Домашнее производство пеллет

Введение

Все больше людей понимает, что гранулированные травяные смеси гораздо полезней для животных, а гранулированная древесина дает тепла больше в несколько раз чем обычные дрова.

Если же вы после прочтенного решите что вам выгоднее купить пресс, то обращайтесь ко мне в «ПОДДЕРЖКУ». Сегодня есть линии или отдельно пресса как для домашнего использования, так и для небольшого своего производства.

Если вы обратитесь ко мне, я вам подскажу какой пресс лучше вам выбрать, мы с вами подберем производительность и даже вы сможете БЕСПЛАТНО посетить настоящий завод по пеллетам. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ». Также у меня есть интересная не дорогая книжечка, о которой можно узнать в разделе «МОИ КНИГИ».

Сборка гранулятора: варианты своими руками

Обладая специализированными знаниями и навыками, можно собрать гранулятор самостоятельно.

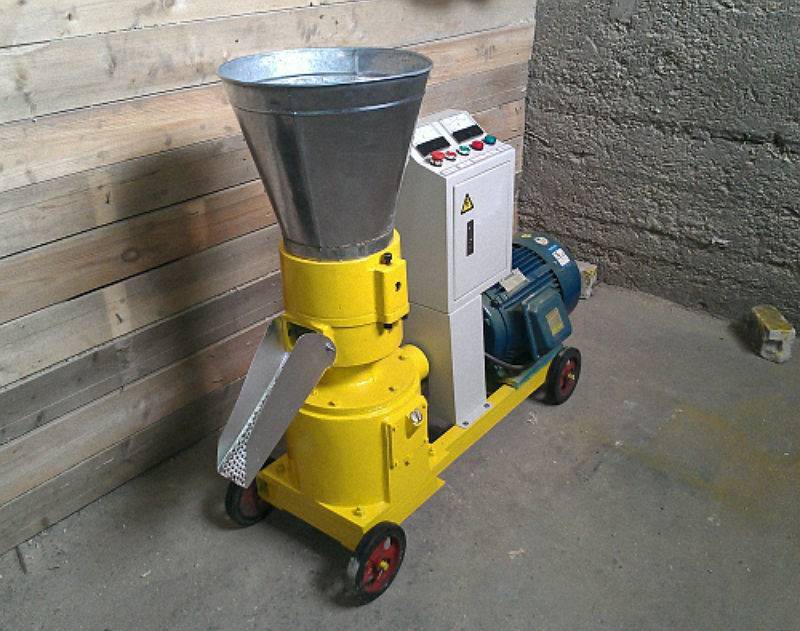

Бытовой гранулятор комбикорма своими руками, чертежи

От способа продавливания корма зависит конструкция аппарата:

• 1-й вариант – с помощью специальных роликов;
• 2-й вариант – посредством шнека.

Ролики могут быть:

• подвижными;
• стационарными.

При неподвижных роликах продавливание измельчённой массы осуществляется за счёт вращения самой матрицы, которая управляется зубчатой передачей с пересекающимися осями. Движение передаётся по цепочке: ведущий вал – зубчатая шестерня – зубчатый венец – матрица.

Этапы работ при самостоятельном изготовлении гранулятора с неподвижными роликами:

Найти редуктор заднего моста от автомобилей отечественного производства, типа «ВАЗ» и «Москвич». Он будет использоваться в качестве роликов.
Изготовить корпус из металлического листа или трубы нужного диаметра

Внимание уделяют размерам – расстояние между стенкой и матрицей должно быть минимальное (несколько миллиметров), но обеспечивать её свободное вращение.
Соединить матрицу с зубчатой передачей с пересекающимися осями (матрица и венец находятся на передаточном валу, шестерня на перпендикулярном к нему ведущем валу). Зубчатую передачу собирают из автомобильных частей

Матрица устанавливается перпендикулярно роликам, её диаметр должен совпадать с шириной роликов.
Выполнить крепление роликов к корпусу. Настройка зазора между ними и матрицей осуществляется при помощи специальных болтов.
Подсоединить с помощью муфты и подшипников редуктор к цилиндру (корпусу).
В нижней части корпуса сделать квадратное отверстие, к которому присоединить специальную ёмкость для сбора гранул.
Если корпус собирается из двух частей, приварить ушки. С помощью болтов через ушки скрепить части друг с другом.
Электродвигатель можно взять из старой бытовой техники: пылесоса, стиральной машинки. Подойдут двигатели мощностью 3-4 кВт.

Если нет возможности сделать зубчатую передачу для соединения матрицы и электродвигателя, можно воспользоваться ремнём, двигающимся на шкивах.

Этот вариант имеет своё достоинство – при заклинивании матрицы ремень начнёт пробуксовывать. Ременную передачу можно взять со старых отечественных швейных машин.

Надёжность и производительность всей конструкции зависит от качества входящих узлов.

Гранулятор из мясорубки

Изготовить аппарат на основе мясорубки несложно, следует:

1. Прикрепить маховик к шнеку, он позволит обрабатывать твёрдые части комбикорма.
2. Поменять местами сеточку (матрицу) и нож.

Гранулирующее устройство из мясорубки имеет несколько недостатков:

• не перерабатывает корма высокой твёрдости;
• не формирует гранулы, а только крошит комбикорм.

Подобный аппарат может работать от электрического двигателя или от ручной рукоятки.

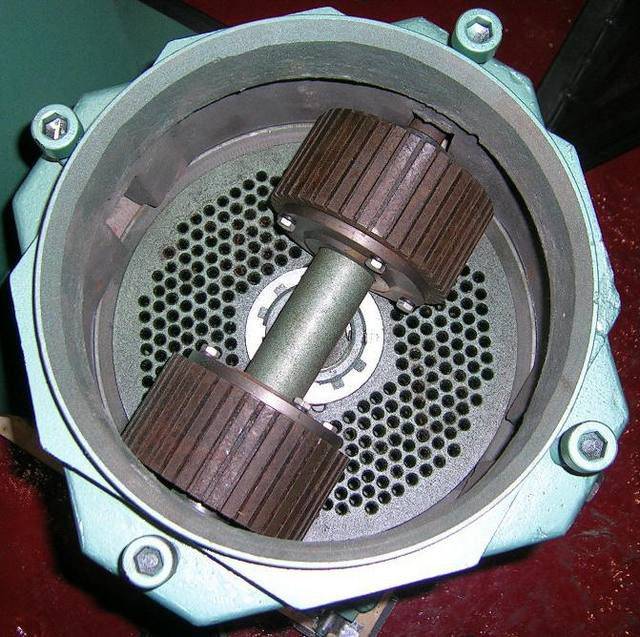

Аппарат с самодельной матрицей

Аппарат с самодельной матрицей

Опытные мастера могут собрать аппарат из самодельной матрицы. Наиболее доступная в изготовлении плоская деталь.

Порядок сборки:

1. Приобрести заготовку (металлический диск) толщиной не менее 20 мм.
2. Вымерить размер сечения ведущего вала.
3. Просверлить отверстие такого же диаметра, как сечение вала, в центре диска, вырезать паз для жёсткой посадки на валу.
4. Используя специальную фрезу, вырезать достаточное количество (зависит от размеров матрицы) конусообразных отверстий диаметром не более 8-10 мм.

Стенки отверстий в матрице обязательно должны иметь конусность, это обеспечивает прессование и выведение пеллет. Диаметр матрицы определяет производительность аппарата.

Но чем больше её габариты, тем мощнее потребуется электродвигатель. Например, гранулятор с матрицей диаметром 0,5 м способен выдавать около 300 кг гранул за час, но для его работы потребуется двигатель на 25кВт.

При самостоятельной сборке необходимо обратить внимание на два момента:

• ширина роликов должна соответствовать диаметру матрицы;
• вал с роликами должен располагаться перпендикулярно к рабочей поверхности матрицы.

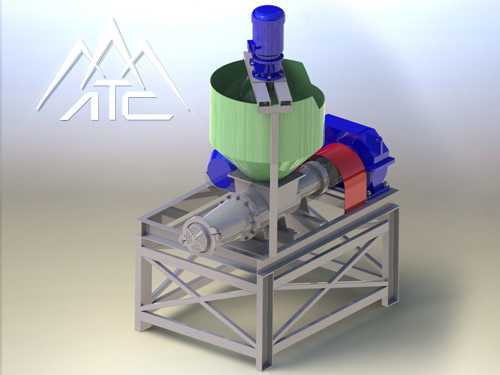

Шнековый пресс

Через специальное загрузочное устройство сырьё попадает в шнековый пресс и перемещается вдоль корпуса, при этом она:

• сжимается;
• пластифицируется;
• гомогенизируется.

Шнековый пресс позволяет значительно оптимизировать производство:

• повышает производительность и качество механической переработки комбикорма;
• облегчает грануляцию пластичных материалов, например торфов;
• осуществляет брикетирование мелкофракционных и сыпучих веществ.

В комплексной перерабатывающей линии шнековый пресс нагнетает измельчённую массу, а матрица выполняет формирующие функции.

Что такое гранулятор

Гранулятор – это устройство для превращения рассыпчатого корма в капсулы.

Для прессования подходят:

• дробленое зерно (пшеница, ячмень, овес, кукуруза);
• травяная мука;
• сено;
• отруби;
• жмых;
• дробленый горох.

Технологические свойства корма улучшаются, исключается его слипание, увеличивается сыпучесть. Усвояемость гранул выше обычного корма. Возможность применять витаминные, антимикробные добавки повышают качество продукта.

Также вас сможет заинтересовать информация о том, сколько корма нужно курице несушке в день.

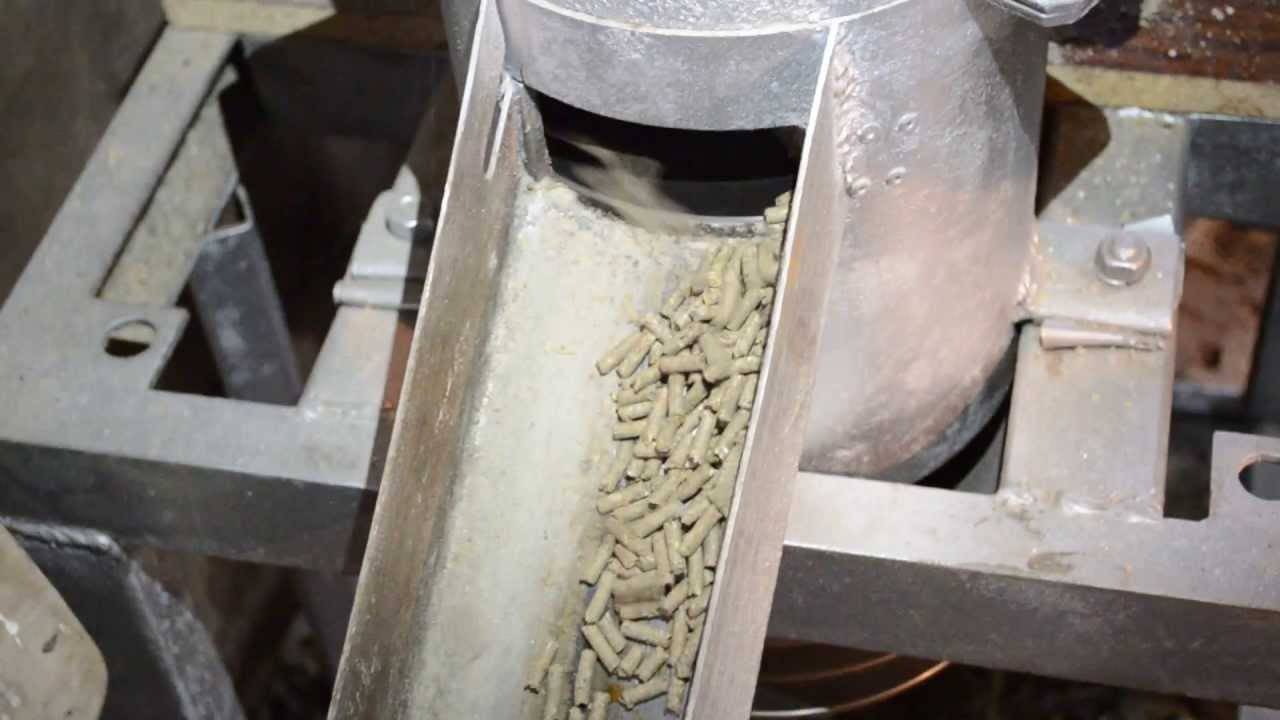

На видео – как работает гранулятор:

Такой корм удобно использовать:

• при автоматической раздаче;
• транспортировке;
• хранении.

Размер гранул зависит от отрасли животноводства:

• для птицеводства – до 5 мм;
• для поросят – до 8 мм;
• взрослых свиней – до 10 мм;
• крупного рогатого скота – 10-15 мм.

Сырье для гранулирования должно иметь размер фракций не более 3 мм, определенную влажность и клеящие компоненты.

Прессованный корм хорошо хранится, сохраняя питательные качества в течение нескольких месяцев.

Также вам будет полезно узнать о том, какие существуют лучшие породы кур несушек.

Количество перерабатываемого в гранулы корма зависит от технических параметров агрегата.

Из какого сырья производят пеллеты

Нет особых ограничений в использовании сырьевого материала для изготовления пеллет. Главное – они должны быть природного происхождения, плюс – горючими.

Но к сырьевому материалу есть свои требования:

1. Зольность. Это несгораемые остатки, которые остаются после сжигания топлива. У пеллет этот показатель не должен превышать 3%.
2. Влажность – 8-15%.
3. Минимальное количество химических компонентов, таких как сера, хлор, азот и прочее.
4. Свежесть материала, потому что старое сырье теряет свою энергетическую ценность.
5. Возможность его гранулировать. Не все природные горючие материалы имеют невысокую прочность. А чем прочнее сырье, тем слабее пеллеты в плане твердости. Потому что их сложнее прессовать.

Переработка опилок, жмыха, шелухи, кожуры семян

К сожалению, отходы агропромышленного комплекса соответствуют не всем параметрам. У них высокая зольность, невысокая энергетическая ценность, плюс – большое содержание химических элементов. Единственный плюс, который перебивает недостатки, минимальная цена. Это снижает себестоимость пеллет.

Гранулированное топливо из сельскохозяйственных растительных отходов обладают достаточно неплохой энергетической ценностью – до 5 кВт/кг. Но у них по сравнению с древесиной повышенная зольность – 1,5-3%. Поэтому пеллеты из такого сырья относятся к третьему сорту. Отсюда и невысокая цена.

Изготовление пеллет из древесины, сены и соломы

Пеллеты из древесины без коры – первый сорт. Зольность такого топлива не превышает 0,5%, тепловая мощность – 5,4 кВт/кг. Это самый дорогой вариант.

Древесина с корой относится ко второму сорту. Сюда же можно причислить пеллеты из соломы и сена. Здесь зольность – 1-1,5%, мощность сгорания 5,2 кВт/кг.

Технология изготовления пеллет из древесины

Способ изготовления прост. Включает несколько технологических операций:

1. Сортировка древесины по размерам: на опилки и стружку, а также на щепу, ветки и горбыль.
2. Дробление крупных элементов.
3. Дробление мелких элементов до получения размеров длины до 4 мм, толщины до 1,5 мм.
4. Сушка. На выходе влажность не должна превышать 12%.
5. Грануляция. Здесь и используется гранулятор опилок.
6. Вторичная сушка готового материала.

В процессе прессования из древесины выделяется лигнин. Это природное полимерное соединение, которое содержится в клетках растений. Именно он и связывает между собой частички древесины, то есть склеивает их.

Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.

Что такое пеллеты

Основные достоинства пеллетных котлов заключаются в использовании особого вида топлива. Нет, «космические» технологии тут не задействованы, как и не было пока найдено нового уникального источника энергии. Пеллеты для отопления, которые ещё называют «пеллетсами» или «пилетами» – это небольшие гранулы, которые получают прессованием предварительно измельчённых горючих отходов. Продаётся такое топливо в мешках, либо насыпом. Доставка может осуществляться специальным автомобилем, который сжатым воздухом задувает пеллеты из цистерны в хранилище.

Фасованные топливные гранулы хранить несложно, но для этого потребуется сухое помещение и немало места

Все пеллеты имеют форму бочонка, но их геометрические размеры у разных производителей могут отличаться. В среднем длина топливных гранул составляет порядка 0,5-5 сантиметров, в диаметре они – около 6-8 мм. Разница в размерах объясняется как особенностями формующего оборудования, так свойствами сырья.

Гранулятор комбикорма своими руками чертежи видео

• 1 Принцип работы и устройство гранулятора
• 2 Сборка гранулятора: варианты своими руками
• 3 Что можно гранулировать
• 4 Достоинства корма в гранулах
• 5 Где купить гранулятор кормов в России?
• 6 Заключение
• 7 Принцип функционирования
• 8 Достоинства самодельного гранулятора
• 9 Определение размеров
• 10 С плоской матрицей
  • 10.1 Элементы
  • 10.2 Необходимые материалы
  • 10.3 Пошаговая инструкция
• 11 Из мясорубки
  • 11.1 Описание
  • 11.2 Преимущества
  • 11.3 Необходимые материалы
• 12 Пошаговая инструкция по изготовлению гранулятора из мясорубки
• 13 Шнековый пресс
• 14 Советы профессионалов
  • 14.1 Изготовление редуктора
  • 14.2 Рекомендации по изготовлению матрицы
• 15 Рецепты комбикорма в грануляторе
• 16
• 17 Топ-оголошення Проглянути все
• 18 Звичайні оголошення
• 19 Знайдений 524 оголошень
  • 19.1 Гранулятор ГКМ-150
  • 19.2 Гранулятор комбикорма (пеллет) ОГП-200
  • 19.3 Гранулятор
  • 19.4 Гранулятор Б6ДГВ
  • 19.5 Продам Гранулятор б/у
  • 19.6 Пресс гранулятор ОГМ — 1,5. Производитель. Новый. Хмельницкий
  • 19.7 Гранулятор пелет.
  • 19.8 Гранулятор Grand 300 на гарантии
  • 19.9 Гранулятор для пепеработки шелухи,отходов зерновых,опилок в биотопливо
  • 19.10 Гранулятор комбикорма с подвижной матрицею 150 мм
  • 19.11 Продам гранулятор комбікормів 1,5т/год
  • 19.12 гранулятор пеллет і КК Грант 150 гранульований комбікорм для тваринок
  • 19.13 Гранулятор 250кг в час с притертой матрицей
  • 19.14 Плоские матрицы, ролики, консоли для грануляторов, ОГМК 1,5
  • 19.15 Гранулятор
  • 19.16 Мощный Сельхоз Гранулятор для Корма со скидкой 1750 гривен!
  • 19.17 Гранулятор комбикорма от 8900 гривен. Для кроликов! Рссрочка
  • 19.18 Гранулятор корма и кормосмесей для Птиц, Кроликов, Свиней, Нутрий.
  • 19.19 ДКУ, Соломорезка 2В1 на 7,5кВт До 350кг/час Для гранулятора!
  • 19.20 Гранулятор комбикорма На (220В) до (120кг/час) + Рецепты в Подарок!
  • 19.21 Рабочая Часть Гранулятора + Муфта. КПД до 300кг/час. Рассрочка!
  • 19.22 Измельчитель 2В1 Зернодробилка — Сенорезка для гранулятора!
  • 19.23 Гранулятор для Топливных Пеллет на 380В 7,5кВт
  • 19.24 Гранулятор комбикормов Rotex-100 (380V) с 3-ох фазным двигателем
  • 19.25 Продам гранулятор, экструдер, дробилку
  • 19.26 Гранулятор для производства корма
  • 19.27 Гранулятор Без мотора 150мм (220В/380В) До 120кг/час + РЕЦЕПТЫ
  • 19.28 Прес-гранулятор з плоскою матрицею
  • 19.29 Гранулятор 500-800 кг/ч (18кВт)
  • 19.30 Гранулятор комбикорма и древесины 250-400 кг/ч (15кВт)
  • 19.31 Гранулятор опилок ГК-335 700-1000 кг/ч 22Квт
  • 19.32 Гранулятор для комбикорма и древесины 18 кВт
  • 19.33 Гранулятор ГК-230, 15кВт (250-400кг/ч)
  • 19.34 Гранулятор комбикорма и опилок
  • 19.35 Гранулятор древесины 500-800 кг/ч (18кВт)
  • 19.36 Гранулятор комбикорма и древесины 150-250 кг/ч (7.5кВт)
  • 19.37 Экструдер кормовой ЭК-50 (новый) и гранулятор
  • 19.38 Гранулятор 800-1000кг/ч 22кВт
  • 19.39 Гранулятор МГК-260, 11 кВт, до 300 кгчас
  • 19.40 Вибачте — це оголошення більше не доступне
  • 19.41 Головні рубрики OLX :
  • 19.42 Рубрики у розділі “Бізнес та послуги” :
  • 19.43 Авторизуйтесь у своєму обліковому записі OLX!

Низкое качество покупных кормов, стремление оптимизировать затраты заставляют заводчиков сельскохозяйственных животных и птиц задумываться о применении более качественных и экономически выгодных гранулированных комбикормов и изготавливать их в домашних условиях.

Идеальным вариантом в этом случае является бытовой гранулятор для комбикорма, который можно купить или сделать своими руками.

Производственный цех

Размеры и планировка помещения определяются прежде всего мощностью оборудования: небольшой цех можно разместить даже в гараже, тогда как для линии, выпускающей до 500 кг пеллет в час, требуется как минимум 250 м². Кроме того, еще 200 м² нужно выделить для хранения сырья и готовой продукции. Общие требования к помещению при этом будут выглядеть следующим образом:

• Суммарная площадь — от 450 м²;
• Соответствие нормам, действующим для пожароопасных видов производства (опилки и древесная пыль считаются горючими и взрывоопасными материалами);
• Наличие водоснабжения (необходимо для работы парогенератора);
• Возможность подключения к электрическим сетям мощностью от 120 кВт (при использовании электрических барабанных сушилок — 400 кВт);
• Наличие твердого покрытия пола (станки для производства пеллет монтируются на бетонном основании толщиной от 200 мм);
• Высота потолков более 8–10 м (необходимый минимум для установки бункеров);
• Наличие подъездных путей для грузовых автомобилей.

Чертежи гранулятора своими руками: шнекового и с плоской матрицей

Здравствуйте уважаемые читатели и подписчики блога, на связи с вами Андрей Ноак! Сегодня мы с вами рассмотрим чертежи гранулятора своими руками.

Введение

Все больше людей понимает, что гранулированные травяные смеси гораздо полезней для животных, а гранулированная древесина дает тепла больше в несколько раз чем обычные дрова.

Покупка же гранулятора не всегда возможна и тогда у народных умельцев появляется возможность потренировать свои извилины и сделать домашний шедевр, от которого душа будет радоваться очень долго.

Если же вы после прочтенного решите что вам выгоднее купить пресс, то обращайтесь ко мне в «ПОДДЕРЖКУ». Сегодня есть линии или отдельно пресса как для домашнего использования, так и для небольшого своего производства.

Если вы обратитесь ко мне, я вам подскажу какой пресс лучше вам выбрать, мы с вами подберем производительность и даже вы сможете БЕСПЛАТНО посетить настоящий завод по пеллетам. Более подробно про мои услуги можно узнать в разделе «УСЛУГИ». Также у меня есть интересная не дорогая книжечка, о которой можно узнать в разделе «МОИ КНИГИ».

Зачем нужны чертежи

Перед каждым мероприятием нужно сделать план работ, составить какие то ориентиры. Также и у нас, перед созданием своего пресса нужно все расчертить. Я сейчас дам общие чертежи, вам же нужно будет уже под себя их подделывать.

Почему так? Да потому что у каждого под рукой свои материалы, а возможно если я дам строгую инструкцию, то какой то материал из нее вы не найдете, но у вас под рукой есть аналоги. Поэтому каждый дорабатывает все под себя.

Что вам понадобиться для создания любого гранулятора:

1. Слесарные навыки, опыт работы на сварочном аппарате и умение работать на токарном станке;
2. Сварочный аппарат;
3. Токарный станок или знакомый токарь;
4. Сверлильный станок;
5. Электродвигатель.

Это общие требования для создания пресса. Сейчас же мы рассмотрим несколько типов прессов и допишем отдельные недостающие материалы.

Чертежи гранулятора из мясорубки

Про этот пресс я писал совсем недавно тут.  Этот пресс пригодиться для совсем небольшого объема гранулирования к примеру для создания корма для домашних животных, и если этих животных не очень много. Для более твердой древесины уже понадобиться совсем другой прибор.

Для изготовления такого пресса вам понадобиться:

• Мясорубка;
• Матрица;
• Электродвигатель от стиральной машины или пылесоса.

Шнековый гранулятор

Этот пресс уже по производительней. Его можно уже использовать не просто для одного двух домашних животных, а к примеру для подготовки корма на зиму животным. За час он может выдавать до 200 килограмм корма или древесных гранул. Все будет зависеть от размеров, которыми он будет обладать.

Подробно я расписывал про его изготовление на этой странице. Его преимущество это простота конструкции и производительность.

Такую конструкцию можно сделать дома и она будет довольно производительной. Кроме этого кроме комбикорма можно гранулировать и древесину.

Для изготовления такого пресса нужно:

• Металлическая болванка для изготовления матрицы;
• Прут металлический 1 см;
• Корпус или точнее труба для него;

Выводы

Мы рассмотрели чертежи трех самых простых грануляторов которые подойдут для домашних условий. Как я уже сказал они идут в порядке увеличения своей производительности от малой до наибольшей.

Бытовые грануляторы своими руками более предпочтительнее делать для изготовления комбикорма, для древесины все же рекомендуется покупать. Но я не возражаю что в некоторых случаях самодельные крепче покупных.

Если же вы все таки хотите делать пресс для опилок, то нужно позаботиться чтобы все его элементы обладали повышенной прочностью.

Кроме этого, не стоит забывать, что для качественного гранулирования, сырье должно обладать влажностью 10 — 12%.

В большинстве случаев, это не является возможным без сушки. К чему я это говорю, а чтобы не получилось что вы пару месяцев делали пресс, а он у вас не прессует опилки. Как сушить опилки можно прочитать в статье по этой ссылке.

Но давайте я все таки кратенько скажу что существует несколько способов сушить сырье для окатышей.

Первый это сушка в сушильном барабане. Преимущества данного процесса это:

• Небольшая занимаемая площадь;
• Стабильность процесса;
• Хорошая производительность.

Второй способ это сушка измельченной древесины в трубе сушилки, ее преимущества это простота конструкции, ее гораздо проще сделать если у вас есть материалы и навыки сварщика. К недостаткам можно отнести большую занимаемую площадь.

Чертежи гранулятора

Чертежи и видео гранулятора из мясорубки своими руками показывают, что это очень простое устройство. С его изготовлением справятся даже начинающие. Использовать в качестве основы для агрегата мясорубку удобно именно потому, что она требует минимальной доработки. При создании гранулятора понадобится только удалить лишние части устройства и закрепить некоторые дополнительные элементы.

Достоинством мясорубки является наличие готового прочного шнекового механизма

Размеры самодельного гранулятора определяют в соответствии с габаритами мясорубки

Основное внимание нужно уделить матрице, она должна плотно и без люфта входить в корпус агрегата. При изготовлении устройства проверяют соответствие друг другу всех скрепляемых деталей

К шнеку должны надежно крепиться шкив с одной стороны и отрезной нож с другой.

Гранулятор своими руками получается компактным и подходит для установки на стол в подсобке

Оборудование для изготовления пеллетов

Главную роль в технологическом процессе играет станок для производства пеллет, он же и самый сложный в изготовлении. Полностью сделать гранулятор своими руками не выйдет, поскольку для изготовления матрицы и катков нужны металлообрабатывающие станки – токарный, фрезерный, сверлильный и шлифовальный. Так что есть 2 варианта: купить готовую пару матрица – катки или заказать ее у мастеров.

Матричную пару на пресс для пеллет следует изготавливать из высокоуглеродистой стали Ст45 или Ст50, а еще лучше легированной марганцем ХВГ либо 65Г. Причем после обработки детали обязательно должны пройти процесс закалки, с тем чтобы достигнуть твердости 58—60 единиц. Чтобы сделать матрицу на гранулятор, надо выдержать все размеры, указанные на схеме:

На вал для катков можно использовать сталь попроще – Ст3, 10 или 20, причем закаливать его не нужно. А вот рабочие части валков надо сделать из указанных выше марок с последующей закалкой, после чего насадить их на вал через подшипники, как это изображено ниже на фото.

Теперь о том, из чего можно собрать корпус и привод для гранулятора самодельных пеллет. Матричную пару надо поместить внутрь цилиндрического корпуса, который делают из листового металла либо трубы внутренним диаметром 200 мм. В отверстие матрицы вставляется вал привода и фиксируется шпонкой, а ниже нужно сделать площадку для готовых пеллет. Схема сборки пеллетного гранулятора подробно показана на видео:

Для вращения вала необходимо взять электродвигатель мощностью не менее 5 кВт, а привод можно собрать из старого автомобильного редуктора от Волги или Москвича с частью заднего моста. С той стороны, где к редуктору должен присоединяться карданный вал, ставится шкив, вращаемый ременной передачей от электродвигателя. Оба агрегата крепятся к одной раме, как об этом рассказано на видео:

Примечание. В данной конструкции пресса для изготовления пеллет своими руками вал вращает матрицу, а катки остаются неподвижными. Шкивы надо подобрать так, чтобы скорость ее вращения составляла не более 250 об/мин.

Самодельная дробилка

Хорошо, когда есть возможность получать для прессования пеллет хорошие мелкие отходы древесины с какого-нибудь производства. Если же в этих отходах есть мелкие ветки или горбыли, то для их измельчения понадобится дополнительное оборудование – дробилка. Самодельных конструкций существует немало, но большинство из них рубят дерево на слишком крупные щепки, из которых невозможно изготавливать пеллеты в домашних условиях.

Вашему вниманию предлагается простая дробилка древесных отходов, сделанная из 3 десятков дисковых пил для циркулярного станка, имеющих твердосплавные напайки. Крепятся все пилы на одном валу таким образом, чтобы между зубьями каждой последующей немного смещались относительно предыдущей. На тот же вал ставится шкив и 2 подшипника по краям, после чего вся конструкция закрепляется на раме из уголков или труб.

Как вы понимаете, производительность агрегата невысокая, зато такая дробилка древесных отходов позволит получать опилки, пригодные к производству пеллет. Если у вас в хозяйстве имеется циркулярная пила, то измельчитель можно приспособить на ее станину, как это сделано на фото:

Сушилка для опилок

Чтобы древесные пеллеты, сделанные своими руками, не рассыпались на выходе из матрицы гранулятора, надо обеспечить минимальную влажность сырья. В промышленности это происходит в различных сушильных камерах. В домашних же условиях мастера-умельцы приспособились собирать сушилки для опилок барабанного типа, так как их конструкция наиболее простая, что и показано на схеме:

Несколько железных бочек, сваренных одна с другой, устанавливаются на раме с небольшим наклоном в одну сторону. Изнутри к стенкам бочек приваривают лопасти для перемешивания сырья. С одной стороны внутрь такого импровизированного барабана подают горячий воздух газовой или электрической тепловой пушкой. Вращение барабана производится электродвигателем через редуктор или понижающую ременную передачу.
