Размеры листа ондулина и доборных элементов. Правильный расчет для крыши, преимущества и недостатки кровельного материала

Виды битумных листов, предлагаемых компанией Onduline

Продукция компании включает несколько моделей, отличающиеся по целому ряду характеристик. Приведём их особенности.

Ондулин Smart

Листы марки Smart применяют для кровли, а также в обшивке стен. Для исключения просачивания влаги применён специальный замок в точках нахлёста. Благодаря технологии концевой нахлёст уменьшен до 12 см, что способствует экономии материала. Стоимость от 270-280 рублей на квадратный метр.

Никаких специфических умений, чтобы разобраться как покрыть крышу ондулином Смарт, не требуется – на листах заранее отмечены места для крепежа, что облегчает укладку за счёт экономии времени на разметку. Главное – аккуратность в работе и тщательное следование инструкциям. Размер листа 1,95×0,95 м, вес 6,3 кг. Изделие имеет 10 волн с высотой 38 мм и шагом 95 мм.


Внешний вид марки Ондулин SmartИсточник stroy-gid.su

Ондулин DIY

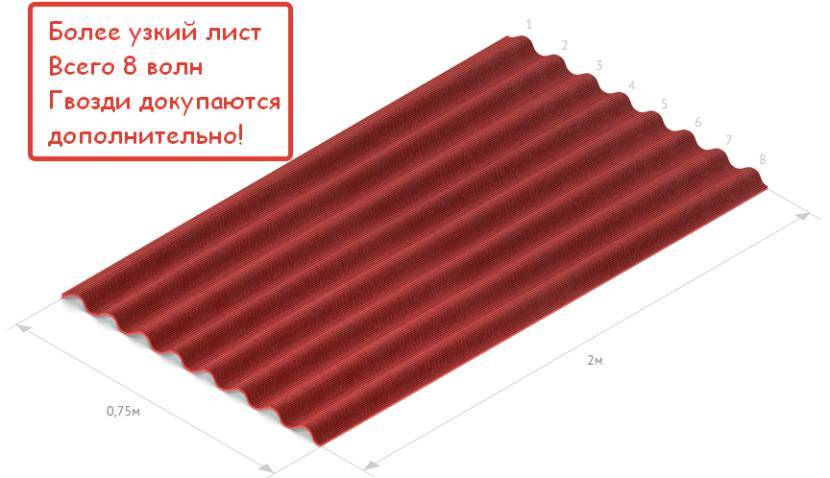

Марка меньше по ширине. Габариты изделия 1,95×0,76 м, волн всего 8, высота и ширина волны такая же, как в модели Смарт. Масса листа 5 кг. Вариант отличается хорошей ветроустойчивостью, практичностью, долгим сроком эксплуатации.

Благодаря меньшим размерам и весу укладывать кровлю удобно в одиночку. Стоимость за лист начинается от 260 рублей за квадратный метр. Однако, если планируете как класть ондулин на крышу и думаете, что сэкономите за счёт меньшей цены, то ошибаетесь, потому что на перехлёст уйдёт больше материала и снижения расходов не получится.


Внешний вид марки DIYИсточник tildacdn.com

Черепица Onduline

Это тоже профилированные листы, но с другим профилем. Размер одной штуки 1,95х0,96 м, масса 6,43 кг. Волн всего 7 с большими промежутками между ними. Высота волны 38 мм.

Состоят они также из целлюлозной основы, пропитанной битумными смолами. Стоит такая черепица от 320 рублей за квадратный метр. Черепица – это материал нового поколения. Изготовитель даёт на неё 20 лет гарантии при условии соблюдения правил монтажа.

Чтобы было понятно, как стелить ондулин в виде черепицы, нужно сразу сказать, что придётся делать обрешётку повышенного качества. Плоскость для укладки листов должна быть идеальной. Это увеличивает затраты на кровлю, время на её обустройство. Соответственно квалификация кровельщиков тоже должна быть высокой, а за труд им придётся платить больше.

Однако в результате крыша получится очень красивой. Со стороны она будет смотреться не хуже, чем классическая черепичная, но будет намного легче керамического аналога.

В варианте черепицы также выпускается вариант DIY. Он меньше и легче: размер изделия 1,95×0,82 м, волн всего 6, а вес 5 кг.

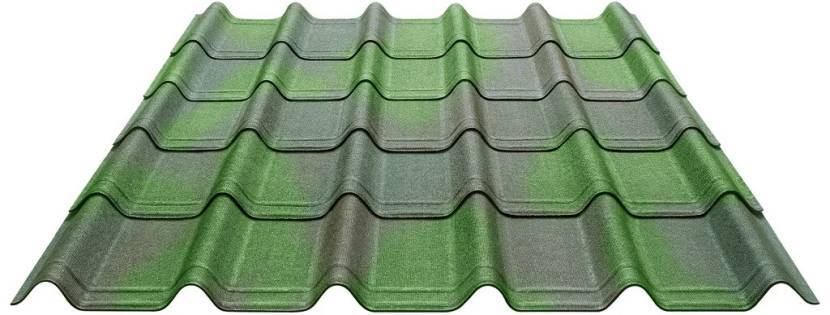

Внешний вид черепицы OndulineИсточник prom.st

Размеры и цена

Цена одного ондулинового листа зависит от следующих параметров:

  1. Размер.
  2. Цвет.
  3. Наценка продавца.
  4. Производитель (отечественный или зарубежный).

В среднем, цена может варьироваться в пределах 400-500 рублей. Например, стандартный лист размером 1,95х0,95м зеленого цвета будет стоить в среднем 490 рублей, а такой же ондулинсланцевого цвета – 400 рублей.

Важно! Существуют понятия общая площадь и полезная площадь. Полезной площадь считается кровельная площадь, без учета нахлёсток

В стандартном онудлине 1,95х0,95 м полезная площадь составляет – 1,83х0,85 м.

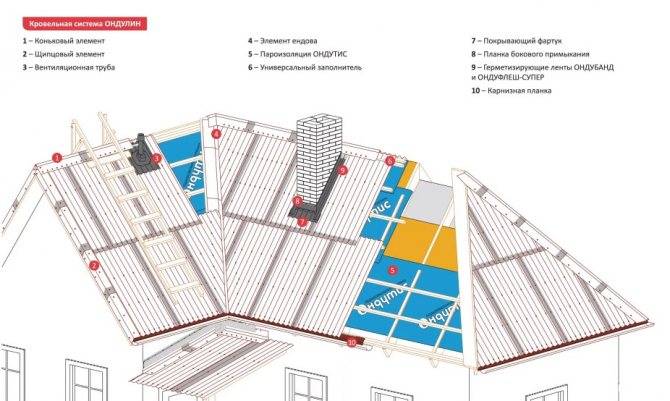

Кстати, при монтаже ондулина используются дополнительные материалы. Их примерная стоимость:

  • от 200 рублей – ендовы;
  • от 250 рублей – детали конька;
  • от 250 рублей – профиль щипцовый;
  • от 900 руб. – подкладочный ковер.

Описание кровельного материала

Ондулин, или, как его еще называют, еврочерепица, — это легкий и надежный материал, который изготавливается из плотного прочного картона, пропитывая битумом и специальными составами. Для производства ондулина используется сверхпрочный картон с плотностью 200−400 грамм на квадратный метр и полимерные добавки, которые отвечают за износоустойчивость и долговечность материала.

Использование современного производственного оборудования позволяет придать этому материалу оригинальную форму, которая по своему внешнему виду может имитировать дорогую и тяжелую натуральную черепицу и профнастил. Ондулин также отличается великолепными эксплуатационными характеристиками, обладая отличной устойчивостью к воздействию влаги, он не выгорает на солнце и длительное время сохраняет свой первоначальный внешний вид.

Появилось это кровельное покрытие в середине прошлого века в странах Западной Европы, где по достоинству оценили его отличные эксплуатационные характеристики. А вот в России впервые использовать и производить ондулин стали несколько десятков лет назад. Сегодня такое покрытие благодаря своей универсальности использования популярно у дачников и владельцев частных домов, которые самостоятельно занимаются строительством и предпочитают использовать недорогие и качественные материалы.

Преимущества и недостатки еврочерепицы

Популярность этого кровельного покрытия объясняется его многочисленными преимуществами. Сегодня в продаже можно найти ондулин под черепицу последнего поколения, который изготовлен по современным технологиям, отличается долговечностью, прочностью и надежностью. К преимуществам такого материала можно отнести следующее:

  • Легкий вес позволяет существенно снизить нагрузку на кровлю и несущие лаги.
  • Благодаря отличной гибкости этого покрытия можно выполнить кровлю со сложной геометрической формой, существенно упрощая работы в труднодоступных местах.
  • Крыша из ондулина обладает хорошими шумо- и теплоизоляционными свойствами, улучшая комфорт проживания в доме.
  • Низкая теплопроводность позволяет сэкономить на отоплении зимой, а в летнее время предохраняет дом от перегрева.
  • Простая технология монтажа позволяет выполнить всю работу самостоятельно, без обращения к профильным специалистам.

Из недостатков выделяют лишь посредственную огнестойкость материала, поэтому выполнять такую крышу в проектах, где существует возможность возгорания кровли, всё же не стоит. Домовладельцу также необходимо учитывать прямую зависимость качества этого материала от его стоимости. Поэтому экономить на качестве приобретаемого ондулина не стоит. В противном случае в скором времени появится необходимость выполнения дорогостоящего ремонта кровли дома.

Разновидности ондулина

На сегодняшний день в продаже можно найти различные разновидности еврочерепицы, которая отличается своим внешним видом и технологией изготовления. Принято классифицировать этот кровельный материал в зависимости от его производителя:

  • Ондулин Bituwell изготавливается в Германии, а его отличительной чертой является использование жестких листов картона, что обеспечивает максимально возможную прочность покрытия.
  • Nuline — кровельный материал американского производства, который отличается характерной глянцевой или матовой фактурой. Достигается такой оригинальный внешний вид покрытия за счет дополнительного слоя краски, которая предотвращает выгорание ондулина на солнце.
  • Corrubit. Кровельный материал от турецкого производителя, который сочетает доступную стоимость и отличное качество.
  • Aqualine. Это одна из самых популярных в Европе разновидностей ондулина, имеющая дополнительное акриловое покрытие, защищающее материал от воздействия ультрафиолета.
  • Ондувилл по своему внешнему виду имитирует натуральную черепицу, отличается привлекательным и оригинальным внешним видом, а легкий вес материала существенно упрощает его монтажные работы.

Существующее в настоящее время разнообразие выбора позволяет с легкостью подобрать цветовую гамму и фактуру еврочерепицы, в зависимости от общей архитектуры домика и вкусовых предпочтений у домовладельца. Останется лишь останется выбрать кровлю в зависимости от технических характеристик крыши, вкусовых предпочтений владельца дома и его финансовых возможностей.

Расчет ондулина на крышу

Главная ошибка, которую допускают при расчете материала для крыши – учет реальной площади листов, а не полезной.

Реальная площадь, покрываемая одним листом – 1.9 метров (2м. x 0.95 м.).

Но полезная при уклоне скатов от 15 градусов будет равна 1.6 метра. Такой разброс возникает потому, что ондулин монтируется с нахлестом по длине и ширине.

Для определения количества листов пользуются формулой: K = S крыши/S полезную листа (коэффициент).

Формула имеет смысл, если расчет делается для двухскатной крыши, на которой отсутствуют сложные геометрические переходы и примыкания.

Полезная площадь листа бывает разной в зависимости от уклона скатов.

Если уклон находится в пределах от 5 до 10 градусов, то коэффициент равен 1.29 (м2).

При уклоне от 10 до 15 градусов он уже будет равняться 1.54.

Пример расчета

Представим, что общая площадь двухскатной крыши вашего дома – 100 квадратных метров.

Полезная площадь, которую будет покрывать один лист при уклоне скатов от 15 градусов – 1.6 метра.

Теперь разделим 100 на 1.6. Получим цифру 62.5. Округляем ее до целого числа. В итоге необходимо приобрести 63 листа для покрытия всей крыши.

Если бы скаты располагались под углом от 10 до 15 град., то значение 100 надо было бы делить на коэффициент 1.54 и т. д.

Монтаж андулиновой кровли

В монтаже ондулина и стандартного шифера тоже есть разности, обусловленные свойствами материалов. За счет битумной пропитки евростандарт менее устойчив к жару. Парижские листы выдерживают до 60-70-ти градусов. Однако, ондулин большинства сторонних производителей размягчается уже при 35-40-ка.

Соответственно, андулиновая кровля своими руками, если в ней есть дымоход, делается комплексной. Вокруг пожароопасных объектов делают огнестойкие короба и искроотводы. Положишь ондулин впритык к дымоходу, подвергнешь дом риску возгорания.

В остальном монтаж ондулиновой кровли прост. Ее можно класть как на новый каркас крыши, так и на старое покрытие. К обрешетке еврошифер крепится на саморезы. Производители предлагают в комплекте специальные гвозди.

На стандартный лист длиной 2 метра и шириной 95 сантиметров уходят 20 крепежек. Распределяются они равномерно. Меньшие  размеры листа андулина позволяют и гвоздей применять меньше. Однако, жалеть крепежей не стоит. Слабое крепление еврошифера делает его уязвимым перед штормовыми ветрами

Обрешетка для ондулина обязательна в любом случае, даже укладке на старую крышу. Каркас составляют из брусьев сечением 4 на 6 сантиметров. Шаг меж досками составляет 45 сантиметров при уклоне крыши в 10-15 градусов. На крутые скаты брусья крепят через каждые 60 сантиметров.

В одном углу ондулина не должно быть больше 4-ех нахлестов. Иначе, закрепленный край шифера может деформироваться. К этому же приводит хождение рабочих по  впалым участкам панелей. Поэтому, монтажники передвигаются лишь по горбам ондулина. Это правило работает и с обычным шифером.

Гибкость и податливость ондулина подвигают неопытных монтажников слегка растягивать листы. Закрепленные в таком состоянии, они со временем начинают растрескиваться. Изначально же, кровля смотрится добротно.

Это обманчивое впечатление. Растягивать андулин ради 7-10-процентной экономии не стоит. Обязательно линейное соединение и 3-5-сантиметровые нахлесты панелей. Их, кстати, в отличие от обычного шифера, монтируют и на фасады.

Они получаются вентилируемыми и самыми дешевыми. На тот же каркас из брусков заполненный утеплителем кладут контробрешетку. К ней присоединяют мембрану «Ондутис».

Она должна слегка провисать. За мембраной следует горизонтальная обрешетка и еврошифер на ней. Вариант рабочий, но производители рекомендуют ондулин именно для крыш.

Технические характеристики ондулина

Ондулин впервые появился на строительном рынке в первой половине 20 века. Этот материал является более совершенным и удобным аналогом шифера.

Ондулин изготавливают из высококачественных компонентов, наделяющих его многими достоинствами. Расскажем об основных характеристиках такого материала, как ондулин.

Размеры листа ондулина

Ондулин изготавливается и поступает в продажу в виде листов, толщина которых составляет примерно 3 мм, а параметры ширины и длины составляют 95*200 см. Лист имеет гофрированную поверхность, высота волн составляет 36 мм.

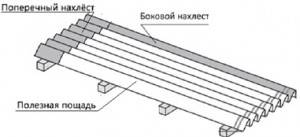

При монтаже листы ондулина укладываются внахлёст, поэтому полезная площадь материала сокращается до 1.6 м. Этот факт следует учитывать при выполнении расчётных работ, направленных на вычисление количества необходимого материала.

Каждый лист ондулина создаётся путём прессования целлюлозного волокна с последующим покрытием готовых листов битумным составом. Последним слоем на листы ондулина наносятся минеральные компоненты и отверждающие смолы.

От правильности проведения технологии создания ондулина будут зависеть их технические характеристики:

  • Защитные качества;
  • Продолжительность срока эксплуатации;
  • Привлекательный внешний вид.

Большинство производителей ондулиновых листов придерживаются стандартных параметров, а допустимая погрешность размеров составляет от 2 до 5 мм. Площадь одного ондулинового листа составляет примерно 1.92 кв.м.

При расчёте количества необходимого для покрытия кровли материала обязательно нужно учесть полезную площадь ондулина и количество нахлёстов и перекрытий.

Вес листа ондулина

Ондулин изготавливается из лёгких материалов, что обеспечивает ему лёгкий вес. Один лист весит около 6 кг. Основу ондулина составляют такие компоненты:

  • Целлюлозные волокна;
  • Очищенный битум;
  • Смоляная полимерная пропитка;
  • Природные пигменты, изготовленные на основе минеральных безвредных компонентов;
  • Минеральный наполнитель.

Целлюлозная основа ондулиновых листов пропитывается полимерными и битумными составами под большим давлением, благодаря этому готовое изделие обладает большим запасом прочности.

Добавление разнообразных минеральных красителей позволяет получить разные оттенки листов ондулина.

Небольшой вес ондулина существенно облегчает его монтаж. Для укладки листов не нужно привлекать дополнительную дорогостоящую строительную технику, а, следовательно, не потребуются дополнительные денежные траты.

Кроме того, транспортировка листов ондулина к месту строительства также осуществляется без проблем.

Срок службы ондулина

Популярность такого кровельного материала как ондулин с каждым годом всё возрастает. Причин тому несколько. Этот материал обладает прекрасными техническими характеристиками, лёгок в монтаже, универсален.

К тому же у ондулина – очень большой срок службы. Производители, которые занимаются изготовлением ондулина долгое время, предоставляют покупателям гарантии на материал до 15 лет. На самом же деле срок службы ондулина намного больше.

Если листы были уложены правильно и эксплуатация кровли осуществляется в соответствии с рекомендациями, то ондулиновое покрытие может прослужить хозяевам дома 20 и даже 30 лет без ремонта.

Длительность срока службы ондулина обуславливается высокой устойчивостью материала к температурным перепадам

Это особенно важно в межсезонье, когда температура окружающего воздуха меняется достаточно часто и резко

Ондулин не восприимчив к сильным морозам или палящим солнечным лучам. Под воздействием таких неблагоприятных факторов материал не растрескивается и не расплавляется.

Ещё одно важное преимущество ондулина – способность выдерживать большие нагрузки. Однако здесь есть один нюанс

Материал сможет выдержать нагрузку, создаваемую, к примеру, большим количеством снега, только при правильном обустройстве обрешётки (именно этот элемент отвечает за правильное распределение нагрузок).

Особенности ондулина – полезный размер листа, нахлесты и ширина, технические характеристики

Ондулин, или еврошифер, относится к числу наиболее надежных кровельных материалов. Во время проведения расчетных мероприятий потребуется знание стандартного размера ондулина: это даст возможность избежать недостач или излишков во время укладки кровли.

Особенности изготовления ондулина

Свое название ондулиновые листы получили от французской компании «Onduline», которая владеет патентом на данную продукцию. Материал состоит исключительно из безопасных и экологически чистых компонентов, выгодно отличаясь в этом отношении от традиционного шифера из асбестоцемента.

Для изготовления материал применяется чистая целлюлоза: для ее пропитки используется нефтяной битум и эфирные смолы. Не так давно появилась итальяно-французская разработка «ондувилл». Имея аналогичный с ондулином состав, этот новый материал имитирует керамическую черепицу.

Для производства ондулина применяются следующие операции:

  1. Очистка целлюлозы. Из ее состава удаляется мусор и примеси. Затем вещество замачивается в воде, с разведенными в ней пигментами и модификаторами. Полученное сырье называется «пульпа».
  2. Обработка пульпы. Это происходит на специальном конвейере, где материал прессуют до толщины 3 мм. Высохнув и затвердев, пульпа приобретает специфическую волнистость.
  3. Пропитка битумом. Целлюлозную основу площадью 1,9 м2 пропитывают с помощью нефтяного битума.
  4. Штабелировка готового материала. В качестве упаковки применяется термоусадочная пленка, оснащенная этикеткой и сопроводительной информацией.

Размер листа с учетом нахлеста – полезная ширина

Очень удобно то, что ондулин всегда выпускается в стандартных размерах. В случае обнаружения отклонений по ширине или длине волнистых листов можно сделать вывод, что скорее всего речь идет о подделке вопросительного качества. Имея на руках информацию о полезном размере листа ондулина, довольно просто провести расчет конечного количества покрытия.

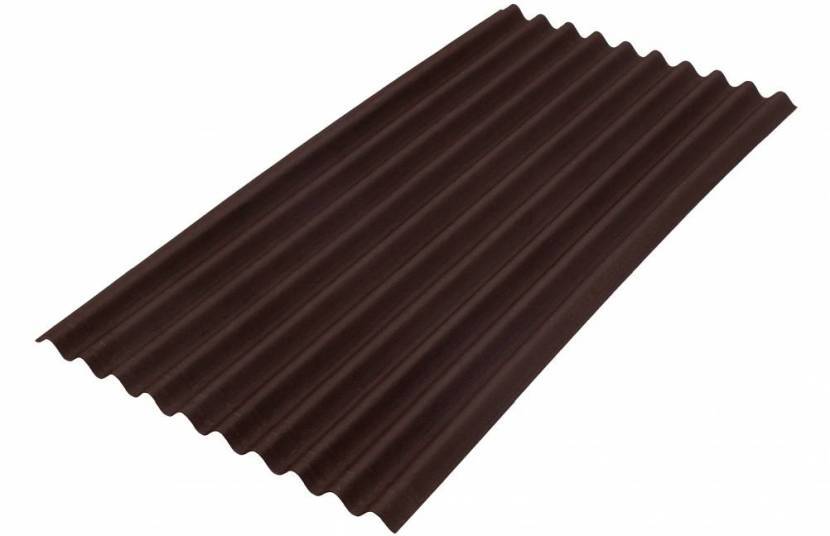

Стандартный размер листа ондулина:

  • Рабочая ширина ондулина – 950 мм. Очень удобный размер, чтобы оформить кровлю малой и средней площади.
  • Длина – 2000 мм. Круглое число делает расчет материала очень простым.
  • Толщина – 3 мм. Допускаются небольшие отклонения по данному параметру.
  • Высота волны профиля – 36 мм.
  • Вес одного листа – 6 кг. Одного квадратного метра – 4 кг.
  • Площадь листа – 1,9 м2.
  • Полезная площадь ондулина смарт – 1,6 м2. При этом учтены вертикальные и горизонтальные нахлесты.

Вооружившись информацией об общей площади кровельных скатов, для подсчета количества листов ондулина не потребуется значительные усилия. Все, что нужно – разделить площадь кровли на показатель полезной площади одного листа (1,6). Для компенсации на обрезание к полученной сумме добавляется 15%. Также не следует забывать о корректировке размера листа ондулина с учетом нахлеста: на это влияет угол уклона скатов. В таком случае полезная ширина ондулина будет отличаться от рабочей. При расчете полезной ширины листа ондулина от стандартного показателя отнимается размер бокового нахлеста.

Сильные стороны ондулина

Первоначально функция ондулиновых листов сводилась исключительно к осуществлению быстрого ремонта и заделке протечек на шиферных, черепичных и металлических кровлях. По ходу применения практика показала, что еврошифер вполне пригоден в качестве самостоятельного кровельного материала.

Этому поспособствовали следующие его качества:

  1. Малый вес. Без преувеличения можно сказать, что ондулин – наиболее легкий материал для крыши. Это позволяет осуществлять его укладку прямо на старый шифер или профилированный лист без проведения демонтажных мероприятий.
  2. Продолжительность службы. Ондулиновая кровля способна безболезненно перенести до 100 заморозок и разморозок, что позволяет производителю давать гарантию на 25 лет. Как показывает практика, еврошифер служит не менее 50 лет.
  3. Хорошая прочность. Наличие волнистого профиля позволяет материалу иметь несущую способность в 650 кг/м2. Ему не страшны снеговые нагрузки до 300 кг/м2.
  4. Гидрофобность. Ондулин не пропускает и почти не впитывает воду, что позволяет гарантировать надежную защиту стропильной конструкции от намокания.
  5. Звукоизоляция. Поверхность еврошифера обладает шумопоглощающими характеристиками. На такой крыше почти неслышен дождь, град или сильный ветер.

Выбирая ондулин в качестве кровельного покрытия, важно учесть тот факт, что этот материал является горючим. Производитель не рекомендует при эксплуатации превышать температурный режим в + 110 градусов, иначе листы начнут деформироваться

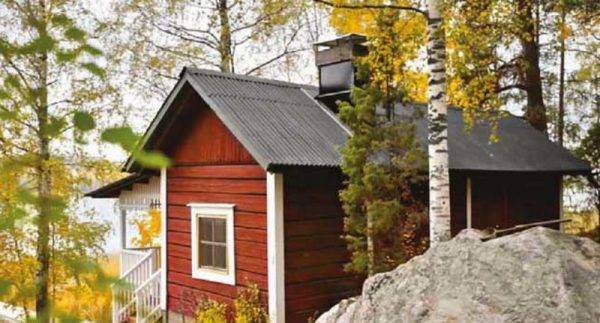

Исходя из этого, еврошифер не следует использовать на банях, беседках с мангалами, жилищах с каминами и твердотопливными печами.

Укладка ондулина на крышу своими руками

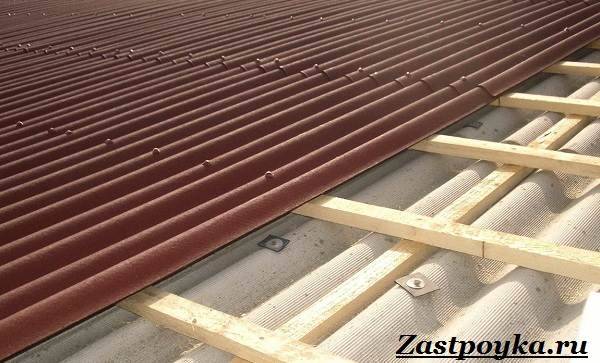

Рассмотрим монтаж ондулина на примере реконструкции шиферной кровли, прослужившей 25 лет. Прежнее покрытие демонтироваться не будет.

Старое кровельное полотно зачищают от грязи любым удобным способом.

Проверяют геометрию скатов.

На конце брусьев обрешётки делают запилы по профилю конькового хребта.
Укладывают продольные линии обрешётки — через 4 волны старого шифера и закрепляют в каждой пятой волне саморезами длиной 80 мм. Первыми монтируют крайние брусья.

Настилают поперечные брусья с определённым шагом, указанным в инструкции приобретённого материала. При укладке на старое покрытие в поперечных брусьях, проходящих в местах нахлёста шиферных листов, вырезают небольшое углубление

Это делается для того, чтобы все звенья обрешётки находились в одной плоскости.
Натягивают вдоль карнизного края бечёвку на расстоянии 70 мм от стен для выравнивания нижнего яруса листов и начинают монтаж ондулина с противоположной направлению ветра стороны.

Очень важно правильно уложить первый лист вдоль сигнальной бечёвки — нижний конец листа должен соприкасаться с протянутой лентой и выступать сбоку крыши на 1 волну. По первому листу ориентируются с укладкой остальных.

Забивают первые 4 гвоздя по углам

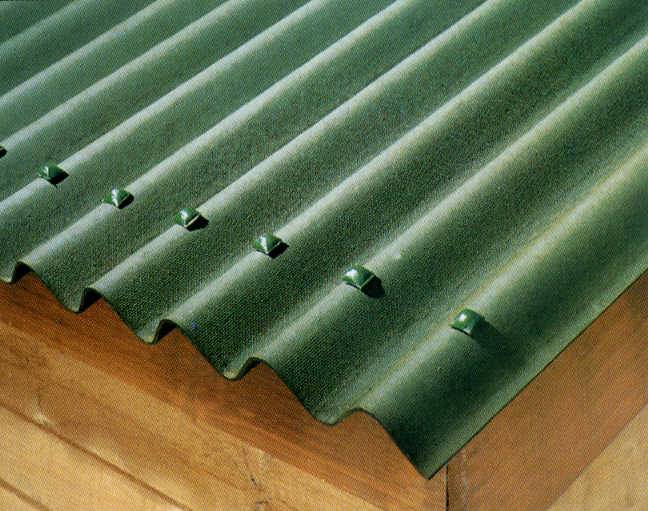

Гвозди используют специальные, предназначенные именно для ондулина. Они оснащены резиновыми шайбами, что обеспечивает максимальную герметичность крепления.

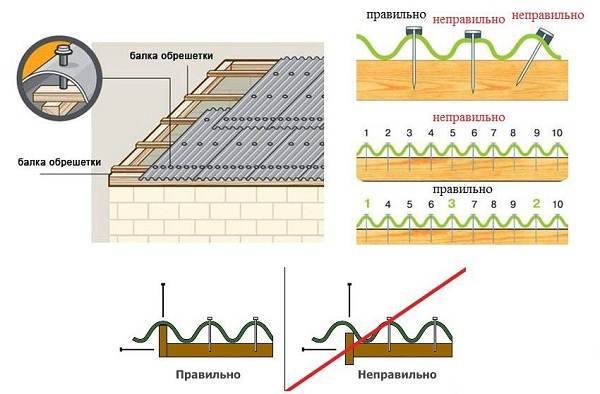

Остальные гвозди забивают поверх волны по схеме согласно приложенной инструкции — по нижнему краю листа в каждую волну, а посередине и вверху — согласно углу крутизны скатов.

Укладывают остальные листы с продольными и поперечными нахлёстами в соответствии с уклоном кровли.
В местах прохода труб, мансардных окон и прочих примыканий вырезают отверстия по контуру проходного элемента и укладывают листы ондулина как можно плотнее к его краям, оставляя зазор между трубами и листами в 0,5 см. Прикрепляют фартук и герметизируют его специальной лентой для защиты от проникновения влаги.

После полной укладки ондулина приступают к монтажу конька, начиная с противоположной направлению ветра стороны, как и при основной укладке листов. Стандартный нахлёст коньковых элементов составляет 0,15 м. Фиксируют их гвоздями, забивая в каждую волну листа и отступив от кромки 5 см.

Монтируют ветровые доски к торцам поперечной обрешётки, срезая их в области конька под углом покатости кровли.
Крепят ветровые карнизные планки к нижнему горизонтальному бруску обрешётки.

Монтаж кровли закончен. Крыша дома получила новую жизнь. При этом площадь новой кровли должна быть больше прежней и полностью её скрывать.

Чёрный ондулин является достойной заменой отработавшему свой срок шиферу и создаёт лаконичную цветовую гамму для компактного загородного домика

Такой способ монтажа ондулина является правильным, обеспечивающим прочность кровли и долголетие.

Монтаж новой кровли

Монтаж новой кровли проходит по аналогичной схеме. Но если при укладке ондулина на старую кровлю из кровельного пирога присутствовала лишь разреженная обрешётка, набитая поверх старого покрытия, то при монтаже кровли с нуля нужно укладывать все необходимые слои:

  • подшивку потолка;
  • пароизоляцию;
  • утеплитель, проложенный между стропильными ногами;
  • гидроизоляцию;
  • контробрешётку и пошаговую обрешётку или сплошную обрешётку при малой покатости кровли;
  • кровельный материал.

Чтобы кровля из ондулина прослужила долго, не требовала ремонта и замены отдельных участков, следует:

  • строго следовать инструкции по монтажу;

  • использовать для крепления одного листа 20 специально предназначенных гвоздей;
  • не растягивать гофрированные листы ондулина вдоль обрешётки — листы должны ложиться легко и свободно, как предусмотрено их размерами.

Расчёт кровли из ондулина: пошаговая инструкция

Предлагаемый метод расчета комплектующих на крышу  из ондулина позволит Вам самостоятельно определить нужное количество листов, доборных элементов, гидроизоляционной пленки, пароизоляционной мембраны, гвоздей, рассчитать ориентировочную сумму затрат на покупку кровельных материалов.

Расчёт листов на крышу

Полезная площадь листа ондулина – это площадь, которая не учитывает нахлёст. При расчете кровли из ондулина полезные размеры листа следует определять используя данные с учётом напуска. В ней для разных моделей битумных листов указаны точные размеры: длина, ширина, толщина, шаг и высота волны.

Для расчёта потребности в материалах нужно знать не только линейные размеры и конфигурацию крыши, но и определить угол наклона скатов. От этого напрямую зависит необходимое число листов. Например, для ондулина модели DIY размер листа составляет 0,75×2 метра (м), а полезная площадь варьирует от 0,95 до 1,2 м, с уменьшением угла наклона крыши, увеличивается напуск. Т.е при постоянной фактической длине и ширине лист может иметь разную полезную площадь.

Найти требуемое число листов еврошифера на 1 скат крыши можно так:

  1. Рассчитать полезный размер листа:

lпол. = lф..— с1              (1.1)

bпол. = bф..— с2  (1.2)

где lпол., bпол. – полезная длина и ширина ондулина соответственно, м;

lф., bф. – фактическая длина и ширина листа соответственно, м;

с1 – поперечный нахлёст,м. Принимается равным от 0,12 м (для листов Ондулин SMART при угле наклона ската больше 15°) до 0,3 м.

с2 – продольный (боковой) нахлёст в метрах. Зависит от угла наклона ската и составляет 1-2 волны.

Когда и какие при монтаже крыши  нужны напуски листов, смотрите в разделе:

  1. Определить число листов в горизонтальном ряду. Для этого разделить длину ската на рабочую ширину листа. Округлить полученное значение до ближайшего большего целого.
  1. Найти число горизонтальных рядов. Для этого разделить ширину ската на полезную длину листа. Округлить полученное значение до ближайшего большего целого.
  1. Узнать требуемое количество листов на 1 скат. Умножить число листов в горизонтальном ряду на число таких рядов.

Аналогично рассчитать расход материала для других скатов.

Расчёт конька и ендовы

Полезный размер ендовы такой же, как у конька (). Формула расчета одинаковая:

N=Lф/Lпол             (1.3)

где Lф – фактическая длина конька (или ендовы) крыши;

 Lпол – полезный размер конька (или ендовы).

Расчёт гвоздей для  ондулиновой крыши

Гвозди для кровли из ондулина считают исходя из расхода на крепление одного элемента. Зная количество листов и погонный метраж конька, ендовы, щипца, используя таблицу «Расход гвоздей на крышу», легко самому определить, сколько нужно гвоздей на один лист ондулина и всю крышу. Полученные значения складывают и округляют в большую сторону (для запаса). Размер гвоздя (его длина и диаметр) указан в таблице «».

Таблица «Расход гвоздей на крышу»

Наименование элементаШаг крепленияРасход
Кровельный листСм. п.520 шт. на 1 лист
КонёкВ каждую волну обоих скатов20 шт. на 1 м. п.
ЩипецПо 2 гвоздя с шагом 31 см (на каждую сторону)16 шт. на 1 м. п.
ЕндоваВ каждую волну, с которой пересекается ендова10-12 на 1м. п.
Торцевое примыкание к стенеВ каждую волну10 шт. на 1 м. п.
Боковое примыкание к стене20-30 см4-6 шт. на 1 м. п.
Внешний изломВ каждую волну10 шт. на 1 м. п.
Внутренний изломВ каждую волну10 шт. на 1 м. п.
Примыкание к печной трубеПо периметру трубы в каждую волну или через 20-30 см (если вдоль волны)Порядка 18-24 шт. на оформление 1 примыкания
Примыкание к вентиляционной трубеВ каждую волну10 шт. на оформление 1 примыкания

Приведенный метод поможет Вам оценить ориентировочные затраты на покупку материалов. Точный расчет листов и доборных элементов правильно проводить после монтажа обрешетки.

Расчет кровельных пленок и мембран

Гидро- и ветрозащиту крыши выполняют после монтажа стропил перед устройством обрешетки. При расчете кровельных пленок и мембран помните о напуске между горизонтальными рядами. Нахлест пленки менее 100 мм сведёт на нет все усилия по защите внутренних слоёв кровли от конденсата. При покупке гидроизоляционных материалов учитывайте полезную площадь после монтажа, а не указанную на рулоне.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
