Как и чем подшивать карниз крыши: софитом или профнастилом? Какие варианты бывают в деревянном доме, какой материал выбрать? Обзор

Размеры свесов крыши из профнастила и их установка

Алгоритм действий при работе с этим материалом следующий:

  • При помощи саморезов профнастил прикручивается к каркасу вдоль стены и карниза.
  • Определяется место стыка материала и стены – монтируется лобовая планка и внутренний уголок. Последний прикручивается к профнастилу, а лобовая планка – к аналогичной доске.
  • На внешних стыках профнастила крепится наружный уголок.
  • По фронтону происходит крепеж профнастила – вдоль крайней кромки свеса и рядом со стеной, где расположен карниз на фронтоне.
  • Крепеж уголков и торцевой планки. Чтобы процесс монтажа был удобным, ширина листа профнастила должна быть на 2 сантиметра меньше ширины свеса, как и в случае обшивки дома профнастилом.

Монтаж софитов к основанию осуществляется при помощи J-образной планки. Она устанавливается вдоль карниза и вдоль стены. При этом используются саморезы. Между планками необходимо вставить листы софита.

Листы соффита нарезаются по длине, которая высчитывается исходя из расстояния между J-образными планками

При этом важно оставить 6 миллиметров – термическое расширение. При размере свеса крыши свыше 900 миллиметров – оставляется с каждой из двух сторон по 6 миллиметров

Лобовая доска закрывается лобовой планкой.

Материалы ↑

Для подшивки карниза крыши подходят различные материалы из металла, пластика или пиломатериалов.

  • Самой распространенной считается подшивка свесов кровли доской толщиной в 15–20 мм. Ширина материала зависит от вылета карниза и колеблется в пределах 5–25 см. Эстетичность внешнего вида обшивки зависит от точного соблюдения постоянной ширины досок.

Несомненным преимуществом доски для подшивки свесов кровли является его способность обеспечивать качественную вентиляцию подкровельного пространства, поскольку воздух в этом случае равномерно поступает туда вдоль всего периметра крыши. Зазор между досками составляет 1–1,5 см.

  • Если доски, используемые для подшивки достаточной длины, их привинчивают в нескольких точках, чтобы предотвратить возникновение деформации. Доски стыкуют, придерживаясь шахматного порядка. При этом необходимо оставить достаточное расстояние между двумя стыками. Единственным исключением являются углы вальмовых кровель, где деревянные планки при стыковке запиливают, разделив прямой угол пополам. Все элементы дважды обрабатывают антисептиками и антипиренами: перед началом монтажа и после.

  • Еще один популярный материал – деревянная вагонка. Учитывая подверженность древесины ко всевозможным капризам погоды, к его качеству предъявляют особые требования:
  • планки не должны иметь малую толщину; уровень влажности. Оптимальной считается естественная влажность вагонка, которую хранили на открытом воздухе не менее месяца.

Планки вагонки укладывают плотно, не оставляя зазоров между ними, как в случае доски. На готовой обшивке с шагом 150 см вырезают отверстия для вентиляции, которые накрывают решетками.

  • Подшивка карнизов крыши профнастилом с покрытием из полимеров выполняют по несложному алгоритму.
  • При обшивке карнизов профлистом предварительно подготавливают листы нужного размера. Их прикручивают к готовому каркасу параллельно стене. Для крепления используют специальные саморезы. Стык, образованный плоскостью стены и профлистом, закрывают, установив доборные элементы: лобовую планку и внутренний уголок. Уголок крепится к профилированному листу, а планка, соответственно, к доске. Для закрытия внешних стыков профлиста используют наружные уголки. Подшивку фронтонов крыши (фото выше) выполняют вдоль стен. Планки закрепляют на внешнюю кромку карниза и скрывают под торцевой планкой и уголками. Полосы обшивки должны быть примерно на 2 см уже ширины свеса. Таким образом, забор воздуха будет происходить за счет высоты волны профиля. При монтаже карниза крыши отделку профлистом можно сделать в цвете, выбрав подходящий из разнообразия вариантов.

  • ПВХ-сайдинг – это достаточно доступный и эффективный вариант подшивки карнизов кровли. Этот материал нередко поступает в продажу в специальной комплектации. Пластиковые панели дополнены полосами П-образной формы, необходимыми при оформлении кромок, уголками, а также вентиляционными решетками. Обшивку крепят параллельно кромке.

Пластиковые планки крепят на деревянный каркас в двух-четырех точках.

  • Для подшивки карнизов кровли выпускают специальные пластиковые панели – софиты. Эти панели толще, чем сайдинг, и обычно снабжены специальной перфорацией, через которую проходит вентиляция подкровельного пространства. Кроме этого в пластик для софитов добавлены УФ стабилизаторы, которые обеспечивают материалу высокую стойкость к воздействию ультрафиолета. Нарезку софитов для подшивки выполняют по длине карниза и устанавливаю под прямым углом к стене.

Посмотрите различные варианты подшивка карнизов крыши на видео

Каркас обшивки карниза

Подшивка карниза крыши выполняется после установки кровельного каркаса и подгонки выступающих краев стропил под размер. После отпиливания стропильных ног по линии монтируется первая доска обрешетки, которая в дальнейшем служит ориентиром для работ на следующих этапах. Далее следует выполнить обшивку свесов, выбрав подходящий тип конструкции :

  1. Прошивка по стропилам. Такой вариант монтажа характерен для крыш с относительно небольшим углом наклона скатов, либо в случае, когда требуется увеличить высоту здания. Чтобы зашивать карнизный свес по стропилам, нижние части стропильных ног должны находиться в одной плоскости. В противном случае требуется выравнивание при помощи дополнительных досок, которые прибиваются стропилам внахлест. После этого монтируют первую и последнюю планку подшивки карниза, а между ними натягивают нити. Остальные элементы монтируются в соответствии с данным ограничителем уровня.
  2. Второй способ более распространен. Стропильные ноги обрезаются по горизонтали и вертикали. Внизу стропил закрепляется доска, к стене монтируется брус, причем он должен располагаться на 1 см выше лобовой доски, чтобы обеспечивался сход влаги. При ширине свеса более 450 мм посередине следует закрепить дополнительную доску. В местах схода свесов вальмовой крыши доски крепятся встык плашмя.

Подшивка карниза крыши своими руками включает создание короба свеса крыши. В обоих вариантах устройства обшивки он выполняется одинаково: на обрешетку вдоль фронтона набивается доска, от нее требуется отмерить расстояние, которое должно соответствовать ширине свеса. Затем доска прибивается параллельно стене фронтона.

Монтаж подшивки

Обшивка карниза крыши софитом требует использования J-образной планки, которая закрепляется при помощи саморезов вдоль карниза и вдоль стены. Листы софита монтируются между планками. Длина каждой панели должна равняться расстоянию между смонтированными планками минус 6 мм для термического расширения материала. Если свес крыши превышает 900 мм, следует вычесть 12 мм. Лобовая доска закрывается специальной лобовой планкой. Использование софита и специальных элементов позволяют выполнить долговечный, функциональный и привлекательный свес крыши.

Перед тем, как обшить карниз крыши обрезной доской или деревянной вагонкой, следует нарезанный в размер материал пропитать антисептическими, огнестойкими и водоотталкивающими составами. Это позволяет продлить срок службы подшивки.

Ширина обрезной доски подгоняется в зависимости от размеров свеса. Элементы следует монтировать с шагом в 10 мм, создавая вентиляционные зазоры. Если карнизный свес зашивается вагонкой, планки укладываются с соединением шип-паз, при этом через каждые 1,5 метра следует установить специальные вентиляционные решетки.

Чтобы зашить свесы кровли профнастилом, необходимо прикрутить предварительно нарезанные листы к каркасу параллельно стене и вдоль карниза. В качестве крепежа используются саморезы. Стык стены и листового материала закрывается внутренним уголком и лобовой планкой. Внутренний уголок следует прикрепить к профлисту, лобовую планку – к лобовой доске. Крепление наружного уголка выполняется по внешним стыкам профилированного листа.

По фронтону профнастил монтируется вдоль стены, по наружной кромке кровельного свеса. Затем устанавливаются уголки и торцевая планка. Чтобы обеспечить доступ воздуха для вентиляции кровли, ширина листа профнастила должна быть 2 см меньше, чем ширина свеса

Важно учитывать, что подшивка, выполненная из металлического листа, склонна к коррозии в местах скопления влаги и срок ее службы уступает другим вариантам отделки карнизного свеса

Материалы для подшивки

Выбирая материал для обшивки свеса, нужно согласовать это со стилем дома. Согласитесь – не особо эстетично будет выглядеть подшивка крыши пластиком белого цвета, если дом деревянный, да еще и темный.

Доска — лучше строганная, но подойдет и обрезная

Лучше брать доски хвойных пород дерева, шириной от 5 до 25 сантиметров, а толщиной от 1,7 до 2,2 сантиметра. Перед монтажом нужна обработка антисептиком, лаком или краской. Перед работой необходимо дать доске месяц полежать на улице под навесом – иначе если она будет слишком сухой или влажной, то потом она покоробится.

Обшивая свес, между досками делают щели в сантиметр или полтора для вентиляции. При монтаже досок перпендикулярно стенам их крепят с двух сторон (если свес широкий, то и в третьем месте – в центре доски). Если доски монтируют параллельно стенам, закрепляют их через каждый метр.

Стоит она недорого, от 120 $ за кубометр, или от 2,2 $ за квадратный метр.

Вагонка деревянная

Этот материал хорош тем, что уже обработан (в отличие от досок), поэтому и пользуется большим спросом. Для обшивки свеса необходимо брать влагостойкую вагонку, предназначенную для работы в данных условиях. Как и доску, этот материал тоже надо перед монтажом месяц подержать на открытом воздухе. Способы монтажа такие же, как и для доски, только щели оставлять не нужно. Вместо этого используют готовые решетки для вентиляции, на расстоянии друг от друга 1,5 метра.

Стоимость – от 6 $ за метр квадратный.

Поливинилхлоридный (ПВХ) сайдинг

Для подшивки нужен сайдинг, имеющий защиту от влаги. К нему в комплекте приобретается все необходимое: это и полосы в виде буквы «П» для отделки края, и уголки для крепежа мест соединений планок, и решетки для вентиляции. Монтируют планки перпендикулярно стенам, крепя их в двух, трех или четырех местах. Число мест крепления зависит от того, какой ширины свес. Крепить ПВХ панели вдоль свеса крыши не рекомендуется так как он не такой жесткий как деревянные планки и требует большого количества креплений и может прогибаться.

Стоимость – от 4 $ за метр квадратный.

Профнастил (профлист)

Этот материал прост в монтаже – ведь его можно класть большими плоскостями, а крепить с таким же расстоянием, как доску. Высотой его профиль может быть от 0,8 до 2 сантиметров. При подшивке свесов крыши профлистом оставляют зазор от 0,6 до 1,2 сантиметра (зависит от температурного расширения). Вентиляцию делают при помощи специальных решеток.

Стоимость – от 9 $ за метр квадратный.

Листовой металл

Это может быть оцинкованная или покрытая полимером сталь, а также алюминий или медь. Толщина листов – от 0,6 до 0,8 миллиметра, а длина — до 6 метров. Для вентиляции можно или решетки готовые вставить, или перфорированные куски листов. Там, где проходит линия отреза, стальные листы обрабатывают от коррозии (для алюминия и меди это не нужно). Минус применения таких материалов — то, что для резки нужен специальный инструмент.

Стоимость – от 5 $ за метр квадратный.

Фанера и ОСП

Для подшивки свесов, берут марки материалов, которые являются водостойкими. Плиты эти достаточно жесткие, монтировать можно большими кусками. Для этого делают коробку из деревянных брусков – плиты привинчивают к ней. Крепят их через каждые 1 — 1,2 метра. Для вентиляции врезают готовые решетки. Свес из этого материала непременно нужно покрасить, иначе он выглядит не очень красиво.

Фанера стоит около 6,5 $ за метр квадратный, ОСП – примерно в 2 раза дешевле.

Подшивка крыши софитом — быстро, просто и надежно

Софиты — это планки, выпускаемые специально для подшивки свесов. Они могут быть сделаны из самых разных материалов. В частности, из таких как ПВХ, сталь, медь, алюминий. Имеющие большую палитру цветов и различную фактуру, софиты могут быть подобраны к дизайну любого дома.

В комплекте их имеются следующие основные детали:

  • Софитные панели;
  • лобовые планки (иначе, фаски);
  • профили J-образной формы, имеющие пазы;
  • финишные планки.

Внешний вид софита и доборных элементов может отличаться в зависимости от производителя и материала изготовления.

Софитные панели бывают тройные, двойные и одинарные, сплошные (для фронтонов) и перфорированные (для карнизов).

Надо заметить, что подшивка свесов крыши софитом значительно упрощает работу. Для этого не требуется привлекать опытных строителей – и самому можно справиться. Нарезать планки согласно ширине свеса и закрепить их перпендикулярно стенам на профилях с пазами – вот и вся хитрость монтажа.

Стоят планки из ПВХ от 10 — 12 $ за квадратный метр, а крепежные планки и фаски – в 5 раз дешевле.

Сравнение цен на материалы для подшивки свесов крыши, цена указана за 1 м 2 :

Защита и вентиляция

Главная функция карниза заключается в защите крыши от воздействия осадков. Но в тоже время, он должен способствовать вентилированию пространства естественным путем. Такое правило считается неизменным при оформлении жилых домов и нежилых бытовых построек, сараев. При этом теплый воздух с нижней части постройки должен выйти через уплотнитель конька наружу, проходя через вентиляцию карниза и по вентиляционным зазорам гидроизоляции и кровельного материала. Потому в вариантах подшивки карнизов крыши не применяют монтажную пену или герметик. При герметичности может образоваться конденсат, который будет увлажнять кровельный утеплитель. Обычно вентилируемыми карнизами зашиваются скаты крыши, а глухими – фронтальные свесы.

Подшивка карнизов

Обвесы обшивают, следуя таким схемам:

  1. Когда кровля имеет небольшой наклон либо нужно увеличивать в высоту дом, то обшивают прямо по стропилам. До этого вы уже должны провести работы, когда ноги стропильные выравниваются и находятся в одинаковой плоскости. Теперь на краях с 2 сторон устанавливайте планки, чтобы подшивать карниз. Протяните от одной к другой нить для разметки. Ориентируясь на них, крепите оставшиеся детали для оформления обвеса.
  2. Для 2 случая нужно вертикальное с горизонтальным выравнивание стропильных ног. Внизу на стропила прибейте доску, а к стене прикрепите брус (на 1 см выше ранее приделанной доски). Благодаря этому влага будет нормально стекать. Ваш свес более 450 мм? Посередине дополнительно установите доску.

Варианты монтажа софитных панелей

Как будет устанавливаться софит, зависит от ширины свеса, то есть от расстояния, которое образовалось от стены до конца стропила (или кобылки), а также, нередко, от высоты последнего.

В случае, если ширина свеса составляет меньше 400 мм, то софитная панель может быть установлена в профили, закрепленные горизонтально на стене дома и на концах стропил. В этом случае дополнительной обрешетки даже не потребуется.

Узкий фронтонный свес может обшиваться софитом даже без закрепления дополнительной обрешетки.

  • Если ширина свеса больше 400 мм, но меньше, чем 500 мм, то по всему периметру свеса на концы стропил закрепляется обводная рейка или брус, к которому фиксируется J –профиль, в который будут устанавливаться края софитных панелей. Такая обвязка упрочнит свес и станет местом дополнительного крепления для софитов. То есть шаг их фиксации будет меньше, а значит, держаться они будут более надежно.
  • Если свес имеет ширину, превышающую 500 мм, то необходимо под софитные панели смонтировать обрешетку. Для этого на стене, а также на края стропил, а затем между ними, по всей длине свеса закрепляются бруски, в результате чего сформируется надежная основа для панелей. На брусья, закрепленные по краю стропил и на стене, фиксируются направляющие профили — какой конкретно из них выбрать, определяется заранее. В эти профили и будут устанавливаться, и закрепляться панели софитов. Получается, что каждая из панелей будет зафиксирована в шести точках.

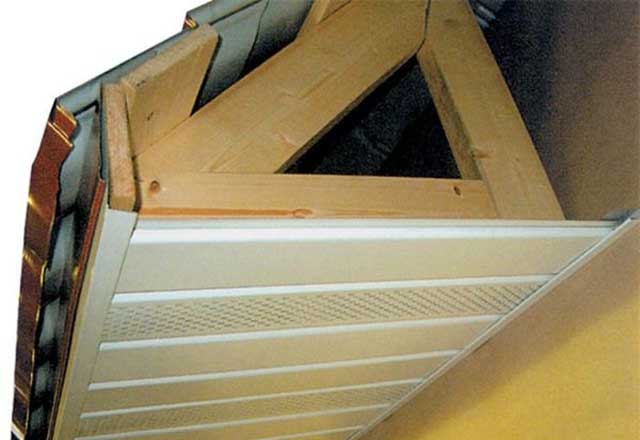

Свес значительной ширины, более 500 мм, потребует предварительного крепления дополнительных направляющих обрешетки

  • Если ветровая доска имеет небольшую ширину, то для ее обшивки можно использовать одну длинную, но узкую сайдинговую панель, которую устанавливают вдоль свеса крыши. Если же лобовая доска имеет ширину более 150 мм, то панели рекомендовано закреплять вертикально. Вне зависимости от того, как будут устанавливаться панели, перед их монтажом необходимо под кровельным материалом, а также по краю стропил, зафиксировать соответствующие профили.
  • Здесь же стоит рассмотреть и оформление угловых зон отвеса. Они могут быть обшиты на косой или прямой угол, как показано на рисунке.

Варианты обшивки угловых участков карнизных свесов

Соединительные узлы софитов на углах крыши:

а) косой угол;

б) прямой угол;

1 — внешний принимающий карнизный профиль – J-профиль или же J-фаска

2 — софитная панель;

3 — два J –профиля, установленные «спина к спине», или один Н-профиль;

4 — пристенный профиль: это может быть F-профиль или J –профиль;

5 — J–профиль, как дополнительный поддерживающий элемент, монтируемый при формировании подшивки под прямым углом.

Виды карнизной подшивки

В соответствии с архитектурными предпочтениями застройщика устройство кровельной подшивки по карнизу можно исполнить двумя способами.

  1. Вдоль стропильной системы (без короба)
  2. Перпендикулярно стене дома.

В первом случае стропильные ноги, выходящие за пределы стен, изнутри подбиваются обрешеткой для дальнейшего оформления свеса доской или софитами. Таким образом он смотрится более эстетично благодаря естественному продолжению крыши.

Вариант подшива по стропилам

Но такой способ не всегда удобен, т.к. большинство специализированных отделочных материалов и комплектующих изготовлены для горизонтального варианта отделки, где свес крыши и стена расположены перпендикулярно (под углом 90 градусов) друг другу. Для этого монтируется специальный короб, на который в дальнейшем набивается отделочный материал.

Выпуск крыши с коробом

На фото слева карнизный короб завершается на одном уровне со стеной, а справа продолжается до фронтонного выступа.

Как отделать кромки свеса ↑

И на фронтонных, и карнизных свесах есть незакрытые элементы: торцы стропильных элементов и торцевая часть выпуска обрешетки, соответственно, которые необходимо отделать до того, как подшивать карниз крыши.

Выбор материала для отделки кромки карниза или ее торцевой части зависит от основного материала покрытия кровли. Довольно часто производители поставляют готовые наборы для отделки кромки вместе с кровельным материалом. Сам же процесс обшивки выполняют по одному из следующих алгоритмов.

  • Все выступающие стропильные элементы или кобылки обрезают по одной прямой строго параллельно стене, то есть вертикально. Затем торцы стропильных ног соединяют обвязочной доской. На нее крепится лобовая доска кровли, размеры которой должны позволить перекрыть торцы: полностью либо частично с минимальным недобором. Именно на ней в дальнейшем будут установлены желоба водостока.

Изготавливается лобовая доска из металла или дерева. Для кровель из черепиц известных типов такая доска входит в комплект кровельного материала. Лобовую доску крепят к торцам стропильных элементов при помощи оцинкованных гвоздей или саморезов.

  • Элементы обрешетки, которые выступают за ее пределы, обрезают параллельно стене на одном уровне. К ним прибивают торцевую доску и привязывают к торцу кровельного бруса. Если крепить доску стандартно только к каждому элементу обрешетки, то добиться достаточной степени жесткости не получится, поэтому рекомендуется использовать Т-образное соединение.

Для этого подшивают дополнительные элементы из досок или брусков, расположив их между лобовой доской и двумя соседними обрешетинами, начиная со второй, с шагом в один интервал, то есть выбирают каждую вторую и третью.

Установка

Наиболее простым является классический процесс подшивки свесов софитами. Такой подшив сможет выполнить своими руками даже новичок. Чтобы сделать все правильно, легко и быстро, воспользуйтесь следующей инструкцией:

Для начала необходимо соорудить деревянный каркас, на которой крепятся любые софитные панели. Для такого каркаса понадобятся деревянные бруски с сечением 0,05 м. Вариации с сечением неприемлемы: крыша не выдержит слишком тяжелые бруски, а слишком легкие доски не выдержат веса софитов и снеговой нагрузки.

Производится разметка. Метки должны наноситься не только на станы и свесы, но и на сами софитные листы

Важно отметить, где именно будут находиться крепления, а потом соотнести эти метки. Так вся конструкция получится ровной и аккуратной.

Закрепляется деревянная обрешетка

Крепить брус можно несколькими способами, но лучше всего использовать обыкновенные гвозди при закреплении на кирпичных стенах или дюбелями при закреплении на СИП-панелях, дереве, пеноблоках.

  • Устанавливается J-профиль с пазами. Его предназначение – сохранить жесткость всей конструкции.
  • Устанавливаются панели подшивки. Крепить их лучше с помощью шурупов, гвоздей, саморезов. Обязательно нужно оставлять компенсационный зазор между панелями и обрешеткой, чтобы обеспечить необходимый уровень вентиляции, а также участь поправку на расширение материалов.
  • Устанавливаются финишные планки. Это делается в декоративных целях, чтобы швы выглядели привлекательнее.

Далее софиты протираются от пыли и стружки. После этого можно утверждать, что свесы подшиты.

Подшивка карниза своими руками

Этот элемент конструкции здания может быть выполнен несколькими способами:

Подшивка по стропиле

Такой способ чаще всего применяется на крышах с небольшим уклоном. Работы выполняются в таком порядке:

  1. Выровнять концов стропил. Эту операцию нужно выполнять перед настилкой полиэтиленовой плёнки. Нужно натянуть шнур между крайними концами стропильных ног таким образом, чтобы под него попадали все оконцовки. Расстояние до стены определяется по самому короткому выступу. Необходимо проверить, чтобы расстояние до стен на крайних стропилах было одинаковым.

  2. Рассчитать кратность количества досок на подшивку, чтобы их было целое число, отрегулировать положение шнура по этому показателю.
  3. Обрезать концы стропил вертикально.

Указанная последовательность используется при установке досок параллельно стене. Если подшивка производится перпендикулярно, короткими обрезками, нужно предварительно закрепить опорные планки. Их устанавливают на стропилах в месте примыкания к стенам и по концам ног. Крепление планок подшивки производится саморезами.

По окончании выравнивания можно продолжать кровельные работы, а подшивку завершить уже после установки финишного покрытия.

Перед тем как сделать подшивку по стропилам, их концы нужно обязательно выровнять

Видео: как правильно торцевать стропила

https://youtube.com/watch?v=zmOdemx_UU4

Подшивка свеса по коробу

Такой способ замыкания подкровельного пространства применяется при крутых скатах крыши. Для этого производятся следующие операции:

  1. Концы стропил торцуются по шнуру, как описано выше.
  2. Для формирования каркаса коробчатой формы к стропильным ногам крепятся планки из бруска 50х50 миллиметров перпендикулярно стене. Второй брусок устанавливается вертикально по стене между первым и стропилом.

  3. Подшивка производится досками или другими материалами с размещением их вдоль стены.
  4. Крепление выполняется саморезами.

Видео: металлическая подшивка свесов по коробу

https://youtube.com/watch?v=lMMO7m648T0

Установка софитов

При таком способе подшивки свесов и карнизов используются доборные элементы, поставляемые вместе с софитами. Из них формируется крепление, в которое поочерёдно вставляются детали подшивки. У разных производителей система крепления софитов может быть различной. Перед началом работ нужно внимательно ознакомиться с инструкцией.

Обязательным элементом подшивки карнизных свесов являются вентиляционные отверстия в них. Они нужны для проветривания подкровельного пространства. Если её не будет, конденсат от финишного покрытия повредит кровельный пирог вплоть до его полного разрушения.

Схема устройства опорных элементов для подшивки софитами

Для свесов любой конструкции существует единое соотношение вентиляционной поверхности. Оно не должно быть меньше, чем 1:50000, то есть суммарная площадь вентиляционных отверстий в подшивке должна соответствовать приведённому соотношению к площади крыши.

Нужно отметить, что ни о каком утеплении свесов речь идти не может, поскольку по ним формируется вентиляционное пространство, а утепление требует герметичности.

Видео: монтаж софитов

Подшивка свесов кровли является одной из завершающих операций при строительстве дома. Нельзя легкомысленно относиться к этой процедуре, потому что от неё во многом зависит не только внешний вид строения, но и правильное его функционирование. Неразумная экономия средств на этот элемент может впоследствии обернуться значительно большими непредвиденными затратами. Успехов вам!
