Обрешетка крыши под металлочерепицу: выбираем доски и делаем обрешетку для крыши своими руками

Как рассчитать обрешетку под металлочерепицу

Для начала промеряются скаты: высота, длина, прибавляются выпуски, размер лобовых досок. Теперь рассмотрим пример расчета обрешётки на кровле площадью 100 м2, где используются доски 25х150х4000 мм:

  1. общая площадь доски: 0,15*4 = 0,6 м2;
  2. нужное количество материала: 100/0,6 = 167 шт.;
  3. объем доски в кубах составляет 0,015 м3, объем всего материала 1,5 м3.

Получается, что устройство обрешетки под металлочерепицу сплошной потребует 1,5 м3 досок, разреженная же должна учитывать зазор между досками. К примеру, по той же площади кровли и длине скатов в 6 м, ширине 9 м с шагом обрешетки 300 мм считаем:

  1. на один скат нужно 20 шт. досок (6/0,3);
  2. погонаж материала на одном скате 180 м (20*9), на двух 360 м;
  3. при длине досок в 4 м количество равно 90 ед. (360/4);
  4. объем расходного пиломатериала (90*0,025) составляет 2,25 м3.

Руководство по установке

По завершению всех подготовительных работ можно приступать непосредственно к установке обрешетки под кровельный материал. Рассмотрим пошаговое руководство по установке на примере обрешетки под металлочерепицу.

Сначала для стропил нужно подобрать подходящие бруски. Их размер должен быть не меньше 50х100 мм для создания обрешетки с сечением не меньше 25х100 мм. Что касается контробрешетки, то она может быть изготовлена из доски 25х50 мм. Как правило, в данном случае шаг стропил составляет 600-900 мм.

Вдоль свеса карниза следует прибить стартовую доску. Но следует учесть, что она не должна выходить за пределы самого свеса. Чтобы выровнять разницу уровней, эта доска должна быть немного толще, чем остальные (не больше, чем на 1,5 см). Промежуток между доской, выходящей за пределы карниза, должен быть меньше на 50 см, нежели шаг между остальными элементами.

Чтобы убедиться в том, что это расстояние выдержано правильно, на земле нужно выложить два отрезка доски, а затем на него положить часть черепицы. Таким образом вы сможете определить, будет ли достаточно имеющегося выступа для достаточного стока воды. В случае, если выступ больше, чем нужно, вода станет переливаться через желоб.

После нанесения разметки нужно делать крепление коньковых и торцевых планок. При этом ветровую доску нужно прикреплять выше, чем сама обрешетка (примерно на ширину одного листа металлочерепицы – 35-55 см).

Чтобы закрепить конек достаточно прочно и надежно, на участках соединения нужно прибить дополнительные доски с размером 25х100 мм. С такими деталями дальнейшая установка будет осуществляться немного проще.

Если вы хотите поставить водосток до укладки кровли, то вам необходимо вмонтировать кронштейны, к которым будут присоединяться желоба. Эти элементы следует устанавливать на нижней доске, выдерживая шаг в 500-600 мм.

Сперва устанавливаются крайние кронштейны так, чтобы рассчитать уклон желоба на 1 м длины. После этого нужно протянуть шнур, по которому будут устанавливаться остальные кронштейны.

Также до начала непосредственного настила следует установить карнизную планку. Желоб так же следует крепить на кронштейны. Что касается карнизной планки, то ее следует ставить так, чтобы ее край, находящийся в нижней части, перекрывал край желоба.

В местах, где находятся различные смыкания, например, трубы или окна мансарды, следует устанавливать обрешетку сплошного типа. В данном случае следует отдавать предпочтение ровным и качественным плитам из древесины или древесно-стружечного сырья.

Устройство обрешетки под металлочерепицу

Укладываемая под металлочерепицу обрешетка разделяются на два типа: сплошная и решетчатая.

На выбор типа обрешетки влияет волна профиля. Если укладывается сплошной каркас под черепицу, доски монтируются почти вплотную, с расстоянием всего 10 мм, чтобы обеспечить необходимое вентилирование.

Второй вид — решетчатый настил. Из досок сбивается решетчатая конструкция. Этот настил сокращает расход материалов, уменьшает вес конструкции.

Виды обрешетки под металлочерепицу

Монтаж обрешетки крыши под металлочерепицу

Для монтажа применяют гвозди 3-3.5 мм, длина которых в два раза превышает толщину обрешеточных досок. Каждая фиксируется парами гвоздей по краям, максимально приближенно к оси стропил.

Важно очень точно смонтировать ряд досок у карниза, потому что по нему будут равняться все остальные, он должен быть закреплен очень надежно. Шаг между первых двух деревянных реек делают меньше остальных

Перед тем как монтировать первые две доски, для уточнения правильности расчетов расстояния, можно наживить два обрезка на контробрешетку. Сверху кладется профильный лист, после, опытным путем определяется необходимый выступ металлочерепицы.

Нужно помнить, что установка обрешетки под металлочерепицу осуществляется только после гидроизоляции.

Если не исключен такой вариант, что вентиляция будет недостаточной, при установке обрешетки рекомендовано применять , во избежание скопления конденсата снизу кровельных листов. Гидроизоляционный материал поглотит влагу со стороны теплоизоляционного слоя и предотвратит накопление влаги, вызванное атмосферными колебаниями.

Выбор материала

Важно, чтобы пиломатериалы были хорошо высушены, без гнили и насекомых.Обратите внимание, чтобы толщина была одинаковой. Доска, если она плохо или неправильно высушенная со временем перекосится, закручиваясь в винт, а вам это не нужно

Для простых архитектурных конструкций крыш используются доски 25х100. Для монтажа черепицы с основанием из толстой оцинковки и замысловатых конфигураций укладываются доски 32х100. Для конструкций с большим шагом стропил применяется брус, размерами 50х50, 40х60 мм.

Расчет обрешетки под металлочерепицу

Не забудьте, при , у карниза монтируется две доски, для обеспечения необходимой прочности кровельного настила.

Усилить потребуется места соединений с печными трубами, слуховым окном, вентиляционными коробами.

При соблюдении всех условий расчета к получившемуся результату обязательно добавляется еще 10%. Это связано с тем, что при монтаже пиломатериал подрезается до нужных размеров, его часть пускается в отходы.

Инструменты

От полноты набора инструментария, зависит ход и удобство выполнения работы. Поэтому возьмите на заметку, какие приспособления вам пригодятся для монтажа обрешетки:

Желательно обзавестись красящим шнуром (отбивкой), инструмент для нанесения равных отрезков — «лошадка». Заготовленный заранее шаблон облегчит нанесение разметки.

Монтаж обрешётки

Собираясь сооружать обрешётку, надо иметь в виду, что для крыши с ендовами элементы основания под кровельный материал выкладывают сверху вниз, принимая во внимание длину хвоста кровли. Иногда, если он чересчур длинный, монтируют добавочную доску, которая поможет крепко зафиксировать планку конька

Монтаж обрешётки под металлическую черепицу выполняют в следующей последовательности:

  1. Первый элемент основания при помощи измерительной рулетки кладут идеально прямо вдоль карниза. В этот момент следят за тем, чтобы доска не вышла за пределы свеса карниза.

  2. Через 30–40 см (расстояние равно длине волны, уменьшенной на 7 см) располагают следующий элемент обрешётки. Но перед этим обязательно убеждаются в правильности выбора промежутка, для чего две планки кладут на землю на определённом расстоянии друг от друга и накрывают листами черепицы. Если выступ получается слишком длинным, решение относительно зазора нужно корректировать, ведь вода будет переливаться за край жёлоба. Очень короткий выступ — тоже повод для внесения изменений, так как влага станет просачиваться в область между жёлобом и лобовой доской.
  3. На крыше закрепляют торцевые и коньковые доски. Ветровую планку размещают над уровнем обрешётки, то есть на высоте 3,5–5,5 см, потому что этот параметр соответствует подъёму листа кровельного материала. Для облегчения задачи по фиксации конька на нужном участке прикрепляют добавочные деревянные элементы сечением 2,5х10 см.

  4. Остальные элементы обрешётки выкладывают так, чтобы между ними создавался промежуток, равный длине волны (обычно 35 или 40 см).

  5. В месте прохождения через кровлю трубы от печного оборудования, около окна чердачного помещения и возле стены (когда сооружается многоуровневая крыша) фиксируют дополнительные планки.
  6. Там, где это необходимо, прикрепляют кронштейны, которые понадобятся для прикручивания желобов. Каждый последующий крепёжный элемент располагают дальше предыдущего на 50–60 см. Кронштейны непременно устанавливают по краям кровли, причём их крепят таким образом, чтобы жёлоб был наклонен хотя бы на 3 градуса. Угол измеряют строительным уровнем и шнуром.

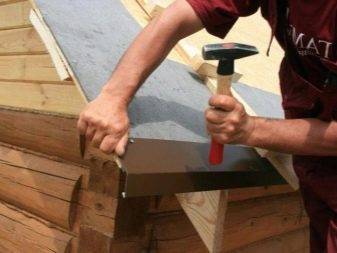

  7. По свесу кровли приделывают карнизную планку. При этом действуют по-особенному — нижним краем доски перекрывают кромку жёлоба. Так удастся позаботиться о стоке влаги с планки прямо в водосборник. К стропильным ногам прибивают нижнюю доску основания под металлочерепицу.

В случае использования металлической черепицы элементы обрешётки полагается закреплять на стропильной системе гвоздями, длина которых в несколько раз больше толщины прибиваемой доски. Длина крепёжных элементов стандартный, то есть 3–3,5 см, ведь более толстые гвозди могут расколоть деревянные планки.

Для крепления обрешётки под металлочерепицу годятся гвозди длиной 35 мм

К каждой стропильной ноге доска обрешётки фиксируется двумя гвоздями, прибиваемыми точно в центр стропила и обязательно по краям планки.

Правила монтажа каркаса для кровельного материала

Когда мы выбрали, приобрели и правильно подготовили пиломатериалы для обустройства обрешетки, можно начинать монтаж.

Выполняются эти операции без особых трудностей, но все же подходить к работе стоит достаточно ответственно:

  1. Поверх стропил укладываем гидроизоляционный материал, который защитит подкровельное пространство от затекающих капель влаги, а теплоизоляционный слой крыши – от конденсата.

Схема обустройства нижнего края

  1. Далее делаем разметку по стропилам. Расстояние между досками обрешетки крыши под металлочерепицу обычно указывается производителем, но чаще всего составляет около 350 мм от нижней кромки одной детали до середины следующей.
  2. Для профнастила, обладающего хорошей несущей способностью, шаг можно делать гораздо большим – от 50 до 150 см в зависимости от профиля и толщины материала.
  1. Для крепления обрешетки используем гвозди или саморезы по дереву. Длина крепежа должна быть минимум вдвое больше толщины деревянных деталей.
  2. Каждый край крепим на лаге двумя гвоздями/саморезами. Использование одной точки крепления в средней части приведет к тому, что при высыхании края деформируются и поднимутся, нарушая тем самым герметичность кровли.

Сборка каркаса из сырья, пропитанного антисептиком

Расчет пиломатериалов для обрешетки под металлочерепицу

Любой хозяин стремится сократить или не допустить лишних расходов на покупку тех или иных строительных материалов, ведь редко бывает излишний бюджет на строительства дома, особенно если для этого оформлен кредит.

Для расчета пиломатериалов на монтаж обрешетки по уже готовой стропильной системе должен проводиться точный замер с помощью рулетки. Измеряются длина и высота всех скатов, учитывается расход на выпуски обрешетки за карниз, расход на лобовые доски. В некоторых случаях обрезной доской подшиваются также фронтоны.

  1. Площадь одной доски 0,15*6 = 0,9 кв.м.;
  2. Количество необходимых досок 80/0,9 = 89 шт.;
  3. Объем в кубических метрах 1 доски 0,15*0,025*6 = 0,0225 м3;
  4. Кубатура всех необходимых досок 89*0,0225 = 2,0025 м3.

Для монтажа сплошной обрешетки непосредственно на скатах потребуется 2,0025 м3 пиломатериалов.

Если же обрешетка разреженная, то расчеты проводятся с учетом шага между досками или брусками. Чаще всего расчет материалов проводится в компьютерных программах, но можно воспользоваться и простым расчетом.

Например, общая площадь двускатной крыши – 80 кв.м, ширина скатов – 8 м., длина скатов – 5 м., шаг будущей обрешетки – 350 мм.

  1. Количество досок на 1-м скате 5/0,35 = 14 шт.;
  2. Общий погонаж досок на 1-м скате 14*8 = 112 м.п.;
  3. Общий погонаж досок на 2-х скатах 112 м.п.*2 = 224 м.п.;
  4. Количество 6-метровых досок 224 м.п./6 = 37 шт.;
  5. Общий объем пиломатериалов для обрешетки 37*0,0225 = 0,8325 куб.м.

Обрешётка — конструкция, которая служит основой для укладки металлочерепицы, монтируется из досок одинакового размера. Все виды строительных работ, в том числе и процесс устройства обрешетки, имеют ряд особенностей, с которыми необходимо ознакомиться, чтобы смонтировать надежную кровлю.

Критерии выбора

Выбор обрешетки происходит на основе грамотного расчета, учитывающего все особенности конструкции кровли. Эти вычисления помогают найти оптимальный материал для ее изготовления, необходимое сечение и расстояние между ее элементами. На выбор конструкции влияют следующие критерии:

  • Угол наклона скатов крыши. Чем больше уклон, тем меньше на поверхности кровли скапливается снега, а значит меньше нагрузка на стропильный каркас, за счет чего можно увеличить шаг между элементами обрешетки.
  • Вид кровельного покрытия. Если материал имеет жесткую форму и не деформируется в процессе эксплуатации, то для его монтажа используют разреженную или решетчатую обрешетку, так как ему требуется минимальная поддержка. Мягкие покрытия, напротив, укладываются на сплошное основание.
  • Климатические условия. Если строительство ведется в регионе со снежными зимами, то следует усилить обрешетку дополнительными элементами, чтобы она была способна выдерживать дополнительную нагрузку во время снегопадов.

Выбор обрешетки в зависимости от кровельного материала

Выбор шага обрешетки

Виды конструкций

В конструкции крыши предусматривается одна из двух разновидностей обрешетки — сплошная или разреженная; какую из них предпочесть, в каждом конкретном случае решается после выбора финишного покрытия. Особенности данных видов характеризуется следующими параметрами:

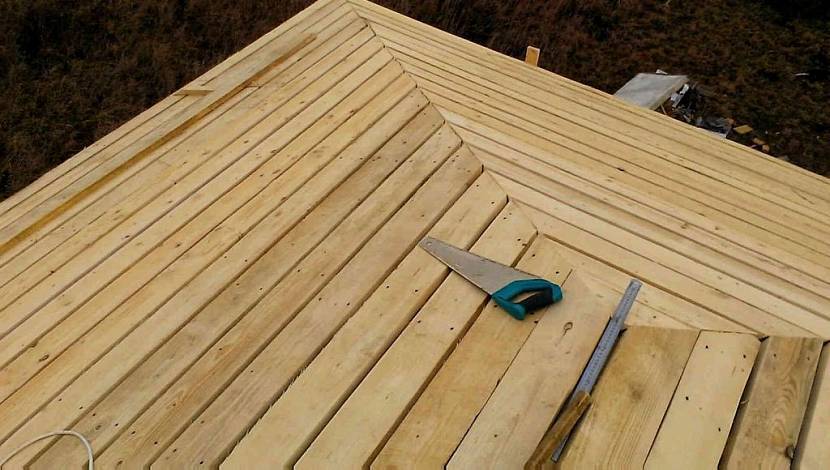

Сплошная обрешетка

Влагостойкий листовой материал (ФСФ или ОСП) укладывается с зазором, не превышающим 1 см. Такая закладка отступа позволяет при эксплуатации компенсировать изменения линейных размеров материала (при повышении влажности и температуры воздуха происходит расширение и наоборот).

Для обустройства сплошной обрешетки предпочтительнее выбирать листы, а не доски. Преимущество такого выбора — идеально ровная поверхность, свободная от перепадов, неизбежных при использовании досок. У сплошного основания имеются и некоторые недостатки:

Затратность. Фанера и плитный материал (ОСБ) обходятся дороже досок, поэтому сооружение такого основания приведет к увеличению бюджета строительства.


Сплошная обрешетка из доскиИсточник krysha-expert.ru

  • Появление конденсата. Плотная укладка затрудняет циркуляцию воздуха под кровлей. Если вентиляционный зазор не предусмотрен, в кровельном пироге неизбежно начнет задерживаться влага, что отрицательно скажется на его качестве и погубит утеплитель (если он предусмотрен).
  • Необходимость. Сплошное основание является технологической необходимостью для гибкой черепицы. Для металлочерепицы логичнее устроить разреженную обрешетку, это будет практичнее и экономнее.

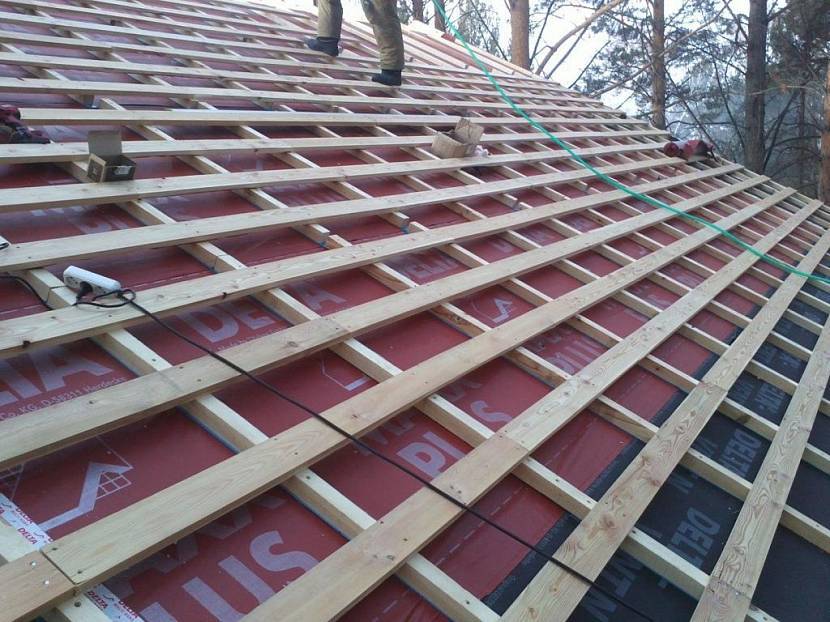

Разреженная обрешетка

Независимо от конструктивных особенностей крыши, оптимальным пиломатериалом для разреженной конструкции (для большинства кровельных покрытий) считается:

  • Брусок сечением 5х5 или 6х6 см.
  • Доска для обрешетки крыши толщиной 2-4 см.
  • Качество. Необходимое условие — выбор древесины не ниже 2 сорта. Сучки и другие дефекты на низкосортном пиломатериале могут со временем стать причиной поломки части элементов под весом снега. Другое условие — приобретать следует хорошо просушенную древесину. Сырой пиломатериал непременно начнет деформироваться, а крепежные элементы (гвозди, саморезы) ослабнут и начнут выпадать.


Разреженная обрешеткаИсточник kabanchik.ua

Шаг обрешетки, смонтированной вразрядку, подбирается с учетом выбранного финишного покрытия; он варьируется в достаточно узких пределах. Такое основание пригодно при укладке керамической черепицы, волнистого шифера, металлочерепицы.

Требования к материалам

Для того чтобы качественно организовать контробрешетку, потребуется правильно выбрать дерево. При наличии тяжелой кровли, например, черепицы или металлочерепицы лучше отдать предпочтение сосновому или дубовому брусу. Для легкого покрытия или мягкой кровли рекомендуется использовать деревянные рейки из хвойных пород деревьев.

Для монтажа контрреек подойдет цельный брус без трещин и сучков с влажностью 20 и менее процентов. Материал с гнилью и синевой использовать запрещается. Крепят систему кровельными гвоздями с оцинкованным покрытием. Размер бруска выбирают с сечением 0, 25 – 0, 3 см. В высоту контробрешетка обычно достигает от 0, 2 до 0, 5 см.

Для проведения работы потребуется приобрести уплотнитель. В этом случае принято пользоваться уплотнительной лентой, которая герметизирует и защищает место фиксации контрреек. Ее наклеивают на контробрешетку или мембрану по всему периметру системы. Благодаря этому изделию, нижняя часть конструкции из бруса не страдает от пагубного влияния влаги и конденсата.

Как делать обрешётку и укладывать металлочерепицу

После того как закуплены, рассортированы, обработаны пиломатериалы и определён шаг согласно выбранной металлочерепице, приступают к набивке обрешётки.

  1. На стропила с помощью саморезов или гвоздей крепят обшивку из досок (бруса), на которую укладывают гидроизоляционный материал и фиксируют его контррейками с интервалом 0,5 м.

  2. Набивают обрезные доски выбранного сечения поперечно параллельно коньковому прогону. Карнизную (нижнюю) доску используют на 10–15 мм толще, чем остальные. При этом строго выдерживают расстояние между горизонтальными досками (шаг обрешётки) согласно волне профиля.

  3. Возле конька закрепляют к стропилам две дополнительные доски с расстоянием между ними 5 см. Они послужат опорой для конька. Сверху укладывают коньковую планку.

  4. После набивки обрешётки приступают к креплению металлочерепицы.

Проверить правильность укладки можно народным способом — на земле монтируют пробную конструкцию, выдерживая такой же угол наклона, прикладывают к ней лист металлочерепицы и поливают водой. Слишком быстрый поток воды переполнит водосточные желоба, вода будет переливаться через край и подтоплять фундамент. Медленный поток приведёт к застаиванию, порче досок и сырости подкровельного пространства. Поэтому выбирают оптимальный вариант, увеличивая или уменьшая высоту этих рядов и подбирая приемлемое расстояние между ними.

Проверка правильности набивки обрешётки поможет избежать перелива воды через водосток и предотвратит намокание фундамента и наружных стен

Для работы понадобятся следующие инструменты:

  1. Молоток.
  2. Строительный уровень.
  3. Ножницы по металлу и ножовка.
  4. Шуруповёрт.
  5. Рулетка и строительный уголок.

Нужно подумать и про крепёжные элементы — оцинкованные гвозди Ø 3–3,5 мм и саморезы, укомплектованные шайбами под тон кровельного покрытия и эластичными уплотнителями. Самыми лучшими марками саморезов считаются Ferrometal и SFS, способные выдержать экстремальные нагрузки. Желательно использовать фирменные саморезы. Конечно, они почти вдвое дороже, но зато будет выдержана герметичность крепления.

Чтобы отличить подлинные крепежи от поддельных, нужно пассатижами сдавить шайбу. На фирменных саморезах прокладка и цветная поверхность сохранятся в целостности. А вот на некачественных изделиях повредится уплотнитель и отслоится краска. Кроме того, на поддельных деталях резиновую прокладку легко отделить от шайбы. Использование таких крепёжных элементов приведёт к протечкам в местах крепления.

Протечки могут возникнуть также из-за нарушения вертикального положения самореза при его вкручивании и слишком близкого крепления к волне, в результате чего не исключено повреждение покрытия.

Правильное крепление фирменными крепёжными элементами защищает кровельное покрытие от протечек и сохраняет гарантию от производителя укрывного материала

Для крепления металлочерепичного покрытия к обрешётке используют следующие саморезы:

  • металл-дерево (саморезы по дереву) 4,8х28 мм или 4,8х35 мм (при больших ветровых нагрузках) — для крепления листов к деревянной обрешётке и для сшивания листов металлочерепицы между собой;
  • металл-металл (крепление по металлу) 4,8х19 мм, 5,5х25 мм, 5,5х35 и 5,5х50 мм — для фиксации металлочерепичных листов к металлической основе;
  • металл-дерево 4,8х60 мм, 4,8х70 мм и 4,8х80 мм — для укладки черепицы Weckman по деревянной обрешётке и монтажа кровельных доборов — снегозадержателей, ендов, аэраторов, коньковых планок и т. д.

К тому же любая страховая компания откажет в страховке объекта, где качество крепёжных элементов вызывает сомнение.

Видео: монтаж обрешётки и металлочерепицы

От правильного устройства обрешётки под металлочерепицу, а также от использования добротных материалов зависит срок годности кровли, её функциональные и эксплуатационные свойства. А это спокойствие, уют и комфорт во всём доме. Надеемся, что информация, изложенная в этой статье, поможет сделать крышу дома надёжной и долговечной. Удачи вам.

Обрешётка для металлочерепицы и шифера – в чем разница

По технологии монтажа обе разновидности отличаются мало. В обоих случаях на поперечные балки, поверх гидроизоляции, укладываются несущие доски с заданным шагом, величина которого зависит от длины волны шифера или металлической черепицы.

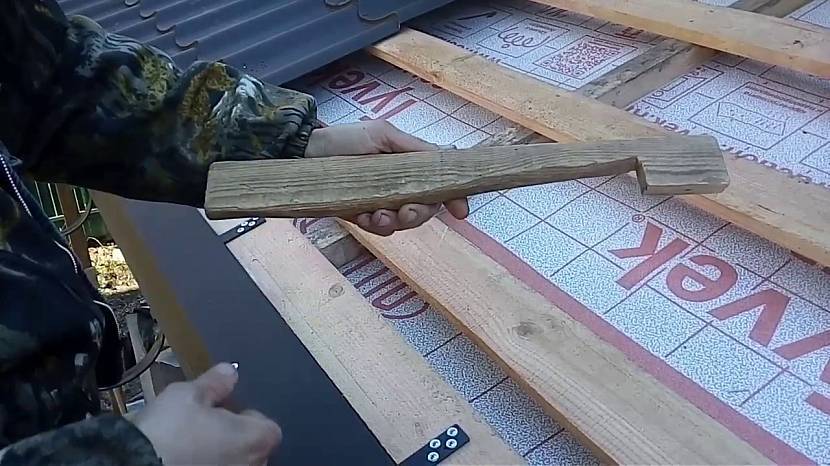

Шаблон для укладки обрешёткиИсточник ytimg.com

Основное отличие – в массе. Хотя асбестоцементные листы обладают немалым весом, металлические изделия значительно тяжелее. Также они отличаются большим качеством и в случае повреждения требуют сложного ремонта. Все это значительно повышает требования к обрешётке – она изготавливается из более толстых и качественных брусьев.

Также металл часто дополняют слоем гидроизоляции или дополнительно обрабатывают гидрофобными веществами, поскольку без защиты он быстро подвергается коррозии. Шифер не требует подобных мер, однако его главный недостаток – неспособность выдерживать ударную механическую нагрузку.

Монтаж обрешетки

Потребуются гвозди с длиной, в два раза превышающей толщину доски, и диаметром 3-3.5 мм. Они будут использоваться для крепления. Доска по краям фиксируется на 2 гвоздя, забивать их нужно как можно ближе к оси стропила.

В первую очередь стоит заняться креплением ряда досок у карниза. Выполнить задачу нужно максимально аккуратно, поскольку они будут использоваться для выравнивания листов профиля. Предварительно следует нанести разметку, а потом качественно их закрепить. При этом первая доска по толщине должна не менее чем на 10 миллиметров превышать толщину остальных реек. Точные указания по размерам можно узнать в сопроводительных документах к профилю. Разница в толщине нужна для нивелирования перепада листовых опор.

Расстояние от первой до второй рейки должно быть меньше, чем шаг между остальными. Измерять его нужно от края первой и до центра второй доски. При расчете стоит учитывать длину выступа края листа и наклон кровли. Еще этот параметр зависит от планируемого диаметра водосточной системы. Но существует специальная таблица, из которой можно узнать необходимые размеры.

Возможные ошибки при монтаже обрешетки крыши под металлочерепицу:

  • Если выступ получится больше нужного, то начнутся проблемы с водоотводом, жидкость станет переливаться через канавку отлива;
  • Меньшие размеры выступа тоже нарушат отвод жидкости;
  • Нестыковка профильных листов;
  • Сложности при установке торцевых и фронтонных планок;
  • Слабое крепление к обрешетке.

Материал для обрешетки

Наиболее распространенный материал для обрешетки — обрезная доска из сосны (допускается ель, пихта и лиственные породы). При сплошной обрешетке могут использоваться листы ОСП, фанеры или обыкновенная доска, закрепленная с шагом 10 — 15 мм.

При выборе пиломатериалов не стоит пренебрегать их качеством. Доска должна иметь минимум дефектов () и быть хорошо просушенной (остаточная влажность не должна превышать 22%). Последствия при использовании сырых досок  — кручение и иные деформации. Трудно предугадать, как это скажется на конечном результате. Поэтому, единственное верное решение — тщательный выбор у надежного изготовителя.

Рекомендуется приобретать пиломатериалы, обработанные специальными составами. При желании, такую обработку можно произвести самостоятельно. Используя антисептические составы, вы защитите древесину от биологического разложения, грибка и поражения насекомыми.

На что еще следует обратить внимание при выборе доски для обрешетки? На толщину. Приобретая одну партию у поставщика, вы вряд ли столкнетесь с разбежкой данного параметра

В противном случае тщательно отбирайте доски и следите чтобы их толщина минимально варьировала в пределах нужного размера. Разница в толщине приведет к перепадам и снизит качество кровельных работ.

Оптимальный размер доски (бруса) в зависимости от конструкции кровли:

Шаг стропилдо 600 мм600 — 800 ммболее 800 мм
Сечение доски (бруса)25 × 100 мм32 × 100 мм50 × 50 мм

Помимо дерева, в качестве обрешетки может использоваться стальной шляпный профиль. В этом случае и всю стропильную систему целесообразно выполнить из профиля.

Металлическая кровельная обрешетка монтируется саморезами за оба фланца (края) к стропилам или контробрешетке. Под металлочерепицу с шагом волны 350 мм профили укладываются с шагом 350 мм. С таким же шагом можно укладывать обрешетку для покрытия с волной 175 мм . При использоваться металлочерепицы с маленькой волной 145 мм рекомендуемый шаг профиля  — 145 мм или 290 мм.

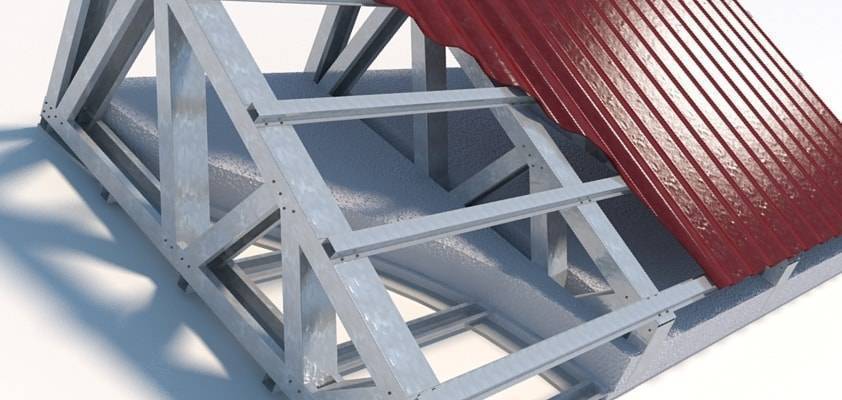

Металлическая обрешетка

Металлическая обрешетка менее распространена, но имеет ряд преимуществ:

  • В сравнении с доской, при использовании металлической обрешетки за счет перфорации профиля значительно улучшается естественная вентиляция подкровельного пространства и отвод конденсата.
  • Геометрия у металлической обрешетки идеальная.
  • Стальной профиль не боится влаги. Он имеет цинковый защитный слой.
  • Срок службы может достигать 100 лет.
  • При использовании профиля не требуется окраска или специальное обслуживание.
  • Данная обрешетка имеет высокую прочность за счет специальной формы сечения и наличия нескольких ребер жесткости.
  • В отличие от дерева оцинкованная сталь является негорючим материалом.

Заключение

Основная цель монтажа контрбрусьев — устройство вентилируемого канала для гидроизоляции. Для защиты от воды может выступать пленка, рубероид либо мембрана. Вентиляция здесь создается между гидроизоляцией, стандартной обрешеткой и кровлей.

Постепенно, изнутри покрытия может скапливаться конденсат, способный вызывать гниение конструкции, чему и препятствует контробрешетка, так как благодаря движению воздуха выводятся излишки влаги. Брусья лучше брать с сечением 30×50 мм.; при более сложной конструкции — 50×50 мм.

Если вы занимаетесь устройством современной кровли, будь то профнастил, шифер или металлочерепица, обязательно осуществите монтаж контрбрусьев. Места нахлестов и стыков любого кровельного покрытия не предполагают полной герметичности. А контробрешетка позволит закрепить гидроизоляционную пленку и тем самым улучшит качественные характеристики всей конструкции.
