Ломаная крыша стропильная система расчет с размерами: чертежи, формулы + калькулятор онлайн

Разновидности стропильных систем

Устройство ломаной крыши очень простое — скат ее как бы разламывается на нижнюю и верхнюю части, каждая из которых устанавливается под своим углом. Чаще всего их монтируют под углом 60–70°, и 15–30° соответственно.

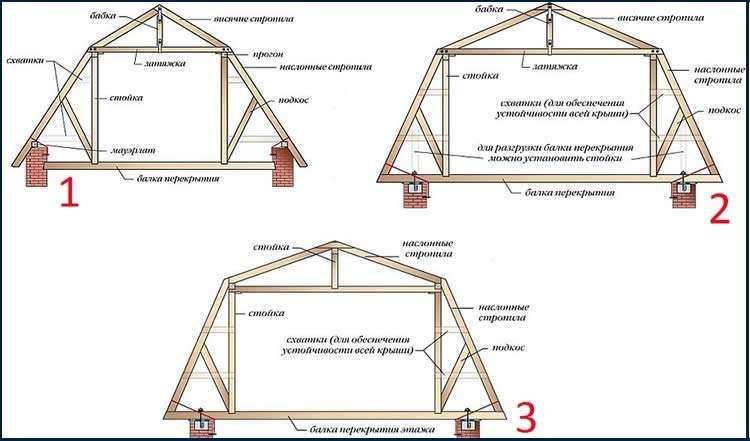

На основании конструктивных особенностей мансарды можно выделить такие виды мансардных ломаных крыш.

  1. Используется два вида стропил: висячие и наслонные. Балки перекрытия мансарды устанавливаются, немного не доходя до краев стен нижнего этажа. Нижний скат делается из наслонных стропил, которые крепятся к стенам дома при помощи мауэрлата. Из стоек делается каркас стен мансарды. Такие треугольники устанавливаются вдоль стен и связываются схватками. Сверху к ним присоединяются треугольники из висячих стропил, опирающихся на затяжку.
  2. Чтобы увеличить площадь помещения, нижние края стропил можно вывести за пределы дома. В таком случае крепиться они будут не к мауэрлату, а к перекрытию, которое, в свою очередь, удерживается на внешних стенах дома при помощи мауэрлата. Стропила обязательно поддерживаются подкосами. Стойки углубляются в балки перекрытия не более чем на треть их толщины.
  3. Эта стропильная система ломаной крыши отличается тем, что верхние треугольники делаются из наслонных, а не висячих стропил. Затяжки при этом являются опорами для стоек верхних треугольников.

Сравнение «полезной вместимости» мансардного помещения в домах с крышей обычного двускатного и ломаного типа

Для «чистоты эксперимента» возьмем два здания, с совершенно одинаковыми размерами в основании, например, с шириной стены по фронтонной части в 6 метров (как показано на иллюстрации). Высота стены до линии перекрытия – 4 метра, и такое же расстояние отложено по вертикали от перекрытия до высшей точки крыши – конька. Различие – в конструкции крыши: слева обычная двускатная, справа – ломаного типа.

Примем, что желательная нам высота потолка в жилой мансарде должна составлять 2,5 метра, и попробуем «вписать» это помещение в пространство чердака. Если даже не обращать внимания на проставленные размеры, то результат, как говорится, виден «невооружённым глазом».

Ну а если оперировать языком цифр, то видно, что даже при весьма большой крутизне скатов в двускатной крыше (а здесь она составляет около 53 градусов), ширина пространства, удовлетворяющего требованию комфортной высоты потолка – чуть больше 2 метров. Иное дело – в мансарде со стропильной системой ломаного типа – ширина «обитаемой зоны» возросла практически вдвое. Еще показательнее это будет выглядеть, если вычислить площадь такого помещения – очевидно, что при довольно скромных размерах здания, скажем, при длине дома в 8 метров, только выигрыш в площади составит порядка 16 м². А это, согласитесь, размер вполне приличной комнаты в городской многоэтажке!

Так что, несмотря на повышенную сложность в возведении крыши ломаного типа, такая затея выглядит вполне оправданной.

Основные элементы конструкции мансардной ломаной крыши

Теперь давайте взглянем, из каких же элементов состоит конструкция стропильной системы ломаного типа. Сразу оговоримся о том, что схем существует немало, и все их рассмотреть – в масштабе одной статьи просто нет возможности. Поэтому выделим две основных, наиболее часто применяемых при самостоятельном строительстве.

Возведение крыши

Закончив расчет ломаной двухскатной крыши, можно приступать к ее строительству. Чтобы иметь полное представление об очередности производимых работ, рассмотрим возведение конструкции на доме квадратной формы размером 8×8 м.

Закладывание основы

Вся стропильная система держится на основе, в качестве которой выступает мауэрлат с балочным перекрытием. Приблизительный расчет параметров указывает оптимальное сечение используемых деревянных балок 10×20 см. Часто стены дома состоят из наружной конструкции, например, облицовочного кирпича, и внутренней конструкции, например, саман или песчаник. Так вот мауэрлат надо располагать на внутренней конструкции. Снаружи в будущем он спрячется за кирпичом. Верхняя часть мауэрлата должна на 3 см выступать выше кирпичной кладки, чтобы вся нагрузка от крыши легла на него, а не на наружную стену. Следующим монтируют балочное перекрытие. Первыми укладывают крайние балки. Они должны выступать за стены, что обозначит размер карниза. Обычно выступа 50 см будет достаточно. Между крайними балками натягивают веревку, и по ней укладывают промежуточные элементы. Расчет расстояния между балками основывается на шаге стропил. Именно стропильная система будет к ним крепиться в будущем.

Последними устанавливают короткие балки, идущие от крайних боковых элементов. Расстояние между ними можно увеличить до 1 м. К мауэрлату балки прибивают гвоздями длиной 15 см или прикручивают саморезами с помощью металлических уголков.

Крепление стоек

Монтаж вертикальных стоек начинают по краям, используя брус сечением 10×15 см. Между ними натягивают шнур и приступают к монтажу промежуточных стоек с доски сечением 5×15 см. Устойчивость стойкам придадут распорки, временно закрепленные к балкам. Подгоняя стойки надо учесть, что их высота должна превышать уровень чистового потолка на 10 см.

Укладка прогона

Сверху стоек монтируют прогон из доски сечением 5×15 см. Получившаяся конструкция является будущими стенами мансарды. Усилить прогоны помогут смонтированные кровельные уголки, а также ригеля. В рассматриваемом примере конструкции дома, длина ригелей будет 5,5 м. Сечение деревянных элементов рассчитывают программой. Например, при ширине доски 20 см ее толщина составит 5 см. Если при монтаже получились прогибы, их исправляют подвесками. Это увеличивает нагрузку на стропильную систему верхних скатов, что требует пересмотреть расчет сечения деревянных элементов. Оптимально использовать вместо доски сечением 5×15 см аналогичные элементы большего сечения, например, 5×20 см. Каждый ригель фиксируют временной подпоркой посередине пролета. Это избавит от провисания деревянных элементов и позволит по ним передвигаться во время работы. Выставленные по уровню все ригеля скрепляют сверху доской сечением 2,5×15 см, отступая от центра примерно на 20 см.

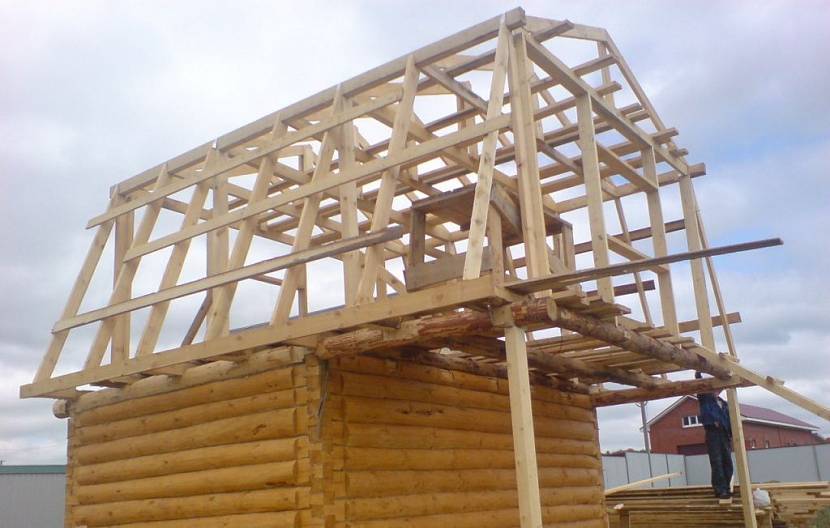

Монтаж стропил

Стропильная система двухскатной ломаной крыши начинает возводиться с боковых элементов. Для удобства делают шаблон, а по нему уже выполняют запил верхних концов балок.

Монтаж стропил верхних скатов производится по предварительно изготовленному шаблону. Небольшую доску размером 25×150 см устанавливают вертикально на крайнем ригеле. Один из ее углов обязательно должен сойтись с осью крыши. К получившейся стойке прикладывают другую доску. На ней сверху и снизу наносят разметку запилов. По получившемуся шаблону собирают на земле 2 стропила. Помощники подают их наверх здания, где производится установка по краям будущей крыши. Для устойчивости стропила фиксируют подкосом. Следующими на земле аналогично изготавливаются промежуточные стропила. Они монтируются по натянутой веревке между крайними элементами. Все они фиксируются подкосами. Для восьмиметровой крыши их достаточно 4 штуки, установленных попарно в разных направлениях. До строительства обрешетки, стропильная система временно фиксируется любыми досками. Это придаст ей устойчивость.

Завершающие работы

Чтобы ригели не провисли после демонтажа временных подпорок, выполняют нашивку подвесок. Их изготавливают из доски сечением 2,5×15 см. Подвески не должны крепиться посередине каркаса, иначе они здесь просто будут мешать. Далее, осталось установить каркас фронтона и выполнить его обшивку. На этом основные работы можно считать оконченными. Осталось закрепить обрешетку, отливы, соорудить фронтон и карниз. Монтаж каркаса ломаной крыши завершен, можно начинать кровельные работы. Это тоже очень важный и трудный этап строительства, требующий участия не менее троих человек. В следующем видео наглядно показан монтаж стропильной системы ломаной крыши.

https://youtube.com/watch?v=nENtDpL0m5E

Этапы возведения

Закончив все расчеты и подготовительные этапы можно переходить к строительству. Несмотря на всю сложность конструкции ломаной крыши ее можно возвести своими руками. Для начала необходимо определиться с размерами и схемой крыши, а потом придерживаться пошаговой инструкции.

  • Первый этап строительства заключается в установке мауэрлата, к которому впоследствии крепятся концы стропил. Деревянный брус укладывается по всему периметру стен.
  • Если нижний этаж построен не из дерева, то в стенах необходимо сделать отверстия для анкеров на расстоянии 2 метра и установить крепеж. Далее, на поверхность укладывается гидроизоляционный слой и деревянный брус с отверстиями для крепежа. Затем, можно переходить к установке мауэрлата, который плотно притягивается к анкерам.
  • Следующим шагом идет установка балок перекрытия. Они будут служить потолком для первого этажа и опорой для вертикальных стоек второго этажа. В первую очередь балки монтируются с двух сторон на торцевых сторонах здания, затем между ними натягивается бечевка для указания плотности. Необходимо строго соблюдать горизонтальный уровень для качественной основы кровли. Затем, размещаются промежуточные балки. Края балок промазываются мастикой.

  • Установка стоек производится по тому же принципу. Сначала монтируются стойки по двум сторонам постройки, а затем устанавливаются промежуточные элементы. Между стойками необходимо оставлять расстояние не более 2 метров. Для фиксации стоек можно использовать временные распорки. Высота стоек должна быть на 10 см выше желаемой высоты потолка.
  • Затем, между промежуточными стойками устанавливаются прогоны и недостающие стойки. Таким образом, мансарда получает очертания каркаса внутренних стен.
  • При помощи металлических крепежных уголков к прогонам крепятся поперечные балки. Сверху все затяжки скрепляются доской – это необходимо для придания конструкции большей жесткости.
  • После этого устанавливаются стропила. Для этого на расстоянии около 1–1,2 метра на мауэрлате размечаются точки монтажа. В первую очередь устанавливаются боковые стропила, а затем промежуточные. При необходимости наслонные стропила можно подпереть подкосами.

  • После этого можно переходить к верхним стропилам. Для начала две доски устанавливаются и соединяются между собой с боковой части дома. Крепление фиксируется с затяжками. Если длина мансарды не превышает 10 метров, для придания конструкции большей жесткости необходимо использовать подкосы. В ином случае необходимо выполнить продольное соединение коньковой балкой. Далее, устанавливаются остальные пары стропил.
  • Затем, нашиваются подвески, которые необходимы для того, чтобы затяжки были надежно зафиксированы без временных подпорок. После этого устанавливаются каркас фронтона и фасадные составляющие: окна, двери, балкон.
  • Заключительный этап возведения заключается в обшивке фронтов и крепления обрешетки. Шаг обрешетки выбирается индивидуально, исходя из выбранного кровельного материала.

Что нужно знать для проведения расчетов

В интернете можно найти множество онлайн калькуляторов, при помощи которых можно рассчитать мансардную крышу. Они могут быть специализированными – для расчёта сечения основных несущих элементов, полезной площади помещения, угла наклона скатов или распределения нагрузки на стропильные ноги или универсальными. Пользоваться второй разновидностью онлайн калькуляторов для неспециалистов в строительной сфере довольно сложно, так как эти программы потребуют для расчёта гораздо больше изначальных данных и оперируют такими специфическими терминами как мауэрлат, подкосы, стропила и т.п.


Внутренние пространство мансардной комнатыИсточник houzz.ru

Выделим основные элементы конструкции, размеры и количество которых должен выдать калькулятор крыши мансарды:

Стропильные ноги

Основной несущий элемент конструкции крыши. Для жилых домов, чаще всего, в качестве материала изготовления стропил применяются балки круглого или квадратного сечения. Допускается использование? как массива древесины, так и клееного бруса. Различают два типа стропил:

  1. Наслонные (от слова прислоняться) нижние концы устанавливается на стену здания, в средней части опираются на промежуточные опоры. Применяются в конструкциях ломаных крыш, если ширина пролета между несущим основанием превышает 4,5 м;
  2. Висячие – применяются, если в строении не имеется внутренних несущих элементов: колонн, стен, балок, на которых могут расположиться дополнительные опоры. Максимальная ширина пролета составляет 6,5 м. Висячие стропила формируют покатые крыши и не слишком удобны для создания мансардных этажей.


Конструкции наслонных и висячих стропильных системИсточник blues-dev.ru

Стойки

Дополнительные несущие элементы (столбы), дающие конструкции крыши дополнительную прочность. В мансардах небольшой площади с упрощенной конструкцией они опираются на плиты перекрытия и поддерживают непосредственно стропильные ноги. В более сложных конструкциях мансардных крыш стойки опираются на лежни и являются несущим основанием для прогонов;

Мауэрлат

Один из наиболее важных элементов стропильной системы. Предназначен для перехода от бетонной или кирпичной стены к деревянным конструкциям. Проще говоря, это брус сечения от 150х100 мм до 200х200 мм, который укладывается на несущую стену вдоль нее и является основной опорой для стропильных ног. В качестве материала изготовления используются хвойные породы древесины

Особое внимание необходимо уделить вопросам защиты элемента от влаги и плесени, а также гидроизоляции между стеной и мауэрлатом

Лежни

Фактически, это тот же мауэрлат, но расположенный не на стене, а на чердачном перекрытии. Его основное назначение распределение нагрузки от стоек по большей площади. То есть стойки не будут давить на пол чердака в одной точке размерами 150х150 мм (что чревато повреждением перекрытия). Лежень распределяет давление от стоек на большую площадь, аналогично тому, как лыжи распределяют вес человека, и он не проваливается в снег.

Прогон

Несущий элемент, предназначенный для поддержки стропил. Применяется, если скат крыши имеет большую длину и/или кровельный материал имеет значительный вес.


Внешний вид, названия и расположение основных элементов стропильной конструкции мансардной крышиИсточник chrome-effect.ru

Немного об особенностях стропильной структуры

Создание стропильного каркаса для двух отделов чердачной крыши производиться по правилам, исходящих от обычной технологии постройки скатных крыш. Низ основы ломаной крыши конструируют с помощью наслонных стропильных упор «ног». В верхней части возможно применение как наслонных, так и висячих стропилин. Низ наслонных стропилин вправе основываться на мауэрлат «Мауэрла́т — элемент кровельной системы здания. Представляет собой брус или бревно, уложенное сверху по периметру наружной стены.» или на брусья перекрытия.

Основой для верхушки в большинстве случаев используется деревянная рама, наряду с этим, которая играет роль каркаса одной из стен чердака. В организации верхней части крыши обычно направлены на благоустроенность работы для деятеля.

Угол наклона скатов нижнего яруса крыши, по обычаю, гараздо отвеснее, чем верхнего. Они-то и есть явным примером применения «ломаной» технологии в постройке крыши, в виде излома. Тем не менее отвесность нижнего и верхнего яруса скатов может быть одинаковой, отчего ломаное построение может казаться обычной двускатной крышей. Из-за необходимости каркаса нижнего яруса обеспечивать возможность организации используемой области, возводят крышу типичным для ломаных крыш образом. То есть стропильная конструкция обязана располагать нужными деталями с установленной передающей способностью для постройки стен и потолка не утепленного или утепленного чердака.

Детали нижнего и верхнего ярусов рассчитываются отдельным образом, так как на стропильные ноги нагрузки воздействуют неравномерно. Также в пятиугольной ломаной крыше безусловно определяется наличием двух частей, скаты, имеющие разный угол наклона и чаще всего разную длину.

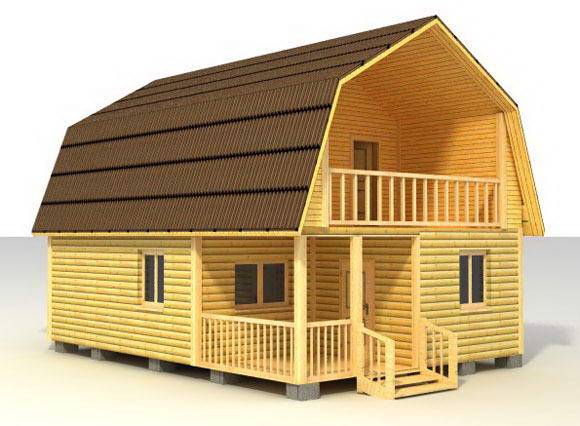

Что представляет собой ломаная крыша

Название ломаная крыша получила благодаря своей форме. Она имеет большое число линий с изломами и пятиугольную (а не треугольную, как у классических скатных) проекцию фронтона здания. Многие застройщики намеренно выбирают её ради формы, поскольку дом с ломаной крышей смотрится добротно, солидно, а с помощью доборных элементов, да ещё контрастных тону основной отделки крыши и фасада, можно получить настоящий шедевр.

Коттедж с ломаной крышей выглядит необычно и оригинально

Но по большей части она идеально подходит, когда желаемый размер мансарды не вписывается в обычную скатную крышу, которая не обеспечивает достаточную высоту чердачного помещения для комфортного там пребывания. Ломаная же конструкция благодаря перелому ската существенно уменьшает «мёртвые зоны» — неподходящее для обитания пространство.

Кстати, не всегда крышу с изломом выбирают для обустройства именно жилой комнаты. Это могут быть и «холодные» помещения — винный погребок для виноделов, тренажёрный зал для любителей спорта.

Для винного хранилища подходит любое помещение в доме — подвал, чердак, кладовка — главное обеспечить нужные климатические условия для хранения вина

В мансарде можно устроить гардеробную или просто чуланчик для хозяйственных нужд, оборудованный различными шкафчиками и полочками.

Небольшая гардеробная на чердаке — яркий пример того, как можно практично использовать все квадратные метры собственного жилья

Вариантов ломаных крыш много:

  1. Односкатные — самая простая конструкция, которую с лёгкостью можно сделать самостоятельно.

    Односкатная мансардная крыша с небольшим изломом ската — стильная и простая конструкция

  2. Двускатные — дают возможность обустроить большое чердачное помещение.

    Обтекаемая форма делает двускатную ломаную крышу устойчивой к порывам ветра и снеговым заносам

  3. Трёхскатные — издавна известные на Руси и популярные сегодня.

    Эстетика трёхскатной ломаной крыши с одной стороны ненавязчивая, а с другой — обладает несомненной привлекательностью

  4. Четырёхскатные — сложные в постройке, но красивые внешне и лёгкие, благодаря особенностям конструкции. Это позволяет обустроить большое чердачное помещение, не нагружая излишне фундамент. Поэтому четырёхскатные ломаные крыши весьма востребованы в частном домостроении.

    Четырёхскатные ломаные конструкции востребованы в частном строительстве

  5. Вальмовые, шатровые ломаные, щипцовые, комбинированные и т. д.

    Вальмовая ломаная крыша имеет сложную конструкцию и повышенную стоимость, но обеспечивает рациональное использование свободного пространства на чердачном этаже

То есть излом крыши, позволяющий увеличить чердачное пространство, применяется почти везде. По мнению строителей — если что-то можно нарисовать, значит, это можно и построить

Так-то оно так, но важно рассчитать смету заранее, чтобы впоследствии не получилось «я его слепила из того, что было»

Технические требования к ломаной крыше

К ломаным крышам предъявляются следующие требования:

высота стен мансарды должна превышать 2,2 м;
должна быть обеспечена хорошая вентиляция, чтобы влага не конденсировалась под кровлей;
кровельный материал должен иметь небольшую массу;
в конструкции должны быть предусмотрены меры против воздействия дополнительной нагрузки на стропильную систему — то есть, элементы крыши должны выдерживать не только собственную массу, но и, например, снег;
мансарда теряет тепло быстрее, чем нижние этажи, поэтому теплоизоляции должно быть уделено особое внимание;
для обеспечения пожарной безопасности все деревянные балки и элементы обрешетки следует обработать антипиренами.

Порядок расчета кровельного пирога

В качестве примера проведения расчета кровельного пирога взят монтаж ломаной крыши с использованием металлочерепицы.

Необходимы следующие материалы:

  • гидроизоляционный;
  • теплоизоляционный;
  • пароизоляционный;
  • кровельные;
  • крепежные детали;
  • доборные элементы;
  • водосточные изделия.

Для пароизоляции планируется использовать Изоспан В, стандартно его рулон имеет ширину 160 сантиметров. Согласно инструкции производителя, размер нахлеста должен составлять минимум 10 сантиметров, отсюда рабочая ширина равна 150 сантиметрам. С учетом стандартных размеров рулона получается 70 «квадратов» материала. После этого площадь кровельной поверхности делят на площадь рулона и определяют их необходимое количество.

Материал для выполнения гидроизоляции, когда строится двухскатная или односкатная ломаная крыша, рассчитывается аналогично.

Утепляться одно- или двухскатная ломаная крыша может одним из двух способов: материал укладывают либо на всю ее поверхность или только на стены и потолок мансардного помещения. Второй способ по стоимости дешевле, но поскольку утеплитель помещают между стропил, разрыв слоя материала способствует образованию мостиков холода. При выборе плиточного «Эковер Лайт 35», имеющего толщину 5 сантиметров, ширину 60 сантиметров и длину 1 метр, нужно разделить площадь поверхности кровли на площадь одного листа и полученный результат умножить на 3, поскольку толщина слоя утеплителя должна составлять не меньше 15 сантиметров.

Для проведения расчета необходимого количества металлочерепицы, когда создается одно-, двух- или четырехскатная ломаная крыша, требуется знать параметры листа кровельного материала. Если планируется двухскатная кровля, нужна длина нижнего и верхнего скатов, длина боковых прогонов и конька. Затем на вылет за стропильную ногу добавляют по 7 сантиметров к длине каждого из скатов (прочитайте статью: «Строительство крыши частного дома — подготовка «).

Стропильная система ломаной крыши, смотрите на видео:

Длину бокового прогона, а также конька делят на рабочую ширину листов металлочерепицы (ее определяют путем вычитания размера боковых нахлестов). В результате получают количество картин, которые предстоит уложить по ширине каждого из скатов.

Чтобы произвести расчет листов согласно длине, учитывают, что длина картины (максимальная) составляет 6,1 метра, стандартно длина листа равна 2,95 и 2,25 метра, нахлест по торцу – 15 сантиметров, на свес надо добавить 7 сантиметров. С учетом того, что высота бокового прогона обычно соответствует высоте комнаты в 2,5 метра, то желательно использовать листы, имеющие длину 2,95 метра.

Главная » Мансарда » Строительство мансардной крыши своими руками

Монтаж стропильной системы

Монтаж начинать следует с балок для перекрытия, которые крепят на мауэрлат, к ним крепят стропильные ноги

Важно учитывать виды мансардных крыш

Далее поэтапно выполняют ряд работ:

  • Отметить в центре балок место установки конькового элемента и опор;
  • На равном расстоянии установить стойки из досок, равным по сечению балкам перекрытия. Крепить из следует уголками, предварительно временно закрепив гвоздями для определения точности установки;
  • Первую пару стоек скрепляют затяжками из брусков;
  • На получившуюся конструкцию в П-образной форме крепятся стропила, которые устанавливаются либо на мауэрлат, либо на балку перекрытия с помощью вырубки паза;
  • Установить коньковые стропила, соединив их болтами с шайбами или металлическими накладками;
  • Жесткость конструкции обеспечивают подкосы, которые крепятся к центру бокового стропила и стойке и бабки, которые монтируются в центре затяжки.

Другие фермы выполняются аналогично и закрепляются между собой прогонами. Расстояние между фермами может быть от 60 ми до метра.

Для закрепления узлов мансардной конструкции и придания им прочности необходимо сделать их фиксацию скобами. Далее устанавливается обрешетка.

Монтаж стропильной системы

Схема монтажа

Виды

Существует несколько вариантов ломаных крыш.

  • Односкатная ломаная крыша имеет только одну наклонную плоскость. И, несмотря на простую конструкцию, она является нестандартным вариантом. Такую крышу можно возвести без помощи специалистов своими руками. Но конструкция должна иметь хороший уклон для естественного отвода осадков. Дополнительное пространство под крышей в таком доме можно использовать в качестве зимнего сада, зоны отдыха, спортивного зала или полноценной жилой комнаты.
  • Двускатная ломаная крыша имеет два ската, направленные в противоположные стороны. Такая конструкция считается наиболее прочной и устойчивой к сильным порывам ветра и осадкам. Она позволяет получить дополнительное пространство большой площади. Такая конструкция крыши наиболее выигрышно смотрится на домах прямоугольной формы.

  • Трехскатная ломаная крыша по внешнему виду больше напоминает терем. Такая конструкция придает дому оригинальную и неповторимую привлекательность. Поскольку устройство крыши не имеет дополнительной капитальной стены, вся конструкция имеет небольшой вес.
  • Четырехскатная ломаная крыша имеет самую сложную конструкцию с ломанными профилями по всем 4 сторонам дома. Такая крыша значительно расширяет пространство под крышей и позволяет обустроить просторный и удобный этаж. При этом конструкция обладает самым легким весом и не нагружает перекрытия и фундамент.
  • Вальмовая крыша имеет дополнительные элементы конструкции, которые не только расширяют пространство, но и повышают стоимость постройки.

Специалисты выделяют три вида конструкционных особенностей ломаной крыши, такие как:

  • опора нижних стропил устанавливается на мауэрлат. В таком случае балки перекрытия чердачного помещения не доходят до стен нижнего этажа;
  • нижние стропила выходят за пределы внешней стены нижнего этажа. Такая конструкция позволяет увеличить пространство под крышей. И чем больше вынос крыши за пределы конструкции дома, тем больше помещение мансарды;
  • используются только наслонные стропила. В данной конструкции нет висячих стропил, опорой для верхнего ската являются затяжки.

Особенности стропильной системы двускатной крыши

Двускатные крыши со стропильными системами под металлочерепицу, которые рассматриваются в статье, имеют свои преимущества. Прямые формы скатов отлично подходят для укладки больших листов материала.

Форма и угол кровли зависят от формы и размера дома, но важно заметить, что оптимальный угол крыши под металлическую черепицу составляет около 20 градусов. Если угол будет острее, то для монтажа обрешетки и кровли понадобится больше расходного материала, чтобы стропило смогло удержать их на себе

Если угол будет острее, то для монтажа обрешетки и кровли понадобится больше расходного материала, чтобы стропило смогло удержать их на себе.

Для более пологой крыши потребуется больше гидроизоляции, так как на ней будут задерживаться выпавшие осадки.

Каркас двускатной крыши состоит из:

  • мауэрлата – это брус, уложенный на несущие стены для опоры стропил снизу;
  • стропила – деревянного бруса, призванного в совокупности с такими же брусьями поддерживать крышу и уберегать от внешних воздействий;
  • стойки, либо ригеля (в зависимости от выбранного типа стропильной системы) – нужны для дополнительной поддержки каркаса;
  • обрешетки – досок, устилаемых на стропильные брусья по всей поверхности крыши для крепления к ним кровельного покрытия.

Теперь стоит разобраться с разнообразием каркасов крыш.

Стропильные системы двускатных конструкций бывают двух типов:

  • наслонная система.
  • висячая система.

Наслонная система применяется в домах, у которых, помимо стен по периметру, есть внутренняя несущая перегородка. Внутренняя стена нужна для установки на ней лежня, на котором будут закреплены стойки.

Стойки используются, чтобы подпирать коньковый прогон в месте стыковки его и верхних частей стропильных брусьев.

Висячая система используется в домах, где всего две несущие стены. Такой вариант каркаса применяется именно тогда, когда между несущими стенами соблюдается расстояние не более 7 метров, иначе без дополнительной опоры на большем расстоянии каркас может стать потенциальной угрозой жизни.

В такой системе применяются затяжки и ригели для разгрузки стропил и стен.

Помимо висячей и наслонной систем, применяются варианты, в которых комбинируются некоторые элементы обоих типов каркаса – все они отлично подходят для устройства крыши под металлочерепицу.

Сборка

В большинстве случаев строительство мансардной крыши начинается с устройства мауэрлата

Важно строго горизонтальное положение, параллельное, надёжное крепление его брусьев


Стропильная конструкция мансардной крышиИсточник kryshagid.ru

Для монтажа стропильной системы практикуется два варианта: элементы стропильной системы на земле собираются в фермы, поднимаются и устанавливаются готовыми. Или всё по отдельности собирается наверху – «по месту», соблюдая порядок действий:

  • Укладываются балки перекрытия. При этом учитывается шаг стропильной системы и возможность для устройства лестницы.
  • Сразу настилается черновой потолок, или временный настил для безопасной работы.
  • Монтируются стойки. Устраиваются временные раскосы, чтоб удержать их в вертикальном положении. На стойки укладываются прогоны.
  • Поверх прогонов укладываются затяжки.
  • Монтируются нижние стропила.
  • Временные раскосы меняются на постоянные ветровые связи в продольном положении.
  • Устанавливаются верхние стропила.
  • Выставляется каркас для фронтона, с учётом конструктива организуются проёмы для: окна, балкона, предусматриваются другие варианты.
  • Далее по стропилам укладывается кровельная мембрана, и прижимается к ним контробрешёткой – брусками сечением 50х50 мм. Для организации вентиляционного зазора. Это подготовительные мероприятия для утепления. Провести их нужно именно на этом этапе. Пропустить – огромное упущение.
  • На контробрешётку набивается обрешётка, с соответствующим кровельному покрытию шагом.
  • Монтируется кровельное покрытие, его доборные элементы: ветровые доски, конёк.


Один и тот же дом может выглядеть по-разному и иметь разную полезную площадьИсточник 1dom.kz

Об особенностях расчета мансардной крыши в видео:

Рекомендации, которые лучше знать в начале пути

Точно по такому же принципу монтируется мансардный этаж с двухскатной крышей. Причём его устройство еще проще – все стропила сплошные.

Далее предстоит утепление крыши. Конечно, его можно делать снаружи, до монтажа мембраны, обрешётки и кровли. Но безопасней изнутри – не будет угрозы осадков и работы выполняться более тщательно, ведь от этого зависит успешная эксплуатация.

Утеплитель изнутри помещения защищается пароизоляционной плёнкой. А между ней и внутренней отделкой обязательное устройство вентиляционного зазора – внутренняя отделка не монтируется непосредственно на стропила. Для неё специально, так же как снаружи для обрешётки, набивается контррейка, или устраивается каркас.

Заключение

Мансардная крыша – это отличное решение, позволяющее увеличить полезную площадь дома без значительного увеличения затрат на его возведение. Решений для возведения мансардного этажа существует достаточно много – они могут быть как типовые, так и разработанные для определенного дома. Но в любом случае, монтаж мансарды требует профильных знаний и эту работу должны выполнять профессионалы.

Как защитить древесину от огня и гниения

Перед тем как начать создание кровли ломаного типа, а вернее стропильную составляющую, следует произвести все мероприятия по профилактике, а именно необходимо защитить использующуюся древесину от гниения и возгорания.

Чтобы сделать это нужно все строительные части из древесины подвергнуть обработке антисептиками и средствами против пожара. Такая мера защитит дерево от гниения и горения.

Чтобы сделать все быстро и качественно нужно использовать плоскую кисть большой ширины. Сам защищающий состав рекомендуется наносить в два слоя. При этом второй слой наносится после полной просушки первого. Таким образом, можно добиться максимально глубокого проникновения защитного состава.

Не следует наносить защитные слои при помощи распылителей. Так как при этом значительно снизиться глубина полезного проникновения раствора.

Возможно и проведение данной обработки конструкции стропил после сборки. При этом все моменты обработки остаются такими же, только места стыковки отдельных элементов должны обрабатываться наиболее тщательно. Зачастую приходится немного приотпускать затянутые шпильки.
