Как сделать ендову на крыше

Некоторые особенности рассматриваемой кровли

При выборе многощипцовой конструкции в качестве варианта для вашего дома учитывайте, что возведение такой кровли — достаточно сложный и дорогой процесс.

Понадобится достаточное количество материала, времени, профессиональных навыков и так далее.

Если вы уверены в своих возможностях — многощипцовая кровля своими руками (схема ее может быть легко найдена) не станет большой сложностью.

Вопрос стоимости стоит особняком — такая конструкция не только сложна, но и затратна.

Советуем использовать качественные материалы для стропильной системы — на нее будут ложиться немалые нагрузки, а также уделить внимание гидроизоляции. Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно

Для такого вида кровли, как многощипцовая, проект должен составляться с особой тщательностью и учетом всех возможных факторов — тогда крыша будет служить долго и качественно.

Если же вы построите такую крышу с учетом всех правил, то вы получите крышу, которая будет:

• Устойчивой и надежной — за счет сбалансированной стропильной системы крыша может выдерживать большие нагрузки;
• Крыша будет давать возможность обустроить в доме дополнительное пространство — мансарду или чердак;
• Крыша будет практичной, однако ее внешний вид будет весьма привлекателен — многощипцовые крыши смотрятся весьма красиво, а за счет большой крутизны скатов снег и другие осадки на ней не задерживаются.

Как видите — многощипцовая крыша это несколько своеобразная конструкция, требующая больше затрат и усилий, чем другие виды крыш.

Однако, возведя такую крышу, вы в значительной степени украсите свой дом, сделаете его привлекательным внешне.

В нем будет приятно находиться, а если подойти к обустройству крыши творчески — он будет смотреться очень эффектно.

При этом такая крыша будет достаточно практичной.

Видео о стропильной системе крыши.

https://youtube.com/watch?v=v0lorRSnRdc

Обустраиваем основу

Обустройство крыши своими руками начинается с монтажа стропильной системы, общая схема выглядит примерно так:

1. Монтаж мауэрлата;
2. Установка стропильных ног;

Монтируем мауэрлат

Иллюстрации	Рекомендации
	Обработка древесины. Весь лес, который у нас пойдет на монтаж кровли дома предварительно обрабатывается антисептиком и антипиреном.
	Армопояс под мауэрлат. Мауэрлат — это деревянный брус, на котором базируется стропильная система дома. Он может быть цельным квадратным со стороной 150 мм или наборным. Для равномерного распределения нагрузки под него поверх стен заливается армопояс.

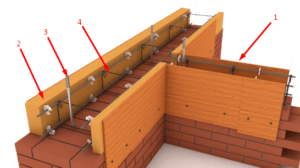

	Порядок монтажа примерно таков: Сначала монтируется опалубка; По наружным стенам в опалубку закладывается экструдированый пенополистирол 50 мм; В стены слегка загоняются шпильки с резьбой для крепления мауэрлата; Вяжется каркас из арматуры. На последнем этапе заливается бетон.
	Гидроизоляция. На армопояс настилается слой гидроизоляции, дерево не должно контактировать со стенами.

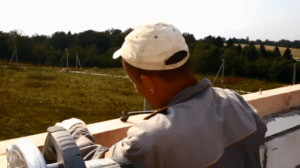

	Крепление мауэрлата: В брусе высверливаются отверстия; Он садится на шпильки, шаг шпилек1м, толщина 10 – 12 мм; Брус прикручивается к основе гайками, через широкие шайбы.

Монтируем двускатную крышу

Двускатная крыша считается самой простой из подобных конструкций, для любителя это идеальный вариант, есть еще односкатные кровли, но в нашей стране они подходят разве что для небольших пристроек и гаражей.

Иллюстрации	Рекомендации
	Ставим стропила. Первыми устанавливаются 2 крайних стропильных треугольника: Сначала по отвесу устанавливаете поддерживающую балку в центре; Низ этой балки прибивается к стене или к мауэрлату, а с обратной стороны ставится подпорка; Конструкция временная, так что наглухо ее крепить не стоит; На основе этой конструкции ставим 2 стропильные ноги и фиксируем их между собой в 3 местах деревянными стяжками.
	Коньковый брус. После установки двух крайних стропильных треугольников, между ними крепится коньковый брус: При сборке стропильной системы все конструкции соединяются металлическими уголками и пластинами; Нагруженные места дополнительно фиксируются металлическими шпильками 10 мм.

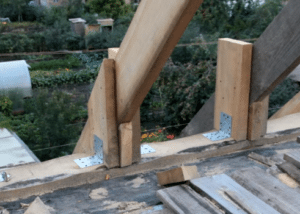

	Крепление стропил к мауэрлату. Под мауэрлат стропильные ноги запиливаются и крепятся уголками.
	На больших кровлях этот узел можно усилить накладками из бруса, они фиксируются шпильками, как на фото.
	При обустройстве деревянных домов стропильные ноги к мауэрлату крепятся плавающими фиксаторами. Дело в том, что если стропила закрепить жестко, то при усадке их может повести.
	Фиксация на коньковом брусе. На коньковом брусе стропила можно фиксировать встык и с накладкой. Сами же стропильные ноги выставляются с шагом 60–80 см.
	Укрепление стропильной системы. Двускатная крыша может быть с не жилым чердаком и с мансардой (жилым чердачным помещением). С обычным чердаком все просто, здесь количество подпорок и устройство конструкции зависит от размеров крыши: чем она больше, тем мощнее нужны опорные балки, возможный вариант показан на схеме слева;
	Установка мансардных окон. Если у вас нет достаточного опыта в таких работах, то мансардные окна лучше врезать прямо в плоскость кровли. Вы просто выбираете нужную модель в магазине, сбиваете под нее деревянный короб, а дальше монтируете все по инструкции, прилагаемой к окну. Врезка вертикального окна гораздо сложнее, там вам придется монтировать отдельную двускатную стропильную систему в миниатюре и все это стыковать с основной конструкцией.

Что такое ендова?

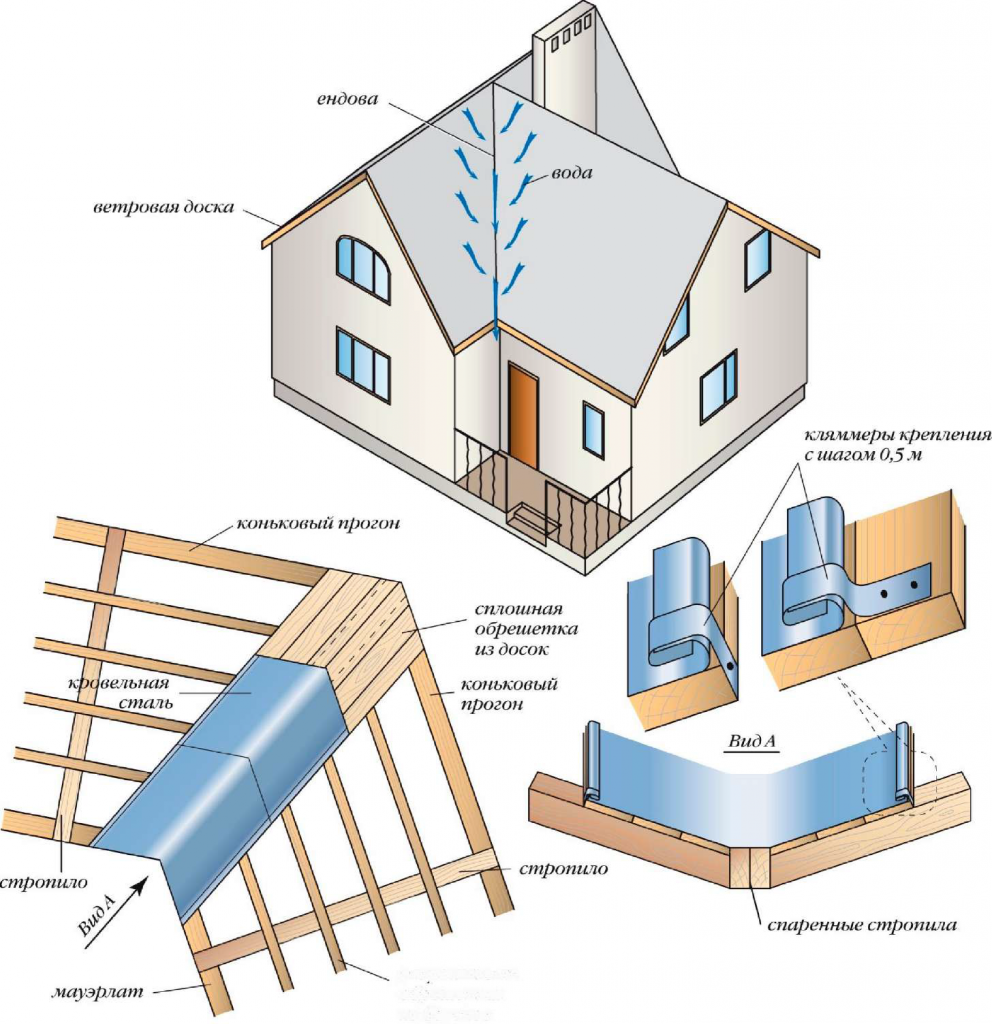

Ендовой называют функциональный элемент кровли, который образуется в месте сопряжения двух кровельных скатов сложной, многощипцовой конструкции. Проще говоря, этим термином обозначают внутренний угол между двумя смежными скатами. Ендовая кровля из-за наличия этой конструктивной детали отличается повышенной сложность проектирования, монтажа и эксплуатации. Функциями ендовы считают:

1. Соединение скатов. Две наклонные плоскости кровельных скатов соединяются, в месте сопряжения образуя внутренний угол, называемый ендовой.
2. Сбор и транспортировка воды. Ендовы являются внутренними углами, поэтому в них со скатов стекает вода, собирается в большой поток и транспортируется в водосточную систему.
3. Накапливание снега. Также места, где осуществляется примыкание скатов, являются местом накапливания снеговых масс, поэтому нагрузка на стропильную систему в этих участках возрастает.

Обратите внимание, устройство ендовы крыши должно выполнятся в соответствии с расчетами нагрузки и рабочим проектом, так как этот конструктивный элемент подвергается повышенным нагрузкам ввиду накапливания снега и атмосферной влаги

Многощипцовая крыша – сложная конструкция, которая состоит из нескольких скатов, имеет не один конек, а также ендовы. Разжелобок между наклонными поверхностями, образованный в месте их примыкания является уязвимым местом, через которой часто происходят протечки, если монтаж выполняется неправильно. В соответствии с особенностями устройства различают следующие виды ендов:

• Открытая. Она представляет собой открытый стык между двумя скатами, в который укладывается специальный желоб. Это наиболее простой в монтаже вариант устройства разжелобка, применяемый на крышах с небольшим углом наклона.
• Закрытая. Этот вариант ендовы отличается тем. Что в нем скаты плотно прилегают друг другу, не образуя зазора. Ендова закрытого типа подходит для кровельных конструкций с крутыми скатами.
• Переплетённая. Переплетенной ендовой называют способ устройства стыка между двумя сопряженными скатами, в котором листы кровельного материала переплетаются между собой, надежно защищая внутренний угол от проникновения влаги.

Как правило, ендова крыши из металлочерепицы или профнастила состоит из нескольких элементов: усиленной гидроизоляции, внутренней планки, защищающей стык от затекания атмосферной влаги и декоративной детали, делающей внешний вид разжелобка более привлекательным.

Что такое ендова, особенности устройства

Ендова — это деталь конструкции крыши, обрамляющая внутренний угол между двумя скатами. Этот элемент выполняет следующие задачи:

• герметизация крыши. Кровельные материалы отлично защищают внутреннюю часть здания от атмосферных осадков и ветра. Однако угловые стыки являются слабым местом. Для их герметизации используются дополнительные конструкции, в частности, ендова;
• быстрое и полное удаление атмосферных осадков. Снег и дождевая вода не должны скапливаться на крыше, в противном случае это может привести к её протечке или обрушению. Некоторые виды крыш проектируется с таким расчётом, чтобы основная масса осадков стекала в сторону внутренних углов, и затем по ендове попадала в систему водостока;
• повышение прочности крыши. Внутренние углы кровли подвергаются большим нагрузкам из-за скапливающегося снега. Ендова придаёт конструкции дополнительную прочность;
• улучшение дизайна экстерьера. Ендова должна решать не только практические задачи, но и гармонично вписываться во внешний вид здания.

Виды конструкции ендовы:

• открытая — между листами кровли на стыке скатов делается зазор, в котором и располагается ендова. Сначала к обрешётке крепится её основная внутренняя деталь, а затем декоративная — внешняя. Монтаж открытой ендовы требует меньше времени, с её поверхности быстрее удаляется снег.
• закрытая сооружается, если скаты образуют острый угол, у здания слишком крутая крыша и при использовании некоторых видов кровельных материалов. Закрытая конструкция сложнее в реализации, требует более надёжной гидроизоляции, поскольку внешний жёлоб отсутствует и осадки дольше остаются на крыше.

Для сложных пересечений скатов, используется переплетённая ендова, одна из разновидностей закрытой конструкции.

Соединение материалов

Основные правила установки ендовы на крышу – это работать специальными инструментами. Желательно купить гвозди 100-200, строительные шурупы, подкладки под головки. Мы не рекомендуем использовать для строения желобов металлопластик или поливинилхлорид. Эти материалы недолговечны. Сборка таких стоков, конечно же, осуществляется быстрее, но ремонт обходится дороже, кроме того в таком случае Вы не застрахованы от возможных неприятностей:

1. Перелом центральной части ендовы, как самого нагруженного участка;
2. Трещина по всей длине желоба;
3. Отлом верхней части (на корню).

Нужно знать, как правильно осуществляется заделка внутренних углов желобов

Чтобы все сделать правильно, необходимо отгибать листы по направлению кровле, но действовать очень осторожно, чтобы не отломать их. Разжеблок кровли в таком случае соединяется со стыком

Не нужно частить, так Вы уменьшаете опорные функции покрытия.

Фото — Ендова для крыши

Ендова для крыши – это обязательное сооружение практически для каждого дома, Вы можете купить готовые конструкции или материалы для индивидуальной стройки в любом строительном гипермаркете либо на рынке.

Ремонт разжелобков

Если со стороны чердачного помещения в отрицательные углы кровли проникает влага, то это говорит о том, что разжелобок смонтирован с нарушением технологии или требует ремонта. Восстановительные работы предусматривают несколько этапов:

1. Демонтаж кровельного покрытия, которое прилегает к стыку скатов. Как правило, на черепичных, шиферных и других крышах с жёсткой кровлей в этом плане не возникает проблем. Что касается мягкой черепицы, то от длительного соприкосновения и межслойной диффузии снять её бывает затруднительно. Чтобы облегчить процесс демонтажа, такое покрытие аккуратно подогревают газовой горелкой или паяльной лампой.
2. Снятие нижней панели ендовы.
3. Замена повреждённых элементов деревянного настила (при необходимости) и восстановления гидроизоляции.
4. Ремонт или замена отдельных панелей разжелобка и их установка на место с соблюдением всех требований по влагозащите стыков и крепёжных отверстий.

После окончания восстановительных работ снятое кровельное покрытие возвращают на место. При необходимости треснутую черепицу или шифер заменяют, а повреждённые участки мягкой кровли ремонтируют при помощи битумной мастики и заплаток из одноимённого материала.

Ендовы является обязательным элементом многощипцовых, вальмовых, шатровых и других сложных или комбинированных крыш. От того, насколько аккуратно и качественно будут обустроены места их отрицательных изломов, зависит отсутствие протечек в подкровельное пространство. Предельная аккуратность при установке разжелобков поможет сделать кровлю надёжной и долговечной, благодаря чему вы навсегда забудете о волнении во время проливных дождей и весеннего снеготаяния.

Пристройка щипцовой крыши к основной

Рассмотрим первым делом такой случай. Нередко бывает, что изначально был составлен один проект дома, а в процессе работ решили применить другой вид крыши. Передумали, подсмотрели у соседей или просто пришли к тому, что так выгоднее. Чем это грозит? Подобные корректировки создают свои дополнительные нагрузки, которые заранее не были учтены. Поэтому, чтобы реализовать на существующих стенах незапланированную крышу с несколькими щипцами, придется провести целый ряд работ на усиление конструкции.

И первым делом укрепляют фундамент дома. По его периметру выкапывают каналы и делают подливку бетонного раствора с применением арматуры. Также усиливают несущие стены аналогичными материалами или специальными готовыми металлическими подпорками. Такие конструкции устанавливают сразу под внешние или внутренние углы строения. И тогда о надежности всего здания можно будет не беспокоиться. А сама стропильная система уже выглядит так:

Неплохой пример из жизни:

Популярные виды: от каскадов до сложных конструкций

Однозначно проект многощипцовой крыши нужно создавать только при помощи современных компьютерных программ. В них подробно рассчитывается нагрузка самого кровельного покрытия и материалов стропильной системы, прочность стен и возможности фундамента

Выдержит ли сам дом? В проекте важно прорисовать каждую деталь и продумать узлы соединения стропил, выполнить нужные расчеты. Всего этого уже не получится сделать в процессе!

Немного о терминах. Многощипцовая крыша называется полноценной, если она основана на стенах здания, и они же выступают в качестве фронтонов. А неполной такую крышу называют, если фронтон служит неотъемлемой частью уже крыши, а не стен, и его сооружали в процессе монтажа кровли из таких же материалов, что и ее.

Конечно же, в плане практичности и надежности более предпочтительна именно полноценная многощипцовая крыша. Здание с ней может иметь несколько этажей, но обычно загородные дома возводят одноэтажными с мансардой. Также на таких скатах без проблем устанавливают мансардные окна. В итоге под такой крышей помещается сразу несколько отличных кабинетов и спален. Вот с таким шикарным видом из окна, к примеру, чего совершенно нельзя достичь в случае с классической двускатной или вальмовой моделью:

Порой и вовсе обходятся без мансард, использовав необычные изгибы крыши как потолок жилых помещений второго этажа:

К слову, есть такой вид многощипцовой крыши, у которой на самом деле идет один большой щипец, только визуально разбитый на два или больше:

Еще один эффектный подобный вариант – крыша с каскадными фронтонами:

Эти примеры тоже относятся к разряду многощипцовых крыш, но их проект уже более затейливый и здесь могут вообще отсутствовать ендовы.

Плюсы и минусы кровли из металлочерепицы

Чаще всего для крыши частного дома используют именно металлочерепицу, поскольку этот кровельный материал обладает большим количеством преимуществ:

• небольшой вес — всего 4–6 кг/м2;
• широкий цветовой ассортимент;
• разные модели — внешний вид волн;
• экологическая чистота — вредных веществ в составе материала нет;
• высокая прочность при соблюдении правил монтажа — благодаря наличию рёбер жёсткости (например, материал толщиной в 0,5 мм выдерживает нагрузку в 200 кг/м2 и больше);
• устойчивость к механическим повреждениям и перепадам температур (минимальное температурное расширение);
• невысокая стоимость;
• возможность самостоятельного монтажа.

Металлочерепица — прочный и привлекательный кровельный материал

Но металлочерепица имеет и один существенный недостаток — шумность во время дождя и града. Поэтому в кровельный пирог жилого дома обязательно включают слой шумоизоляции (например, полистирол). Также эту роль может выполнять двойной слой утеплителя или металлочерепица со специальным звукоизоляционным покрытием.

Слои утеплителя под металлочерепицей хорошо справляются с подавлением наружного шума

Особенности монтажа некоторых частей ендовы

Верхняя и нижняя планки ендовы имеют свои конструктивные особенности.

Планка ендовы нижней устанавливается при стыках, которые образуются отрицательными углами. Основная ее функция заключается в защите подкровельного пространства от влаги. Ее устанавливают перед укладкой кровельного материала. При ее установке на сплошную обрешетку укладывается планка. Нижний край устанавливают поверх карниза. Между нижней планкой и кровельным материалом необходимо уложить самоклеящийся уплотнитель. Благодаря этому создастся дополнительная гидроизоляция.

Для увеличения водонепроницаемости кровли можно дополнительно уложить ендовый рулонный материал, который закрепляется гвоздями на расстоянии 1 м один от другого. Планка ендовы верхней является по большей части элементом декора, именно благодаря ей скаты приобретают привлекательный внешний вид. Кроме того, она отводит влагу с верхнего стыкового угла 2 скатов. Крепление данной балки производится уже после укладки кровельного материала.

Для предотвращения повреждений средней части ендовы нижней необходимо особой тщательностью выбирать место крепления верхней ендовы. Расстояния между их стыками должны быть не меньше 2 см, а для дополнительной защиты от протеканий необходимо места стыков обработать герметиком. Кровельные саморезы — наилучший закрепитель для нее. Чтобы избежать протечки в монтажных стыках, лучше применить специальный подкладочный слой. Чтобы ендовая планка лучше соприкасалась с кровлей, необходимо между ними положить саморасширяющийся уплотнитель. Ендова бывает нескольких типов:

Они имеют отличие лишь в строении — соприкосновении, переплетении либо соединении кровельных скатов. Если не имеется ендовой доски, то можно использовать стропила, чтобы смонтировать желоб ендовы, вдоль которого необходимо обязательно наложить дополнительную гидроизоляцию. Монтаж желоба ендовы просто необходим, поскольку именно он скрывает срез кровли и отводит воду от здания. При его разрушении или ослаблении выполняемых функций нарушается состояние всего здания.

В стропильной системе ендова может быть смонтирована двумя основными способами: отдельный монтаж каждого ската, когда в углу, образовавшемся от пересечения, укладываются доски или установка большой по размеру несущей балки в месте пересечения скатов. Во втором случае стропила каждого несущего ската упираются в балку ендовой, которая укреплена при помощи дополнительных стоек. Монтаж в этом месте производить просто необходимо, поскольку именно здесь в подкровельное пространство может попасть большое количество влаги.

Что такое ендова кровли

Ситуация значительно улучшилась с появлением современных видов кровельного покрытия, как то металлочерепица, или профнастил, или даже битумная гонтовая кровля. Компании производители покрывных материалов разработали готовые наборы, существенно упрощающие монтаж ендовы на крыше самой сложной конфигурации.

По сути, ендова кровли — это узел, закрывающий линию или внутренний угол, образующийся при пересечении двух скатов крыши, принадлежащих разным стропильным конструкциям. Кровельщики любят называть ендова желобком или примыкающей планкой.

Где можно встретить данную конструкцию:

• Ендовые крыши, фото, являются обязательным атрибутом любых зданий с Г и П-образной планировкой коробки дома;
• На крышах с фасадной пристройкой или даже эркером. Кровля пристроенного помещения стыкуется со скатом основного каркаса по внутреннему углу ендова;
• В устройстве мансардных балконов и слуховых окон, его еще называют разжелобок ендова. Переход от двухскатной крыши кукушки к кровельному покрытию дома. Ендова на кукушке самая маленькая и зачастую изготавливается из подручных материалов.

Важно! Требования к устройству ендового узла одинаковы для всех случаев, независимо от длины скатов или угла наклона кровли. В любом варианте оформления внутреннего угла крыши наиболее важным вопросом считается обеспечение жесткости и прочности линии

От этого зависит гидроизоляция ендовы, долговечность теплоизоляции крыши и всего кровельного пирога.

Как сделать самостоятельно?

На подготовленную конструкцию обрешетки монтируется нижняя деталь ендовы. Как уже говорилось выше, это листовая сталь со сгибом в центральной части и бортами с краю. Деталь можно отнести к доборным составляющим, и обычно она продается двухметровыми кусками.

Устанавливается планка по правилам снизу

Важно завести край составной детали за свес крыши. Должно получиться около 2–3 см ниже края

Из лишнего материала нужно сформировать отбортовку.

Если длины одной детали мало, последующая деталь ложится сверху встык на 20–30 см. Это место промазывается герметизирующими веществами или битумом

Важно промазать весь стык. Планка должна быть уложена на всю длину желоба, поэтому наверняка потребуется несколько листов

Лишние метры обрезают около конька. Оставшуюся часть нужно закрепить в виде желоба.

Для крепления используют специальные кровельные саморезы, а также кляймеры, которые цепляются за бортик. Главная задача ендовы – обеспечение герметичности. Крепление кляймерами выгоднее с точки зрения обеспечения непроницаемости. После этой работы не останется дырок в материале, пусть и защищенных заглушкой из резины.

Нижняя деталь должна быть обязательно с бортами. Примерная высота бортов около 2 см. Благодаря бортикам вода с уклона крыши не попадет под основное кровельное покрытие. Оно должно лечь так, чтобы до центральной части ендовы оставалось 6–10 см.

Ближе к центральной части ендовы располагать кровельные изделия не рекомендуется. Чтобы осадки не попадали под ендову, от места перегиба приклеивается специальная защитная лента. Она представлена в продаже на клеящейся основе, поэтому перед установкой достаточно снять покрытие и наклеить ленту на основу.

Если кровельный материал, обрезанный по краям, выглядит достаточно привлекательно, конструкцию можно оставить в получившемся виде. Если вид обрезанных частей не устраивает, применяется декоративная накладка. Она называется верхней ендовой и отвечает лишь за свое назначение. Достаточно часто деталь не применяют.

В некоторых вариантах уплотнительную герметичную полоску дополняют другими видами гидроизоляции. Она особенно не помешает, если в выступах покрытия кровли есть волны и в точках перегиба остается свободное место. Оно часто забивается сором зимой или подтаявшим снегом весной.

Чтобы декоративная деталь, укладывающаяся поверх, играла еще и герметизирующую роль, ее не нужно закреплять к решетке гвоздями. При этом стыковать элементы нужно так, чтобы по линии ендовы совсем не оставалось зазора.

Если ендова из ондулина, укладывать ее нужно так, чтобы получился своеобразный желоб. К этому желобу затем вровень прикладывается кровельное основание. Нахлест листов на нижнюю ендову должен быть не менее 15 см. Уложенные ондулиновые листы достаточно закрепить специальными кровельными гвоздями, которые должны быть покрашены, как покрытие. Гвозди должны быть закреплены как можно дальше от линии желоба ендовы.

Маленькие хитрости

Крепление металлочерепицы под ендову.

Доску для усиления обрешетки сплошной под ендову необходимо предварительно пропитать антисептическим влагозащитным средством, благодаря которому доска сохранит свою прочность на долгие года эксплуатации крыши, даже в случае попадания влаги на нее. Из «народных» средств широко применяют отработанное машинное масло, которое удовлетворяет всем требованиям качества обрешетки под ендову и к тому же имеет минимальную стоимость. Существуют и более дорогие средства для антисептической обработки обрешетки под нижнюю ендову и защиты от деревогрызущих насекомых, но их стоимость гораздо выше и опыта долгосрочной их эксплуатации не существует. Для пропитки одного кубометра древесины необходимо около 4-х килограммов сухого вещества, которое разбавляют водой и нагревают до 60-ти градусов. Затем древесину «купают» в этом растворе и укладывают на просушку.

Не следует забывать о пожарной безопасности. В засушливые знойные дни пропитка должна защищать древесину обрешетки ендовы от возгорания, чего не скажешь о пропитке отработанным машинным маслом. В жаркие летние дни повышается уровень опасности возгорания древесины или других легковоспламеняемых объектов.

Не будем исключать случаи, когда обрешетка ендовы используется в качестве основания обрешетки, при этом делая ее с просветами от пятидесяти сантиметров. Такая обрешетка, конечно, экономит большое количество древесины, пропитки, человеко-часов монтажа, монтажных материалов, но появляется опасность, что ендова может просесть под действием силы тяжести погодно-временных осадков и давления ветра.

Когда монтируется обрешетка сплошная под нижнюю ендову, следует придерживаться правил техники безопасности. Выполнять работы могут только высококвалифицированные специалисты с опытом работы на высоте в специальном обмундировании и в погодных условиях, позволяющий вести кровельный монтаж. Обвязка работников должна быть сертифицирована и проверена на прочность.

Разобравшись с основной частью работы по устройству обрешетки под нижнюю ендову, переходим непосредственно к монтажу поверхностного материала к коньку. Пошаговое описание (материал, к примеру, металлическая черепица):

1. Край листа металлочерепицы, который должен прилегать к ендове, крепим таким образом, чтобы линия среза черепицы находилась на 20-25 см выше ендового выхода на скат.
2. Герметиком состыковываем листы верхней части ендовы. Это сделать можно также и оцинкованными саморезами. Ендова от разрушающего воздействия влаги будет защищена, если качественно произведена фиксация, поэтому работу следует выполнять как можно усерднее.
3. Последний пункт – проложить обрезанные части листа вокруг области ендовы. Для того чтобы зафиксировать листы, специалисты предлагают использовать саморезы из нержавеющей стали. В этом случае металлическая черепица будет плотно закреплена именно в тех местах, где требуется.

Список требуемых материалов и инструментов:

• ламинированные ДСП или ДВП;
• слой деревянного настила;
• антисептический раствор (или же отработанное машинное масло);
• гвозди из нержавеющей стали;
• контррейки;
• карниз;
• битум;
• мастика;
• коньковый брус;
• шурупы 5×60 мм или 5×70 мм с полукруглой головкой из оцинкованной стали;
• шурупы-саморезы крепления металлочерепицы;
• дрель и другие строительные предметы по надобности.

Обрешетке под ендову можно придавать различные формы, в зависимости от макета построения крыши.

Что такое ендова?

Тупые углы, образованные двумя сопряженными скатами, называют разжелобком. Для рабочих места ендов, конька, ребер, примыканий пирога будут наиболее сложными и ответственными участками. Проблема состыковки внутренних тупых углов появляется в крышах сложной формы, которые имеют больше двух щипцов. Любые углы пересечения плоскости кровли – это разрыв сплошного покрытия, в нем собирается вода. Линия стыка имеет более пологий угол, в зимний период в нем всегда будет скапливаться снег. Эти участки несут наибольшую нагрузку и считаются самым уязвимым местом в плане протечки.

Принцип оформления стыков сводится к обустройству желобка, который собирает и отводит воду. Эта деталь называется нижней ендовой. Представляет собой узкий лист металла с цинковым или полимерным слоем. Монтируется вдоль наклонной стропилы ендовы. Чтобы вода не попала в подкровельное пространство, по длинным сторонам выполнена отбортовка. Кроме сбора воды и препятствования ее проникновению под металлочерепицу за бортики зацепляются кляймеры крепления желоба к контрообрешетке. После укладки материала стык может быть закрыт декоративной (или внешней) ендовой.

Варианты оформления разжелобка

Способ состыковки покрытия определяет тип стыка:

1. Открытый. Края черепицы подрезаются ровно по линии не встык, а с зазором, оставляя центральную часть нижнего профиля видимой. В качестве ендовы для металлочерепицы для сбора воды применяется лист металла с полимерным защитным слоем в тон с цветом крыши. От монтажника потребуется точность подрезки по линии. На внутреннюю кромку черепицы на ендове устанавливают декоративные уголки. С их помощью разжелобок приобретает эстетически законченный вид и закрывается щель между металлочерепицей и отбортовкой нижней ендовы, в которую может проникнуть мусор.

2. Закрытый. Неровности кромки элементов на разжелобке перекрываются верхней планкой декоративной ендовы. Используется чаще, поскольку нет необходимости проводить идеально ровную подрезку покрытия. На профиле для нижней планки ендовы можно сэкономить: берут более дешевые оцинкованные листы металла без полимерного слоя, но подобная экономия не оправдана. Металл с гальваническим или анодированным защитным слоем недолговечный, а заменить его непросто. Понадобится разбирать крышу, что в итоге повлечет огромные затраты средств и времени.

Как делается ендова у крыши из профнастила?

Осадки зачастую вредят поверхности кровли и ее внутренним элементам, поэтому требуется установка ендовы.

Что это такое, можно увидеть сразу, так как изделие представляет собой желобок для отвода воды, но выбирать и крепить его нужно правильно, ведь на элемент оказывается сильное давление снега или дождя.

Другие фасонные комплектующие не испытывают такой нагрузки, как разжелобок, и реже выходят из строя в процессе эксплуатации.

Устройство ендовы крыши простое, и сделать элемент можно своими руками. Кроме защитной функции, желобок имеет декоративное назначение. Используют его не только на сложных крышах, но и на плоских, у которых внутренних углов фактически нет.

Что это такое?

Для обустройства кровельной системы застройщики используют множество разных доборных элементов, не исключением стала ендова. Что это такое – разобраться не сложно, но нужно учитывать, что термин означает и планку, и угол, который будет ею оформлен.

При монтаже кровельных материалов образуются стыки в местах пересечения скатов крыши, которые обязательно нужно маскировать. Если это проигнорировать, в щели проникнет талая или дождевая вода, а со стороны здание будет казаться незаконченным.

Монтаж ендовы при кровле профлистом должен производиться только по схеме, так как необходимо рассчитать ширину желобка. Его размеры напрямую зависят от угла наклона ската. Чем больше наклон, тем шире ендова.

К сожалению, сразу можно не заметить неправильное расположение деталей конструкции, поэтому составление схемы перед креплением ендовы – обязательная часть отделочной работы.

Невозможно проживать в доме, где плохо установлены соединения ендовы. Что это такое – знает каждый, кто сталкивался с протеканием кровельной или стропильной системы.

В особенности основной ошибкой является отсутствие гидроизоляции стропильной системы, из-за чего наличие планки внутреннего угла оказывается бесполезным.

Основной объем снега удалится по разжелобкам, но без гидроизоляции от воды пострадает нижняя часть стропильной конструкции.

Сделать ендову на крыше из профнастила можно так:

• На покрытие вдоль линии угла следует положить гидроизоляционную пленку, закрепить ее с шагом 20 см;
• Ендовы нужно монтировать с нижней области кровли, заходя на карнизы. Соединять с помощью саморезов с промежутками в 30 см;
• По линии разжелобка необходимо уложить уплотнитель;
• Материал кровли требуется подрезать до необходимого размера, а затем зафиксировать на расстоянии около 10 см от угла;
• Верхние планки крепят внахлест. Перекрытие планки должно составлять 10 см.

Поскольку устройство мягкой кровли отличается, ремонт кровельной конструкции своими руками по этой схеме организовать не получится. Мягкая поверхность монтируется только на сплошной обрешетке, а значит, алгоритм работы будет совершенно другим.

Разновидности разжелобков и их соединения

Существует три вида устройства ендовы, какие бывают узлы, определяют по стыкам в местах двух частей покрытия. Разновидности и соединения встречаются следующие:

• Открытая ендова. Подходит, если уклон ската, покрытого профлистом, очень низкий. Может быть на сплошной обрешетке. Для открытой ендовы дополнительная гидроизоляция должна быть в обязательном порядке;
• Закрытая. Встречается на стыке двух крутых уклонов;
• Переплетенная. Планка ендовы выглядит закрытой, так как отделочный материал в местах соединения идет крест-накрест.

Открытая отличается преимуществами, которых нет у закрытых и переплетенных видов. Она быстрее очищает поверхность от грязи, снега и воды. Сделать монтаж своими руками намного проще. Однако такая нижняя и верхняя ендова проигрывает эстетически.

Ошибки при монтаже ендовы

Важно избегать типичных ошибок при укладке на профлист ендовы. Схема работы требует правильно установить дополнительную гидроизоляцию и части нижнего и верхнего желоба

В особенности характерны такие ошибки:

• Использование болгарки для обрезки кровельного материала на узле. Линия среза будет неровной, а доборка может отсоединиться;
• Фиксация желоба на стыке двух скатов гвоздями на профнастил;
• Монтаж с верхней части. Сделать ендову на крыше правильно можно только снизу вверх. Нижняя область двух уклонов не годится для начала укладки;
• Обрешетка не подходящей ширины и отсутствие дополнительных брусков;
• Использование проекта отделки крутых скатов для сплошной поверхности. Особенно если она мягкая;
• Плохая фиксация крепежных элементов.

Все эти недочеты делают ремонт некачественным, и приходится заново разбирать стропильную систему и устанавливать по схеме новую крышу с ендовой.
