Контробрешетка крыши – для чего необходима? Правильный монтаж своими руками

Особенности стропильной системы

Угол наклона делают равным от 10 до 40 градусов. Для местности с сильными ветрами лучше использовать более пологие крыши. А если преобладают осадки, то больший угол уклона будет полезнее.

Виды стропил

Стропила бывают двух видов — висячими и наслонными. Возможно применение обоих типов. Выбор будет зависеть от того, применяются ли дополнительные опоры.

Висячие стропила представляют собой установку наслонных балок на опоры, имеющие различную высоту. В качестве опоры выступают наружные и внутренние стены. Стропила при этом могут укладываться попеременно на конёк. Это даст возможность создать стропильную ферму. Все детали такой стропильной системы связываются, образовывая жёсткую конструкцию.

Работа над стропильной системой

В случае если стропила опираются лишь на наружные стены, возможно образование сильного горизонтального давления. При большой ширине пролёта и неправильной технологии монтажа это может привести к разрушению стропильной системы. Во избежание такой ситуации используют распор.

Наслонные стропила монтировать немного проще за счёт отсутствия специальных механизмов и приспособлений, но собирают их на месте, в отличие от висячих, которые можно собрать на земле.

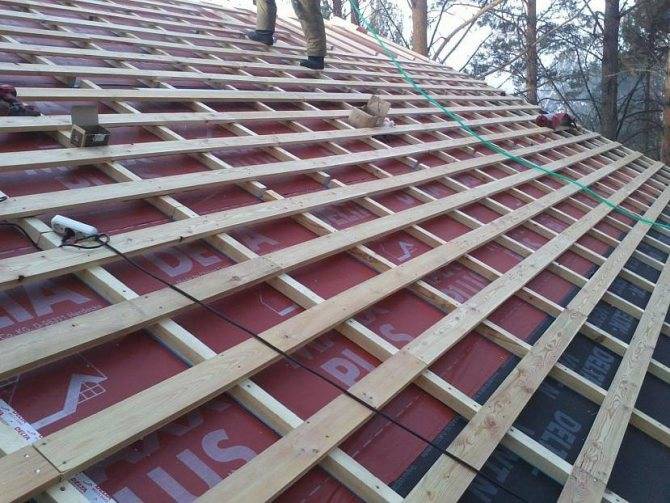

Монтаж контробрешетки

Монтаж контробрешетки необходимо проводить после того, как закончатся работы по фиксации гидроизоляционного материала поверх стропил. В настоящее время для проведения этих работ используют пленку либо гидроизолирующую мембрану. Укладывая гидробарьер, мастеру стоит помнить о монтаже свободного хода размером в 1 – 1, 5 см. Для этого гидробарьер стоит наклеить на капельник, после контробрешетку можно фиксировать к стропилам кровли дома.

Важные моменты процедуры монтажа контрреек под профнастил.

1. Если крыша имеет уклон 30 градусов, то оптимальным вариантом станет брус с сечением 25*50 мм. Расчет толщины и сечения бруса стоит проводить с учетом размера уклона крыши. Если он больше 30 градусов, то брус стоит взять 30*50 или 40*50 мм.
2. Оптимальным шагом для бруска 30*50 мм и длиной 1, 35 м является 0, 3 метра. Чтобы фиксировать материал лучше всего пользоваться оцинкованными гвоздями.
3. Большие габариты кровли подразумевают необходимость обустройства черновой обрешетки.
4. Набивая контрбрусья на углах, мастер должен следить, чтобы верхние грани пересекались строго в одной точке. В противном случае результатом монтажа станут неровные стены контрреек.
5. Область ендовы подвержена повышенной нагрузке, по этой причине здесь контробрешетку необходимо прибивать с шагом 10 см. Благодаря такой системе крепления происходит свободное отведение грязи и жидкости, приводящее к качественному проветриванию.

Контробрешетка под металлочерепицу осуществляется по следующей схеме:

• обработка брусьев специальным антисептиком, который защищает древесину от гнили и вредителей;
• укладывание гидробарьерного слоя;
• крепление контрбрусьев поверх гидроизоляционной пленки, при этом материал должен фиксироваться параллельными рядами, перпендикулярно планке карниза;
• производство шаговой разметки на брусках и их соединение красящей шнуровкой;
• набивание обрешетки, с подкладыванием рейки с необходимой толщиной.

Под натуральную черепицу

Обустраивая контррейки под натуральную черепицу, стоит учитывать некоторые особенности. В данной ситуации брусья должны характеризоваться определенным сечением:

• у нижних брусьев сечение должно быть большим, так как они подвергаются высокой нагрузке;
• средние, деревянные изделия обязаны быть тоньше предыдущих;
• верхние материалы подбирают с самым тонким сечением.

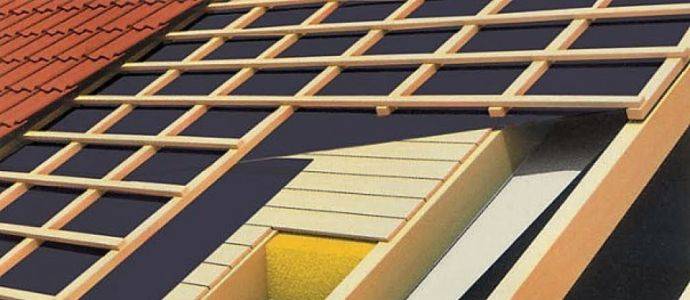

Под теплую кровлю

В классической кровле крыши подразумевается наличие теплоизоляционного покрытия. С одной стороны она закрывается пленкой пароизоляции, с противоположной – гидроизоляции. Наличие слоя теплоизоляции влечет за собой скопление значительного объема конденсата. По этой причине на границе кровли и гидробарьера обязательно должен находиться вентиляционный зазор.

В теплой кровле контрреечное сечение должно составлять 40*50 или 50*50 мм. Специалисты не рекомендуют экономить на толщине бруса. Укладка реек происходит стандартным образом: брусы монтируют на стропила при помощи саморезов с длиной 9 см. Категорически не рекомендуется использовать гвозди без оцинкованного покрытия, так как из-за коррозии метизов древесина может начать гнить. В некоторых случаях используют специальные кровельные гвозди, идущие в комплекте с материалами.

Специалисты рекомендуют обрабатывать контробрешетку антипиреном, это мероприятие решает следующие задачи относительно кровли:

• увеличивает срок службы крыши и ее отдельных частей путем организации воздушного зазора, который обеспечивает вентиляцию воздуха;
• с максимальной надежностью крепит гидроизоляционную мембрану;
• защищает древесину от появления трещин и прогибов.

В процессе монтажа может также присутствовать набивка черновой доски либо брусьев, чтобы передвигаться по крыше. Основной целью фиксации контробрешетки является устройство канала для проветривания гидроизоляционного слоя. С целью защиты от лишней влаги мастер может использовать пленку, рубероид, мембрану. В этом случае вентиляцию делают между гидроизоляционным слоем, кровлей и стандартной обрешеткой.

Подробнее об особенностях и монтаже контробрешетки смотрите в видео ниже.

Как монтируется контробрешетка под металлочерепицу

После того, как завершается изготовление кровли из пленки гидроизоляции и ее фиксирование с помощью степлера над стропильными ногами, начинается процесс набивки контробрешетки, поскольку металлочерепица без контробрешетки будет менее надежной и не прослужит на протяжении положенного ей эксплуатационного срока.

Устраивается она при помощи брусьев длиной в 135 – 137 сантиметров сечением в 30×50 миллиметров

Крепится она оцинкованными гвоздями с шагом, равным приблизительно 30 сантиметров, причем не выше тех линий, которые промаркированы на пленке.

Для того чтобы вести последующие работы и перемещаться по поверхности крыши, на контробрешетку принято набивать брусья или черновые доски. При этом важно запиливать бруски на коньке под необходимым углом на двух сторонах скатов таким образом, чтобы можно было достичь плоскостного пересечения верхних обрешеточных граней в одной точке. Это даст возможность качественно и точно выполнить расчет шага обрешетки и установить брусок покрытия в верхнем ряду

Игнорирование подобных действий может привести к нарушению общей конструкции конька.

Как монтируется обрешетка и рассчитывается ее шаг

Для большого количества моделей черепицы для устройства обрешетки под металлочерепицу принято использовать пиленый брус, выполненный из хвойных древесных пород без обзола и проходных сучков, изготовленный согласно СНИП требованиям и с влажностью, не превышающей 25%.

Обрешетка под металлочерепицу монтируется в следующем порядке.

Шаг обрешетки крыши под металлочерепицу на свесе карниза измеряется по внешним граням двух первых брусьев. Его длина составляет обычно 32 – 39 сантиметров. Такой размер, конечно же, не является эталонным для всего обрешеточного шага в общем, зависеть он будет от того, как расположен нижний черепичный ряд относительно водосточного желоба.

Так называемое нависание нижнего черепичного ряда на желоб должно быть размером в 1/3 диаметра самого желоба и осуществляется путем регулирования бруса.

После того, как фиксация двух первых брусьев закончена, на коньке устанавливается верхний брус и измеряется расстояние от внешней грани второго бруса до внешней грани бруса, размещенного на коньке. Этот размер можно считать расчетным для того, чтобы выяснить шаг обрешетки, необходимый для донного ската крыши. При этом нужно учитывать и шаг стропил под металлочерепицу, которые были установлены ранее.

Шаг обрешетки ската измеряется по вершине граней прибиваемых брусьев исходя из скатового уклона. Говоря о сложных по своей конфигурации многоскатных крышах, то здесь шаг обрешетки рассчитывается отдельно для каждого из скатов. Если уклоны скатов составляют менее 22°, то шаг обрешетки должен составлять 31,2 – 32 сантиметра. Если уклоны скатов находятся в районе 22 – 30°, то шаг обрешетки под металлочерепицу не должен составлять более 33,5 сантиметра. Если уклоны скатов превышают 30°, то шаг обрешетки не будет превышать 34,5 сантиметра.

Подобные расчеты лучше всего будет рассмотреть на конкретных примерах из практики устройства кровли:

1. Согласно измеренному расстоянию на верхних гранях конькового и второго брусьев, оно составило 789 сантиметров. Наклонный угол этого ската при этом равен 20°. Здесь необходимо определить то, какого количества рядов на этом скате будет достаточно и необходимо. Представленное расстояние между двумя брусьями (789 сантиметров) нужно поделить на значение, которому равен максимальный шаг для угла 22° (32 сантиметра), получив при этом наименьшее значение общего количества обрешеточных рядов в 24,6. Если поделить исходное расстояние в 789 сантиметров на значение, которому равен минимальный шаг для угла 22° (31,2 сантиметра), то получится наибольшее значение общего количества обрешеточных рядов в 25,2.
   Иными словами, скат крыши потребуется разбить количеством в 25 рядов. При этом обрешеточный шаг будет равняться 31,6 сантиметра (789/25).

2. Можно привести еще один вариант примера. Расстояние между двумя брусьями остается тем же – 789 сантиметров, а уклон ската кровли теперь равняется 27°. Здесь необходимо выяснить нужное число обрешеточных рядов. Если поделить исходное расстояние в 789 сантиметров на значение, которому равен максимальный шаг для угла 27° (33,5 сантиметра), то при этом получится наименьшее значение общего количества обрешеточных рядов в 23,6. Исходное расстояние в 789 сантиметров делится на значение, которому равен минимальный шаг для угла 27° (32 сантиметра), и тогда получается наибольшее значение общего количества обрешеточных рядов в 24,6.
   В этом случае мы можем сделать вывод, что скат крыши должен включать 24 ряда, а обрешеточный шаг будет равняться 32,9 сантиметра (789/24).

Устройство кровли из профлиста по деревянной обрешетке — технология монтажа

• Для отделки крыши из такого материала как профлист необходима вентиляция. Поэтому в направлении стропил над гидроизоляцией нужно прибить деревянные бруски размером 50×50 мм. Таким образом, сначала будет создана контробрешетка.
• Далее к ней нужно прикрепить обрешетку. Чтобы это сделать в горизонтальном направлении забейте доски напротив карниза. Намного легче это будет сделать затянув веревку. Закрепите ее по краям ската и проверьте месторасположение. Возьмите гвозди или скобки и зафиксируйте обрешетку к деревянным блокам контробрешетку.
• Внизу ската напротив карниза следует прикрепить главную доску обрешетки и требуется, чтобы ее размер толщины превышал все остальные доски. Толщина определяется в зависимости от высоты профиля материала поверхности крыши и длины крепежа, которые закрепляет внешнюю сторону кровельного покрытия.
• По торцам ската, что располагаются на крыше нужно сделать установку ветровых досок. При правильном расположении они должны быть немного выше, нежели другие части обрешетки. После всего этого монтаж обрешетки совершается снизу вверх, когда деревянные бруски по одному крепятся к стропилам.
• Чтобы прикрепить одну доску к стропилам потребуется два гвоздя прибитых к верхнему и нижнему краям. Сделав это можно не бояться, что доска в какой-то момент вывернется и повредит внешнее покрытие крыши при сильном давлении на нее.

Шаг обрешетки

Как сделать под мягкую кровлю

Монтаж обрешетки кровли мягкого типа встречается чаще всего, по причине высокой популярности этой кровли. Стоит такой материал недорого, а монтировать его очень просто. Здесь также потребуется обустроить обрешетку сплошного типа, которую оснащают специальной калиброванной доской. Такая укладка имеет двухслойную структуру, с соблюдением максимальной ровности стыков.

Хорошо себя зарекомендовала в этих условиях шпунтованная доска и кровельная фанера, которые прошли предварительную антисептическую пропитку. Во избежание повреждения мягкой кровли на угловых участках, торцы досок необходимо закруглить.

Из чего состоит крыша

Благодаря крыше здание не только получает оформленный внешний вид: на нее также возлагается защитная функция по недопущению попадания внутрь перекрытий дождя, снега, жары и холода. Кроме того, благодаря крыше заметно уменьшается воздействие сточных вод на стены и цокольные поверхности, чем существенно увеличивается срок их службы. Чаще всего на кровле здания имеется 2 или 4 ската: при чем вторая конструкция предполагает несколько вариантов обустройства.

В состав обычной двускатной кровли входит:

• Стропила. Для соединения этих вертикальных или горизонтальных опор обычно применяют угловое соединение, оснащаемые болтами и скобами.
• Мауэрлат. Этот брус расположен в горизонтальном положении. Он опирается на отдельные элементы стропилин.
• Свесы. Так называют нижние участки стропилин.
• Конек. Располагается сверху конструкции, в районе смыкания стропилин.
• Обрешетка, контробрешетка. Базовые детали, обеспечивающие укладку кровельных материалов и утеплителя.
• Гидроизолирующие и утепляющие материалы. С их помощью обустраиваются теплые чердаки.
• Кровельный настил. Может быть жестким или мягким.

В целом кровлю разделяют на холодный и теплый подвиды. Первый вариант предусматривает укладку термоизоляции в чердачном пространстве: кровля в такой схеме не утепляется. Второй способ предполагает укладку утеплителя и гидроизоляции. В основном такой подход применяется для оформления мансардных жилых этажей.

Разновидности кровельной обрешетки

Изучая вопрос, как правильно делать обрешетку крыши, важно знать о наиболее популярных конструкциях системы. Выбор подходящего варианта обрешетки напрямую зависит от используемого кровельного материала

Встречаются два основных вида обрешетки:

1. Сплошная. При укладке брусьев предполагается наличие зазора в 10 мм. Конструируют сплошную обрешетку обычно под мягкую черепицу, рулонную укладку, плоский шифер или металлическую черепицу. Для придания кровле дополнительной надежности применяется фиксация конструкции поверх карнизных свесов, а также на участках примыкания скатов. Делая выбор в сторону этой обрешетки, нужно приготовиться к значительному расходу материала.
2. Разреженная. Зазор между брусом в этом случае может достигать нескольких сантиметров, что очень удобно для укладки натуральной черепицы, металлических листов и волнового шифера.

Обрешетка крыши – что это и зачем она нужна

Обрешетка крыши – это специальная каркасная конструкция, состоящая из брусьев или досок, которые уложены под углом 90 градусов на стропила.

ОБРАТИТЕ ВНИМАНИЕ!

Обрешетка передает на стропила нагрузку, которую в будущем она будет испытывать от веса кровельного материала и атмосферных осадков (снега, льда и дождя). Обрешетка также предназначена и для полноценного удерживания кровли на здании.. Для сооружения обрешетки требуется некоторых из следующих материалов в зависимости от кровельного материала:

Для сооружения обрешетки требуется некоторых из следующих материалов в зависимости от кровельного материала:

• брус;
• обычные или шпунтованные доски;
• тес;
• фанера.

Устройство обрешетки кровли должно осуществляться в соответствии с установленным правилам строительства

Это важно из-за того, что в случае неправильного монтажа или несоблюдения инструкций вся крыша из-за порывов ветра или неблагоприятных погодных условий может оказаться на земле

Обрешетка крыши

Поэтому, прежде чем начать работы по возведению обрешетки, нужно сначала полностью разобраться в устройстве кровельного пирога, видах материалов и возможности их применения в конкретных случаях.

Виды сплошной обрешетки

Итак, под мягкой кровлей обязательно должен быть сплошной настил. С этим мы определились. Но обрешетка под мягкую кровлю может состоять не только из этого слоя. Существует 2 типа сплошных обрешеток:

1. Однослойный настил – элементы обрешетки укладывают параллельно коньку, непосредственно на стропила. В качестве элементов используют доски (тес), фанеру или ОСП. Одинарная обрешетка применяется редко, в основном, для укладки рубероида.
2. Двойной настил – сочетание двух слоев, иногда составленных из разных материалов. Первый слой – рабочий, является, по сути, разреженной обрешеткой. Он состоит из досок (брусьев), которые монтируют вразгон. Затем на него выкладывают второй, уже сплошной слой – настил из досок, ОСП или фанеры. Двойная обрешетка дает возможность сформировать вентиляционный зазор под настилом и вместить между стропилами пирог теплоизоляции. Поэтому такая конструкция предпочтительна для всех современных битумных материалов (также и для гибкой черепицы).

Рассмотрим технологии устройства сплошных обрешеток всех имеющихся типов.

Материалы

Многие неопытные строители задаются вопросом, как правильно сделать обрешетку своими руками, а, главное, из чего. Дело в том, что она должна быть прочной, надежной, долговечной, но в то же время легкой, чтобы чрезмерно не утяжеляла конструкцию. В зависимости от способа обустройства для изготовления обрешетки используют:

1. Обрезную и необрезную доску. Натуральная древесина – наиболее популярный материал, используемый для изготовления настила, на который крепят кровельное покрытие, так как она легкая и прочная. С помощью досок можно сделать сплошную, решетчатую или разреженную обрешетку, поэтому это универсальный вариант настила, подходящий практически для любого кровельного покрытия. Деревянная обрешетка имеет только один недостаток – слабая устойчивость к воздействию влаги, поэтому ее необходимо покрывать краской или пропитывать антисептиком.

2. Влагостойкая фанера или ОСП. Различные продукты переработки древесины используются для изготовления сплошной обрешетки, необходимой для настила мягких кровельных покрытий (ондулина, битумной черепицы, кровельных мембран, рубероида), тяжелых материалов (керамической черепицы, шифера) или для перекрытия крыс с минимальным уклоном.

3. Металлический профиль. Пустотелый профиль квадратного сечения, металлические уголки или трубы используют, чтобы изготовить обрешетку кровли с большей несущей способностью с относительно легким весом, которая используется для перекрытия крыш с большой площадью. Она обходится дороже, чем деревянная, но служит намного дольше, так как обладает высокими антикоррозионными свойствами.

https://youtube.com/watch?v=NRTWAPDBong

Разновидности

Принято условно разделять два вида конструкции:

• Контробрешетка – это брус (наиболее распространенный размер сечения — 30×50 мм), который прибивают на слой гидроизоляционного материала прямо по стропильным ногам; ее задача – отодвинуть гидроизоляционный материал от кровельного материала, чтобы предотвратить разрушение от влаги;
• Обрешетка – брус (сечение 50×50 или 60х60) или доски, которые укладывают горизонтально (параллельно карнизу) с определенным шагом (расстоянием) сверху на контробрешетку.

В зависимости от того, какой кровельный материал вы используете, будет варьироваться не только шаг, но и форма (брус, доска).

Монтаж мауэрлата

Перед тем, как построить крышу дома, необходимо создать конструкцию, призванную обеспечивать надежное крепление кровли к зданию – а это мауэрлат, на который устанавливается собранный каркас. Правда, при установке крыши на деревянном доме мауэрлат не нужен – его роль будет исполнять верхний венец здания. К стенам кровля будет крепиться при помощи нагелей.

Схожим образом устанавливается крыша каркасного дома – в качестве мауэрлата на этот раз будет выступать верхняя обвязка. Соединение элементов здания и крыши осуществляется посредством врубки с применением металлических уголков, в которых имеются отверстия для саморезов.

Совсем другое дело – установка крыши на кирпичном или бетонном доме. В таком случае устанавливать мауэрлат можно несколькими способами, причем выбор конкретного способа напрямую зависит от результата расчетов и опытности мастера.

Монтаж мауэрлата выполняется одним из четырех способов:

1. Проволочный монтаж. Для реализации такого крепления нужно уложить проволоку в кладку на расстоянии четырех рядов до края конструкции. Мауэрлат впоследствии будет прикручен этой проволокой к стенам. Этот вариант отличается наименьшей надежностью, но сделать его может любой человек.
2. Монтаж при помощи скоб. Такой способ предусматривает укладку деревянных брусков в кладку в четырех рядах от обреза. Одна часть скобы крепится прямо к мауэрлату, а вторая к предварительно зафиксированному бруску. Данный способ тоже не отличается сложностью, но его крайне нежелательно использовать в зданиях с большой нагрузкой на кровлю.
3. Монтаж при помощи шпилек. Шпильки диаметром около 10-12 мм монтируются в кладку. Поверх них временно укладывается мауэрлат и пристукивается молотком, после чего на нем остаются небольшие углубления в тех местах, где брус должен будет фиксироваться. Эти точки просверливаются насквозь, после чего мауэрлат можно устанавливать на крепления и закручивать гайки.
4. Монтаж при помощи анкерных болтов. Данный способ отличается максимальной сложностью и надежностью. Анкерные болты закладываются в бетон по всему периметру стены. Полученное крепление не только обеспечивает качественную фиксацию крыши, но и повышает прочность обреза стены, выполненной из легкого бетона.

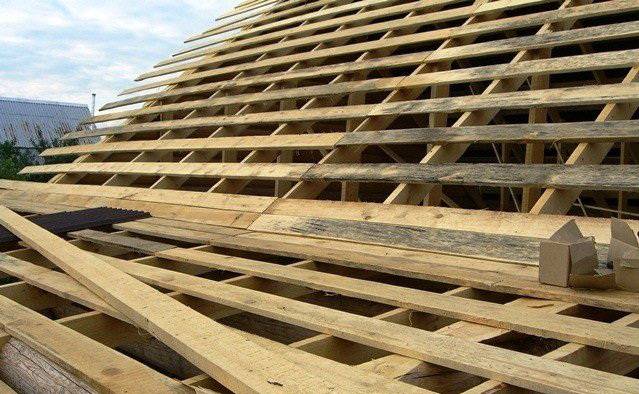

Особенности сплошной и разреженной обрешетки

Что определяет шаг обрешетки в конструкции крыши? В зависимости от того, какой кровельный материал был выбран для крыши, существуют два различные виды обрешетки под него:

1. Сплошная обрешетка кровли – монтаж досок такой конструкции осуществляется с шагом, который не превышает одного сантиметра. Также допускается вариант использования листов фанеры. Чаще всего такую обрешетку делают под такие виды кровельных материалов, как мягкая черепица и плоский шифер. Также все виды мягких кровельных покрытий укладываются именно на такой вид обрешетки.
2. Разреженная – монтаж планок такой конструкции может быть различным в зависимости от материала, достигая нескольких десятков сантиметров. Чаше всего этот вид обрешетки используют под металлочерепицу, шифер и керамическую черепицу.

ВАЖНО!

Сплошная обрешетка в некоторых случаях может быть применима для других видов материалов, если на крышу будут осуществляться большие нагрузки. Иногда доски или фанеру в таких случаях монтируют в два слоя.. Чаще всего толщина обрешетки такого типа составляет 25 миллиметров

Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска

Чаще всего толщина обрешетки такого типа составляет 25 миллиметров. Одним из идеальных видов пиломатериала для такой конструкции является шпунтовая доска.

Сплошная обрешетка

Каркас разреженной обрешетки представляет собой ряды досок или планок, параллельные коньку крыши и друг другу с определенным шагом расположения между собой. Он может совершенно различным – от 10 до 800 миллиметров.

Чаще всего для такой конструкции используют более широкую доску для обрешетки крыши. Минимальная величина его сечения находится в пределах 40 миллиметров. Чем более тяжелым будет кровельным материал, тем более надежным нужно делать каркас. Поэтому в некоторых случаях толщину досок увеличивают, а шаг их расположения уменьшают.

Обрешетка крыши – устройство, материалы, виды и способы монтажа

Стропильная система – сложное устройство, состоящее из множества взаимосвязанных элементов, которое обеспечивает поддержку кровельным скатам. Это, пожалуй, самый сложный в проектировании и монтаже конструктивный узел любого сооружения. Чтобы каркас получился прочным, надежным и мог выдерживать интенсивные нагрузки, необходимо правильно выполнить расчет и определить количество, размер и взаимное расстояние между его элементами. Обрешетка крыши, несмотря на внешнюю простоту, играет важную роль, распределяя вес кровельного пирога между несущими опорами. В этой статье мы расскажем, что такое обрешетка, а также как она делается своими руками.

Способы обустройства

Существует три основных параметра конструкции настила, на который должна делаться установка кровельного покрытия: шаг обрешетки, а также величина сечения ее элементов и материал, применяемый для ее обустройства. Однако, есть еще одна характеристика, выбор которой зависит от состава кровельного пирога. Устройство обрешётки может быть:

• Однослойным. Однослойная обрешетка состоит только из одного яруса реек, которые фиксируются поперек стропильных ног с заранее определенным в ходе расчета шагом. Отличие этого варианта в том, что между деревянным каркасом и кровельным покрытием не образуется зазор, в котором циркулирует воздух. Поэтому такая конструкция используется при монтаже кровель «холодного» типа.
• Двухслойным. Двухслойная конструкция состоит из двух ярусов реек: контробрешетки, фиксируемой вдоль стропильных ног и непосредственно самой обрешетки, располагающейся поперек них. Такое устройство позволяет формировать между деревянными элементами каркаса и финишным покрытием крыши вентиляционный зазор, предохраняющий их от контакта с конденсатом и атмосферной влагой. Поэтому такой вариант конструкции используют при монтаже «теплой» кровли, в состав которой входит утеплитель.

Различия между обрешеткой под мягкие и жесткие кровельные материалы

Крепление и усиление каркаса

Собранный каркас необходимо прикрепить к коробке постройки, чтобы всю конструкцию не сдуло порывистым ветром. Для фиксации вполне подойдет 4-мм проволока, куски которой обматываются возле стропильной ноги в точке ее опоры. Свободные концы проволоки крепятся к заблаговременно установленным в стене анкерам. В случае с деревянными домами вполне можно использовать скобы – их будет вполне достаточно для надежного удержания крыши на своем месте.

Для повышения прочности каркаса нужно уменьшить пролет стропил при помощи подкосов и стоек. Подкосы, как правило, устанавливают под углом 45 или 60 градусов относительно горизонтали. В качестве опор для стоек используются расположенные под ними стены или же специальные элементы, расположенные в пространстве между стенами.

Также конструкция может усиливаться затяжкой, которая снижает распирающую нагрузку. Это особенно актуально при использовании висячей стропильной системы. Для сборки каркаса обычно используется две затяжки, смонтированные при помощи саморезов с двух сторон относительно стропильных ног.

Какие инструменты и материалы понадобятся

Перед тем, как делать обрешетку на крыше, следует заготовить такие инструменты и материалы:

1. Деревянный брус первого сорта длиной 6 м, без сучков и прочих дефектов. Сечение выбирается в зависимости от того, какой финишный материал будет применяться. Под металлочерепицу понадобятся изделия сечением 50х50 мм, металлическая кровля обустраивается брусом 60х40 мм. Керамическую черепицу укладывают на брус с квадратным сечением 75х75.
2. Нужно знать, какая доска идет на обрешетку крыши, какие есть допуски. Обрезная доска 25х100 мм длиной 6 м. Небольшие изъяны в виде редких сучков тут допускаются. Отдельные случаи предполагают замену досок на ОСП плиты, фанеру или панели ДСП.
3. Ножовка, бензопила.
4. Монтажная пена.
5. Молоток, перфоратор.
6. Болты с гайками больших размеров. Крепление также осуществляется скобами и гвоздями.
7. Строительный уровень, рулетка.

Типы обрешетки

В зависимости от конструкции и узла крыши обрешетка под металлочерепицу монтируется несколькими способами. Шаговая (разряженная) обрешетка применяется на конструкциях с уклоном более 20°. В данном случае шаг доски равен длине волны кровельного материала.

На более пологих конструкциях с углом наклона 15 — 20° рекомендуется использовать сплошную обрешетку из досок (с минимально допустимым зазором 0,5 — 1 см компенсирующим сезонные расширения (сжатия) древесины) или листовых пиломатериалов. Также, данный тип монтажа обязателен вокруг мансардных окон и кровельных люков; на внешних и внутренних изломах скатов крыши (конек, ендова); у примыканий к стенам и трубам; в местах крепления снегозадержателей, кровельных ограждений, лестниц.

Обрешетка сплошная и разреженная

Как правило, при устройстве крыши применяются оба типа обрешетки

И особое внимание уделяется важным участкам со сплошным покрытием. Стоит также отметить, что сплошная обрешетка под металлочерепицу (особенно листовыми материалами) вызывает ряд противоречивых вопросов

Экономично ли это? И как обстоят дела с вентиляцией и конденсатом? Ответы очевидны. Поэтому единственная альтернатива — использование более толстой доски и ее крепление в нужных местах (как пример — ендова) с минимальным шагом.

Из-за специфичности (ступенчатость) черепичного профиля чаще всего под него применяется обрешетка с разреженным шагом.

Шаг обрешетки — это расстояние между продольными центрами двух смежных досок. Он должен равняться длине волны выбранной модели металлочерепицы. На рисунке ниже это четко видно.

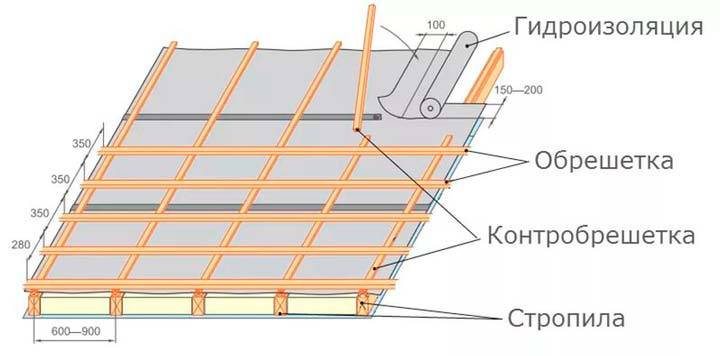

Шаг обрешетки под металлочерепицу

Рассмотрим детально схему снизу вверх:

• c — нижний выпуск кровельного листа. Вынос кровли относительно стартовой доски для большинства видов металлочерепицы равен 50 мм.
• Карнизная (стартовая) доска должна иметь большую толщину сечения. Это обусловлено тем, что она и следующая за ней доска находятся под одной волной (см. схему выше).
• a1 — расстояние от центра стартовой доски до центра следующей доски.
•  b — шаг обрешетки равный длине волны.
• a2 — данное расстояние определяется по факту. Так как последняя волна подрезается, то толщину последней доски необходимо подбирать (наращивать).

Длина волны распространенных профилей:

Профили металлочерепицы	Длина волны, мм
Монтеррей	350
Супер Монтеррей	350
Макси	400
Каскад	350
Макси Каскад	400
Classic	350
Kvinta (Kvinta plus)	350
Country (Квинта)	350
Quadro profi	350
Kamea (Камея)	350
Finnera	350
Adamante	350
Decorrey	350
Испанская Дюна	350
Андалузия	400
Джокер	400

Рекомендации

Начать нужно с антисептической обработки. Прежде, чем приступить к сборке, каждый элемент следует тщательно обработать составами, защищающими древесину от грибка, насекомых и других угроз биологического характера. Если региону, в котором ведётся строительство, свойственен влажный климат, обработка проводится дважды.

Готовая обрешётка Источник legkovmeste.ru

Перед началом монтажных работ следует изучить особенности технологии и ряд советов, которые помогут ускорить установку и повысить срок эксплуатации конструкции:

1. Противопожарная безопасность. Обработав дерево такими составами, вы защитите его от возгорания. Под воздействием открытого огня балки обуглятся, но не смогут поддержать процесс горения.
2. Крепёжные элементы. Деревянные фрагменты принято скреплять гвоздями или саморезами. Сторонники обоих разновидностей часто убеждены, что только одна из них применима при сборке кровли. На практике лучших результатов помогает добиться комбинирование гвоздей и саморезов.
3. Фиксация обрешётки по краям. На расстоянии 20 мм от свеса обязательно наличие фиксации. Крепёжный элемент должен минимум на треть длины войти в стропильную ногу.
4. Изготовление шаблона. Чтобы ускорить работу, изготовьте переносную конструкцию, которая будет соответствовать по размеру выбранному шагу обрешётки для металлочерепицы. Это приспособление поможет быстрее и точнее выполнять фиксацию новых элементов.
