Подогрев при помощи теплообменника
Если установлен зимний бассейн или с большим резервуаром, тогда монтируют подогрев на основе теплообменника. Он подключается непосредственно к системе отопления дома, работающей например от газового котла. Выполнен в форме змеевика в колбе, по которому течет горячая вода.
Теплоноситель движется за счет циркуляционного насоса. Жидкость поступает в колбу, где греется от змеевика. С каждым новым кругом она нагревается все больше. После возвращается в чашу. Процесс автоматический, не требует особого контроля. Пользователь только устанавливает температуру на термостате.
Нагреватель выбирают исходя из габаритов бассейна. В первые сутки включают на максимальную мощность, затем поддерживать оптимальную температуру. При этом нельзя допускать резких перепадов.
Теплообменник устанавливают между насосом и системой дезинфекции. Хлор не будет попадать в аппарат, что увеличит его срок службы
Преимущества:
- нагревает большие объемы с меньшим расходом энергоресурсов;
- легкость эксплуатации.
Несколько вариантов солнечных нагревателей
Для изготовления производительного и интересного варианта понадобятся такие составляющие:
- черный лист сотового поликарбоната;
- полипропиленовая труба диаметром 25 мм;
- фитинги, их количество и параметры будут зависеть от конкретной конфигурации;
- циркуляционный или дренажный насос;
- фильтр.
Последовательность изготовления будет следующей:
- Необходимо взять два отрезка трубы. Их длина должна быть на 7 см больше ширины листа поликарбоната.
- С одного торца каждого отрезка припаивается переходник МРН (или МРВ, все будет зависеть от того, как необходимо обеспечить подключение).
- С другой стороны патрубок закрывается при помощи пластиковой заглушки.
- Вдоль трубы делается разметка. Наносятся две линии. Расстояние между ними должно быть равно толщине пластикового листа.
- Патрубки фиксируются в тиски, чтобы их невозможно было сдвинуть. При помощи болгарки делаются прорези.
- С одной и другой стороны сотового поликарбоната надеваются подготовленные элементы.
- Места стыков промазываются клеем, который устойчив к воде.
- Вся конструкция оставляется на определенный промежуток времени, чтобы произошло полное схватывание.
- Разместить получившийся агрегат необходимо на крыше под наклоном. Направленность внутренних каналов должна идти вдоль листа.
- К нижней части производится подключение подающей трубы, к верхней — отводящей.
- В бассейн опускается труба до самого дна. К ней крепится картридж от колбы фильтра. В другом варианте можно отрезать горлышко от 2 литровой бутылки длиной в 15 см. На открытую часть надеть чулок и зафиксировать его стяжкой. К другой части подключается шланг. Он выводится к циркуляционному насосу.
- Ко второму выходу из насоса подводится труба от нижней части коллектора.
- Труба от верхней части коллектора подводится к бассейну, чтобы залив происходил сверху.
- Для того чтобы запустить весь механизм, его частично необходимо наполнить водой, чтобы насос мог подхватить ток.
Два слоя поликарбоната
Отрезки трубы с фитингами и шлангами
Переходник
Патрубок фиксируется, делаются прорези
Вставляется поликарбонат
Водонагреватель из поликарбоната
Суть функционирования заключается в том, что холодная вода забирается со дна бассейна, подается в нижнюю часть сотового поликарбоната. Проходя через всю его площадь по мелким каналам, она прогревается и возвращается снова в емкость. При размерах пласта в 6×2 м мощность достигает приблизительно 7 кВт.
Другой механизм подогрева также изготавливается достаточно просто. Для него понадобятся:
- металлопластиковая труба диаметром 16 мм;
- стекло;
- черная краска в баллончике, устойчивая к температуре;
- обрезная доска 10×3 см;
- шуруповерт;
- саморезы;
- лист оцинкованного металла размером 1×2 м;
- ножовка по дереву.
Сборка всей конструкции осуществляется так:
- Из доски вырезаются две заготовки длиной в 2 м. Два других отрезка должны быть по 1 м.
- Они скручиваются между собой в прямоугольник.
- Задняя часть зашивается листовым металлом.
- Внутренняя сторона покрывается черной краской, что позволит притягивать больше солнечных лучей.
- Все пространство конструкции условно разделяется на две части. В каждую из них необходимо уложить металлопластиковую трубу, которая будет смотана в виде улитки.
- Похожий вариант Два контура соединяются между собой в одну замкнутую систему.
- Для фиксации трубы по бокам закрепляются ограничительные бруски из дерева или другого материала.
- Внутри все снова красится черной краской из баллончика.
- В одной из торцевых стенок делается вырез и пропускается патрубок для подачи. Таким же образом стоит поступить и с противоположного торца по диагонали.
- Ящик сверху закрывается обыкновенным стеклом. Это даст возможность повысить температуру до максимально возможного значения.
- Возле бассейна устанавливается насос. Можно применять самовсасывающий центробежный. Ему не страшно завоздушивание. Также он с успехом будет втягивать воду и подавать ее наверх.
- Коллектор устанавливается под углом в 30° в направлении к солнцу. Желательно разместить его на крыше.
- В бассейн опускается шланг и на нем делается фильтрующий барьер, как описывалось выше. Патрубок подключается к насосу. Ко второму выходу подключается труба для подачи жидкости наверх.
- От коллектора труба опускается непосредственно в бассейн.
Вода, проходя через смотанные отрезки трубы, успевает хорошо прогреваться и впоследствии отдавать свою температуру жидкости, которая находится в емкости. Витки необязательно могут быть расположены так, как описывалось выше. Можно сделать конструкцию больших размеров и уложить трубу змейкой или другим рисунком, который позволит обеспечить максимальное прогревание.
Особенности монтажа устройства
Порядок подключения теплового насоса для бассейна зависит от особенностей конкретной модели. Поэтому перед началом работ следует внимательно изучить инструкцию изготовителя и точно соблюсти изложенные в ней требования и рекомендации. Обычно промышленные модели поставляются уже в собранном виде и с набором необходимых для установки комплектующих.
Схема функционирования теплового насоса, подключенного к бассейну:1 – Тепловой насос для бассейна2 – Дистанционное устройство управления3 – Чистая вода для бассейна4 – Циркуляционный насос5 – Байпас (обводной канал) и регулировочные клапаны6 – Труба подачи воды из бассейна7 – Фильтр
В ходе подключения понадобится установить пару труб, а также обеспечить электропитание. В систему обслуживания бассейна нагреватель устанавливают таким образом, чтобы он располагался после системы фильтрации и перед хлоратором.
Как показано на этой схеме, тепловой насос следует подключать после фильтра для воды, но перед устройством для ее хлорирования
Очень важно правильно выбрать место для установки оборудования. Обычно тепловой насос типа “воздух-вода” представляет собой агрегат внушительных размеров, напоминающий наружный блок сплит-системы кондиционера
Для установки воздушного теплового насоса необходимо выбрать достаточно просторное место, которое следует защитить от воздействия внешних факторов, например, с помощью навеса
Место для установки такого оборудования должно соответствовать следующим требованиям:
- хорошая вентиляция;
- отсутствие препятствия для передвижения воздушных масс;
- удаленность от открытого огня и других источников тепла;
- защита от воздействия внешних факторов окружающей среды: осадки, падающий сверху мусор и т.п.;
- доступность для технического обслуживания и необходимого ремонта.
Чаще всего тепловой насос устанавливают под навесом. Ради дополнительной защиты можно установить пару боковых стен, однако они никак не должны препятствовать воздушному потоку, который нагнетается вентиляторами.
Насос монтируют на металлической раме, основание должно быть строго горизонтальным. Это позволит минимизировать такие проблемы как вибрация и шум при работе прибора, а также защитит устройство от поломок.
Воздушный тепловой насос следует устанавливать на прочном и строго горизонтальном основании. Это позволит снизить вибрацию при его работе и уменьшить количество шума
При монтаже теплового насоса и подключении его к системе важно убедиться, что все его элементы чистые. Не помешает проверить и внутреннюю поверхность труб, с помощью которых осуществляется подключение
Все места соединения труб, по которым циркулирует вода, должны быть тщательно загерметизированы и проверены на наличие протечек. Чтобы вибрация от теплового насоса во время его работы не передавалась остальной системе, имеет смысл рассмотреть вариант подключения с использованием гибких шлангов.
Особого внимания потребует обеспечение электропитания теплового насоса. Оно должно полностью соответствовать правилам установки электрического оборудования с учетом всех требований пожарной безопасности.
Рядом с бассейном обычно сохраняется высокий уровень влажности, и вероятность контакта электрооборудования с водой существенно возрастает. Поэтому необходимо тщательно заизолировать все места электрических контактов, дополнительно защитив их от возможного контакта с влагой.
В схему подключения теплового насоса к электропитанию в обязательном порядке необходимо включить автоматические выключатели, которые снабжены датчиками, реагирующими на повышение температуры. Понадобятся также устройства защиты, которые предотвратят утечку тока.
Все токопроводящие узлы следует в обязательном порядке заземлить. Для подключения кабелей, как силовых, так и контрольных, понадобятся специальные клеммники. В инструкции производителя обычно указано необходимое сечение электрокабелей, через которые можно выполнять подключение оборудования к электропитанию.
Этих данных необходимо придерживаться. Сечение кабеля может быть больше рекомендованного, но никак не меньше.
Установка теплового насоса для подогрева воды в бассейне производится в соответствии с рекомендациями производителя. Обычно его устанавливают после системы очистки воды, но перед устройством хлорирования, если оно имеется
Оптимальный выбор материала для нагревателя
Чтобы правильно выбрать материал для нагревателя для бассейна, нужно учесть следующие факторы:
Возможность транспортировки. Прибор из кирпича из-за большого веса лучше располагать стационарно, на хорошем фундаменте.
Если бассейн разборный и монтируется в разных местах, то лучше воспользоваться металлической конструкцией.
Наличие свободного места. Металлические котлы занимают меньше места, чем кирпичные, конструкцию из кирпича необходимо будет защитить от воздействия атмосферных осадков: построить крышу или собрать печь в здании.
Стоимость и доступность материалов.
Возможность привлечь квалифицированного сварщика или печника-каменщика.
Котёл из кирпича долговечен и хорошо смотрится. Кирпичная печь может также выполнять ряд других функций: отапливать помещение, готовить еду. При наличии навыков такой прибор можно сделать самостоятельно, что значительно снизит стоимость всей системы отопления.
Самодельную металлическую конструкцию выбирают, если бюджет ограничен.
Схема системы подогрева бассейна
При разработке схемы монтажа системы подогрева я учёл, что бассейн имеет фильтровальную установку, без которой невозможно длительное время поддерживать воду пригодной для купания. Так как проточные колонки не имеют привода подачи воды, роль циркуляционного насоса и возьмёт на себя фильтровальная установка бассейна. Такое решение «убивает и второго зайца»: питание колонки очищенной фильтром водой предотвратит образование накипи в теплообменнике, существенно увеличив срок её службы.
Как работает система подогрева ?
Вода из бассейна поступает в фильтр обычным порядком (см. рисунок). Вентиль 4 служит для перекрытия воды при проведении регламентных и регулировочных работ. На выходе фильтра поток воды разделяется. По одному шлангу очищенная фильтром вода поступает обратно в бассейн, а по второму — на вход газовой колонки. В режиме фильтрации вентили 1 и 4 открыты, вентили 2 и 3, управляющие подачей воды в колонку, закрыты.
При включении режима подогрева воды вентили 2 и 3 открываем и запускаем колонку в ждущий режим (зажигаем фитиль и переводим регулятор газа в режим «Работа»). Прикрываем вентиль 1, увеличиваем напор воды в теплообменнике газовой колонки, из-за чего срабатывает датчик потока. Агрегат запускается, начинается нагрев воды. Горячая вода через вентиль 3 поступает обратно в бассейн, смешиваясь с потоком воды от фильтра. Смешивание потоков позволяет при помощи вентиля 1 (он основной в этой конструкции) регулировать температуру поступающей в бассейн воды.
Кроме того, для многих колонок условием запуска является наличие в теплообменнике потока воды с необходимым давлением. Именно поэтому и прикрываем вентиль 1 на нужный угол. Колонка гарантированно переходит в рабочий режим. Выключить режим подогрева воды можно несколькими способами.
Например, открыть полностью вентиль 1, тогда вся система перейдёт в режим фильтрации. Или выключить фильтровальную установку — при этом поток воды через теплообменник прекратится, и газовая колонка автоматически выключится. Можно принудительно выключить газовую колонку, не забыв перекрыть газовый баллон вентилем 5.
Топливные
Топливные водонагреватели целесообразно устанавливать для стационарных бассейнов с большим объемом.
Нагрев воды осуществляется за счет сжигания какого-либо вида топлива. Это может быть газ, уголь, дрова или нефтяное топливо.
Топливные нагреватели имеют два важных нюанса, выполнение которых обязательно. Во-первых, в их систему обязательно должен быть включен циркуляционный насос. Во-вторых, при пользовании этим типом нагревателя необходимо принять меры к соблюдению и выполнению требований противопожарной безопасности.

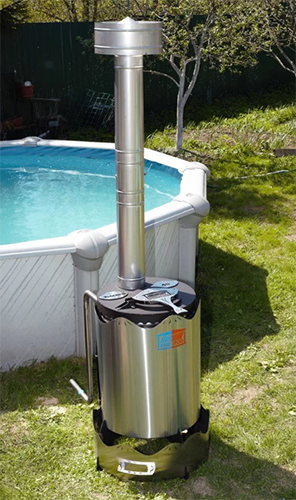

Самым простым из топливных нагревателей будет дровяной водонагреватель. Его легко сделать своими руками. Из металлической трубы подходящего диаметра нужно изготовить змеевик. Обязательно предусмотреть, чтобы концы змеевика были длинными. В этом случае шланги, надетые на них, не будут обгорать.
Осталось внутрь змеевика заложить дрова, поджечь их и ждать, когда нагреется вода в бассейне.
Насос будет перекачивать холодную воду из бассейна через импровизированный подогреватель, где она будет нагреваться, и уже теплую закачивать в бассейн.
Совет мастера: при заключении змеевика в корпус, нагрев воды будет идти интенсивнее.
При пользовании дровяным водонагревателем необходимо строго соблюдать меры противопожарной безопасности.
Для тех кто не хочет самостоятельно гнуть трубу, есть уже готовые печи с змеевиком производства «TERMOPOOL». Эти печи кстати сделаны из нержавеющей стали, что в разы увеличивает их срок службы и они имеют большую мощность до 55 кВт. Наличие экрана и крышки исключает открытый огонь. В отличии от электрических или газовых нагревателей, эти печи очень экономичны в использовании, а при наличии леса и соответственно бесплатных дров стоимость эксплуатации сводится к нулю.
Кстати, бесплатные дрова можно забрать в многочисленных фирмах по продаже деревянных паллет. У них остается много обрезков и сломанных паллет которые они с удовольствием отдают совершенно бесплатно!
Дровяная печь
Печи на твёрдом топливе могут справиться с любым объёмом нагреваемой воды в бассейне, они просты в эксплуатации и экономичны.
Подобрать правильную печь для подогрева бассейна можно, определив задачу, которая стоит перед оборудованием:
Подогрев круглогодичных бассейнов с большим объёмом воды, поддержание постоянной температуры. Для решения этой задачи отлично подойдут массивные кирпичные печи с теплообменником, котлы длительного горения типа «Стропува», пиролизные котлы с шахтной конструкцией.
Преимущества таких печей — возможность долго поддерживать одинаковую температуру в теплообменнике и регулировать скорость нагрева, большое время автономной работы без загрузок, возможность отапливать бассейн с помощью косвенного нагрева. Минус — относительная дороговизна оборудования, сложная сантехническая обвязка.
Быстрый нагрев сезонного крытого бассейна и поддержание необходимой температуры. Главное требование к оборудованию — высокая мощность. Её можно рассчитать, зная объем бассейна, разницу температур воды, теплопотери. Чтобы нагреть 1 литр воды на один градус за 1 час нужно 0,001 квт. Нагрев 1 тыс. литров за 1 час потребует мощности в 1 кВт.
Учитывая теплопотери нужно умножать этот показатель на 1,2—1,3. Таким образом, котёл на 25 кВт будет нагревать 1 куб воды на 1 градус за 15—20 минут. Водонагреватель должен быть устроен стационарно, лучше использовать схему проточного отопления.
Быстрый нагрев небольшого уличного бассейна при низкой температуре окружающего воздуха. Главное требование к котлу для такого режима работы — это высокая мощность и мобильность. Малый вес и компактность печи будут приятным дополнением.
Особенности хранения каркасного бассейна зимой
Можно оставлять каркасники на зиму или требуется их убирать? Есть пару возможных способов зимовки. Первым будет сливание воды, а после потребуется все вымыть, просушить, разобрать и спрятать до того, как наступит купальный сезон. И второй, по максимуму предпочтительный – консервирование конструкции и оставить зимовать во дворе. Это происходит в несколько этапов.
Чистка
Для начала важно слить воду и как можно лучше отмыть дно и стенки в бассейне посредством вспомогательных средств, не допуская их попадания на наружную часть. После очищения пару раз со всей тщательностью промывают резервуар от химических средств водой
После можно начать чистку металлического каркаса, ламп, лестниц и остальных атрибутов. Выбор очистительного средства будет зависеть от внутреннего покрытия бассейна
Крайне осторожно важно отнестись к пленочной поверхности. Каждый из средств достаточно агрессивный, и обязательно важно работать в резиновых сапогах и перчатках
До процедуры не забывайте отсоединять все провода и убирать их за стенки.
Заливка воды для консервации
Воду требуется набрать до обычного уровня, и как только резервуар наполнен, требуется включить насосный фильтр в режим обратного промывания. Обязательно следуйте инструкции, и при неправильном применении есть риск в полной мере выводить фильтрационную систему из строя. По окончанию обратного промывания фильтр переключают в уплотнительный режим, а после в стандартный. В тот момент засыпайте вещество для консервации, а когда поток начнет циркулировать в нормальном режиме, все будет происходить в течение пары часов. В конце процесса воду требуется немного слить, чтобы ее уровень был ниже форсунок на 0.1 метр.
Монтаж компенсатора расширения воды
В роли компенсатора можно применять предметы, которые начинают сжиматься при давлении извне. К примеру, бутылки из пластика или пенопластовые блоки. Обычно к ним привязывают веревкой груз, чтобы чуть притопить. Луше всего разместить компенсаторы из канистр/бутылок из пластика по центру резервуара, а пенопластовые куски разместить на малом расстоянии (0.15 метра) от бортика бассейна, равномерно распределяя их по общему периметру. В целом, длина полоски пенопласта должна быть минимум ½ от корпусного периметра.
Демонтаж гидросистемы (насосы, фильтры, нагревательные установки)
При демонтаже песочного фильтра с него нужно ссыпать кварцевый песок в другой сосуд, а после тщательно очищать его от самых маленьких песчинок и высушить.
Заключительная процедура
Форсунки и скиммер закрывают особыми «зимними» пробками
Все ламповые ниши и скиммеры еще важно закрывать пенопластовыми кусками. Части гидравлической системы, которые нельзя убирать, важно освободить от водных остатков и заткнуть особыми заглушками
Накрытие
Итог таков:
Требуется постоянно очищать воду от большого мусора, который нанесен ветром. При этом должна быть монтирована фильтрационная система, у которой насос должен работать не меньше 6 часов в сутки.
В химическую очистку входит водная дезинфекция, коагуляция и предотвращение образования водорослей
Еще важен постоянный контроль над степенью кислотности.
Время от времени стенки и дно чаши бассейна требуется очищать от слизистого налета посредством донного пылесоса.
Сливание воды выполняется через особую систему, которая ведет напрямую в канализацию или яму для слива.
Нагревание производится от солнечного коллектора или теплового насоса, а еще для сохранения водной температуры и защиты от внешнего загрязнения бассейн важно закрывать.
На зимнее время лучше не разбирать конструкцию, а законсервировать. В начале нового сезона для купания до начала подготовки к применению важно выждать, пока лед растает в полной мере.
Если соблюдать все правила и грамотно эксплуатировать каркасный бассейн, то он будет долго вам служить.
Дровяной подогрев
Берется змеевик, от величины его спирали зависит производительность. Лучше предпочесть из нержавеющего металла. Один конец подключается к отверстию в бассейне, второй – к насосу. Сам змеевик следует вмонтировать в емкость, в которой будут жечь дрова. Это достаточно эффективный вариант того, как нагреть воду в каркасном бассейне.
Для большего эффекта можно сделать змеевик – емкость для сжигания. То есть дрова будут гореть во внутреннем пространстве, образованном трубками. Это еще более эффективный прибор для подогрева воды.
Такой метод отличает низкая цена, независимость от энергоносителей, высокая скорость, независимость от погодных условий. К недостаткам можно отнести необходимость контроля над подогревом. Перегрев может привести к деформации бассейна.
Бюджетные
Бюджетной категорией приспособлений считаются:
- кипятильники;
- улитки;
- покрывала;
- дрова.
Кипятильники
Кипятильником можно без труда подогреть воду в маленьком бассейне для детей. Однако, применяя такой способ нужно соблюдать правила безопасности: не прикасаться к воде во время работы кипятильника и не прислонять его к стенкам бассейна. Как пример, для получения необходимой температуры, можно просто добавить немного горячей воды.
Улитки
Улиткой называют самодельную солнечную батарею. Такие устройства часто продают на рынках по достаточно приемлемой цене. Улитка вполне справится с подогревом, но только при солнечной погоде.
