Как правильно подключить выключатель
Подключение датчиков движения технически работа не сложная, но специфическая, требующая опыта и особых знаний. Предпочтительнее всего обратиться за такой услугой к специалистам. При неправильной установке могут быть ложные срабатывания или блокировка срабатывания.
Основные моменты, которые нужно учитывать при монтаже:
- обеспечение зоны обнаружения;
- защита от внешних факторов, способных вызвать ложные срабатывания или блокировку срабатывания;
- подключение к электропроводке.
Установить своими руками
Подключают датчики движения при помощи клеммы. Обычно клеммы бывают на 3 вывода, реже – на 4.
Маркировка клеммы:
- L – фаза (для проводов коричневого или красного цвета);
- N – ноль (синий провод);
- L со штрихом или стрелочкой, или буква А – для осветительного прибора;
- РЕ – защитное заземление.
Схемы подключения
Существуют несколько основных схем подключения датчиков к освещению:
- последовательная;
- параллельная;
- на несколько датчиков движения;
- с использованием магнитного пускателя.
При последовательном подключении управление освещением полностью передается на датчик движения.
В случаях, когда необходимо включить свет надолго, и при этом объект не будет находиться в зоне обнаружения сенсора, параллельно датчику устанавливают выключатель. Примером такой необходимости может послужить применение датчика движения в гараже со смотровой ямой.
Находясь в яме, или занимаясь ремонтом под автомобилем, человек все также нуждается в освещении, но при этом его движения не улавливаются прибором. После окончания работы нужно вручную выключить свет выключателем, но он снова включится уже благодаря датчику движения и выключится после того, как объект выйдет из зоны обнаружения.
В длинных или больших помещениях возникает необходимость в установке нескольких датчиков движения и подключению их к освещению. В этих условиях датчики подключаются параллельно и от одной фазы. Срабатывание одного из сенсоров замыкает цепь и включает освещение во всем коридоре.
Использование магнитного пускателя обязательно при подключении к датчику движения нескольких мощных ламп или дополнительного электрического оборудования.
Схема подключения к энергосберегающей лампе
Схема подключения к светильнику
Проверка и настройка после установки
На датчиках движения, предназначенных для включения осветительных приборов, есть следующий набор регулируемых параметров:
- LUX – освещенность внутри помещения или на улице, при которой начинает срабатывать датчик на включение осветительных приборов. При монтаже установите на максимум.
- TIME – время, которое прибор продолжает освещать после того, как движущийся объект вышел из зоны обнаружения. Обычно устанавливают от 10 секунд и выше, если коридор достаточно длинный или открытие двери ключами происходит за перегородкой вне зоны обнаружения сенсором.
- SENS – чувствительность прибора, параметр, влияющий на дальность обнаружения движения. Изначально устанавливается на максимум. Бывает необходим, если в зону обнаружения попадает движение-помеха, а переустановка датчика затруднительна. Примером может служить включение света на лестничной площадке из-за движущейся кабины лифта или мельтешащих веток за окном.
- MIC – если на вашем датчике есть параметр шума, настройте его на минимум, чтобы исключить ложное срабатывание от детского крика или лая соседской собаки.
Настройка параметров
Для оптимизации процесса включения света очень важно правильно выполнить регулировку датчика в зависимости от характера движения и параметров самого объекта. Как правило, учитываются четыре основных характеристики – угол установки, чувствительность, освещенность и время задержки после срабатывания. Рассмотрим их подробно
Рассмотрим их подробно
Рассмотрим их подробно.
Угол установки
Согласно правилам, угол установки датчика для включения света должен быть таким, чтобы центр поля действия приходился на точку максимально интенсивного или наиболее вероятного движения объекта. Добиться этого можно, соблюдая:
- Правила монтажа, указанные в инструкции. Особенно актуально их выполнение для приборов, не имеющих никаких механических настроек. В них обзорный угол полностью задается техническими особенностями самого устройства, а также высотой и местом его расположения. Например, датчик с углом в 180 градусов, устанавливаются на стену, в 360 градусов – на потолке, а 90 градусов – в углу.
- Практическая регулировка. Детектор с наклонно-поворотным кронштейном позволяет опытным путем выполнить более тонкую настройку. Такие устройства дают возможность менять поле и дальность действия сенсора. Это, например, необходимо на охраняемой или придомовой обширной территории или рядом с оживленным пешеходом или автострадой, чтобы исключить попадание движения объектов на них в поле объектива.
Чувствительность
Регулировка датчика по уровню чувствительности позволяет исключить включение света в ответ на движение мелких объектов и посторонних предметов в дальней области зоны слежения. Настройка этого параметра выполняется опытным путем:
- Для начала нужно установить максимальную чувствительность.
- Далее необходимо проверить, как он будет работать на оптимальном расстоянии.
- Нужно постепенно уменьшать уровень – до тех пор, пока он перестанет реагировать на человека средних параметров.
- Затем проверить, как он отреагирует на мелких животных или посторонние предметы.
- Установить найденный порог чувствительности.
В идеале степень чувствительности датчика на движение должна быть такой, чтобы включение света происходило на границе достаточной освещенности от фонаря или люстры при прохождении человека со средними антропометрическими данными.
Каждый, кто устанавливает датчик на движение, должен знать, как самостоятельно уменьшить чувствительность сенсора. Во время эксплуатации могут возникнуть непредвиденные обстоятельства и включение света будет происходить незапланированно. Перед или сразу после установки устройства необходимо удостовериться, как это сделать своими руками наиболее быстрым и правильным путем без вызова мастера-установщика.
Освещенность
Чтобы датчик перестал посылать сигнал на включение света днем, поздним утром и ранним вечером, необходимо выполнить его регулировку по параметру освещенности — LUX. Настройка состоит из следующих действий:
- Повернуть стрелку регулятора до максимального уровня (куда она увеличивается).
- С наступлением достаточного уровня темноты медленно поворачивать его в обратном положении пока сенсор не сработает и не начнет включать свет.
Настроенные таким способом датчик чувствительности далее всегда (до изменения его положения) будет включать свет при наступлении такого же уровня темноты.
Время задержки
Как правильно настроить датчик для включения света по движению на время задержки после срабатывания волнует тех, кто выполняет такую регулировку впервые. Также, как и в том случае, когда требовалось задать параметры освещенности и чувствительности, необходимо найти шлиц или винт на панели прибора с надписью Time.
Чтобы правильно выполнить регулировку по времени задержки необходимо:
- Перевести регулятор в минимальное значение.
- Инициировать датчик посредством движения.
- Засечь время.
- Опытным путем определить необходимое время, сохранив параметры.
Современные датчики на движение позволяют настраивать время задержки после включения света от 5 секунд до 10 минут.
Например, если сенсор установлен на входе в подъезд, а человеку нужно подняться по лестнице на 5-ый этаж, после чего отдышаться, найти ключи и открыть квартиру, то параметр должен быть установлен на максимальное значение. Другое дело – коридор в квартире, когда прохождение через него не занимает дольше 2-3 секунд. Здесь значение этой характеристики можно свести к минимуму.
Настройка датчиков движения своими руками

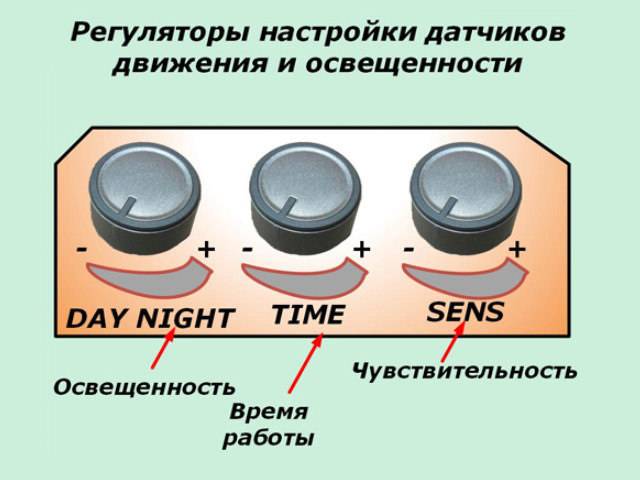

После подключения и установки, рассмотрим внимательно, какие регуляторы есть на датчике. Их всего три:
- «LUX». Освещенность;
- «Time». Время срабатывания;
- «SENS». Чувствительность.
Первоначально нужно правильно подобрать угол, чтобы устройство правильно срабатывало и охватывало максимум территории. Обещание, что ДД будет реагировать на всё, что движется – это просто слова, чтобы продать. И тут дело даже не в цене.
Регулировка угла наклона производится поворотом корпуса уже установленного ДД. Поворачивая рычажки в ту или иную сторону, происходит настраивание прибора. И от того, как качественно он будет настроен, так ДД и будет работать!
Рассмотрим настройку датчика движения более подробно. Начинаем с выставления времени срабатывания. Этот параметр определяет, как долго будет гореть свет после включения. В среднем, можно настроить время работы уличного освещения от одной до десяти минут. Поворачиваем рычажок под надписью «Time» в сторону «+» или «-».
Важно правильно отрегулировать уровень освещённости. От этого будет зависеть когда будет срабатывать датчик движения. Важно, чтобы срабатывание ДД отсутствовало в дневное время
Для этого поворачиваем рычажок «LUX». Чтобы выставить этот параметр правильно, лучше всего заниматься настройкой в сумерках, когда начинает темнеть
Важно, чтобы срабатывание ДД отсутствовало в дневное время. Для этого поворачиваем рычажок «LUX»
Чтобы выставить этот параметр правильно, лучше всего заниматься настройкой в сумерках, когда начинает темнеть.
От того, как будет настроена чувствительность датчика движения будет во многом зависеть частота его ложного срабатывания.
Параметры, требующие правильной настройки
При установке датчика движения важно правильно настроить его по углу обзора
Точная регулировка датчика движения зависит от корректной настройки самых важных опций. В современных приборах можно улучшить чувствительность и освещенность, угол установки и время задержки. При оптимальных значениях эти параметры дают возможность сэкономить до 50% электроэнергии.
Угол установки
В первую очередь регулируют зону освещения прибора – угол установки. Большинство современных светильников оснащены детекторами, которые закреплены на шарнирах
Угол нужно отрегулировать так, чтобы инфракрасные лучи распространялись на максимально большую площадь, при этом важно учитывать и высоту, на которой расположен датчик
Чувствительность
Чувствительность датчика – второй важный параметр работы
Вторым по важности параметром является чувствительность прибора, настройка которой считается самой сложной. Для регулировки используют специальное колесо на корпусе датчика с диапазоном от минимального до максимального. Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека
С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки
Параметр настраивают так, чтобы детектор не реагировал на мелких животных, но сразу срабатывал, если обнаружит человека. С этой целью значение устанавливают на максимум, затем ждут выключения фонаря и начинают постепенно снижать его до необходимой отметки.
Освещенность
Регулировать освещенность необходимо, чтобы прибор был настроен на включение света только после наступления сумерек. Во время первичной настройки выставляют максимальное значение параметра и доводят его до нужного значения вечером. Если в детекторе отсутствует регулятор, можно дополнительно подключить к прибору специальный датчик.
Оптимальное размещение и корректировка работы датчиков движения
Схема подключения неподвижного устройства предусматривает наличие специального шарнира, позволяющего оптимально отрегулировать угол обзора и площади захвата сканирующего элемента. Потому располагать подобные устройства рекомендуется на стенах или потолках помещений.
Потолочные приборы исследуют зоны в виде конуса, напоминая многолучевой барьер, полностью охватывающий все стены небольших помещений. Однако для работы «умного» освещения вне дома рациональнее использовать настенные устройства, спектр захвата у которых гораздо шире. Их подключают на открытом пространстве, размещая на высоте не менее двух метров, соединяя с осветительными приборами, например фонарями, в углах или над дверной системой, чтобы установить основной источник повыше.
Кроме того, при наличии в доме домашних животных лучше монтировать датчики движения таким образом, чтобы питомцы не попадали в радиус их срабатывания, то есть повыше от пола. Помимо способов установки, данную проблему может решить прибор, оснащенный регулировкой уровня чувствительности, и, несмотря на то что подобные модели не являются бюджетным вариантом данного оборудования, они позволяют выбрать объекты, на которые будет реагировать датчик. Впрочем, такой прибор потребует неоднократной настройки.
Исправная работа датчиков движения, независимо от их возможностей и конструкционных особенностей, не исключает сезонную перенастройку оборудования из-за смены температуры воздуха и повторного подключения устройства.
Схема подключения Д. движения для освещения без выключателя: 2 способа монтажа
Производители сейчас предлагают пользователям два вида ДД: потолочные и настенные. Принцип работы у них схож, но подбирать модель нужно в индивидуальном порядке, учитывая место установки.
Потолочные устройства способны охватить зону в радиусе 360° и их охраняемая площадь на схеме выглядит в виде конуса, где лучи расходятся на 120°. Когда человек попадает в зону видимости датчика, он пересекает многолучевой барьер, фиксирующийся автоматом, и переводит датчик в режим тревоги.
Потолочные устройства устанавливают на высоту от 2,5 до 3 метров. Они способны охватить зону в нижней части помещения в диаметре до 20 метров. Такое оборудование целесообразно устанавливать в небольших комнатах, чтобы одновременно контролировать все стороны помещения.
Настенные датчики способны охватить большую область пространства. Применяют устройство не только внутри помещения, но и снаружи. Оно также замыкает электрическую цепь, когда человек пересекает многолучевой барьер. Устанавливают оборудование на высоте от 2 и до 2,5 метров. Монтировать датчик рекомендуется в угол помещения. При таком положении раскрыв лучей наиболее эффективный.

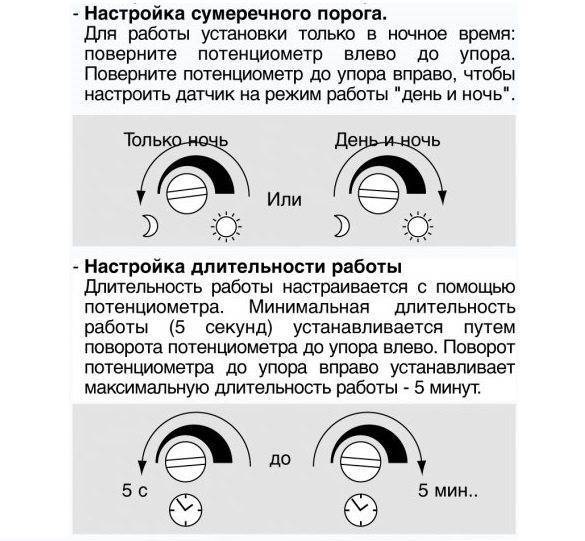

Настройка и регулировка устройства
Первым делом настраивается время, в течение которого с момента регистрации последнего движения (присутствия) человека подается напряжение на осветительный прибор. Оно составляет от одной секунды до десяти минут.
Для выбора правильного времени руководствуйтесь следующими подсказками:
- при освещении лестницы потребуется 3-4 минуты, поскольку надолго здесь никто не задерживается;
- подача света в любой комнате должна занимать 10-15 минут, ведь времяпровождение может быть и кратковременным, и продолжительным.
Чтобы избежать ложных срабатываний, необходимо настроить задержку срабатывания после первичной регистрации движения. Параметр также насчитывает от одной секунды до десяти минут, а выбор конкретного значения определяется в зависимости от скорости передвижения человека. Поскольку через коридор движутся быстрее, то выставляется минимальная задержка.

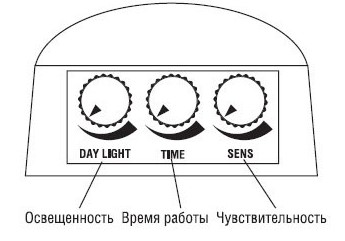

Детектор оснащен тумблером LUX, отвечающим за уровень освещенности. Здесь нужно ориентироваться на то, чтобы датчик срабатывал в моменты, когда комната освещена меньше. На минимальное или среднее значение тумблер настраивается в тех случаях, когда прибор эксплуатируется в помещении с большим количеством окон и других источников естественного света.
Для настройки чувствительности элемента используйте тумблер SENS. Выбор значения связан с отдаленностью от передвигающегося объекта и его габаритами. Если датчик сработал ложно и включил свет в помещении без причины, то надо уменьшить чувствительность. Обратные действия нужны в том случае, если датчик не включил свет при входе в помещение.
Как настроить датчик движения на прожекторе: основные этапы
Любой датчик движения складывается из нескольких параметров, как показано на фото.
Правильная настройка сохранит более 50% потребляемой электроэнергии, помните об этом, и отнеситесь со всей серьезностью к установке. Узнайте о том, как сделать освещение в гараже.
Смотрите, как работает датчик движения, так вы поймете, что и к чему нужно настраивать.
Освещенность
Первая настройка – это порог освещенности, на корпусе датчика движения он отображается как «LUX». Мы рекомендуем устанавливать его на максимум, в этом случае датчик будет включаться только в темное время суток. Днем смысла от него никакого нет, поэтому и включать его, особого смысла нет.
Есть современные датчики, где можно установить даже время срабатывания, они по стоимости идут на порядок выше, поэтому такой вариант рекомендовать мы не можем. Если ваш датчик плохо срабатывает или данный параметр отсутствует вовсе, тогда мы можно подключить фотореле.
Время задержки
Далее настраиваем датчик движения в зависимости от диапазона включения, на датчике такой регулятор обозначается «Time». Время настраивать проще всего, вы сами выбираете время, когда датчик должен срабатывать, диапазон от 5 секунд до 10 минут. Мы рекомендуем устанавливать одну минуту, далее смотрите по своей ситуации.
Чувствительность
Такой параметр на датчике обозначается «SENS», регулируется он по отметке «+» и «-». При его настройке будьте внимательны, и постоянно проверяйте свою работу. Рекомендуем устанавливать средние показатели, далее смотреть, как датчик будет срабатывать. Ни в коем случае он не должен хватать маленьких животных.
Угол установки датчика движения
Как подключать датчик движения мы уже с вами рассматривали, теперь рассмотрим главный вопрос: как настроить датчик движения на прожекторе в зависимости от угла установки. Конечно, сейчас современные модели можно назвать функциональными и продуманными, как обещают производители – они будут хватать все, что двигается. Но, это только на словах, на самом деле настроить инфракрасный датчик движения нужно правильно, в противном случае он не будет нормально работать. И здесь даже роль не играет его стоимость, неправильная настройка – это некачественная работа.
Вот так должна выглядеть оптимальная схема установки:
Старайтесь делать только как на показанном рисунке, тогда проблем у вас возникнуть не должно.
Вот такие варианты существуют
Как настроить датчик движения на прожекторе: основные этапы
Любой датчик движения складывается из нескольких параметров, как показано на фото.
Правильная настройка сохранит более 50% потребляемой электроэнергии, помните об этом, и отнеситесь со всей серьезностью к установке. Узнайте о том, как сделать освещение в гараже.
Смотрите, как работает датчик движения, так вы поймете, что и к чему нужно настраивать.
Освещенность
Первая настройка – это порог освещенности, на корпусе датчика движения он отображается как «LUX». Мы рекомендуем устанавливать его на максимум, в этом случае датчик будет включаться только в темное время суток. Днем смысла от него никакого нет, поэтому и включать его, особого смысла нет.
Есть современные датчики, где можно установить даже время срабатывания, они по стоимости идут на порядок выше, поэтому такой вариант рекомендовать мы не можем. Если ваш датчик плохо срабатывает или данный параметр отсутствует вовсе, тогда мы можно подключить фотореле.
Время задержки
Далее настраиваем датчик движения в зависимости от диапазона включения, на датчике такой регулятор обозначается «Time». Время настраивать проще всего, вы сами выбираете время, когда датчик должен срабатывать, диапазон от 5 секунд до 10 минут. Мы рекомендуем устанавливать одну минуту, далее смотрите по своей ситуации.
Чувствительность
Такой параметр на датчике обозначается «SENS», регулируется он по отметке «+» и «-». При его настройке будьте внимательны, и постоянно проверяйте свою работу. Рекомендуем устанавливать средние показатели, далее смотреть, как датчик будет срабатывать. Ни в коем случае он не должен хватать маленьких животных.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Схема подключения датчика движения для освещения Конечно, физику луча трудно предугадать, поэтому контролируемая зона показана ориентировочно, но именно таким образом она будет распределяться в прихожей с отклонением, плюс-минус несколько сантиметров. Спрашивайте, я на связи!
Типовые схемы коммутации
Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.
Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.
Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.
Схема включения датчика движения с выключателем
Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.
Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом
Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.
Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).
Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.
Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.
Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.
По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.
Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.
Схема подключения нескольких датчиков
Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.
Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.
Схема с пускателем или контактором
Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.
В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.
Установка датчика параллельно выключателю
При этом способе монтажа детектор движения присоединяется трёхжильным кабелем к той же переходной коробке, к которой подключается выключатель.
При этом коричневый и синий провода присоединяются к линии освещения соответственно к фазе и нейтрали, а жёлто-зелёный проводник подключается к проводу, отходящему от выключателя.
Такая схема применяется в закрытых помещениях и позволяет выбирать тип управления освещением – постоянно от выключателя или автоматически от датчика:
- При включённом выключателе свет горит постоянно. Это удобно в случае длительного нахождения в радиусе действия детектора.
- Если выключатель отключен, светильник загорается только при появлении людей. Выгодно при кратковременном пребывании в помещении.
Неполадки в работе или ошибки подключения
В качестве неполадок в работе датчиков движения выделяются:
- Подключение фазы и ноля. По логике работы прибора ему все равно где будет подключена ноль и фаза. А вот по соображениям безопасности разрыв должен находится именно на проводнике, подведенного к фазе. Аналогию такого включения можно привести с патроном для лампы.
- Ложные срабатывания. Возможны при неправильном расположении сенсоров, установку вблизи теплых или нагревательных элементов, монтаж на улице, недалеко от листьев дерева или иных посторонних факторов.
- Безосновательное включение сразу же после деактивации. Если на фотореле датчика направлен светильник или другой излучающий свет прибор, это и послужит такому поведению устройства. Недалеко размещенный светильник с лампой накаливания, которая при выключении затухает не сразу. Сенсор может уловить ИК волны и запустить цепочку активации освещения. Не исключены случаи бесконечного цикла активации по ИК-волнам.
- Монтаж датчика движения на стену, хотя по паспорту он потолочный. Не спроста в технических характеристиках указан вариант крепления (стена/потолок). Это связано с устройством диаграмм. У таких устройств разный угол обзора и как следствие, возникают проблемы при неправильной установке.
- Блики и потоки воздуха. Такие факторы как блики и сильные потоки воздуха заставляют реагировать ИК-сенсор. Если с бликами похожая ситуация рассмотрена в третьем пункте, то с ветром дела обстоят иначе. Не рекомендуется установка с направлением на окна, сплит-системы, на улице, где гуляет сильный сквозняк.
- Трещины или появление загрязнения на чувствительном элементе, при подключении к прожектору. Этим элементов в датчике служит линза Фрекеля. Она нужна для фокусировки ИК-излучения с помощью, расположенных внутри вогнутых сегментных зеркал. Если загрязнения много или спереди появится трещина, это значит, что прибор неверно работает.
