Как пользоваться розеткой с электронным или механическим таймером

Установка и настройка розетки с таймером

В случае с механическими розетками, настроить их весьма просто. А вот с электронными всё немного интереснее и сложнее.

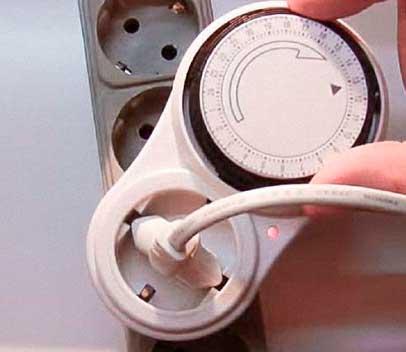

Механический таймер

Для начала нужно установить текущее время.

С помощью минимальных сегментов можно выставить любое значение времени

Это можно сделать с помощью вращающегося диска с делениями. Вращать его нужно по часовой стрелке до нужного значения. Для выставления времени работы и длительности действия имеются сегменты. В зависимости от модели каждый сегмент может иметь 15 или 30 минут. Его нужно нажать и зафиксировать в нужной части циферблата со временем. Нажимая соседние сегменты, мы можем варьировать общее время работы прибора. Например, нажав три сегмента подряд, мы активируем 45 минут.

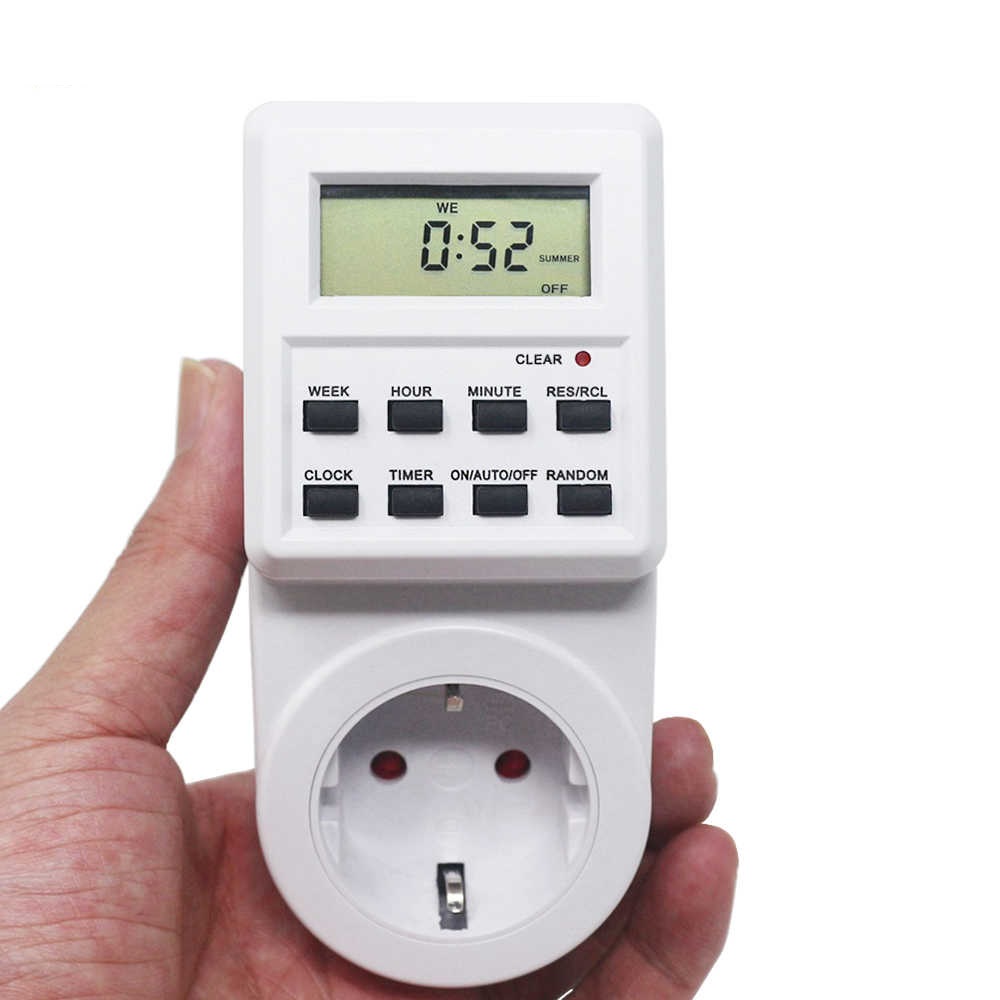

Электронный таймер

Электронная розетка немного сложнее в настройке. Но это только в первый раз. Затем всё будет казаться более простым. Для начала обычно таймер сбрасывается с помощью скрепки или иголки в начальное состояние, из которого можно будет производить настройку. Для этого на приборе есть отверстие с надписью Reset.

Отверстие с надписью Reset осуществляет сброс и активацию настроек розетки

Теперь можно приступать к настройке текущего времени. Обычно для этого служит клавиша Clock. В русской адаптации она может так и называться – «Время». В основном, она работает так: кнопка зажимается и вместе с ней нажимаются кнопки Hour и Minute, которые отвечают за установку часов и минут. Может присутствовать и кнопка Week. Она устанавливает день недели.

Установка таймера тоже довольно проста. Кнопка так и называется чаще всего — Timer. Каждое её нажатие активирует какой-либо режим таймера. Например, нажав один раз мы перейдём к настройке первого таймера и его времени включения. Нажав ещё раз, можно выставить время отключения этого же таймера. Очередное нажатие переведет нас снова в установку времени включения, только уже второго таймера. В каждом конкретном таймере можно установить минуты, часы и день недели активации. Количество таймеров может варьироваться в зависимости от модели от 1 до 99.

Механическая

Сердцем таймера является барабан, с установленными на нем рычажками-переключателями. Барабан приводится в действие микродвигателем. Исполнительным устройством служит микропереключатель с одной парой контактов. Большой популярностью пользуются розетки с циклом на 24 часа, их еще называют суточным таймером. Как правило, один час в них разбит на четыре части, по пятнадцать минут.

Как видно на фото, конструкция розетки Feron TM50 довольно примитивная. Настройка такого таймера сводится к установке переключателей на барабане в нужном порядке в определенном временном секторе и принудительной ручной установке действующего времени, путем прокручивания барабана по часовой стрелке, до стрелки указателя. С боку реле установлен переключатель для принудительного включения нагрузки. Попробуем на не большом примере выяснить, как настроить розетку с таймером механическую, модель Feron TM50.

На этой схемограмме время работы насоса фильтра в бассейне распределено на сутки:

1. С часу ночи до двух питание не подается.
2. После двух ночи насос включается на пятнадцать минут.
3. С четырех до пяти он выключен.
4. В 6.00 на пятнадцать минут фильтр бассейна работает.
5. После так происходит в девять и двенадцать часов, опять на пятнадцать минут.
6. В 15.00 пик купающихся включаем насос на тридцать минут.
7. В шесть и девять вечера заставляем насос работать по тридцать минут.
8. И завершающий цикл в двенадцать ночи на 15 минут фильтруем воду.

Существует возможность экономить, если правильно настроить розетку с таймером и при этом использовать двухтарифный счетчик электроэнергии.

Согласно настройкам на схеме становится понятно, что потребитель отключается во время пиковых тарифных часов, когда цена на киловатт потребленной энергии составляет полторы цены обычной. С восьми утра и до одиннадцати прибор выключен. Так же и в вечерний пик с восьми и до десяти вечера. Все остальное время розетка с таймером держит потребителя включенным.

Более подробно узнать о том, как настроить механическую розетку с таймером, вы можете на видео ниже:

Еще одна популярная модель от фирмы Feron — TM32. Особенности настройки этой розетки также рассмотрены в видео обзоре:

Настройка — включение/авто/выключение

Рабочие режимы не могут быть изменены во время программных настроек.

1. Нажмите кнопку “ON/AUTO/OFF” для выбора одного из трех режимов.

2. Программы могут выполняться только в режиме “AUTO”. Если выбран режим “AUTO”, таймер работает в соответствии с настройками. Если выбраны режимы “MANUAL ON” или “MANUAL OFF”, все программы игнорируются, а таймер не работает. Если выбран режим “MANUAL ON”, выход электропитания всегда включен. Если выбран режим “MANUAL OFF”, выход электропитания постоянно отключен.

3. Если поменять режим “MANUAL ON” на “AUTO”, таймер сохранит настройку “MANUAL ON” до следующей настройки таймера.

Что представляют собой таймеры

Они обеспечивают подачу определённых сигналов различным устройствам в точно установленные моменты времени. Природа бытовых приборов или промышленного оборудования при осуществлении управления не имеет решающего значения.

Выключатель с таймером отключения может работать как с небольшими промежутками времени, так и осуществлять управление на протяжении дней, недель или месяцев. Мастер должен обеспечить надлежащее электрическое соединение. При программировании нужно установить время, когда должен быть подан сигнал.

Иногда такие реле времени имеют дополнительные полезные свойства. Например, таймер для чайника или кофеварки может находиться в одном корпусе с розеткой. Таким образом владелец легко может сразу установить временные параметры работы устройства.

Для каких целей удобно пользоваться суточной розеткой с таймером

Большинство сложной бытовой техники имеет собственные встроенные таймеры, поэтому суточную розетку используют для подключения более простых устройств и оборудования, но не всегда, об этом мы расскажем чуть ниже. Приведем примеры использования устройства.

Стандартное применение

Чаще всего розетка таймер используется для аэраторов аквариума

Вначале уделим внимание тому — для чего чаще всего приобретают или самостоятельно изготавливают суточные таймеры. Еще одно применение — подключение тепловентиляторов. Еще одно применение — подключение тепловентиляторов

Еще одно применение — подключение тепловентиляторов

1. Для включения тепловентиляторов, масляных радиаторов и прочего отопительного оборудования, которое не должно работать весь день. Например, подключив к электрическому бойлеру розетку, можно запланировать его работу так, чтобы он начинал греть воду только перед пробуждением хозяев, а не целую ночь.
2. Часто суточные розетки используют того чтобы автоматизировать работу простейших бытовых электроприборов, например если говорить о кухне то можно запланировать включение электрочайника или тостера, как и в предыдущем случае — утром.
3. Для управления освещением как внутренним, так и наружным. Хотя в этом случае желательно использовать сумеречное (астрономическое реле) так как время заката постоянно изменяется. Но, например, для праздничной иллюминации на несколько дней (новый год, рождество) розетка таймер — простой и дешевый способ.
4. Пользуется спросом она и у аквариумистов — через нее подключают системы подогрева воды и аэрации для содержания некоторых видов, требовательных к условиям внешней среды, рыб.
5. Для включения подсветки комнатных растений и рассады.

Не совсем обычные применения розетки с таймером

Розетка таймер может спасти от такой неприятности

Кроме традиционных областей применения имеет смысл использовать подключение через таймер розетку и других приборов, которые кажется, в ней не нуждаются.

• Утюг или кипятильник мы включаем на непродолжительное время и контролируем и работу. Но (о чем мы говорили в начале статьи) чтобы не сомневаться,  выключили мы его или нет, можно использовать таймер, настроенный на отключение прибора, например, через полчаса. Если забыли вытащить вилку, прибор обесточит автоматика.
• Телевизор или музыкальный центр обычно оставляют в ждущем режиме. Подключите их через таймер розетку, настройте на включение только в то время, когда вы дома.

Поможет она сэкономить электроэнергию

Это снизит расход электроэнергии (даже в ждущем режиме потребляется ток на питание приемника дистанционного управления) и обеспечит большую безопасность (пожарники рекомендуют отключать все электроприборы, из сети уходя из дома), за вас это сделает автоматика. Особенно удобен такой подход, если к обычной розетке затруднен доступ, и чтобы вытащить вилку приходится прибегать к акробатическим приемам.

Многие любят засыпать перед голубым экраном. Хотя в меню телевизора и есть функция отключения через определенное время задействовать ее, как правило, забывают.  Подключите телевизор через суточную таймер розетку, которой задано прекращать подачу электроэнергии каждый день, например в полночь, проблема будет решена.

Как пользоваться механической и электронной таймер розеткой? Выбор лучшей для дома и квартиры.

Автоматизация с каждым днем все больше проникает в наши квартиры. Розетки с таймером – это очень полезный и простой прибор, который позволит разнообразно настроить работу большинства электрооборудования. Благодаря им, вы с легкостью сможете по расписанию включать или выключать обогреватели или кондиционер у себя дома. Представьте, что ранней осенью, когда отопительный сезон еще не начат, вы приходите с работы, а у вас в квартире уже тепло и комфортно.

Розетки с таймером незаменимы, если вы хотите создать для посторонних эффект, что у вас в доме кто-то присутствует. Освещение и телевизор будут вечером самостоятельно включаться, а затем отключаться. А сами вы в это время будете находиться далеко от дома. Это иногда помогает от непрошенных гостей.

Розетки с таймером подразделяются на 2 вида:

Самые простые – механические. В них по периметру циферблата имеются пластмассовые сектора. При нажатии на них можно задавать нужное время работы аппарата.

Каждый сегмент сектора разделен на 15 или 30 минут (зависит от марки розетки). Благодаря этому в сутки можно задать максимально 96 программ.

Настройка работы механической розетки

выставьте на розетке по флажку текущее время

нажмите на пластмассовые сектора того периода, когда прибор должен включиться и работать

включите розетку и подключите через нее вилку настраиваемого оборудования

Есть механические розетки с таймером и другого образца наподобие тех, что стоят в стиральных машинах. Поворотом рычага вы заводите таймер на определенное время отключения.

Механического типа розетки могут работать и постоянно без таймера, для этого у них сбоку имеется кнопка блокировки.

Максимальная мощность, которую можно подключить через такие девайсы достигает 3,5квт. Некоторые недобросовестные производители завышают эти данные. Поэтому не рекомендую сразу подключать максимально возможную нагрузку. Особенно учитывая тот факт, что работать они будут без вашего присутствия и надзора, а контакты внутри не настолько уж толстые.

Надо заметить, что механические розетки бывают только суточного исполнения. Это означает, что одна и та же программа будет работать одинаково в течении дня. На следующий день цикл повторится.

Преимущества розеток с механическим таймером:

невысокая стоимость. В 2-3 раза дешевле чем электронного типа

быстрота и простота переключения режимов

Недостатки также имеются:

отсутствует встроенный аккумулятор

большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения

из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно

Инструкция по настройке механической розетки с таймером — скачать

Подобрать себе подобную розетку и ознакомиться с текущими ценами на них, можно на АлиЭкспресс здесь.

Электронные розетки с таймером бывают двух типов:

У суточных принцип такой же, как и у механических. А вот недельные можно настраивать под свой индивидуальный режим работы на все семь дней, включая выходные дни. Поэтому такие розетки можно посоветовать владельцам загородных жилищ и людям, часто уезжающим в командировки.

Электронного типа розетки программируются на 140 операций включения-выключения. Есть так называемая функция присутствия. Через нее освещение в вашей квартире будет включаться самопроизвольно в течение суток.

Большинство моделей имеют внутри встроенные аккумуляторы. Они позволяют работать часовому механизму розетки даже без напряжения в сети. Если у вас дома внезапно исчезло напряжение, программа выставленная ранее, сохраняется и прибор работает как ни в чем не бывало.

Плюсы и минусы розеток-таймеров

1. Достоинства:
2. Возможность автоматизировать включение-выключение электроприборов: упрощает работу и экономит время.
3. В какой-то степени экономит энергию, если использовать данную систему для освещения, отопления или автоматизации фермерского хозяйства.
4. Создания удобного временного графика включения-выключения (только электронное управление).

Розетки с наличием электромеханического таймера включения позволяют подключать как промышленные, так и бытовые приборы. На уличных розетках имеется пластиковая защита от влаги, мороза, атмосферных осадков и других внешних факторов.

Принцип работы розетки с таймеров состоит в периодическом включении и выключении прибора, которое регулируется с помощью строенного таймера.

• В инструкции к каждой розетке указывается:
• общие правила и схемы подключения самой розетки;
• регулировка таймера;
• принцип подключения электрических приборов.

Учтите, что если прибор не включен в розетку, то она находится в режиме неработоспособности. Если время включения и выключения электрических приборов каждый день разное, то рекомендуем применить недельный вариант розеток с таймером. Они позволяют регулировать электроснабжение даже при длительном отсутствии хозяев дома.

На электронных розетках с таймером имеются жидкокристаллические дисплеи, элементы питания, евровилки и розетки, а также кнопки для регулировки устройства. Стоимость такого прибора значительно выше, чем механического. Однако, их покупка оправдана только в случае недельной регулировки работы устройств. В противном случае можно обойтись и механическим типом таймера.

1. У розетки с электрическим таймером имеются такие преимущества:
2. возможность регулировки времени работы по минутам;
3. выбор дня недели, во время которого будет осуществляться выключение и включение потребителей;
4. возможность как ручного, так и автоматического включения;
5. работа таймера не зависит от электроснабжения, наличие батареи позволяет сохранять настройки таймера на протяжении более четырех дней;
6. наличие функции имитации присутствия хозяев в доме;
7. наличие автономной программы более чем на два года.

• Недостатки:
• В основном недостатки имеют розетки с механическим управлением. Это неточность хода таймера, шумность в виде тиканья, короткое время программатора (24 часа), частый выход из строя именно таймера (недолговечность).
• Электронное управление тоже имеет некоторые недостатки, но это зависит от модели. Часто таймер работает независимо от общего тока (на батарейке), и даже при неожиданном отключении электричества продолжает работать.
• Отсутствует встроенный аккумулятор. Нет света в квартире – настройки прибора сбиваются. Например вода в бойлере может подогреться вовсе не к вашему приходу домой, а совсем в неожиданное для вас время.
• Большая погрешность и зависимость времени срабатывания прибора от уровня входного напряжения.
• Из-за больших габаритов при подключении в переноску или двойную розетку, второе гнездо становится недоступно.

Какие бывают

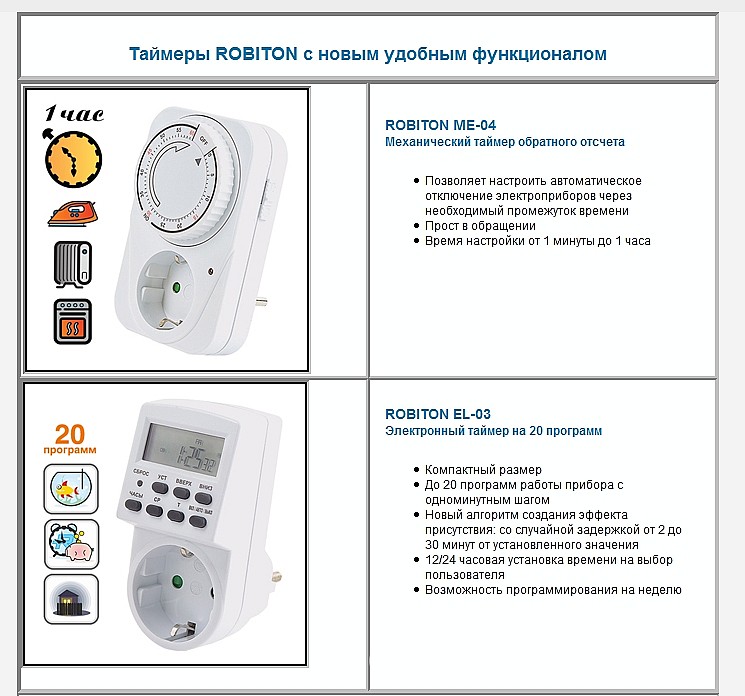

При покупке розеток с таймером важно учесть виды девайсов. По типу управления они бывают механическими и электронными

Рассмотрим каждый из типов отдельно.

Механические

В таких розетках установлен механически таймер, обеспечивающий задержку времени с помощью обычного часового механизма. Пользователь устанавливает определенное время, по истечении которого устройство включает или отключает оборудование.

Применение механики ограничивает возможности такой розетки. Как правило, время регулируется в течение суток и не более.

Механические розетки с таймером делятся на два типа по способу управления:

1. Регулировка с помощью поворотного диска, напоминающего регулятор на стиральной машине. При выборе такой модели можно выставить точное время с учетом имеющихся интервалов.
2. Установка времени кнопками. В таком случае время задается путем нажатия кнопок, каждая из которых устанавливает определенный период. Как правило, это, 5, 10, 15 минут и другие уставки. С помощью комбинирования нажатий выбирается подходящий временной интервал. В некоторых моделях можно настроить до 96 режимов.

В зависимости от конструкции, розетки с таймером могут быть настроены только на отключение (более простые модели) или выполнение двух функций (включение и выключение).

Электронные

Девайс с электронным таймером дает больше возможностей пользователям за счет более точной настройки и возможности выбора одного из 140 режимов работы (в зависимости от модификации).

Некоторые модели позволяют программировать включение и отключение питания на неделю вперед. Кроме того, время подачи напряжения или снятия питания может быть любым.

В других моделях доступна работа сразу с несколькими приборами, предусмотрена возможность контроля каждого из них по отдельности.

По времени работы розетки с таймером делятся на два типа:

1. Суточные. Такие устройства позволяют задавать режим в пределах одних суток. Неудобство в том, что заданный цикл будет работать каждый день недели. К примеру, если программа на субботу отличается от остальных дней недели, розетку придется настраивать снова.
2. Недельные. В отличие от суточных розеток, такие изделия позволяют программировать каждый день недели отдельно. Доступна настройка нескольких дней по группам. К примеру, можно сделать настройки для ПН, СР и ПТ, а также ВТ, ЧТ и СБ. Иными словами, возможности такой розетки не имеют ограничений.

По конструктивным особенностям розетки с механическим и электронным таймером бывают двух видов:

1. Полноценный девайс. Изделие монтируется в коробку, установленную внутри стены и предназначенную для розетки. Представляет собой самостоятельное устройство.
2. Переходник. Особенность такого изделия — установка в уже существующую розетку. Здесь не предусмотрено отдельного монтажа.

Все модели условно делятся на две категории — для уличной или внутренней установки. Особенность первых состоит в дополнительной защите от влаги и других негативных воздействий.

Преимущества и недостатки розеток с таймером обратного отсчёта

Любое устройство или прибор обладает положительными и отрицательными сторонами, что связано с особенностями конструкции или работы. Розетки с таймером также имеют свои плюсы, но не лишены и недостатков.

К числу положительных моментов можно отнести следующие (которые больше подходят для электронных систем учёта времени):

• точность регулировки временного интервала до минуты;
• недельные устройства дают возможность выставления заданной программы для определённого дня недели;
• наличие возможности автоматического или ручного включения;
• электрические модели являются энергонезависимыми благодаря встроенной батарее;
• наличие автономной программы более чем на 2 года работы.

Недостатками розеток со встроенными таймерами считаются:

• невозможность выставить значения времени на срок более суток (для механических устройств);
• зависимость от источника питания (также для механики);
• сложность точной настройки у электрических моделей.

Обзор популярных моделей

Самые популярные среди потребителей модели устройств:

1. Theben 26. Считается одной из самых простых и одновременно надежных розеток, выпускается на территории Германии и характеризуется высоким ресурсом эксплуатации. Когда цикл активации и отключения срабатывает, устройство предупреждает хозяина об этом посредством специального щелчка. При заводе таймера розетка функционирует без шума, что более характерно для изделий китайского производства. Единственным недостатком можно назвать отсутствие световой индикации, но этот минус не критичен. Параметр максимальной нагрузки составляет 16 Ампер.
2. Theben 26 IP 44. Эта модель практически идентична той, что описана выше, только ее основное отличие заключается в наличии влаго- и пылезащищенного корпуса. Этот нюанс особенно важен, если розетка будет установлена вне помещения, на улице. По всем остальным характеристикам устройство соответствует вышеописанной модели — механическая система управления, максимальный параметр силы тока составляет 16 Ампер. Стоимость таких устройств может достигнуть трех тысяч рублей, но это обусловлено высоким качеством комплектующих и сборки. К основным особенностям следует отнести бесшумную работу устройства, а также звуковое оповещение хозяина о срабатывании цикла.
3. E. Next T11. Простое по конструкции устройство механического типа, производится российской компанией. По утверждению производителя, процедура изготовления соответствует всем европейским стандартам, что свидетельствует о высоком качестве изделий. Помимо розеток, компания занимается выпуском бытовых источников освещения, а также щитового оборудования. При всех преимуществах устройство обладает довольно низкой ценой, купить такую розетку на рынке можно за 400 рублей. Величина нагрузки составляет 16 Ампер.
4. E. Next T14. В отличие от предыдущей модели это — электронная розетка с запасом таймера в одну неделю. Специалисты позиционируют изделие как высококачественный девайс с широкой функциональностью и простым управлением. Потребитель может задать нужный график срабатывания розетки каждый день на протяжении недели. Величина максимальной силы тока при нагрузке составляет 16 Ампер. Качество сборки не сравнится с немецкими изделиями, но за доступную цену это неплохой вариант.
5. Feron TM 22/61925. Вариант отечественного производства характеризуется невысокой стоимостью и возможностью работы в российских условиях. Качество сборки неплохое, но эту модель нельзя назвать самой надежной. Производитель предоставляет потребителю гарантию на 14 дней, что настораживает. При покупке поинтересуйтесь у продавца, стоит ли брать эту розетку. Обычно реализаторы знают, в какой партии товаров возвратов больше всего. Параметр максимальной нагрузки составляет 16 Ампер, устройство оснащается электронным программатором и недельным таймером. На цифровом экране выводятся основные параметры устройства, настройки и время.
6. Digitop РВ-1С. Модель с электронным таймером, но существенным недостатком является то, что счетчик рассчитан на одни сутки. Наличие электроники способствует более упрощенной настройке девайса и значительно увеличивает его возможности. Потребитель может запрограммировать различные временные интервалы для активации и отключения оборудования, а не цикличные, как на большинстве моделей. Максимальная величина тока при нагрузке составляет 10 Ампер, этого достаточно для среднестатистической квартиры. Несмотря на то что производство розеток налажено в России, компания поставляет на рынок изделия, характеризующиеся высокой надежностью и качеством.
7. HS Electro T-10. Компания занимается выпуском счетчиков, временных реле и прочей электроники. Эта модель розеток по характеристикам соответствует вышеописанному изделию, но оснащается электронным таймером с суточным счетчиком. По сравнению с механическими вариантами наличие электроники делает HS Electro T-10 более надежной. Устройство обладает высоким сроком службы и гибким меню, позволяющим произвести настройку разных циклов активации и отключения. Величина максимально допустимого тока при нагрузке составляет 10 Ампер.

Установки ручное включение/ автоматическое / ручное выключение

1. Нажимайте кнопку ON/AUTO/OFF для выбора перебором одного из трёх режимов.

2. В режиме MANUAL ON (ручной включен) или MANUAL OFF (ручной выключен) таймер не работает по установкам
автоматического режима.

3. При переходе из ручного режима в автоматический, таймер запомнит установки ручного режима до следующей
установки параметров времени.

Функция случайного выбора

1. В автоматическом режиме (AUTO) нажмите кнопку RANDOM. На ЖКИ появится «RANDOM».

2. При включенной функции установки будут выполняться со случайным разбросом в 0 –32 минуты между 6:00
РМ и 6:00 АМ (6:00 вечера и 6:00 утра).

3. Для отмены функции снова нажмите кнопку RANDOM.

Функция летнего времени

1. В автоматическом режиме (AUTO) нажмите одновременно кнопки CLOCK и ON/AUTO/OFF. На ЖКИ появится
сообщение «SUMMER» (лето).

2. Часы переведутся на час назад.

Скачать инструкцию (паспорт) реле времени

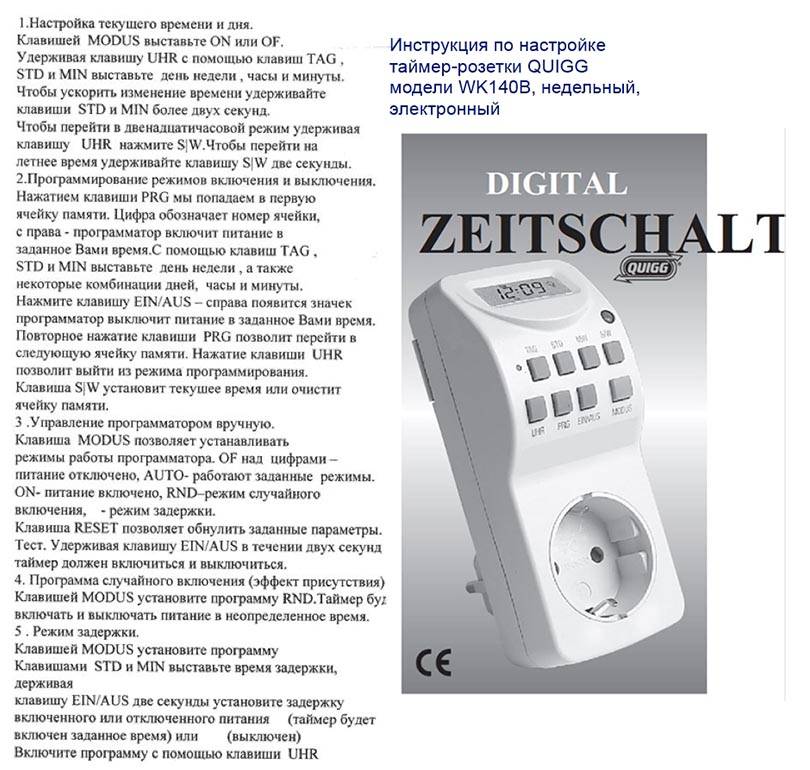

Пошаговую инструкцию по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать здесь

паспорт описания и назначения кнопок управления реле времени

алгоритм программирования и настройки

Комментарии

пример схемы подключения реле времени

управление включением наружной рекламной вывеской, в вечернее время, с учетом потребленной электроэнергии

пример схемы подключения реле времени, на управлении включением и отключением электрического отопления через магнитный пускатель Siemens

мощность электрического котла Zota-7,5 слишком большая 7,5 кВт, чтобы подключить напрямую через реле времени

для этого реле времени управляет катушкой включения контактора, а силовые контакты магнитного пускателя включают электрический котел

общий вид, расположения щита с реле времени и электрического котла

что внутри реле электронного недельного реле времени

рассмотрим подробнее

силовое реле, рассчитано на ток до 16 Ампер, характеристика AC1 (Коммутация неиндуктивных или малоиндуктивных нагрузок), от производителя OMRON

встроенный аккумулятор: 1,2V; 40 mAh; Ni-MH (никель-марганец)

для поддержания режима программирования, при отключении электроэнергии, со сроком службы от 3 до 5 лет (заменяемый)

качественно изготовленные монтажные платы силового подключения и дисплея реле времени

обновленный жидкокристаллический дисплей, дополнительно отображает секунды

(на старых моделях реле времени, этого нет)

совет начинающим электрикам и домашним мастерам, при подключении электронного недельного реле времени

хоть токонесущие дорожки для подключения нагрузки, усилены пайкой, а переключающие контакты силового реле рассчитаны на ток до 16 Ампер (примерно 3,5 кВт), но не имеет защиты от перегрузки и токов короткого замыкания

поэтому не забывайте устанавливать автомат защиты, на ток не более 16 Ампер, качественного исполнения

Инструкция и паспорт по настройке и программированию реле времени

инструкция по настройке и программированию электронного недельного реле времени, можно бесплатно скачать или распечатать

паспорт описания и назначения кнопок управления реле времени

алгоритм программирования и настройки

Наглядная схема подключения реле времени к контактору (магнитному пускателю)

Для чего подключают к реле времени контактор (магнитный пускатель) и автоматический выключатель (автомат)?

Внутри недельного таймера содержится силовое реле с переключающим контактом на 16 Ампер (мощность 3,5 кВт), с характеристикой AC1, рассчитанное на активную нагрузку, не имеющим защиты от коротких замыканий и перегрузки, для защиты этого контакта устанавливают автоматический выключатель с номиналом не более 16 Ампер.

В случае если мощность управляемой нагрузки больше чем 3500 Ватт, к контактам реле времени подключают контактор (магнитный пускатель) необходимой мощности.

Источник

Принципы настройки разных видов розеток

Механический и цифровой таймеры на 220 В имеют разный принцип ввода программных данных. В первом случае используется готовая временная шкала (как в реле времени), которая служит шаблоном для настройки. Каждая из синих сегментных клавиш отвечает за промежуток в 15 минут. Если любой из сегментов нажат, то таймер организовывает подачу электроэнергии на прибор. Шкала ТМ50 выглядит следующим образом:

Как можно видеть, некоторые из клавиш нажаты (промежуток между 16-00 и 18-00, а также внизу – начиная с 2-00). Кроме того, в центральной части находится вращающийся диск (направление указано дуговой стрелкой) с указателем текущего времени (на примере треугольник установлен на 13-00).

Более доступно о том, как настроить такой таймер, можно узнать на следующем видео:

Цифровой таймер настраивается при помощи дисплея и программных клавиш:

• TIMER – клавиша ввода данных и их подтверждения,
• WEEK – кнопка выбора требуемого дня недели. На экране производится индикация выбора в англоязычном варианте (MO, TU, WE и т. д),
• HOUR, MINUTE – ввод времени,
• CLOCK – используется в комбинации с TIMER для перевода формата времени из 12 на 24-х часовой,
• ON/AUTO/OFF – клавиша выбора ручного или автоматического режима работы,
• RANDOM – выбор функции плавающего включения (в заданном промежутке времени производится периодическое включение с интервалом до 30 минут).

Наглядный обзор подобного таймера есть на следующем видео:

https://youtube.com/watch?v=SuAYfr5v_iU
