Как подключить и настроить реле времени к освещению

Настройка электронно-механических аналоговых реле

Системы промышленной автоматики, а также различные бытовые модули часто оснащаются электромеханическими устройствами, конструкция которых предусматривает настройку при помощи потенциометров.

Электромеханический тип устройства отсчёта времени с регулировкой параметров потенциометрами. Существуют различные конфигурации подобных приборов, что делает возможным применять их в схемах разной сложности

На передней панели корпуса таких устройств располагается шток потенциометра (или несколько штоков), предназначенный под вращение лезвием отвёртки. По окружности штока (штоков) наносится размеченная шкала значений установки.

Прорезь на штоке под лезвие отвёртки является своеобразным указателем, изменяющим своё положение при вращении штока. Установкой этого указателя напротив определённых значений размеченной шкалы достигается настройка нужного параметра.

Многоканальный прибор электронно-механического типа. Настраивается легко и просто путём вращения потенциометров с помощью отвёртки. На фронтальной панели также имеется светодиодная индикация состояния

Приборы подобного типа (например, NTE8) нашли широкое применение в схемах управления вентиляционными системами, отопительными модулями, приборами искусственного освещения.

Чем отличается автоматика ABB от изделий других брендов

Такие РВ имеют некоторые преимущества перед устройствами производства остальных фирм, среди которых:

• Простота монтажа и использования. Благодаря нанесенным на корпус РВ схемам вопроса, как подключить реле времени ABB, у пользователя не возникает. Настройки циклов достаточно просты, независимо от того, цифровое или аналоговое устройство используется. Циферблат, как и экран, четко читаем при любом освещении.
• Такие реле времени можно отключить принудительно. Подобное действие необходимо, когда требуется срочная ревизия или обслуживание устройства. При этом предустановленные программы циклов не сбиваются. Говоря о сертификации, можно отметить, что все устройства проходят обязательное тестирование по стандартам EN 60730-1 и EN 60730-2-7.
• Реле времени ABB довольно компактны. При монтаже на ДИН-рейку подобное устройство занимает всего 2 модульных места. Но, несмотря на малые габариты, производитель смог добиться довольно малого минимального шага по времени, который составляет всего 15 мин.
• Некоторые модели предусматривают использование собственной аккумуляторной батареи, которая не даст программам сбиться, обеспечив автономное питание при непредвиденном отключении электроэнергии.

Пошаговая инструкция по установке

Прежде чем пытаться самостоятельно подключить реле времени к управляемой цепи, потребуется определиться с типом питания — однофазное или трехфазное. Также необходимо знать, какую нагрузку будет коммутировать прибор, и на какие интервалы времени он должен быть рассчитан. Исходя из этих данных, приобретается реле с подходящими для заявленных целей характеристиками. Дальнейшие действия по его установке выглядят следующим образом:

1. Посредством вводного автомата обесточивается электросеть, в которую планируется подключать реле времени.
2. Изделие фиксируется на DIN-рейке в шкафу рядом с электросчетчиком.
3. На корпусе реле находятся входные и выходные контакты, помеченные согласно общепринятой маркировке.
4. К входным клеммам подсоединяются идущие от счетчика фаза и нуль, а к выходным – отходящие в сторону УЗО или автомата проводники.

Специалисты советуют еще до отключения электричества и установки прибора в шкаф протестировать его на работоспособность. Для этого нужно подключить к входным клеммам обычный шнур с вилкой и воткнуть ее в сеть. Задав на приборе любой промежуток времени, следует дождаться срабатывания реле и исчезновения напряжения на выходе. Для контроля выходного состояния потребуется измерительный прибор (тестер или мультметр). Если их нет, к выходу следует подключить обычную лампочку и по пропаданию ее свечения судить о работоспособности реле. Специально настраивать устройство не требуется

Разновидности устройства

Основные виды реле времени от применяемых технологий в их конструкции:

Самые надежные и использующиеся длительное время – часовые или анкерные. Их работа обеспечивается пружинным механизмом, заводящимся руками или автоматически, при подаче напряжения на устройство. Отличительный признак такого прибора – наличие механической надстроечной шкалы, выставляя значения на которой, устанавливают время и период включения и прерывания линии тока для потребителя.

Устройство часового реле

Моторные. Чем-то такие реле похожи на анкерные, вот только для хода часов используется не пружина, а маленький электродвигатель. От него и работает механизм прибора – он обеспечивает вращение всех шестеренок редуктора, осуществляющих перемещение замыкающих контактов в состояние «включено» или «отсоединено». Сами параметры срабатывания выставляются вручную специальными фиксаторами.

Простое, моторное реле времени

Пневматические или гидравлические. Применяются в основном в производстве, для управления станками. Замедление механизма включения обеспечивается специальным воздушным или жидкостным демпфером, замедляющим ход толкателя в электромагните, который в свою очередь и соединяет контакты. Период срабатывания зависит от объема рабочего тела в ограничивающей камере. Когда при включенном электромагните толкатель жмет на мембрану, та не сразу прогибается – сначала должен выйти воздух или жидкость из камеры демпфера под ней, и только тогда он дойдет до финиша и соединит клеммы. Регулируя скорость истечения рабочего тела, и устанавливают временные промежутки срабатывания пневматических или гидравлических реле.

Устройство пневматического реле

Электромагнитные. Уже более близкие к современным и до сих пор часто используемые реле времени. Их принцип действия – электромагнит, который при наборе на магнитный сердечник необходимой силы поля соединяет с его с помощью контакты прохождения питания клиентского устройства. Пауза срабатывания обеспечивается дополнительной катушкой (гильзой), одетой на тот же магнитный якорь, но с обратным ходом тока. Время действия такого реле основано на эффекте остаточного магнетизма сердечника, который продолжает создавать поле еще некоторое время после отключения основной обмотки.

Устройство электромагнитного реле

Электронные. Условно, они все построены на периоде заряда конденсатора, замедление которого обеспечивается характеристиками нагрузки-резистора. При достижении полной емкости конденсатор перестает пропускать через себя ток, что дает возможность открыться полупроводниковому или ламповому элементу, от которого уже и срабатывает включение или разрыв питания клиентского устройства. После разряда конденсатора происходит обратная отсечка потребителя. Устройства на основе таких элементов узнать достаточно просто – на их поверхности находятся регуляторы, выполненные или в виде пазов под отвертки, или рукояток, которыми контролируется параметры сопротивления резисторов в цепи.

Простая схема электронного реле

Логические. Реле времени с такой основой используют для своей работы микросхемы, в составе которых находятся логические сумматоры, отсчитывающие время в зависимости от пройденного количества тактов задающего генератора. В момент, когда достигаются установленные значения, «процессор» устройства подает сигнал на исполнительный контур, который в свою очередь производит подключение питания потребляющей части. После того, как количество тактов достигает второго заданного прибору значения – линия прерывается. Такой класс оборудования легко узнать по наличию цифровых дисплеев и множества клавиш, которыми и программируются требуемые параметры.

Схема простого логического реле

Как настроить реле времени для освещения на улице

Принцип работы фотореле

Светоконтролирующее оборудование чаще всего устанавливают в непосредственной близости с подсоединяемыми к нему осветительным приборам. Схема подключения в каждом конкретном случае разная, выбирать требуется в соответствии с инструкцией в сопроводительной документации. Она обязательна к ознакомлению перед выполнением работ.

Для проведения монтажных работ вовсе не обязательно иметь особые навыки

Важно лишь рассчитать распределяемую нагрузку таким образом, чтобы осветительные приборы не стали причиной перенапряжения сети. Датчик день-ночь практически не нагружает электрическую сеть

Однако в распределительном щитке УЗО и сам датчик должны быть выбраны, исходя из суммарной мощности подключаемых лампочек.

Специалистами выделено несколько простых рекомендаций для установки светочувствительных датчиков:

• Если подключается большое количество лампочек, схему дополнительно требуется оснастить магнитным пускателем.
• Запрещается электрическое приспособление устанавливать около легковоспламеняющихся материалов, химических сред и нагревательных элементов.
• Часто неопытные люди допускают ошибку – устанавливают датчик верх ногами, чего делать категорически нельзя. На него могут падать лучи солнечного света, но с приходом темноты будет влиять искусственное освещение из комнат.
• Сумеречный переключатель и всю систему осветительного оборудования рекомендуется подключать на отдельную линию от распределительного электрического щитка с защитным автоматом.

Программируемое реле времени РВ-2с (суточный режим) — установка на DIN-рейку

Программируемое реле времени ПРВ-2с (суточный режим), установка на DIN-рейку.

Реле времени имеет суточный цикл работы. В суточном реле времени пользователь задает временные интервалы в пределах одних суток которые повторяются все последующие сутки. Реле времени суточное РВ-2с предназначено для включения и отключения различных приборов в определённое время в течение суток. Пользователь может установить до 99 меток (49 временных интервалов) в сутки. Увеличенная информативность дисплея отображения, т.е. пользователь может контролировать не только часы:минуты, но и секунды. Применяется для управления освещением в теплицах, инкубаторах, уличным освещением, а также в технологических процессах, где время включения и выключения оборудования связано с календарной датой или временем суток. НОВИНКА! В этих новинках применяются микроконтроллеры Microchip последнего поколения, которые работают на частоте 16 МГц (вместо 4 МГц на предыдущих моделях). Это позволило повысить стабильность работы наших приборов, увеличить точность вычислений, помехозащищенность и устойчивость. Внесена возможность возврата к заводским параметрам. Иногда пользователям эта функция просто необходима. ОСНОВНЫЕ ОСОБЕННОСТИ • Полностью цифровое управление. • При отключении питания все параметры сохраняются в энергонезависимой памяти. • Суточный цикл. • Часы реального времени. • Возможность сброса к заводским установкам. • Модульное исполнение для крепления на монтажный профиль TS-35 (DIN-рейку 35мм). Совместное использование Реле времени типа ПРВ — 2с и Регулятора температуры (терморегулятора) ТР-1 (или аналогичных) способно решить проблему нагрева нужной зоны до нужной температуры к заданному моменту времени. Например – к началу рабочего дня нагреть до 20С, поддерживать температуру в пределах 18-22 С в течение рабочего времени и по его окончанию – отключить устройство обогрева/охлаждения.

ХАРАКТЕРИСТИКИ

Встроенные часы реального времени Количество точек Включения-Выключения: 99 (в сутки) Выход: 1 реле (max 10A(250В)) Питание: ~220(±10%)В, 50Гц Потребляемая мощность: не более 3 Вт Корпус для крепления на DIN-рейку

Богатый перечень наименований, таких как изделие под артикулом РВ-2с, представлен в нашем каталоге. Вы можете оценить также технические характеристики других товаров, например, в нашем каталоге имеется в наличии Реле времени ПРВ-1с (таймер) — установка в розетку. Вы можете проконсультироваться с нашими специалистами и принять правильное решение о покупке наиболее подходящего прибора. Для этого у нас созданы все условия: цены на продукцию начинаются всего от 2815.00, в ассортименте огромное разнообразие различных устройств, удобная система оплаты и оперативная доставка.

У нас в наличии еще много функциональных и полезных устройств, среди которых и товар под артикулом РВ-2с.

Подключение таймера к цепи

Осталось собрать нарисованную схему в реальности. Потом уже подключите его к электрощитку на DIN-рейку

Полезное: Схема подключения тахометра ВАЗ

Вышло более-менее) то же самое, что на схеме:

• Кабель с вилкой для электрической розетки
• Лампочка на 220 В
• Реле времени программируемое
• Два электрических разъема — на схеме они обозначены двумя точками (узлами)

Несколько слов о разъемах на таймере:

В то время как фото слева (верхняя часть программатора) не требует особого комментария судя по символу напряжения переменного тока (подключение проводов L и N ), про часть изображения справа (нижняя часть программатора) можно сказать больше. Схема подключения клемм 4 и 3, напечатанная на корпусе, символизирует нормально замкнутый контакт, а также соединение 4 и нормально разомкнутый контакт. Если таймер выключен, клеммы 4 и 3 подключены.

Тестер напряжения указывает, что коричневый провод является фазовым, поэтому можно начать испытывать. Выключите вилку из розетки, соедините все провода с разъемами и вставьте вилку обратно.

После включения напряжения лампочка сразу включается. Светодиод сигнализирующий включение реле выключен (расположен рядом с дисплеем — красная точка), поэтому система работает правильно.

Отключение катушки реле

При отключении катушки реле можно также достичь замедленного спадания магнитного потока в магнитопроводе (рис. 2 б). Для этого применяются различ­ные демпферы. Демпфером называется толстая гильза, выполнен­ная из меди или алюминия, которая насаживается на общий сердеч­ник со втягивающей катушкой. Эта гильза создает вторичный контур. При исчезновении основного магнитного потока при раз­мыкании РП в гильзе индуктируется ток, который по правилу Ленца стремится поддержать основной поток. Чем больше масса демпфера, тем больше выдержка времени реле. Роль демпфера одно­временно выполняет также и алюминиевое основание реле. Раз­личные диапазоны выдержки реле (0,3—5,5 сек) достигаются за счет применения дополнительных съемных демпферов.

Следует иметь в виду, что реле типа РЭ-500 предназначено для постоянного тока, и в цепь управления двигателями переменного тока оно включается через выпрямители.

Критерии для классификации

Классификация реле или «электрических выключателей» связана с типом сигнала и конструктивными особенностями, подключением к однофазным или трёхфазным сетям. Ниже будут рассмотрены основные виды этого устройства.

Твердотельное реле является прибором электронного типа, в котором отсутствуют какие-либо движущиеся (механические) части. Область применения связана с включением и отключением цепей высокой мощности за счёт низкого напряжения. Прибор контроля максимального напряжения сконструирован на противоположном принципе. В связи с его принципом работы оно подключается исключительно к сети с постоянным током.

Под реле задержки времени понимают такие электротехнические устройства, которые используются для замыкания или размыкания цепи не в зависимости от значения поступающего сигнала, а строго спустя установленный промежуток времени. В устройствах присутствует микроконтроллер, регулирующий его работу по времени и управляющий задержкой отключения и включения.

Программируемое реле времени – это и есть прибор с микроконтроллерами, позволяющий пользователю более детально программировать желаемые временные параметры.

Электронное реле времени для создания задержки выключения подразумевает использование разнообразных решений – от цифровых до аналоговых, включая интегральные цепи и таймеры.

Цифровое реле времени делится на несколько типов. Одной из его разновидностей является беспроводное устройство. Блок управления передаёт на него кодированный сигнал. В основном используется в автомобилестроении.

Наиболее ярким примером использования реле времени с задержкой выключения 220 В можно назвать принцип работы старых стиральных машин. Потребителю приходилось поворачивать ручку, после чего внутри были слышны звуки обратного отсчёта.

Электромеханическое реле времени можно эксплуатировать только при подключении к трёхфазной сети постоянного тока. В его состав входит как основная, так и дополнительная обмотка короткозамкнутого типа из медной гильзы.

Достаточно вспомнить, как работают старые стиральные машинки. Для пуска аппарата необходимо было лишь повернуть ручку на несколько делений. При этом машинка начинала работать, а внутри корпуса около ручки что-то начинало тикать. Как только ручка доходила до нулевой отметки, стиральная машина переставала работать. Вот так работало реле времени с задержкой выключения 220 В.

Когда требуется обеспечить защиту электрического двигателя или установки, работающей от трёхфазной сети, используют реле контроля фаз. Значения управляемого сигнала могут контролироваться в зависимости от наличия всех или отсутствия хотя бы одной фазы, перенапряжения, изменения последовательности фаз и т. д.

Во многих бытовых приборах, включая холодильники, телевизоры, стиральные машины и даже котлы, применяются реле контроля напряжения или РКН. Связано это с тем, что такие устройства уязвимы к перепадам напряжения. Они могут выходить из строя как из-за повышения, так и ввиду уменьшения напряжения.

Назначение реле напряжения РН – разъединение и замыкание электрических цепей в случае повышения заданного значение давления. Принцип действия можно сравнить с предохранителями, только с одной разницей – вместо срабатывания от высокого тока оно активируется из-за повышения напряжения.

Для осуществления контроля над станками и целыми комплексами используется промежуточное реле. Один контакт отвечает за активацию станка, в то время как при помощи другого отключается иное устройство.

Импульсное реле характеризуется важным преимуществом над обычным. Речь идёт об отсутствии необходимости в постоянной подаче электроэнергии. Использовать бистальное реле (как ещё его называют) приходится только тогда, когда с заданной мощностью обычное уже не справляется.

Устройство с экзотическим названием герконовое реле размыкает или замыкает управляющую и управляемую сеть за счёт магнитного поля, создаваемого постоянным или внешним магнитом. К примеру, им может быть соленоид.

Технические характеристики

Параметр	Значение
Номинальное рабочее напряжение	220V
Частота питающей сети	50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах	180V-250V
Потребляемая мощность реле	не более 2VA
Допустимый ток переключающего контакта, при активной нагрузке	16А
Допустимый ток переключающего контакта, при реактивной нагрузке	8А
Минимальный шаг программирования	1 минута
Максимальный шаг программирования	168 часов
Число программ включения/отключения	16 циклов
Механическая износостойкость, циклов вкл/откл	10000000
Электрическая износостойкость, циклов вкл/откл	100000
Время сохранения данных программирования, при отключении питания	до 150 часов
Точность хода часов в течении суток, при температуре +25°С	≤1 секунда
Габаритные размеры (ВхШхГ)	86,5х36х65,5 мм
Диапазон рабочих температур, °С	-10°С

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Как сделать реле времени: два лучших способа

Благодаря реле времени можно серьезно экономить средства. К примеру, его можно установить в кладовке, коридоре или подъезде, одним нажатием вы сможете включать свет, а через определенный промежуток времени он отключится в автоматическом режиме. Этого времени вам будет достаточно, чтобы найти предмет в кладовке или просто пройти участок в коридоре. В данной статье мы расскажем вам, как сделать реле времени своими руками, рассмотрим пошаговую инструкцию и самые простые схемы подключения.

Как сделать реле времени – самый простой вариант

Мы понимаем, что основная часть наших читателей – это любители. Поэтому решили не вдаваться в сложные технические термины, которые могут ввести в ступор. Специально для наших подписчиков мы нашли вот такое видео, посмотрев которое вы сможете понять, как сделать самодельный таймер для отключения электричества.

Хотим обратить ваше внимание, что никаких сложностей у вас возникнуть не должно, ведь инструкция предельно простая для восприятия. Чтобы сделать реле времени нам необходимы следующие материалы:. Чтобы сделать реле времени нам необходимы следующие материалы:

Чтобы сделать реле времени нам необходимы следующие материалы:

Следующим образом выглядит схема подключения реле времени:

Конденсатором здесь выступает С1. Время задержки такого реле составляет 10 минут. Если говорить за другие характеристики КИТ, то он может похвастаться 1000 мкФ/16 Вольт. Регулируется время с помощью стандартного резистора R1. Управляется устройство с помощью контактов, специально под него плату делать не нужно, ее можно собрать, как показано на макете.

Собираем реле времени на базе таймера NE 555

Вторая схема реле времени также элементарна. Но, для ее сборки нам необходим таймер NE 555. Данный таймер предназначен для включения и отключения различных устройств. Его схема выглядит следующим образом.

Главным составляющим этого устройства выступает микросхема, именно он используется в построении самых популярных электрических устройств и таймеров. Микросхема позволяет наладить управление нагрузкой с помощью специального электромеханического реле. Поэтому вы сможете его настроить на выключение и включение света.

Управление таким таймером довольно простое, на корпусе вы найдете две кнопки:

Для запуска времени необходимо нажать кнопку «старт». Если нужно вернуть в первоначально состояние, тогда нажимаем «стоп»

Обратите внимание, что интервал времени управляется резистором R1 и конденсатором С1. Именно от их номинала и зависит время, через которое лампа и другой осветительный прибор будет гаснуть. Настроить время вы сможете от двух секунд до трех минут

Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт

Настроить время вы сможете от двух секунд до трех минут. Поэтому вы сможете без особых усилий подобрать лучшее время выключения. Данная модель требует постоянное питание от источника в 12 Вольт.

Более подробно о нем вы сможете узнать, посмотрев вот такое видео.

Рекомендуем прочесть: как установить ленту в фару.

dekormyhome.ru

Советы по монтажу и настройке

Перед тем как производить монтаж, заранее определитесь в какой сети вы будете работать (например, трехфазной или однофазной).
Немаловажно также точно знать, какая нагрузка будет требовать включения или отключения.
Уже после того, как вы будете точно знать, чего вы хотите, смело идите в магазин и покупайте соответствующий прибор.
Перед тем как вы установите прибор и обесточите освещение, проверьте правильно ли работает устройство: подключите к нему шнур с вилкой и выставьте минимальное время для срабатывания. Напряжение на контактах выхода проверьте тестером.
При установке к DIN-рейке плотно затягивайте болты, чтобы исключить нагревание прибора, его поломку или даже возникновение пожара.
Помните, что максимальная влажность, при которой прибор способен работать исправно — не более 80%, и температура от 10-50 градусов.

Настройка

• Настройка таймера в приборе зависит от того, какой тип устройства перед нами. Если мы имеем дело с механическим реле, то его настройка состоит просто в переключении положений согласно надписи.
• В электронном же, есть меню, через которое и осуществляются все настройки. Как правило ее начинают с установки дня недели и текущего времени, и затем уже программируют само устройство.
• Если это электромеханическое реле, то настраивают его с помощью специальных измерительных приборов — потенциометров.

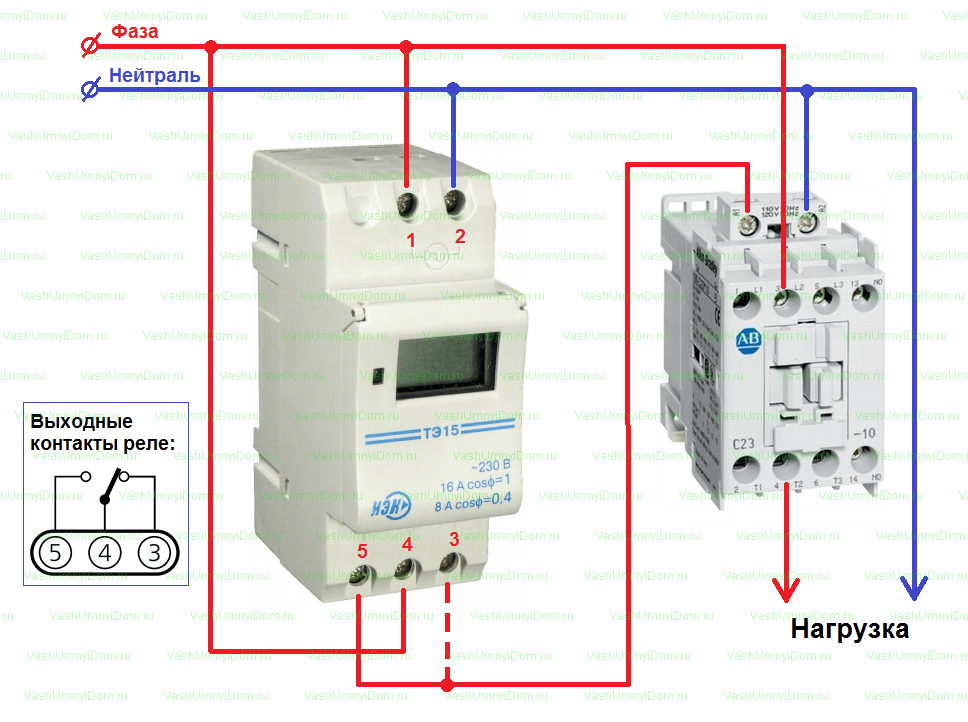

Схема подключения

Как правило, подключение реле исключает использование сложных схем. Главное, как было сказано, знать какая нагрузка будет требоваться.

Рассмотрим самую простую схему:

1. Строго вертикально и достаточно плотно закрепите устройство на стене.
2. Снимите крышку и заземлите реле.
3. Подключите электрическую сеть к контактам (см. рисунок)
4. Контакты 1 и 2 — предназначены для подачи напряжения в 220 Вольт.
5. Обозначение 4 — используется для подачи фазы от электрического щита и способна коммутироваться с 3 и 5.
6. 4 и 5 — нормально открытые, тогда как 3 и 4 — нормально замкнутые.

Ведущие производители подобного оборудования

Ассортимент РВ на прилавках российских магазинов огромен. Если говорить о производителях, которые популярны среди потребителей, то брендом с идеальным соотношением цена/качество можно назвать ABB. Эта корпорация была основана путем слияния двух довольно крупных компаний в 1988 году, а уже в начале 90-х годов прошлого столетия ее представительство было открыто в Санкт-Петербурге. Сегодня компания занимает лидирующие позиции в производстве систем защитной и промышленной автоматики.

Прежде чем разобраться, как подключить реле времени АВВ, стоит рассмотреть особенности подобного оборудования.

Схемы различных реле времени

Существуют разные варианты исполнения реле времени, схема каждого вида имеет свои особенности. Таймеры можно изготовить самостоятельно. Перед тем как сделать реле времени своими руками, необходимо изучить его устройство. Схемы простых реле времени:

• на транзисторах;
• на микросхемах;
• для выходного питания 220 В.

Опишем каждую из них более подробно.

Схема на транзисторах

Необходимые радиодетали:

1. Транзистор КТ 3102 (или КТ 315) — 2 шт.
2. Конденсатор.
3. Резистор номиналом 100 кОм (R1). Также понадобится еще 2 резистора (R2 и R3), сопротивление которых будет подбираться вместе с емкостью в зависимости от времени срабатывания таймера.
4. Кнопка.

При подключении схемы к источнику питания начнет заряжаться конденсатор через резисторы R2 и R3 и эммитер транзистора. Последний откроется, поэтому на сопротивлении будет падать напряжение. В результате откроется второй транзистор, что приведет к срабатыванию электромагнитного реле.

При заряде емкости ток будет уменьшаться. Это вызовет снижение эммитерного тока и падения напряжения на сопротивлении до того уровня, которое приведет к закрытию транзисторов и отпускания реле. Чтобы запустить таймер заново, потребуется кратковременное нажатие кнопки, которое вызовет полную разрядку емкости.

Для увеличения временной задержки используют схему на полевом транзисторе с изолированным затвором.

На базе микросхем

Применение микросхем уберет необходимость разряжать конденсатор и подбирать номиналы радиодеталей для выставления необходимого времени срабатывания.

Необходимые электронные компоненты для реле времени на 12 вольт:

• резисторы номиналом 100 Ом, 100 кОм, 510 кОм;
• диод 1N4148;
• емкость на 4700 мкФ и 16 В;
• кнопка;
• микросхема TL 431.

Положительный полюс источника питания должен соединяться с кнопкой, параллельно к которой подключен один контакт реле. Последний также подключается к резистору 100 Ом. С другой стороны резистор соединен с сопротивлениями на 510 и на 100 кОм. Один из выводов последнего идет на микросхему. Второй вывод микросхемы соединен с резистором на 510 кОм, а третий — с диодом. К полупроводниковому устройству подключается второй контакт реле, которое соединено с исполняющим устройством. Отрицательный полюс источника питания связан с сопротивлением на 510 кОм.

Watch this video on YouTube

Под питание на выходе 220 В

Две вышеописанные схемы рассчитаны на напряжение 12 В, т. е. не подходят для мощных нагрузок. Устранить этот недостаток допустимо с помощью магнитного пускателя, установленного на выходе.

Если в качестве нагрузки выступает маломощное устройство (бытовое освещение, вентилятор, трубчатый электрический нагреватель), то можно обойтись без магнитного пускателя. Роль преобразователя напряжения выполнят диодный мост и тиристор. Необходимые детали:

1. Диоды, рассчитанные на ток больше 1 А и обратное напряжение не выше 400 В, — 4 шт.
2. Тиристор ВТ 151 — 1 шт.
3. Емкость на 470 нФ — 1 шт.
4. Резисторы: на 4300 кОм — 1шт, на 200 Ом — 1 шт., регулируемый на 1500 Ом — 1 шт.
5. Выключатель.

К питанию 220 В подключается контакт диодного моста и выключатель. Второй контакт моста соединен с выключателем. Параллельно к диодному мосту подключается тиристор. Тиристор соединяется с диодом и сопротивлениями на 200, на 1500 Ом. Вторые выводы диода и резистора (200 Ом) идут на конденсатор. Параллельно последнему подключено сопротивление на 4300 кОм. Но необходимо помнить, что данное устройство не используется для мощных нагрузок.

Watch this video on YouTube

Технические характеристики

Параметр	Значение
Номинальное рабочее напряжение	220V
Частота питающей сети	50/60Hz
Сохраняет работоспособность, при питающем напряжении в пределах	180V-250V
Потребляемая мощность реле	не более 2VA
Допустимый ток переключающего контакта, при активной нагрузке	16А
Допустимый ток переключающего контакта, при реактивной нагрузке	8А
Минимальный шаг программирования	1 минута
Максимальный шаг программирования	168 часов
Число программ включения/отключения	16 циклов
Механическая износостойкость, циклов вкл/откл	10⁷
Электрическая износостойкость, циклов вкл/откл	10⁵
Время сохранения данных программирования, при отключении питания	до 150 часов
Точность хода часов в течении суток, при температуре +25°С	≤1 секунда
Габаритные размеры (ВхШхГ)	86,5х36х65,5 мм
Диапазон рабочих температур, °С	-10°С

+40°С

Относительная влажность
35

Крепление на DIN-рейку (занимает два модуля типа S), размером как двухфазный автомат.Эксплуатировать в закрытом помещении с искусственным регулированием вентиляции и отопления.

Как читать маркировку

Маркировка реле на примере CHINT Electric серии NJS3

При выборе маркировочного кода производители постарались по возможности упростить его восприятие. На корпусе реле указывают только самые необходимые данные:

• фирма производитель;
• модель устройства;
• номинальное напряжение (обычно это 220 Вольт).

При маркировке иногда указывается вид тока, на котором работает данная марка устройства: постоянный или переменный.

На корпусе могут приводиться данные о максимально допустимой токовой нагрузке. У большинства образцов реле времени на нем также наносится маркировка входных и выходных контактов с раздельным обозначением «ноля» и «фазы». Среди известных производителей этих изделий особо выделяются российские фирмы «Меандр», а также «Реле-Автоматика» и «Новатек-Электро».

Схемы подключения реле времени

Для подключения реле времени применяются самые различные схемы. Их выбор зависит от того, какую нагрузку предполагается коммутировать с его помощью. Схема подключения реле времени простейшего типа выбирается с тем расчетом, чтобы она обеспечивала стабильную работу данного устройства. Единственным недостатком является то, что с их помощью удается переключать только одну линию с ограниченной по величине нагрузкой. Такими потребителями могут быть уличные источники света (фонари) или механизмы для полива газона.

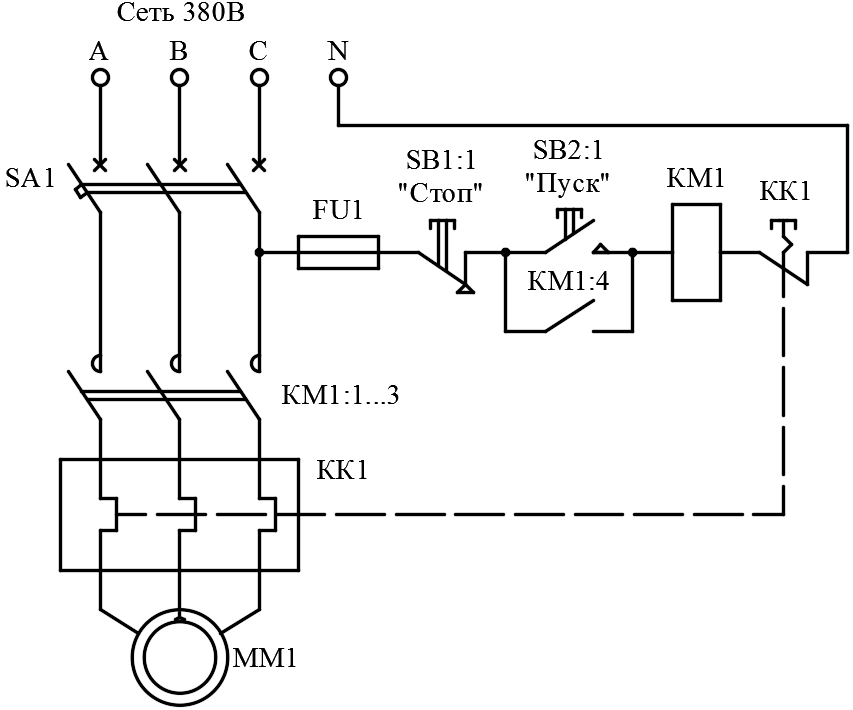

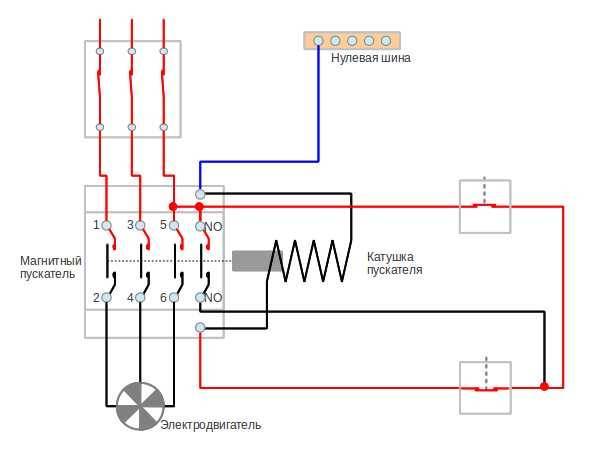

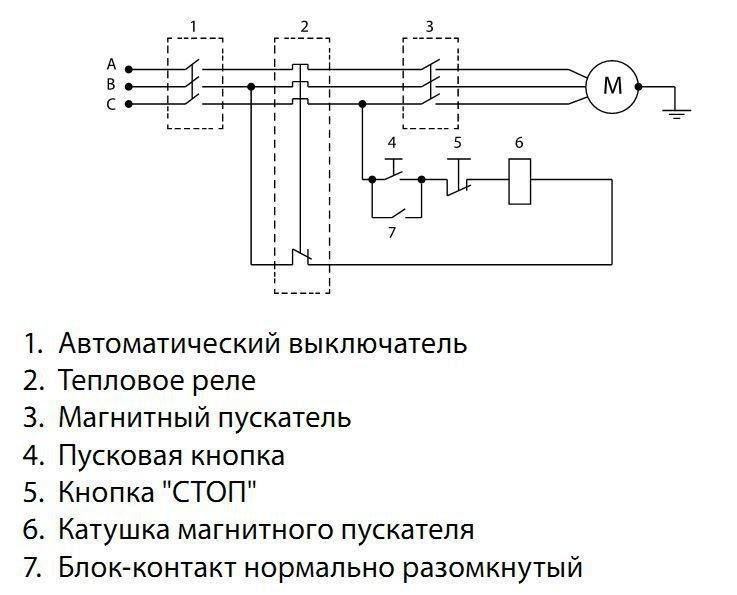

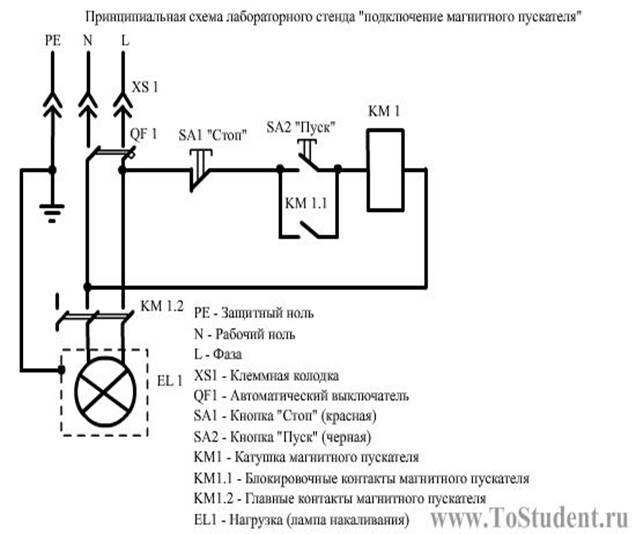

Еще одна схема используется при необходимости управления значительными токовыми нагрузками. В этом случае от реле времени управляется контактор пускателя, включенного в трехфазную цепь питания асинхронного двигателя, например. Возможны и другие варианты установки и включения прибора, зависящие от конкретных условий эксплуатации.

Что такое реле времени (далее Р.В.) с задержкой

Обычное реле предназначается для включения устройств после поступления сигнала. Реле времени срабатывает не сразу, а после прохождения промежутка времени заданного при его изготовлении или настройки. Если выполнено с задержкой, то перед включением или отключением отсчитывается еще один период. Он тоже либо предусматривается при изготовлении прибора либо настраивается (программируется).

ТЕСТ:

4 вопроса для проверки теории

1. Есть возможность использовать реле с задержкой как обычное реле?

а) Нельзя, это абсолютно разные устройства.

б) Да, для этого настраиваем задержку на ноль. (верный)

1. Отличаются ли реле с задержкой включения и выключения?

а) Да, первые отрабатывают задержку перед запуском основного таймера, вторые только выдерживают время после команды на выключение. (верный)

б) Нет.

1. Возможна замена реле с задержкой выключения на реле с задержкой включения?

а) Нет это разные устройства. (верный)

б) Да.

1. Реле с задержкой включения можно ли заменить на два обычных реле времени?

а) Да если их правильно подключить. (верный).

б) Нет.

С задержкой выключения — 1 реле, работающее навыворот

1. На реле подается сигнал о выключении устройства.
2. Начинается отсчет времени задержки, после того как период истек устройство выключается.

Если такое реле смонтировано перед обычной лампой то она будет гаснуть не сразу после того как сработал выключатель а после прохождения времени задержки.

С задержкой включения — 2 устройства в одном

1. На реле подается сигнал, он включает его механизм или электронную схему.
2. Сразу отсчитывается время задержки.
3. После того как время отсчитано реле включает подключенное устройство на заданное время.

Фактически это два реле времени включенные последовательно.
