От фантастики к реальности: применение 3D-принтера в строительстве домов

Как запрограммировать 3D-принтер?

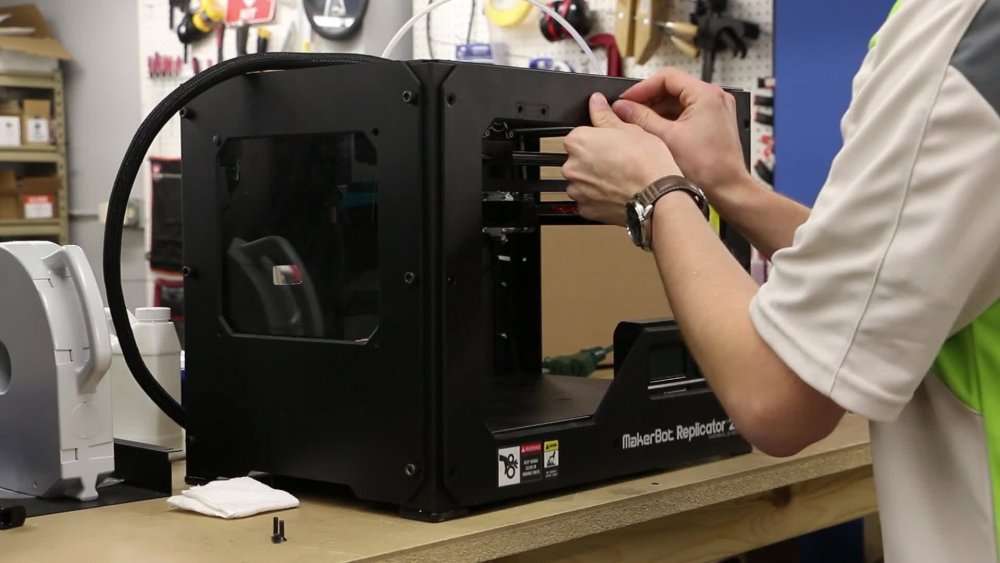

Получить качественное изделие, напечатанное на 3Д принтере нпользователь не сможет, если перед этим не настроить оборудование как следует. Читай краткую инструкцию, чтобы не ошибиться:

  1. Определись с исходником. Создай собственный вариант будущего экземпляра в специализированной программе для чертежей или поищи в интернете подходящий вариант.
  2. Подготовь шаблон. Чтобы прибор смог напечатать то, что нужно, он должен «понимать» как это сделать. Программы-слайсеры разбивают модель на составляющие, задают координаты и скорость движения печатающей головки,ее скорость и толщину слоев.
  3. Перенаправь шаблон на принтер. После обработки в программе-слайсере модель передается на устройство, которое и запускает процесс создания объекта.

Тебе останется только наблюдать за процессом. Но хотим тебя предупредить: это займет время, поэтому лучше завари себе чай и прими удобную позу.

Дома из мусора и глины — 30 и 60 кв.м

Итальянская компания WASP напечатала крошечный дом площадью 30 кв. м, себестоимость которого составила всего около $1 000. Постройка получила символичное название Gaia — в честь Геи, древнегреческой богини Земли, поскольку при строительстве использовались только природные материалы.

Инженеры уверены, что экономичную технологию можно использовать для строительства временных убежищ для жертв природных катастроф или беженцев. Дом стал частью проекта «Деревня Шамбала» — первого в мире поселения, где все здания будут напечатанными.

Фото: WASP

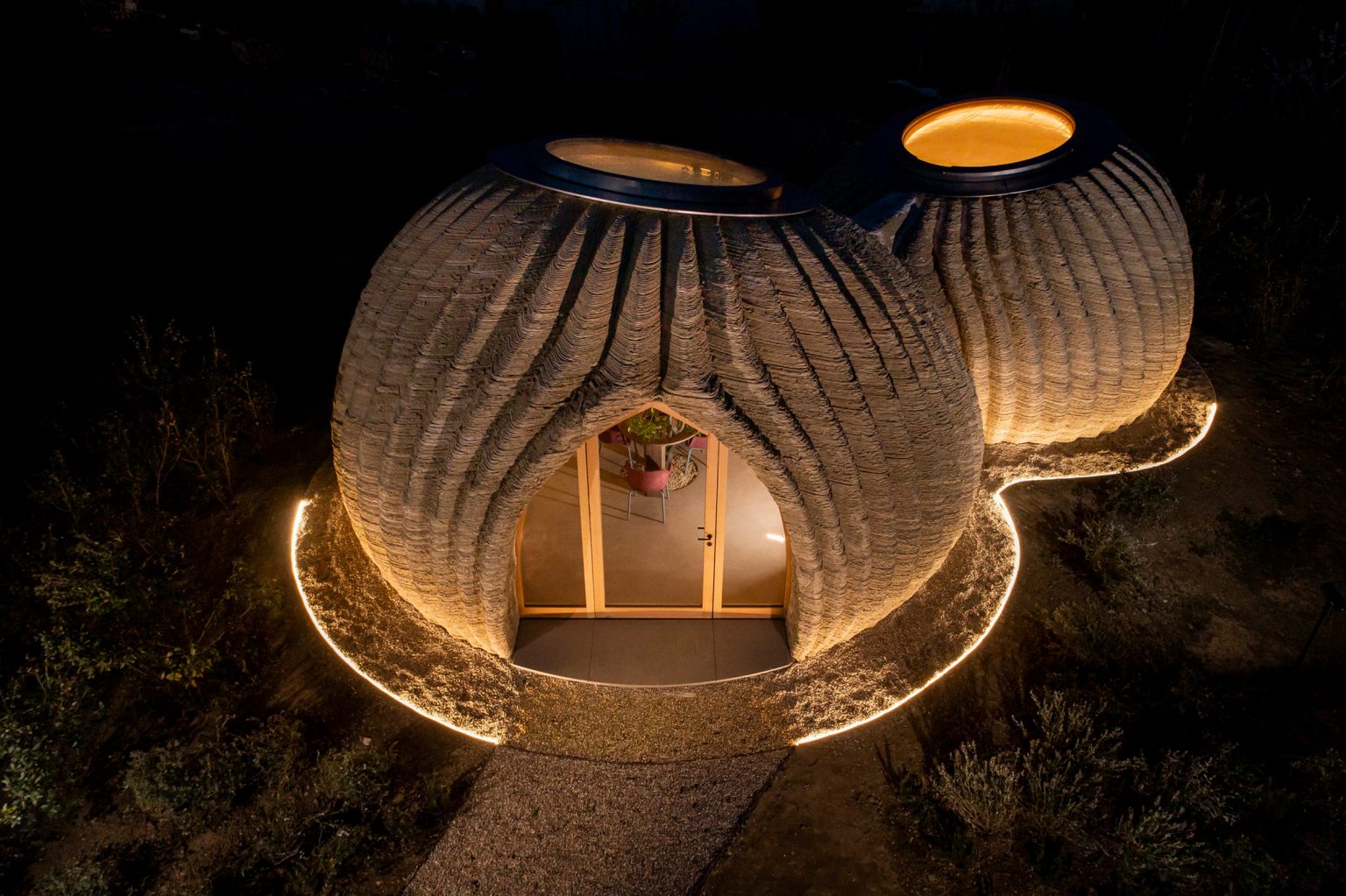

Другой проект WASP — футуристичный дом Tecla, созданный в 2021 году вместе с бюро Mario Cucinella Architects. Жилое здание площадью 60 кв. м напечатали за 200 часов.

Фото: dezeen

Принтер компании может использовать в качестве «чернил» как бетон, так и биоразлагаемую смесь из глины, соломы, рисовой шелухи и гидравлической извести. Строительство происходит в два этапа: сначала печатают бетонный каркас стены, а затем принтер заполняет ее внутренний слой глиной. Главное преимущество технологии, которую использует WASP — отсутствие строительного мусора.

WIKI HOUSE — 3D печать в строительстве: что в основе концепта

Wiki House — это инновационный проект, созданный небольшой группой архитекторов в Лондоне в 2011 году. Он предлагает цифровую систему с открытым кодом для проектирования домов, что позволяет пользователям создавать, загружать и делиться разным дизайном и печатать свои собственные дома.

Комплект набора не требует каких-то специальных знаний и обучения и может быть создан за 1 день. Элементы в цифровом виде вырезаются из обычного листового материала, наподобие фанеры, применяя станок с ЧПУ. И это намного быстрее, менее затратно и не требует участия экспертов, как в обычном традиционном строительстве.

Стандартный дом с двумя спальнями может быть построен менее чем за £50,000, а к основному каркасу сооружения можно добавить дополнительные компоненты, такие как облицовка, изоляция, окна и прочее. Первым домом, который был построен на базе технологии Wiki House с открытым кодом, стал  двухэтажное здание. 3D-напечатанный дом был представлен на Лондонском фестивале дизайна в 2014 году.

Движение Wiki House возглавил Аластер Парвин, чья презентация на TED «Архитектура для людей, созданная людьми»  рассказала о перспективах 3D-печати в строительстве. Создатель этого проекта верит, что Wiki House может помочь в решении жилищного вопроса, особенно в чрезвычайных ситуациях, таких как землетрясения (есть уже доказательство, что 3D-напечатанные дома могут выдерживать толчки до 8 баллов).

В будущем это может стать реальной альтернативой недорогих домов, одновременно позволяя заказчику контролировать дизайн проекта.

3D-здание, построенное с использованием Wiki House

История 3D-печати

История 3D-печати начинается в 1984 году, когда появилась технология стереолитографии. Эта уникальная технология была запатентована лишь два года спустя Чарльзом Халлом (Charles Hull), тогда же была основана компания 3D System и разработана первая стереолитографическая установка.

Чарльз Халл – родоначальник 3D-печати

В 1985 году Михаил Фейген (Michael Feygin) предложил технологию ламинирования LOM (Lаminаtеd Оbjеct Маnufacturing), в 1986 году Джо Биман (Joe Beaman) и Карл Декард (Carl Decard) разработали метод селективного лазерного спекания (Sеlесtivе Lаsеr Sintеring), а в 1988 году благодаря Скотту Крампу (S. Scott Crump) появилась технология послойного наплавления FDМ (Fusеd Dеpоsition Мodeling). В 1989 году Скотт Крамп основал компанию Stratasys, а в 1991 году выпустил первый в мире FDM-принтер. В конце 80-х годов ХХ века в Китае разработали технологию MEM (Меlted and Еxtruded Мanufacturing), очень похожую на FDM, но названную по-новому в силу патентных ограничений.

В первые годы своего существования технология создания трёхмерных объектов называлась быстрым прототипированием. В 1995 году студенты Массачусетского технологического института предложили ёмкое и запоминающееся название «3D-печать», новый термин довольно быстро прижился среди разработчиков и пользователей.

2000 год был ознаменован появлением технологии PolyJet, а уже в 2005 году был представлен первый 3D-принтер с довольно высоким качеством цветной печати. Дальше процесс появления новых технологий и совершенствования имеющихся шёл в ускоренном темпе.

В 2008 году появились первые RepRap принтеры, способные напечатать себе подобные устройства. Про такие принтеры говорят: «Печатает себя сам». Пока не удалось добиться стопроцентного воспроизводства, в основном RepRap принтеры печатают только пластиковые детали и составляющие.

В 2010 году учёные попытались напечатать на 3D-принтере искусственные кровеносные сосуды. Тогда же появились первые пищевые 3D-принтеры Cornucopia (Рог изобилия) для печати блюд. А всего лишь через год миру был представлен первый шоколадный 3D-принтер.

Пищевой 3D-принтер Cornucopia

В 2012 году был выпущен первый бюджетный 3D-принтер с технологией FDM для домашних пользователей.

Использование строительного 3D-принтера S-6044 для собственного бизнеса

Для печати дома целиком требуются дорогостоящие широкоформатные 3D принтеры, для контроля над работой которых требуются специальные навыки. Модель S-6044 – отличная альтернатива, позволяющая создавать отдельные части конструкций объемом до 12 куб. м., например, декоративных элементов, которые сложно создать вручную.

Принтер S-6044 целесообразно использовать для производства декоративной уличной мебели. Например, себестоимость изготовления лавочек с уникальным архитектурным дизайном составит около 1,5 тыс. рублей, при этом их розничная стоимость превышает 5 тыс. рублей. Производительность S-6044 позволяет изготавливать около 15 единиц уличной мебели в сутки (в зависимости от сложности конфигурации):

Для начала бизнеса потребуется:

  1. Покупка строительного 3D принтера. Стоимость модели S-6044 на данный момент составляет 960 тыс. рублей. Устройство может быть приобретено в лизинг.
  2. Помещение для установки и эксплуатации 3D принтера с наличием водопровода.
  3. Мешалка для приготовления строительной смеси.
  4. Расходные материалы (цемент, песок, вода, специальные добавки).
  5. Персонал (2 человека) для управления и обслуживания принтера.
  6. Работники, имеющие опыт в сфере архитектурного дизайна, умеющие работать с программами для 3D моделирования.
  7. Транспорт для доставки напечатанных элементов.

Виды принтеров для архитектурных работ

Используемые в строительстве принтеры представлены следующими видами:

Портальные (XYZ). Представлены рамой с подвижной головкой экструдера. Устройство подачи смеси перемещается по осям XYZ. Высокая точность экструзии обеспечивается шаговыми двигателями. Основное применение оборудование находит при печати отдельных частей зданий и возведении стен, при условии расположения портального принтера внутри строящегося здания. Если площадь объекта соответствует арке экструдера, он сразу печатается целиком.

Дельтовидные. В отличие от портальных установок, головка дельта-принтера может совершать более сложные перемещения, что выражается в создании сложных геометрических фигур. Для фиксации и движения головки используются гибкие рычаги.

Роботизированные. Представлены роботами в виде промышленных манипуляторов, которые снабжены экструдерами. Управляются с помощью компьютера. Располагаются в центре площадки, откуда рука-манипулятор доставляет смесь на требуемый участок.

D-Shape. Относятся к отдельному классу строительного 3Д-оборудования. Вместо раствора здесь используется специальный порошок, который после укладки и уплотнения подвергается пропитке связывающим веществом, подаваемым тем же экструдером.

Видео обзоры с реальной работой принтеров

Среди используемых строительных 3Д принтеров наибольшую известность приобрело оборудование китайских, американских и голландских производителей. Особенности и возможности каждого из них можно узнать из соответствующих видео обзоров.

WinSun (КНР). Лидер среди 3Д принтеров. Габариты оборудования по длине, ширине и высоте соответствуют 150Х10Х6 метров. При печати может использовать строительные отходы, представленные стеклом, сталью, цементом. Дебютировал в 2014 году при возведении десяти жилых домов. По сравнению с традиционным строительством WinSun уменьшает трудозатраты на 80%, расход материалов на 60%, а возводимые объекты обходятся вдвое дешевле. Видео:

Китайская компания Winsun напечатала первую пятиэтажку на 3D принтере

Watch this video on YouTube

Apis Cor (США/Россия). Американская компания прославилась созданием робота-манипулятора, который одинаково хорошо зарекомендовал при внутренних и наружных работах. Оборудование отличается компактностью и мобильностью, а также автоматической системой стабилизации. На установку и запуск принтера уходит не более 30 минут. Эффективен при создании сложных архитектурных форм. Видео:

ЯБ2016 Строительный 3d принтер APIS COR

Watch this video on YouTube

ProTo R 3Dp (Нидерланды). Детище голландской компании CyBe Additive Industries. Отлично справляется с созданием сложных геометрических форм. В качестве расходного материала использует оригинальный раствор CyBe MORTAR, отвердевающий за несколько минут и готовый к вторичной переработке. Выделяется высокой скоростью и экологичностью процесса. Видео:

Как работает CyBe RC 3Dp

Watch this video on YouTube

Не менее интересные проекты представлены французским принтером Batiprint3D, американским DCP и словенским BetAbram.

Причины не дающие заменить панельное строительство домов

Несмотря на ускоренное развитие 3Д строительства, ближайшее время панельные дома, как бюджетный вариант жилья, не утратят актуальности. Не слишком уступая по скорости возведения, панельное строительство независимо от погодных условий. Напечатанный дом требует установки перекрытий. Панельный сразу разделен на комнаты. Кроме этого, аддитивное оборудование по карману далеко не каждой строительной компании.

Явные недостатки любого принтера при масштабном внедрении в постройку домов

Недостатки строительных 3D обосновываются:

  • высокой стоимостью;
  • чувствительностью к условиям окружающей среды;
  • отсутствием единых стандартов.

При возведении жилого дома с помощью 3Д моделирования, необходимо быть готовым к собственноручной прокладке коммуникаций, а также выравниванию и отделке стен.

Типы материалов для печати:

1. На основе цемента — базовый материал. Главные игроки: LafargeHolcim, HeidelbergCement, The Home Depot, Martin Marietta Materials, U. S. Concrete, Vulcan Materials Company, Fastenal, Geberit, Sika.

2. Материал, в котором цемент частично заменен на более экологичные связующие материалы: летучий пепел, мелкие стеклосферы (диаметром 150 нм), получаемые при производстве кремния или феррокремния, измельченный гранулированный шлак от производства стали, зола от сжигания рисовой шелухи, глина, гипс, мел и другие .

3. Геополимеры — еще один класс материалов для строительной 3D-печати без использования цемента, в котором имеется основа:  смесь сырьевых материалов (на базе шлака, пепла и стеклосфер из кремнезема) — и полимерное связующее на базе щелочных активаторов {(NaOH+Na2SiO3), (KOH+ K2SiO3), (NaOH+Na2SiO3; KOH +K2SiO3)}. В результате химической реакции создается длинная цепочка молекул: гидроксид натрия (щелок) смешивают со стеклом (кремнеземом), получают силикат натрия (жидкое стекло), а затем берут реактивный минерал (глину), смешивают его для создания бетона (связующего). Геополимер больше похож на камень, чем на бетон. Геополимерный цемент основан на неорганических материалах с полимерной структурой молекул. Геополимерные вяжущие и бетоны отличаются высокой прочностью и обладают рядом специфических свой­ств. Они называются «геополимерами», потому что сырье, используемое для их производства, в основном представляет собой полезные ископаемые геологического происхождения .

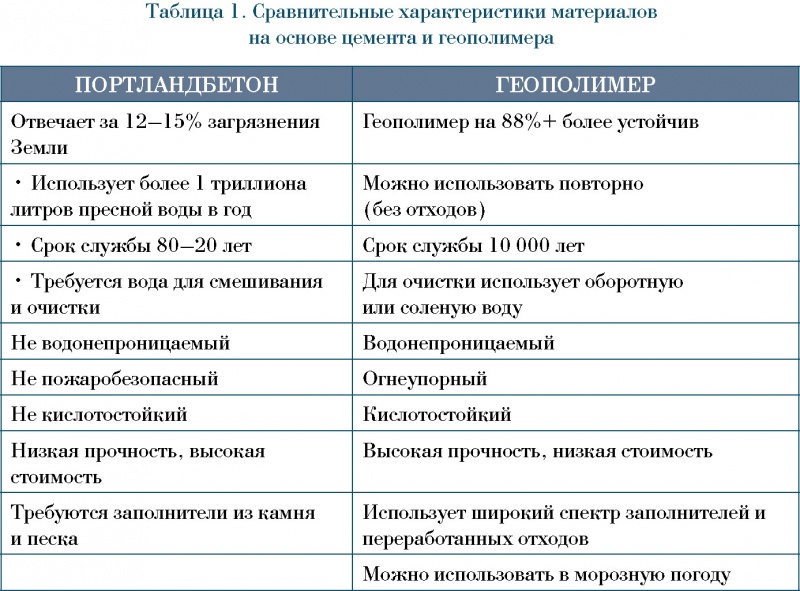

Геополимерный цемент химически инертен к целому ряду агрессивных веществ и сохраняет прочность в суровых климатических условиях. По сравнению с традиционной технологией производства бетона на основе портландцемента геополимер значительно превосходит его по прочности, долговечности, морозостойкости, огнеупорности, теплоизоляции, устойчивости к коррозии и агрессивным веществам, в том числе к некоторым видам кислот (таблица 1). Кроме того, использование геополимера снижает выбросы CO2 до 90% по сравнению с производством портландцемента. Геополимер также может быть разработан для повторного использования и переработки промышленных побочных продуктов в виде заполнителей.

Основатели компании Renca — Андрей и Марина Дудниковы (РФ) и Alex Reggiani (Италия) — вывели продукт на рынок США — рис. 10 (www.renca.org).

Рис. 10. Геополимер – сухая смесь + связующее

Геополимерный бетон, используемый в качестве конструкционного раствора при 3D-печати бетона, превосходит раствор на основе портландцемента, поскольку геополимер будет химически сплавляться, в то время как цемент на основе портландцемента будет иметь тенденцию к созданию холодного шва и будет трескаться от усадки. Благодаря этим фактам геополимер несравним ни с каким другим материалом по стабильности и прочности при 3D-печати.

Материал представляет собой некую основу, в которую, медленно замешивая, вводят полимерное связующее. Полученный материал можно использовать как в традиционном строительстве, так и в строительной печати. Эксплуатационные характеристики г/п во много раз превосходят традиционные материалы на основе цемента, а срок жизни составляет тысячи лет. Г/п можно изготавливать на основе древесных волокон, отходов производства пластмасс, переработанной резины и т.д (рис. 11–15). При этом за счет специальной пропитки материал получается негорючим и влагонепроницаемым, а наличие пор в материале делает его теплозащитным. Материал можно обрабатывать и окрашивать в любой цвет. Г/п на основе гранитной или базальтовой крошки (рис. 2)  обладают огромной прочностью (127–137 Mpa).

Рис. 11. Геополимер на основе древесных опилок и стружки

Рис. 12. Геополимер на основе легкого пенобетона

Рис. 13. Геополимер для использования переработанной пробки и придания ей огнестойкости

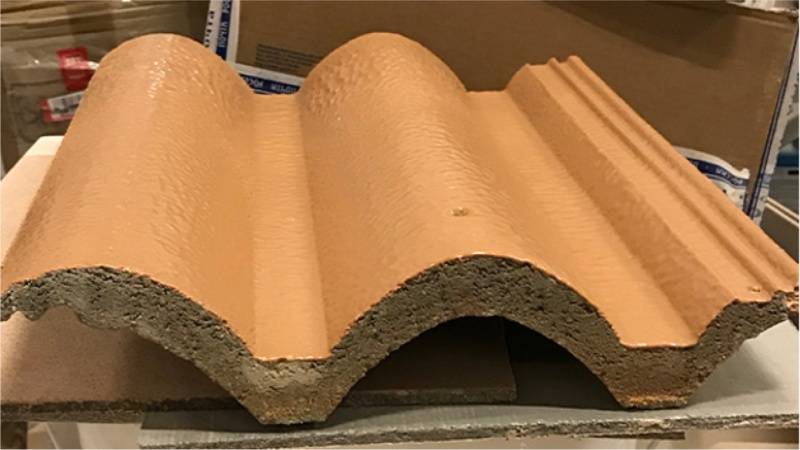

Рис. 14. Напечатанный блок черепицы с нанесенным огнезащитным слоем

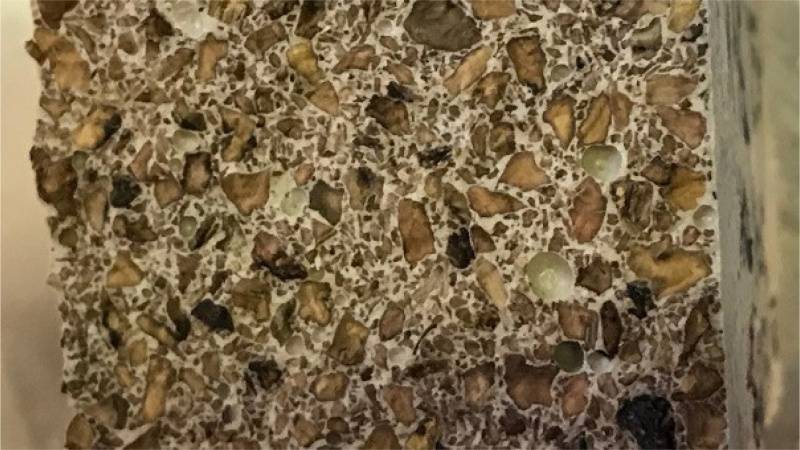

Рис. 15. Геополимер на основе крошки гранита и базальта

Компания AZURE (Калифорния, США) предложила использовать при печати домов пластиковые отходы в виде добавок к строительному материалу (до 60%). В основном это отходы в виде пластиковых бутылок и пищевой упаковки. Сейчас компания использует роботизированный принтер (KUKA) для цеховой печати отдельных элементов дома, которые потом собираются на месте.

Виды 3Д-принтеров для строительства дома

Как мы уже замечали выше, тип 3D-принтера напрямую зависит от типа и модификации здания. Которое он возводит. От этого зависит и размер самого принтера, объем бетономешалки, а также сопла, который подает строительную смесь.

Вариации конструкций строительных 3D-принтеров

Впервые дома по данной технологии стали массово возводить в Шанхае. Одна из первых 3D-машин, поразившей своими размахами и размером стал принтер WinSun. Длина рабочей зоны составляла 150 метров, а ширина 10. Такой принтер способен за несколько дней напечатать здание высотой 6 метров.

Дом, напечатанный чудо-принтером

Интересно, что в качестве технологической изюминки китайские инженеры использовали специальное стекловолокно, которое, с одной стороны, удешевляло строительные работы, а с другой – делало бетонную смесь менее теплопроводной. Тестовые образцы позволили компании сэкономить половину бюджета на возведение дома по новой технологии.

Европейские же инженеры, к примеру, голландские предпочитают печатать не собственно дома, а строительные материалы, с помощью которых эти дома можно возводить, считая (в чем-то справедливо), что более качественно работа будет сделана всё-таки человеческими руками и головой.

Принтер, на котором можно “напечатать” целый дом

А теперь попробуйте представить себе 3D принтер, помощью которого можно “напечатать” что-то еще более масштабное. Ну, например, автомобиль, мебель или целый дом. Конечно же, создание полностью функционального автомобиля (как и любой другой сложной техники) методом “слоистой печати” пока еще остается чем-то из области фантастики. А вот 3D принтер для “печати” домов и других полноценных зданий может появиться в арсенале строительных компаний через каких-нибудь пять лет. По крайней мере, в этом уверен профессор факультета инженерии Южно-Калифорнийского Университета — Берох Хошневис.

3D принтеры создают реальные объекты при помощи печати по слоям на основе компьютерной 3D модели. Обычный дом или любое другое здание, по сути, строится тоже по слоям — фундамент, стены, крыша. Так почему бы не построить гигантский 3D принтер для строительства домов. И не просто строительства, очень быстрого возведения готовых полнофункциональных зданий. Вышеупомянутый профессор считает, что подобное станет реальностью в течение пяти лет.

Благодаря использованию современных технологий, в наши дни постройка двухэтажного коттеджа в Штатах занимает по времени от 2 до 6 месяцев. В которых случаях этот срок может быть немного меньше или немного больше. Казалось бы, это отличный показатель. Но даже его можно значительно улучшить при помощи замены ручного труда на машинный. Дело в том, что современное строительство, каким бы совершенным оно ни было, требует значительных затрат ручного труда. Более того — основная часть работы по возведению здания выполняется вручную. Если ручной труд заменить машинным, что предлагает сделать Берох Хошневис, то строительство домов станет менее дорогим и более быстрым.

По мнению профессора, через пять лет 3D принтеры достигнут такого уровня технологического развития, что позволят создавать не только макеты зданий из прессованной бумаги, но и строить настоящие бетонные дома. При этом скорость возведения обычного двухэтажного дома не займет более одного дня. А участие человека в процессе строительства станет минимальным.

Дом-экосистема Curve Appeal — 240 кв. м

Другой пример концептуальной 3D-печати — дом-экосистема Curve Appeal площадью 240 кв. м. Здание принадлежит бюро WATG Urban Architecture Studio. Печать здания завершилась в 2020 году.

Стройка продолжалась три года. Проект здания был создан еще в 2016, и тогда занял первое место на конкурсе The Freeform Home Design Challenge. От организаторов дизайнеры получили $8 тыс. на реализацию концепции.

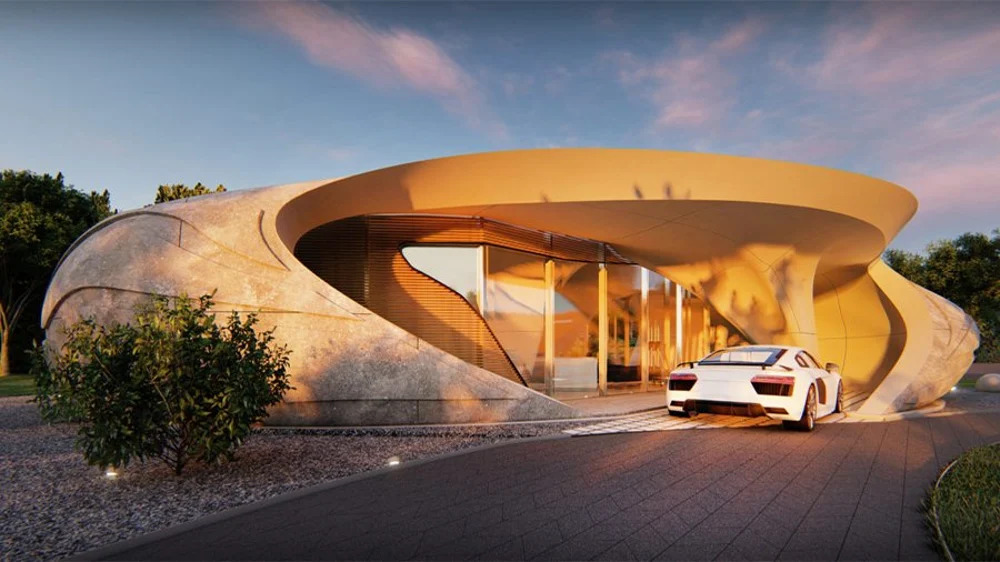

Фото: WATG

Curve Appeal выполнено из 28 напечатанных панелей. Необычная конструкция поддерживает микроклимат дома: по словам дизайнеров, температура внутри здания не зависит от погоды снаружи.

Технология LCD

Ещё недавно, около 2017 года, 3d-принтеры для печати фотополимером были дорогими. Однако изобретение печати на основе проницаемых матриц LCD изменило ситуацию в корне. На середину 2019 года можно приобрести фотополимерный 3d-принтер хорошего качества примерно за 30 000 рублей.

LCD матрица для 3d принтера представляет из себя экран по аналогии с экраном сотового телефона. Сама по себе такая матрица не излучает свет. Она может только изменять степень светопропускания в различных областях. Так формируется картинка слоя печати. А вот источник излучения находится за lcd матрицей. Таким образом для создания подобного 3д-принтера нужно было всего лишь заменить лампу-излучатель на источник ультрафиолетового излучения. Напомним, что подавляющее большинство фотополимеров застывают под действием именно УФ излучения.

Функциональное тестирование

Использование 3D принтеров для функционального тестирования – это один из современных методов инновационных разработок. В большинстве случаев требуется протестировать новый механизм в сборе, но изготовить отдельные компоненты в одном экземпляре слишком долго, дорого и весьма проблематично. На помощь приходят 3D принтеры с различной степенью детализации моделей.

Функциональное 3D тестирование

Для функционального 3D тестирования рекомендуется использовать принтеры Objet 24 и 30, устройства Eden 250, 260V, 350, 500V, а также Objet 260 Connex, Connex 350 и 500. Для изготовления функциональных 3D моделей из пластика разработаны машины Dimension uPrint, uPrint+, Elite, SST 1200ES, а также Fortus 400mc и 900mc.

Ведущие производители принтеров для 3D-печати домов

В России пока немногие компании решились освоить такую технологию строительства. Ещё меньше занимаются серийным производством такого оборудования. Всё-таки, пока это штучный товар. Однако, всё же можно назвать одну из них, которая уже прочно заняла лидирующие позиции в этой области. Это фирма СпецАвиа. Её персоналом был разработан и опробован прототип строительного 3D-печатного аппарата и осуществлена пробная печать.

Кроме того, на рынке можно встретить образцы словенской компании BetAbram. Она занялась серийным производством строительных принтеров. Сейчас в линейке компании несколько вариантов конструкций или моделей принтеров.  Их стоимость варьируется от 12 000 евро за станок до 20000 евро. Вероятно, что затраты себя оправдают.

Принтер BetAbram P1 может напечатать дом площадью в 144 квадратных метра, при относительно невысокой конструкции – около трех метров

Внешне принтер похож на обычную платформу, двигающуюся по рельсам. Они регулируются по высоте.

А как же насчет внутренних стен? Интересно, что и тут строительный 3D-принтер тоже может выручить. Просто сырье для возведения внутренних перегородок отличается.

Такие стены никак не похожи на цементные, хотя напечатаны в той же технологии

Специальный полимер на основе клея и соли, высыхая, создает ажурную конструкцию, которая про прочности не уступает цементной, однако, она значительно легче. Материал не боится влаги, его можно использовать для возведения перегородок.

Материал под названием Saltygloo (с англ. «солевой клей») был разработан компанией EmergingObjects

Apis Cor, Америка

В прошедшем году реализован проект в Подмосковье — городе Ступино, над которыми работало шесть компаний России и штатовский стартап Apis Cor. Основал ее Никита Чен-Юн-Тай – уроженец России и разработчик данного оборудования.

Чтобы напечатать внутренние перегородки, несущие стены и ограждения, потребовались сутки. Извлекали принтер, используя кран -манипулятор. Слои наращивали, применив аддитивную технологию. В практике России этот дом впервые не собирали из напечатанных деталей, а создавали как целостную конструкцию.

Видео:

Видео: 3Д принтер строительный

Дом по форме достаточно сложный. Выбрали его таковым, чтобы можно было показать возможности инновационного устройства. К этому добавим, что строили его в наиболее холодные месяцы, когда температура опускалась ниже 30 градусов, хотя использовать смесь бетона допускается при нижнем пределе +5 по Цельсию.

Принтер, который помог реализовать проект, по конструкции напоминает небольшой башенный кран, имеющий возможность внутренней и внешней печати здания.

Обошлось отпечатанное здание «под ключ» в 593568 рублей, т.е. стоимость одного метра квадратного составила 16 тысяч рублей. И это при том, что форма сооружения сложная. При простой, например, прямоугольной конфигурации, цена могла бы быть тринадцать тысяч рублей.

Преимущества конструкции:

  • Подача и смешивание автоматические;
  • Быстрая настройка – до 30 минут. Не требуется готовить площадку. Мусор после приготовления на строительной площадке не остается, поскольку производство является безотходным;
  • Широкий выбор конфигурации стен и их толщины
  • Прослойка воздуха, образующаяся в камерах стен, позволяет лучше сохранять тепло;
  • Погода не оказывает влияния на постройки благодаря специальным материалам, добавляемым в смесь;
  • Ниже намного стоимость в сравнении с бетонными аналогами, изготавливаемыми по классической технологи;
  • Возможность уплотнения желаемым материалом.

Технические параметры:

  • свое обеспечение программное;
  • обслуживается 2 работниками;
  • площадь — 132 м2;
  • используемый материал –геополимер или фибробетон;
  • размеры – 4х1,6х1,5 метра;
  • все принтера- 2000 кг;
  • энергопотребление-8кВт/ч;
  • высота, на которую происходит подъем, — 3100 мм;
  • суточная производительность в м2 – 100;
  • скорость рабочая и холостого хода в минуту– до 10 и 20 мм;
  • позиционирование и повтор – соответственно ±0,5 мм и 0,1-0,2мм;
  • по всем осям (X, Y, Z) — сервопривод;
  • по Х и Y направляющие – профильные прецизионные;
  • точность по Z – 0,1-0,2 мм;
  • стабилизация горизонтальная автоматическая – инклинометр высокой точности 0.0001 градус;
  • выключатели – бесконтактные по всем осям;
  • пространственное расположение головки печатающей отслеживается дальномером лазерным и гироскопом;
  • пространственная стабилизация – регулятор ПИД.
