Прокладываем водопроводные трубы на даче и в частном доме правильно: Пошаговая инструкция – Обзор

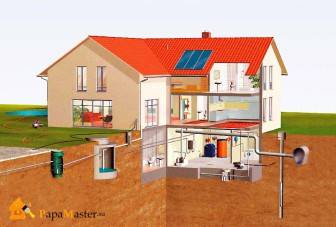

Устройство типовой водопроводной системы

В частном доме схема стандартного водопровода включает в себя узлы и их составляющие:

• трубы;
• насос и фильтры;
• регулятор давления;
• водяной аккумулятор;
• сливное устройство.

Кроме среднестатистического набора сюда могут входить нагревательные элементы. Все зависит от сложности и функциональности.

Виды насосов для поднятия воды

Насос ручеёк, самое простое решение для дачи

Для поднятия воды глубины понадобится водяной насос. Он зависит от источника водозабора (простого колодца или водозаборной скважины), глубины залегания, необходимого объема и производительности, финансовых возможностей.

Существует два вида наносов:

1. Поверхностный – дает возможность качать воду из глубины до 8 метров, находится на поверхности водной глади либо земли.
2. Глубинный – способен качать воду с большой глубины, работает вследствие погружения в водную среду. Может быть:
3. Вибрационный – действовать за счет мембраны, требует чистки и частого обслуживания;
4. Центробежный – работает за счет вращения лопастей, отличается надежностью и хорошей производительностью.

От выбранного вида будет зависеть подключение насоса к водопроводу, качество и долговечность эксплуатации.

Какие трубы подойдут для дачного водопровода

Питьевая вода транспортируется по трубам с сечением 1 либо ¾ дюйма

Осуществляя прокладку водопровода на даче важно учесть используемый материал. В современных условиях широко используется полипропилен и полиэтилен

Оба материала имеют свои индивидуальные отличия:

• Полипропиленовые изделия стоят больше, требуют специальную аппаратуру для соединения, паяные стыки отличаются своей прочностью и долговечностью.
• Полиэтиленовые трубы отличаются дешевизной. Однако требуют дорогих металлических деталей для соединения, которые не могут гарантировать прочные стыки.

Для зимней конструкции трубопровод помещается в «чехол» из полипропилена, что защищает от промерзания. Под чехлом параллельно трубе идет нагревательный кабель, который поддерживает плюсовую температуру. Конечно, он требует незначительных затрат на электроэнергию.

Разборная и запорная арматура

Внутри отапливаемого помещения применяются традиционные смесители и краны. Для работы в уличной среде используются элементы разборной и запорной арматуры, которые имеют бронзовые задвижки, отличаются повышенной надежностью. С их помощью отсекаются неиспользуемые элементы.

Контроль давления в системе

Рекомендуется показатель давления в водоснабжении загородного дома 2,5-4 Бар. Его понижение негативно скажется на функциональности приборов, а повышение приведет к образованию течи. Для контроля этого показателя применяется реле давления и гидробак. При повышении давления наполняется бак и отключает насос. При понижении давления бак опустошается и включает насос. Еще полезно установить сухое реле, которое отключает насос при необходимости.

Водонапорный накопительный бак

Напор в дачном водоснабжении обеспечивает накопительный бак, который устанавливается на возвышенности. Зачастую он имеет вид пластиковой бочки достаточного объема, которая расположена на чердаке и надежно утеплена

Важно соблюдать герметичность этой емкости

Сливной клапан для консервации системы

При продолжительном отсутствии – систему сливают. Для этого внизу крепится кран для слива. Если отключить насос, приоткрыть сливной вентиль – все начнет течь обратно. Для препятствия этому ставят обратный клапан, вода потечет в специальный отвод.

Как организовать канализацию для утилизации воды

Оборудовав дачу трубопроводом необходимо предусмотреть куда будет стекать канализация. Простым решением будет выгребная яма. Современным вариантом станет установка септика. Который очищает канализационные стоки и чистая жидкость возвращается в грунт путем поливки растений. Соответственно, его фильтры временами очищаются от загрязнения, меняются расходные материалы.

Как подключить насосную станцию

Чтобы в помещение поступало необходимое количество воды, ведется подключение насосной станции. При помощи этого приспособления жидкость поднимается из колодца. Станция не может работать в условиях низких температур, поэтому располагать ее следует в пристройках или подвальных помещениях.

При монтаже системы к оборудованию подводится труба, на которой имеется переходник. К нему крепится тройник, на одном конце которого расположено сливное устройство. Устанавливается шаровой кран и фильтр грубой очистки. При необходимости есть возможность отключать и сливать воду. В тройник встраивается обратный клапан. Он необходим для предотвращения обратного слива жидкости.

Чтобы точно направить трубу по направлению к насосной станции, применяется специальный уголок. Соединение элементов конструкции идет с использованием узлов под названием «американка».

При подключении станции ведется монтаж демпферного бака и реле давления. Насос располагается в скважине, а все остальное оборудование размещается внутри помещения. Демпферный бак располагается внизу, а реле давления устанавливается поверх труб.

Важным элементом системы водопровода является датчик сухого хода. Его работа заключается в остановке насоса при отсутствии воды. Этим устраняется риск поломки оборудования. На последнем этапе идет установка переходника диаметром 25 мм.

Установленную насосную станцию необходимо проверить. Для этого ведется запуск системы. Если все узлы работают исправно, значит, монтаж проведен верно. В случае наличия перебоев требуется остановить работу и устранить неисправности.

Уход и ремонт

Работу системы нужно постоянно контролировать. При наличии неисправности требуется сразу же отключить водоснабжение частного дома от центрального водопровода. При обнаружении течи следует провести ремонтные работы:

1. Вырезается из резины хомут, заматывается отверстие в трубе и закрепляется проволокой.
2. Проводится ремонт при помощи холодной сварки. Затем поверхность обезжиривается и смазывается ацетоном.
3. Если отверстие небольшое, то в него закручивается болт. Для старых труб такой способ не подходит.

Обслуживание системы заключается в контроле давления и чистоты воды. Часто уменьшение напора связано с засоренностью фильтров. Для этого они прочищаются. Если такой возможности нет, то они меняются на новые.

Установка водопроводной системы в частном секторе возможна своими руками. Для этого необходимо разбираться в системе монтажа, подготовить схему, приобрести необходимые материалы и начинать процесс сборки.

Почему сейчас не используют стальные трубы

При отсутствии альтернативы стальные трубы являлись единственным вариантом устройства водопроводных систем, отличающихся долговечностью, надёжностью и экономичностью. До недавнего времени выбирать, какие трубы лучше для водопровода в частном доме, приходилось только между ними и изделиями из меди, которые могли себе позволить только люди состоятельные. Но и они, не желая зря расходовать средства, часто выбирали первый вариант.

Это объясняется высокой прочностью стальных трубопроводов, хорошо выдерживающих как внешние механические нагрузки, так и избыточное давление воды, и гидравлические удары. Такая система могла прослужить несколько десятилетий, но требовала постоянного обслуживания и периодического ремонта.

В старых домах до сих пор встречается действующий стальной водопровод, смонтированный более полувека назадИсточник homemasters.ru

Несмотря на все достоинства, у стальных труб гораздо больше недостатков, которые удалось нивелировать в современных материалах, речь о которых пойдёт ниже.

Неустойчивость к коррозии.

Это основной минус таких труб. Коррозионные процессы затрагивают как их внутреннюю, так и наружную поверхность. Чтобы не допускать ржавления, трубы приходится часто и регулярно красить снаружи. Делать это внутри невозможно, поэтому со временем качество транспортируемой воды ухудшается, в системе образуются свищи и протечки, требующие ремонта.

Если протечка образовалась на подводящей к дому магистрали, вовремя её обнаружить и ликвидировать невозможно, что приводит к серьёзным авариям. Поэтому, выбирая, какую трубу лучше использовать для водопровода под землёй к дому из колодца, вариант из чёрной стали не стоит даже рассматривать.

Недостаточная гладкость внутренних стенок.

На них присутствуют невидимые глазу шероховатости, задерживающие частицы ржавчины, извести и другие твёрдые примеси. Этот процесс идёт непрерывно, на внутренних стенках образуются отложения, сужающие диаметр трубы и напор воды.

Засоры в стальных трубахИсточник tildacdn.com

Образование конденсата.

Стальные трубы при большой разнице температур перекачиваемой воды и окружающего воздуха «плачут» – на них появляются капли конденсата, которые падают на пол и являются ещё одной причиной появления ржавчины.

Сложность монтажа.

Большой вес труб создаёт трудности при их фиксации на стенах из ячеистых материалов, гипсокартоне. Стыки труб друг с другом и фасонными элементами осуществляются сваркой, что вынуждает пользоваться услугами специалистов. Возможна и сборка на резьбовых соединениях, но они недолговечны, именно в этих местах высок риск возникновения протечек.

Трубы из хромированной, оцинкованной или нержавеющей стали довольно хорошо противостоят коррозии, поэтому лишены недостатков, возникающих из-за неё. Но они гораздо дороже и сами по себе, и в монтаже. Эти материалы хуже поддаются обработке и сварке, для сборки системы из нержавейки нужны специальные расходные материалы. Не обойтись и без мастеров с высокой квалификацией и специальным оборудованием.

Водопровод из нержавейкиИсточник epressi.com

Чтобы избежать проблем, связанных с недостатками стальных труб, и избавить себя от необходимости частых ремонтов, лучше выбирать для монтажа водопроводной системы другие материалы.

Решая, какими трубами лучше сделать водопровод в частном доме, нужно учитывать сезонность его эксплуатации, объем и температуру перекачиваемой жидкости, условия прокладки и другие факторы.

Подбор источника водоснабжения

Перед тем, как приступить к сооружению водопровода в частном доме своими руками, следует произвести все предварительные проектно-расчётные работы. Так, необходимо решить вопрос с источником водоснабжения для жилья. Он должен соответствовать требованиям СНиП и СанПиН, предъявляемым к водоснабжению жилых помещений.

Однако, при выборе источника водоснабжения, следует учитывать, что на деле данный показатель может быть значительно превышен. В приведённой ниже таблице даны примерные расходы воды в день на различные нужды для обитателей благоустроенного дома.

Таблица расхода воды на нужды в доме:

Источники расходования воды	Литры в день
Питьевые нужды (приготовление чая, кофе и иных напитков)	3
Приготовление пищи	3
Мытьё посуды после приёма пищи	10
Соблюдение личной гигиены	до 10
Принятие ванны	от 100 до 150
Принятие душа	около 50
Пользование унитазом	10-20
Стирка белья	от 40 до 80

В итоге получаем максимальный расход в 300, а то и в 400л на человек в день. Конечно, далеко не каждый день все члены семьи принимают ванну – часто её заменяют более экономичным душем. Но в выходные дни, когда вся семья в сборе, расходы на водопроводную систему могут значительно возрастать по сравнению с буднями.

Старые нормативы также не учитывают расход воды новыми бытовыми приборами, которые устанавливаются в благоустроенных домах. Речь идёт о посудомоечных машинах, биде, джакузи, душах-массажёрах.

Схема подключения воды от централизованной системы

Конечно, далеко не во всех загородных посёлках имеется централизованное снабжение водой. Но там, где оно имеется, гораздо проще будет произвести врезку в магистральный трубопровод, нежели пытаться обустроить собственное автономное водоснабжение в виде артезианской скважины.

Чтобы подключиться водоснабжению, от домовладельца потребуется направить в адрес эксплуатационной организации соответствующее заявление.

Сотрудники ресурсоснабжающей компании, после рассмотрения ходатайства или выдают разрешение на подключение, либо отказывают в этом.

Если же эксплуатационная компания разрешает врезку, то её техническими работниками составляется план-схема подводки трубопровода с рекомендациями по проведению процедуры подключения.

Производится вся работа за счёт домовладельца либо сотрудниками самой ресурсоснабжающей компании, либо сторонней организацией, имеющей лицензию на проведение подобных работ.

Децентрализованный способ подачи воды в дом

Децентрализованное водоснабжение подразумевает подачу воды в дом из некоего автономного источника, не связанного с центральным водопроводом.

В качестве такого автономного источника могут выступать:

• Скважина.
• Колодец.
• Природные источники – река, родник или пруд.
• Ёмкость, заполняемая привозной водой.

При обустройстве скважины следует учитывать предполагаемый ежедневный расход воды на домовые нужды. Достаточную производительность может обеспечить артезианская скважина, пробуренная на достаточную глубину.

Поверхностные, так называемые песчаные скважины, и колодцы рекомендуются для временного использования – например, на дачных участках.

Обеспечить бесперебойное снабжение водой дома с круглогодичным проживанием они вряд ли смогут из-за большого сезонного колебания воды и медленной наполняемости.

Ёмкости с привозной водой смогут обеспечить водой благоустроенный дом только в случае регулярного подвоза. Подобный вариант, с учётом среднего ежедневного расхода на семью из трёх человек в 900 – 1 000 л, может обойтись весьма и весьма недёшево. Оптимальное место для бурения – как можно ближе к дому. Так вы сможете сэкономить на затратах по прокладке трубопровода.

СанПиН требует также, чтобы между скважиной (колодцем) и канализационным накопителем соблюдалось минимальное расстояние в 20м.

Центральная система водоснабжения

У центральной системы канализации и водопровода присутствует масса плюсов. Вам не нужно тратить средства на насосную станцию и сами агрегаты. Также не понадобится накопительный бак для жидкости. Что касается чистоты подаваемой воды и ее напора, то об этих показателях будет заботиться организация, которая предоставляет водный ресурс для объектов. Также предприятие может быть государственного типа, простыми словами – ЖЭК. В этом случае система канализации и водопровода может работать нестабильно: дополнительные счета за ремонт труб, наличие ржавчины, слабый напор.На фото показана масштабная система, обеспечивающая водой целый микрорайон.

При выборе централизованной системы канализации вам не придется заниматься рытьем траншей для труб, созданием колодца и т.д. Вам необходимо отправить заявку в организацию, которая работает в вашем секторе. После получения разрешения начинается работа: спецтехника подготавливает траншеи для труб, выполняется прокладка, устанавливаются счетчики.

Схема дачного водопровода из ПНД

Устанавливаются водопроводные системы на садово-дачном участке двумя способами:

• Открытым.
• Закрытым.

Открытый способ более подходит для сооружения сезонных водопроводных систем, применяемых для поливки растений. После окончания дачного сезона такой трубопровод можно легко разобрать, убрав трубы на хранение до следующей весны. Закрытый вариант используется при монтаже капитальных водопроводных сетей, и подразумевает размещение труб в специально вырытых траншеях.

Сезонный водопровод

Сезонные водопроводные системы используются на дачных участках для полива насаждений – грядок, кустарников, плодовых деревьев. Также он может применяться для водоснабжения дачного домика и надворных построек, например, бани, летней кухни и гаража. В случае использования участка только в тёплое время года, целесообразно монтировать летний водопровод на даче из ПНД-труб открытым способом.

Среди неоспоримых преимуществ открытого варианта – высокая скорость его монтажа. При помощи специальных фитингов, которые продаются в любом строительном супермаркете, можно быстро соединить полиэтиленовые трубы в водопроводную систему необходимой вам конфигурации. Пластиковые трубы могут лежать прямо на земле, без обустройства опор-возвышений, необходимых при монтаже открытого металлического трубопровода. Это связано с устойчивостью ПНД к воздействию сырости.

Среди плюсов такого сезонного водопровода – его мобильность. Осенью трубопровод, во избежание хищения труб, можно разобрать и убрать на хранение. При необходимости можно быстро изменить параметры водопроводной сети, удлинив или укоротив её, сменив конфигурацию. Скорость монтажа – ещё один довод в пользу открытого способа прокладки труб. При этом не требуется производить на участке земляные работы, отнимающие много времени и сил, а также оставляющие после себя разворошенные грудки и садовые дорожки.

Недостаток у открытого трубопровода один: его уязвимость для внешних механических воздействий. Несмотря на достаточно большую прочность ПНД-труб и соединительных фитингов, всё же имеется вероятность их случайного повреждения садовой техникой или инструментарием – мотокультиватором, мотыгой, лопатой. Также потребуется разбирать пластиковые трубопроводы во время проведения весеннего пала сухой травы. Огонь способен не только повредить, но и полностью уничтожить лежащую на земле полиэтиленовую конструкцию.

Капитальная водопроводная система

Если участок используется не только в дачный сезон, но и в зимнее время, есть резон создать капитальную водопроводную систему из ПНД. Собственно монтаж труб в данном случае ничем не отличается от сборки открытого трубопровода. ПНД-трубы соединяются при помощи тех же пластиковых соединительных фитингов и доборных элементов.

Вся разница здесь заключается в закрытом способе расположения труб. Перед монтажом на участке выкапываются траншеи, в соответствии с конфигурацией будущей водопроводной сети. Во избежание заморозки труб с водой в зимнее время, их следует прокладывать ниже глубины промерзания грунта. В нижеприведенной таблице даны ориентировочные данные промерзания почвы для разных городов:

Как видим, во многих городах глубина промерзания грунта достигает 2-х метров. Однако, копать траншеи глубиной в два метра не всегда бывает целесообразно и возможно. В такой ситуации рекомендуется воспользоваться при укладке труб греющим электрическим кабелем, который можно сегодня приобрести во многих магазинах сантехники.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

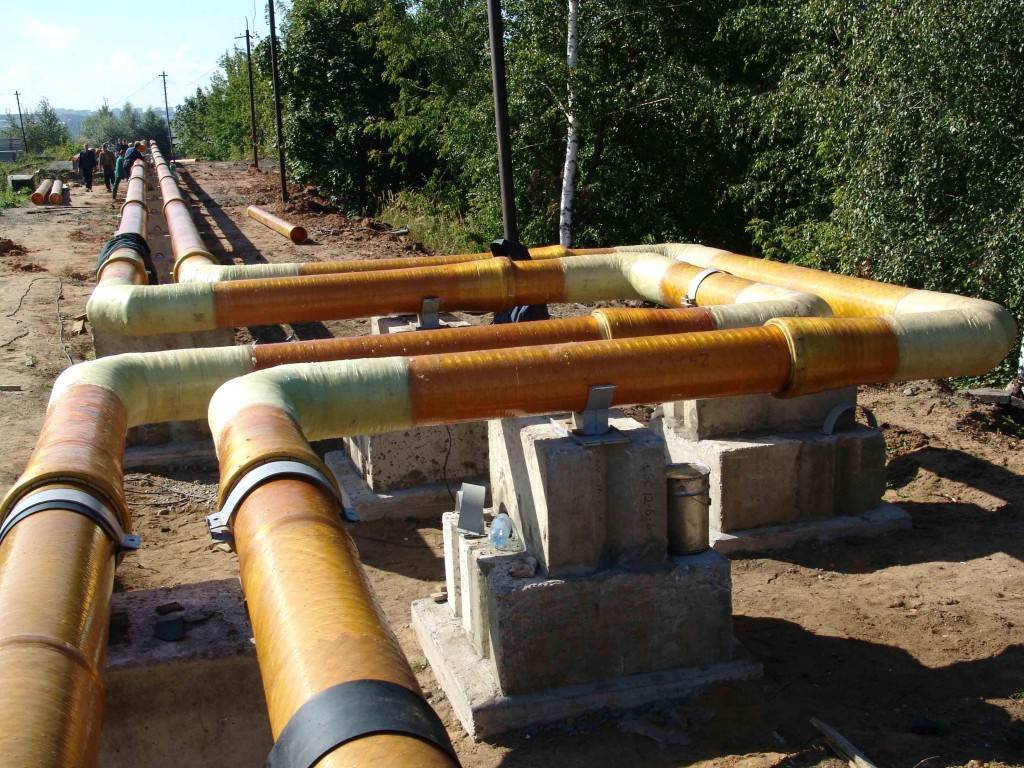

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

Устройство типовой водопроводной системы

Любая водоподающая система дома состоит из 2-х основных частей:

1. Внешней.
2. Внутренней.

Внешняя часть предназначается для соединения источника с внутридомовой водопроводной системой. Самую простую конструкцию имеет система, связывающая дом с централизованной магистралью.

Это обычный трубопровод, снабжённый водозапорной арматурой для перекрытия, при необходимости, подачи воды. При снабжении дома водой от собственного источника, в водопроводную систему включается подающий насос, автоматизированные реле управления, фильтры и т.д.

Внутридомовая часть системы состоит, помимо собственно трубопровода, из:

• Регулирующих и запорных кранов.
• Водонагревательных бойлеров.
• Водоразборного оборудования – сливных кранов и смесителей.
• Разводящей сети.

На сегодня существует два основных типа внутренних систем водоснабжения:

• Самотёчная.
• Водонапорная.

В первом варианте вода подаётся не прямо в сеть, а в бак, установленный на высоком месте – верхнем этаже здания, или в мансарде. Оттуда вода, под действием силы гравитации стекает вниз, заполняя внутреннюю трубопроводную систему.

В варианте с напорной системой внутренняя сеть заполняется при посредстве подающего насоса, либо дополнительно насосной станции, снабжённой гидроаккумулятором.

Источники водоснабжения для устройства водопровода ↑

По типу источника водоснабжения водопроводы делятся на стационарные централизованные и децентрализованные коммуникационные системы.

• Централизованный водопровод подключается к сетям, питающим населенный пункт или расположенное рядом предприятие.
• Децентрализованная система «берет» воду из самостоятельного источника. Это может быть скважина, колодец, река, родник и др.

Проще всего провести водопровод в частный дом, подключив его к объектам централизованного водоснабжения. Желающему подключиться пользователю нужно будет обратиться к организации, владеющей водопроводной системой. При оформлении официального разрешения с собственником оговариваются условия подключения и пользования водой. Заодно выдают схему с расположением объекта, к которому возможно подключение и рекомендуют оптимальные способы прокладки трубопровода (либо предлагают услуги своих работников).

Целесообразно пробурить скважину или вырыть колодец рядом с домом, благодаря чему сократиться расход труб. К тому же проще будет отслеживать работоспособность источника в зимний период. Хозяевам не потребуется монтировать устройства для слива воды при минусовых значениях температуры.

Децентрализованная схема организации водопровода

У водопроводной сети должен быть уклон (приблизительно 0,5 см на метр трубопровода), обеспечивающий полноценный слив жидкости из инженерной системы. В конце трубопровода устанавливается сливная штанга с поворотной ручкой или вентиль, предотвращающий поступление воды из источника.

Независимо от схемы, согласно которой было выполнено подключение водопровода к частному дому, из неиспользуемой в морозный период системы воду нужно слить, перекрыть ее поступление, убрать насосное оборудование из колодца, водоема, скважины. Водопровод, подключенный к центральным сетям, перекрывают в смотровом колодце, слив всю воду через вентиль.

Выбор источника водообеспечения

В процессе проектирования дачного водопровода нужно выбрать оптимальный источник воды. Ознакомьтесь с доступными вариантами и выберите наиболее подходящий для вашего случая.

Централизованное водоснабжение

Централизованное водоснабжение

Вода в здание будет подаваться по системе труб и фитингов.

В данном случае для монтажа водопровода обычно не нужно покупать никакие дополнительные устройства – нужно попросту выкопать траншею, уложить элементы водопровода и врезаться в центральную магистраль.

Централизованное водоснабжение на даче

При отсутствии возможности подключения к центральной магистрали рассмотрите следующие варианты.

Шахтный колодец

Шахтный колодец

Способ подходит для участков с глубиной залегания подземного водоносного слоя не ниже 8-10 м.

Шахта для колодца обустраивается усилиями 2-3 человек – в одиночку слишком долго и сложно.

Рытье колодца

Основное преимущество рассматриваемого варианта заключается в предельной простоте системы – ухаживать и ремонтировать ее можно будет своими силами. Содержание такого колодца в нормальном состоянии не требует ощутимых затрат.

Главным же недостатком является строго ограниченное водообеспечение. Далеко не каждый индивидуальный колодец сможет дать столько воды, сколько необходимо для удовлетворения всех нужд семьи.

Устройство водоснабжения из колодцаТак выглядит колодец с подведенной трубой и спущенным погружным насосом

Прежде чем отдавать предпочтение этому варианту, рассчитайте необходимое вам количество воды и установите, сколько воды сможет давать колодец.

Обустройство водопроводной системы на основе шахтного колодца требует применения поверхностного насоса. Оборудование сравнительно недорогое и простое в обслуживании.

Поверхностный насос для дачного водоснабжения из колодцаПодключение поверхностного насоса

Скважина

Если подземный водоносный слой залегает глубже 8-10 м, придется бурить скважину. Удовольствие не из дешевых – бурильщики берут достаточно существенные деньги за свою работу.

Схема водопровода из скважины

Зато, потратив один раз деньги на обустройство скважины, вы обеспечите свою дачу чистой водой в необходимых объемах. При желании сэкономить можете попробовать договориться с соседями и сделать одну скважину на несколько домов.

Как провести водопровод из скважины

Для обустройства водопроводной системы в данном случае понадобится специальный скважинный либо погружной насос. Подобное оборудование стоит гораздо дороже своих поверхностных аналогов, однако в плане эффективности обеспечения чистой водой ему нет равных.

Нюансы монтажа водопровода из скважины

Схема разводки труб: коллекторная или последовательная

Независимо от того, какой источник водоснабжения был выбран, подбирается оптимальная для объекта схема разводки труб: последовательная или коллекторная разводка труб системы водоснабжения

При проектировании сети необходимо обратить внимание на приведенные ниже факторы:

• количество проживающих в доме людей;
• периодичность нахождения в доме;
• интенсивность использования воды.

Тройниковая (или последовательная) разводка труб от нагревателя, магистрали или стояка проходит путем подключения сантехнического оборудования друг за другом. Таким образом, на монтаж системы уходит минимальное количество материалов и времени, однако у данного способа подключения есть два существенных недостатка:

1. Неравномерное давление в системе при одновременном использовании несколькими пользователями. То есть, например, при включении воды в ванной или на кухне нормальный напор воды будет только в кране, находящемся ближе к источнику.
2. Для ремонта отдельного элемента системы необходимо полное отключение водоснабжения здания.

Пример последовательного соединения труб.

При коллекторном (или параллельном) подключении трубы к точкам забора подводятся непосредственно от распределяющего коллектора (индивидуальные распределители предусматриваются для горячей и холодной воды). Коллекторная разводка позволяет всем пользователям постоянно получать стабильный напор воды вне зависимости от количества одновременно включенных сантехнических приборов. Главный недостаток данного способа – большое количество труб, которые сложно и дорого спрятать.

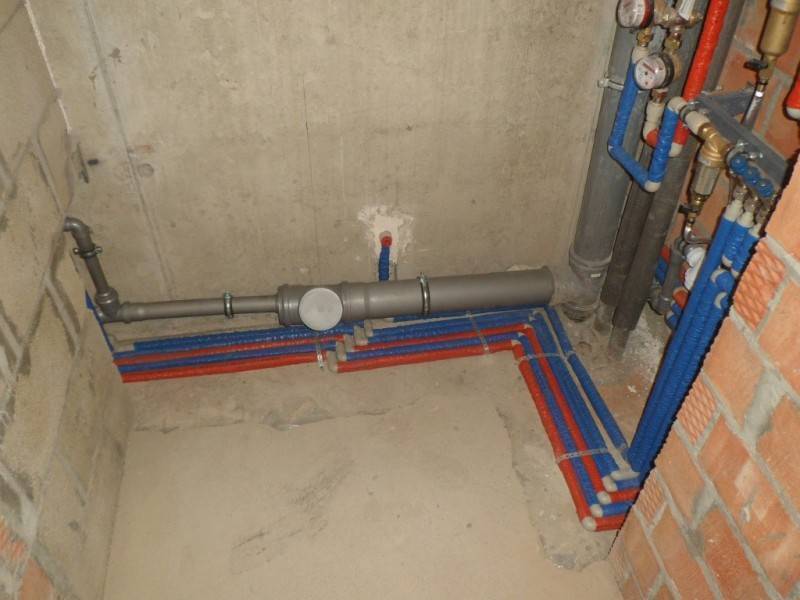

Коллекторная разводка трубопроводов по полу.

В последние годы все более популярна комбинированная разводка труб водоснабжения, при которой короткие линии монтируются последовательно, а позже собираются в коллектор. Данный способ является бюджетной альтернативой параллельному подключению труб. Ведь при нем материала на монтаж уходит значительно меньше, а в случае поломки достаточно отключить водоснабжение тольо одной короткой ветки.
