Как обжать витую пару без обжимки. Или как сделать патч-корд в домашних условиях.
В этой статье мы рассмотрим: как в домашних условиях сделать сетевой кабель (патч-корд).
Для чего это может нам пригодится? Многие скажут, гораздо проще пойти и купить уже готовый патч-корд, и я с вами частично соглашусь. Купить проще, да и не на много дороже чем сделать самому (зависит от длинны, чем длиннее, тем выгоднее сделать самому), но есть такие случае в которых это просто не удобно, например когда кабель нужно прокладывать через стены, так как под витую пару достаточно просверлить отверстие диметром 5-6 мм , а под уже обжатый кабель примерно 13мм и то из-за формы коннектора его достаточно сложно просунуть, по этому гораздо проще сначала проложить кабель, а потом просто обжать его концы. Да и покупать ради одного раза обжимку достаточно накладно.
Что нам потребуется для того чтобы обжать витую пару без обжимки (кримпера).
- Витая пара 5 категории (при покупке советую покупать витую пару с медными жилами, а не с омедненными так как с таким кабелем гораздо проще работать).
- Коннекторы RJ-45 (рекомендую обзавестись коннекторами с запасом желательно не меньше 5шт на один кабель).
- Бокорезы их еще ошибочно называют кусачками (если нет бокарезов, можно использовать ножницы).
- Маленькая плоская (или минусовая кому как удобно) отвертка по которой не будет жалко постучать.
- Нож
- Плоскогубцы.
И так приступим.
Сначала ножом на расстоянии примерно 30-35 мм круговыми движениями аккуратно срезаем оплетку витой пары (Если вы повредили жилы откусите и сделайте по заново). Теперь приступим к формовке жил, аккуратно раскрутите пары и «расставляем» их согласно распиновке (в данной статье мы будем делать «прямой» патч-корд).
Откусываем, так чтобы длинна жил была, примерно равна длине коннектора и все жилы были одной длинны, вставляем жилы в коннектор важно чтобы все жилы доходили до конца паза, если они не доходят вынимаем жилы, откусываем снова чтобы все жилы были одной длинны. После того как вы вставили витую пару в коннектор аккуратно зажмите контакты коннектора плоскогубцами, после чего натяните оплетку кабеля так чтобы она заходила за защелку коннектора и отверткой с усилием зажмите так чтобы она не давала оплетке двигаться
Маленькой отверткой подбиваем контакты коннектора.
В результате мы получаем не очень красивый, но вполне работоспособный конец патч-корда.
Проделываем аналогичные операции с другим концом кабеля и получаем готовый патч-корд.
В дополнение от себя чтобы обжать витую пару без обжимника в домашних условиях нужно не мало терпения и усердия, но это вполне реально.
Надеюсь моя статья вам помогла. Подписывайтесь на наш паблик вконтакте.
Последнее обновление 10.03.14 16:34 10.03.14 14:38
Порядок работ с кримпером
Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).
- Вставляем расправленный и зачищенный провод в коннектор.
- “Вилку” вводим в подходящий разъем “Обжимника”.
- Придавить нажимной механизм до характерного звука и обжать провод (ножи коннектора правильно обжимают 8 жил витых проводов).
- Достать из “Клещей” готовый к эксплуатации кабель.
Доброе время суток, дорогие посетители! Я тут вспомнил, что я еще не писал о том, как обжать сетевой кабель и чем его можно обжать. Что такое сетевой кабель, думаю вы знаете. Это кабель, по которому вы скорее всего получаете интернет, соединяете компьютер с роутером или же два компьютера напрямую, просто подключив сетевой кабель к сетевым картам двух компьютеров.
И вы наверное знаете, что сетевой кабель продается без коннекторов. Коннекторы, это такая штука на конце сетевого кабеля, которая подключается в сетевую карту, роутер и т. д. Почему так? А представляете, какие дыры нужно бы было сверлить, что бы пропихнуть коннектор :). А так, прокладывается сетевой кабель и после этого на нем обжимаются коннекторы RJ-45, все очень удобно и продумано. Ну вот мы и подошли к тому, что сетевой кабель нужно обжимать, это значит, что нужно одеть на кабель коннектор и зафиксировать его.
У меня как раз есть сетевой кабель, несколько коннекторов RJ-45, специальный инструмент и телефон, на который я буду все это фотографировать, для того, что бы моя инструкция была понятной, и вы быстро научились обжимать витую пару.
Ремонт коннектора
Для этой операции нужно купить несколько коннекторов RJ-45 и специальный инструмент — обжимные ножницы. Найти эти вещи можно в любом магазине для электриков.
- Отрежьте небольшой участок кабеля со сломавшимся коннектором. Используйте для этого кусачки.
- Удалите 10–15 мм внешней изоляции с помощью канцелярского ножа.
Ещё один эффективный способ работы с проводом
Это схема, необходимая для понимания порядка расположения контактов
Коннектор нужно расположить так, чтобы пластмассовая защёлка находилась снизу
Инструмент, без которого нельзя правильно обжать витую пару
Как видите, оба способа починки кабеля весьма просты, особенно если у вас уже есть опыт работы с паяльников и проводами. Если же вы взялись за починку витой пары впервые, не волнуйтесь, просто соблюдайте последовательность действий и проявите немного терпения.
Как ремонтировать или поменять штекер на сетевом кабеле
Коннектор или штекер изготавливают из пластика, соответственно, он может легко сломаться, если очень часто вынимать его из гнезда компьютера или роутера. При регулярном использовании обычно страдает «язычок», который фиксирует штекер в разъеме.
Если наблюдается подобная поломка, то коннектор будет выпадать из ноутбука или роутера при малейшем движении. Поломку довольно легко исправить, используя кабельную стяжку.
Важно! Штекер можно довольно быстро отремонтировать, но для надежного использования в дальнейшем желательно просто купить новый коннектор и подсоединить его к кабелю, как было указано выше, используя схемы и правильный вариант зажима. Применение кабельной стяжки и ремонт не гарантируют надежную работу
Отремонтированный штекер
При выборе стяжки особое внимание стоит обратить на её размер головки. Он должен составлять 4,3 мм. Такая стяжка будет идеально подходить под гнездо, а при попытке вытащить её будет чувствоваться сопротивление, что и нужно для надежной фиксации штекера в гнезде
Такая стяжка будет идеально подходить под гнездо, а при попытке вытащить её будет чувствоваться сопротивление, что и нужно для надежной фиксации штекера в гнезде.
Как починить коннектор RJ-45? Порядок действий при починке защёлки «клеща»:
- Отрезать стяжку на расстоянии примерно 5 см от головки.
- Острым ножом порезать головку так, чтобы окончание стало плоским.
- Чтобы конструкция работала исправно, заготовку нужно изогнуть.
- Для фиксации «язычка» потребуется использовать вторую стяжку, которая будет затягиваться вокруг интернет-кабеля пистолетом или обычными пассатижами.
- Осталось только правильно подобрать длину, чтобы стяжка доставала до обломанной головки коннектора и немного пружинила при присоединении с гнездом.
Операция не занимает много времени, но позволят снова использовать сломанный коннектор по назначению. Предоставленной информации достаточно, чтобы понять, как разобрать интернет штекер, и правильно обжать провода для соединения двух устройств в единую линию.
Последнее обновление – 10 июля 2022 в 08:33
Схема расположения проводов
Как вы уже поняли провода в штекере необходимо как то расположить по какому-то порядку. Порядок этот называется «распиновка». У нас можно выделить два варианта расположения проводов: первый — 568в (прямой), второй – 568а (перекрестный).
Прямое обжатие выполняется, когда необходимо соединить ноутбук с маршрутизатором, свитчем. Перекрестное обжатие витой пары делают, когда нужно объединить ПК с ПК, маршрутизатор с маршрутизатором. Прямая распиновка (568в) более распространенная.
Прямой способ подключения
Как должны располагаться провода в штекере RG 45 при прямой распиновки, мы покажем ниже на фото.Почему эту схему распиновки назвали прямой? Да потому что, кабель в rj 45 штекере с двух сторон обжимается одинаково по цветам.
Перекрестный способ подключения
Схема расположения проводов при перекрестной распиновки приведена ниже. Здесь мы видим, что на другой стороне витая пара обжата в перевернутом порядке.
Распиновка для двухпарного сетевого кабеля
Ещё одна схема для прямого обжатия, двух парной (4 жилы) витой пары.
Для облегчения процесса обжатия на большинство коннекторах rj 45, возле каждого контакта стоит цифра. При помощи наших схем, на которых также есть нумерация, вам будет легче ориентироваться, куда засовывать тот или иной провод.
Обжимаем сетевой кабель самостоятельно, с инструментом и без него
Все интернет провайдеры используют для построения своих сетей сетевой кабель (витая пара) и оптоволоконный оптический кабель. Принцип работы заключается в следующем: на все многоэтажные дома заводится оптоволокно, ставится распределительный ящик. От этого ящика каждому индивидуально бросается витая пара. Обжимается она с двух сторон специальными штекерами. Один конец вам заводит в квартиру и вставляется в компьютер, второй в распределительном ящике втыкают в маршрутизатор. Со штекером который вставляется в ПК, часто происходят неполадки. То кот играясь, перегрыз, то родители, делая уборку, оторвали случайно или банально вы часто его вытаскиваете. Конечно же, вызывать каждый раз мастера это финансово накладно. Поэтому в данной статье мы решили рассказать, как легко обжать сетевой кабель в домашних условиях, разными способами.
Какие схемы обжима могут применяться
Существует две основных схемы обжима интернет-кабеля. Их использование зависит от того, какие устройства связываются между собой.
Прямое подключение (Straight)
Наиболее часто используемый вариант в сетях LAN (Local Area Network) или DSL (Digital Subscriber Line). Позволяет провести коммутацию разных приборов и устройств в различном сочетании.
Например:
- РС – Router (компьютер – маршрутизатор);
- РС – Switch (компьютер – коммутатор);
- Router – Switch (маршрутизатор – коммутатор);
- Router – SMART TV (маршрутизатор – телевизор)
и другие подобные варианты.
Характерная особенность этого типа подключения – совершенно идентичное расположение проводов в контактах обоих коннекторов.
Принята следующая цветовая схема расположения проводников:
Расположение проводов при прямом типе подключения. Схема одинакова для обоих концов LAN-кабеля.
Стоит сделать одно важное замечание. По большому счету, на скоростях передачи данных до 100 мегабит в секунду задействуются лишь четыре проводника – 1, 2, 3 и 6. Остальные – не используются
Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника
Остальные – не используются. Так что нередко для удешевления общей стоимости локальной сети применяют кабель всего с двумя витыми парами. Коннектор, конечно, остается таким же, но в него заводится всего четыре проводника.

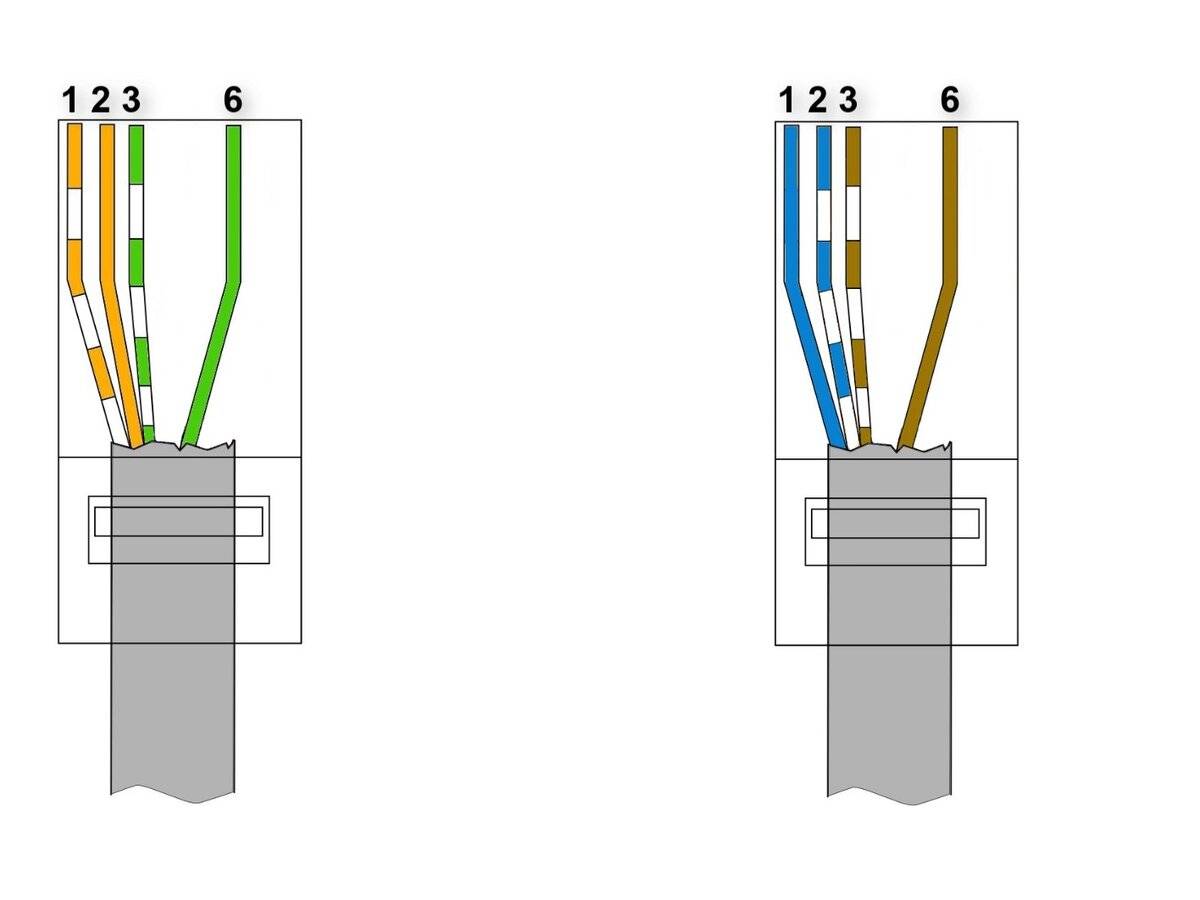

Это – такое же Straight подключение, но только с двумя витыми парами. Для скоростей до 100 мегабит – вполне достаточно.
Знание этого нюанса иногда позволяет обойтись «малой кровью» при необходимости ремонта линии. Например, кабель вышел из строя, и его контрольный прозвон показал, что обрыв на паре «оранжевый – бело-оранжевый». Ничего страшного. Вполне можно поменять ее, например, на незадействованную пару «коричневый – бело-коричневый». Но, естественно, с обоих концов кабеля одинаково. И работоспособность линии будет восстановлена.
Перекрестное подключение (Cross-Over)
Такое соединение порой приходится применять для подключения однотипных устройств Например, компьютер с компьютером, роутер с роутером и т.п.
Разница заключается в следующем. На одном конце кабеля применяется та же схема цветовой «распиновки», что показана выше. А вот на противоположном вносятся изменения. В принципе, они заключаются только в том, что пары «оранжевый – бело-оранжевый» и «зеленый – бело-зеленый» меняются местами.
Расположение проводов на противоположных концах интернет-кабеля при перекрёстном подключении.
Остальные провода своих позиций не меняют.
Эта несколько усложненная схема, кстати, постепенно выходит из употребления. Дело в том, что все больше современных цифровых устройств оснащены интерфейсом Auto MDI-X. Смысл в том, что система сама автоматически определяет тип подключения и переходит на оптимальный режим коммутации. То есть остается обжимать интернет-кабели по прямой схеме, и не морочить себе голову. Но пока еще частенько – приходится…
Итак, с теорией, можно сказать, закончено. Можно переходить к рассмотрению практического руководства – как обжать интернет-кабель.
Как правильно запрессовать провода по контактам вилок на разных концах кабеля: 2 варианта раскладки
При подключении компьютера к коммутатору или роутеру требуется, чтобы передатчик одного конца соответствовал приемнику противоположного. В противном случае канал связи не будет функционировать. Для обеспечения этого все многообразие вариантов подключения сводится к двум основным группам: соединение устройств одного или разного уровней. Для определенности принято: компьютер располагается на нижнем уровне сети, а коммутатор или роутер – на более высоком.
Прямое соединение
На рисунке изображено прямое соединение, названное так из-за отсутствия внутреннего скрещивания проводов. Такое соединение принято за основное, предназначено для реализации наиболее часто встречающегося подключения друг к другу устройств разного уровня. Его отличительный признак — одинаковая раскладка проводов по контактам вилок разных концов.

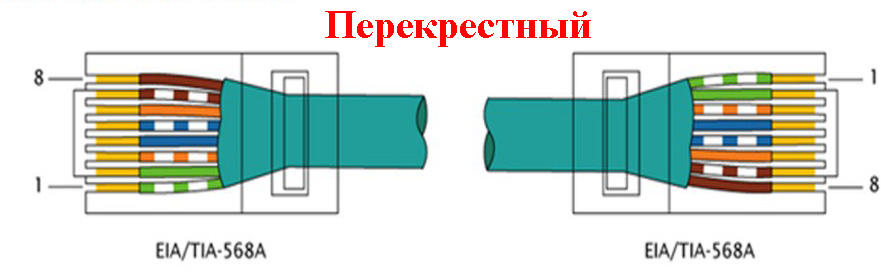

Кроссоверная схема
На рисунке показана кроссоверная схема. Она используется при соединении двух компьютеров или коммутаторов, то есть устройств одного уровня. Кроссоверная схема восстанавливает корректность подключения приемников и передатчиков разных сторон за счет внутреннего скрещивания отдельных проводов. Современные коммутаторы имеют внутреннюю схему переключения и автоматически устанавливают порядок соединения вне зависимости от типа соединяющего их кабеля.
Разница между прямой и кроссоверной раскладкой
Посмотрите на рисунок: на нем хорошо видна разница между прямой и кроссоверной раскладкой проводов по контактам.
Две разновидности распиновки прямого соединения
Посмотрите на рисунок, где изображены две разновидности распиновки прямого соединения, обозначаемые 568А и 568В. Для передачи сигналов схемы идентичны. Отличие использованных в них раскладок отдельных проводов: синяя и зеленая пары меняются местами. Стандарты локальных сетей и компьютерной проводки считают разводку 568А основной, отводя 568В роль альтернативной. Несмотря на это заметно больше распространена схема 568В.
Обжим ОТВЁРТКОЙ коннектора RJ45
Схемы обжима сетевого кабеля для разъемов RG-45
Использование самообжимающихся коннекторов
Недавно узнал, что существуют коннекторы, которые не требуют кримпера и отвертки для обжатия. Всё что нужно – это инструменты для снятия верхней оплетки кабеля и выравнивания ряда проводов. Принцип работы заключается в следующем:
- Снимаем верхнюю оплетку.
- Расплетаем и выпрямляем провода.
- Открываем крышку устройства, сверху заводим пары. Каждый провод в свой паз. После присоединения фиксаторы не дадут проводам просто так вылететь.
- Теперь закрываем крышку до щелчка. Неподвижные ножи соединятся с проводами, что позволит использовать кабель для соединения разных устройств.
Цена такого коннектора варьируется от 75 до 500 рублей в зависимости от производителя. Однако она компенсируется тем, что вам не нужно приобретать и использовать дополнительные инструменты. Такой коннектор считается многоразовым. По необходимости снимаете и устанавливаете его обратно.
Обжим витой пары без инструмента (кримпера)
Чтобы обжать витую пару без кримпера потребуется использовать плоскую отвертку. Дополнительно понадобятся кусачки или ножницы.
Порядок действий при обжатии витой пары отверткой
Как самому обжать интернет кабель без обжимки — порядок действий:
Изоляцию аккуратно снять примерно на 2 см. Для этого используется нож. Операция довольно проста: изоляцию обрезать по кругу кабеля, и аккуратно стянуть. Все имеющиеся проводы расправить, и отделить друг от друга по цвету
Важно, чтобы жилы не переплетались, это упростит работу и даст возможность аккуратно подсоединить к ним штекер. Далее требуется подрезать провода и оставить примерно сантиметр
Сделать это можно с помощью кусачек. Если этого инструмента нет под рукой, можно использовать обычные ножницы. Ознакомившись со схемой, проверить, правильно ли выставлены провода. После этого их можно соединить с коннектором. Он должен быть расположен защелкой от мастера. Важно поставить проводки так, чтобы они уперлись в верхнюю часть коннектора. Заходить они должны полностью, и упираться в стенку. На всякий случай ещё раз удостоверится, что витая пара правильно зашла в коннектор. После этого можно начинать обжим. Для этого потребуется плоская отвертка, которой поочередно каждый контакт будет вдавливаться в корпус.
Важно! Чтобы домашние кабель и коннектор были максимально прочно соединены, надавливать на контакты нужно довольно сильно, но придется следить за тем, чтобы кабель не был повреждён. Провод должен не только быть равным с коннектором, а немножко уходить в корпус.
Вдавливание контактов отверткой. Когда каждый контакт будет надежно обжат, необходимо защелкнуть фиксатор кабеля для большей надёжности
Его надавливают внутрь, прижимая внешнюю изоляцию. Аналогичную операцию необходимо произвести со второй стороной кабеля
Когда каждый контакт будет надежно обжат, необходимо защелкнуть фиксатор кабеля для большей надёжности. Его надавливают внутрь, прижимая внешнюю изоляцию. Аналогичную операцию необходимо произвести со второй стороной кабеля.
Важно! Контакты при манипуляции с отверткой будут повреждены, на это не нужно обращать внимания, поскольку операция производилась грубым методом. Если использовать специальный обжимный инструмент (кримпер), таких повреждений не будет.. На этом обжимка завершена, осталось проверить работу кабеля, соединив компьютер и роутер
На этом обжимка завершена, осталось проверить работу кабеля, соединив компьютер и роутер.
Как обжимать безинструментальный коннектор
В продаже можно найти безинструментальный коннектор, провода к которому подсоединяют без использования специального оборудования, и даже отвёртки. Всё, что необходимо — острый нож, чтобы снимать изоляцию.
Как обжать провод для интернета без инструмента — порядок действий:
- Используя нож или ножницы, аккуратно зачистить провода от изоляции.
- Разместить их в специальном коннекторе.
- Защелкнуть порт руками.
Важно! Вместе с коннектором идет инструкция, где указано, в какой последовательности вставлять провода. Как только они будут помещены внутрь, необходимо просто защелкнуть порт, и кабель будет обжат.. Проблема с безинструментальными коннектороми заключается в том, что их очень трудно найти в обычных магазинах электронной техники
Обычно подобные устройства приходится заказывать в сети Internet
Проблема с безинструментальными коннектороми заключается в том, что их очень трудно найти в обычных магазинах электронной техники. Обычно подобные устройства приходится заказывать в сети Internet.
Обжим коннектора RJ-45
Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».
Так выглядит коннектор RJ-45
Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.
Схема подключения интернет кабеля по цветам
Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.
Схемы подключения интернет кабеля по цветам (используйте вариант B)
Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.
Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).
Схема подключения 4-х проводного интернет кабеля по цветам
Обжим витой пары в коннекторе
Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.
Клещи для обжима коннекторов (один из вариантов)
Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».
Порядок заделки разъема RJ-45 в коннекторе
Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.
Отрезаем так, чтобы остались проводки 10-12 мм
Витую пару с отрезанными проводами заводим в коннектор
Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз
Заводим провода в коннектор
Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.
При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.
Как работают клещи для обжима коннекторов
Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».
Видео-урок: обжим коннектора RJ-45 клещами и отверткой
Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.
Инструмент для заделки кабеля
Прежде, чем что-либо делать, надо подготовиться, вернее подготовить инструмент. Минимум, что понадобится, это специальная обжимной инструмент для заделки и обрезки витой пары. Его ещё называют, как обжимка, пресс-клещи или кримпер.
На любом кримпере есть лезвия для обрезки кабеля и лезвия для снятия оплётки с витой пары, поэтому человеку, у которого уже набита рука будет вполне достаточно его одного. А вот тем, кто этим занимается от случая к случаю или вообще первый раз в жизни, большую помощь окажет ещё один инструмент для снятия изоляции стриппер.
Иногда, он может идти в комплекте с обжимкой. Если его под рукой нет, то подойдёт обычный канцелярский или прорезной строительный нож
Только действуйте им очень осторожно — пальцы режет с непривычки мгновенно, глубоко и очень больно
Так же лично я, когда заделываю кабель, предпочитаю обрезать его нормальными кусачками, а не лезвием на кримпере. Вот как то сразу так привык и мне так удобнее.
