Как определить фазу и ноль: индикаторной отверткой, мультиметром, визуально

Определение с помощью мультиметра

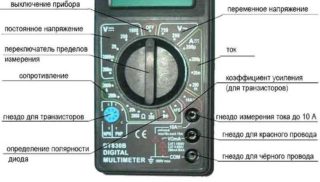

Положение переключателя диапазонов измерений на мультиметре

Любой домашний электрик должен иметь в своем наборе инструментов мультиметр. Это универсальный тестер, позволяющий проверять работоспособность электронных компонентов, измерять напряжение и силу тока, а также прозванивать цепи. Недорогое и качественное устройство с простейшим функционалом можно купить за 300-500 рублей. Профессиональные электрики используют более дорогие приборы с дополнительными опциями и минимальной погрешностью.

Мультиметры бывают двух видов по способу работы – электронные и аналоговые. Стрелочные или аналоговые – это простой прибор со стрелкой. Цифровой мультитестер показывает значения цифрами. Метод определения для обоих видов устройств одинаков.

Правила работы с мультиметром:

Нельзя проводить измерения при повышенной влажности.
Не используются неисправные щупы.
Предел измерения должен превышать измеряемое значение.
При замерах запрещено крутить ручки или ставить другие пределы.

В настоящее время активно используются именно цифровые мультиметры. Алгоритм проверки может отличаться.

Проводка из трех проводов без маркировки

Поиск фазы методом исключения

Можно выбрать метод исключения. Чтобы найти фазу, мультиметр следует собрать и поставить щупы слева и справа – черный в разъем COM, красный – в разъем для измерения напряжения. Переключатель следует поставить в сектор переменного напряжения V~ или ACV. Стрелкой выбирается граница напряжения – оно должно превышать сетевое. На тестере можно увидеть значения 500, 600, 750 Вт в зависимости от модели.

Затем проводятся измерения напряжения между зачищенными жилами. Может получиться 3 варианта:

Между нулем и фазой должно быть напряжение, близкое к сетевому 220 В.
Между фазой и землей также может быть 220 В. В случае защиты линии системой УЗО автомат может сработать. Если УЗО отсутствует или есть минимальный ток утечки, показываемое напряжение будет в пределах погрешности номинала.
Между нулем и землей напряжение нулевое.

Проверка контакта в розетке непосредственным замером напряжения

Определение фазы с помощью мультиметра

Мультиметр подготавливается, производится контрольное измерение напряжения в розетке. Это позволяет убедиться в отсутствии обрывов на линии и работоспособности самого устройства. Если полученные на дисплее цифры корректны, подсоединение выполнено верно.

Красным щупом нужно коснуться тестируемого проводника. В случае проверки розетки щуп ставится в гнездо. Если проверяется зачищенный конец кабеля, рекомендуется подключаться через зажим-крокодил. Второй щуп прикасается к пальцам руки. На дисплее замеряются показания. В случае установки черного щупа на ноль напряжение будет нулевым или близким к нулю. При попадании на фазу напряжение будет достигать десятков или сотен вольт.

Касание щупа рукой в данном измерении безопасно. Предварительно прибор тестировался на исправность, поэтому человек не будет поражен электрическим током, опасным для жизни. Но даже несмотря на безопасность процедуры не все могут переступить психологический барьер. Тогда можно коснуться щупом штукатурки, потолка или обоев. Они имеют небольшую влажность, поэтому показания на тестере будут видны. Они будут ниже необходимого значения, но определить фазу таким способом реально. Также в качестве второго контакта можно использовать любой заземленный прибор (отопительный радиатор, водопровод) или металлический каркас без заземления.

Поиск нуля и земли

Режим измерения напряжения на мультиметре для определения фазы

Определение фазы не вызывает сложностей. Труднее отличить ноль от земли. Есть разные методики определения, но они все не являются достоверными. Точно выявить назначение жилы можно при помощи профессиональных приборов из арсенала специалистов.

Один из способов – проверка мультиметром. Если срабатывает УЗО, можно судить о том, что тестер был подключен между фазой и землей. При контакте с фазовым и нулевым проводником защитное устройство не срабатывает. Это связано с тем, что при замере между фазовой и заземляющей жилой образуется небольшой ток утечки, которого может не хватить для срабатывания защитной системы.

Второй способ – прозвон с помощью мультитестера. Мультиметр переводится в состояние измерения сопротивления. Диапазон можно поставить до 200 Ом. Обязательно нужно отключить напряжение на щитке. После этого следует проверить напряжение между проводниками и заземленным предметом. Значение сопротивления на заземляющей жиле должно быть ниже, чем на нулевой.

С помощью каких устройств можно узнать фазу или ноль

Для нахождения ноля или фазы можно взять и точные устройства, которые не сильно сложны в эксплуатации, но при этом помогут точно определить, в каких проводах располагается ноль или фаза.

Как определить фазу и ноль индикаторной отверткой

Вся внутренняя конструкция этого прибора собрана в полое тело из материала, обладающего диэлектрическими свойствами.

Вам это будет интересно Соединение резисторов

Основной частью такой отвертки является металлическая шпилька, которая обычно имеет плоскую форму

Чтобы уменьшить риск соприкосновения по неосторожности с остальными проводящими компонентами, находящимися поблизости с испытательной линией, открытая часть наконечника обычно маленького размера

Важно! Во время теста конец отвертки-индикатора следует считать полностью контактным. При острой нужде он способен выполнить простейшую задачу, например, отвинтив шурупы, которыми крепится крышка гнезда или переключателя

Но постоянное использование его как отвертки ухудшает качество проверки и негативно сказывается на общем состоянии прибора.

Стержень из металла, который входит в наконечник корпуса, превращается в проводник, который соединен с конструкцией внутри отвертки. Данная электрическая микросхема состоит в первую очередь из сильного резистора с минимальным значением в 500 000 Ом. Его основная цель — снизить интенсивность тока при подключении к цепи до безопасного для человеческого организма значения.

Следующим элементом является лампочка на основе неона, которая испускает ток даже при малых токах. Взаимный электрический контакт всех компонентов цепи обеспечивается зажимной пружиной. Отвертка заканчивается заглушкой. Она ввинчивается в конец внешней оболочки (он может быть полностью металлическим или металлическим «каблуком»). Другими словами, этот элемент действует как контактная площадка во время процесса проверки.

Когда происходит касание площадки-контакта отвертки пальцем, она «присоединяется» к цепи. Во-первых, само тело обладает электропроводностью, а во-вторых, это мощный «конденсатор». По этому принципу происходит процесс поиска фазы и ноля.

В случае, когда шип отвертки попадает в фазу и цепь замкнута, напряжения хватит для генерации тока, который не причиняет вреда человеческому телу, вызывая загорание неона. В той же ситуации, если тест падает на нулевую точку контакта, свечение не будет испускаться.

Индикаторная отвертка

Мультиметром

Мультиметр — это еще одно контрольно-измерительное устройство, которому необходимо овладеть домашнему мастеру. Цена прибора невысока ( стоимость полностью функциональной модели составляет от 300 до 500 рублей*). Более того, если такое приобретение возможно, оно определенно востребовано, так как устройство многофункционально.

Мультиметр

Мультиметр должен быть одним из элементов инструментального «арсенала» хорошего хозяина дома или квартиры.

Вам это будет интересно Описание распределительной коробки

Важно! Если проводка состоит из трех каналов: фазового проводника, нейтрального провода и канала защитного заземления, но без цветового кода, или, если он неясен, или если его надежность неизвестна, можно использовать метод исключения

Тестер

Как с помощью тестера определить фазу:

Мультиметр готовится к работе. Черные измерительные провода подключены к разъему COM, а красные измерительные провода — к разъему измерения напряжения.
Переключатель режима работы помещается на секцию, предназначенную для замеров напряженности переменного тока (~ V или ACV), и стрелка будет установлена на значение, которое превышает значение в сети. В другой вариации это может быть, например, 500, 600 или 750 вольт.
Далее выполняется измерение напряжения между зачищенными проводниками. В этом случае может быть три комбинации. Первая — между фазой и нулем напряжение должно быть близко к стандартному напряженность равная 220 вольт. Вторая — между фазой и землей может быть одинаковое напряжение. Однако, действительно, если линия оборудована системой защиты от утечки тока (устройство защиты от остаточных токов — УЗО), эта защита может работать должным образом. Если УЗО нет или ток утечки мал, напряжение остается в пределах номинального диапазона. Третья — между нулем и землей не должно быть напряжения

Это только последний вариант, показывающий, что провод, который не включает измерение, является фазовым.

Важно! После проверки напряжение нужно отключить, и оголенный конец провода должен быть изолирован и маркирован. Например, можно наклеить белую ленту и сделать на ней соответствующую надпись

Определение фазы мультиметром

Определение по маркировке

При описании визуального способа идентификации проводников уточнялось, что в большинстве современных электросетей желто-зеленый цвет соответствует защитному нулю, все оттенки синего цвета обозначают рабочий нуль, а любые иные цвета фазу.

Однако, необходимо учитывать, что проводники могут не соответствовать принятой цветовой гамме в следующих случаях:

Проводка проложена в доме старой постройки, где не была произведена реконструкция домашней электросети в соответствии с современными правилами. Чаще всего в ней используются одноцветные проводники.
Проводка проложена в новостройке, но ее монтаж осуществлялся частными лицами, а не профессиональными электриками.
Провода ведут к более сложным бытовым устройствам, например, различным переключателям или выключателям, конструкция которых изначально подразумевает принципиально иную схему функционирования.
Проводка прокладывалась по стандартам, отличающимся от принятых в Европе, поэтому она имеет совершенно иные цветовые обозначения.

В большинстве остальных случаев, цветовая маркировка проводников производится в соответствии с указанными правилами, которые регламентируются соответствующим стандартом IEC, действующем на территории всей Европы.

В ситуациях, когда отсутствует полная уверенность в полном соответствии цветовой гаммы общепринятому стандарту, рекомендуется воспользоваться одним из практических методов для определения нуля и фазы.

Также, можно посоветовать в последствии использовать специальные цветные насадки, которые позволят в будущем не забыть предназначение проводников и не осуществлять процедуру их определения заново.

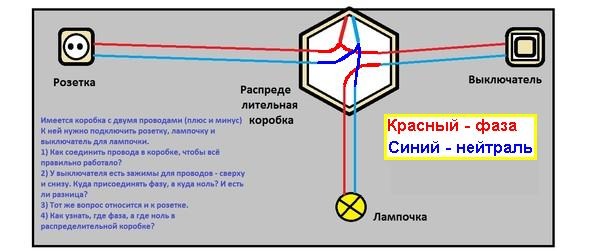

Определение нуля и фазы

Для того чтобы не перепутать нуль и фазу на выключателе, или при проведении других электромонтажных работ нужно пользоваться специальными фазоуказывающими инструментами или пробниками. Наиболее простым способом будет использование индикаторной отвертки.

Индикаторная отвертка

Чтобы знать, как определить фазу и ноль индикаторной отверткой, нужно понять принцип ее работы. Она настроена таким образом, что внутренняя неоновая лампа загорается при появлении разности потенциалов между рабочим контактом отвертки и металлическим выводом на конце ее ручки. Для правильного указания фазы отверткой нужно выполнить простые действия:

Отключить питание от электросети автоматом;
Зачистить концы испытываемых проводников и развести их на безопасное расстояние;
Подать питание в электросеть;
Прикоснуться жалом пробника к концу испытываемого проводника;
Пальцем нажать на металлический вывод на конце ручки отвертки, касаться жала отвертки во время работы запрещается;
Если тестируется фаза — лампочка внутри пробника должна засветиться.

Кроме обычной индикаторной, существует отвертка для прозвонки. Она отличается тем, что имеет в своем составе батарейки и указывает фазу без касания пальцем ее противоположного металлического конца. Также существует индикаторная отвертка с функцией обнаружения скрытой проводки. Она может определить, где внутри стены проходит электрическая сеть квартиры. В ней используется бесконтактный способ определения по электромагнитному полю, возникающему вокруг проводника.

Контрольная лампа

Еще один способ, как определить фазу и нуль без приборов — это изготовление контрольной лампы. Такой индикатор создается просто: нужно припаять провода достаточной длины к выводам патрона и вкрутить в него лампу накаливания или неоновую. Один из выводов такого определителя фазы присоединяется к батарее, а вторым можно проверить наличие питающего напряжения в сети. Для этого зачищенным концом провода нужно коснуться испытываемого проводника. Если это фаза — лампа должна вспыхнуть. Этот способ весьма опасен, поэтому им нужно пользоваться только в исключительных случаях, к тому же он запрещен Правилами Безопасной Эксплуатации Электроустановок.

Измерение мультиметром

При отсутствии индикаторной отвертки и для более точных измерений напряжения питания сети используется мультиметр, еще его называют тестер. С помощью него можно определить фазовый, нулевой и заземляющий проводник в трехпроводной сети. Дело в том, что индикаторная отвертка может показать только большие различия в потенциалах, то есть показывает только фазу. Мультиметр работает с различными сигналами: высокого и низкого уровня, положительными и отрицательными. Его задача — показывать параметры электроцепи.

Чтобы узнать, как найти фазу и ноль мультиметром, а также заземляющий провод, нужно правильно настроить и подключить это устройство измерения. Проводится это так:

Установить черный щуп мультиметра в гнездо, маркированное COM, а красный щуп — в гнездо с надписью U, Ω, Hz ;
Ручкой на передней панели выбрать режим измерения переменного тока, предел измерения больше 220 В.

После настройки нужно одновременно прикоснуться двумя концами щупов к двум тестируемым выводам. Значение на экране мультиметра:

Более 100 В — найдены фаза и ноль;
Более 160 В — найдены фаза и заземляющая линия;
Менее 70 В — это ноль и заземляющий.

Протестировав таким образом все три линии, можно с уверенностью определить, где присутствует искомый потенциал.

Более простой способ, как определить фазу мультиметром, заключается в том, чтобы щупом, установленным в отверстие U, Ω, Hz поочередно прикоснуться ко всем концам электросети. В случае соприкосновения с фазовым проводником мультиметр будет показывать напряжение 8 -15 В. В остальных случаях показания будут на уровне 0 — 3 вольта

Пользоваться мультиметром надо с осторожностью, используя изолирующую обувь и никогда не прикасаться руками к концам щупов без изоляции

При любых работах с электрической проводкой нужно соблюдать технику безопасности, то есть обесточивать помещение при монтаже и ремонте электрики, а во время теста на работоспособность при включенном автомате обеспечивать себе надежную защиту изоляцией.

При подключении различных электрических устройств (розетка или выключатель), не обязательно учитывать полярность проводников. Но что делать, если используемая проводка в доме трехжильная и не имеет цветовой маркировки, а устройства необходимо подключить с заземляющим проводником. Для этого существует несколько способов как проверить, какой из проводов является фазой, нулем или заземлением.

Основные понятия

Во-первых, давайте выясним, что такое земля и фаза в электричестве.

Таким образом, фаза В электричестве это проводник, по которому электрический ток течет к устройству, получающему энергию. Нольв свою очередь, является проводником, по которому электрический ток течет в обратном направлении.

Современные требования безопасности к организации электрических сетей также требуют, чтобы в токоведущей жиле был еще один проводник для выполнения защитной функции. Заземляющий проводник – это элемент, намеренно подключенный к заземляющему проводнику для защиты людей от поражения электрическим током.

Неправильное определение и подключение нулевого и фазного проводников заземляющего проводника может привести к непредвиденным ситуациям – короткому замыканию, выходу из строя дорогостоящего оборудования и поражению людей электрическим током

По этой причине чрезвычайно важно уметь различать фазный и нулевой проводники

Кстати, картофель – это ничто… Есть “эксперты”, которые серьезно рекомендуют проверять фазу легким прикосновением пальца к проводнику. Говорят, что если носить диэлектрические ботинки в сухом помещении, то ничего плохого не случится. Таких “советчиков” хочется спросить – а уверены ли они, что все те, кто прислушался к их рекомендациям, живы и здоровы? Не было ли “аварийных ситуаций”, когда человек, пытающийся проверить фазу “на ощупь”, случайно касался своим телом заземленного предмета или другого оголенного проводника?

Визуальный метод определения

Данная методика является самым простым способом, поскольку для его реализации не потребуется никаких дополнительных приборов или оборудования.

Необходимо осмотреть проводку, чаще всего она имеет следующие цветовые разграничения:

Провод желто-зеленого цвета является заземлением.
Нуль имеет синий цвет или любые его оттенки вплоть до светло-голубого.
Фаза имеет черный, коричневый или белый цвет.
Необходимо убедиться в соответствии цветов не только в электрощите, но также и в распределителе.

Визуальный осмотр системы должен осуществляться в соответствии со следующим алгоритмом действий:

Открыть электрощит и осмотреть его содержимое. Поскольку расчетная нагрузка может различаться, то и количество установленных автоматов также может быть разным. Через них может быть осуществлено подключение фазы или фазы с нулем, заземление никогда не подсоединяется к автоматическим выключателям, а имеет соединение с шиной. Необходимо убедиться, что все подключенные провода соответствуют цветовой маркировке.
Если цвет изоляции, проведенной от электрощита к домашней сети, соответствует правилам цветовой маркировки, то все равно потребуется вскрытие распределителей для визуального осмотра скруток. Это необходимо для того, чтобы убедиться, что и в них цветовая маркировка изоляции нуля и заземления не была перепутана и соответствует установленным правилам.
Иногда в распределителях осуществляется подключение фазы к автоматическим выключателям. В большинстве случаев, это реализуется при помощи специального провода с двумя жилами, изоляция которого может отличаться цветом.
Если результаты визуальной проверки показали, что цвета изоляции полностью соответствуют правилам, то остается всего лишь проверить фазный проводник, используя для этого индикаторную отвертку.

Определение с помощью картошки

Еще одним известным методом определения без специальных приборов является вариант, в котором задействуется обычная сырая картошка. Многие специалисты относятся к таким действиям довольно скептически, но подобное решение все равно является действенным.

Для его осуществления необходимо осуществить следующую последовательность:

Взять одну сырую картофелину и разрезать ее на две части.
Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
Подождать около 10 минут, после чего вытащить оба провода.
Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

Фаза и ноль. В чем разница?

Строго говоря, фазный и нулевой проводники не имеют больших различий. В цепях переменного тока за одну секунду ток меняет направление пятьдесят раз. Как тут отличишь, какую функцию выполняет тот или иной провод? Единственное отличие между фазным и нулевым проводниками состоит в том, что «ноль» (нулевой проводник) соединен с Землей. Именно так. В землю закопан электрический контур и на подстанции один из выводов трансформатора соединен с этим контуром. Такая электрическая схема называется сетью с глухо заземленной нейтралью. В такой схеме нулевой провод имеет потенциал земли. Мы с вами тоже имеем потенциал земли. Поэтому, коснувшись заземленного проводника мы не получаем удар током.

Теперь, когда вы имеете представление о «нуле» перейдем к «фазе». Напряжение фазного проводника 50 раз в секунду меня меняет свою полярность относительно «нуля». В цепи фаза-ноль ток изменяет свое направление тоже 50 раз в секунду. Если ток потечет через тело человека, то это закончится очень плохо

Поэтому проявляйте крайнюю осторожность

На самом деле нет ни одного прибора, который бы «чувствовал» «фазу». Все приборы фиксируют, течет ли ток от данного конкретного провода на «землю» или нет. Даже однополюсный пробник, которым часто пользуются для обнаружения фазных проводов, работает по этому принципу. Сейчас мы не станем вдаваться в подробности работы таких пробников.

Как найти фазу и ноль с помощью контрольки электрика

Контролька электрика на лампочке накаливания

Для проверки наличия питающего напряжения в электрической сети ранее электрики использовали самодельную контрольку, представляющую собой маломощную лампочку накаливания, вкрученную в электрический патрон. К патрону подсоединены два проводника из многожильного провода длиной около 50 см.

Для того, чтобы проверить наличие напряжения, нужно проводниками контрольки прикоснуться к проводам электропроводки. Если лампочка засветилась, напряжение есть.

Контролька электрика на светодиоде

Контролька электрика на лампочке требует бережного отношения и занимает много места. Гораздо удобнее сделать контрольку электрика на светодиоде по нижеприведенной схеме.

Схема простая, последовательно с любым светодиодом включается токоограничивающее сопротивление. Светодиод любого типа и цвета свечения. Пользоваться ней так же, как и контролькой электрика на лампочке.

Светодиод и резистор можно разместить в корпусе от шариковой ручки подходящего размера. На фото контролька для автомобилиста. Схема такой контрольки такая же. Только в зависимости от типа используемого светодиода, резистор R1 ставится номиналом около 1 кОм.

Проверить наличие напряжения на проводах в бортовой сети автомобиля такой контролькой просто, правый конец по схеме соединяется с массой, а левым касаетесь любого контакта. Если напряжение на контакте есть, светодиод засветится. Если к положительной клемме аккумулятора прикоснуться одним концом предохранителя, а ко второму прикоснуться контролькой, то если светодиод не будет светить, значит, предохранитель в обрыве. Так можно проверять и лампочки накаливания, и наличие контакта в переключателях.

Поиск фазы при наличии нулевого и заземляющего проводников

Если требуется найти фазу в электропроводке, которая имеет фазный, нулевой и заземляющий провода, то с помощью контрольки это легко сделать. Достаточно выполнить три касания проводами контрольки. Нужно присвоить каждому проводу условный номер, например 1, 2 и 3 и по очереди прикасаться к парам проводов 1 – 2, 2 – 3, 3 – 1.

Возможно следующее поведение лампочки. Если при прикосновении к 1 – 2 лампочка не засветилась, значит, провод 3 фазный. Если светит при прикосновении к 2 – 3 и 3 – 1, значит 3 фазный. Смысл простой, при прикосновении к нулевому и заземляющему проводнику лампочка светить не будет, так как практически это проводники, на щитке соединенные вместе.

Вместо контрольки можно включить любой вольтметр переменного тока, рассчитанный на измерение напряжения не менее 300 В. Если одним щупом вольтметра прикоснуться к фазному проводу, а другим к нулевому или заземляющему, то вольтметр покажет напряжение питающей сети.

Поиск фазы и нуля контролькой

Внимание, прикосновение к любым оголенным проводникам при поиске фазы контролькой может привести к поражению электрическим током. Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит

При прикосновении к фазному проводу лампочка засветит

Делается все очень просто, один конец провода контрольки подсоединяется к зачищенной до металла трубе центрального отопления или водопровода, а другим по очереди касаетесь проводам или контактам электропроводки. При прикосновении к фазному проводу лампочка засветит.

Если до металла трубы не добраться, то можно воспользоваться водой, текущей из смесителя. Для этого включаете воду и один провод контрольки помещаете под струю воды как можно ближе к смесителю. Вторым концом провода касаетесь проводов электропроводки. Слабый свет лампочки подскажет Вам, где фаза.

В контрольку лучше всего вкрутить самую маломощную лампочку, я использовал лампочку от подсветки холодильников мощностью 7,5 Вт. Для того, чтобы дотянуться до воды, можно использовать кусок любого провода или стандартный удлинитель.

Определение с помощью картошки

Для его осуществления необходимо осуществить следующую последовательность:

Взять одну сырую картофелину и разрезать ее на две части.
Зачистить концы двух проводников и воткнуть их в одну из частей картофелины.
Подождать около 10 минут, после чего вытащить оба провода.
Осмотреть картофелину: в месте, где образовался зеленоватый след, был воткнут фазный проводник.

Применение отвёртки с индикацией

Зачастую, в домах старой постройки, проводка выполняется без провода заземления. В таком случае остаётся определить лишь фазу. Отвёрткой с индикацией это можно легко сделать. Это измерение базируется на том, что внутри прибора содержится лампочка и резистор (сопротивление).

В случае замыкания электрической цепи, вспыхивает сигнал. Предусмотренное в отвёртке с индикацией сопротивление, предназначено для проведения измерений безопасно для человека, понижая величину тока до некритичных значений.

Подготовка перед использованием индикатора: отключается пробка-автомат на электросчётчике, далее зачищаем проводники ножом на длину в 10-15 мм. Концы проводов разводятся на некоторое расстояние, чтобы воспрепятствовать их случайному соприкосновению.

Переключить автомат в рабочее положение и прикладывать отвёртку с индикацией к зачищенным проводникам нужно последовательно. Попав на фазный провод, в отличие от нулевого, сигнальный диод зажжётся. Обнаруженную фазу нужно пометить изолентой или фломастером, для выполнения дальнейших подключений, которые следует начинать при выключенном автомате.

Когда проводится установка световых приборов и выключатель имеет контакт с фазным проводником, то отключать автомат чтобы заменить сгоревшую лампу, не надо.

Индикаторная отвёртка при тестировании проводки удерживается в руке определённым образом: отвёртка зажимается между средним и большим пальцами руки, не соприкасаясь с голыми участками метала. В конце рукоятки находится металлическая шайба, ставим указательный палец на неё. Далее, тестируем.
