Глубина фундамента под гараж из пеноблоков

Как рассчитать, на сколько заглублять?

Необходимость предварительных расчетов глубины фундамента объясняется такими причинами:

  1. Чем ниже опущена железобетонная подушка, тем выше несущая способность твердого дна под ней.

  2. Для участков с большим содержанием глины траншеи прокладывают ниже линии промерзании или принимают меры, чтобы минимизировать фактор пучения.
  3. Грунт на территории стройки должен быть достаточно крепким, чтобы выдержать вес постройки.
  4. Физический и химический состав земли под подошвой дома не должен сильно меняться из-за температурных перепадов окружающей среды.

Для расчета подземной части ленты нужно знать:

  • глубину промерзания (Dfn);
  • поправочный коэффициент, который учитывает тепловой режим в доме (K).

Как было оговорено выше, степень промерзания определяется климатическими условиями в регионе. Значение этого показателя можно взять в справочной литературе.

Глубина промерзания для некоторых российских регионов приведена в таблице (учтены преобладающие типы почвы):

ГородЛиния промерзания, мГородЛиния промерзания, м
Архангельск1,75Москва1,30
Владивосток1,80Нижний Новгород1,55
Екатеринбург1,90Орел1,30
Казань1,75Рязань1,30
Красноярск2,00Санкт-Петербург1,20
Курск1,30Челябинск2,15

Коэффициент K – справочное значение, которое отражает среднесуточную температуру в комнате, сопряженной с фундаментом. Для наглядности ниже приведена таблица, из которой можно брать коэффициент для расчетов:

Температура в здании, оСПоправочный коэффициент K
пол по грунтупол на лагахутепленное цокольное перекрытиеподвал
0,901,001,000,80
50,800,901,000,70
100,700,800,900,60
150,600,700,800,50
20 и выше0,500,600,700,4

Итак, на какую глубину копать? Используя имеющие данные можно рассчитать глубину закладки подошвы (Df) по формуле: Df = (Dfn * K).

В качестве наглядно примера можно выбрать дом с неотапливаемым подвалом в Екатеринбурге, где температура в самом подвале держится в течение дня на уровне 10 оС. Подставляя табличные данные в формулу, без труда можно получить расчетную глубину фундамента: Df = (1,9 * 0,6) = 1,14 м.

Допустим, что на выбранном участке грунтовые воды проходят выше линии промерзания. Тогда к полученному значению нужно прибавить 15 – 20 см для стойкости основания. На какую глубину делать закладку основания?Из расчета видно, что железобетонную ленту нужно заложить на глубину не менее 1,29 м.

Как выбрать фундамент для бани из пеноблоков

На выбор того или иного типа фундамента могут повлиять следующие факторы:

  1. Тип грунта. От свойств грунта – рыхлость, сыпучесть, подверженность деформациям, зависит, какой вид фундамента будет выбран для компенсации неблагоприятных воздействий.
  2. Наличие и глубина грунтовых вод. При высоком уровне залегания вод следует или закрепляться под водонесущим слоем, что может быть осуществлено винтовыми сваями, или устраивать основание над уровнем вод, как это делается при плитном типе фундамента. Следует учитывать также возможное пучение грунта в межсезонные периоды, связанное с перераспределением грунтовых вод.
  3. Глубина промерзания грунта. Эта особенность должна учитываться из-за наличия грунтовых вод,которые при замерзании расширяются и выталкивают фундамент на поверхность. Чаще всего заглубляются ниже точки промерзания на 0,5 – 1 м.
  4. Рельеф участка. При сложном рельефе участка, особенно при наличии рядом стоящих построек, работа строительной техники бывает затруднена или невозможна. Выравнивание рельефа может быть исключено при использовании винтовых свай.

Все эти факторы в совокупности определяют окончательный выбор того или иного типа. Кроме того, немаловажным фактором может стать цена того или иного вида основания, при прочих равных условиях именно она определит выбор.

Ленточный фундамент устраивается следующим образом:

Производится разметка участка, самый простой способ – с помощью верёвок и колышков. Обязательно надо проверить диагонали, чтобы обеспечить точность прямых углов. Сначала вымеряется внутренний, затем – наружный контуры бани. Разница между ними – толщина фундамента.

Важно! Она должна быть на 10 см больше толщины стен!

Аналогичным образом размечаются внутренние перегородки.

После этого выкапывается траншея. Ширина траншеи должна быть шире толщины будущего фундамента на 20 см, чтобы можно было установить опалубку. На дно готовой траншеи укладываются поочерёдно слой песка и слой щебня – подушка. Толщина слоёв – 10-20 см.

Изготавливается опалубка, внутри которой размещается арматурная решётка.

После этого в опалубку заливается бетон. Снимать опалубку можно не ранее, чем через 3 дня. Полное затвердение бетона происходит за 3 недели.

Полезное видео

Посмотрите в ролике, как несложно поэтапно был построен ленточный фундамент непрофессионалом:

Столбчатый фундамент для бани может быть обустроен в облегчённом виде, что существенно упрощает и облегчает задачу. На выравненном участке делается песчаная подушка, на которой по всем углам и узловым точкам выкладываются столбы. Они делаются из 4 блоков каждый, два блока рядом, и два – сверху поперёк. Получаются столбики, служащие опорами для ростверка постройки.

К сведению: ростверк – это железобетонный пояс, служащий опорой для стен по периметру. Ростверк равномерно распределяет давления стен на все опоры. Такой вариант фундамента намного дешевле, чем другие, но годится только для относительно лёгких построек на плотных почвах с глубоким залеганием вод.

Винтовые сваи используются на участках с проблемным рельефом. Их можно завинчивать вручную, что обеспечивает экономию на строительной технике. Участок размечается для установки свай с помощью колышков, сваи устанавливаются по углам и в местах примыкания стен. Завинчиваются они до достижения плотных слоёв почвы, выравниваются по плоскости и обвязываются между собой швеллером для образования пояса (ростверка), служащего основанием для стен. Пригодны для многократного использования.

Плитный фундамент. Годится под баню больших размеров. Делается с использованием рёбер жёсткости, или без них. Рёбра жёсткости заливаются перед заливкой основной плиты, значительно усиливают основание. Если наличествует пучение почвы, то устройство рёбер жёсткости – необходимость. Само устройство фундамента – это заливка бетонной плиты с арматурной решёткой внутри на подготовленную дренажную подушку. Способ очень материалоёмкий. К тому же, он предполагает обустройство дренажа для отвода воды при эксплуатации бани, так как промокание бетонного основания нежелательно и опасно.

Определение величины заглубления

При строительстве дома возникает вопрос: как определить глубину заложения? Для заглубленного фундамента существует следующее правило: она должна быть на 20-30 см больше глубины промерзания и на 50-60 см меньше глубины расположения подземных вод. На выбор величины параметра мало влияют конструкционные и эксплуатационные нагрузки.

Мелкозаглубленный фундамент имеет заглубление порядка 35-50% от глубины промерзания. Этот вариант характерен для монолитной плиты в любом грунте, а также ленточного или столбчатого фундамента при строительстве на малопучинистых грунтах.

Расчет глубины фундамента проводится с учетом нагрузок от сооружения и несущей способности грунта. Глубина промерзания также вносит свои коррективы, но путем практических рекомендаций.

Формула для расчета

Как рассчитать глубину заложения фундамента под дом? Расчет осуществляется согласно СП 22.13330.2011 по формуле.

Формула расчета глубины промерзания

Н = Hi√Mt

  • Н – глубина промерзания,
  • Hi – нормативная глубина промерзания определенного типа грунта,
  • Mt – среднемесячная минусовая температура в зимний период.

Значение Hi составляет:

  • 23 см в глинах,
  • 28 см в песчанике пылевого типа,
  • 30 см в крупнозернистом песчанике,
  • 34 см в каменистых грунтах.

Пример

Рассмотрим строительство сооружения на глиняных почвах и в Московском регионе. Для Москвы характерны средние температуры: декабрь – минус 10, январь – минус 16, февраль – минус 18⁰C. Тогда рассчитываем глубину промерзания:   Н= 0,23√(10+16+18)= 1,1 м.

Корректировка производится с учетом коэффициента влияния теплового режима сооружения m. Его значение устанавливает СНиП 2.02.01-83 и СП 25.13330 с учетом среднесуточных температур, поддерживаемых в помещении.

В указанных документах можно по таблице уточнить m для зданий с различным режимом проживания, разной конструкцией напольного перекрытия, с учетом наличия утеплений и подвала.

Для дома с утепленным цоколем в Московском регионе при среднесуточной температуре в помещении 10-12⁰C можно принять m=0,9.

Окончательно, расчетное промерзание составит: Н х m = 1,1 х 0,9 = 0,99 м.

Глубина заложения фундаментов в соответствии с требованиями таблицы 2 СНиП 2.02.01-83*

Далее необходимо учесть расположение подземных вод. Если они располагаются на глубине более 3 м, то глубина заложения фундамента должна быть не менее глубины промерзания.

С учетом рекомендаций принимает, заглубление равным Н+0,3 м, т.е. 1,3м. Эта глубина должна обеспечить надежность и долговечность ленточного или столбчатого фундамента.

Минимальные и максимальные значения

Для заглубленного фундамента минимальное заглубление равно глубине промерзания грунта, а максимальная глубина заложения фундамента не должна достигать грунтовых вод минимум на 0,5 м.

Минимальное заложение мелкозаглубленного фундамента устанавливает СНиП 22.13330.2011 с учетом промерзания в такой зависимости:

  • непучинистые почвы с промерзанием до 2 м или слабопучинистые грунты с промерзанием до 1 м – глубина заложения фундамента составляет не менее 0,5 м;
  • при промерзании указанных грунтов в пределах 2-3 и 1-1-1,5 м, соответственно – 0,75 м:
  • при промерзании более 3 м и в пределах 1,5-2,5 м, соответственно, – 1 м;
  • при промерзании слабопучинистых грунтов на глубину более 2,5 м – 1,5 м.

Температура внутри дома позволяет корректировать заглубление мелкозаглубленного фундамента.

Приведенные минимальные значения рассчитаны на одноэтажные строения. При возведении 2-х этажного сооружения их следует удвоить. Более высокие здания на мелкозаглубленном фундаменте не возводятся.

При строительстве на высокопрочных грунтах (скальные выходы, крупнообломочные грунты) фундамент предназначен лишь для перераспределения нагрузок равномерно по всей площади.

Минимальная глубина заложения фундамента составляет 0,3 м. Аналогично выбирается заглубление для монолитного плитного фундамента.

Как сделать?

Пеноблок является прочным, легким и надежным материалом для строительства, который производят из ячеистого бетона. Поэтому дома, возведенные из пеноблока, характеризуются небольшой статической нагрузкой, и для них можно выбирать облегченные варианты фундамента. Основание под постройку можно заложить своими руками

Чтобы работа была выполнена правильно, важно пошагово соблюдать все этапы установки и придерживаться определенной последовательности. Укладка фундамента различается в зависимости от его вида

Ленточный фундамент

Вначале нужно вырыть траншею глубиной не более 50 см. Копать почву следует как под будущими несущими стенами, так и по всему периметру дома. Основание делается согласно предварительным расчетам, и оно должно быть шире стен на 10 см.

На дно траншеи кладется песчаная подушка и засыпается дополнительно щебнем. Толщина каждого слоя примерно составляет 10 мм. После того как подушка тщательно утрамбована, готовится опалубка и устанавливается арматурный каркас. Для каркаса лучше всего использовать прутья диаметром 10 мм. Затем следует траншею залить бетоном, раствор равномерно распределяются по всей рабочей площади. В том случае, если строительство осуществляется летом, то бетон быстро высыхает. Чтобы предотвратить его растрескивание следует периодически поверхность поливать водой и накрывать пленкой.

Как правило, возведение дома можно начинать через 10 дней после полного высыхания фундамента, основание за этот промежуток времени становится прочным и готово выдерживать нагрузки конструкции. Если же уровень подземных вод высокий, то фундамент следует защитить от затопления. С внутренней стороны опалубки крепят гидроизоляцию в виде гидростеклоизола или рубероида и дают опалубке дополнительное время на застывание.

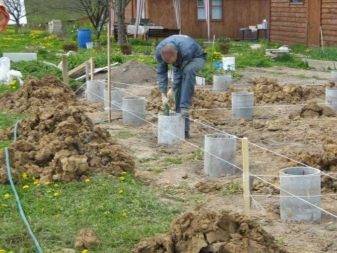

Столбчатый фундамент

Данный вид основания выбирают в том случае, когда пеноблочный дом строится на слабом грунте, состоящим из суглинка, торфа и глины. Такой фундамент надежно защищает строение от промерзания и пучинистости почв. Столбы для основания выбирают из железобетона, их нужно класть в местах расположения больших нагрузок, несущих стен и углов фасада. Столбы зарывают в глубину на 1 м на расстоянии 1.5-2 м.

Для домов, количество этажей которых составляет 3, столбчатый фундамент дополнительно усиливают специальными ростверками из железобетона. Опалубка в данном случае отличается днищем, которое поддерживается установленными в землю подпорками. После того как опалубка готова, к ней крепят арматурный каркас с помощью вязальной проволоки и монтажных петель.

Плавающий фундамент

Такой фундамент подходит для всех видов почвы, исключением является только глина. Основание представляет собой монолитные плиты, которые могут сдвигаться вместе с грунтом, защищая стены конструкции от разрушений и трещин.

Чтобы изготовить такой фундамент, следует вначале под всей площадью строения вырыть котлован глубиной не менее 60 см, затем проложить подушку, состоящую из слоя песка (25 см) и щебня (15 см). После этого обязательно устраивают армирующий каркас и гидроизоляцию. Для каркаса используют прутья диаметром 8 см и соблюдают между ними шаг в 25 см.

Что же касается фундамента для домов, в проекте которых предусмотрен подвал, то он требует особых технологий выполнения. Главной особенностью такого основания будет глубина, поэтому для заложения роют глубокий котлован и по периметру фундамента создают пространство, которое будет давить на стены снаружи толщиной грунта.

Ровность траншеи необходимо проверять лазерным уровнем, после чего можно засыпать гравий, песок и прокладывать гидроизоляцию. По стенам траншеи устанавливают опалубку, ее можно изготовить из любого строительного материала: полимерных, металлических или асбестовых труб.

Внутри опалубки для усиления монтируется металлический пояс из прутьев диаметром 16 мм. В результате получается конструкция, напоминающая клетку, ее стенки не должны касаться верхней поверхности и дна будущей заливки. Прутья каркаса необходимо соединять между собой внахлест, а в угловых участках фундамента не перемешивая загибать. Фиксировать каркас лучше всего с помощью электросварки или вязальной проволоки. Завершающим этапом работ станет заливка раствора, ее нужно осуществлять послойно. После каждой заливки слоя поверхность ровняется.

Кроме этого, в качестве опор для фундамента часто используют винтовые сваи, которые закручивают в почву ниже уровня промерзания грунта. Установку сваей необходимо выполнять точно, поэтому правильность их фиксации проверяют лазерным уровнем. После того как сваи скручены, во внутреннюю часть труб заливают бетон, и верхнюю часть закрывают оголовками.

Что нужно учесть при выборе фундамента

Могут быть использованы четыре типа конструкции: лента, плита, сваи или столбы. При проектировании опорной части необходимо учесть несколько моментов:

  • несущая способность фундаментов;
  • масса конструкций дома;
  • этажность строения;
  • свойства грунтов на участке;
  • насколько близко к поверхности земли располагается вода;
  • климатические особенности местности.

Климат и вода

Неравномерные деформации чаще всего возникают при морозном пучении. Это явление представляет собой выпирание части опор, расположенных ближе к наружным стенам дома. Для возникновения морозного пучения необходимы одновременно два фактора:

  • влага;
  • температура ниже нуля.

Последствия действия морозного пучения.

При выборе типа фундамента потребуется обязательно учесть уровень расположения грунтовых вод и глубину промерзания почвы. Сильнее всего склонны к накапливанию влаги глинистые грунты (глина, суглинок, супесь). Они обладают низкой водопроницаемостью, поэтому не дают воде просочиться и уйти.

Фундамент для дома из пеноблоков важно сделать с учетом глубины промерзания. При пучинистых почвах подошва должна находиться ниже этой отметки

При невыполнении условия принимают дополнительные меры (утепление и надежную гидроизоляцию). Промерзание грунта определяется по СП «Основания зданий и сооружений» или по карте СНиП «Строительная климатология».

Карта глубины промерзания грунта в европейской части России. Можно использовать для справки. Кликабельно.

Прочностные свойства грунтов

В зависимости от состава можно выделить следующие группы:

  • скальные и крупнообломочные (обладают наиболее высокой прочностью);
  • песок средний или мелкий (также хорошее основание, реже возникает пучение, прочность высокая);
  • супеси (склонны к пучению);
  • суглинки и глины;
  • насыпные грунты, пылеватый или мелкий песок (обладают очень низкой прочностью, фундаменты на них опирать нельзя).

Подробная информация о разновидностях почв представлена в ГОСТ «Грунты. Классификация». Чем меньше прочность основания, тем мощнее будет опорная часть здания. Некоторые варианты конструкций исключают использование отдельных типов фундаментов:

  • в скальные или крупнообломочные грунты не заводят сваи;
  • для супесей, суглинков и глин лучше не применять столбчатые опоры.

Насыпные грунты и песок из последней группы перед строительством фундамента для дома из пеноблоков подлежат замене на крупный или средний песок.

Расположение уровня грунтовых вод

Точную отметку определяют инженерно-геологическими изысканиями. Работу можно выполнить самостоятельно. Для этого отрывают шурфы или выполняют бурение. Те же действия нужны для определения состава почв на участке.

Грунтовые воды могут существенно скорректировать выбор фундамента.

Требуется, чтобы вода располагалась на расстояние не менее 50 см от подошвы фундамента. Это правило не актуально только для свай. Они могут устанавливаться при любом уровне воды.

Масса дома

Этот показатель включает в себя нагрузку от стен, перекрытий, кровли, перегородок, собственного веса фундаментов. Сюда же относится масса мебели, людей, оборудования (все вместе полезная нагрузка) и снега. Для получения точного значения выполняют сбор нагрузок.

Нагрузка от здания чаще всего вычисляется на погонный метр стен. Она практически не зависит от размеров здания в плане. Сильное влияние оказывает этажность объекта.

Как рассчитать, сколько надо?

Во главу угла методики подсчёта армирования ленточных оснований заложен принцип преобладания сопротивления грунтового основания над удельной нагрузкой от веса здания или сооружения.

После этого рассчитывают несущую способность ленты, величина которой зависит от полной загрузки наземной части строения. На этом этапе определяют количество и сортамент арматурных стержней, их форму соединения в единый каркас.

Если надавить на какой-либо мягкий предмет, то он прогнётся. Верхняя плоскость сожмётся, а снизу материал растянется. Так и в ленточном фундаменте, верхняя его часть будет испытывать сжатие, а на нижний слой будут воздействовать силы растяжения.

Это физическое явление учитывают при расчёте монолитной ленты. То есть, в верхнем и нижнем поясе закладывают арматуру, которая выдерживает сжатие, а снизу бетон противостоит растяжению.

На основе этого положения было разработано «Руководство по конструированию бетонных и железобетонных конструкций из тяжёлого бетона (без предварительного напряжения)».

Тяжёлый бетон приготавливают из:

  • цемента М 300 – М 800,
  • щебня гранитных пород,
  • среднефракционного песка,
  • воды средней жёсткости с добавкой различных видов пластификаторов.

Его применяют для возведения заливных фундаментных лент.

Кроме этого пользуются Сводом Правил СП 52-101-2003, который содержит рекомендации по расчёту и проектированию, относящиеся к изготовлению и установке армокаркасов ЛФ. Правила согласованы с требованиями СНиП 52-01-2003.

Определение глубины заложения и высоты ленты

В расчёт глубины заложения подошвы ленточного фундамента включают два фактора:

Уровень грунтовых вод

Уровень залегания грунтовых вод легко определить, если рядом с местом строительства есть колодец. Расстояние от уровня земли до поверхности воды в нём будет равно искомому параметру.

В отделе архитектуры и землеустройства местной администрации можно взять копию вертикальной съёмки с привязкой к стройучастку, где будет указан уровень грунтовых вод. Если нет ни того не другого, то этот показатель определяют взятием образцов почвы с помощью бурения грунта.

Глубина промерзания

Знать её необходимо по причине того, что воздействие на влажную почву при минусовой температуре в зимний период вызывает в ней замерзание воды. Этот процесс вызывает пучение грунта потому, что он в это время резко увеличивается в объёме.

Силы пучения могут легко выдавить вверх фундамент дома. Чтобы этого не происходило, подошва ленты должна находиться ниже зоны морозного пучения. Глубину промерзания определяют справочным путём либо таким же способом, как и при установлении уровня грунтовых вод.

Глубина заложения фундаментной ленты должна находиться на отметке выше уровня грунтовых вод и ниже уровня промерзания почвы. Количество продольных рядов зависит от высоты основания. Согласно СНиПу, расстояние между конструкционными рядами арматуры не должно быть более 40 см.

Сколько рядов арматуры нужно для армирования ленточного фундамента высотой 1 метр? Количество рядов в зависимости от высоты основания:

  • до 70 см – без продольной арматуры;
  • от 71 до 90 см – один ряд;
  • от 91 до 130 см – два ряда;
  • от 131 до 170 см – три ряда;
  • от 171 до 210 см – четыре ряда.

Установлено, что на месте строительства грунтовые воды залегают на глубине 1200 мм, а уровень промерзания грунта равен 800 мм. В этом случае глубину заложения ЛФ принимают величиной 1 метр. Высота ленты с учётом нормативной высоты цоколя 150 -200 мм (расстояние от верха фундамента до уровня земли) будет равна 1150 – 1200 мм.

Сбор нагрузки

Максимальная масса строения включает в себя следующее:

  1. Вес всех конструкций дома, включая фундамент.
  2. Снеговая нагрузка на кровлю (СНиП 2.01.07-85).
  3. Вес оборудования: печь, котёл, система трубопроводов, сантехнический приборы, обстановка и пр.
  4. Ориентировочный вес максимального количества людей, одновременно находящихся в доме.

Ширина подошвы

Ширину ленточного заливного фундамента рассчитывают по формуле Tхk/S ≤ R, где:

  • T — удельная нагрузка от максимального веса строения (см. выше);
  • k – коэффициент запаса (1,1);
  • S – площадь подошвы (S = P/T);
  • R – сопротивление грунта.

R = 1,88 кг/см2 (грунт — суглинок), P = 15000 кг, T = 1,8 кг/см2, L – длина ленты 24 м. S = P/T = 8333 см2. Оптимальная ширина ленты будет равна: S/L = 8333/2400 = 3,47 см. Следовательно, ширину ЛФ можно принимать исходя из толщины кладки + выступы ленты по обеим сторонам стены (25 мм х 2 = 50 мм).

При возведении внешнего ограждения в 1 кирпич (250 мм) ширина ЛФ составит 250 +50 = 300 мм = 30 см. Если стены возводят из шлакоблока, то поперечный размер ленты принимают 40 см. Для стен толщиной в 1,5 кладочного элемента фундамент делают шириной 50 см и более.

Конструктивные особенности гаражных фундаментов

При планировании строительства фундамента для гаража из пеноблоков своими руками, следует учитывать, что его конструкция должна предусматривать:

  • возможное наличие погреба и осмотровой ямы для выполнения ремонта или профилактического обслуживания машины;
  • необходимость устройства прочного покрытия пола, на котором будет стоять автомобиль;
  • повышенную нагрузку на несущую основу вследствие размещения транспортного средства и стеллажей для инструмента, материалов и запасных частей.

Вход в погреб можно сделать через отдельный люк или прямо из смотровой ямы.

Если погреб делается по всему периметру гаража, то вместо ямы в полу устраивается продольный проем, а вместо ее пола устанавливаются подмости.

В качестве перекрытия монтируется армированная монолитная плита. При отсутствии подземных помещений можно залить бетонную стяжку по подушке из щебня или гравия. В качестве напольного покрытия используют линолеум, резину или полимерные наливные полы.
