Настройка арматуры сливного бачка самостоятельно: Пошаговая инструкция +Видео

Установка и настройка арматуры

После установки унитаза на отведенное место и последующего соединения унитаза с системой канализации следующим шагом является установка арматуры сливного бачка: видео, предлагаемое в качестве небольшой инструкции, поможет правильно провести эту работу.

Монтаж арматуры бачка унитаза

Рассмотрим технологию монтажа арматуры унитазного бачка:

Правила установки арматуры в сливной бачок

  1. Поставить на сливной механизм резиновую прокладку.
  2. Установить механизм в бачок, прикрутить пластмассовой гайкой.
  3. На крепежные болты надеть пластмассовые или железные (в зависимости от комплектации) шайбы и резиновые прокладки. Вставить болты в отверстия. С другой стороны надеть пластмассовую шайбу и закрутить гайку.
  4. Надеть на пластмассовую гайку уплотнительное кольцо из резины. В случае использования нового кольца герметизация не требуется. Если же использовалось кольцо уже побывавшее в употреблении, следует тщательно промазать все соединения герметиком.

Совет от профессионала: Внимательный осмотр всех деталей конструкции может выявить незначительные дефекты литья. В этом случае также потребуется использовать герметик. Место установки уплотнительного кольца также надо промазать слоем герметика, предварительно очистив его.

Установка бачка с арматурой на унитаз

  1. Установить на площадку унитаза бачок и закрепить его гайками.
  2. Закрепить заполняющий механизм. Присоединить рукав от трубы водопровода.
  3. Поставить на место крышку бачка. Прикрутить кнопку слива.

На этом можно считать, что установка арматуры сливного бачка закончена.

Совет от профессионала: Не следует ничего дополнительно наматывать на резьбу монтируемого механизма для слива воды при надевании рукава. Старайтесь не допускать перекоса, чтобы не сорвать резьбу и не испортить деталь.

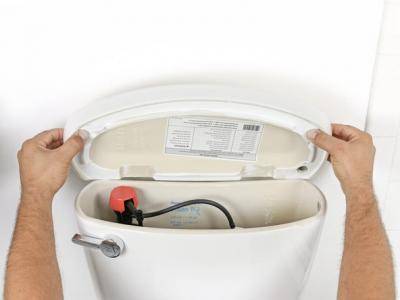

Установка крышки бачка и кнопочного узла

Регулировка арматуры

Установка унитаза и сливного бачка не должна вызвать больших затруднений. Но в некоторых случаях может понадобиться дополнительная настройка арматуры унитаза. Итак, для регулирования высоты сливного клапана:

  1. От трубы перелива отсоединить тягу.
  2. Отжать фиксатор стакана.
  3. Переместить вниз или вверх стойку.

Регулировка уровня воды в бочке осуществляется следующим образом:

  1. Отрегулировать положение стакана – поднять или опустить его по направляющей, оставляя расстояние от верха стакана до верхней кромки бачка не менее 45 мм.
  2. Установить переливную трубку выше максимального уровня воды на 20 мм и ниже верхнего уровня стойки на 70 мм.

Для настройки малого смыва поплавок малого смыва следует переместить вниз или вверх относительно трубки перелива. Как настроить полный смыв? Переместите заслонку (вверх или вниз) относительно стакана.

Правила регулировки арматуры сливного бачка унитаза

Регулировка арматуры унитаза на полный или малый слив подразумевает, что перемещение поплавка или заслонки вниз увеличивает расход сливаемой воды.

  • Автономная канализация
  • Бытовые насосы
  • Водосточная система
  • Выгребная яма
  • Дренаж
  • Канализационный колодец
  • Канализационные трубы
  • Оборудование
  • Подключение к канализации
  • Постройки
  • Прочистка
  • Сантехника
  • Септик
  • Выбор и установка подвесного биде своими руками
  • Как выбрать электронное биде
  • Выбор и установка компакт-биде
  • Как выбрать производителя биде
  • Как выбрать, установить и подключить напольное биде
  • Как установить и отрегулировать арматуру сливного бачка унитаза
  • Как подключить посудомоечную машину своими руками
  • Как подключить стиральную машину своими руками
  • Прочистка канализационных труб: бытовые рецепты и оборудование
  • Система отопления из полиэтиленовых труб: как создать своими руками

Самостоятельная замена сливного устройства

Чтобы заменить смывной узел в бачке, необходимо подготовить:

  • плоскогубцы;
  • разводной или гаечный ключ;
  • запасные детали или полностью новый механизм.

Все работы выполняются максимально аккуратно, поскольку отдельные детали очень хрупкие. Если прикладываются чрезмерные усилия, комплект может повредиться.

Пошаговая инструкция по замене сливного механизма в унитазе

Смывной механизм устанавливают таким образом:

  1. Закрывают вентиль, через который в бак поступает вода, сливают остатки содержимого ёмкости.
  2. Если унитаз с кнопкой, демонтируют этот элемент.
  3. Снимают крышку бачка.
  4. Снимают спускной рычаг.
  5. Выкручивают спускной клапан с седлом.
  6. Отсоединяют бачок, выкручивая крепежи, которые соединяют его с унитазом.
  7. Вытаскивают пластиковую гайку, которая держала механизм.
  8. Снимают прокладку, расположенную под бачком, промывают или заменяют её.
  9. Прокладку возвращают на место.
  10. Устанавливают механизм в сливной бачок, снизу прикручивают новую гайку.
  11. Закрепляют бачок.
  12. Регулируют расположение сливного рычага по высоте ёмкости.
  13. Включают воду и наполняют бачок.
  14. Регулируют настройки сливного механизма.
  15. Устанавливают крышку на место.
  16. Прикручивают кнопку.

Эта деталь — всего лишь один из элиментов сливного устройства

Открыть самостоятельно

Старый образец унитаза не представит для вас сложностей: достаточно поднять крышку и открутить крепежные элементы вверху спускового механизма.

Снять крышку унитаза с кнопкой – задача более сложная. Чтобы вам не пришлось прибегать к помощи посторонним, рассмотрим способы, как открыть бачок унитаза самостоятельно.

Среди подручных инструментов подготовьте шлицевую отвертку, то есть плоскую и еще один металлический предмет с плоским наконечником.

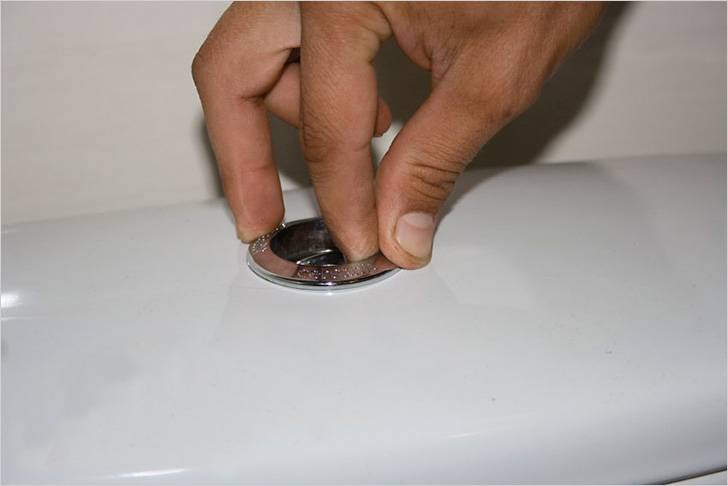

Модель №1 с одной кнопкой на поверхности крышки бачка

  1. Используя отвертку, аккуратно и медленно проверните кольцо, которое располагается вокруг кнопки. Двигайтесь противоположно часовой стрелки и будьте максимально бдительны – не повредите поверхность крышки.
  2. Как только произойдет первый сдвиг, можете отложить отвертку в сторону и далее откручивать кольцо руками.
  3. Открутив полностью кольцо, вам нужно его окончательно снять и в итоге вы получите пластмассовый цилиндр.
  4. Теперь вы можете слегка приподнять крышку бачка.
  5. Бережно поверните ее на 900, так чтобы верхняя часть унитаза заняла поперечное положение бачку.
  6. Как только крышка примет перпендикулярное положение, у вас появиться возможность снять двустороннюю прищепку, которая держит кнопку.
  7. Один конец прищепки продвигайте вправо, а другой – влево, одновременно вращая прищепку по своей оси.
  8. Теперь вы можете снять крышку унитаза.
  9. Аккуратно уложите ее на ровную и устойчивую поверхность, так, чтобы она не разбилась.
  10. Отремонтируйте неисправности и проверьте все механизмы.
  11. Соберите бачок в обратно порядке.

Бачок с одной кнопкой

Как видите, разобрать бачок унитаза с одной кнопкой довольно просто. Главное, следуйте инструкции и проявляйте крайнюю бережливость.

Во время ремонта унитаза происходит забавный парадокс: разобрать всегда легче, чем собрать. Поэтому если у вас нет инструкции по сборке механизма, внимательно запоминайте свои действия, а еще лучше записывайте.

Модель №2 с двумя кнопками на поверхности крышки бачка

  1. Чтобы разобрать двухкнопочный механизм, нажмите на одну половинку кнопки и найдите на внутренней боковой стороне другой кнопки маленькую прорезь.
  2. Отверткой зацепитесь за прорезь, и достаньте половинку кнопки.
  3. Затем извлеките вторую половинку кнопки.
  4. Вы получите небольшое отверстие, в котором найдите шлицевой винт – его нужно извлечь.
  5. Приподнимите слегка крышку унитаза и начинайте ее вращать. Как и в предыдущей инструкции уложите крышку поперек бачка унитаза.
  6. Теперь нужно снять двустороннюю прищепку, один конец которой двигайте влево, другой – вправо. Вращаясь вокруг своей оси, прищепка позволит вам окончательно разобрать бачок унитаза.
  7. На время ремонтных работ крышку бачка нужно расположить на твердой и устойчивой поверхности, чтобы она ненароком не разбилась, принеся вам еще большие неприятности.
  8. Проделав все ремонтные процессы, проверьте работу унитаза в разобранном состоянии. Если нареканий не возникает, приступите к сборке бачка унитаза.
  9. Собрать бачок и закрыть его крышкой так же легко, как и разобрать – проделайте каждый пункт инструкции в обратном порядке.

Модель с двумя кнопками

Если новая модель унитаза стала «хандрить», не стоит спешить расстраиваться, многие неисправности вы можете легко устранить самостоятельно.

Если желаете провести даже самые мелкие ремонтные работы с унитазом, помните, работу нужно начинать только при выключенной воде. Если не перекрыть воду в стояке, вы можете попросту затопить квартиру и соседей снизу.

Обратное подключение воду осуществляйте только после сборки сантехники для проверки ее работы.

Течь бачка унитаза – довольно простая поломка, требующая немного времени и одних мужских рук

Работая дома с сантехникой любого рода, нужно подготовить заранее место для временного хранения всех частей и деталей, исключить любые контакты детей и животных с комплектующими унитаза или ванны. Мелкие детали рискуют быть проглоченными или съеденными, крупные – упасть и разбиться.

Течь бачка унитаза – довольно простая поломка, требующая немного времени и одних мужских рук. Не спешите вызывать сантехника и искать новую модель унитаза. Проявите смекалку и справьтесь с домашней проблемой самостоятельно, что и дешевле и выгоднее.

Правила ухода за сантехникой

Ухаживать за сантехникой нужно постоянно, чтобы внутри керамических изделий не скапливались отложения мочевого камня и другие вещества. Лучший способ этого избежать — регулярно чистить унитаз простыми средствами. Хорошо подходят мягкие порошки — например, «Пемолюкс». Для очистки ржавчины и следов воды иногда можно использовать «Санокс».

Керамика — материал, устойчивый к воздействию бытовой химии, но её нельзя чистить железными щётками. Поверхность изделия быстро изнашивается и обретает неприглядный внешний вид. Для внутренней очистки бачков иногда применяют специальные средства, во избежание преждевременного износа арматуры и её засорения.

Хорошо, когда унитаз выглядит чистым и белым, но так бывает не всегда. Многое зависит от от состояния сантехники и воды в…

Для того чтобы ваш унитаз всегда выглядел чистым, всегда пользуйтесь ёршиком. Время от времени обрабатывайте его дезинфицирующими веществами. Одно из них — обыкновенная «Белизна». Её всегда можно использовать, если у человека нет аллергии на хлорсодержащие соединения. Она и дезинфицирует, и чистит, оставляя в туалете приятный и лёгкий запах чистоты.

Если возникают проблемы со сливным бачком, любой человек может разобраться даже в «сложной» двухкнопочной системе, разобрать механизм и устранить поломку. Главное, делать всё внимательно и аккуратно.

Особенности и устройство сливного механизма бачка для унитаза

От функционирования сливного механизма напрямую зависит, насколько просто и удобно будет использовать унитаз, а также насколько качественно каждый раз будет осуществляться смыв продуктов жизнедеятельности человека в канализацию.

Важно

Благодаря новым технологиям, современные механизмы слива для бачка унитаза с кнопкой, рычагом или двумя кнопками изготавливаются из таких материалов, которые имеют довольно серьезный запас прочности. К примеру, это могут быть современные полимеры и сплавы металлов. Однако при постоянном контакте с водой, качество которой в отечественном водопроводе оставляет желать лучшего, некоторые элементы этого устройства могут изнашиваться, истираться или просто выходить из строя. Для этого потребуется их ремонт и замена, осуществить которые можно собственными руками.

Конструкция и особенности

Для того, чтобы грамотно осуществить ремонтные работы, придется изучить устройство механизма сливного бачка унитаза, а также понять принцип его работы, причем ничего сложного в этой системе нет. Конфигурация у разных производителей может быть не одинаковой, однако любое устройство имеет три основных элемента, о чем не помешает узнать в первую очередь.

  • Впускной клапан на вводе из водопровода, который регулируется специальным поплавком-буем. Такой клапан обычно устанавливается сбоку или снизу на корпусе бачка унитаза.
  • Сам поплавок, закрепленный на специальном рычаге из пластика или металлической проволоки. Чаще всего он выполняется из легкого полимера, внутри которого имеется запаянная и герметичная камера с воздухом.
  • Сливной клапан, либо, как его еще называют, система перелива. Именно она контролирует закрытие впускного механизма, когда вода наполняет резервуар до определенного уровня.

Таким образом, функционирование системы механизма бачка унитаза можно описать в нескольких словах. Пока поплавок находится в нижнем положении, клапан открывается, позволяя проходить в резервуар воде из водопровода. По мере наполнения, он поднимается, тем самым перекрывая клапан, пока совсем его не закроет, отсекая набор воды. Когда вы не нажмете кнопку, автоматически запускается весь цикл сначала.

Следует обязательно учесть, что в сопроводительной документации к унитазу или отдельно к бачку, имеется чертеж-схема запорной арматуры, где указываются все размеры и типы элементов, а также комплектующих

Потому чрезвычайно важно сохранить документы на устройство при его покупке, чтобы иметь под рукой такую полезную вещь. Тогда не придется гадать, как поменять сливной механизм в бачке унитаза, ведь по схеме все сразу будет понятно

Материалы и инструменты

При поломке или неправильном функционировании бачка проще всего заручиться помощью профессионального мастера, который все конструкции знает, словно свои пять пяльцев. Но бывает и так, что вызов сантехника может оказаться нежелателен и даже невозможен. Замена сливного механизма в бачке унитаза, это не так и сложно, потому, собрав все необходимое для ремонта, можно пробовать справиться своими силами, что вполне реально.

  • Рулетка или обычная линейка, не менее, чем на двадцать сантиметров, иначе будет неудобно.
  • Разводные или газовые ключи, а также обычные гаечные, разного размера.
  • Отвертка плоская и фигурная.
  • Плоскогубцы или пассатижи.
  • Ремкоплект для механизма сливного бычка. Чаще всего он продается в сборе под определенную модель унитаза, то есть следует сперва выяснить, что вам требуется и только после этого отправляться в магазин.
  • Фум-лента и специальный силикон для смазки резиновых и иных прокладок.

Если механизм бачка давно не разбирался, не помешает использовать также резиновые перчатки и также рабочую или старую одежду. В резервуаре может накопиться большое количество грязи, песка, ржавчины и известки, которую перед заменой сливного механизма для бачка унитаза старого образца, равно как и нового, следует хорошенько отчистить и вымыть.

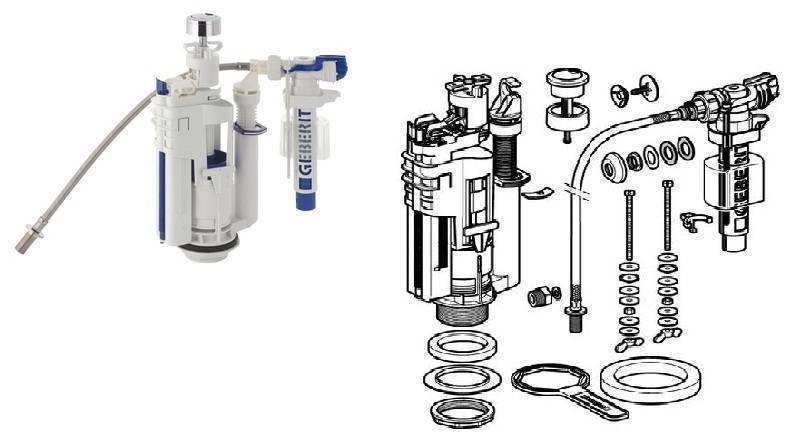

Виды арматуры для смывных бачков

Принцип работы обычного бачка не сложен: в нем имеется отверстие, через которое вода поступает, и место сброса воды в унитаз. Первое закрыто специальным клапаном, второе – заслонкой. При нажатии на рычаг или кнопку заслонка поднимается, и вода, полностью или частично, поступает в унитаз, а затем – в канализацию.

После этого заслонка возвращается на место и перекрывает точку слива. Сразу же после этого срабатывает механизм сливной арматуры, который открывает отверстие для поступления воды. Бачок заполняется до определенного уровня, после чего впускное отверстие перекрывается. Подача и перекрытие воды регулируются с помощью специального клапана.

Арматура для сливного бачка является несложным механическим устройством, обеспечивающим набор воды в сантехническую емкость и ее слив при нажатии рычага или кнопки

Различают раздельную и совмещенную конструкцию арматуры, осуществляющей набор необходимого для смыва объема воды и слив ее после активизации смывного устройства.

Раздельные и совмещенные варианты

Раздельный вариант используется уже многие десятилетия. Он считается более дешевым и простым в ремонте и настройке. При такой конструкции заливной клапан и заслонку устанавливают по отдельности, они друг с другом не связаны.

Запорный клапан для бачка устроен таким образом, чтобы его было легко установить, демонтировать или изменить его высоту

Для управления поступлением и отключением воды используют поплавковый датчик, в роли которого иногда используется даже кусок обычного пенопласта. Для сливного отверстия помимо механической заслонки может быть использован воздушный клапан.

В качестве рычага, поднимающего заслонку или открывающего клапан, может использоваться веревка или цепочка. Это характерный вариант для моделей, выполненных в ретро-стиле, когда бачок ставят довольно высоко.

В компактных моделях унитазов управление чаще всего осуществляется с помощью кнопки, которую нужно нажать. Для лиц с особыми потребностями может быть установлена педаль, которую нажимают ногой, но это редкий вариант.

В последние годы очень популярны модели с двойной кнопкой, которые позволяют опустошить бачок не только полностью, но и наполовину, чтобы сэкономить часть воды.

Раздельный вариант арматуры удобен тем, что и ремонтировать, и настраивать отдельные части системы можно по отдельности.

Арматура совмещенного типа используется в сантехнике высокого класса, здесь слив и поступление воды связаны в общую систему. Такой вариант считается более надежным, удобным и дорогим. Если этот механизм сломается, для ремонта понадобится полностью демонтировать систему. Настройка также может вызвать некоторые сложности.

Арматура для бачка унитаза с боковой и нижней подачей воды отличается по устройству, но принципы настройки и ремонта у них очень похожи

Материалы для изготовления устройств

Чаще всего арматуру для унитаза выполняют из полимерных материалов. Обычно чем такая система дороже, тем она надежнее, но четких гарантий этот метод не дает. Встречаются и подделки известных брендов, и вполне надежная и недорогая продукция отечественного производства. Рядовому покупателю остается только постараться найти хорошего продавца и надеяться на удачу.

Арматура из бронзы и латунных сплавов считается значительно более надежной, а подделать такие устройства гораздо сложнее. Но и стоимость этих механизмов будет значительно выше, чем у пластиковых изделий.

Металлическая начинка обычно используется в сантехнике элитного класса. При правильной настройке и монтаже такой механизм бесперебойно функционирует в течение многих лет.


В унитазах с нижней подачей воды впускной и запорный клапан находятся очень близко. При настройке арматуры нужно проследить, чтобы подвижные части не соприкасались

Место подачи воды

Важный момент – место поступления воды в унитаз. Она может осуществляться сбоку или снизу. Когда вода заливается из бокового отверстия, она производит некоторое количество шума, не всегда приятного окружающим.

Если же вода поступает снизу, это происходит практически бесшумно. Нижняя подача воды в бачок характерна скорее для новых моделей, выпущенных за рубежом.

А вот традиционные бачки отечественного производства обычно имеют боковую подачу воды. Преимущество этого варианта состоит в относительно низкой цене. Различается и монтаж. Элементы нижней подачи воды можно установить в бачке еще до его установки. А вот боковая подача монтируется лишь после того, как бачок установлен на чаше унитаза.


Для замены арматуру подбирают с учетом варианта подачи воды в сантехнический бачок, он может быть боковым или нижним

Устройство сливного бачка: механизмы и регулировка

Время, когда унитазы перестали быть роскошью, после уличных клозетов, давно уже осталось в прошлом. Однако установка их в квартирах потребовала доработки отхожего места системами наполнения и слива. Ведь без этих систем, не о каких удобствах или гигиене речи быть не может, унитаз попросту превратиться в стационарный горшок, который придется постоянно вычищать и мыть вручную. Впрочем, такая ситуация знакома многим, когда устройство сливного бачка начинает жить своей жизнью, некорректно выполняя возложенные функции.

Домашнему мастеру нелишним будет знать, как функционируют и настраиваются распространенные модели сантехнических механизмов унитазов, для чего рассмотрим, чем сегодня пользуется основное количество наших соотечественников.

Внутреннее устройство сливного бачка

Каждый вид сливного бачка имеет внутреннее устройство. которое осуществляет работу по наполнению воды в бачок, регулировке нормы воды в нем и смыву.

Устройство сливного баска унитаза

Устройство керамического сливного бачка состоит:

Наливной клапан – деталь бачка, которая отвечает за поступление воды из водопроводных труб, за ее строго определенный лимит. В качестве показателя уровня воды выступает поплавок. Действие поплавкового шар крана направлено на подачу воды в бачок, ее дозировку и норму. Принцип работы поплавкового крана состоит в том, что при достаточном наборе воды в бачок поплавок всплывает, рычагом приводя в движение специальную пробку, которая блокирует доступ подачи воды в бачок.

Принцип работы сливного бачка унитаза

Перелив отвечает за направление излишек воды в унитаз. Он нужен для того, чтобы бачок не переполнился, и вода не полилась через его край. Этот механизм выполнен в виде небольшой трубки из пластика и располагается по центру бачка. Для регулирования уровня воды, трубка либо опускается вниз, либо поднимается вверх.

Сливная арматура предназначена для того, чтобы обеспечивать слив воды из бачка. Кнопка слива на бачке связана с рычагом, который и запускает этот механизм.

Съём бачка унитаза старой конструкции

Всё ещё продолжают эксплуатировать некоторое количество устаревших моделей унитазов. Заниматься ремонтом видавших виды изделий приходится чаще в силу значительного износа их компонентов. Но владельцам таких конструкций не приходится много думать на тот счёт, как починить или снять сливной бачок унитаза, по причине максимально упрощенной конструкции.

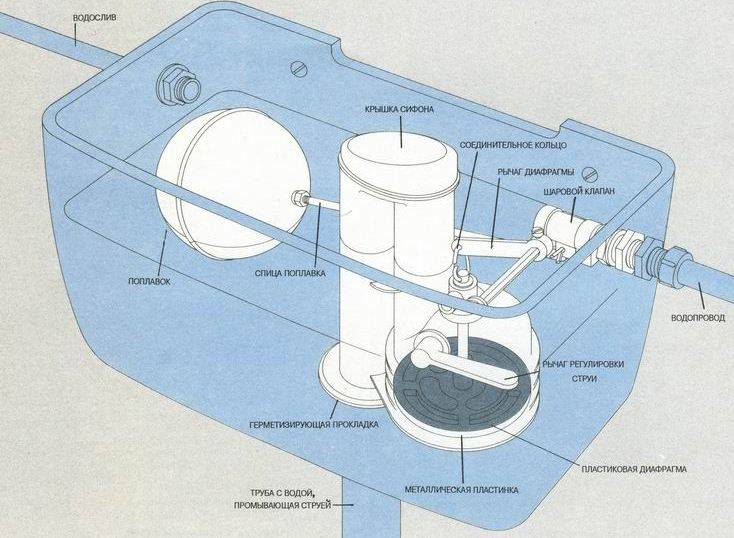

Вид механизма внутри сливного бачка устаревшей модели унитаза. Поплавковая система контроля набора и тяговое управление сливом. Бачок крепится также снизу на двух болтах. Верхняя крышка снимается проще и быстрее, чем на новых моделях

Так, чтобы демонтировать ту же крышку, достаточно скрутить рукоятку на штоке сливного механизма и отвернуть пластмассовую (или металлическую) шайбированную гайку. Под крышкой внутри бачка установлен поплавковый механизм набора воды и рычажно-клапанный механизм слива. Клапанная система такого механизма обычно крепится к бачку через два дополнительных отверстия в донной части.

Сам бачок старой конструкции снимается аналогично тому, как это делается применительно к новым моделям. Нужно развинтить два болтовых соединения в области днища бачка. Проходная зона для воды от накопителя к чаше на старых унитазах изолируется уплотнительным кольцом эллипсовидной формы. Часто в старых системах стоят переливные трубки, закрепленные снизу бачка пластмассовой гайкой.

Некоторые модели сливных бачков оснащаются крепёжными винтами с головками под отвертку. Но разъединять такой крепёж рекомендуется традиционно отворачиванием гаек снизу. Так не деформируются прокладки. Отвертка используется только для блокировки винта от проворачивания

Чтобы демонтировать рычажно-клапанный механизм слива, потребуется раскрутить ещё два болтовых соединения, которыми крепится коромысло сливного механизма. Демонтаж модуля набора воды производится путём отворачивания всего одной гайки с внешней стороны корпуса бачка.

Предварительно от клапана-накопителя нужно отключить шланг подачи воды. Следует отметить: есть модели бачков с рычагами спуска воды, врезанными в боковую стенку. На таких приборах крышка унитаза не закреплена вовсе – просто лежит, опираясь на стенки корпуса.

Неисправности, заставляющие разбирать бачок

Характерными неисправностями, заставляющими прибегать к разборке, часто являются:

  • протечка в момент слива в области прокладки на соединении бачка с чашей унитаза;
  • протечка в местах крепежа накопителя к полочке унитаза;
  • нарушение функций сливного механизма;
  • нарушение функций механизма набора воды.

Нередко проблемы с протечками устраняются простой подтяжкой гаек крепления. Функциональность механизмов слива и набора может нарушаться по причине недостаточного давления воды в централизованной системе. Поэтому, прежде чем начинать разбирать, следует убедиться в отсутствии иных возможностей для устранения дефектов.

Дефекты функциональной арматуры

Если наблюдается непроизвольная течь воды из накопителя в судно унитаза, скорее всего, дефектным является запорное кольцо. Его нужно заменить. Такой же эффект может наблюдаться, когда не срабатывает режим механизма на закрытие. Возможная причина – заедание кнопки управления.

Недостаточное наполнение ёмкости водой свидетельствует о каких-то дефектах модуля набора. Часто причиной становится смещение поплавка на ограничительной планке или его касание с другими деталями механизма (стенкой бачка). Полное отсутствие слива возможно по причине нерабочего модуля набора или сливного механизма.
