Как отремонтировать насосную станцию водоснабжения своими руками

Состав насосной станции и назначение частей

Насосная станция — совокупность отдельных устройств, соединенных между собой. Чтобы понимать, как ремонтировать насосную станцию, надо знать из чего она состоит, как работает каждая из частей. Тогда неисправности устранять проще. Состав насосной станции:

Насос погружного или поверхностного типа. Качает воду из колодца или скважины, поддерживает стабильное давление в системе. С домом соединен при помощи труб.
На трубопроводе обязательна установка обратного клапана. Он не дает воде при отключении насоса стекать из труб обратно в колодец или скважину. Устанавливается обычно на конце трубы, опущенном в воду.
Гидроаккумулятор или мембранный бак. Металлическая герметическая емкость, разделенная на две половины эластичной мембраной. В одной находится под давлением воздух (инертный газ), в другую, до создания определенного давления, закачивается вода. Гидроаккумулятор необходим для уменьшения количества включений насоса, продления срока его службы. Создает и поддерживает требуемое давление в системе и небольшой резервный запас воды на случай неработоспособности станции.
Блок контроля и управления насосной станцией. Обычно это манометр и реле давления, устанавливается между насосом и гидроаккумулятором. Манометр — контрольный прибор, который позволяет оценить давление в системе. Реле давления управляет работой насоса — подает команды на его включение и отключение. Включение насоса происходит при достижении нижнего порога давления в системе (обычно 1-1,6 атм), отключение при достижении верхнего порога (для одноэтажных зданий 2,6-3 атм).

Каждая из частей отвечает за определенный параметр, но один тип неисправности может быть вызван выходом из строя различных устройств.

Замена манометра

Замена манометра на насосной станции никак не отражается на ее работе, если все остальные узлы функционируют нормально. Это устройство, без которого можно обойтись – оно лишь визуализирует показатели верхнего и нижнего давления, иногда делает это неправильно, но станция тем не менее работает.

Самая большая проблема – снять манометр с коллектора после длительной работы и закисания резьбы. Здесь не всегда помогают химикаты, которыми растворяют отложения. Мастера советуют не трогать коллектор, иначе замена манометра обойдется очень дорого – придется менять весь узел. Поставить другой прибор можно только тогда, когда старый демонтирован, и резьба подготовлена к установке нового.

Оборудование работает, но воды нет

В первую очередь проверяют обратный клапан. В него попадает грязь, песок, глина, поэтому его может заклинить, и вода не попадет во всасывающую трубу. Иногда после длительного периода работы клапан нужно заменить.

Если между насосом и скважиной нет жидкости, устройство не может запуститься. В корпусе есть заливное отверстие – его необходимо наполнить водой.

Иногда оборудование с самого начала не хочет работать. Возможно, при расчете мощности были допущены ошибки и насос не соответствует глубине скважины. В таком случае меняют устройство – его параметров не хватит. Характеристики электросети также влияют на работу прибора. Если он рассчитан на трехфазную сеть, придется менять электропроводку.

Обычный засор также может застопорить ход жидкости. Перед этим обычно меняется качество воды – в ней есть посторонние примеси. Напор снижается постепенно, пока совсем не прекратится. Нужно для начала отсоединить выходную трубу и включить устройство – если жидкость потечет, значит засор образовался на другом участке системы, возможно, при входе в домашнюю сеть, где диаметр трубы меняется с большого на малый.

Если вода из насосной станции не идет, значит, пробка образовалась в клапане или всасывающей трубе.

Оборудование может перекачивать жидкость из скважины, но по пути вода уходит. Сначала проверяют места соединений насоса и трубопровода, а также место входа магистрали в домашнюю систему.

Чтобы мастерам легче было разобраться, необходимо знать, из какого материала выложен подземный трубопровод и сколько ему лет:

старые металлические трубы подвержены коррозии, из-за которой образуются дыры;
пластиковые неутепленные конструкции могут промерзать и лопаться.

Если часть пластиковой магистрали проходит на открытом воздухе, это также может провоцировать повреждение конструкции. Практически все виды пластика без защитного покрытия боятся ультрафиолета.

1 Устройство и принцип работы

Стандартная комплектация насосной станции средней ценовой категории состоит из следующих конструктивных узлов:

насос (чаще всего центробежного типа);
гидроаккумулятор (накопительная емкость);
подводящие и подающие трубы;
реле давления;
защитная автоматика.

Все станции для водоснабжения подлежат поверхностному монтажу — оборудование размещается возле устья колодца либо скважины и внутрь источника опускается водозаборный шланг, подающая магистраль подключается к гидроаккумулятору и выводится к точкам водозабора внутри дома либо дачи.

Устройство насосной станции

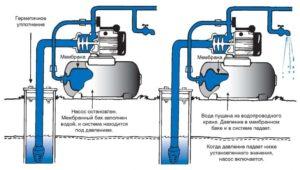

Принцип действия насосной станции базируется на работе реле давления, которое обеспечивает автономность работы всей системы. При включении насос начинает закачивать воду в гидробак, по мере его заполнения до заданной отметки реле срабатывает и отключает насос.

Также реле срабатывает при опустошении бака, когда давления в резервуаре падает ниже установленной границы. Такой принцип работы обеспечивает поддержание постоянного уровня воды в гидробаке, что делает водоснабжение дома из скважины либо колодца по удобству сравнимым с центральным водоснабжением в квартире.

1.1 Как установить насосную станцию?

Подключение насосной станции должно выполняться с обязательной установкой обратного клапана (желательно, чтобы клапан был оснащен сетчатый фильтр механической очистки).

Клапан будет предотвращать слив жидкости из водозаборной трубы в скважину при отключении насоса, вследствие чего вода будет подаваться в краны сразу же после начала работы станции, фильтр же очистит рабочую среду от абразивных примесей, которые могут забить систему изнутри. Установка обратного клапана производится на нижнем отверстии водозаборной трубы

Также учитывайте, что еще на стадии подключения насосного комплекса необходимо принять меры для предотвращения замерзания оборудования в зимний сезон. Сделать это можно двумя способами: установив агрегат в кессоне — утепленном пластиковом колодце глубиной до 1 м, либо же разместив его в подвале дома, из которого выводится длинная водозаборная труба.

Все трубы, расположенные выше уровня промерзания грунта, должны тщательно утепляться. При первом запуске станции необходимо заполнить насос водой, для чего в верхней части его корпуса предусмотрено заливное отверстие.

Схема подключения НС

Одним из основных факторов неисправности любых насосных станций является работа на холостом ходу. Современные комплексы имеют встроенный датчик сухого хода, который отключает двигатель насоса когда зеркало воды падает ниже уровня водозаборной трубы.

Если в вашем оборудовании такой датчик не предусмотрен, рекомендуем приобрести его отдельно и установить — такие запчасти для насосных станций стоят не дорого, но значительно продлевают срок эксплуатации техники.

Наиболее частой ошибкой, которую допускают новички решившие установить насосный комплекс для водоснабжения, является неправильный подбор оборудования. К примеру, производительность насоса составляет 3 м3/час, а ваша семья потребляет 5 м3/час — в таком случае оборудование будет включатся гораздо чаще, чем допустимо, что приведет к его ускоренному износу. Это же происходит при неправильно выбранном объеме гидроаккумулятора.

Как разобрать насосную станцию

Разбирать самостоятельно насосную станцию следует, исходя из инструкции производителя. В общих же чертах схема разборки аппаратуры выглядит так:

Первым делом следует отключить прибор от электросети, и слить с трубопровода воду.
Затем отсоединяется бак-расширитель и демонтируется насос.
Откручиваются все болты на корпусе, после чего внешний кожух насоса снимается.
С задней части двигателя снимаем крышку и крыльчатку вентилятора.
Снимаем крепёжный винт крыльчатки насоса, после чего она снимается с вращающего вала.
После снятие крыльчатки можно демонтировать сальник. Для этого следует снять крепёжное кольцо и вытащить одну его часть.
Затем отсоединяется двигатель от консоли и демонтируется вторая половина сальника.

После замены вышедшей из строя детали, следует собрать насос и запустить его.

Насосные станции для дома – устройство и некоторые виды ремонта

Есть вещи, которые можно сделать самостоятельно, например:

произвести прочистку обратного клапана и всей системы, труб;
прочистить фильтр грубой очистки;
настроить реле;
поставить дополнительный накопительный бак;
произвести демонтаж старой конструкции и пр.

Но другие ремонтные работы требуют специализированных знаний и опыта. Так мы рекомендуем обращаться к специалистам, когда вопрос касается поломки гидробака.

Замена груши гидроаккумулятора

Мембрана – самое чувствительное место у водного резервуара, поскольку именно она ежедневно подвергается непосредственному воздействию. Когда она пробита, появляются первые симптомы – снижается напор воды в кране, а также она подается рывками, с воздушными массами. Основной критерий, по которому определяется наличие пробоя – это давление в клапане, оно должно быть 1,5 атмосфер. В обратном случае производится замена:

Первый шаг — демонтаж.
Затем сливается вода.
Откручивается фланец.
Вытаскивается мембрана.
Изнутри удаляется ржавчина, если она есть, резервуар просушивается.
Монтируется новая груша, система собирается в обратном порядке.
Делаются тестовые запуски на предмет утечек.

Состав насосной станции и назначение частей

Насосное оборудование представляет соединенные между сбой узлы, к ним относятся:

Насос. В его задачу входит подъем воды из водоема и доставка ее по трубопроводу к месту назначения.
Гидроаккумулятор. Разделен на 2 части специальной эластичной перегородкой. Одна заполняется газом, а другая водой. Назначение узла состоит в поддержании необходимого уровня давления в системе при временном отключении станции.
Обратный клапан. В его задачу входит удержание жидкости от стекания ее обратно во время отключения насоса.
Блок управления состоит из манометра и реле. Эти приборы фиксируют уровень давления в трубопроводе и управляют работой системы.
Электропитание.

Принцип работы насосной станции

Перед включением оборудования с помощью реле выставляется верхний порог давления и нижний. Подача жидкости в гидроаккумулятор ведется, пока давление в нем не сравняется с установленным верхним показателем. После этого насос автоматически отключается.

С открытием крана жидкость поступает в трубопровод из гидроаккумулятора, и начинается уменьшение давления. Как только оно достигает нижнего значения, реле направляет сигнал насосу на очередную закачку воды.

В случае непрерывного расхода жидкости система не отключается, поскольку давление не в состоянии достичь верхнего предела.

После выключения кранов оборудование продолжает работу с целью достижения верхнего порогового уровня, а затем отключается. Во время очередного включения давление опять начинает подниматься.

Советы по безаварийной эксплуатации

Насосная станция для надежной работы требует правильной установки. Чтобы гарантировать долгую безаварийную эксплуатацию, нужно:

установить насос на ровной, жесткой площадке или опоре, не допускающей вибрации;
эксплуатировать станцию только при положительной температуре;
не допускать перегрева в области расположения насоса (температуры выше 40 градусов), для чего рационально предусмотреть систему обдува или вентиляции;
использовать для подачи и отвода воды трубы только рекомендуемого в документации диаметра, для того, чтобы насос мог показать свои заявленные характеристики;
не допускать перегибов труб;
предусмотреть систему дренажа для аварийного слива, а также патрубки для залива воды в подающий контур.

Если вода отбирается из неглубокого колодца поверхностным насосом, нужно принять меры, чтобы рабочее колесо турбины всегда находилось в воде. Для этого конец шланга или трубы погружают в воду, следя, чтобы в жидкости находилось как можно больше его длины. Лучшим способом гарантировать безопасности будет оснащение заборной линии поплавком. Его задача — приподнимать и опускать конец шланга, постоянно сохраняя его погруженность в воду.

В список периодического обслуживания системы входит контроль параметров давления. Воздух в насосной станции проверяется через золотниковый или ниппельный отвод на корпусе гидроаккумулятора. Присоединив к нему манометр, легко увидеть показатели. Номинальное давление — от 1.5 до 1.8 атм. При его недостатке сквозь отвод закачивают воздух компрессором или велосипедным насосом.

Ремонт насоса

К сожалению, отремонтировать насос своими руками не так просто. Это все-таки электроприбор. После длительной эксплуатации и, если насосная станция долго не работала, к примеру, была законсервирована на зимний период, то иногда при включении насос начинает гудеть, а его ротор при этом не вращается. Основная причина данной неисправности – заклинило подшипники электродвигателя, потому что в них проникла влага. При длительном хранении на поверхностях подшипников образовалась коррозия. Она-то и мешает крутиться им.

Детали насосной станции

Самый простой способ запустить насос – это сдвинуть с места его ротор. Что для этого можно сделать.

Необходимо снять заднюю крышку агрегата, где установлена крыльчатка для охлаждения прибора.
Можно попробовать от руки крутануть крыльчатку. Если она поддалась, то также от руки надо раскрутить вал электродвигателя, а затем включить сам насос, нажав на кнопку «Пуск».
Если от руки крутануть не получилось, тогда придется снять крыльчатку с вала мотора и попробовать крутануть его при помощи разводного, но лучше газового ключа.

Конечно, лучше бы вскрыть мотор насоса и смазать подшипники. Но своими руками, если вы никогда это не делали, лучше ничего не открывать и не разбирать конструкцию прибора. А тем более заниматься заменой подшипника водяного насоса.

Замена крыльчатки

Точно такая же ситуация, то есть, мотор гудит и не вращается, может возникнуть по причине заклинивания рабочего колеса, которое также называют крыльчаткой. Оно располагается внутри рабочей камеры, и между ним и корпусом насоса очень маленький зазор. Именно после долгого хранения рабочего агрегата в этом зазоре образуются наросты ржавчины, которые и становятся причиной заклинивания ротора.

Можно проблему решить, раскрутив вал, как и в случае с подшипниками. Но если это не помогло, то значит, рабочее колесо крепко прикипело к корпусу. И лучше всего его заменить на новое. Как провести замену крыльчатки насосной станции?

Рабочая камера насоса состоит из двух частей, которые соединяются между собой четырьмя болтами. Поэтому их надо открутить и отсоединить одну часть от другой.
Крыльчатка насажена на вал электродвигателя. Чтобы ее снять, необходимо открутить прижимную гайку, которая ее держит.
Так как вал вращается в подшипниках, то болт просто так не открутить. Необходимо зафиксировать сам ротор.
Поэтому надо снять заднюю крышку и крыльчатку вентилятора.
Затем зажать задний конец вала, к примеру, все тем же газовым ключом, а с другой стороны разводным ключом открутить гайку.
Постучав слегка молотком по крыльчатке, надо поддеть ее отверткой и стащить с вала.
На ее место устанавливается новая крыльчатка, и все операции производятся с обратной последовательности.

Вот так можно ответить на вопрос, как снять крыльчатку с насосной станции. Скажем прямо, что сложность данной операции заключается в том, что при длительной эксплуатации рабочее колесо может прикипеть к валу. Поэтому перед тем как его демонтировать, необходимо смазать место соединения, к примеру, техническим маслом или обычной водой.

Ремонт сальника

Кстати, при произведении замены крыльчатки, надо обязательно провести ремонт сальника насосной станции. Если уж рабочая камера открыта, то стоит все проверить в ней досконально. Уязвимым место в этой части является сальник, который отделяет рабочую камеру от отсека, где расположены электрические части мотора насоса. Он состоит из двух частей: один располагается внутри рабочей камеры, второй в электрическом отсеке.

Сальник в насосе

Поэтому сначала снимается первая часть, для чего надо снять стопорное кольцо, которое сальник подпирает. Сам резиновый элемент снимается от руки.
Со второй частью сложнее. Придется вытащить из статора ротор электродвигателя. Для этого надо открутить четыре болта с задней стороны мотора, снять крышку вместе с ротором. Просто вытягиваете его на себя, держась за крышку.
Далее снимается вторая часть сальника.
Сборка производится с обратной последовательность

Здесь очень важно при вытаскивании и вставлении ротора в статор не повредить медную обмотку.

Как видите, ремонт насосной станции своими руками (замена сальника, крыльчатки) – процесс не самый простой. Но если в нем разобраться, то можно обойтись и без мастера. Кстати, если уж вскрыли электродвигатель, то тут же смажьте его подшипники. Но чаще всего в данных конструкциях подшипники имеют закрытую конструкцию, поэтому при плохой их работе лучше детали поменять.

Основные неисправности насосной станции и их устранение

Устройство скомплектовано из следующих частей:

Насос для забора воды и подачи её во внутридомовую систему.
Мембранный бак (гидроаккумулятор) для поддержания в системе установленного давления.
Датчик давления, запускающее оборудование при снижении напора в системе.
Манометр.
Спускной кран.

Каждый из перечисленных узлов выполняет свою задачу, и при неисправности любого из них устройство выходит из строя. Перечень неисправностей, как и вариантов их ремонта, примерно одинаков для насосного оборудования различных производителей. Разберём наиболее характерные поломки насосной станции.

Станция работает долгое время, не отключаясь, а манометр показывает низкий уровень давления

Вероятные причины поломок и способы их исправления:

Отсутствие воды в питающей скважине. Подобная «сухая» работа чревата выходом мотора насоса из строя.
Динамическое сопротивление внутри магистрали. Возможно при большой протяжённости внутридомовой сети при малом диаметре водопроводных труб. Устранение – демонтаж магистральных труб и замена их на более толстые.
Не герметичность стыковочных швов или сантехнического оборудования. В результате в магистрали возникает подсос воздуха, становящийся причиной падения давления. Выход – обнаружить протечку и устранить её.
Фильтры или клапаны забиты механическим мусором. Следует их вынуть, промыть и испытать на работоспособность. Вышедшие из строя комплектующие следует заменить.
Неправильно выставленные показатели на реле давления. Следует снизить на реле минимальный предел давления в водопроводной сети, при котором станция должна отключаться.
Не срабатывает датчик давления. Для исправления ситуации можно попробовать зачистить контакты, или заменить прибор.
Показатель давления выставлен на минимальном уровне, а насос не создаёт нужное давление, и работает непрерывно. Возможно, просто стёрлась крыльчатка и КПД насоса упал. Выход – заменить крыльчатку на новую.
Низкий показатель электросетевого напряжения. Насосное оборудование ещё работать, а вот датчики давления –не срабатывают, либо оборотов насоса бывает недостаточно для создания нужного напора.

Насос часто включается, и немного поработав, вновь выключается

Подобные частые циклы включения/выключения ведут к преждевременному износу оборудования.

Малый объём бака гидроаккумулятора при большом количестве водоразборных точек. Выход – замена мембранного бака на другой, больших размеров, либо установка ещё одного, параллельного гидроаккумулятора.
На реле выставлен слишком малый промежуток между минимальным и максимальным показателем напора. Нужно увеличить этот «коридор» до стандартных 1,5 атм.
Забился обратный клапан, в результате чего он перестал перекрывать обратный поток. При выключении насоса, вода уходит обратно в колодец, и напор в сети падает. Следует прочистить клапан или заменить его на новый.
Повреждение мембраны аккумуляторного бака. При потере её герметичности, вода проникает во вторую, «воздушную» половину бака и он перестаёт функционировать в заданном режиме. Как следствие, вся «ответственность» за поддержку давления в водопроводной системе ложиться на насос. Выход – замена мембраны гидробака.
Также к частым сработкам насоса может привести и другая неисправность гидробака – выход из строя золотника. В результате он начинает «травить» воздух из воздушной камеры бака, не позволяя создать в нём необходимое давление.

Нестабильное давление в водопроводе, в результате чего краны смесителей начинают «плеваться». Причина – завоздушивание трубопровода, в результате чего в ней появляются пробки. Способ исправления ситуации – найти и заделать точку разгерметизации трубопровода. Если же насос вообще отказывается работать, то есть, при подаче электропитания не подаёт признаков жизни, причина – неполадки в электрической части. Для выявления точной неполадки следует провести диагностику электрической цепи.

Когда мотор станции гудит, но крыльчатка не вращается, причиной этому может быть либо низкое напряжение на двигателе, либо некие механические препятствия. В первом случае возможно перегорание конденсатора клеммы. Во втором – «зарастание» ротора или крыльчатки известняковыми отложениями или окислами в результате долгого простоя станции. Ремонт здесь заключается в разборе станции и прочистке её внутренних деталей.

Замена сальника – ремонт насосных станций, как устранить течь воды по валу:

Ремонт насосной станции ALKO HW3500 (не качает):

Как правильно разобрать

Отключив от электричества, приступаем к раскрутке и отсоединению всех шлангов подачи и нагнетания жидкости. Разборка устройства осуществляется поэтапно:

Первый этап. Разделяем качающий узел от электродвигателя.

Крепится мотор на четыре болта, фиксирующих юбку фланца агрегата.
Открутив болты, легким постукиванием по фланцу снимаем двигатель.
Отделив соединение, станет видно вращательную втулку.
Получается две части станции: на одной рабочее колесо с распределительным узлом, на другой – мотор.
Резиновую прокладку аккуратно вынимаем и протираем влажной тряпкой.
Вал в двигателе нужно провернуть, чтобы посмотреть, все ли подшипники вращаются.

Второй этап. Снимаем крышку реле старта.

Обычно крепеж состоит из одного-двух винтов, закручиваемых крестовой отверткой. Под крышкой скрывается вся подноготная.
Два штурвала с пружинами для регулировки давления.
Реле управления подачи энергии на блок.
Снимаем защитный кожух вентилятора охлаждения двигателя. Часто экран ничем не фиксируется, а просто насаживается на заднюю стенку мотора.
Иногда есть пара мелких шурупов, которые без труда можно выкрутить.

Третий этап. Откручиваем прижимную гайку рабочего колеса и снимаем диск с оси.

Вынимая вал, придется тихонько по нему постучать молотком со стороны крыльчатки.
Ось выйдет вместе с вентилятором охлаждения и подшипниками.

Четвертый этап. Разбор распределительной камеры насоса.

Корпус изготовлен из чугуна или стальной, очень редко встречается нержавеющий металл.

Разделив станцию на две части, уже станет видно всю внутреннюю часть камеры смешивания.
Откручиваем все сопутствующие патрубки для прочистки резьбовых соединений.

В результате проделанной работы мы получим полностью разобранное устройство. Теперь можно приступать к диагностике каждого узла по отдельности и устранению неполадок.

Слишком частое включение насоса

При частом включении насоса подача воды происходит рывками. Причина — поломка работы узла автоматики (манометра). Манометр измеряет давление. Показания этого элемента могут резко падать, тогда вода будет поступать рывками. Такое происходит, если мембрана аккумулятора давления, изменяющая свои размеры в зависимости от объема воды, пришла в негодность.

Определяется поломка нажатием на ниппель, который производит доступ к мембране. Когда из него уходит воздух, он исправен. В случае поступления воды мембрану гидроаккумулятора необходимо срочно заменить. Для смены элемента необходимо разобрать корпус аккумулятора, раскрутив болты.

Пришло время замены

Через некоторое время, насосная станция стала включаться очень часто, даже при небольшом расходе воды. Это явный признак того, что давление воздуха в гидроаккумуляторе ниже нормы. Подкачал воздух в бак, но через пару дней история повторилась!

Так как насосная станция находится в подвале дома, воздух сырой. Плюс, образование конденсата, из-за холодной воды в корпусе насоса. Капельки конденсата попадали на корпус гидроаккумулятора. Это всё привело к коррозии корпуса. Образовались микротрещины, через которые начал выходить воздух, и давление быстро опускалось.

Изначально, я хотел дождаться тёплого времени года, и сделать ремонт бака, с использованием эпоксидного клея. Но, не получилось. Насос стал очень часто включаться, даже если расход был в пару литров. Проверив подозрения, убедился что лопнула резиновая груша гидроаккумулятора.

Дальнейший ремонт гидроаккумулятора был уже не целесообразным. И что-то мне подсказывало, что одним баком тут не обойдёшься. К тому же, в последнее время, насос стал работать очень шумно.

Устройство и назначение рабочего колеса

Крыльчатка – основной рабочий орган насоса или насосной станции. Рабочее колесо служит для того, чтобы преобразовывать вращательную энергию двигателя в энергию перемещения жидкости.

Жидкость, находящаяся в крыльчатке, за счет движения рабочего колеса, также вращается под действием центробежной силы, генератором которой и является крыльчатка. Благодаря этой силе жидкость перемещается от центральной части рабочего колеса к периферии. Там жидкость под давлением выталкивается в напорный патрубок насосного оборудования.

Типы крыльчаток

Крыльчатки существуют различных типов: диагональные, осевые, радиальные. По своей конструкции делятся на открытые, полузакрытые и закрытые.

Открытое рабочее колесо представляет собой диск и лопасти, которые находятся на его поверхности. Лопастей зачастую бывает четыре или шесть. Данный вид крыльчатки применяют для перекачивания загрязненной жидкости, с маслянистыми или твердыми включениями, при низком напоре. При такой конструкции колеса удобно очищать его каналы. Отличительная особенность данного вида – это невысокий коэффициент полезного действия, который составляет в среднем 40%. Однако он обладает высоким уровнем износостойкости и легко очищается от различных засорений.
У полузакрытого рабочего колеса отсутствует второй диск, что отличает его от закрытого, а лопасти при маленьком зазоре примыкают к корпусу насоса. Этот вид предназначен для перекачивания низкокислотных жидкостей, а также сильно загрязненных.
В закрытом рабочем колесе лопасти располагаются между двумя дисками. Это наиболее востребованный вид, который часто применяют в центробежных насосах. При таком виде крыльчатки насоса, создается мощный напор, утечка жидкости минимальная, и повышенный коэффициент полезного действия.

Способы изготовления закрытых колес отличают их между собой:

Более высокое количество лопастей обеспечивает лучшую эффективность работы водяных насосов.

Способы посадки колес

Посадочные места крыльчаток на вал двигателя могут быть различные. Так, например, в одноколесных водяных насосах они конические или цилиндрические. Многоступенчатые вертикальные или горизонтальные насосы и насосы для скважин имеют крестообразное, шестигранное посадочное место, или в форме шестигранной звезды.

При конической посадке рабочее колесо легко посадить и снять. Недостаток ее состоит в том, что крыльчатка водяного насоса менее точно располагается относительно корпуса в продольном направлении, чем при цилиндрическом способе. Посадка на вал жесткая, двигать колесо нельзя.
Точное положение крыльчатки на валу обеспечивает цилиндрическая посадка. Фиксируют колесо при помощи шпонок. Данный вид посадки применяют в вихревых и погруженных вихревых насосах. Недостаток заключается в том, что необходимо точно обрабатывать вал насоса и отверстие в ступице крыльчатки.
Шестигранные и крестообразные посадки используют в насосах для скважин. Этот способ обеспечивает легкую посадку и снятие колеса. Фиксирование жесткое.
Посадку в виде шестигранной звезды используют в горизонтальных и вертикальных многоступенчатых высоконапорных насосах, крыльчатки в которых изготовляют из нержавеющей стали. Данная конструкция самая сложная и требует высокого класса обработки вала и рабочего колеса.

Внутренние комклектующие водяного насоса

Как самостоятельно провести ремонт насосной станции

Состав насосной станции и назначение частей

Замена манометра

Оборудование работает, но воды нет
