Ремонт выключателей света: принцип работы и устройство

Признаки неисправности и основные виды поломок

Выключатель неисправен, если при включении слышится потрескивание

Перед тем как починить неисправный выключатель сначала нужно понять, как он работает, а также ознакомиться с основными причинами, по которым он мог сломаться. Характерные признаки поломки:

  • при нажатии на клавишу перекидной механизм начинает заедать и не переводится в нужное положение;
  • в момент переключения слышно потрескивание, а иногда заметно как внутри что-то искрит;
  • после нажатия кнопки прибор просто не включает освещение.

Обычно эти неисправности наблюдаются только с одной из клавиш, но не исключается возможность выхода из строя сразу двух или даже 3-х переключающих механизмов.

В первом случае предположительно могла выпасть ось, на которой фиксируется основание клавиши или внутрь попала посторонняя вещь (скопилась пыль). При характерном потрескивании и искрении наверняка обгорел один из замыкаемых контактов или сразу оба. Если свет после нажатия клавиши совсем не включается – дело, скорее всего, в том, что нарушен контакт в одной из точек соединения проводников с клеммами и ток не поступает в нагрузку. В этом случае сначала проверяется, не пропало ли напряжение во всей квартире и что лампочка осветителя полностью исправна.

Технология ремонта

Итак, чтобы инструкция по ремонту была для Вас понятной, рассмотрим ее поэтапно, с фото примерами для каждого важного момента починки. Видео инструкция по сборке корпуса. Видео инструкция по сборке корпуса

Видео инструкция по сборке корпуса

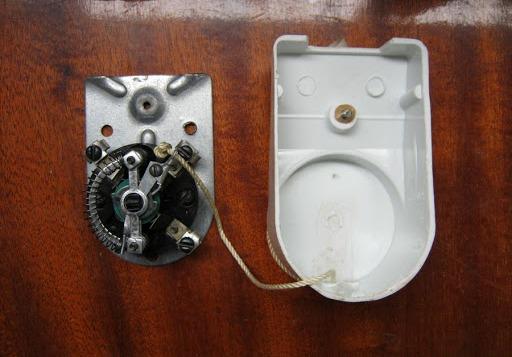

  1. Если сломался выключатель старого образца, Вы конечно можете его починить, но в этом нет смысла, т.к. каждая деталь со временем изнашивается, а в электрике очень опасно эксплуатировать старые выключатели и розетки, тем более, если они частенько выходят из строя. На сегодняшний день даже у таких лидирующих фирм, как легранд есть недорогие, но надежные изделия даже с подсветкой, цепочкой (шнурком) либо регулятором освещения.
  2. Причина, по которой быстро подгорают контакты на клавишном переключателе – слишком мощные лампочки. Рекомендуем заменить лампы накаливания на более эффективные и в то же время менее мощные источники света – . В этом случае Вы сможете надолго забыть о ремонте выключателя.
  3. Перед тем, как переходить к полной разборке корпуса, проверьте, насколько хорошо затянуты жилы винтами. Возможно, Вам удастся починить переключатель просто затянув винтики отверткой.
  4. Чтобы не перепутать очередность сборки запчастей разобранного корпуса, рекомендуем воспользоваться фотоаппаратом: поочередно фотографировать каждый из этапов разборки и если возникнет необходимость, по фото собрать конструкцию.

Также читают:

Представим ситуацию: однажды вы как обычно поздним вечером возвращаетесь домой с работы, идете мыть руки, и тут неожиданно свет в ванной комнате гаснет. Первая мысль – отключили электричество. Проверяете его наличие в квартире, пробуя включить свет на кухне или в прихожей, оказывается, оно все-таки есть. Вас посещает вторая логичная мысль – перегорела лампочка. Вы начинаете судорожно искать новую лампочку. А затем, орудуя фонариком, меняете в светильнике в ванной старую, перегоревшую лампочку на новую. Но и она не загорается. Осматриваете обе лампочки и находите их совершенно целыми и невредимыми. Теперь становится окончательно понятно, что все-таки, не работает выключатель. Если отсутствие освещения в других жилых комнатах еще можно перетерпеть какое-то время, то, что касается ванной, это довольно проблематично и доставляет массу неудобств.

Если приглашать электрика, то только в рабочее время. К тому же, на его ожидание можно потратить целый день. Не расстраивайтесь, при наличии исправного, где-то завалявшегося запасного выключателя, с задачей его замены можно справиться и своими силами. Для этого нужно всего лишь следовать нашей пошаговой инструкции :

Во-первых, нужно демонтировать неисправный выключатель. До начала всех работ необходимо обесточить квартиру в этажном щитке, чтобы оградить себя от поражения электрическим током. В последнее время повсеместно применяются выключатели скрытой подводки, т.е. основная часть их спрятана в стене, в специальном подрозетнике, а снаружи установлены только декоративные накладки и сами клавиши выключателя. Снять их не составит труда. Нужно просто поддеть отверткой за края, потянуть на себя и вытащить из пазов. Сам механизм выключателя, как правило, прикручен к подрозетнику винтами. Они находятся по краям. Нужно ослабить их и вытащить механизм наружу.

Во-вторых, нужно выявить причину неисправности выключателя. Для этого нужно внимательно осмотреть его, найти участок оплавившегося контакта. Он, скорее всего, и послужил причиной поломки. Далее, следует аккуратно отсоединить провода и избавиться от неисправного механизма

На этом этапе важно не перепутать провода, запомните их или отметьте особым образом, чтобы присоединить их к новому выключателю в правильном порядке.В-третьих, собираете новый выключатель в обратном порядке. Убедитесь, что подключаете правильно. Очень часто причиной неисправности выключателя является его неправильный монтаж

После окончания сборки, включаете электричество в квартире и проверяете работоспособность выключателя

Очень часто причиной неисправности выключателя является его неправильный монтаж. После окончания сборки, включаете электричество в квартире и проверяете работоспособность выключателя.

Скрыть

В вашем доме погас свет, потому что замкнуло выключатель? Не спешите вызывать электрика.

Возможно, вам по силам справиться самому. Почему выключатель замыкает, и как починить его – мы даем простые рекомендации.

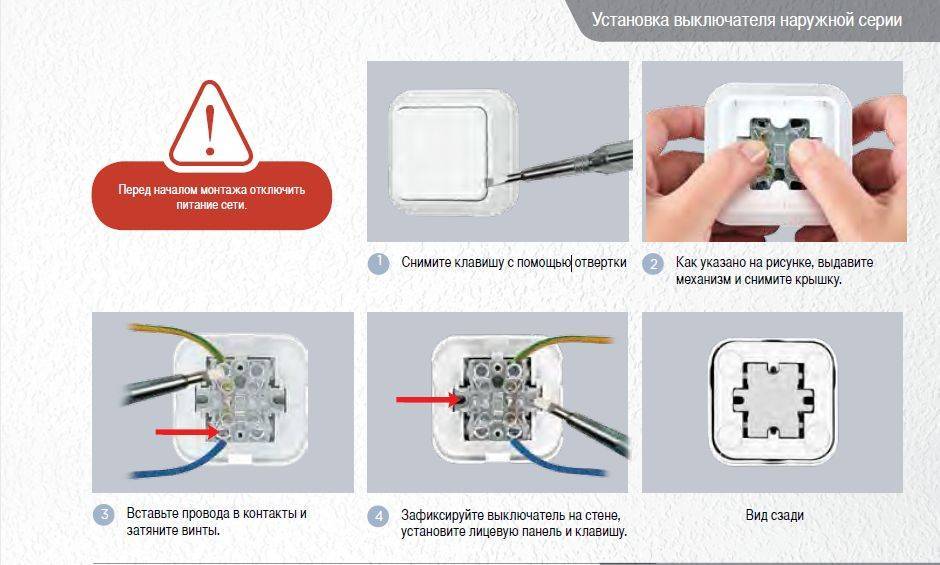

Установка электрического выключателя

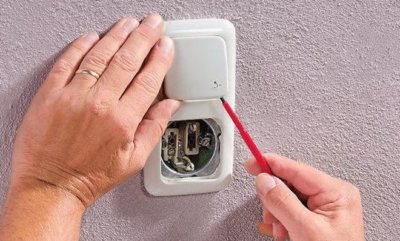

Сначала снимают клавиши и внешнюю защитную панель

Используют тонкий нож (специальный или обычный), осторожно поддевают первую клавишу, затем следующую, потом декоративную крышку. В отдельных моделях детали откручиваются. Внутренний механизм крепится на зажимные или винтовые элементы

Внутренний механизм крепится на зажимные или винтовые элементы.

Последний этап – отсоединение проводников от обесточенной сети, при необходимости демонтаж подрозетника.

Варианты соединения проводов

Способы соединения проводов

Места, где кабеля соединяют между собой, являются наиболее слабыми в цепи. На таких участках происходит большая часть неполадок. Основные методы креплений:

  • скручивание вручную – используется часто, нужно дополнительно изолировать;
  • колодка с клеммами – механизм, соединяющий провода;
  • спайка – редко применяемый метод, требуется специальное оборудование и определенные навыки, сцепление получается надежным, но трудоемкость не позволяет использовать способ часто.

Термоусадочные трубки помогают изолировать места подсоединений и скрепить их больше.

Схема подключения и порядок действий

Присоединение проводов к выключателю

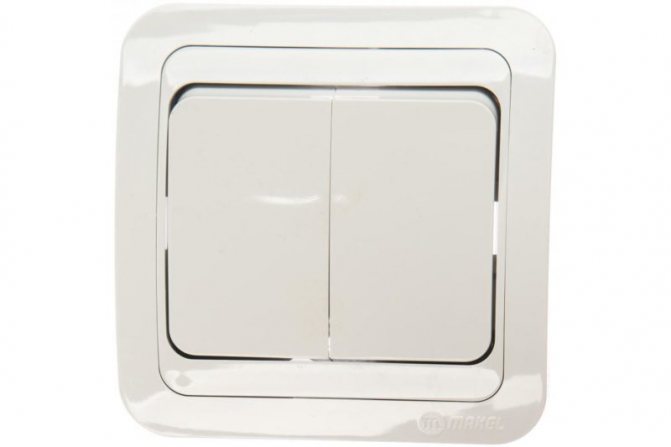

Если в помещении установлена электропроводка, схема подключения двухклавишного выключателя оказывается достаточно простой. От основного щитка проводится двужильный кабель. Контур закрепляется трансформатором, через который проводится нулевой проводник. Главный недостаток – низкая степень защищенности.

В общем корпусе выключателя к основной клемме (L) подключается один фазный кабель, заводится к креплениям и фиксируется винтами или зажимами. Оставшиеся подсоединяют к раздельным микроконтактам, потом к распредкоробке и светильникам. Если осветительных приборов больше одного, подключение между ними осуществляется последовательно.

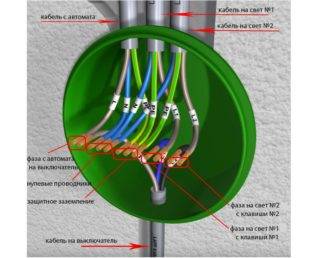

Монтаж соединений в распредкоробке

Соединение проводов в распределительной коробке

К распаечной или распределительной коробке подводят определенные провода: питающий от щитка, кабель, подводимый к переключателю, проводники к светильникам. Чтобы избежать ошибок, необходимо следовать определенной последовательности:

  1. нулевые – не заводят в выключатель, прокладывают напрямую к лампочкам;
  2. защитные или заземляющие – не всегда есть в наличии;
  3. фазные.

Два контура подключаются отдельно друг от друга, чтобы получить независимое управление.

Подключение на люстре или светильнике

При таком соединении чаще используются клеммные элементы. Провода соединяются в соответствии с цветовой маркировкой. Заводские механизмы имеют корректное цветовое обозначение. При этом заземляющий провод может закрепиться на клемму или непосредственно под винт на панели светильников.

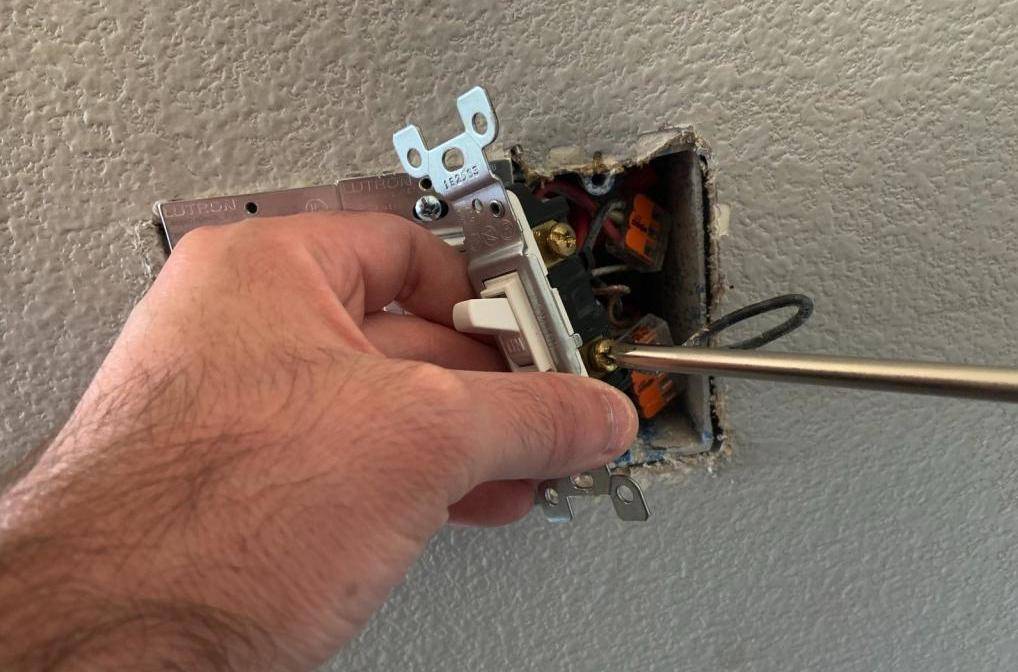

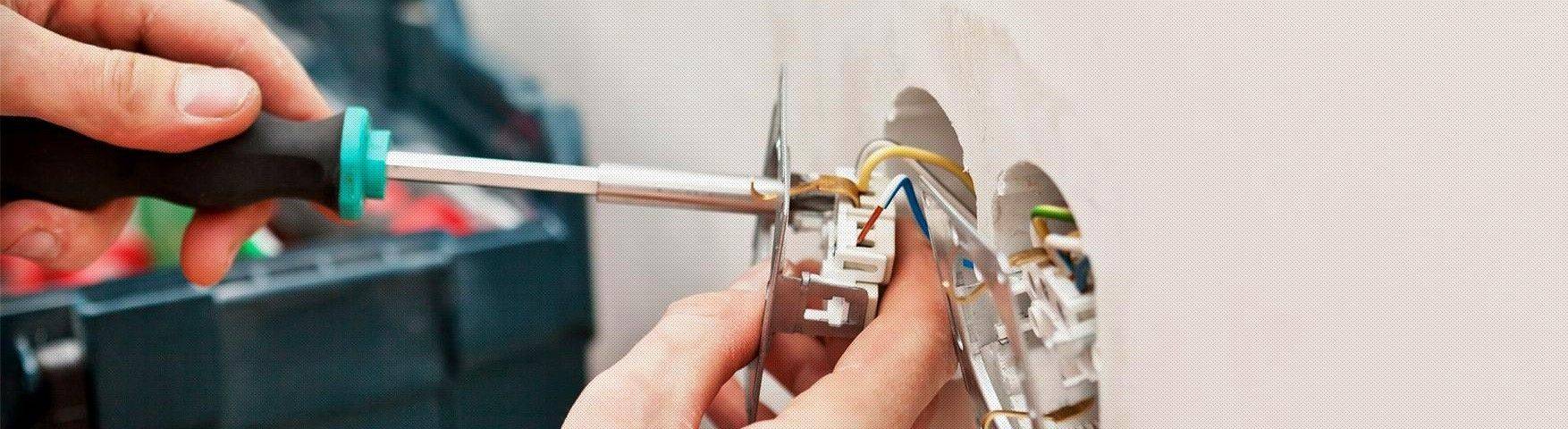

Как снять выключатель со стены

С проблемой демонтажа и снятия выключателя освещения в квартире, наверное, сталкивался каждый. Сам процесс довольно легко осуществим. Главное – знать все особенности.

Подробный перечень действий:

  1. Берем плоскую и крестовую отвертки;
  2. Отключаем подачу электричества в доме;

Это самый важный пункт. Перед тем, как разобрать выключатель света, обязательно место работы должно быть обесточено. В квартире или доме необходимо перевести тумблер автоматического выключателя в положение «Выкл.» (рычаг вниз) в электрощитке.

Отключение в электрощитке

Важно! Если не найдете, какой именно автомат отвечает за этот выключатель, то выключите все

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

Осторожность – прежде всего. Также желательно удостовериться в отсутствии напряжения непосредственно с помощью отвертки-индикатора

  1. Снимаем клавишу устройства;

Перед демонтажем клавиши следует внимательно рассмотреть механизм ее установки, ведь выключатели выпускаются различных модификаций. Самый простой способ – это взяться сбоку за выступающие части, а большим пальцем легонько придавить по центру клавиши и потянуть на себя. Такая процедура выполняется легко, но если у вас не выходит снять клавишу или клавиши устройства, то можно воспользоваться плоской отверткой или ножом, аккуратно поддев их, чтобы не поцарапать и не повредить пластмассовое изделие.

Снятие клавиш выключателя

  1. Снимаем рамку выключателя;

Она крепится двумя способами: винтовым и зажимным. При первом варианте с помощью отвертки откручиваются винтики. При демонтаже рамки с зажимным креплением необходимо отогнуть поочередно зажимы.

  1. Разбираем сам выключатель;

Дальше снимаем внутренний механизм из подрозетника, для этого откручиваем удерживающие боковые винты. Существуют модели устройств, механизмы которых закреплены в монтажной коробке установочными лапками. В таком случае нужно ослабить с помощью отвертки такое крепление.

  1. Отсоединяем провода;

После вынимания выключателя следует замерить напряжение на присоединенных проводах. Только при отсутствии напряжения можно отсоединить их.

Обратите внимание! Демонтированный включатель следует внимательно осмотреть, и если электрические контакты оплавлены, то этим устройством уже не стоит пользоваться. В  случае окисления контактов их зачищают. В  случае окисления контактов их зачищают

В  случае окисления контактов их зачищают

В  случае окисления контактов их зачищают.

  1. Отключаем провода от выключателя.

В самых распространенных моделях закрепление происходит за счет болтовых соединений, которые следует немного ослабить, и тогда провода легко вытянутся. Советуем также пометить эти провода различными цветами, чтобы облегчить себе последующий монтаж.

Никогда не рискуйте! Прежде чем дотронуться до оголенного провода, убедитесь в отсутствии напряжения. Тестер подносите к каждому контакту и только, если не будет сигнала, продолжайте работать.

Для варианта выключателя с регулятором яркости освещения методика его снятия такая же, как и у обычного выключателя, только вместо клавиш убирается поворотная ручка.

Демонтаж выключателя с индикатором немного отличается от процесса, описанного выше. Здесь сначала необходимо отключить индикатор, т.е. прекратить питание и снять светодиод. Далее выполняются те же действия.

Выбирая новый выключатель, возьмите с собой демонтированный, так будет легче подобрать по габаритам  нужный тип.

Неисправности выключателей освещения и их признаки

Если сломался выключатель, то понять это несложно. Он сам даст знать, что нуждается в ремонте

Он привлечет внимание явными признаками неисправности, главный из которых – перестал включаться свет. Но эта заключительная стадия может предваряться:

  • заеданием клавиш или кнопок;
  • нечеткой их фиксацией в крайних положениях;
  • включением освещения «через раз»;
  • искрением при коммутации;
  • мерцанием света.

Первые две неисправности вызваны, скорее всего, поломкой механической части коммутационного элемента. Две последние с вероятностью 99% указывают на неисправность контактной группы или клемм. Третья неисправность может быть вызвана и той, и другой причиной. Также может наблюдаться невозможность отключить свет из включенного положения. Это может быть вызвано как поломкой механической части, так и привариванием контактной группы из-за возникновения электрической дуги.

Из видео станет понятно что делать, если трещит выключатель при включении света.

Ремонтные работы

Ниже представлена инструкция о том, как починить выключатель света:

Убираем с контактов нагар с помощью отвертки или ножа. Меняем проводники, если на проводах имеются механические дефекты. Провода должны находиться в клеммах не глубоко (2–3 мм)

Поврежденную изоляцию меняем на новый слой.
Обращаем внимание на надежность фиксации деталей. Если нужно, слегка затягиваем их

Закрепляем провода, отошедшие от фиксаторов.
Собираем выключатель в обратном порядке. Пользуемся ранее сделанными фотографиями. Надежно, но без чрезмерных усилий закручиваем болты. Элементы корпуса должны крепко «сидеть» на своих местах.
Подключаем электропитание. Тестируем выключатель на исправную работу. Для проверки несколько раз включаем и выключаем устройство. Странные шумы, мерцание света, полное его отсутствие указывают на неправильность выполненных действий. Придется вновь разбирать корпус и искать неисправность. Рекомендуется в таком случае обратиться к профессиональному электрику.

https://youtube.com/watch?v=2QKdSBui_rw

При проведении ремонта выключателя желательно заменить все лампы осветительного прибора. Нагар на контактах образуется особенно быстро, если используются обычные, а не энергосберегающие лампочки.

Признаки того что выключатель пора ремонтировать

Долгая работа прибора во многом зависит от того насколько грамотно произведен монтаж проводки и установка самого выключателя. О неисправности или проблемах могут свидетельствовать следующие признаки:

  • Прибор не включается;
  • При включении в выключателе слышен характерный сухой треск (чаще всего выключатель трещит из за плохого контакта);
  • При включении постоянно перегорают электрические лампочки;
  • При включении наблюдается непродолжительное «моргание» лампочки с сопровождающимся треском;
  • После включения через некоторое время корпус нагревается, так что температуру можно ощущать при касании;
  • При работе западают клавиши, необходимо прилагать усилия или несколько раз повторять операцию «включения-выключения»;
  • Выключатель не выключает свет.

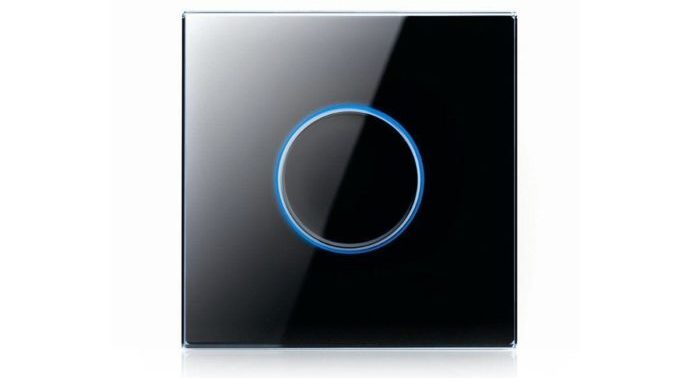

Особенности ремонта сенсорных моделей

Все становится несколько сложнее, если речь идет о сенсорных выключателях, которые включаются не нажатием клавиши или поворотом ручки, а прикосновением.

Такие модели обычно снабжены пультом радиоуправления, они имеют не только электромеханическое наполнение, но также и платы с микросхемами, которые обеспечивают управление прибором.

Для ремонта такого сложного устройства навыков начинающего электрика может оказаться недостаточно. Для устранения сложных поломок придется приглашать мастера, который разбирается не только в электротехнике, но и в электронике.

Качественные сенсорные выключатели ломаются редко, но если такое случилось, нужно для начала изучить инструкцию изготовителя, чтобы разобрать сенсорный выключатель правильно.

Сначала нужно снять стеклянную декоративную пластину. Под ней имеется панель с одной или несколькими сенсорами, в зависимости от того, сколько линий (одну, две или три) обслуживает эта конкретная модель.

Обычно место расположения сенсоров обозначено кружочками, так показана на декоративной панели область, чувствительная к прикосновениям. Под декоративной панелью находятся светодиоды, которые обозначают состояние выключателя: красный – включено, синий – выключено. Под панелью с сенсорами и платами находится механизм выключателя, к которому подключают провода.

Разобраться с входом и выходами довольно просто, примерно так же, как и для обычного клавишного выключателя. Сенсорная пластина крепится к этой части клипсами. Чтобы ее снять, нужно их просто отсоединить.

Основная часть выключателя, которая установлена в подрозетнике, обычно не имеет никаких зажимов. В качестве крепежа используют обычные болты. Чтобы осмотреть места подключения проводов, нужно выкрутить эти болты и вынуть выключатель из подрозетника. Если поломка связана с проводкой, устранить ее будет несложно.

Нужно проверить напряжение на отдельных жилах, найти неисправный провод и заменить его. Здесь так же, как и при работе с другими типами выключателей имеет смысл почистить окисление на контактах, если он имеется.

Обратную сборку выполнить не сложно: подключить к питанию основной блок, установить его в подрозетник и зафиксировать там винтами, затем присоединяют панель с сенсорами и декоративную пластину.

Защитные механизмы таких выключателей на поломки реагируют прерыванием электропитания. Даже если просто перегорит лампочка, выключатель переходит в положение “выключено”, которое не изменяется, даже если лампа уже заменена.

В таком случае после ремонта нужно просто прикоснуться к пластине, чтобы включить свет. Если других поломок не имеется, сенсорный выключатель будет работать исправно.

Особенности ремонта различных моделей выключателей

Каких-либо существенных отличий в ремонте выключателей различных марок и производителей не существует. Различия могут касаться лишь во внутренней конструкции устройств, играющие роль только при разборке и сборке после ремонта.

Legrand

Особенностью конструкции выключателей всемирно известной марки является изготовление основы из не подверженной деформациям оцинкованной стали. Это сделано для того, чтобы выключатель плотно и надежно прилегал к стене.

На переключателях Legrand имеется две пары отверстий продолговатой формы, позволяющие быстро закрепить устройство.

Огромное разнообразие линеек позволяет приобрести выключатели известных марок на любой вкус и кошелек

АВВ

Особенностью большинства моделей выключателей АВВ является наличие легко демонтируемых декоративных рамок.

Также немаловажным фатом можно назвать применение вместо легко ломающегося корпуса из ПВХ более прочного пластикового материала.

FEDE

Выключатели этой марки обладают контактами с серебряным напылением, что полностью исключает возможность их загрязнения, за исключением случаев короткого замыкания.

Также для облегчения сборочо-разборочных работ применяются безвинтовые клеммы.

Ремонт выключателей света в квартире

установке

Подготовка

нужно всех предупредить о проводящемся ремонте и попросить не трогать рубильник.Необходимо приготовить следующие инструменты:

  • наждачную бумагу с мелкой зернистостью;
  • маркер;
  • отвёртку шлицевую с наконечником подходящего размера;
  • индикаторную отвёртку или мультиметр.

Внимание
Если опыта в ремонте электроприборов нет или есть сомнения по обратной сборке выключателя, то лучше всего воспользоваться цифровой фотокамерой на телефоне или другом аппарате. По сделанным фото в ходе ремонта можно будет собрать всё обратно и правильно установить все детали.

Демонтаж

Демонтаж выключателя старой модели:

  1. На лицевой стороне прибора расположена снизу и вверху от клавиши пара винтов. Их нужно открутить, положить в какую-то неглубокую ёмкость.
  2. Снять декоративную панель, причём можно не устранять клавишу выключателя, при ремонте она мешать не должна.
  3. Чтобы извлечь выключатель из подрозетника, открутить винты фиксаторов, которые удерживают прибор в нём.
  4. Устраняется специальная скоба, чтобы из отверстий извлечь проводники.

Демонтаж выключателя одноклавишного:

  1. Кончиком ножа или отвёртки поддеть клавишу, вынуть её из прибора. Если такая деталь удерживается фиксирующей пластиной, демонтировать и её.
  2. Устранить декоративную панель.
  3. Фиксация выключателя выполняется парой винтов, поэтому их необходимо открутить и оставить в корпусе или положить в отдельную ёмкость.
  4. С двух сторон расположены отверстия, в которые вставляются электропровода. В одноклавишных моделях всего один провод, который необходимо отсоединить.

Демонтаж выключателя двухклавишного:

  1. Кончиком отвёртки или ножа поддевается и снимается декоративная панель.
  2. Под кнопками располагаются винты, которые нужно открутить, сложить в ёмкость.
  3. Для снятия прибора со стены открутить крепежи.
  4. Перед изъятием выключателя нужно отметить его расположение, чтобы при установке после ремонта не было нестыковки.
  5. Провод, который отвечает за напряжение в сети и подводится к главной клемме, необходимо обозначить маркером.

Внимание
В выключателях нового образца для снятия панели предусмотрена выемка, которая позволяет снимать крышку без дополнительных инструментов.

Чистка контактов

Самые частые поломки — ослабленные, перегоревшие или разрушенные контакты.заменаКонтакты должны иметь характерный металлический блеск,

Сборка

  1. Провода подключаются к соответствующим отверстиям, закрепляются винтами.
  2. В полости подрозетника устройство фиксируется зажимами, также выполняется регулировка относительно отметок на стене.
  3. Когда все крепёжные винты закручены, устанавливается на место декоративная панель.
  4. Крепятся клавиши.
  5. Прибор включается для проверки успешности проведенного ремонта.

Рекомендации по проведению ремонта

Проблемы с контактами разрешаются просто. Сначала их нужно осмотреть. Если на них имеется слой окисленного металла, следует его удалить, а затем установить контакты на место. Если же контакты не просто окислились, а имеют выраженные следы оплавления, обычно их нельзя отремонтировать, придется полностью заменить устройство. Убрать нагар с контактов очень просто, для этого можно использовать нож или конец плоской отвертки.

Визуальный осмотр проводов как в подорозетнике, так и в распаечной коробке поможет выявить и устранить причину поломки. Нужно восстановить поврежденные элементы или полностью их заменить

При работе с проводами нужно обращать внимание не только на состояние неизолированных концов, но и на качество самих проводов. Например, непрочные жилы могут легко оборваться, переломиться и т.п. В этом случае часть проводки придется заменить

В этом случае часть проводки придется заменить

В этом случае часть проводки придется заменить.

Среди распространенных причин ослабления и нарушения контактов можно отметить:

  • повышенную влажность, которая стимулирует окислительные процессы;
  • неправильное, например, слишком слабое крепление проводов;
  • чрезмерную нагрузку, о которой свидетельствует искрение, гудение, треск и другие подобные признаки;
  • напряжение в сети, превышающее допустимый уровень;
  • частые перепады напряжения и т.п.

Чтобы уменьшить проблемы с нагаром на контактах выключателя, специалисты рекомендуют использовать энергосберегающие светильники, а не традиционные лампы накаливания. Уменьшается нагрузка на сеть, и комплектующие изнашиваются медленнее.

Разновидности выключателей

Даже сейчас, несмотря на существенный прогресс и усовершенствование строительной отрасли, многие помещения до сих пор оборудованы выключателями старого типа, которые использовались еще в советские времена. Увидеть эти устройства можно не только в сталинках и домах в селах, но и в престижных учреждениях, находящихся на государственном обеспечении. Выключатели старого образца производились в двух вариантах: галетные, которые включаются поворотом ручки, и обыкновенные клавишные.

А вот разновидностей модернизированных выключателей сегодня представлено огромное количество, как говорится, на любой вкус:

  • клавишные устройства с различным количеством кнопок;
  • своеобразные тумблеры;
  • кнопочные изделия;
  • сенсорные панели;
  • устройства, регулирующие поступление тока;
  • диммеры;
  • многофункциональные приборы для контроля над освещением в нескольких точках помещения из одного места.

Помимо этого, такие устройства могут быть внутренними и наружными, которые предназначены, соответственно, для монтажа в специальный подрозетник либо прямо на поверхность без необходимости установки вспомогательного оборудования.

Принимая во внимание столь обширную классификацию, не стоит ремонтировать выключатель, если:

  • установлено старое советское устройство;
  • стоит низкокачественный китайский прибор либо турецкий выключатель с пластмассовой сердцевиной, произведенный в 2000 году.

Вместо дешевого оборудования желательно установить новый выключатель современного типа.

Вдобавок, неопытному новичку не стоит браться за трудоемкий ремонт сенсорной панели и устройства, регулирующего плавное поступление тока. Ведь для человека с минимальными навыками этот процесс ремонта дистанционного выключателя света окажется чересчур сложным. К тому же для починки такого оборудования может потребоваться довольно-таки дорогой инструментаж и подходящие запасные запчасти. Например, при ремонте акустического выключателя света СЗВО-4 базовыми знаниями не обойтись – такое устройство лучше доверить специалисту.

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.


Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

  1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
  2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.


Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

  • чтобы включить свет, надо один раз потянуть за шнур;
  • выключить – потянуть второй раз;
  • снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.


Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.


Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия

Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек


Сенсорный включатель.

Признаки того что выключатель пора ремонтировать

Долгая работа прибора во многом зависит от того насколько грамотно произведен монтаж проводки и установка самого выключателя. О неисправности или проблемах могут свидетельствовать следующие признаки:

  • Прибор не включается;
  • При включении в выключателе слышен характерный сухой треск (чаще всего выключатель трещит из за плохого контакта);
  • При включении постоянно перегорают электрические лампочки;
  • При включении наблюдается непродолжительное «моргание» лампочки с сопровождающимся треском;
  • После включения через некоторое время корпус нагревается, так что температуру можно ощущать при касании;
  • При работе западают клавиши, необходимо прилагать усилия или несколько раз повторять операцию «включения-выключения»;
  • Выключатель не выключает свет.

Порядок устранения неисправностей и меры безопасности

Прежде чем приступать к ремонту выключателей света в квартире, желательно основательно подготовиться к этой процедуре. Прежде всего нужно запастись рабочим инструментом, с помощью которого чинят изделия этого класса. В набор входят следующие наименования:

  • индикаторная отвертка;
  • тестер (мультиметр);
  • обычная отвертка;
  • бокорезы или утконосы.

Разборка и чистка контактов

Перед тем как починить выключатель света, обязательно придется разобрать его до того состояния, в котором неисправность будет явно различима. Начинать ремонтировать сломавшийся прибор рекомендуется в следующем порядке:

  1. Полностью снять напряжение с линейного ответвления питающей линии или со всей квартиры сразу.
  2. Разобрать выключатель, для чего сначала достаточно удалить все клавиши.
  3. После их снятия «обнажится» механизм переключения с перекидным коромыслом, по состоянию которого судят о характере поломки.

Если еще до полной разборки прибора были обнаружены ослабленные контакты в местах подвода и отвода фазных проводников, их следует с силой завернуть, установив прежде контргайки.

Если на этой стадии демонтажа обнаружить следы неисправности не удается или повреждения слишком серьезные, лучше всего полностью демонтировать прибор с установочного места.

Перед тем как отремонтировать несправный выключатель, придется вывернуть крепежные шурупы и вытащить коробку с ним наружу, насколько это позволяет длина проводников. Если они короткие – крепление ослабляется, а сам прибор достается из пластикового корпуса (прежде запоминается, какой из проводников куда подключался).

После снятия устройства с места установки и удаления из коробки будет удобнее обследовать его на предмет повреждений. При осмотре возможно обнаружение нескольких типов неисправностей:

  • выпала ось крепления перекидного коромысла, которая возвращается на место и слегка расплющивается по краям бокорезами; после этого клавиша будет нажиматься нормально, без заеданий;
  • контакты перекидного элемента слегка подгорели от частых переключений, что исправляется с помощью шкурки-нулевки;
  • при сильно выгоревших контактах подвижную часть механизма придется заменить новой деталью (от запасного работающего выключателя);
  • если заменить эту часть нечем, придется покупать и устанавливать новый прибор.

После устранения всех обнаруженных неисправностей приступают к сборке отремонтированного устройства.

Сборка выключателя

Чтобы собрать выключатель и установить его на прежнее место, сначала его корпус закрепляется в монтажной коробке. После этого к контактам аккуратно подсоединяются демонтированные проводники, а крепящие их винты с усилием затягиваются. Затем пластмассовый стакан устанавливается обратно в нишу и фиксируется там распорочными шурупами. Далее останется вернуть на место декоративную панель и установить обратно переключающую клавишу.

Ремонт 3х клавишных выключателей или их двухклавишных аналогов ничем не отличается от уже описанного процесса для одноклавишника. В этом случае все повторится, только, возможно, в большем объеме. После установки на место прибор проверяется на работоспособность.

Восстановление поворотных и сенсорных моделей

В приборах поворотного типа характерные неисправности имеют примерно те же причины и проявления, что и у клавишных аналогов. В их рабочем механизме также подгорают и полностью изнашиваются замыкающиеся и размыкающие контакты, что объясняется их интенсивной эксплуатацией. Кроме того, по аналогии с уже рассмотренными образцами, в них также возможно ослабление контактов в местах подключения фазных проводников.

Читать еще: Правильная настройка розетки с таймером

Восстановление выключателей этого класса аналогично уже рассмотренному подходу для клавишных изделий. Сложности возникают при поломке кулачкового механизма, отремонтировать который вручную вряд ли удастся. В этом случае специалисты советуют полностью заменить прибор новым изделием.

Сенсорные выключатели в домашних условиях ремонту не подлежат. Из-за сложности конструкции диммерного устройства их восстановление возможно только в специализированных мастерских.

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
