Как подключить светильник с выключателем на веревочке

Основной процесс

Итак, со способами подключения проводов разобрались, теперь рассмотрим инструкцию по установке бра на стену.

Для того чтобы самостоятельно подключить бра к сети 220 Вольт необходимо подготовить следующие инструменты и материалы:

  • дрель с набором сверл (если осуществляется монтаж электропроводки в деревянном доме, тогда сверла должны быть «по дереву», для бетонных стен купите сверла соответствующего типа);
  • дюбель-гвозди;
  • набор отверток, включая индикаторную;
  • стремянка;
  • пассатижи;
  • острый нож либо специальный инструмент для снятия изоляции;
  • простой карандаш.

К вашему вниманию пошаговая фото инструкция по монтажу бра с тремя лампами:

  1. Отключаем автоматический выключатель, чтобы обесточить помещение.
  2. Проверяем напряжение на контактах, к которым будем осуществлять подключение бра. Для этого используем индикаторную отвертку.
  3. Заднюю крышку прикладываем к месту установки и с помощью простого карандаша отмечаем отверстия под крепление. Следите за тем, чтобы крышка была зафиксирована ровно.
  4. Просверливаем отверстия в отмеченных точках и крепим крышку с помощью дюбель-гвоздей.
  5. С помощью ножа зачищаем вводные контакты на 5-7 мм под соединение клеммной колодкой.
  6. Фиксируем жилы в соответствии со схемой.
  7. Закрепляем корпус болтами, идущими в комплекте, как показано на картинке.
  8. Устанавливаем абажур с помощью еще нескольких болтов. Делать это лучше сверху, на стремянке, чтобы удобнее закручивать болты.
  9. Вкручиваем источник света (обычно используются светодиодные и люминесцентные лампы).
  10. Проверяем качество установки вручную: немного пошатываем бра, чтобы узнать качество крепления. Если светильник «твердо» сидит на месте, остается только подать на него напряжение.
  11. Включаем автоматический выключатель и проверяем работу изделия. Если ничего не искрит, а лампочка не мигает, значит все сделано правильно.

Наглядная видео инструкция по электромонтажу (пример №1)

Второй пример электромонтажных работ

Это все, что Вы должны знать о том, как выполняется установить и подключение бра своими руками. Как Вы видите, все довольно просто! Рекомендуем такой вариант светильника размещать в ванной комнате (для подсветки зеркала), на кухне, в спальне (над кроватью), в гостиной (над диваном) и в коридоре (тоже возле зеркала).

Похожие материалы:

  • Схема подключения бра
  • Как установить точечный светильник
  • Как выбрать бра для дома

Бра с выключателем в виде шнурка часто используется в помещениях, где наблюдается нехватка полезного пространства. Вряд ли имеет смысл захламлять стены большим количество электрических аппаратов. Шнурок же находится непосредственно в самом осветительном приборе и на 100% выполняет свои функции. При этом осуществить подключение и навешивание такой бра не составляет никаких сложностей.

На сайте WWW.LY.UA Вы сможете ознакомиться с различной бытовой осветительной техникой (и не только). Представлены демократичные расценки. В сочетании с широким ассортиментом магазин выглядит привлекательным поставщиком электрических осветительных приборов.

Какими бывают светильники без проводов

Возможности технологии обширны. Во-первых, компактность и малый вес модуля-приемника позволяет устанавливать его в стакане люстры или под натяжными потолками — для крепления используют двусторонний скотч. Во-вторых, выключатель света последнего поколения, совмещенный с диммером (реостатом) «умеет» плавно увеличивать и уменьшать яркость ламп. В-третьих, сигнал, идущий от передатчика, не перебивает другое радиоизлучение — от телевизора, компьютера, стереосистемы. Зато выключатель можно «запитать» сразу на несколько источников освещения — беспроводную лампу, настенные бра, люстру, точечные софиты или другие светильники. Более того, современные дорогостоящие модели позволяют программировать время включения и выключения конкретных приборов.

Большие перспективы ожидают технологию с появлением «обучающихся» актуаторов и тех, что оснащены модулем Wi-Fi. В первом случае свет включается с любого пульта с ИК-излучателем, во втором организуется управление различными бытовыми и электроприборами через интернет. Несколько кликов на гаджете и к вашему приходу ванна наполнится водой, а в прихожей загорится бра.

Возможности освещения без прокладки проводов:

  • управление с выключателя несколькими приборами;
  • широкий выбор протоколов — радиосигнал, ИК, Wi-Fi;
  • объединение схемы в систему «умный дом»;
  • программирование конкретных электроприборов;
  • «привязка» светильников и бра к пульту от ТВ или центра.

Основные способы подключения

Как подключить бра зависит от конкретного типа этого светильника. Их бывает несколько: бра на веревочке, модель с выключателем и без него. Чтобы разобраться с особенностями и сделать все правильно, нужно познакомиться с процессом установки каждого из них.

Подключаем веревочный экземпляр бра

Подключение светильника-бра с веревкой не является сложным процессом. Первоочередно к месту будущего размещения прибора подводятся провода. Высота установки бра, как правило, не имеет четких норм и обычно варьируется от одного до двух метров. Кабель целесообразно разводить скрытым методом, чтобы уже готовая интерьерная композиция помещения не нарушалась.

На выходе всего получится три провода. Один с маркировкой N, что обозначает нулевой проводник, второй маркирован буквой L – фаза, последний PE указывает на заземление. Чтобы разобраться, как подключить бра с выключателем — шнурком, необходимо зафиксировать его согласно прилагаемой схеме, заведя перед этим все контакты к колодкам с соответствующими клеймами. В итоге должно получиться, что фаза подключается к фазе, ноль к нулю, а заземление с землей.

Клавишная бра-модель

Альтернативным вариантом бра с цепочкой или веревочкой выступает модель с клавишным выключателем. Довольно часто вместо веревки в таких светильниках оставляют контакты. Впоследствии которые самостоятельно подключаются.

В монтаже подобных моделей нет ничего сложного, единственное условие – подключать клавишные бра нужно в момент прокладки электропроводной сети. В ином случае при штроблении мест под выключатели и прокладку кабеля придется нарушать целостность стенового полотна. Осуществлять подключение необходимо строго по схеме и всем правилам работ с электропроводкой. Это обусловлено тем, что при манипуляциях провода видны не будут, а поэтому здесь легко можно вызвать замыкание.

Монтажная схема светильника бра на стену выглядит так: сетевая вводная фаза выходит на выключатель. С выключателя она подается обратно на светильник, чтобы была возможность разъединять цепь. А вот ноль и заземление подсоединить нужно напрямую.

Пользоваться бра через выключатель удобно в детских комнатах.

Бра со шнуром и «вилкой»

Модели настенного светильника-бра могут подключаться к сети привычным электрическим проводом, снабженным вилкой. Здесь провода от прибора соединяют со шнуром, который с помощь вилки и будет подключаться к питающей розетке. Хороши данные экземпляры тем, что при их монтаже нет необходимости штробить стены для прокладки проводов и размещения выключателей. Также в цепь зачастую добавляют шнурок, который служит для разъединения цепи. Тем самым пропадает необходимость каждый раз дергать вилку из электро-розетки.

Инструкция по подключению бра

Чтобы установка бра прошла успешно без происшествий и ошибок, следует пользоваться простой инструкцией.

Первоочередно следует обесточить квартиру. Делается это с помощью УЗО или ДИФ-автомата. После обязательно следует удостовериться, что электричество отключилось. Сделать это возможно индикаторной отверткой;
Дальше, взяв заднюю крышку светильника, прикладываем ее к стене в том месте, где будет размещен бра. Места крепления отмечаются карандашом

Если питающий кабель к светильнику подключен вертикальным методом, важно не попасть отверстиями в него;
В зависимости от материала стенового полотна, которое будет снабжено устанавливаемым бра, подбираются крепежные элементы и инструмент для проведения монтажных манипуляций. Если в основании имеется бетонная площадка с каким-либо декоративным отделочным покрытием, то целесообразно выбирать гвозди-дюбель. Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня

Отверстия проделываются перфоратором.

Эти же элементы подойдут и для других твердых поверхностей в виде кирпича или камня. Отверстия проделываются перфоратором.

  • После того, как выбраны все необходимые элементы, крышка крепится к стене;
  • Далее переходят к непосредственному присоединению светильника. Питающий кабель обрезается по длине с запасом в 10 сантиметров. Оплетка с него снимается, а концы проводков зачищаются на расстояние от 5 до 8 мм;
  • Затем все контакты присоединяем между собой соответственно. На питающий кабель надевается клеммная колодка светильника с защитным кожухом. К колодке, где есть синий провод (в основном нулевой проводник обозначается синим цветом), идущий из бра, подключается нулевой проводник. К фазному подключают фазу соответственно;
  • Болтами, которые имеются в комплекте, закрепляется корпус светильника и устанавливается плафон;
  • Бра снабжают источником света, то есть лампочкой, и проверяют конструкцию.

Способы подключения

В зависимости от конструктивных особенностей приборов освещения, способов крепления производители предлагают различные способы подвода питания к источнику освещения:

бра, питаемые посредством веревочного переключателя;

С веревочным выключателем

  • бра, включаемые одноклавишным выключателем;
  • бра, подключаемые в электрическую цепь через обычную штепсельную розетку.

Конкретная модель настенных бра подразумевает и соответствующую схему его подключения к электрической сети. Но обывателям зачастую бывает трудно справиться с подобной задачей из-за незнания основных принципов для того или иного вида оборудования. Поэтому будет целесообразным предварительно разобраться с тем, как подключить каждый из видов бра.

Веревочная модель

Такой точечный светильник настенного типа, коммутируемый выключателем-шнурком, подключается непосредственно к электрической проводке, прокладываемой непосредственно к месту установки бра.

В зависимости от типа электрической сети для подключения в разводке кабеля может выделяться две или три жилы:

  • L – фазный проводник, чаще всего красного, коричневого или белого цвета, но могут быть и близкие к ним цвета;
  • N – нулевой вывод, как правило, это синий провод;
  • PE – жила защитного заземления, окрашенная в зеленый цвет или желто-зеленый.

Цветовая маркировка жил

Для подключения бра через веревочный выключатель вам нужен фазный проводник, который ставится в разрыв через коммутатор. Нулевой и заземление или только нулевой провод ведутся дальше к светильнику, как показано на рисунке ниже:

Подключение бра через веревочный выключатель

Клавишная модель

Для управления работой бра через клавишный выключатель принцип аналогичен предыдущему варианту. С тем отличием, что питание электрического прибора будет подаваться и отключаться посредством классической клавишной модели выключателя, которая используется для  управления другими вариантами освещения в доме.  Для подключения на коммутатор, как и в предыдущем варианте, используется фазный провод, который подводится на разрыв к выключателю.

Далее от выключателя фазная линия ведется к бра вместе с остальными жилами, как показано на рисунке ниже:

Подключение через клавишный выключатель

В данном случае, обратите внимание на порядок цветовой маркировки бра, так как далеко не во всех моделях она соответствует требованию нормативных документов. Поэтому желательно проверять подключение фазных, заземляющих и нулевых контактов для собственной же безопасности. Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя

Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку

Следует отметить, что этот способ, как и предыдущий, предусматривает предварительный подвод электрической проводки к месту расположения бра, а во втором варианте и к месту монтажа выключателя. Если подключение и установка бра осуществляется после монтажа электропроводки и отделочных работ, более удобным будет запитка через обычную штепсельную розетку.

Шнур с вилкой

Преимущество подключения бра посредством электрического шнура – это отсутствие привязки к конкретной точке, в которой была выведена проводка. Вы можете выбирать любое удобное место на стене даже после чистовой отделки, главное, чтобы хватало кабеля подключения до ближайшей розетки.  Существенным недостатком такого метода являются провода, постоянно находящиеся в поле зрения домочадцев, что может существенно ухудшать общий вид интерьера. Поэтому вариант подключения через шнур к розетке считается наименее аккуратным.

Подключение бра через шнур и вилку

Это интересно: Выбивает автомат при включении гримерного зеркала: причина

Куда устанавливают бра со шнурком в спальной и детской комнате

Обычно настенные бра со шнурком в спальне устанавливают у изголовья кровати. Если кровать двухспальная, то по одному светильнику с каждого бока. Если кровать односпальная, то один светильник с одного бока. Способ установки бра в детскую комнату немного другой: здесь его устанавливают обычно над креслом, чтобы взрослому было удобно читать сказки ребенку перед сном, а свет не мешал малышу спать. При этом очень удобны именно бра с выключателем шнурком, чтобы включить и выключить его можно было, не вставая с кресла.

Настенные бра отлично подходят для спален и детских комнат, так как они не только служат в качестве украшений, но и добавляют функциональность прикроватной зоне. Они не занимают места на прикроватных столиках, тем самым дают возможность поставить на него более необходимые вещи.

Схема подключения, какие инструменты понадобятся

Для монтажа настенных светильников нужно изучить инструкцию, которая идет в комплекте с бра. Разобраться, как правильно соединять провода, чтобы ничего не перепутать и подключить светильник правильно. Надо подготовить набор инструмента:

  1. Уровень для разметки отверстий под крепление, если используется пластина.
  2. Перфоратор для бетонных, кирпичных и газобетонных поверхностей. Для деревянных стен достаточно электродрели или шуруповерта.
  3. Набор отверток.
  4. Небольшой нож.
  5. Изолента. Если будет использоваться специальный соединитель, то изолировать ничего не нужно.
  6. Крепеж для светильника. Чаще всего в комплекте идут дюбеля, но они ненадежны, стоит использовать вариант получше.

В отдельных случаях могут понадобиться дополнительные инструменты, поэтому нужно заранее продумать этот момент.

Рекомендуем к просмотру: Инструкция по подключению настенных бра.

Как собрать бра с выключателем на шнурке

В этом случае устанавливать светильник надо с учетом количества проводов. Их может быть два или три, поэтому в зависимости от модели выбрать нужный пункт, чтобы правильно подключить бра с выключателем-шнурком:

  1. Если проводов два, то ноль нужно вести напрямую, а фазу через переключатель (или к соответствующей клемме, если шнурок размещен в корпусе светильника). Если лампочек несколько, то провода будут идти от каждой. В этом случае соединять контакты с использованием колодки или же делать скрутку и тщательно обматывать ее изолентой.
  2. Когда проводов три (есть жила на заземление), то соединять нужно по маркировке, которая всегда есть на контактах светильника. L – фаза, N – ноль и РЕ – заземление. Если буквенных обозначений нет, в инструкции должно быть описание обозначений по цвету изоляции.


Подключение оборудования с веревочным выключателем.

Чтобы подключить светильник, нужно следовать подсказкам инструкции, там всегда есть схема и обозначения проводов. Руководствоваться именно ей, так как стандарты в разных странах отличаются.

Модель с клавишей

Традиционное решение с выключателем на стене подойдет, если установлено несколько бра или светильник расположен неудобном месте. В этом случае подключать оборудование стоит по простой схеме:

  1. Заземление и ноль из распределительной коробки заводить напрямую к бра и присоединять любым удобным способом. Главное – обеспечить безопасность. Проще всего использовать современные соединители на защелках.
  2. Фазу необходимо завести в выключатель и закрепить на контакте. Далее ее нужно тянуть к светильнику. Получается цепь, которую замыкает и размыкает клавиша. Можно подсоединить более одного прибора, если это нужно.


Схема для клавишного выключателя.

Совет! Если в китайском светильнике все провода в изоляции одного цвета, лучше маркировать из кусочками цветной изоленты, чтобы ничего не перепутать.

Износ контактов

Частое использование клавиш ведет к износу контактирующих выводов, из-за чего работа аппарата нарушается. Износ выражается в разрушении поверхности клемм, изменении размера, формы, уменьшении подвижности. Различают следующие виды износа:

  1. Механическая деформация, когда на контакты выключателя действует давление или удар. Действие передается разъединяющим элементам в электрической сети без нагрузки. При этом торцы пластин расплющиваются, истираются и сминаются. Для уменьшения вредного воздействия контакты оснащаются амортизационными пружинами, которые исключают дополнительную вибрацию.
  2. Электрический износ представляет собой разрушение контакта под действием электрической силы. Постоянная токовая нагрузка ведет к электрической эрозии клемм. Под такой нагрузкой проводники теряют вес и уменьшаются в объеме.
  3. Двойная форма является следствием одновременного влияния механических и электрических сил. Износ выводов приводит к образованию на контактной площади вредных химических веществ и пленок. Измененные контакты при включении цепи иногда могут показать разряд, который перерастает в электрическую дугу большой мощности, что опасно для человека.

No tags for this post.

Что потребуется для подключения?

На самом деле, чтобы обеспечить подачу электричества на бра, потребуется самый минимум инструментов и электрических элементов:

  • набор отвёрток;
  • кусачки;
  • изолента;
  • перфоратор;
  • инструмент для удаления изоляции с проводов.

В случае, если в Вашем доме не используется заземляющий контур, соответствующая жила в проводе должна быть эффективным образом заизолирована. Таким образом, провод будет располагать всего двумя проводами – коричневым и синим.

Синий подключается к бра напрямую (она имеет провода с таким же цветовым решением). Естественно, можно использовать скрутку проводов, пайку и изолирование соединения при помощи термоусадочного кембрика.

Подготовка к работе

Перед тем, как повесить бра на стену, нужно подготовить необходимый инструмент и материалы, выбрать место установки, место подключения к проводке, также не стоит забывать про технику безопасности.

Необходимый инструмент

Для подключения настенного светильника понадобятся:

  • Плоскогубцы;
  • Отвертки;
  • Монтажный нож;
  • Индикаторная отвертка;
  • Изолента или термоусадочная трубка;
  • Уровень;
  • Карандаш;
  • Рулетка.

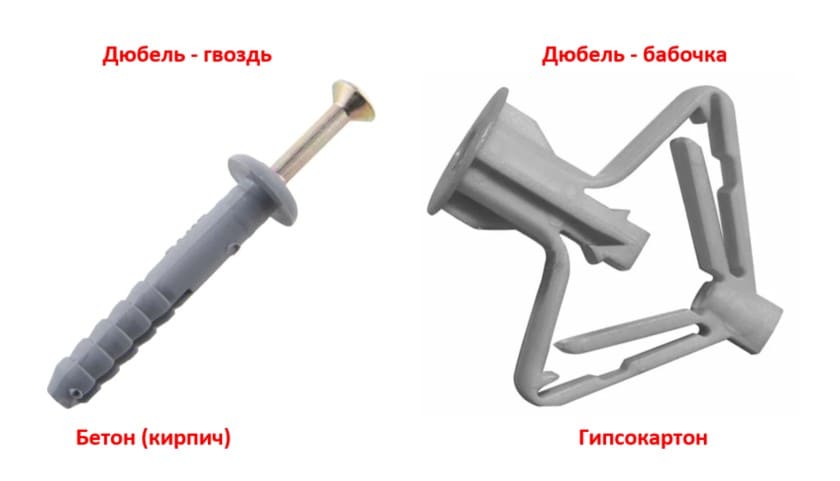

Для крепления источника света на бетонную стену:

  • Перфоратор с буром 6мм;
  • Дюбель гвозди 6х40;

Для крепления в гипсокартон:

  • Шуруповёрт или дрель;
  • Крепление типа «бабочка».

Элементы крепежа

Почему именно 6х40? Потому что это идеальный типоразмер для кирпичных или железобетонных стен. Его используют монтажники натяжных потолков, шкафов купе.

Техника безопасности

Все электромонтажные работы должны производиться с отключенным напряжением. Перед началом работ нужно отключить автоматический выключатель либо всей квартиры, либо группы, на участке которой производится монтаж. После этого нужно убедиться в отсутствии напряжения с помощью индикаторной отвертки, и только после этого начинать подключение бра

Важно понимать, что проверка отсутствия напряжения с помощью мультиметра может нет дать результата, если будет разорван ноль

При работе с перфоратором нужно надеть перчатки и защитные очки. Для того, чтобы избежать распространения пыли по комнате, можно попросить помощника подержать рядом с местом сверления шланг работающего пылесоса, это сэкономит много времени на уборку.

Светильники Оптимальная высота установки бра

69026.06.2022

При снятии изоляции кабеля монтажным ножом, нужно следить, чтобы на линии реза не находились пальцы. Нож может сорваться, порезать кожу и тогда монтаж придется отложить. Также в процессе не нужно слишком глубоко углублять нож, чтобы не повредить изоляцию жил.

При снятии изоляции с жил важно их не повредить. Лучше использовать специальный инструмент

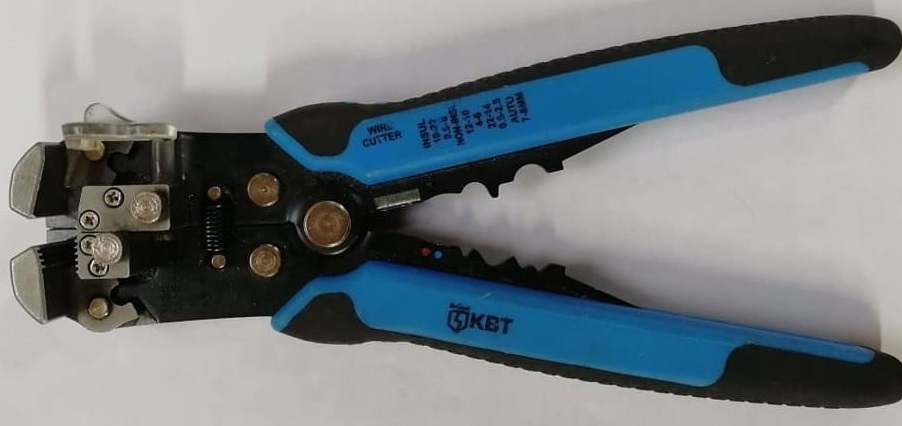

Например, клещи для снятия изоляции (КСИ), в простонародье – ксюхи. Если используется многожильный кабель, то зачищенные концы лучше пропаять или же запрессовать специальный наконечник.

Клещи снятия изоляции и наконечник

Как выбрать место для бра

Если в квартире или доме используется скрытая проводка, то место установки должно планироваться заранее, также заложена электропроводка. В таком случае монтаж бра на стену следует осуществлять в месте выхода проводов. Это будет также красиво, с точки зрения дизайна.

Если электропроводка открытого типа, то довести провода до места установки можно от ближайшей распределительной коробки.

Светильники Как выбрать бра?

22626.01.2023

Обычно настенные бра устанавливают у кровати, в ванной, в детской комнате. Если кровать двуспальная, то устанавливаются два светильника, с каждой стороны. В ванной комнате бра часто устанавливают в качестве основного освещения, с двух сторон от зеркала.

Высота установки бра на стену обычно находится в диапазоне 1 – 1,5 м. Если светильник ставится у изголовья кровати, то оптимальной высотой будет рост сидячего человека плюс 30 см. Если место установки — это ванная комната, то светильники вешаются у верхнего края зеркала. Если бра используется, как подсветка в прихожей, то лучше повесить его на уровень 2 метра, чтобы исключить случайное повреждение.

Настенные светильники в прихожей

Ищем фазу и ноль

При подключении бра любого типа, с выключателем или диммером, важно, чтобы размыкался именно фазный провод. Это позволит безопасно менять лампу

Поэтому надо определить фазу и ноль в месте подключения в домашней сети. Если монтаж электропроводки выполнен цветным проводом, то красный или белый провод как правило фазный. Желто-зелёная жила – это заземляющий проводник. А нулевой обычно синий или черный. В любом случает, полагаться на цветовую маркировку не стоит, лучше убедиться в том, какой провод фазный с помощью индикаторной отвертки.

Не следует забывать о технике безопасности. Поэтому сначала отключается напряжение. Зачищаются концы проводов и разводятся в разные стороны, чтобы исключить короткое замыкание. Затем подается напряжение и индикаторной отверткой проверяются провода. Фазный провод надо отметить маркером. Перед тем, как подключать провода, напряжение отключается.

Цветовая маркировка провода

В старых домах используется двухпроводная система электропроводки, заземляющий проводник отсутствует.

Подключение светодиодных лент и светильников

Схема подсоединения осветителей на основе светодиодов ничем не отличается от уже рассмотренных ранее вариантов

Единственно, на что следует обратить внимание, перед тем как подключить светодиодную ленту или светильник – это использование преобразователя напряжения (блока питания) или драйвера

Как и в случае с точечными осветителями в данной ситуации блок питания устанавливается сразу после одноклавишного, двухклавишного или трехклавишного выключателя (фото ниже).

Каждая отдельная ленточка или светодиодный прибор подключаются через «свой» преобразователь, что позволяет управлять его работой независимо от других. К «мощным» адаптерам может подсоединяться сразу несколько осветительных лент.

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники – https://cable.ru, Кабель.РФ

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
