Нестандартные случаи
Первая и самая часто встречаемая ситуация – при протяжке струну отрывает от проводника из-за сильного натяжения. В этом случае рекомендуется ту часть гофры, которая уже продета, отрезать и оставить, после чего заново соединить проволоку с концом кабеля и закончить протяжку. Два куска гофротрубы после этого соединяются изолентой.
Протянуть провод через гофру, если нет протяжки, тоже не составит труда. Достаточно просто загнуть конец проводника на 180о и заизолировать, чтобы он не цеплялся внутри трубы, после чего просунуть изделие на всю нужную длину. Наглядно демонстрируется данная технология на видео ниже:
Как завести провод без зонда
Если у вас мало места в квартире и нужно самому продеть длинный отрезок гофротрубы, к примеру, 30 метров, не всегда без опыта получается сделать это в комнате. В таком случае рекомендуется сначала соединить кабель со струной, после этого выйти в подъезд и на верхнем этаже к перилам закрепить свободный конец проволоки. После этого протянуть гофру до тех пор, пока задача не будет решена. Или использовать диск «Здоровье», как показано в следующем видео (вторая минута):
Иногда возникает необходимость протянуть проводник в гофрированной трубе по потолку, а точнее внутри подвесной конструкции из гипсокартона. Сделать это достаточно сложно, т.к. если листы уже зашиты, монтаж нужно выполнять через штробы под светильники. В этом случае завести гофротрубу через потолок поможет обычная струна. На видеоуроке мастера наглядна продемонстрировали всю сущность работ:
Как проложить гофрированный шланг через гипсокартонный потолок
Ну и последняя ситуация, которую хотелось бы описать – прокладка кабеля с резиновой изоляцией в гофре. Сложность заключается в том, что при протяжке возникает сильное трение между стенками гофротрубы и изоляцией проводника. В результате даже проволока не облегчает процесс, а если еще и протяжки нет, в этом случае вообще нереально сложно выполнить монтаж. На помощь приходит специальная смазка, например Wire Pulling Lubricant от компании 3М, с помощью которой можно достаточно быстро протянуть кабель через гофрированную трубу. Стоимость такой смазки немного высокая, однако, если вы часто выполняете электромонтажные работы, рекомендуем приобрести ее, т.к. одной бутылки хватает надолго.
Вот собственно и вся информация, которую мы хотели предоставить
Обращаем Ваше внимание на то, что затягивать кабель, сечением 3*1,5 мм2 лучше в трубу, диаметром 16 мм. В то же время для сечения 3*2,5 мм2 нужен диаметр 20 мм. Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!
Теперь вы знаете, как протянуть кабель в гофру своими руками и что делать, если протяжки нет!
Будет интересно прочитать:
- Как провести электропроводку в деревянном доме
- Набор инструментов электрика
- Способы крепления кабеля к стене
Ошибки и правила монтажа кабеля в гофре
для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты
Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.
нельзя протягивать в одной гофре сразу несколько кабельных линий
силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:
Рекомендуемые диаметры гофры под разные сети:
на линии освещения как правило используется гофра d=16мм
на силовые розетки диаметром не менее 20мм
под коаксиал для видеонаблюдения – не меньше 25мм
под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм
Цвет и тип гофры
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
серый цвет это ПВХ — поливинилхлорид
Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
черный и оранжевый цвет это ПНД – полиэтилен низкого давления
синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
ПП
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота — это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.

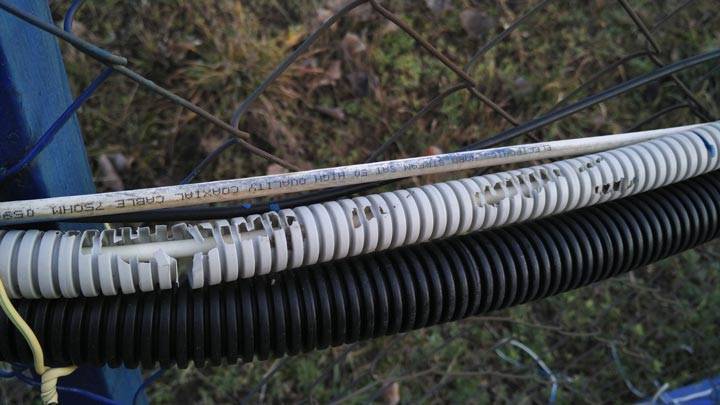

Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
Прокладка гофры с кабелем
Прокладывается готовая гофрированная труба по потолку с использованием специальных клипсов. Диаметр этой детали подбирается с учетом сечения выбранного материала. Такой вариант крепления гофрированной трубы смотрится на потолке более эстетично. Для невидимых, внутренних мест в основном пользуются специальными скобами из металла. Эти детали закрепляются с применением электромонтажных дюбелей.
Для соединения 2-х труб из гофры пользуются соединительными муфтами. Они стоят дешево. В том случае, когда на этом участке внутрь гофрированной защиты протянута целостная кабельная линия, не имеющая соединений, согласно ПУЭ, разрешается те участки, где труба крепится к муфте заклеивать герметическим средством. Иначе надо выбирать другие, считающиеся наиболее надежными, способы изоляции. При прокладке нельзя сильно перегибать гофрированную трубу. Допустимый параметр печатается производителем на упаковочной коробке материала.

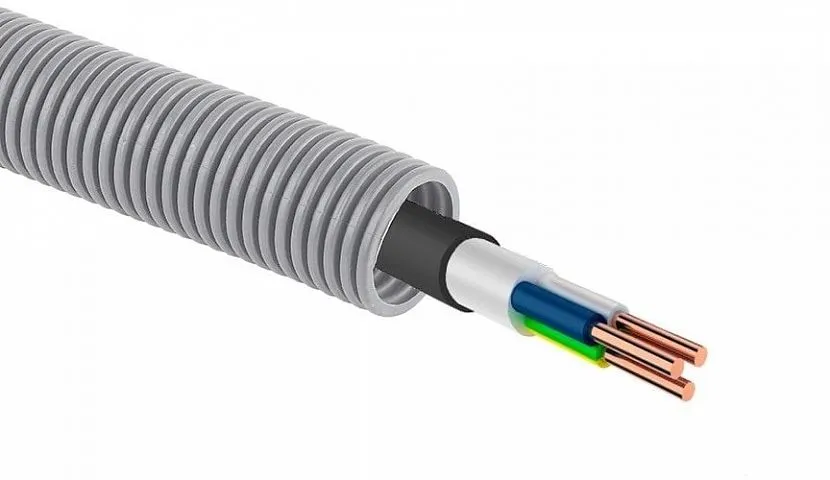

Гофра в разрезе Источник media2.24aul.ru
Укладка кабеля в гофру
Алгоритм действий при прокладке провода в гофротрубу, имеющую стальную струну-протяжку:
- Надежно скрутить конец кабеля (либо нескольких проводов) с выступающей из полости проволокой.
- Обмотать место соединения изолентой, что позволяет плавно продвигать кабель, не зацепляясь за неровную поверхность канала.
- Аккуратно, без резких движений (лучше на прямолинейном участке, без сгибов) начать вытягивать струну с противоположной стороны гофры, пока из полости не появится провод.
- Зафиксировать кабель к трубе изолентой с обеих сторон во избежание его ухода внутрь канала при монтажных мероприятиях.
Соединительный узел лучше обмотать изолентой для лучше протягивания через трубу
Работая с гофрой, у которой отсутствует проволока, для укладки кабеля желательно привлечь помощника и соблюдать следующие правила:
- При протягивании нескольких проводов их нужно по всей длине сложить совместно и закрепить изолентой через каждые 40-50 см. При недостаточной жесткости кабелей расстояние составит 30 см.
- Конец провода, за который кабель просовывается в гофротрубу, желательно обмотать изолентой на 10-12 см. Это позволит эффективнее преодолевать препятствия внутри канала.
- Для укладки гибкого и тонкого провода изначально через полость протягивается проволока. После к ней фиксируется кабель. Далее – по аналогичной схеме, что и при работе с предусмотренной заранее струной.
Варианты протягивания провода через гофротрубу в одиночку либо с помощником
Специалисты могут укладывать электропроводку в гофре после ее крепежа на выбранной поверхности либо в углублениях после штрабления. При организации электропроводки в квартире и частном доме расстояние между розетками, выключателями, распределительными узлами незначительное, причем участки преимущественно прямые (максимум – 1-2 плавных изгиба). Поэтому затруднений с протяжкой кабеля не возникает.
Аналогичный подход часто используется при замене поврежденного провода на новый, т.е. без демонтажа отделочных материалов. Однако при монтаже снаружи зданий, к тому же на длинных участках, метод окажется малоэффективным. Лучше вначале уложить провод в гофротрубу, а после фиксировать ее (например, на стальном тросе).
С этой статьей читают: Труба гофрированная ПВХ 20 мм (характеристики)
Нормативы и правила прокладки кабеля в гофре
Требования государственных нормативных документов прямо не указывают на необходимость прокладки электрокабелей в гофре. Однако, из некоторых норм можно сделать однозначные выводы об использовании гофротрубы. Например:
— в таблице 2.1.3 ПУЭ
(рис.1) рекомендуется монтировать незащищенные и защищенные кабельно-проводные изделия в трубах из трудно/несгораемых материалов;
— п.7.1.37 ПУЭ
говорит о том, что электропроводка в помещениях должна выполняться заменяемой. Сделать это проще, если использован метод протяжки кабеля в гофре, ведь процедура замены электролинии, которая проложена в штробе или замоноличена, весьма трудоемка;
— п.3.58 СНиП 3.05.06-85
обязывает принимать меры по защите кабель-линий от механических повреждений.
Сменяемая проводка в монолитном строительстве
Многие интересуются, а как это сделать технически? В подавляющем большинстве такие протяжки применяются в странах, в которых распространены монолитные дома. Например, возводится небольшой дом, в котором при внутренней отделке не используется гипсокартон. Трубы, в которой будет проходить проводка, закладываются непосредственно в опалубку при заливке стен. В тех местах, где будут находиться розетки, вставляются деревянные или из пенопласта пробки ( пластмассовые подрозетники в процессе заливки бетоном деформируются). Далее выводится трубка, закрепляется, после чего заливается раствором. Когда опалубка застынет, ее разбирают, вынимают пробку, подрезают конец трубы и вставляют подрозетник и протягивается кабель. Данный способ практикуется во многих странах, особенно за границей. Приемлем ли он для нашей страны – уверен что нет. На всех «монолитных» объектах, на которых я работал проводку закладывают прямо в бетон, без возможности замены впринципе.

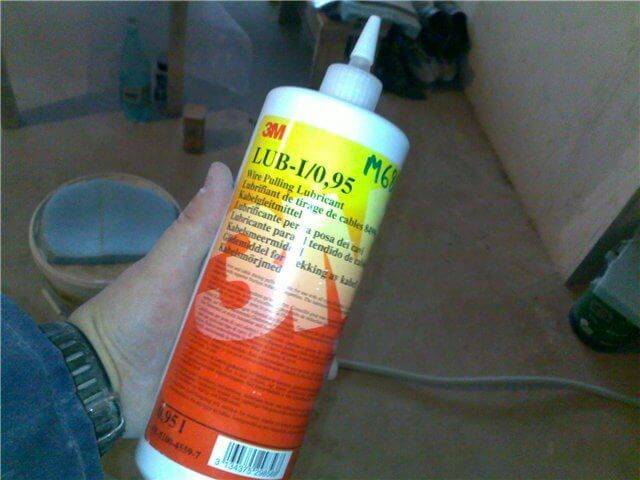

И еще один важный момент. Ни в коем случае не используйте для смазки кабеля масло. Для этих целей имеется специальный гель. В крайнем случае, можно использовать жидкое средство для мытья посуды типа фейри.
Игорь Анатольевич (с) 2016
Размеры и стоимость
Выбор размера гофры зависит в первую очередь от диаметра кабеля и от количества его жил. Эти данные сведем в единую таблицу:
| Площадь поперечного сечения провода, мм | Количество проводов, шт | Внешний диаметр гофры, мм |
| 1.5 | 2, 3, 4, 5 | 16,16, 20,20 |
| 2.5 | 2, 3, 4, 5 | 16,16, 20,25 |
| 4 | 2, 3, 4, 5 | 20,20,25,25 |
| 6 | 2, 3, 4, 5 | 20,25,32,32 |
| 10 | 2, 3, 4, 5 | 25,32,32,40 |
| 16 | 2, 3, 4, 5 | 32,32,40,40 |
| 25 | 2, 3, 4, 5 | 32,40,50,50 |
| 35 | 2, 3, 4, 5 | 40,50,50,63 |
| 50 | 2, 3, 4, 5 | 50,50,63, 63 |
| 70 | 2, 3, 4 | 50,63,63 |
| 95 | 2,3 | 63,63 |
| 120 | 2 | 63 |
| 150 | 2 | 63 |
Кроме того, выбор размера гофры зависит от участка прокладки электропроводки:
- К розеткам и выключателем —не менее 20мм;
- К приборам освещения и датчикам— от 16мм;
- От главной распределительной коробки или щитка — не менее 25мм;
- Соединение между двумя щитками — не менее −32мм;
- Штроба в перекрытии этажей — жесткая гофра диаметром не менее 40мм;
- Телефон, антенна, интернет- прочие слаботочные кабели-от 25мм.
Цены
Цена гофры зависит от материала, размеров, цвета, назначения и технических характеристик. Если обобщить —то самая дешевая- гибкая пластиковая гофра для внутренней отделки, а самая дорогая — металлическая.
Продается она в бухтах по 50 и 100 метров. Можно найти изделия в отрезках, они дороже.
Сведем приблизительную стоимость изделий в общую таблицу:
| Название | Тип | Внешний диаметр | Внутренний диаметр | Цена за метр, средняя |
| Гофра ПВХ | легкая | 16 мм | 11,4 мм | 2,4 руб |
| Труба защитная гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | от 7,5 руб/м |
| Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | от 8,9 руб/м |
| Труба ПНД красная двойная (двухслойная) | жесткая | 50 мм | 41,5 мм | 78,5 руб/м |
| Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | от 9,7 руб/м |
| Трубка ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | от 28 руб/м |
| Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | от 52 руб/м |
| Металлорукав оцинкованный | металл | 20мм | 18мм | От 32руб/м |
Главные отличия гофры для подземной прокладки кабеля от обычной
Двустенная конструкция: внешняя оболочка гофрированная, что гарантирует высокую прочность труб, а внутренняя стенка гладкая (так обеспечивается легкая протяжка кабеля по всей длине).
Стойкость к ударным нагрузкам и вибрации и одновременно пластичность в работе. Это позволяет использовать ПНД-гофру как для прокладки кабеля на открытых участках, так и в грунте или бетонной стяжке.
Двустенная гофротруба в бухтах укомплектована специальной протяжкой (зондом) — для удобства продевания кабеля вдоль длинных участков. Бухты встречаются длиной 20, 50 и 100 метров (больший метраж для разводки на частных объектах требуется редко).
Визуально гофротруба, пригодная к подземному использованию, также отличается от обычной серой ПВХ-трубы красным или оранжевым цветом (реже, в зависимости от производителя, встречается черный).
Применение ПНД труб для прокладки кабеля
В зависимости от того, какую трубу планируется использовать, прокладываться кабель может в земле, наземно или даже в помещениях. В последнем случае конструкция может размещаться в стенах из гипсокартона, кирпича или бетона.
Использование труб для прокладки кабеля под землей или в стенах предполагает следование определенной технологии, а также учет некоторых нюансов, например:
Такие трубы могут использоваться при температуре до -30 °С.
Если предполагается канальная траншейная прокладка, которая будет залегать глубже 2 метров, важно обустроить защитный слой. Как правило, им выступает бетонный канал, толщина которого — не менее 80 мм.
Изделия, которые располагаются горизонтально, могут быть забетонированы в фундамент сооружения.
При монтаже должна быть обеспечена полная герметичность всех имеющихся точек соединения.
Если в процессе эксплуатации возможно образование конденсата, требуется установка протяжной трубки для того, чтобы его отводить.
Герметичность соединений необходима для надежной защиты прокладываемого кабеля от пыли, различных загрязнений и влаги, поэтому все соединения требуется качественно уплотнять
Отметим, что самыми распространенными способами соединения считается использование компрессионных муфт, а также стыковая сварка.
Благодаря применению фитингов такие трубы можно удобно соединять в единый трубопровод с любой конфигурацией. В процессе монтажа обустраивать катодную защиту не требуется.
Важно учитывать крупный недостаток труб ПНД, который заключается в том, что изделие может поддерживать и распространять горение. В связи с этим их важно закрыть огнестойкими материалами — например, цементным растворов, бетоном, землей
Особенности и нюансы монтажа кабеля в гофре в земле
Монтаж кабельно-проводных изделий в гофре в земле не противоречит требованиям ПУЭ и профильных СНиПов
Важно правильно подобрать материал и диаметр гофротрубы, а также учесть все нюансы этой части электромонтажных работ. Ниже приведен список особенностей, которые следует учесть:
не стоит использовать гофру из обычного металла. Она быстро придет в негодность под действием коррозионных сил (влаги, химических соединений);
гофра из полимерного ПВХ — возможный, но не идеальный вариант. Этот материал недостаточно хорошо переносит перепады температур, может стать хрупким и начать «сыпаться»;
ПНД гофра — оптимальный выбор. Полиэтилен низкого давления отлично справляется со всеми «вызовами» подземной прокладки кабеля;
необходимо позаботиться о специальных защитных футлярах, которые будут надеты поверх гофры в каменистых местах кабель-трассы, на участках повышенной вероятности продавливания грунта и нарушения целостности электролинии (дороги и тропинки, близ деревьев, в неглубоких траншеях, около других трубопроводов). Футляры изготавливают из асбестоцементных труб или современных пластиковых материалов, в том числе разъемные в виде пары полуцилиндров;
при прокладке гофру вместе с кабелем нельзя натягивать, должна быть небольшая слабина или вообще волнообразная укладка;
нельзя забывать о заземлении брони защищенных кабелей и протяжке сигнальной ленты.
Назначение гофры в электропроводке
Электромонтажная гофра для укладки проводов
Гофру можно назвать одним из самых полезных и востребованных изобретений. Ее характерная особенность – переменное поперечное сечение. Труба имеет короткие участки с малым диаметром и тонкими стенками, а также участки с большим диаметром и толстыми стенками. Последние добавляют трубе жесткости, увеличивается ее сопротивляемость механическим воздействиям, а первые позволяют принимать различные формы и даже растягиваться в определенных пределах.
Благодаря прочности и гибкости изделие получило широкое применение не только при монтаже электропроводки, но и в воздуховодах вытяжки и систем вентиляции, в сплит-системах и кондиционерах для дренажа конденсата, в сантехнике для соединения с канализацией сливных сифонов, в автомобильной промышленности. Для электрических кабелей используется специальная гофра электромонтажная, изготовленная из ПВХ.
Цвет и тип гофры

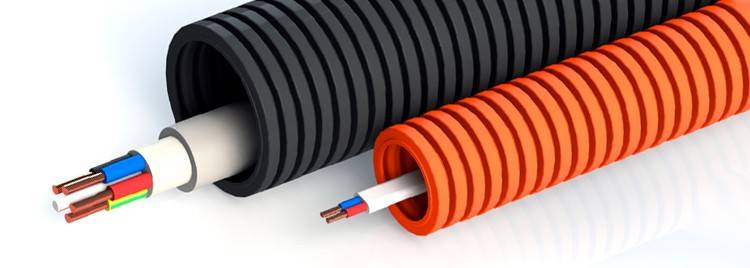

Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
- серый цвет это ПВХ – поливинилхлорид. Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
- черный и оранжевый цвет это ПНД – полиэтилен низкого давления
- синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
ПВХПНДПП ПП
Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры. Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки. Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение. При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется. Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава. С ПВХ проблем не будет.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит. Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи. Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
Чем крепить гофру к потолку?

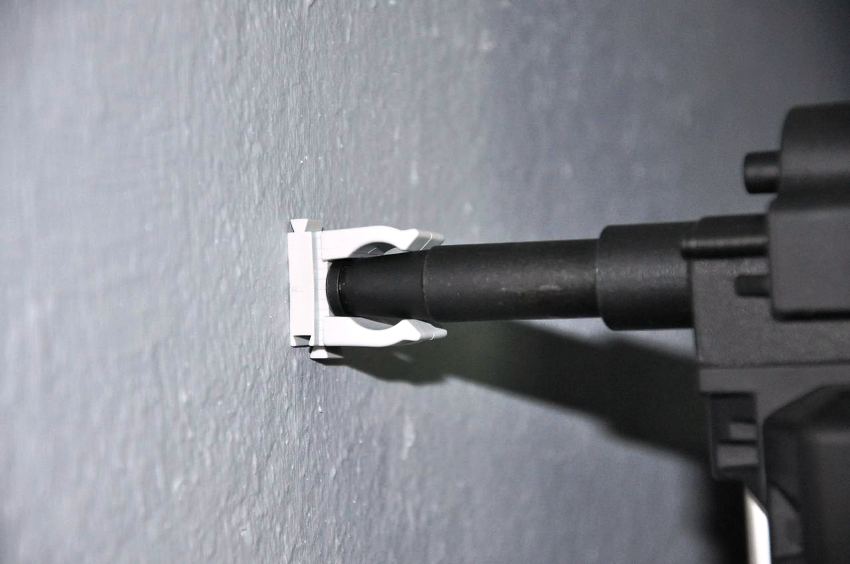

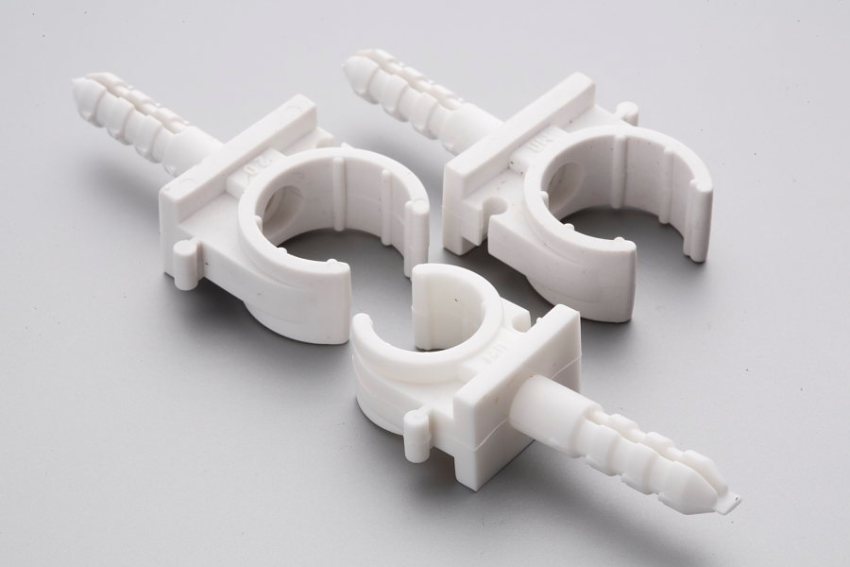

Для крепежа гофры сечением от 16 до 25 мм используются специальные клипсы. Они бывают 2-х видов:
Открытые.
Такой тип клипсов похож на изогнутые плоские рожки. Деталь удерживает гофрированную трубу за счет своей упругости. Сбоку клипсы оснащены сцепками, которые позволяют соединять их друг с другом. Благодаря этому облегчается монтаж, дальнейшее обслуживание электрической сети.
Модели с защелками применяются для гофры диаметром более 40 мм, а также при монтаже кабеля по потолку.
Закрытые.
Такой вид клипс похож на простой хомут. Деталь прижимает гофрированную трубу к той поверхности, к которой он крепится. Процесс можно механизировать, применяя монтажный пистолет. Туда закладывают обойму клипс, затем электромонтажник «пристреливает» гофру к потолку.

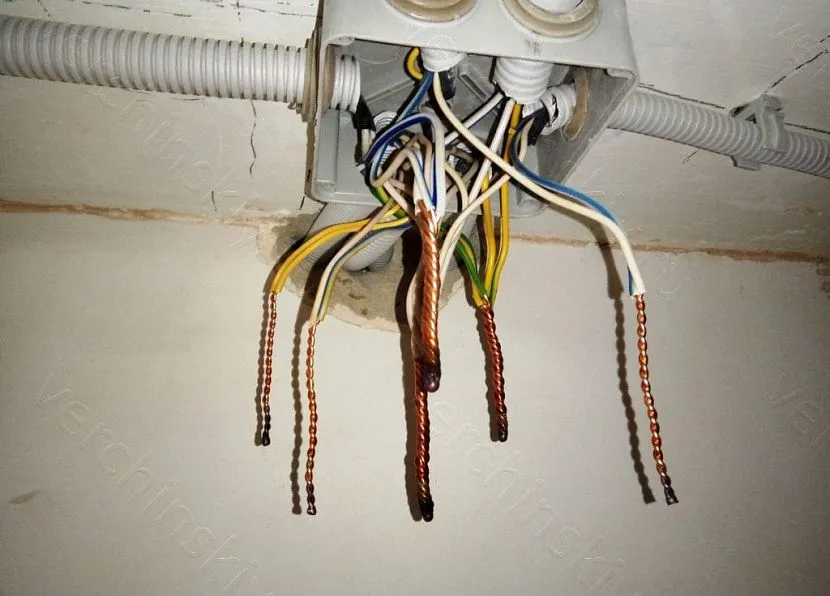

Щиток электрический Источник verchinskiy.ru
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
- Легкая. Имеет тонкую стенку и наивысшую степень гибкости. Рекомендована для прокладки под обшивкой в стенах и на потолках. Механическую нагрузку держит слабо.
- Средняя. Чуть толще чем легкая, но не настолько жесткая как тяжелая. Может использоваться в стенах и в стяжке. В стенах они хороши, но в стяжке лучше укладывать тяжелую гофру.
Это двустенная гофра — снаружи ребристая, внутри гладкая. С ней повторно затянуть кабель не проблема
- Тяжелая. Стенки толстые, гибкость низкая. Можно укладывать в стяжку, закапывать в землю. Для поворотов лучше использовать уголки или специальные муфты, так как минимальный радиус изгиба довольно большой. Они дают нормальную степень защиты как по влаге, так и по пылезащищенности.
- Армированная. Пластиковые оболочки наносятся поверх скрученной в спираль стальной проволоки. Это — лучший вариант для укладки в грунт и при подвешивании.
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности
Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.
Кабельная гофра может быть с протяжкой (правильное название «зонд») и без
Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.
Металлическая и метало-полимерная гофра
Металлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.
Как осуществляется монтаж: клипсы для гофры
Для монтажа гофрированной конструкции предлагается достаточный ассортимент аксессуаров, включая зонд для протяжки и клипсы для гофры 16 мм – цена в пределах 5 рублей за 1 шт.
Пластиковые скобы для монтажа можно комбинировать с гвоздями, если для такого крепления подходит материал поверхности.
В штробах (бороздах внутри стен) производится укладка под быстро застывающие растворы (алебастр или стартовую штукатурку).
Клипсы подбираются в зависимости от диаметра гофрированной трубы
Специальные клипсы для наружного монтажа выпускаются разного формата – с учетом диаметра труб, например, клипсы для гофры 20 мм. Возможно применение хомутов, оставшихся от строительно-монтажных работ, особенно для укладывания внутри вентиляционных и других коробов при совмещении коммуникаций.
Защищенный монтаж скрытых коммуникаций вполне возможно организовать своими руками, если гофрированное изделие правильно подобрано по диаметру. Для этого предварительно штробят стену, сделав разметку специальным инструментом, чтобы получилась бороздка. Ориентировочная цена прокладки кабеля в гофре за метр погонный уточняется у специалиста строительной фирмы. Размеры и стоимость укладки кабеля в гофре в смете отражаются заранее.
Открытый тип монтажа кабеля выполняют за стенами из ГКЛ и за натяжным полотном, используя скобы и специальные клипсы. Их устанавливают с одинаковым интервалом, исключающим провисание на горизонтальной поверхности. Кабель внутри теплого пола монтируется на специальную решетку.
В зависимости от материала стены, зажим может крепиться либо вкручиванием шурупа, либо в предварительно просверленное отверствие
Как видим, перед приобретением защитных изделий для электропроводки стоит учесть все характеристики и уточнить, как протянуть кабель в гофру. При укладке электрокабеля внутри гофры на большом отрезке желательно наличие зонда, чтобы упростить протяжку. Сверхтяжелая двойная гофра применима только для подземной укладки кабеля и внутри пола с повышенной нагрузкой. В бытовых условиях доступен самостоятельный монтаж легких изделий, если сечение кабеля будет меньше диаметра гофрированного рукава.
Виды
В зависимости от конструктивных особенностей, а именно конструкции, размера и материала, бывает гофра легкая, средняя, тяжелая и армированная.
Разновидности гофры
Легкая
Легкая — тонкостенная модель, обладающая повышенной гибкостью. Имеет низкую цену, удобна в работе. Актуальна тогда, когда электрическая трасса характеризуется множеством крутых изгибов. Недостаток заключается в минимальной прочности и защите от механического вида повреждений.
Обратите внимание! Часто ставится под частью обшивки. Простота работы с легкой гофрой как одно из преимуществ. Простота работы с легкой гофрой как одно из преимуществ
Простота работы с легкой гофрой как одно из преимуществ
Средняя
Более жесткая модель, которая подходит в качестве кабельной стенной электротехнической прокладки. Редко используется под стяжкой, поскольку это приводит к большому риску. Даже из-за незначительной деформации благодаря большому давлению бетона, может потеряться главное преимущество гофры — возможность стремительной смены электромонтажной проводки.
Тяжелая
Тяжелая гофра или гофрорукав обладает толстыми стенками и, соответственно, минимальной гибкостью, по сравнению с другими моделями. Ее можно размещать в открытой почве, имеющей бетонную стяжку. Если направление изменяется вручную, то нужно использовать уголки с тройниками, муфтами и ответвителями, поскольку есть большой радиус изгиба. Еще одним преимуществом является тот факт, что модель обладает повышенным классом защиты от пыли с влагой.
Долговечность службы тяжелой гофры как преимущество
Сверхтяжелая армированная
Сверхтяжелая армированная модель является улучшенной разновидностью. Внутренняя часть дополняется с помощью плетеной стальной сетки, повышающей разрывную прочность. Годится для уличного кабельного монтажа при помощи подвешивания на опорах и земельной прокладки. Гофра выпускается с частью зонда или без него. Вариант с зондом является более удобным в работе, потому что способен значительно упростить процесс пропуска кабеля при помощи защитного изделия.
Обратите внимание! Второй вариант неудобен из-за невозможности протягивания провода через уложенный вид гофры, имеющей изгибы. Промышленное использование сверхтяжелой армированной гофры как основное применение данной разновидности. Промышленное использование сверхтяжелой армированной гофры как основное применение данной разновидности
Промышленное использование сверхтяжелой армированной гофры как основное применение данной разновидности
Как осуществляется монтаж: клипсы для гофры
Для монтажа гофрированной конструкции предлагается достаточный ассортимент аксессуаров, включая зонд для протяжки и клипсы для гофры 16 мм – цена в пределах 5 рублей за 1 шт.
Пластиковые скобы для монтажа можно комбинировать с гвоздями, если для такого крепления подходит материал поверхности.
В штробах (бороздах внутри стен) производится укладка под быстро застывающие растворы (алебастр или стартовую штукатурку).
Клипсы подбираются в зависимости от диаметра гофрированной трубы
Специальные клипсы для наружного монтажа выпускаются разного формата – с учетом диаметра труб, например, клипсы для гофры 20 мм. Возможно применение хомутов, оставшихся от строительно-монтажных работ, особенно для укладывания внутри вентиляционных и других коробов при совмещении коммуникаций.
Защищенный монтаж скрытых коммуникаций вполне возможно организовать своими руками, если гофрированное изделие правильно подобрано по диаметру. Для этого предварительно штробят стену, сделав разметку специальным инструментом, чтобы получилась бороздка. Ориентировочная цена прокладки кабеля в гофре за метр погонный уточняется у специалиста строительной фирмы. Размеры и стоимость укладки кабеля в гофре в смете отражаются заранее.
Открытый тип монтажа кабеля выполняют за стенами из ГКЛ и за натяжным полотном, используя скобы и специальные клипсы. Их устанавливают с одинаковым интервалом, исключающим провисание на горизонтальной поверхности. Кабель внутри теплого пола монтируется на специальную решетку.
В зависимости от материала стены, зажим может крепиться либо вкручиванием шурупа, либо в предварительно просверленное отверствие
Как видим, перед приобретением защитных изделий для электропроводки стоит учесть все характеристики и уточнить, как протянуть кабель в гофру. При укладке электрокабеля внутри гофры на большом отрезке желательно наличие зонда, чтобы упростить протяжку. Сверхтяжелая двойная гофра применима только для подземной укладки кабеля и внутри пола с повышенной нагрузкой. В бытовых условиях доступен самостоятельный монтаж легких изделий, если сечение кабеля будет меньше диаметра гофрированного рукава.
