Что представляет собой напорная система?
В данном типе водоотведения перемещение стоков осуществляется при помощи специального насоса, а не под воздействием силы притяжения, как в самотечных системах. Это позволяет организовать подачу сточных вод к отводному патрубку, если он расположен выше нулевой точки.
Самотечная (А) и напорная (В) канализации
Насосные установки (станции) являются важным узлом напорного водоотведения, в зависимости от своего функционального назначения они могут быть:
Внутридомовыми, предназначенными для обслуживания отдельных зданий. Такие установки представляют собой герметичную емкость, оборудованную насосом и измельчителем. Небольшие габариты аппарата позволяют произвести его установку в подвале строения. Ниже приведен рисунок с изображением основных конструктивных элементов станции Сололифт.
Рисунок 2. Основные элементы насосной канализационной станции для частного дома Sololift
Обозначения:
- А – Верхняя крышка с угольным фильтром.
- В — трубка отвода с обратным клапаном, который играет роль задвижки при отключении вакуумного насоса. Допускается врезка в общий стояк.
- С – измельчитель.
- D – входной фильтр очистки.
- E – насосный механизм.
- F – резервуар.
— Наружными КНС, обслуживающими сразу несколько жилых строений. В этом случае в общую емкость с нескольких участков самотеком отводятся стоки (в том числе и ливневые), откуда они перекачиваются в центральный коллектор или очистную станцию.
Пример с использованием наружной КНС
В качестве примера можно привести оборудование Wavin, Rehau, Evac и т.д.
Из каких труб лучше делать НК?
Поскольку работающим насосом создаются перепады давления в системе, то задействованные в ней трубы и фитинги должны обладать:
- достаточной гибкостью;
- прочностью в местах креплений и стыков;
- устойчивостью к частому изменению давления.
Этим условиям отвечают чугунные раструбные и пластиковые трубы. Первые обладают достаточными прочностными и эксплуатационными характеристиками, а также довольно длительным сроком службы (25-30 лет). Но у чугунных изделий имеется ряд существенных недостатков:
- большой вес (усложняет монтаж и проведение ремонтных работ);
- материал становится хрупким на морозе, что требует обязательного утепления трубы, если глубина заложения выше горизонта промерзания грунта;
- трудоемкая технология соединения.
Перечисленные недостатки привели к тому, что трубы из данного материала практически не используются при прокладке канализационных систем.
Пластиковые (ПВХ) и полиэтиленовые трубы (ПНД) являются наиболее оптимальным вариантом для организации внешних и внутренних водостоков. Их основные преимущества:
- небольшой вес;
- материал труб не подвержен воздействию агрессивной среды;
- простая технология соединения;
- на внутренней поверхности не образуется отложений, что снижает вероятность заторов и необходимость использование вантуза для прочистки.
В качестве примера таких изделий можно привести продукцию Остендорф, Хемкор, Геберит, эти трубы полностью соответствуют нормам ГОСТ.
Трубы для внутренней и внешней напорной канализации
Обратим внимание, что для НК не подходят безнапорные канализационные трубы, предназначенные для самотечных систем внутри и снаружи здания. Стыки таких изделий не смогут противостоять перемене давления внутри системы, что приведет к образованию протечек
Соединение пластиковых труб в системе НК производится при помощи специальной паяльной станции. Описание технологии пайки можно найти на нашем сайте. Заметим, что существует и альтернативный вариант соединения при помощи клея, он может применяться только к специальным клеевым трубам.
Актуальные требования к укладке канализационных труб в траншею
Прежде чем приступать к выбору материала для канализации, необходимо ознакомиться с требованиями СНиП, чтобы приблизительно оценить расходы и объем работ, а также учесть сложность проведения укладки в данном регионе и климатических условиях.
При прокладке наружной канализации учитываются следующие факторы:
Расчетное количество сточных вод, которое планируется пропускать через систему в течение суток. Сюда входит коэффициент неравномерности потоков, так как большая часть поступает утром и вечером, когда вся семья находится дома и пользуется водой, техникой
Важно учесть осадочные стоки, если ливневая канализация подведена к основному септику. Диаметр труб в таком случае должен рассчитываться по самому большому объему.
Скорость наполнения септика
Учитывается количество человек в доме.
Климатические условия и глубина залегания канализации. По правилам СНиП трубы должны находиться ниже уровня замерзания грунта на 30 – 50 см, ориентируясь на верхний край изделия.
Нагрузка на почву – магистраль находится в частном или городском пешеходном секторе, под автомобильной дорогой с низким или интенсивным движением. Из этого следует, что при обустройстве канализации должны или могут не применяться дополнительные защитные механизмы – арматура, основания под трубы, упоры.
Наличие смотровых колодцев на поворотах и сложных участках системы с возможностью контроля.
Тип канализации – самотечная или напорная. Качество и прочность труб должны соответствовать уровню давления.
Необходимость очистительных сооружений – песколовки, жироловки, решетки, фильтры, отстойники.
Конечный способ очистки – на частной территории это может быть анаэробный септик, в городской системе — станция биологической очистки с помощью аэробных микроорганизмов с собственной лабораторией.
Смотровые колодцы
Смотровые колодцы – бетонное или полимерное сооружение, важный
объект канализационной сети. Он позволяет получить быстрый доступ к наиболее
важным ее участкам, тем местам, где вероятны протечки и повреждения.
Смотровой колодец
Смотровые колодцы предусматриваются в следующих местах:
- точки соединений;
- установки арматуры, фитингов;
- перемена направления, диаметра или уклона;
- на протяженных участках с промежутками:
Производители предлагают сборные железобетонные колодцы
разных конфигураций и параметров. Размер прямоугольного колодца выбирается,
исходя из данных о диаметре коммуникаций:
- до 600 м –1х1 м;
- от 700 мм – длина Ду+400 мм, ширина Ду+500 мм.
Но наиболее распространены колодцы с круглой горловиной. Они
наиболее удобны для эксплуатации. Для них в СНиПе указаны следующие параметры:
- 600 мм – 1 м;
- 700 мм – 1,25 м;
- 800-1000 мм – 1,5 м;
- 1200 мм – 2м.
Во всех колодцах следует предусмотреть возможность спуска и
оградить их, если диаметр превышает 1200 мм.
Вентиляция сетей
Вентиляция системы канализации устраивается, чтобы устранить
неприятные запахи и не позволить им проникнуть в дом. Вытяжную вентиляцию устраивают
вместе с внутренними стояками здания. Правила ее монтажа регулируются СП «Внутренний водопровод и
канализация».
Вентиляционная труба, поднимающаяся над крышей дома, защищается зонтиком и имеет расчетную высоту такую, чтобы скаты крыши и потоки ветра не мешали воздухоотведению.
Полезная литература
| 129.13330.2011 |
| 2.04.01-85 |
| 2.04.02-84 |
| 2.04.02-85 |
| 2.04.03-84 |
| 2.04.03-85 |
| 3.05.04-85 |
| 30.13330.2012 |
| 30.13330.2016 |
| 31.13330.2012 |
| 32.10330.2012 |
| 32.13330.2012 |
| 32.13330.2016 |
| 40-03-99 |
| 416-фз |
| 81-02-14-2017 |
| 902-09-22.84 |
Всё полезное о канализации — gidkanal.ru
5.3.6 Накопители сточных вод
5.3.6.1 Накопители сточных вод рекомендуется проектировать в виде колодцев с возможно более высоким подводом сточных вод для увеличения используемого объема накопителя. Для возможности забора стоков ассенизационной машиной глубина заложения днища накопителя от поверхности земли не должна превышать 3 м. Рабочий объем накопителя должен быть не менее емкости ассенизационной цистерны. При необходимости увеличения объема накопителя предусматривается устройство нескольких соединенных емкостей.
5.3.6.2 Накопитель изготовляется из сборных железобетонных колец, монолитного бетона или сплошного глиняного кирпича. Накопитель должен быть снабжен внутренней и наружной (при наличии грунтовых вод) гидроизоляцией, обеспечивающей фильтрационный расход не более 3 л/(м2-сут). Накопитель снабжается утепленной крышкой. Целесообразно снабжать накопитель поплавковым сигнализатором уровня заполнения. На перекрытии накопителя следует устанавливать вентиляционный стояк диаметром не менее 100 мм, выводя его не менее чем на 700 мм выше планировочной отметки земли.
5.3.6.3 Внутренние поверхности накопителя следует периодически обмывать струей воды.
Монтаж наружных сетей по СНиП.
Если соблюдать требования строительной документации, то можно правильно монтировать систему канализации и увеличить срок службы всей конструкции.
Важным моментом считается соблюдение угла наклона для труб, который обеспечивает самотек жидкости к очистным сооружениям. Согласно СНиП трубы укладывают с наклоном, направленным в сторону колодца. Наклон зависит от сечения трубы, но не более трех миллиметров на погонный метр.
Внимание! Важно точно определить подходящий размер труб, которые будут обслуживать дом, улицу. Если угол наклона будет превышать необходимый, то есть риск образования засоров в трубах
Если угол наклона будет превышать необходимый, то есть риск образования засоров в трубах.
В документации указаны требования и нормы, по которым определяют диаметр труб для сети канализации, обслуживающей разное число сооружений.
Если канализация служит отводом для более чем двух частных домов, то диаметр трубы должен превышать двести миллиметров, если канализация служит для транспортировки стоков для одного здания, то размер подходит сто-сто десять миллиметров. Колодцы располагают на ровных без перепадов участках. Во время создания проекта составляют план течения стоков с трубопроводом и всеми постройками, чтобы исключить вероятные затруднения во время монтажа.
На участках перепадов, поворотов канализационной сети устанавливают смотровые колодцы. Наличие промежуточных колодцев необходимо, если прямой участок сети превышает двадцать пять метров.
Весь трубопровод должен иметь изделия из одного материала, потому что различный материал имеет разный уровень деформации при тепловом расширении, что может повлечь разрушение всей сети.
Чугунные трубы
Чугунные трубы делятся на материалы из серого чугуна и ковкого чугуна. Серый чугун плохо сопротивляется динамическим нагрузкам: например, проезд машин над линией канализации. Ковкий чугун отлично выдерживает любые нагрузки и в отличие от других чёрных металлов не ржавеет.
Достоинства:
- высокая прочность,
- долговечность,
- устойчивость к низким и высоким температурам,
- простой монтаж,
- сопротивляемость коррозии.
Недостатки:
- большой вес,
- шероховатость внутренних поверхностей,
- неустойчивость к солям и солевым растворам,
- высокая стоимость.
Чтобы привезти и установить чугунные трубы понадобится специальная техника. Затраты на сам материал складываются с затратами на постройку канализационной системы. При этом после установки канализация не гарантирует долгий срок безупречной работы из-за возможности заиливания.
Выбор труб

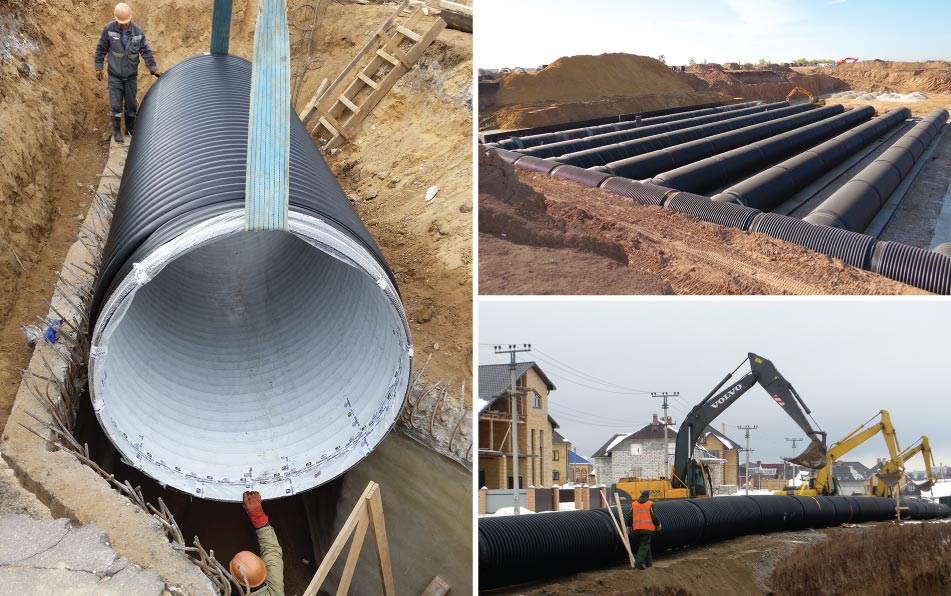

Для наружной канализации выпускают полимерные трубы рыжего цвета
Чугун и асбестоцемент обладают большим весом, поэтому канализацию из таких труб сложно прокладывать самостоятельно. Большой популярностью при устройстве внутренней системы стоков обладает поливинилхлорид – легкий, удобный и нетоксичный материал. Однако для наружной части он не подходит – во время сильных морозов повышается риск растрескивания стенок.
Полипропилен обладает такими преимуществами:
- высокая устойчивость к воздействию низких температур;
- химическая инертность;
- малый вес изделий;
- высокая механическая прочность;
- отсутствие коррозии;
- продолжительный срок службы;
- невысокий коэффициент шероховатости.
Полиэтиленовые трубы имеют существенное преимущество – они не лопаются даже при полном промерзании. Кроме того, эти изделия выдерживают температуру стоков до 95 градусов и устойчивы к воздействию агрессивных химических веществ. Срок эксплуатации полиэтиленовых изделий составляет 40 лет и более.
Особенности выбора труб:
- Полипропиленовые изделия должны быть гладкими.
- При выборе полиэтилена лучше приобрести гофрированные элементы. Они лучше подходят для устройства подземной магистрали, поскольку хорошо справляются с высоким механическим давлением (к примеру, если будут проложены под дорожкой из асфальта).
Из чего состоит внешняя канализация.
Канализация, проложенная снаружи здания, имеет сложную конструкцию, включающую повороты с трубами, смотровые люки, уклоны, емкости. Монтаж проводят согласно требованиям СНиП, учитывая технику безопасности.
Канализация состоит из таких элементов, как:
1.трубопровода, который содержит трубы разного размера и длины.
2.колодцев, их количество зависит от ситуации, бывают:
-ревизионного типа.
-дренажного типа.
-перепадного типа.
-поворотного типа.
4.выпусков и приемников. Через выпуски стоковые воды перетекают в емкость для очистки.
5.локальных очистных конструкций: септиков либо аэраторов. Количество очистных сооружений определяет регламент. Стоки после процедуры очистки впитываются в грунт, либо утекают в водоемы. Иногда ее собирают в емкости, чтобы в дальнейшем применять в быту.
Внимание! Автономная канализация обязательно включает септик либо аэратор. 5.насосной станции
Данные сооружения не применяют для всех типов канализации, а используют лишь тогда, когда надо подать стоки для очистки частями
5.насосной станции. Данные сооружения не применяют для всех типов канализации, а используют лишь тогда, когда надо подать стоки для очистки частями.
6.из элементов, помогающих работе системы, к примеру оборудование для монтажа.
Устройство канализации в доме своими руками
Большая часть построек частного сектора имеет один этаж. Там же, где их два, санузел расположен на первом этаже. Современные проекты частной застройки предусматривают размещение сантехники на каждом этаже, но примыкают все объекты к общему стояку. В качестве примера рассмотрим стандартное одноэтажное строение, где необходимо провести канализацию своими руками.
Итак, необходимо разместить мойку на кухне, умывальник и ванную/душевую кабину в ванной комнате и унитаз в туалете.
Ванная комната и туалет бывают совмещенными или раздельными. В любом случае слив для них будет общим, потому распределение точек слива в помещении нужно делать таким образом, чтобы до «стояка» (основная труба диаметром 110 мм, которая будет выводить стоки на улицу) расстояние было минимальным.
Кухня, где располагается мойка, по проектным документам часто имеет смежную стену с ванной или туалетом. В таком случае никаких сложностей не возникает. Если же кухня отдалена от основного стояка, необходимо прокладывать отдельный слив до его соединения со стояком. В зависимости от ситуации, это можно сделать как в периметре дома (подведение слива входит в стояк, куда входят сливы от умывальника и ванной/душа), так и за периметром (если размещение кухни и санузла не позволяет свести трубы в периметре, они выводятся за пределы дома, где могут соединяться или входить в сливную яму по отдельности).
Вышеописанные сложности вызваны тем, что для качественного стока воды необходимо соблюдать уклон канализации, что не всегда возможно сделать в ситуациях, когда расстояние от точки до точки велико. Уклон канализации должен составлять определенный процент в зависимости от диаметра трубы. Смотрите значения уклона канализации в зависимости от диаметра трубы на рисунке ниже.
Прокладка труб канализации производится под полом. Большинство построек имеют деревянные полы, приподнятые над уровнем земли. Полости под полом пустые, что дает массу вариантов решения проблемы. Уклон измеряется строительным уровнем или отметками на кладке, по которым должна проходить труба. Собранные пролеты труб тестируются на промежуточных этапах заливкой воды в систему и контролем ее слива
Важно, чтобы нигде не застаивалась и малая часть, поскольку там образуется засор, устранять который после настила пола будет сложно. Уклоны канализации больше 5% допустимы, если это продиктовано удобством размещения системы или запасом расстояний под полом
Финальная сборка
Когда от мест каждого слива стоки выведены в конечное место, предстоит финальная сборка. ПВХ трубы для канализации имеют все необходимые колена и переходники, а также тройники с различными переходами, позволяющие состыковать вместе сливы от мойки, душа и стиральной машины. Далее совмещается стояк и слив от унитаза. После завершения работ требуется финальное тестирование с большой нагрузкой, чтобы устранить протечки, если таковые появятся и избежать засоров и скопления воды.
Выпуск канализации за периметр дома производится на глубине не менее 300 мм. Зависит она от климатических особенностей региона, а также от уклона участка, близости грунтовых вод, которые влияют на глубину сливной ямы.
На каждой из точек слива, кроме унитаза, из гибкого шланга составляется колено, в котором постоянно стоит небольшое количество воды, так называемый водяной затвор, исключающий проникновение неприятного запаха из слива. В случае необходимости, прочистить засор в таком колене дело 10 минут.
Инженерные наружные сети водоснабжения объектов строительства
С незапамятных времен существует проверенный способ обеспечения водой человека. Это копка неглубокого колодца и отбор воды из поверхностного слоя грунтовых вод.
Водоснабжение может быть централизованным из общей разветвленной сети системы водоснабжения всего города или любого другого населенного пункта, а также локальным (местным, автономным) при отсутствии центральной системы подачи воды к зданиям на данном участке.
Централизованные водопроводные сети включают в себя наличие:
- водозабора, которым может быть любой открытый водоем, будь то река, озеро, глубинная скважина;
- стационарного комплекса подготовки, очистки воды, приведение ее в соответствие санитарным нормам для последующей подачи в распределительную разветвленную сеть и доставки питьевой воды потребителям;
- перекачивающей насосной станции, осуществляющей прохождение воды под определенным давлением по трубам до конечного потребителя;
- запорной арматуры, колодцев обслуживания и точек подключения объектов водоснабжения.
Утепление труб наружной канализации
Утепляют трубы наружной канализации только в том случае, если они проложены выше уровня промерзания грунта, в остальных случаях утепление не требуется. В качестве утеплителя применяются теплоизоляторы соответствующие следующим требованиям:
- Простотой монтажа;
- Герметичностью;
- Низкой стоимостью;
- Большим ресурсом использования;
- Низким коэффициентом теплопроводности;
- Влагостойкостью;
- Биологической активностью;
- Устойчивостью к химическим и механическим воздействиям.
В основном к таким материалам относятся различного рода утеплители, такие как минеральная или базальтовая вата, стекловата, пенопласт, пенополистирол и пеноплекс, а также скорлупа ППУ. Самым дешевым вариантом считается пенопласт, а самым дорогостоящим скорлупа ППУ.
Независимо от того каким материалом будет утепляться канализация требуется выполнять все действия в строгой последовательности. В первую очередь нужно выкопать траншею с запасом глубины приблизительно на десять сантиметров. Это необходимо для укладки амортизационной подушки. После этого трубопровод разложить по всей длине и убедиться в надежности соединений. На трубу надеть уплотнитель и плотно его зафиксировать. В основном для этого используется скотч, которым выполняют обмотку обработанной трубы. Одним из завершающих этапов является засыпание песком и его утрамбовка
На данном этапе нужно делать все очень осторожно, так как есть риск повредить утеплитель. В завершении траншея засыпается землей в виде холмика
Вентиляционная система канализации
При монтаже наружной канализации также стоит позаботиться и о вентиляции, которая поможет обеспечить следующее:
- Выровнять давление;
- Увеличить приток свежего воздуха;
- Обеспечить бесшумную работу канализации;
- Устранить неприятные запахи.
Многие владельцы домовладений игнорируют данный этап, что со временем приводит к неприятным последствиям, таким как снижение эффективности работы канализации и появление неприятных запахов. Решения в такой ситуации только одно обустройство вентиляции. По расположению вентиляционная система бывает двух видов: внутренняя и наружная.
Для обустройства вентиляции наружной канализации в большинстве случаев применяется фановая труба, которая служит продолжением внутреннего стояка. Она относится к внутренней канализационной системе. Чтобы такая труба работала эффективно, она должна быть выведена над крышей. Стоит учесть тот фактор, что размещать фановую трубу необходимо подальше от дверных проемов и окон. Кроме фановой трубы еще используется воздушный клапан, размещенный сверху стояка. Его монтаж намного проще фановой трубы и может быть выполнен в уже построенном и функционирующем доме. Сделать воздушный клапан можно также самостоятельно, используя подручные материалы. Эта довольно простая конструкция способна не только перекрывать движение теплого воздуха, но и защищать водопроводные трубы от изморози в холодное время года.
Какие материалы применяют для наружного типа канализации.
Важным пунктом во время монтажа канализационной системы является выбор подходящего материала трубопрокатов и других элементов конструкции. По трубам передвигаются стоки, которые имеют агрессивный состав, поэтому материалы сети должны быть устойчивы к данной среде.
Внимание! Чаще всего для наружной сети канализации используют современный материал – полимер. Чаще всего применяют трубы, изготовленные из полимерных материалов, в том числе пластика
Металлические трубопроводы требуют более трудоемкого монтажа
Чаще всего применяют трубы, изготовленные из полимерных материалов, в том числе пластика. Металлические трубопроводы требуют более трудоемкого монтажа.
Если применяют открытый вариант прокладки, то полиэтиленовый материал не подходит, он изменяется от воздействия солнечных лучей, теряя свойства, разрушаясь. При необходимости применения труб из полиэтилена в данных условиях, требуется защитный кожух. Им могут служить старые трубы из стали.
Самым надежным вариантом считается применение трубопрокатов из поливинилхлорида. Материал имеет низкую цену, высокую прочность, устойчив к УФ-лучам. Монтаж труб прост по отношению к трубопрокатам из стали. Трубы ПВХ имеют разное соотношение сечения, длины, толщины стенки. Параметры можно найти в специальной таблице.
Трубы из поливинилхлорида могут применять для напорной и безнапорной сети.
Основные правила устройства канализации
Чтобы канализация выполняла свои функции, чтобы избежать
заторов, деформаций и протечек, СП предусмотрены ряд рекомендаций, которые необходимо учитывать
как на этапе подготовки схем и проекта, так и непосредственно при устройстве наружных сетей канализации.
Диаметр труб
Одной из основных характеристик труб является их диаметр. Этот
параметр влияет на пропускную способность сети.
В СНиПе указаны наименьшие допустимые параметры труб:
- уличная сеть – Ду 200 мм
- внутриквартальная – Ду 150мм
- ливневка уличная и внутриквартальная – Ду 200 мм
и 150 мм соответственно; - при поступлении в канализацию не более 300
м3/сут вод возможно использование труб диам. 150 мм.
Расчетная скорость течения вод
Чтобы предотвратить заиливание труб,
необходимо учитывать скорость, с которой движутся стоки, заполнение системы и
наличие твердых взвешенных частиц. Эти данные содержатся в таблицах СНиПа, и для наружной канализации Ду
150-250 мм они следующие:
- минимальная скорость: 0,7 м/с;
- максимальная скорость: 8 м/с и 4 м/с для труб из
металла и прочих; - для ливневки: 10 м/с и 7 м/с для труб из металла
и прочих соответственно.
Уклон трубопровода
Уклон — критический параметр при подготовке проектной
документации и проведении работ. Особенно актуально для самоточных систем, в которых
движение стоков происходит под воздействием сил гравитации. Если правильный
уклон не будет соблюден, то канализация не будет функционировать правильно, это
приведет к застоям стоков, неприятному запаху, заиливанию и заторам.
Уклон рассчитывается как отношение перепада глубины залегания
трубы к одному метру ее длины.
| Наименование | Нормативный уклон |
| Лотки с покрытием из асфальта | 0,003 |
| Лотки с покрытием из тротуарного камня, щебня | 0,004 |
| Булыжная мостовая | 0,005 |
| Отдельные лотки и кюветы | 0,006 |
| Водоотводящие канавы | 0,003 |
| Лотки, выполненные из ПВХ и полимербетона | 0,001-0,003 |
Для инженерных сетей, устроенных в небольшом доме, например,
таунхаусе, и занимающих меньшую площадь, чем городские, принят следующие
значения:
| Диаметр | Уклон |
| 50 мм | 30 мм/1000 мм |
| 110 мм | 20 мм/1000 мм |
| 160 мм | 8 мм/1000 мм |
| 200 мм | 7 мм/1000 мм |
Если рельеф не позволяет иного, уклон можно уменьшать до
0,007-0,008.
Дождеприемные сети входят в общую канализацию с уклоном
0,002.
Глубина устройства
Критически низкие или высокие температуры имеют негативное
влияние на трубы. Кроме того, в зимний период времени при высоком залегании
труб жидкость в них может замерзнуть, образовывая ледяные пробки. Глубина
определяется в результате технологического расчета и с учетом данных о
местности местности, в которой происходит устройство трубопровода. Обычно он
закладывается на глубине 0,5-0,8 м ниже уровня промерзания почвы.
При определении глубины залегания также учитываются:
- материал;
- диаметр;
- тип грунта;
- способ монтажа.
Основание под коммуникации выбирается после изучения несущей
способности грунтов. Если монтаж осуществляется не в болотистой местности, не
на скальных, плывунных или просадочных грунтах, то трубы укладываются на
подготовленное дно траншеи.
В скальных породах делают песчаное основание толщ. минимум
100 мм, которое предотвращает повреждение материала. Как правило, для его
устройства используют местный мелкий песок. Для болот и просадочной почвы
устраивают искусственное основание, которое намного прочнее и не позволяет сети
проседать.
Для напорных трубопроводов рекомендуется предусмотреть
монтаж арматуры.
Выпуски сточных вод в водные объекты
Выпуски сточных вод – это специальные сооружения, целью которых является обеспечение сброса сточных вод в водный объект. При выборе типа выпуска и места его расположения исходят из того, чтобы было обеспечено как можно более полное смешение сточных вод с водой. Поэтому выпуски всех типов надлежит размещать в местах с повышенной турбулентностью, т. е. на порогах, в протоках, сужениях и т. д.
Выпуски классифицируются:
- по месту расположения: береговые, русловые;
- конструкции: затопленные, незатопленные, сосредоточенные, рассеивающие и эжекторные.
Конструкция выпусков принимается с учетом требований судоходства, режимов уровней волновых воздействий, а также морфологических, гидрологических характеристик водотоков, геологических условий и режима переформирования русел.
Береговые выпуски могут быть затопленные и незатопленные.
Затопленный выпуск представляют собой береговой колодец с выходом сточных вод под уровень воды в водном объекте.
Незатопленный береговой выпуск устраивается в виде открытого быстротока, канала, консольного сброса (рисунок 24).
Из-за небольшой эффективности смешения сточных вод береговые выпуски используют в основном для сброса поверхностных и условно чистых сточных вод.
Рисунок 24 – Незатопленный береговой выпуск: 1 – бетонная стенка; 2 – лоток
Русловой выпуск представляет собой трубопровод, выдвинутый в русло реки. Выпуски этого типа подразделяются на сосредоточенные, рассеивающие и эжекторные (рисунок 25).
Рисунок 25 – Схемы русловых выпусков: а – сосредоточенный; б – рассеивающий; 1 – береговой колодец; 2 – бетонный оголовок; 3 – оголовки с насадками
Сосредоточенный русловой выпуск заканчивается оголовком в виде бетонного блока. Трубопроводы русловых выпусков проектируются из стальных труб с усиленной изоляцией или пластмассовых труб с укладкой их в траншеях.
Рассеивающие выпуски имеют горизонтальный участок трубопровода, по всей длине которого расположены несколько оголовков или сделаны прорези. Такой участок может быть расположен в канаве с засыпкой или приподнят над дном реки.
Эжекторные выпуски имеют несколько эжектирующих насадков на трубопроводе.
Оголовки предназначены для увеличения скорости истечения жидкости, бывают различных конструкций (рисунок 26).
Рисунок 26 – Оголовки рассеивающих выпусков а – с конусным рассекателем; б – с отводом и соплом; в – без насадки; 1 – распределительный трубопровод; 2 – рассекатель; 3 – сопло; 4 – гравийная засыпка
Ливнеотводы предусматриваются в виде:
- выпусков с оголовками в форме стенок с открылками – при неукрепленных берегах;
- отверстия в подпорной стенке – при наличии набережных.
Ливнеспуски проектируются в виде камеры с водосливным устройством, рассчитанным на сбрасываемый в водный объект расход воды. Конструкция водосливного устройства принимается в зависимости от местных условий (местоположения ливнеспуска на главном коллекторе или притоке, максимального уровня воды в водном объекте).
Просмотров: 624
