Прокладка электрического кабеля в земле: условия и порядок выполнения работ

Виды защитных труб

Начало проведения земляных работ

После того, как был выбран данный способ прокладки кабеля для уличного освещения, не стоит сразу же приступать к рытью траншеи. Перед тем как приступать к непосредственным земляным работам, нужно получить все необходимые разрешения, а также утвердить проект, который должен содержать в себе все замеры и параметры для траншеи и других аспектов работ.

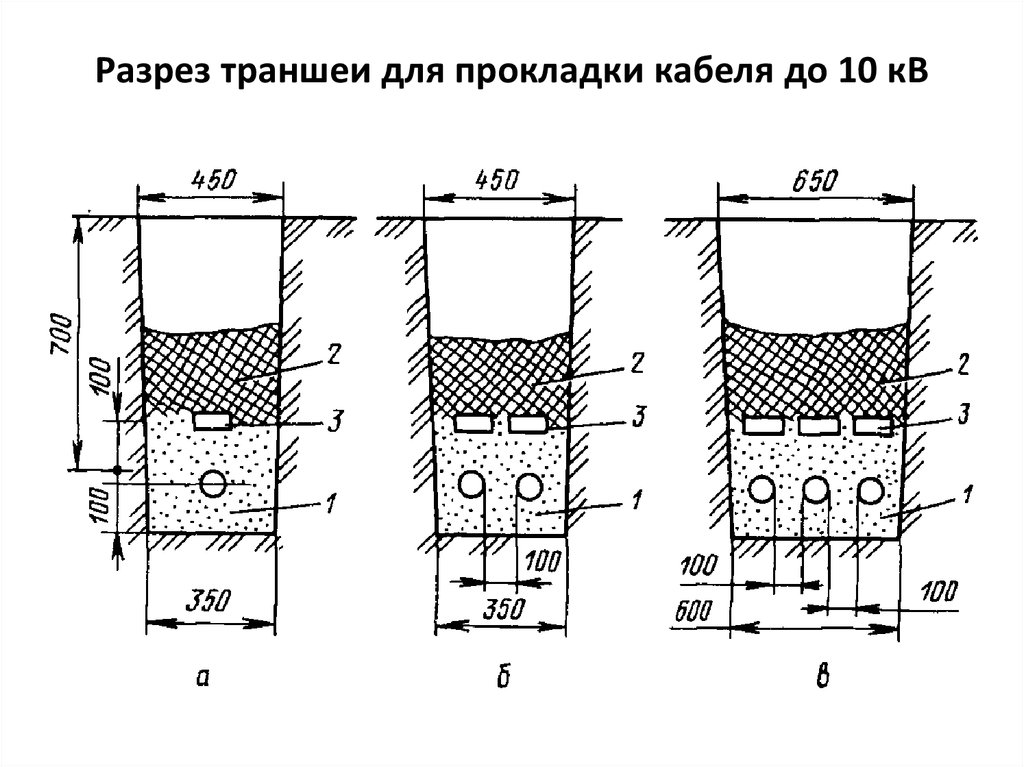

Траншея для кабеля

Чтобы пройти все организации за один раз и получить желаемое разрешение, необходимо изучить геоподоснову и внести в нее вашу систему питания для уличного типа освещения.
После этого для создания траншеи по всем правилам и нормам, необходимо провести следующие манипуляции:

• замерить территорию участка в месте проведения работ;
• далее провести разметку будущей траншеи. Для этого следует использовать специальный прибор — нивелир. Он также поможет определить точное место расположения осветительных опор по созданному ранее проекту;
• по разметке выкопать в земле траншею.

На этом этап создания траншеи заканчивается и можно приступать к непосредственной прокладке, согласно созданному проекту.

2.3.101

При наличии по трассе кабельной линии блуждающих
токов опасных величин необходимо:

1. Изменить трассу кабельной линии с тем, чтобы обойти
опасные зоны.

2. При невозможности изменить трассу: предусмотреть меры по
максимальному снижению уровней блуждающих токов; применить кабели с повышенной
стойкостью к воздействию коррозии; осуществить активную защиту кабелей от воздействия
электрокоррозии.

При прокладках кабелей в агрессивных грунтах и зонах с
наличием блуждающих токов недопустимых значений должна применяться катодная
поляризация (установка электродренажей, протекторов, катодная защита). При
любых способах подключения электродренажных устройств должны соблюдаться нормы
разностей потенциалов на участках отсасывания, предусмотренные

Необходимость защиты кабельных линий от коррозии должна
определяться по совокупным данным электрических измерений и химических анализов
проб грунта. Защита кабельных линий от коррозии не должна создавать условий,
опасных для работы смежных подземных сооружений. Запроектированные мероприятия
по защите от коррозии должны быть осуществлены до ввода новой кабельной линии в
эксплуатацию. При наличии в земле блуждающих токов необходимо устанавливать на
кабельных линиях контрольные пункты в местах и на расстояниях, позволяющих
определять границы опасных зон, что необходимо для последующего рационального
выбора и размещения защитных средств.

Для контроля потенциалов на кабельных линиях допускается
использовать места выходов кабелей на трансформаторные подстанции,
распределительные пункты и т. д.

Прокладка электрокабеля подземным способом: требования ПУЭ

Не будем ходить вокруг да около, а просто перечислим их по пунктам – не все, а только основные. Большинство из них касается действительно прокладки силового кабеля в грунте. Начнем по порядку.

1. Глубина прокладки кабеля в земле. Если вы думаете, что достаточно закопать провод на глубину, чтобы не повредить его лопатой в процессе земляных работ, то это будет неправильно. На самом деле глубина погружения провода в грунт обусловлена еще и таким понятием, как промерзание и пученье почвы, которые могут принести непоправимый урон. Эти факторы могут просто порвать кабель, и дай бог, чтобы это обошлось без серьезных последствий, связанных с жизнями людей. ПУЭ определяют глубину залегания подземного провода как 0,75м, не менее – опять же, следует понимать, что это относится к маломощным проводам.
2. Защита от механических повреждений – как вариант, может использоваться или специальная труба или гофрошланг ПНД. Это не перестраховка, а защита от повреждения льдом зимой и вообще от повреждения грунтом. Некоторые специалисты могут даже утверждать, что такая дополнительная защита позволит в случае выхода кабеля из строя легко его заменить – здесь ситуация неоднозначная и в большинстве случаев зависит от времени, которое пролежал кабель в грунте (труба может попросту разрушиться). Так что рассчитывать на такой исход событий не стоит.
3. Подсыпка траншеи песком также является немаловажным фактором, обеспечивающим защиту подземных проводов от повреждения – она исключает контакт кабеля с твердыми частицами почвы. Подсыпка осуществляется в два этапа – на дно траншеи слоем в 10см и поверх уложенного кабеля таким же слоем. Получается так, что кабель находится внутри песка. Подсыпка и засыпка должны быть качественно утрамбованы.
4. Сигнальная лента – это своего рода маяк, наткнувшись на который, следует призадуматься над вопросом, копать глубже или нет? Лента укладывается ровно над кабелем – по глубине расстояние между проводом и сигнальной лентой должно составлять ориентировочно 250мм. На такое расстояние штык лопаты может уже достать. Для высоковольтных кабелей роль такого маяка выполняет либо слой кирпича, плотно уложенного рядами, либо бетонная плита.

5. Слабая, как говорят в народе. Подземный кабель не должен быть туго натянут – не нужно экономить метраж. Такой подход к делу обязательно выльется боком – плотно натянутый кабель легко может порваться даже при незначительных подвижках почвы. Технология прокладки кабеля в траншее предписывает делать определенный запас, который выражается в его укладке небольшими волнами по горизонтали.

Это что касается основных требований, согласно которым производится устройство подземных линий электроснабжения. Кроме них существуют и другие нормы, которые предписывается соблюдать в некоторых неординарных ситуациях. Среди них можно выделить две, которые встречаются наиболее часто.

1. Прокладка кабеля под дорогой – даже под грунтовкой. Однозначно должна производиться в толстостенной стальной трубе – в этих местах давление от проезжающих (пусть даже очень редко) автомобилей может вызывать подвижки грунта, которые, в свою очередь, приводят к порыву линии электропередач.

2. Несколько параллельно идущих кабелей. Здесь, конечно, все зависит от мощности этих кабелей, но в целом нужно понимать, что два провода в одну трубу запихивать не нужно – в случае пробоя один может повредить другой. Их надо запечатать в бронерукав по отдельности и разнести друг от друга на расстоянии 150мм как минимум. Над каждым отдельно взятым проводом должна быть уложена сигнальная лента.

В заключение темы добавлю только одно – прокладка кабеля в земле, а вернее его засыпка, не должна проводиться без предварительной проверки. Нужно убедиться в целостности жил провода и только после этого полностью закрывать траншею грунтом. На визуальный осмотр кабеля лучше не надеяться – по хорошему, его нужно прозвонить.

Мы живем в такой интересной стране, где многие правила нарушаются из принципа или просто по нашей исконно русской традиции – авось пронесет. Требования, которым должна соответствовать прокладка кабеля в земле, не являются исключением и в частном порядке они игнорируются сплошь и рядом. Естественно, такие умельцы впоследствии расплачиваются за свою халатность – одни в большей степени, другие в меньшей, но факт остается фактом и он, как говорится, налицо. Правила нужно соблюдать, и если они предписаны, то нарушать их всегда обходится себе дороже.

Автор статьи Александр Куликов

Наружные электропроводки

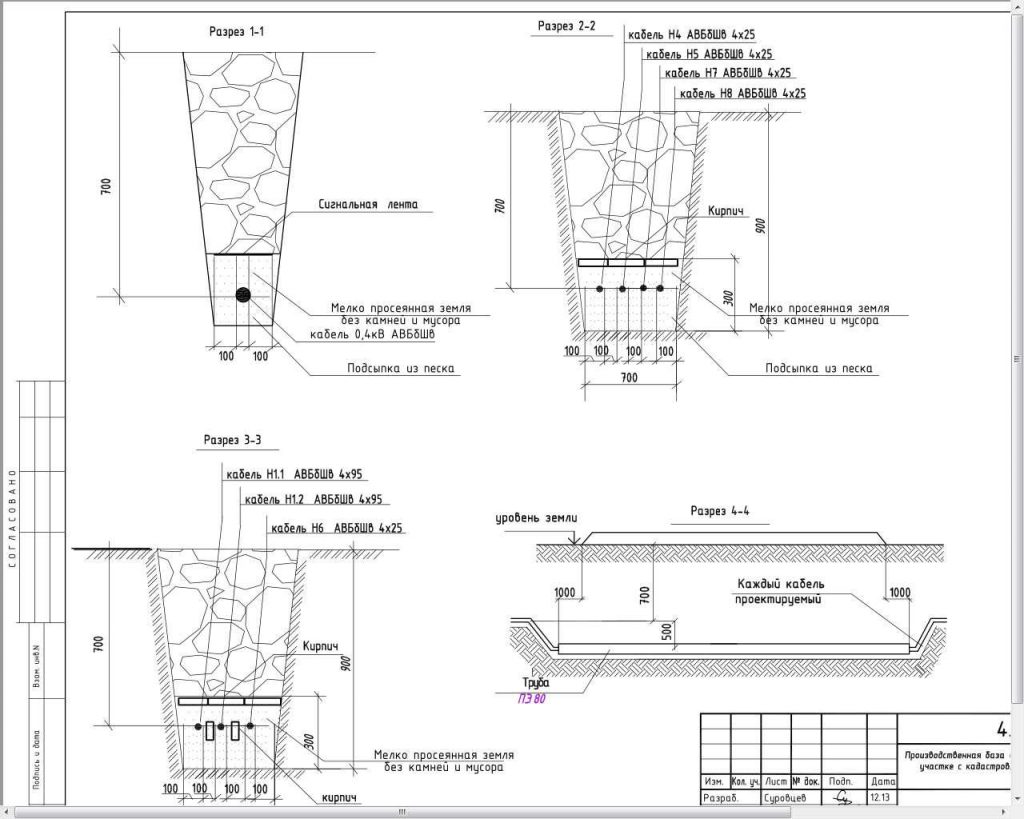

Этапы прокладки кабельных линий в грунте

Работа выполняется в следующем порядке.

1. Выбирается трасса прокладки и производится разбивка ее на местности. Составляется проект, согласно которому земляные работы согласовываются со всеми организациями и предприятиями, чьи коммуникации могут быть в земле.
2. С помощью землеройной техники производится рытье траншеи. В особо сложных и ответственных случаях (если рядом есть другие инженерные коммуникации) земельные работы выполняются вручную.
3. По всей длине прокладки силовой линии на дне траншеи устраивается песчаная подсыпка. Такая подушка может быть также устроена из мелкой земли, очищенной от камней и строительного мусора.
4. В том случае, если необходима дополнительная защита кабеля (предусмотренная проектом), укладываются асбесто-цементные или трубы из ПВХ.
5. Кабель подготавливается к прокладке. Распаковываются барабаны и устанавливаются на кабелеукладчики. Небольшой длины — укладывают и выравнивают рядом с траншеей.
6. Выполняется собственно прокладка силовой линии, в том числе и протяжка в трубах.
7. При необходимости, устанавливаются соединительные муфты. Их места расположения наносятся на схему прокладки.
8. Если предусмотрено проектом – производится защита силовой линии бетонными плитами или красным кирпичом, укладывается сигнально-предупредительная лента.
9. Кабель засыпается слоем земли, очищенной от камней и составляется акт скрытых работ.
10. Производятся испытания изоляции на пробой, измерения ее сопротивления и затем — полная засыпка траншеи грунтом.
11. Устанавливаются реперные столбики и предупредительные охранные таблички.

Все работы выполняются строго в указанном порядке силами бригад, в состав которых должны входить аттестованные специалисты, обладающие необходимыми навыками и знаниями

Особое внимание следует уделять правилам техники безопасности

Оглавление ПУЭ

Прокладка временных кабелей

При монтаже временных электротрасс необходимо строго следовать нормам и правилам, которые определены ПУЭ, СНиПами и СП. В дополнение к перечисленным в разделе о подключении оборудования приводим еще несколько важных требований:

нельзя допускать перекрещиваний кабельных изделий (п.2.3.14 ПУЭ);

при горизонтальной прокладке временных кабелей необходимо их жесткое закрепление в концевых точках, по обеим сторонам изгибов, возле муфт и заделок (п.2.3.15);

вертикальный монтаж не должен вызывать деформации оболочек и нарушения целостности соединений под влиянием собственного веса кабель-линии (п.2.3.15);

места закрепления небронированных кабелей защищаются специальными прокладками (п.2.3.15);

следует защищать электролинии от внешнего перегрева выше допустимых показателей (п.2.3.15);;

для открытого монтажа запрещено использовать кабельные изделия с горючим изоляционным слоем из полиэтилена (п.2.3.40).

Примерная схема временного электроснабжения

Дополнительные требования

Существует также ряд второстепенных требований к укладке кабеля:

• От линии водопровода и канализации отступают не менее одного м. Расстояние от газопровода – свыше двух м.
• Участки повышенной нагрузки, например, подъездные дороги, места парковки, рекомендуется избегать. Их обходят по периметру.
• Кабельный канал вдоль трамвайных путей укладывается на расстоянии 2,75 м от оси пути.
• Возле автодорог силовые магистрали прокладывают по внешней стороне кювета или основания насыпи, отступив не менее 1,5 м от бордюрного камня.
• В местах пересечения с водоотводами, водопроводной или газопроводной сетью, возле больших камней и фундамента кабель помещают в защитную оболочку.

От фундамента здания канал располагают не ближе 0,6 м. Более близкое расположение запрещено нормативными документами. Это связано с возможными смещениями грунта или строения, способными вызвать нарушение линии электропривода.

Пересечения токоподводящих трасс следует избегать. Если это неизбежно, то оба провода помещают в защитный футляр из гофроканала, ПНД или металлической трубы. Их длину выбирают такой, чтобы она отступала от точки пересечения более чем на 1 м в обе стороны. Кабели следует класть на расстоянии 15 см один над другим.

Электропроводку следует защитить от просадки почвы. Для этого по всей длине канала кладут кирпич, располагая его перпендикулярно проводам или используя асбоцементную трубу.

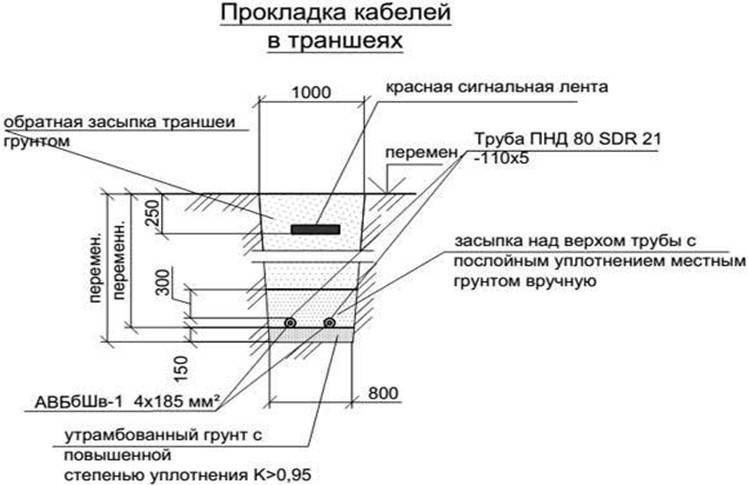

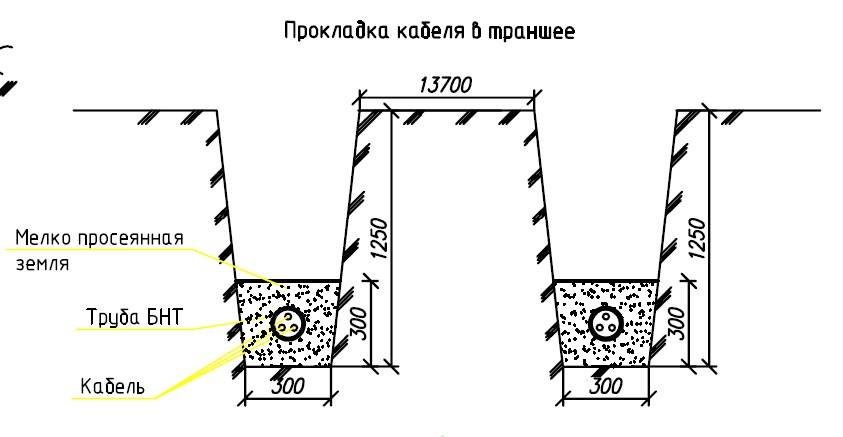

Укладка кабеля в земле в трубах

Все вышеизложенное касается прокладки бронированных кабелей. Однако из-за их высокой стоимости чаще всего применяют метод с укладкой в землю привычных марок без всякой брони ВВГ, АВВГ и им подобных.

Здесь применяется защита в виде труб:

металлических

ПНД

двустенных гофрированных (DKC 121950 или Промрукав)

В последних могут закладываться как эл.кабели, так и сетевые и телекоммуникационные.

Ошибка №13
Полипропиленовые и канализационные категорически запрещены, также, как и металлорукав.

Для силовых кабелей 0,4кв применяют гофрированную трубу красного или черного цвета. Для слаботочки – синего.

Такая гофра по своим свойствам гораздо лучше асбестовых труб, широко применяемых ранее.

Трубы делятся по степени сопротивления сжатию. И способны выдерживать давление в несколько сотен кН.

Одев специальные уплотнительные резинки, отрезки таких гофротрубок можно соединять между собой муфтами.

Степень защиты соединения – IP67!

Коэффициент заполнения кабеля в трубе и гофре должен быть 1,4. Что это означает?

Ошибка №14
Диаметр гофры или трубы должен быть таким, чтобы кабель в нем занимал не более 40% всего пространства.

При этом обратите внимание, что не все ПНД трубы одинаково полезны для подземной прокладки кабельных линий. Подавляющее большинство из них являются трубами для холодного водоснабжения с рабочей температурой до 40С

А некоторые кабели в нормальных режимах при максимуме нагрузок нагреваются до 90С! Вот соответствующие письма и документы о запрете ПНД труб от Россетей и Росстандарта.

Правда относится это в первую очередь к высоковольтным КЛ, поэтому для вашего частного домика в принципе мало что меняется, можете использовать.

В каких случаях еще применяют трубы? Например, в тех, когда нет физической возможности выполнить определенные требования и нормативы минимальных расстояний:

при прокладке в непосредственной близости от деревьев или сквозь них

#gallery-8 {
margin: auto;
}
#gallery-8 .gallery-item {
float: left;
margin-top: 10px;
text-align: center;
width: 100%;
}
#gallery-8 img {
border: 2px solid #cfcfcf;
}
#gallery-8 .gallery-caption {
margin-left: 0;
}
/* see gallery_shortcode() in wp-includes/media.php */

сближении или пересечении с трубопроводами или другими эл.сетями

В таких стесненных условиях допускается уменьшение расстояния, но с обязательным применением труб. Они защищают:

от механических воздействий и ударов

от блуждающих токов

от агрессивных почв

от грызунов

При большой протяженности трассы (десятки метров), затягивать кабель в трубу лучше всего специальной протяжкой с кабельным чулком.

А чтобы эту протяжку засунуть во внутрь, воспользуйтесь пылесосом и крепкой веревочкой. Веревка будет веселей затягиваться, если на ее конец прикрепить кусок пробки или целлофановый пакет.

Ошибка №15
При стыковке металлических отрезков трубы, ни в коем случае не применяйте сварку, если кабель уже затянут во внутрь.

В этом случае лучше использовать резьбовые соединения, либо затягивать ввод в изначально прямой отрезок, а затем выгибать его трубогибом.

Технология укладки своими руками

Формирование фотоотчёта

Довольно часто головные офисы организаций, проводящих работы по прокладке кабельных сетей располагаются в больших городах мегаполисах. В то время как сами работы проводятся за тысячи километров от мест нахождения основного руководства. Но отчёты – дело обязательное и помимо графиков производства работ, мастера и прорабы делают регулярные фото кабеля в траншее, тем самым предъявляя сам факт работы.

Фотоотчёт – известное понятие в строительстве. Подчас, не имея возможности находиться непосредственно на рабочем участке, многие руководители поручают своим сотрудникам присылать в головной офис вместе с актами на скрытые работы и подбором сопроводительной документации, включающей паспорта на кабель и трубы, а также сертификаты соответствия, подборку подробных фотоотчётов. Это бывает необходимо, чтобы удостовериться в правильности выполнения работ и недопущении брака.

2.3.113

Кабельные этажи, туннели, галереи, эстакады и шахты
должны быть отделены от других помещений и соседних кабельных сооружений
несгораемыми перегородками и перекрытиями с пределом огнестойкости не менее
0,75 ч. Такими же перегородками протяженные туннели должны разделяться на
отсеки длиной не более 150 м при наличии силовых и контрольных кабелей и не
более 100 м при наличии маслонаполненных кабелей. Площадь каждого отсека
двойного пола должна быть не более 600 м.

Двери в кабельных сооружениях и перегородках с пределом
огнестойкости 0,75 ч должны иметь предел огнестойкости не менее 0,75 ч в
электроустановках, перечисленных в 2.3.76, и 0,6 ч в остальных
электроустановках.

Выходы из кабельных сооружений должны предусматриваться
наружу или в помещения с производствами категорий Г и Д. Количество и расположение
выходов из кабельных сооружений должно определяться, исходя из местных условий,
но их должно быть не менее двух. При длине кабельного сооружения не более 25 м
допускается иметь один выход.

Двери кабельных сооружений должны быть самозакрывающимися,
с уплотненными притворами. Выходные двери из кабельных сооружений должны
открываться наружу и должны иметь замки, отпираемые из кабельных сооружений без
ключа, а двери между отсеками должны открываться по направлению ближайшего
выхода и оборудоваться устройствами, поддерживающими их в закрытом положении.

Проходные кабельные эстакады с мостиками обслуживания
должны иметь входы с лестницами. Расстояние между входами должно быть не более
150 м. Расстояние от торца эстакады до входа на нее не должно превышать 25 м.

Входы должны иметь двери, предотвращающие свободный доступ
на эстакады лицам, не связанным с обслуживанием кабельного хозяйства. Двери
должны иметь самозапирающиеся замки, открываемые без ключа с внутренней стороны
эстакады.

Расстояние между входами в кабельную галерею при прокладке
в ней кабелей не выше 35 кВ должно быть не более 150 м, а при прокладке
маслонаполненных кабелей — не более 120 м.

Наружные кабельные эстакады и галереи должны иметь основные
несущие строительные конструкции (колонны, балки) из железобетона с пределом
огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости
не менее 0,25 ч.

Несущие конструкции зданий и сооружений, которые могут
опасно деформироваться или снизить механическую прочность при горении групп
(потоков) кабелей, проложенных вблизи этих конструкций на наружных кабельных
эстакадах и галереях, должны иметь защиту, обеспечивающую предел огнестойкости
защищаемых конструкций не менее 0,75 ч.

Кабельные галереи должны делиться на отсеки несгораемыми
противопожарными перегородками с пределом огнестойкости не менее 0,75 ч. Длина
отсеков галерей должна быть не более 150 м при прокладке в них кабелей до 35 кВ
и не более 120 м при прокладке маслонаполненных кабелей. На наружные кабельные
галереи, закрытые частично, указанные требования не распространяются.

Как проложить кабель под дорогой и какие требования нужно учитывать

Монтаж кабельной линии на улице разделяют на воздушные линии и прокладку под землей. Если с воздушными линиями всё понятно – кабели прокладывают на опорах или в кабельных галереях на лотках, то с подземной линией всё обстоит немного сложнее. Особенно, если приходится это делать под дорогой. Разница в том, что так на проводник действует не только вес грунта, но и еще проезжающий поток транспорта. Давайте рассмотрим общие правила подземного монтажа, а потом разберемся, как осуществляется прокладка кабеля по дорогой.

Какой кабель можно использовать

Нельзя применять обычные варианты кабельной продукции, применяемой в электропроводке, типа АВВГ, ВВГ, ПУНП, ПУГНП и прочие. Они разрушаться в земле, если их не проложить в трубах. Изоляция этих проводников не предназначена для защиты жил от разрушающего механического и химического воздействия. Для прокладки кабеля под дорогой нужно использовать защищенную продукцию, типа:

• ААБл, ААБ2л;
• ААШв, ААШп;
• АСБ;
• ААПл, ААП2л;
• АСПл;
• АВБбШв, АВБбШп, АПвБбШв.

Для регионов, где бывают сильные морозы (крайний север) используют ПвКШп.

Основные требования описаны в главе 2.3 ПУЭ, п.2.3.83-2.3.101

Варианты защиты кабеля под дорогой

Прокладывая кабель под дорожным покрытием, избегайте расположение линии возле деревьев – от них нужно отступить на радиус 2 м, а вокруг кустарников можно уменьшать до 0,75 м (п. 2.3.87). Если не получается отступить такое расстояние, проложите его ближе, но расположите внутри металлической трубы. Стоит также избегать мест с повышенной нагрузкой на грунт, это различные стоянки, дороги, подъезды. Их нужно обходить по периметру. Как именно прокладывают под дорогой, мы поговорим позже.

Если мест с повышенной нагрузкой избежать не получается, то нужно использовать трубы, например гладкую трубу ПНД, гофрированную трубу или асбестоцементную трубу, их называют футлярами. Если вредных факторов нет, можно укладывать линию без труб.

Кабель прокладывают в траншее, её копают глубиной 70-80 см. Если кабель прокладывают один, то её ширина – 20-30 см. Если линий несколько – между ними должно быть расстояние в 10 см. Дно траншеи подсыпают подушкой из песка высотой 10 см. При её засыпке из грунта нужно удалить все камни, мусор, кирпичи, другие острые и опасные предметы. Их наличие в грунте может проколоть изоляцию.

Не нужно натягивать кабель, его нужно проложить свободно, волнами, как изображено на картинке:

Нужно предусмотреть возможные в будущем земельные работы. Чтобы при копке не повредить линию, стоит уложить сигнальную ленту, например такую:

Избегайте соединений проводника под землей, это нужно делать в специальных муфтах. Если у вас нет навыков по монтажу таких муфт, не стоит делать этого самостоятельно, по возможности постарайтесь сделать монтаж без соединений – цельным кабелем.

В любом случае лучше использовать защитную трубу любого типа, в качестве дополнительной защиты, это повысит надежность линии. К тому же, таким способом можно прокладывать ВВГ и подобные марки, для не слишком ответственных электроустановок. Как вариант можно использовать гофру, в ней есть зонд (металлическая проволока), для протяжки проводов. Если его нет, то протолкнуть мягкий провод большой длины не получится.

Методы прокладки линии под дорожным покрытием

При подключении участка, допустим дачи, к электричеству иногда случается так, что опоры с электрическими линиями находятся на противоположной стороне дороги. Как протянуть электричество в дом в таком случае? Начнем с того, что самовольно прокладывать линию под дорогой вы не имеете права, это нужно согласовывать с администрацией города или поселка или другим ответственным органом.

Первый вариант прокладки кабельной линии под дорогой простой и не требует разрушения асфальта. Его называют бестраншейная прокладка, метод прокола или метод ГНБ. Расшифровывается как «горизонтальное направленное бурение». Технология заключается в том, что почву под дорогой бурят специальными установками, таким образом, избегают вскрытия поверхности асфальта. Его применяют для прокладки коммуникаций под железной дорогой, под водоемами, под зданиями.

Второй вариант проще, но ведет к определенным разрушениям. Нужно выкопать траншею, сняв верхний слой асфальта.

Напоследок рекомендуем просмотреть видео, на котором показывается, как проложить кабель под дорогой самостоятельно:

Материалы по теме:

2.3.84

Глубина заложения кабельных линий от планировочной
отметки должна быть не менее: линий до 20 кВ 0,7 м; 35 кВ 1 м; при пересечении
улиц и площадей независимо от напряжения 1 м.

Кабельные маслонаполненные линии 110-220 кВ должны иметь
глубину заложения от планировочной отметки не менее 1,5 м.

Допускается уменьшение глубины до 0,5 м на участках длиной
до 5 м при вводе линий в здания, а также в местах пересечения их с подземными
сооружениями при условии защиты кабелей от механических повреждений (например,
прокладка в трубах).

Прокладка кабельных линий 6-10 кВ по пахотным землям должна
производиться на глубине не менее 1 м, при этом полоса земли над трассой может
быть занята под посевы.
