Дюбель-хомут для крепления кабеля: характеристики
В зависимости от различных параметров, крепления кабелей и проводов, производят двумя способами, открытым и скрытым. Достаточно распространенным изделием для крепления проводников, является дюбель-хомут.
Особенности:
- Конструкция;
- Простота монтажа.

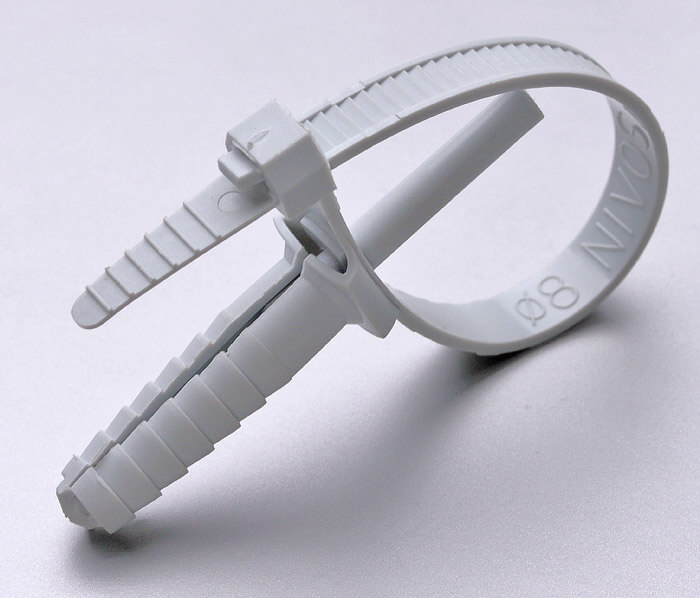

Конструктивно, данные крепеж выполнен в виде пластиковой полосы с зазубринами (елочка), которыми можно закрепить держатель непосредственно к стене или в штробе. Стоит отметить, что такая монтажная стяжка обеспечивает среднее качество крепления проводки.
Крепление силового кабеля, посредством хомута производится следующим образом. В бетонной, кирпичной или стене из шлакоблока, просверливается перфоратором отверстие определенного диаметра.
Далее, в хомут продевается провод, и крепеж вставляется в отверстие в стене и забивается. Стоит отметить, что такие крепежи, можно использовать в качестве устройства, для монтажа нескольких проводов.
Важно понимать, что при монтаже проводов пучком, обязательно произвести подбор правильных кабелей, которые согласно техническим характеристикам, разрешено монтировать таким способом. Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов
Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов
Другим видом крепежных элементов, являются дюбель – хомуты с распором. Данный хомут, в верхней части, имеет прямоугольную прорезь, в которую вставляются пластиковые хомутики для крепления проводов.
К данным крепежным элементам, относятся и специальные зажимы. После того как они вмонтированы в стену или потолок, в хомут вставляется кабель и зажимается саморезом. Стоит отметить, что подбор крепежей для электромонтажа производится согласно диаметру электропроводки.
Скобы и клипсы
Скобы обычно применяются для крепления низковольтных кабелей. Такие крепежи могут иметь U или L-образную конструкцию. В зависимости от толщины кабеля подбираются скобы соответствующего размера.
Лучше использовать скобы с пластиковым кожухом, это минимизирует риск повреждения изоляции. Но, для проводки даже бытовой электросети такой тип монтажа использовать не рекомендуется. Это оптимальное решение для прокладки компьютерных сетей, телефонных линий и т. п.
Клипса для крепежа проводов – это специальная стальная или пластиковая конструкция, посредством которой осуществляется монтаж кабелей. Клипсы из пластика применяют при выполнении внутренних работ.
Стальные клипсы пригодны для эксплуатации на открытых площадках. Лучше всего использовать нержавеющие крепежи, они наиболее долговечны. Покрытые краской или слоем цинка также прочные, но менее долговечны.
Самая эстетичная и незаметная разновидность клипсы – компактная скоба из пластика с гвоздем. Такие крепежи обеспечивает быстрый монтаж и хорошо подходят для прокладки одинарного кабеля. Скобы для толстых проводов или их пучков более заметны, однако обеспечивают большую надежность.
Как выбрать качественные СИЗ
Единого стандарта качества для этих приспособлений пока не существует. Важным фактором при выборе является суммарная площадь сечения проводов. При выборе следует попробовать накрутить колпачок на вашу связку проводников или аналогичную с соответствующими размерами.
При этом зажим должен обеспечивать качество скрутки. Он не должен слетать при сильном рывке, тяге и тому подобному. Но при выкручивании в обратную сторону, после всех этих манипуляций, он должен нормально сняться и быть пригодным для повторного накручивания. Также проверяйте пружину, она не должна выходить из строя, сильно деформироваться или отваливаться после первой же накрутки на соединение.
Проверяйте пластик, он должен быть приятным на ощупь, а также должен быть устойчив к сжатию пальцами. Плохой пластик не будет сжиматься, но может ломаться и трескаться. Хороший пластик при сильном нажатии будет немного прогибаться, а затем возвращаться в исходное положение. Если купить зажимы из некачественного пластика, то они могут не выдержать при больших температурных нагрузках.
Почему обязательно нужно использовать СИЗ, а не делать простые «советские» скрутки
Многие электрики-любители используют обычные скрутки, без установки СИЗ (когда провода располагаются параллельно и скручиваются друг с другом с помощью пассатижей). И считают, что такая технология имеет право на жизнь. Многие приводят примеры, что простые скрутки 30-летней давности до сих пор не выходят из строя. На самом деле использование скруток без соединительных изоляционных зажимов допустимо только при монтаже временного соединения. Такие скрутки постепенно расшатываются за счет постоянного нагревания и охлаждения кабеля, и контакт теряется. 30 лет назад такая технология имела право на существование, так как мощность техники была значительно ниже, и люди использовали меньше приборов в повседневной жизни.
СИЗ не дает соединению расшатываться за счет фиксирующей пружины, которая немного расширяется за счет нагревания провода и прижимает проводники друг к другу более плотно. Однако и такое соединение не вечно, хоть и может прослужить долгие годы.
Законно ли использовать СИЗ
Использование СИЗ не регламентировано ПУЭ. В документе о соединительных зажимах вообще ничего не сказано. Однако изоляционные колпачки, также как и любые другие
соединительные устройства для низковольтных цепей бытового и аналогичного назначения, должны соответствовать требованиям ГОСТ 31195.1-2012.
Для наибольшей безопасности и долговечности рекомендуется использовать неразъемные соединения. К ним относятся: сварка, пайка, прессованные гильзы.
Обычные скрутки (без изоляционных колпачков) запрещены ПУЭ. Поэтому в некоторых случаях можно на старые скрутки навинчивать соединительные изоляционные зажимы, чтобы сделать соединения более безопасными и не противоречащими закону.
Скрытый тип
Это универсальный метод. Отмечают такие его преимущества:
- нет никаких технических элементов на поверхности после крепления кабеля;
- не меняет интерьер — внешний облик стен и стиль помещения от скрытого крепления кабелей не пострадает;
- монтаж несложен;
- способ подходит для любых поверхностей и углов.
Но есть и недостатки – если потребуется сменить проводники или добавить их, придется вскрывать штробы, это пыльная, трудоемкая и длительная работа.
Можно использовать плинтуса, благодаря которым провод надежно прикрепляется к поверхности и закрывается. Короб под плинтус состоит из основной части и съемного продольного сердечника. В него вкладывают кабель, а затем конструкцию закрывают. Частей плинтуса соединяются практически незаметно, поэтому создается впечатление, что поверхность цельная, никаких коммуникаций и дополнительных конструкций под ней нет.
Какие крепежи можно использовать для электрической проводки?
Их перечень достаточно обширен, но мы выделим самые популярные виды крепежа для проводов, относящиеся к версиям для открытого и закрытого монтажа. Начнем со скрытого монтажа:
Дюбель-хомуты
Самыми популярными считаются дюбель хомуты, поскольку они отличаются упрощенным использованием и небольшой ценой.
Но в них не сложно запутаться из-за обилия различных видов, отличающихся функциональными особенностями и внешней формой.
Наиболее простой версией считается – “скоба”. Она предложена на основе пластика и имеет зазубрины на концах, обладающие шириной около 8 мм. Размер наряду с формой можно выбрать с учетом необходимости для создания качественного крепления.
А вот дюбель хомуты для крепежа обладают распорной частью и считаются более надежным изделием для формирования качественной проводки. Конструкция базируется на основе пластикового стержня для использования молотка, чтобы можно было забить крепеж глубоко в предварительно созданное гнездо.
- Выдерживают нагрузку до 8 кг чего достаточно для домашней электрической проводки;
- За счет фиксатора можно закреплять силовые кабели, гладкостенные версии труб и гофры на основе диаметра не более 32 мм.
Важно: Этот вид крепежного элемента можно использовать лишь однажды поэтому рекомендуем правильно размечать точки для его установки
Установочная площадка
Версия с названием – “установочная площадка” считается гибридным вариантом, поскольку включает в себя возможности двух рассмотренных крепежных элементов. Внешне предлагается в виде дюбеля на основе монтажной головки, обладающей входом для создания пластиковой либо металлической стяжки. Создается с помощью нейлона либо полипропилена
Клипсы для проводов: с гвоздиком, декоративные, для монтажа гофры или трубы ПВХ
Все конфигурации имеют идентичные конструктивные особенности, основной сегмент крепления – это шуруп, который обеспечивает надежную фиксацию. Ассортимент в строительных магазинах весьма обширен, также можно приобрести клипсы для клеевого монтажа.
Мнение эксперта
It-Technology, Cпециалист по электроэнергетике и электронике
Задавайте вопросы “Специалисту по модернизации систем энергогенерации”
Крепление кабеля к стене: чем закрепить провод на стене без крепления Весь перечисленный комплекс мероприятий вынуждает специалистов использовать клипсы для проводов разных конфигураций, размеров и материалов изготовления. Спрашивайте, я на связи!
Виды клипс для крепления проводов
При монтаже открытой проводки, крепление провода или кабеля к потолку либо к стене можно выполнять различными способами. Один из часто применяемых вариантов монтажа основан на использовании специальных крепежных элементов – клипс.
В зависимости от того, какой проводник необходимо проложить, осуществляется его крепление в трубе, гофрированном рукаве, либо открыто, предъявляются ли требования к внешнему виду проводки, используются клипсы для проводов и кабелей, имеющие различные конструкции и размеры.
Ниже представлен обзор этих монтажных изделий.

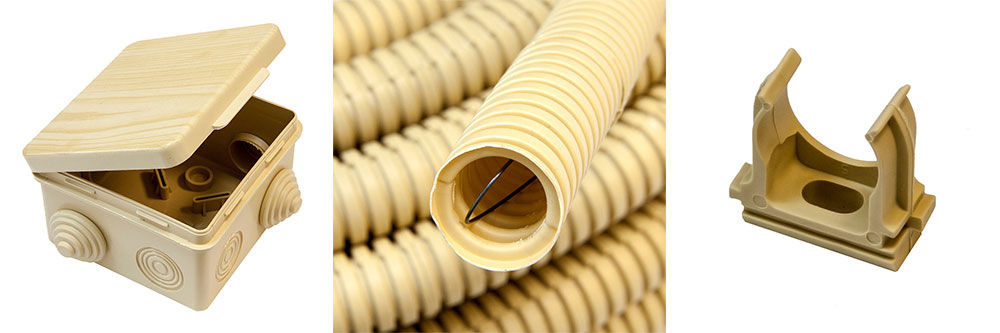

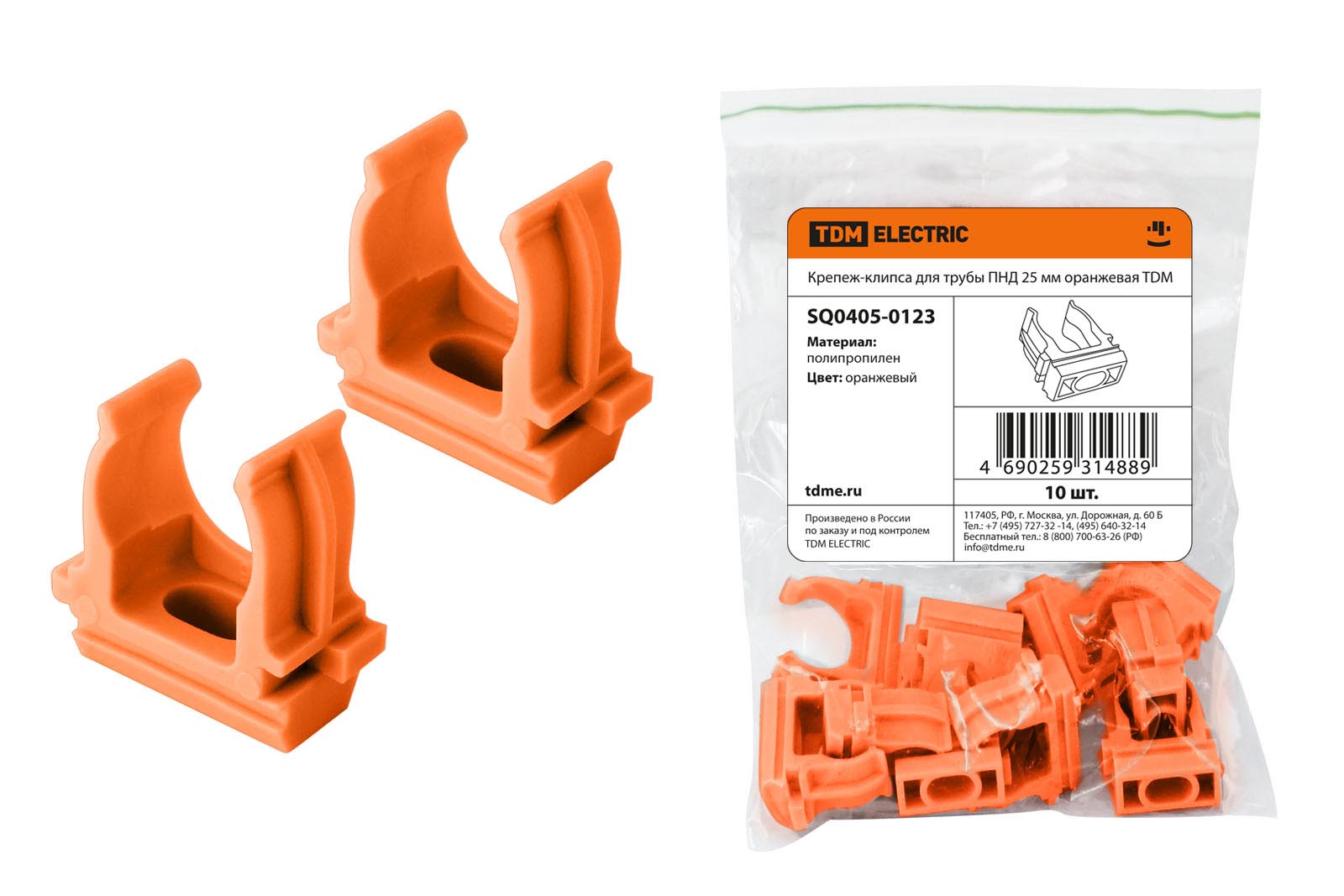

Клипсы для монтажа гофры или трубы ПВХ
В случае, когда кабель или провод прокладывается в гофре или трубе ПВХ, удобно использовать упругие пластиковые зажимы — защелки, изображенные на фото:
Они изготавливаются методом литья пластика под давлением, снабжены ребрами жесткости, обеспечивающими прочность захвата трубы или гофры. Применение высококачественного пластика позволяет изделию сохранять механические характеристики в широком диапазоне рабочих температур.
Крепление производится шурупом саморезом. Размерный ряд представлен клипсами с установочными диаметрами от 12 мм до 50 мм.
Особенностью данного изделия являются специальные пазы на боковых поверхностях клипсы, благодаря которым, зажимы разных размеров могут быть объединены в блоки, когда необходима параллельная прокладка нескольких кабельных линий.
Начинать работу следует с тщательной разметки трассы проводки. Клипсы или блоки из них нужно крепить через равные расстояния.
Если производится параллельная прокладка нескольких линий и зажимы объединяются в блоки, крепить к стене каждый из них нет необходимости, достаточно обеспечить крепление одного из трех или четырех соединенных зажимов.
В зависимости от материала стены или потолка, зажим может крепиться либо непосредственным вкручиванием шурупа (для дерева или гипсокартона), либо в предварительно просверленное отверстие (для металла или пластика).
Для установки в процессе монтажа кабельного зажима на кирпич или бетон, лучше использовать дюбель-гвоздь нужного размера. Заканчивается монтаж установкой трубы в створ защелки и легким нажатием до входа в паз, сопровождающегося щелчком. Более подробно о том, как провести кабель через гофру, мы рассказали в отдельной статье.
На фото ниже представлен вариант зажима, фиксирующего герметичные трубы или гофры. Он оснащен застежкой, обеспечивающей более плотную фиксацию. Установка данного зажима, как и предыдущего, производится под шуруп.
Типы держателей для гофротрубы
Основной тип рукава для электромонтажа — гофрированная труба. Гофротруба или гофрорукав представляет собой пластиковую или стальную оболочку, собранную из отдельных кольчатых сегментов. Минимальный диаметр трубы – 16 мм. Наиболее часто используют рукава диаметром 20, 25 и 32 мм. Изделие позволяет прокладывать кабельные магистрали с изгибами и переходами, но требуется частая фиксация линии. Для этих целей используют несколько вариантов креплений.
Клипсы под гофру

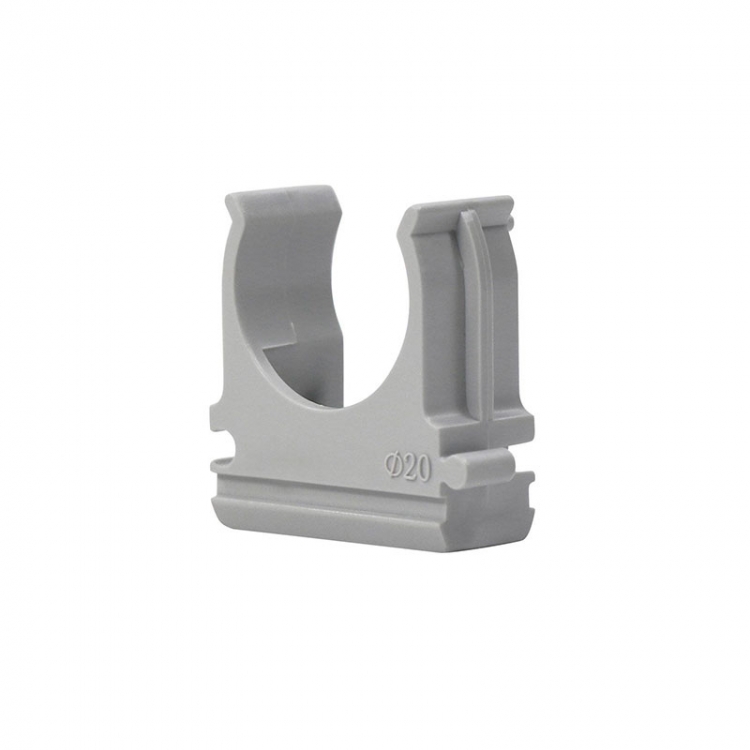

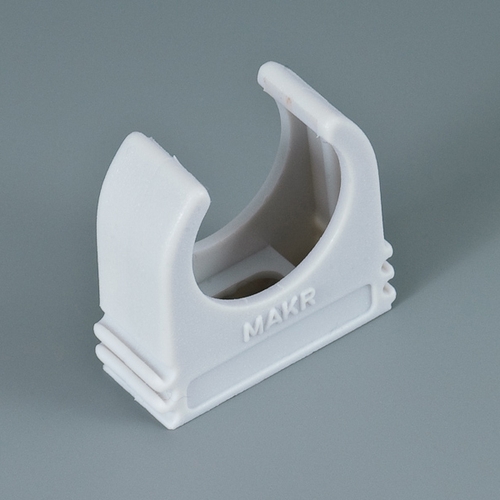

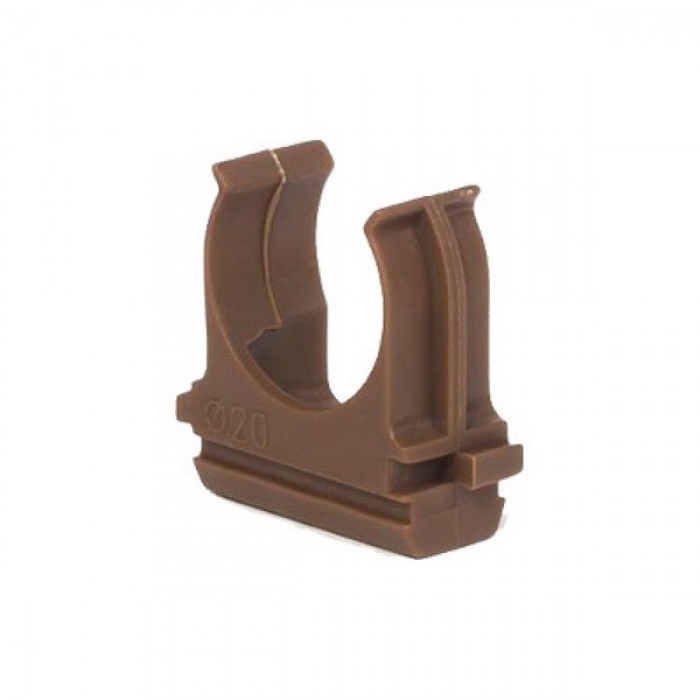

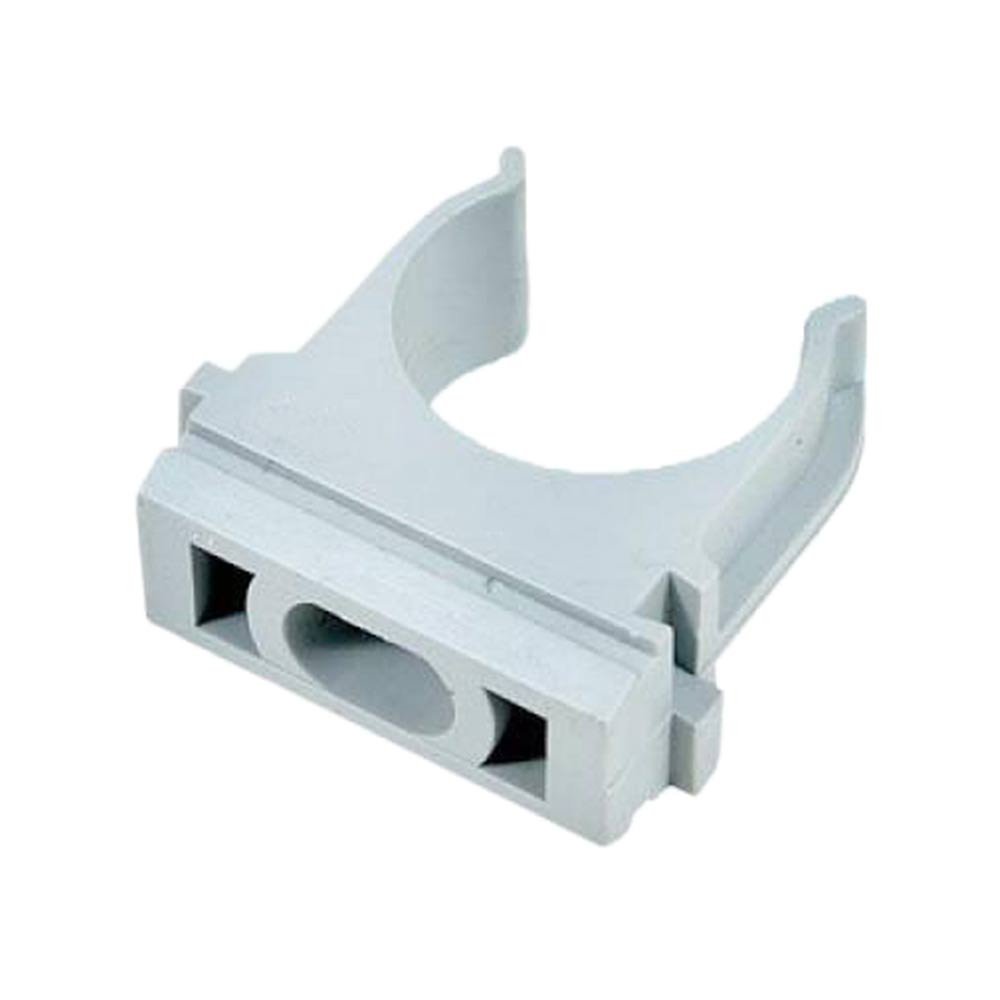

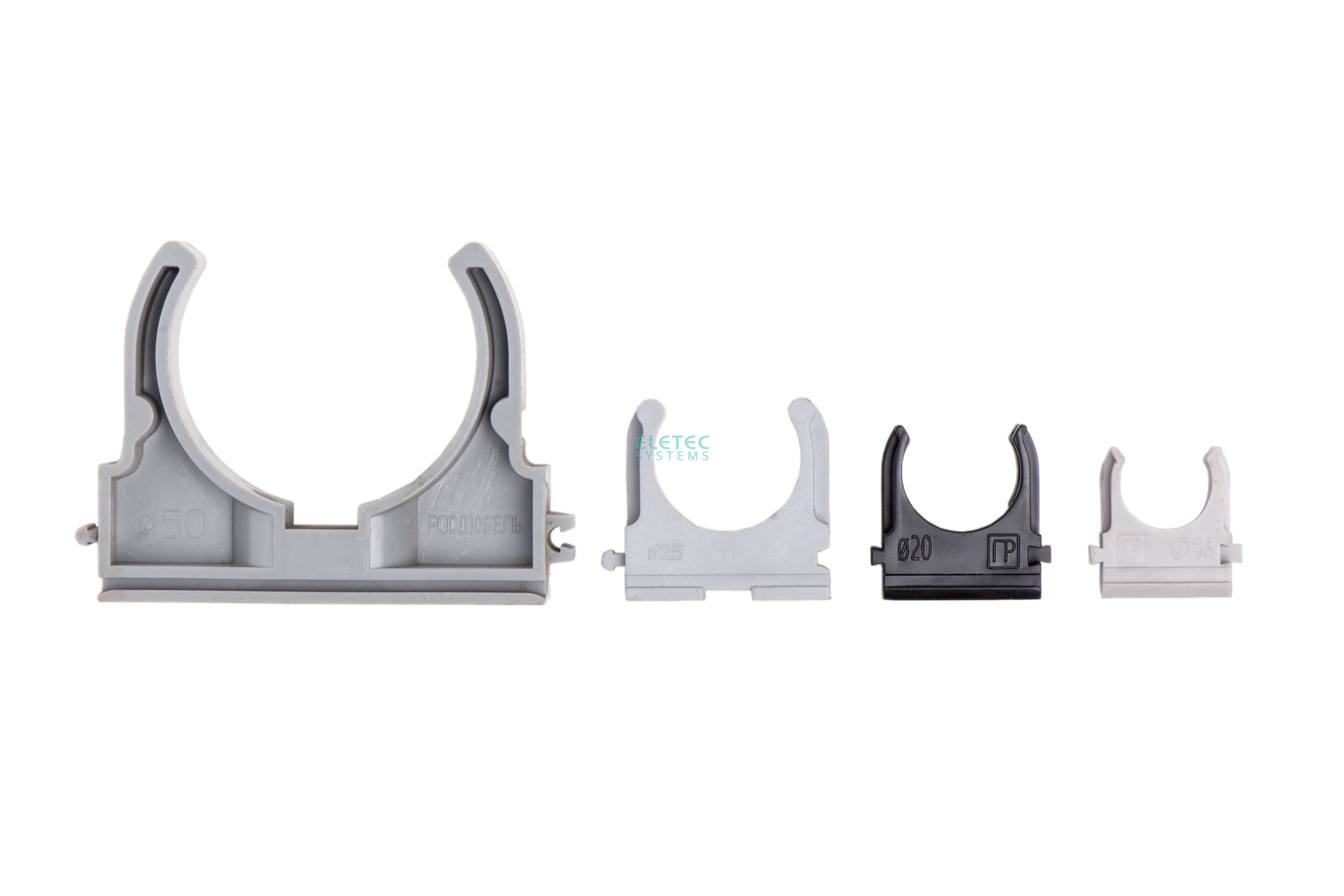

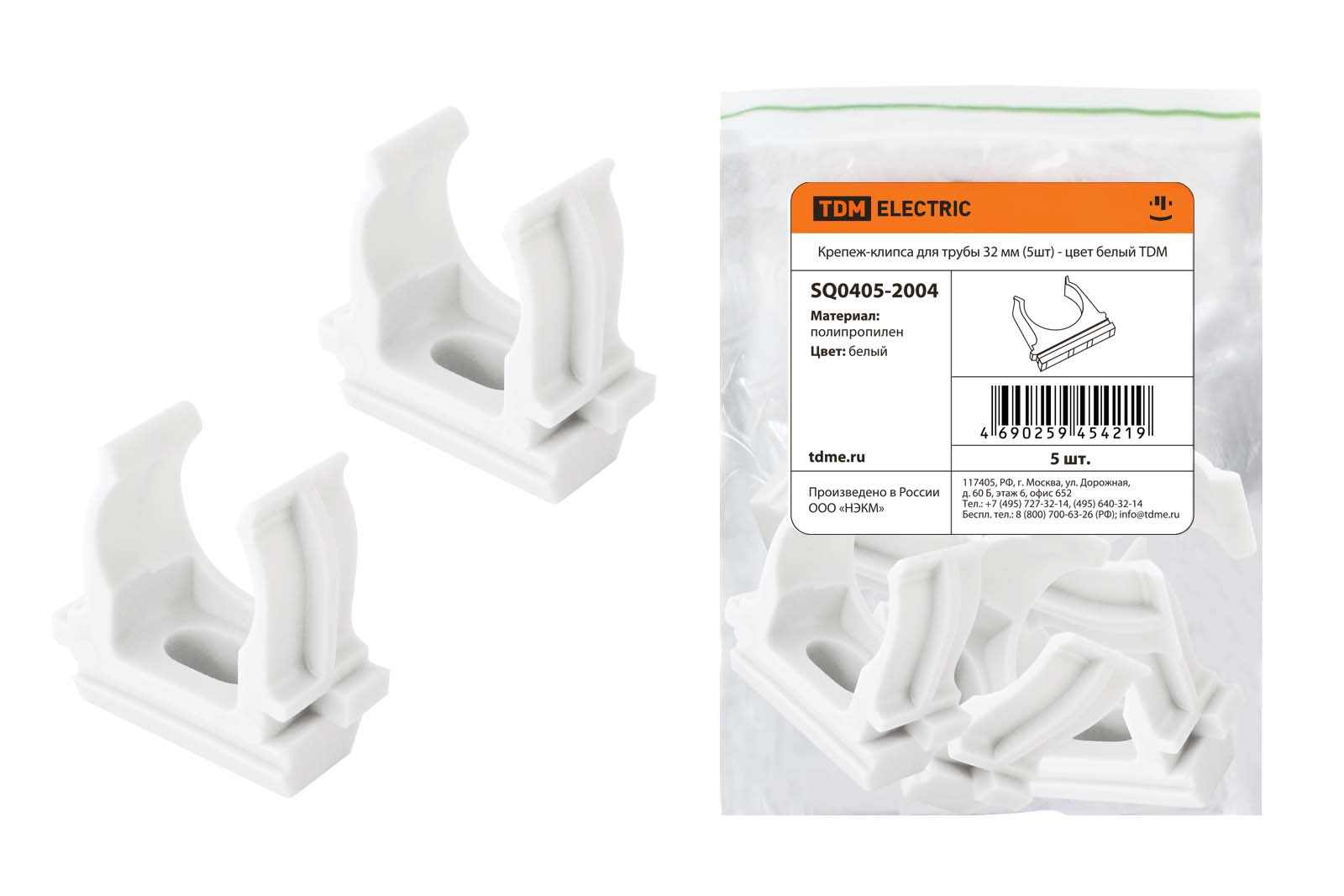

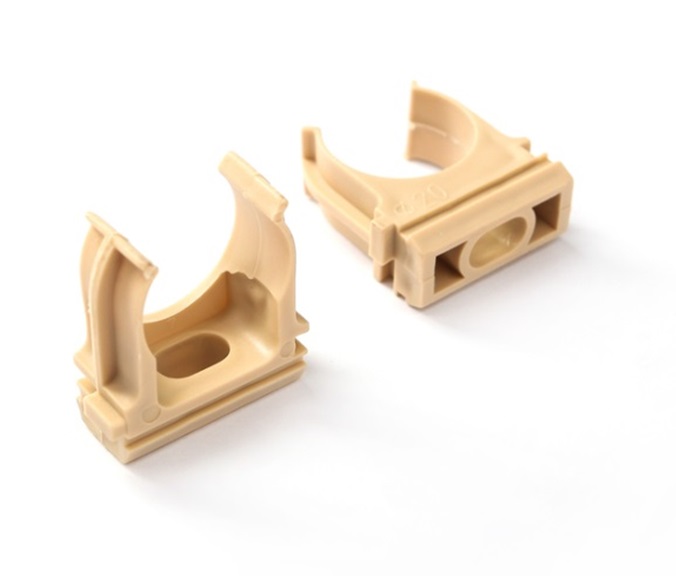

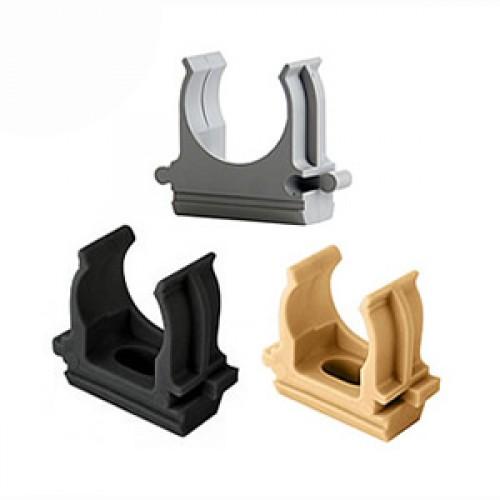

Основной крепеж для гофры диаметром от 16 до 25 мм — специальные клипсы. Они бывают двух типов:
- открытые;
- закрытые.

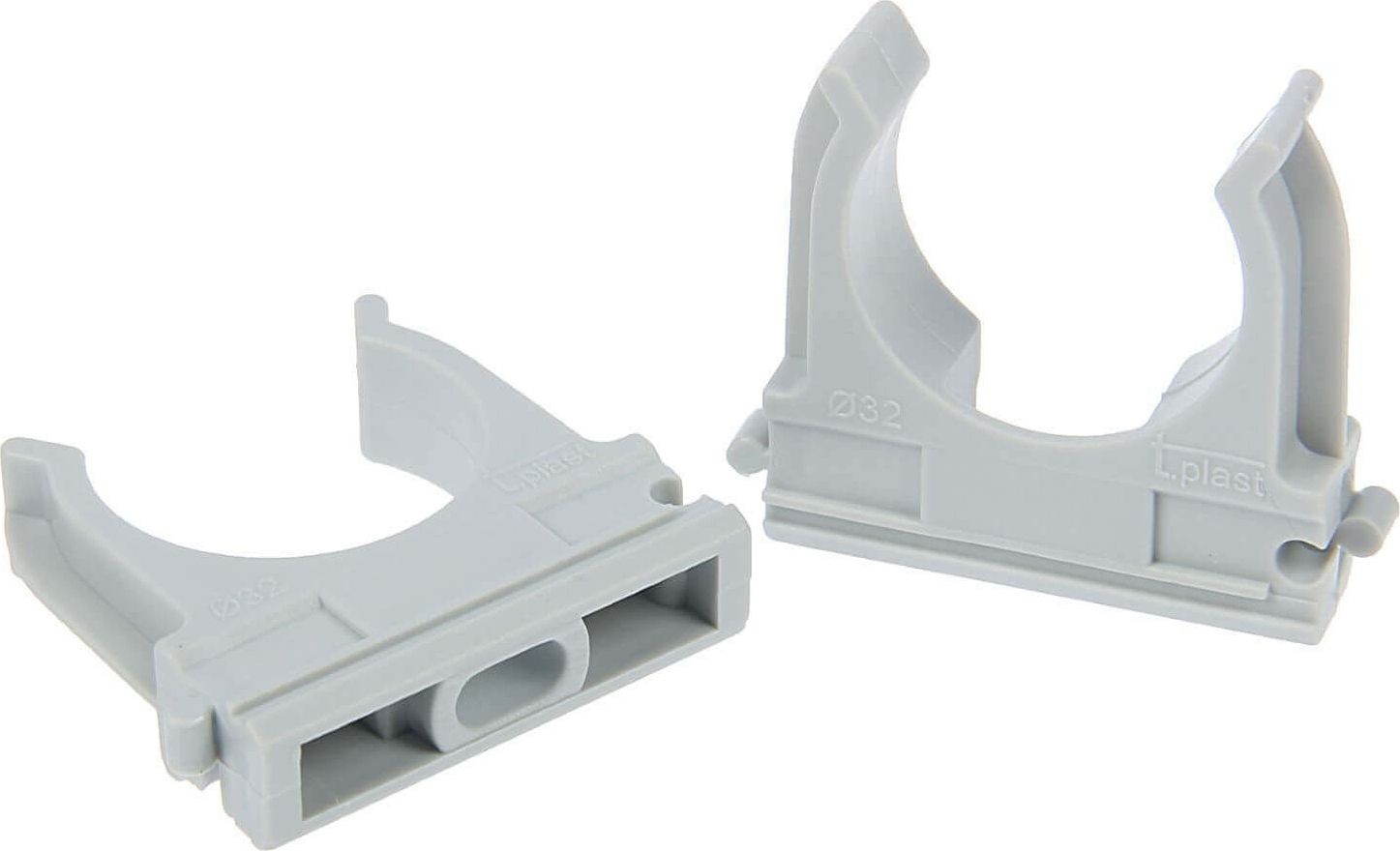

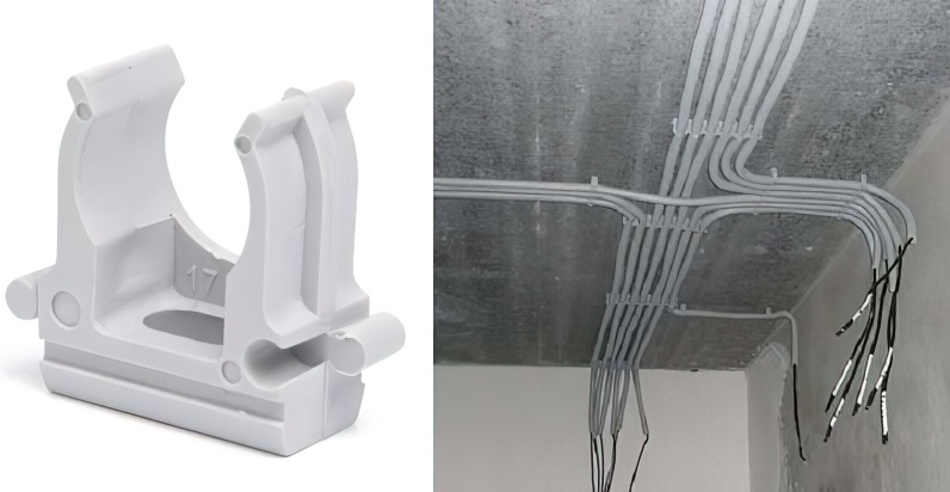

Первый тип похож на плоские изогнутые рожки. Такая клипса удерживает трубу или рукав за счет упругости материала, из которого изготовлена. Сбоку клипсы нередко делают сцепки, позволяющие соединять их между собой. Эта особенность облегчает монтаж, а также последующее обслуживание сетей.
Существуют держатели с защелками d-образной формы. Полукруг – сама клипса, а палочка – защелка, закрывающая верхний разрыв клипсы. Такой фиксатор повышает надежность крепления труб, но делает крепеж более дорогостоящим. Модели с защелками используют для труб диаметром 40 мм и больше, а также при монтаже кабеля по потолочным поверхностям.

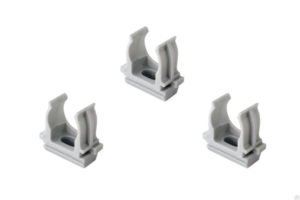

Закрытая клипса напоминает обычный хомут. Она прижимает трубу к поверхности, на которой закрепляется. Процесс фиксации устройства можно механизировать с помощью монтажных пистолетов. В пистолет закладывается обойма клипс, после чего монтажник «пристреливает» трубу или сам кабель к поверхности.
Дюбель-стяжка для крепления гофротрубы
Следующая разновидность устройств для фиксации труб к стене — затягивающийся хомутик из нейлона, зацепленный за специальный дюбель.
Чтобы установить оснастку, необходимо предварительно просверлить отверстие, после чего вставить туда ножку дюбеля и зафиксировать ее, вбив распорный стержень. Крепление трубы выполняется с помощью гибкой стяжки.
Разновидности таких дюбелей — монтажные площадки. Их крепят саморезом, гвоздем либо просто вставляют в отверстие, после чего продергивают в имеющуюся щель хомут-стяжку.

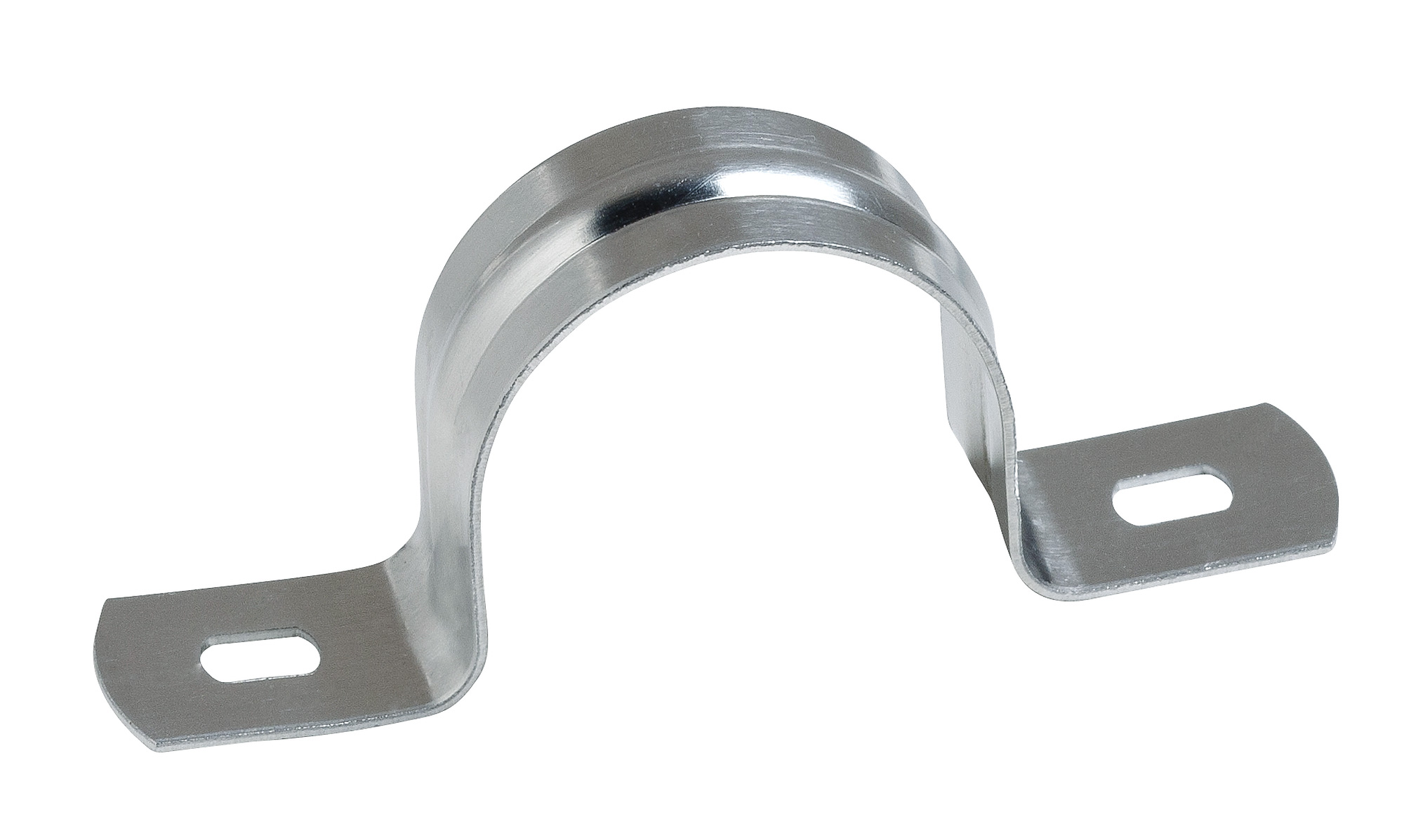

Металлические скобы
Там, где прочности пластика недостаточно, в качестве креплений для гофры используют металлические скобы или хомуты. Это обычная изогнутая стальная пластина с одним или двумя отверстиями по бокам для крепления. Радиус изгиба скобы зависит от диаметра трубы, для которой она предназначена. Для гофры диаметром 25 мм, нужна скоба с радиусом изгиба 12 мм и т.д.
Крепят скобу предварительно просверлив отверстия для пластиковых дюбелей. Если материал поверхности позволяет, прикручивают фиксатор саморезами или прибивают гвоздями.

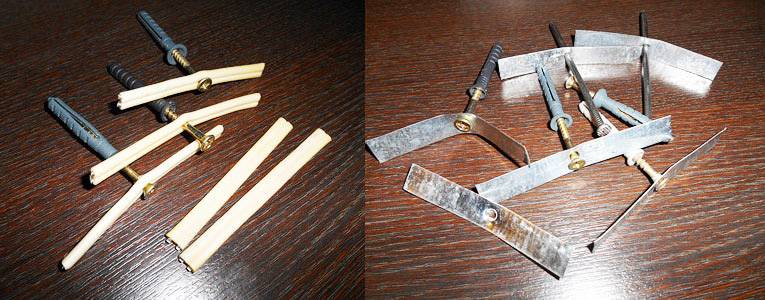

Самодельные приспособления для крепления гофротрубы

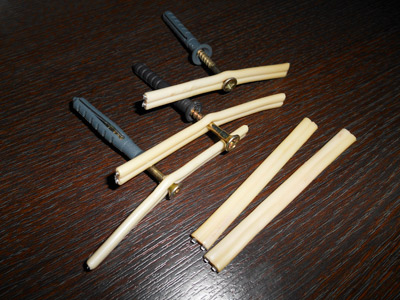

Если под рукой нет стандартной оснастки из магазина, крепеж для гофры диаметром 16–20 мм несложно сделать своими силами.
Обычно для самодельных приспособлений используют:
- полоску жести;
- отрезок провода.
Жесть нарезают полосами сантиметровой ширины. В середине каждой пробивают отверстия для саморезов.
Вместо жести подойдет провод-лапша. Его нарезают кусками, достаточными для обхвата трубы, после чего прибивают или прикручивают, протыкая пластик между двумя проводами (см. фото).
При отсутствии сдвоенного провода используют обычный одинарный, обматывая его вокруг головки самореза, или проволоку.
Закрепление клипс
С помощью рулетки, определите необходимую длину проводников (отрезков кабеля), измерив расстояние между коммутируемыми точками и прибавив к нему запас в несколько сантиметров с каждой из сторон (для выполнения коммутации).
Длину гофротрубы определяют, замеряя расстояние между корпусами распределительных коробов, выключателей и прочих модулей электроснабжения. В рассматриваемом примере длина гофротрубы равна расстоянию от места установки светильника (за вычетом технологического зазора в 5-10 мм) до корпуса распределительного короба (рис.1).
Отмерьте нужный размер электрического кабеля, а затем отрежьте его с помощью кусачек. Гофротрубу лучше сперва прорезать строительным ножом и только после этого — отрезать металлический зонд кусачками.
Рассчитайте – какое количество клипс Вам понадобится для закрепления полученного отрезка гофротрубы и где их следует разместить. Две клипсы размещают непосредственно у краев гофротрубы, остальные – с равными интервалами.
Обозначьте места установки клипс на контурных линиях строительным маркером (рис.1).
Просверлите отверстия для закрепления клипс. Диаметр сверла, а также глубину сверления следует выбирать, исходя из типоразмера крепежей (дюбели и шурупы для закрепления обычно поставляются в комплекте с клипсами).
Выбирая сверло, учитывайте твердость материала основы. В нашем примере монтаж гофротрубы осуществляется на потолке, поэтому для сверления используется перфоратор и твердосплавной бур.
Установите пластиковые дюбели, используя молоток и добойник, после чего зафиксируйте клипсы шурупами с помощью отвертки или шуруповерта.

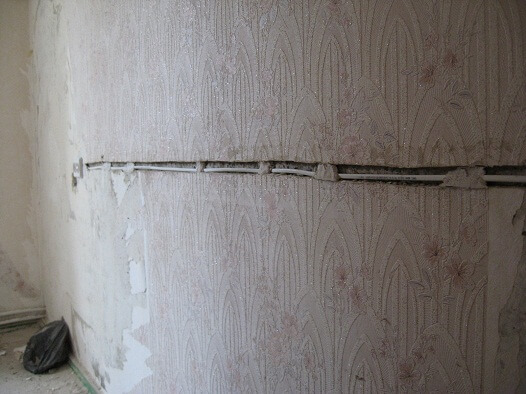

Скрытый электромонтаж
При монтаже электропроводки скрытым способом (в штробе под штукатуркой) существует больше вариантов крепления проводов и кабелей к стенам. Рассмотрим от наиболее простых и эффективных, к наименее удобным.
Дюбель-хомуты
Дюбель-хомуты, собственно, как и дюбель-стяжки, являются очень удобными в использовании. Данные крепежи обладают невысокой стоимостью и к тому же позволяют быстро произвести электромонтаж. Стяжки, конечно же, более практичные и универсальные, поэтому рекомендуем выбирать их для крепления проводов в штробе. Все что нужно – просверлить отверстие в бетонной, кирпичной либо деревянной поверхности, вставить в нее специальную дюбель-стяжку, после чего вбить специальный разжимной колышек.

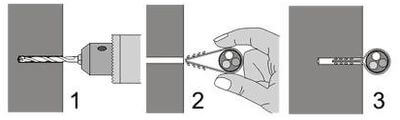

Закрепить дюбель-хомут в стене еще проще. Вы должны всего лишь просверлить отверстие, после чего забить в него хомут с кабелем, как показано на картинке ниже. Чтобы прикрепить провод на гипсокартоне, рекомендуем использовать специальную дюбель-бабочку, в которую уже вкручивается крепеж (вторая картинка).
Кстати, если у Вас уже проведена электропроводка по стенам и нужно прикрепить к ней еще один кабель, можно использовать обычные пластиковые хомуты. Для крепления таким способом на улице рекомендуется использовать черные хомуты, которые обладают устойчивостью к ультрафиолетовому излучению!
Технология закрепления специальных скоб
Использование специальных стяжек
Быстросохнущий раствор
Для того чтобы быстро выполнить крепление проводов и кабелей в штробе, можно использовать быстросохнущий раствор: алебастр либо гипс. В этом случае действовать нужно торопясь, т.к. готовый раствор очень быстро застывает, и Вы можете не успеть закрепить весь выбранный участок в стене. Как правило, кабель нужно «примораживать» в подготовленной штробе через каждые 40 см, как показано на фото.
Преимущество данного способа крепления провода заключается в том, что не нужно особо тратиться на материал и к тому же можно обойтись без гвоздей и без сверления стен. Основной минус – быстрое застывание раствора, поэтому нужно разводить гипс либо алебастр небольшими объемами. К тому же, прикрепить к стене более двух проводников будет очень сложно.
Самодельные скобы
Крепление кабеля к стене с помощью скоб обеспечит надежный прихват проводника, а также позволит закрепить несколько групп кабелей в одной трассе. Для того чтобы прикрепить проводники скобами нужно сначала сделать данные крепежи своими руками. В этом случае Вам понадобится либо тонкая оцинкованная сталь, нарезанная полосками, либо алюминиевый провод ПТПЖ. Длина каждой скобы должна быть от 6 до 7 см. Вам нужно нарезать материал подходящими кусочками, после чего просверлить по центру каждого подходящее отверстие. Далее все просто – стена сверлится в подходящих местах, после чего вбивается дюбель и производиться «быстрый монтаж». Также можно забивать скобы гвоздями, если крепление осуществляется на деревянных стенах.
Недостатками данного способа является длительное время подготовки самодельных скоб, вероятность повреждения изоляции проводника (если используются полоски оцинкованной стали), а также возможное появление рыжих пятен на обоях, если сталь начнет окисляться. Данный вариант мы не рекомендуем использовать, если нужно закрепить провод в стене под штукатурку, т.к. существуют более современные и удобные способы монтажа. Скобы разумно использовать для того, чтобы прикрепить греющий кабель системы теплый пол.
Монтажная площадка

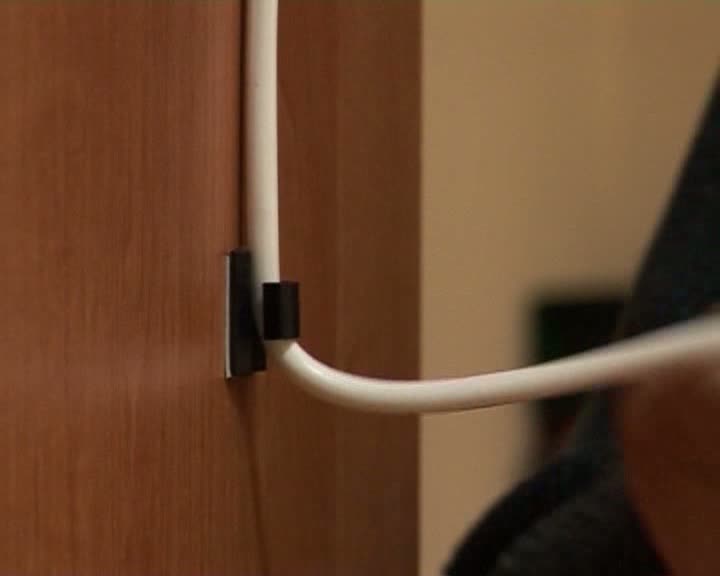

Ну и последний, один из современных вариантов, который позволит закрепить провод на кафеле либо мебели (к примеру, столе) – использование монтажных площадок с одной самоклеющейся стороной (липучек). Тут все совсем просто, поэтому объяснять сущность крепления даже нет смысла. Увидеть монтажные площадки Вы можете на фото:
Вот и все способы крепления проводов и кабелей к стене. Как Вы видите, существует широкий ассортимент крепежных элементов, которые позволят подобрать наиболее подходящий вариант для различных условий применения.
Также читают:
Ошибки при монтаже электропроводки Способы соединения электрических проводов Как определить фазу и ноль без приборов
Соединители серий 294 и 294 Linect
Используемые в клеммниках этих серий зажимы Push-in CAGE CLAMP позволяют подключать одно-, много- и тонкожильные провода без применения специального инструмента. Опционально прямой контакт защитного заземления PE может быть расположен под соединителем и использоваться для объединения с PE шиной при монтаже. На стороне внутреннего соединения имеется полнофункциональный третий контакт для каждого полюса сечением от 0,5 до 0,75 кв. мм. Соответствующий PE-полюс может оснащаться внешним контактом PE (защитное заземление). Для присоединения подключаемого прибора в каждой группе предусмотрен третий зажим с сечением 0,5-0,75 мм кв. Эти зажимы проводов «Ваго» монтируются следующим образом:
- Распределительная цепь, к которой необходимо параллельно подключить светильник или иную нагрузку, разрезается.
- С обрезанных концов проводов удаляется изоляция на длину 1 см.
- Нажать на подвижную часть клеммы и ввести зачищенные провода в открывшееся отверстие соответствующего полюса до упора.
- Отпустить подвижную часть клеммы ваго, зажим зафиксирует провод.
- Подключить провода осветительного прибора к самозажимным контактам каждого полюса.
Для удобства монтажа каждый полюс клеммы промаркирован латинскими буквами L, N, PE.
Чтобы скрутка была надежной
Для обеспечения максимального контакта между проводниками, нужно обеспечить их плотное и сильное соприкосновение друг с другом. Пружина, которая встроена в зажим, усиливает этот эффект. Однако следует учесть, что металлическая пружина имеет свой порог усталости, и с течением времени давление будет ослабевать, а контакт постепенно начнет теряться. Также оголенные поверхности проводников постоянно контактируют с воздухом, за счет чего на них неизбежно ложится оксидная пленка и ржавчина. Эти факторы с нарастающей интенсивностью будут понижать проводимость. Поэтому, для большей надежности и долговечности соединения, использование СИЗ следует совмещать с другими способами изоляции, обратное запрещено ПУЭ.
Преимущества
- просто монтируются, экономят много времени;
- не требуют наличия дополнительных инструментов и навыков;
- прочный колпачок одновременно изолирует и защищает соединенные провода;
- не требует большого количества дополнительных материалов;
- в результате получается практичное и удобное соединение, при необходимости колпачок можно скрутить и разъединить провода, либо переделать соединение;
- качественные СИЗ выдерживают температуры от –40 до +105 градусов по Цельсию.
Недостатки
- нужно следить, чтобы размер зажима соответствовал сечению кабеля;
- не рекомендуется использовать для монтажа уличной линии;
- разрешено соединять только медные электропровод, колпачки для алюминиевых кабелей должны быть с антиоксидной пастой;
- не рекомендуется использовать СИЗ соединение в чистом виде.
Крепление кабеля своими руками

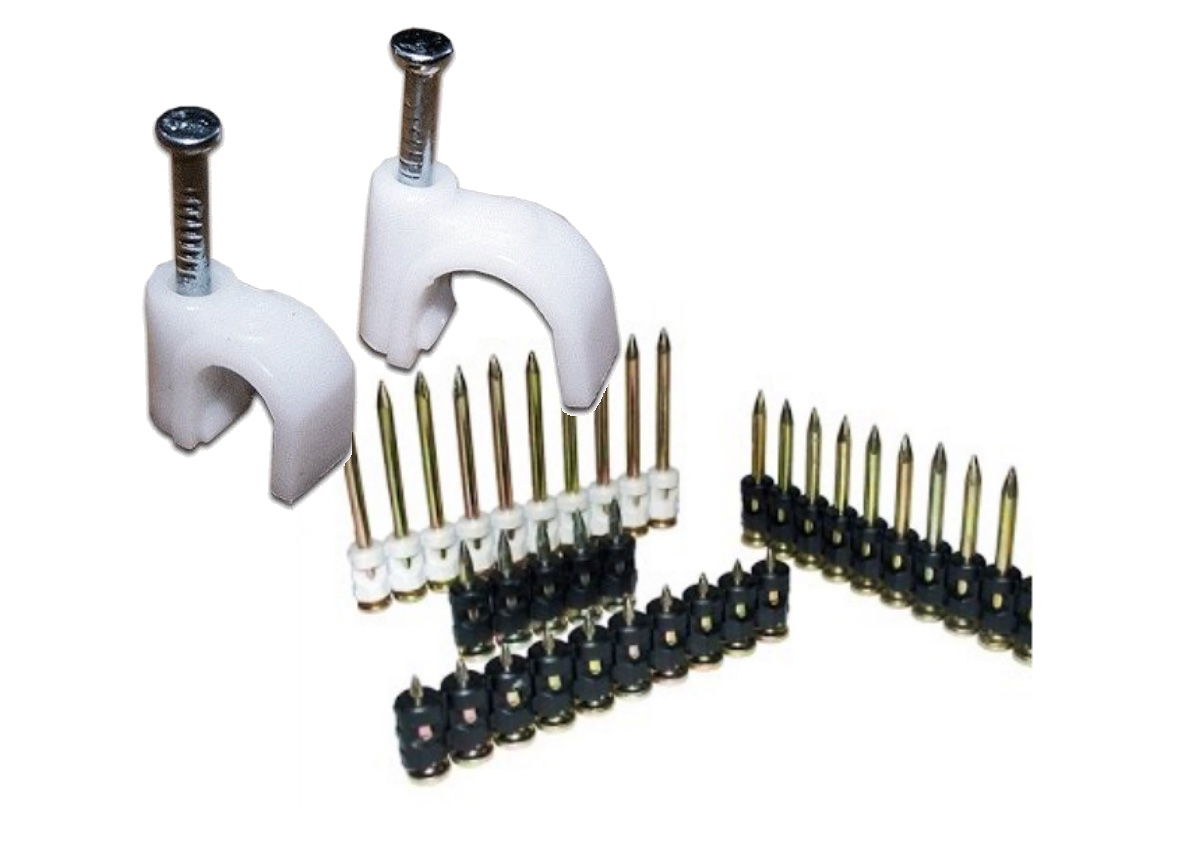

Эксплуатация монтажного газового пистолета требует особой подготовки оператора. Крепление проводов к стенам и потолкам хозяин жилого либо другого объекта может вполне выполнить перфоратором самостоятельно.
Крепление строительной смесью
Если нет нужды заботиться об интерьере помещения или экстерьере фасада дома, то проводку с небольшим удельным весом закрепляют на стенах комками строительной смеси. В основном фиксирующий состав состоит из алебастра. Достоинство метода – в том, что пластичной массой кабель фиксируют на ограждении. Буквально в течение 10-15 секунд смесь застывает, обретая несущую способность.
Крепление дюбель-хомутом (UW или увешка)
Крепление кабеля к стене осуществляют с помощью перфоратора. В проём хомута втягивают провод, а свободные концы дюбеля втискивают в готовое углубление до упора. Ребристая поверхность крепежа обеспечивает надёжное сцепление с ограждением.
Крепление кабеля к стене скобами
Их применяют для размещения электрических сетей на бетонных, кирпичных и деревянных стенах. Стальными скобами удерживают электропроводку, проложенную в металлической гофре. Во всех остальных случаях используют изделия из пластика. К дереву кабельный стальной крепёж прикручивают саморезами. К бетону и кирпичной кладке фиксаторы прибивают дюбелями, используя перфоратор или строительный пистолет.
Крепление гофры скобами
Как закрепить кабель к бетону без сверления
Без сверления можно обойтись только в одном случае. Это пристрелка скоб либо других фиксаторов дюбель-гвоздями строительным пистолетом. Исключение составляет способ крепления строительной смесью, и то он действенен только для силовых кабелей небольшого удельного веса.
О других способах крепления
Домашние мастера не озабочиваются приобретением крепежа заводского изготовления, они делают его своими руками. Перед установкой провода на стену нарезают полоски из жести. В них просверливают дыры. В отверстие стены вставляют пластиковый стержень. Шуруп продевают через металлическую полоску и вкручивают его в дюбель. Кабель крепят, сгибая концы полосок.
Крепление скрытой проводки
Крепёж для кабеля, описанный ниже, можно использовать и для монтажа открытой проводки в помещениях с повышенными требованиями к пожарной безопасности. Например, в гараже или в бане. Но чаще его применяют для фиксации проводов на поверхностях, которые впоследствии планируется закрывать слоем штукатурки или декоративной отделки – подвесными либо натяжными потолками, гипсокартоном, стеновыми панелями на каркасе и т.д.
Для штукатурки под провода вырезают штробы, а для подвесных конструкций они не нужны Источник avatars.mds.yandex.net
Чаще всего при электромонтажных работах приходится иметь дело с поверхностями из различных видов бетона и кирпича, в которые нельзя загнать гвозди и саморезы. Поэтому подбирают другое крепление для проводов, а в качестве инструмента используют перфоратор для установки дюбелей либо монтажный пистолет со специальными гвоздями и фиксирующими элементами.

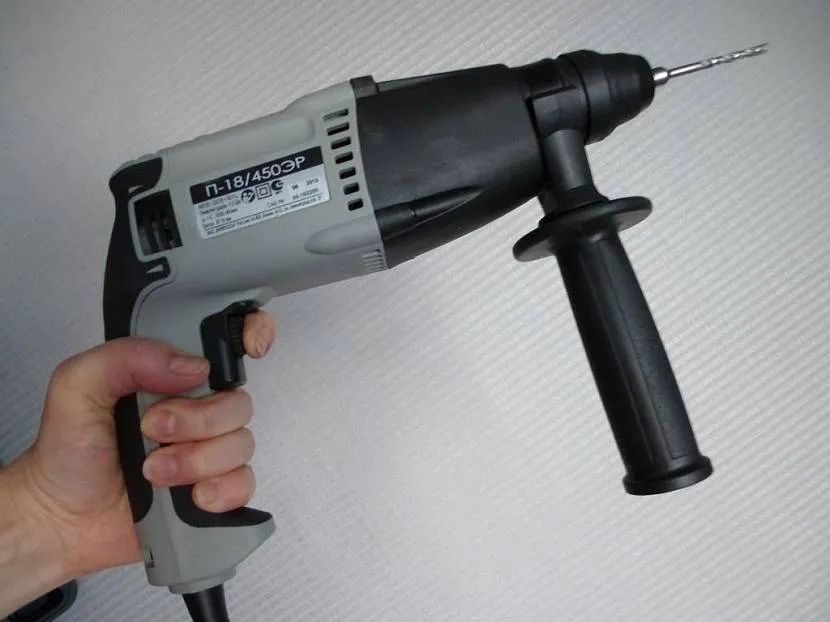

С использованием перфоратора
Практически все фиксаторы для проводов и кабелей рассчитаны на крепление дюбелями диаметром 6 мм. Поэтому к перфоратору нужно иметь соответствующее сверло для устройства отверстий в кирпиче или бетоне.
Стены из пено- и газобетона лучше сверлить обычной дрелью Источник bitu.ru
Монтаж осуществляется с помощью следующих элементов:

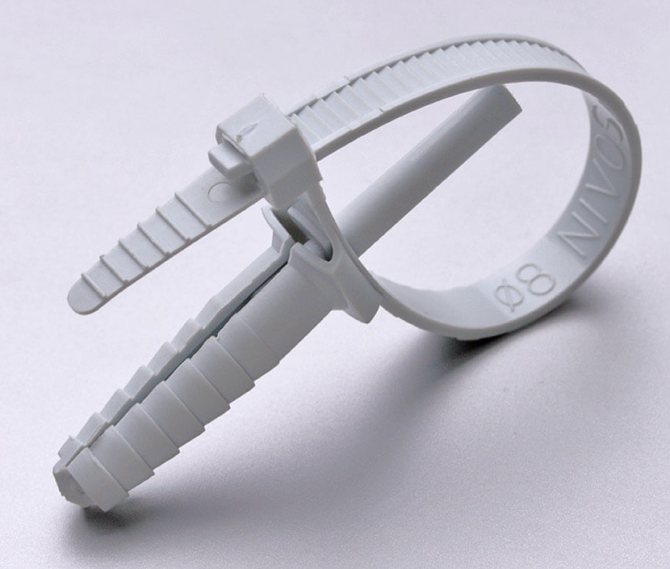

дюбель-хомут – пластиковая петля с ножками, на которых по бокам имеются шипы. В зависимости от размера и формы петли, в него можно заложить круглый или плоский кабель. Для этого его протягивают через головку петли, а сложенные вместе ножки забивают в просверлённое перфоратором отверстие. Расположенные под углом шипы упираются в стенки отверстия и надёжно удерживают крепёж в нем;
Дюбель-хомут для круглого кабеля Источник keltos.ru

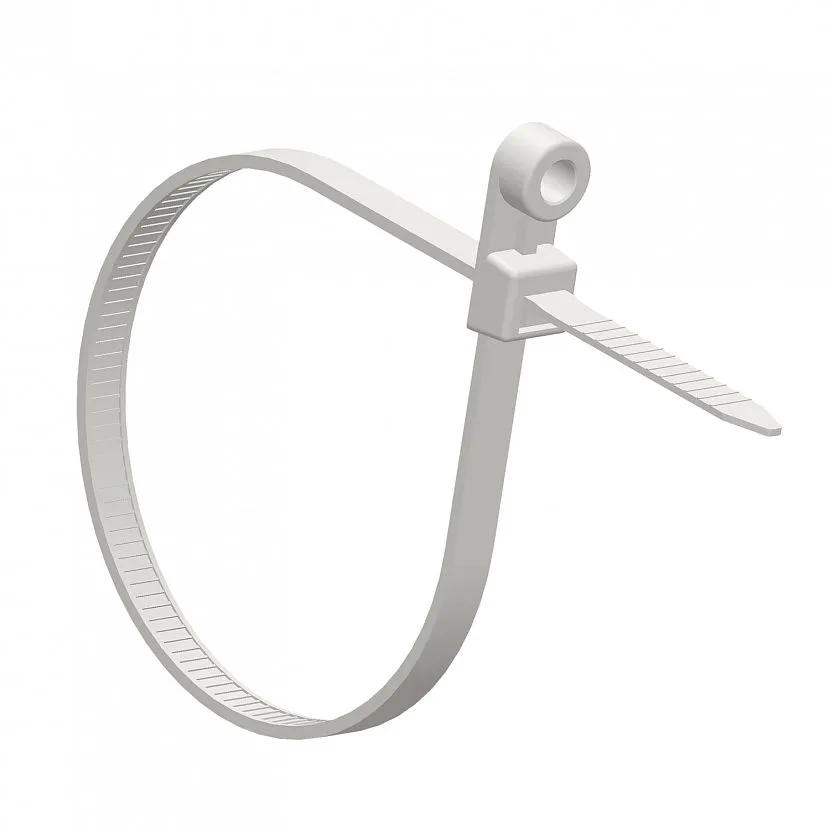

нейлоновые кабельные стяжки с отверстием под дюбель – простой и дешёвый крепёж для проводов. После высверливания отверстия в стене или потолке в него забивают дюбель и фиксируют стяжку саморезом. Либо, если основание деревянное, сразу осуществляют монтаж на саморез. Затем провод или пучок проводов подвязывают к основанию, затягивая стяжку. Большой минус этого способа – невозможность переделки или демонтажа проводки без срыва стяжки, так как затянуть её можно только один раз;
Кабельная стяжка под винт Источник www.officemag.ru дюбель под нейлоновую стяжку – это пластиковое изделие с резьбой или с шипами на ножке и большой головкой с плоской сквозной прорезью, в которую продевают обычную стяжку после забивки дюбеля в отверстие;

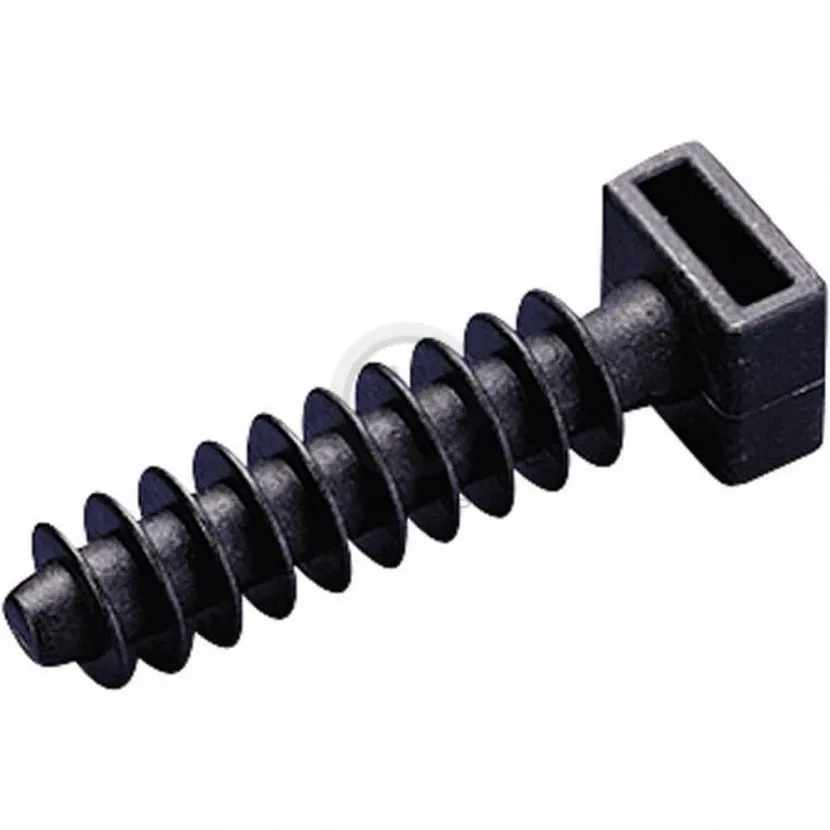

Дюбель-держатель для стяжки Источник kilovolt.by

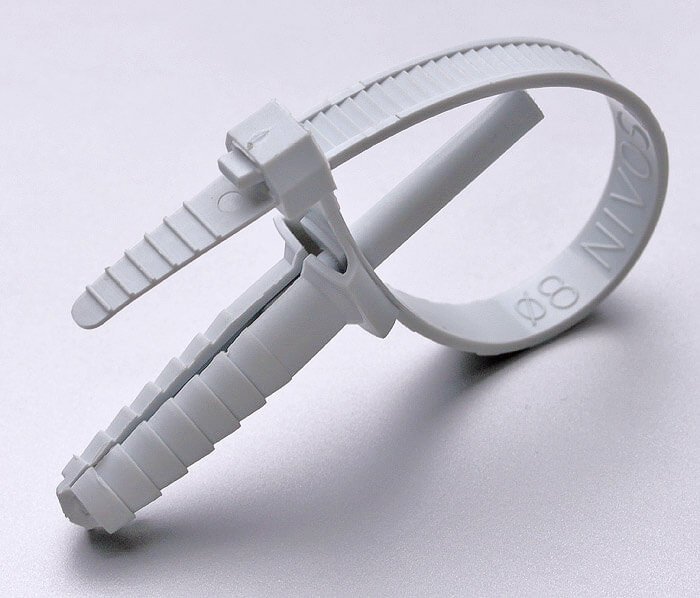

дюбель-стяжка представляет собой целое устройство, собранное из хомута-стяжки, пластикового дюбеля, состоящего из двух половинок, и фиксирующего колышка. Поэтому докупать к этому крепежу хомуты не придётся, они уже есть. В процессе монтажа две половинки дюбеля складываются вместе и смыкаются расположенной на концах защёлкой, образуя ножку с шипами. Её вставляют в отверстие и фиксируют, забивая в дюбель распорный колышек. На поверхности остаётся только сама стяжка, которой и осуществляется подвязка кабелей;
Универсальный дюбель-стяжка Источник avatars.mds.yandex.net
монтажные площадки квадратной или прямоугольной формы – это плоские пластиковые изделия с монтажным отверстием и «ушками» или прорезями, в которые продевается стяжка. Как и в предыдущих примерах, сначала в основании высверливается отверстие 6 мм, в которое вставляется пластиковый дюбель. Затем площадка закрепляется на нем саморезом. Бывают площадки без монтажного отверстия, но с липким слоем на обратной стороне, закрытым защитной плёнкой. Они приклеиваются к любой гладкой поверхности – стенкам мебели, пластику, кафельной плитке. После установки площадки в прорези продевают нейлоновую стяжку и осуществляют крепёж кабеля к стене или другой поверхности. Причём одновременно на одной площадке можно зафиксировать несколько проводов.
