Как подключить датчик движения к светодиодному прожектору: схемы установки

Подключение прожектора с датчиком движения

Толковый словарь трактует слово прожектор как прибор для освещения. Состоит он из линз и зеркал, применяемых для получения светового потока при определенном угле.

Прожектор с датчиком движения

Прожектор не используют для освещения подъездов к дому или стоянок, так как он сильно слепит. По идее он должен отключиться еще раньше, чем дальний свет фар достанет до него.

В данный момент прожектором называют и те приборы освещения, которые освещают улицы под большим углом. Мощность таких прожекторов абсолютно разная – от 10 до 100 ватт. Они снабжены датчиками движения и освещенности.

По факту покупателю нужно всего лишь подсоединить кабель к прожектору, и вся система заработает, но производитель оставляет право на наладку за пользователем.

Многие не знают, как подключить прожектор с датчиком движения. Ниже будет приведена схема монтажа.

Совет

Прожектор имеет корпус, внутри которого смонтирована и подключена к общей схеме колодка с клеммами. На схеме есть 4 цепочки.

Схема подключения прожектора к схеме приведена ниже:

Фазный провод подключается к датчику.
Нулевой провод от колодки идет на датчик и прожектор.
Проводник для защиты подключен к корпусу.
Провод с фазой А подключен к светильнику через колодку.

Подключение датчика движения к прожектору

Чтобы подключить прожектор, на него нужно подать напряжение через фазный провод, а также подключить нулевой провод и заземление. После подключения питания ноль и фаза пойдут на блоки питания датчика движения и освещенности. При возникновении нужных условий для работы датчика контакт сработает и замкнет на себе фазу А и тем самым включит прожектор.

Автоматическое отключение прожектора происходит при нормализации естественного освещения. Ноль, используемый для защиты, нужен для исключения возможных токопотерь на месте порыва изоляции внутри прожектора.

Получается, подключение светодиодного прожектора проще, чем кажется. Достаточно подсоединить три провода – фаза, нулевой и заземление. Такой светильник отлично подойдет для использования на даче.

Установка прожекторов

Монтаж светодиодного прожектора производится с помощью специальных конструкций (не пластмассовых), датчики направлены в контролируемую точку.

Подключение датчика движения к прожектору

Не всегда светильники удовлетворяют потребности, поэтому используют более мощные прожекторы. В основном они используются на охраняемых объектах или фирмах

Такие светильники поставляются отдельно, без датчиков. Крайне важно знать, как подключить датчик движения к прожектору

Подключение светодиодного прожектора

Если к такому прожектору произвести подсоединение датчика напрямую, то соединения сгорят, не выдержав температуры. Для предотвращения таких поломок используют контакторы. Они снимают часть нагрузки с выходных контактов датчика.

При включении в схему хотя бы одного пускателя, копирующего работу выходного контакта датчика, можно управлять очень мощными светильниками.

Такая схема подключения универсальна, так как позволяет включение сразу нескольких прожекторов.

Монтаж прожекторов с фотореле (сенсорных).

Светодиодный прожектор с датчиком движения

Фонарь с сенсором крайне удобен в использовании, так как он работает полностью автоматически. Работает схема по очень простому принципу. Фотореле срабатывает при наступлении темноты, на него подается напряжение, а при обнаружении человека в зоне наблюдения сенсор замкнет цепь на себе, в результате чего включится лампа.

Настройка и регулирование датчиков движения

Зачастую датчики движения регулируются по двум параметрам – вертикаль и горизонталь. Параметры позволяют регулировать дальность обнаружения, а самое главное – угол обнаружения относительно неподвижного корпуса. Настройка параметров позволит менять участок непосредственного контроля.

Светильник с ручками для регулирования

Возможность регулировки нужно выяснять при установке светильника и постараться направить его в нужную сторону. Настройка после монтажа осуществляется с помощью двух или трех ручек.

Обязательно будет ручка DayLight и Time. DayLight предназначена для регулировки времени срабатывания датчика при обнаружении движения. Другие устройства не предусмотрены. Если ручка повернута в самое крайнее левое положение, то датчик будет включаться только ночью, а если в самое правое положение, то сработает даже в ясный день.

Time – регулирует время, в течение которого будет гореть прожектор после срабатывания датчика. Диапазон включения везде разный, но колеблется в пределах от 5 сек до 20 мин.

Типовые схемы коммутации

Не вдаваясь в исключения и особенности есть два типа установки датчиков движения. Они крепятся либо близко с световым устройством, а иногда и в самом нём, или же напротив, крепление происходит на относительно значительном расстоянии.

Если же вы выбрали подключение, в котором устройство света находится отдельно от датчика присутствия, то для этого вам понадобится распределительная коробка, в которую от датчика поступает кабель (3-х жильный), две из которых используются для коммутации, а последняя непосредственно для питания системы.

Подключение датчика движения для освещения лёгкая задача и если разобраться, то это не вызовет никаких проблем.

Схема включения датчика движения с выключателем

Как подключить датчик движения для включения света? Необходимо понять, какой у вас тип датчика. Бывают двухпроводные (реже) и трёхпроводные (чаще всего), несмотря на разницу в популярности рассмотрим оба варианта. Сразу отмечаем, что подключение одноклавишной подачи питания выделяется всего двумя контактами, это значит, что 1 фаза с питающего автомата подключается непосредственно к датчику, а другой на одноклавишный выключатель.

Также, схема подключения датчика света всегда одинакова для всех устройств данного типа, но очень важно перечитать инструкцию для личного спокойствия перед монтажом

Как подключить датчик света, схема подключения датчика движения к лампочке. Начнём с двухпроводных. Они вставляются в обычные подрозетники, схема подключения состоит из автовыключателя для подачи питания (220В), распределительной коробки, самого датчика и устройства подачи света. Если вы когда-то проводили одноклавишный выключатель света, то подключение не нагрузит вас лишними вопросами и проблемами, тут почти всё тоже самое.

Схема подключения датчика света такова. Проводите питающую фазу к датчику, а через него уже продолжение к светильнику, при этом лучше, чтобы светильник и датчик были на раздельном контуре, нежели на общем освещении. Процесс монтажа довольно-таки прост, заведите трёхжильный кабель от автомата в щитке в распределительную коробку, жилы маркируйте для удобства (земля, ноль, фаза).

Далее ведите двухжильный провод к месту установки датчика. Кабель, идущий на подачу света, также попадает в распределительную коробку. Осталось соединить, сначала ноли, от питания на свет, фазу с автомата соединяете с одной из жил, которая уходит вниз на датчик “L”, вторую жилу пускаете на светильник “L” датчика. Сам же датчик подключается в подрозетник с помощью приходящей фазы с условным обозначением “L”, заводите на необходимую клемму.

Вторая жила вставляется в клемму с знаком нагрузки или знаком света. Для удобства и красоты вся конструкция прячется в подрозетник и надевается пластиковая рамка. Можно настраивать устройство.

Трёхпроводные. Тут уже полностью 220В, с фазой и нолем. Система так же содержит четыре элемента. Можно добавить ещё отдельный выключатель света. В распределительную коробку попадут 3 кабеля: трёхжильный на освещение (если светоподача идёт с металлического корпуса), трёхжильный от автомата (фаза-ноль-земля) и трёхжильный на датчик.

По той же схеме, нули все в одной точке, земля на светоподаче, просто теперь на датчике полностью подключается фаза и ноль. Из трёх клемм две вводные, они для питания 220В, чаще всего подписаны как N (ноль) L (фаза) и выход A.

Если нет желания использовать распаечную коробку, то без вариантов придётся использовать в качестве места соединения проводов сам датчик, соединяя всё на клеммнике. Нулевые жилы скручиваете и втягиваете на клемме N, автоматная фаза питания идёт на клемме L, последнее идёт на светоподачник.

Схема подключения нескольких датчиков

Если у вас длинный коридор, с поворотами и т.д., то лучше всего установить несколько датчиков, которые будут активировать освещение, пока вы находитесь в зоне их видимости, для этого, предпочтительнее выбрать параллельную схему подключения. Количество приборов неограниченно.

Тут всё тоже самое, что и ранее, просто понадобится всё удобно разместить и возвращаться к пункту выше, чтобы понять, как произвести монтаж. Уличные туго работают между собой, но правильная настройка датчика движения, а точнее его сенсора и реакции на свет, может это исправить.

Схема с пускателем или контактором

Для любой мощной нагрузки используется схема с магнитным пускателем. Необходимо это тогда, когда идёт речь об мощных линиях освещения, вентиляторах, открытии двери и т.п.

В данном случае датчик управляет катушкой включения, а фазовый проводник прибора послужит питанием для неё, ноль поступает или напрямую или с самого датчика.

Трехпроводная схема подключения датчика движения

Датчики с тремя клеммами обычно используются при конструкции типа ИК-сенсор. Довольно распространенной компанией производителем недорогих инфракрасных датчиков движения является IEK. Без особых проблем можно найти хорошие изделия на Алиэкспресс.

Изделия подороже выполнены по аналогичному принципу, схема подключения светильника с датчиком аналогична для модели датчика от любого производителя. Устройства должны иметь степень защиты IP44 от проникновения твердых объектов более 1 мм и капель влаги. Если же датчик движение нужно вынести за пределы дома, то установка возможно только под козырек.

Если желаете защитить прибор от дождя и снега, ищите модель с пылевлагозащитой IP65 и с температурным режимом для вашего климата. Большинство ИК-сенсоров могут работать только до минус 20 градусов Цельсия.

Для подключения трехпроводного ИК-сенсора движения заводится полноценная фаза и ноль. Для правильной расстановки понадобятся все те же основные 4 элемента:

Автоматический выключатель (что в распредщитке).
Распредкоробка (в которой основной монтаж).
Датчик (к нему подведен провод из распредкоробки).
Светильник (второй провод из распредкоробки).

Соединение датчика тремя проводами будет проводится с заводом в распределительный короб трех кабелей:

От автомата три жилы: L (фаза), N (рабочий нуль), нулевой защитный или земля (PE).
На светильник три жилы, если корпус осветительного прибора из метала.
Три жилы на датчик.

Как подключить датчик движения к лампочке с использованием трех жил, детально рассмотрено на схеме.

Нули (N) собираются в одну точку (как в случае с предыдущей схемой). Земля с автоматического выключателя тоже подключается к земле светильника (нулевой привод или PE). На датчик движения с тремя клеммами подается теперь фаза-ноль:

Две вводных – для питания 220В, обычно подписаны как L (фаза) и N (ноль).
Один вывод – обозначается литерой А.

Монтаж

Для установки трехжильного датчика движения:

Открутите два самореза в корпусе. Клеммы находятся под задней крышкой.
Некоторые модели уже выводятся из корпуса тремя проводами разного цвета. По цвету можно определить, что он значит: земля (А) красный, ноль (N) синий, фаза (L) коричневый. Но если крышка открывается без особых потуг, рекомендуется убедится в правильности определенной маркировки лично, глядя на надписи рядом с клеммами.

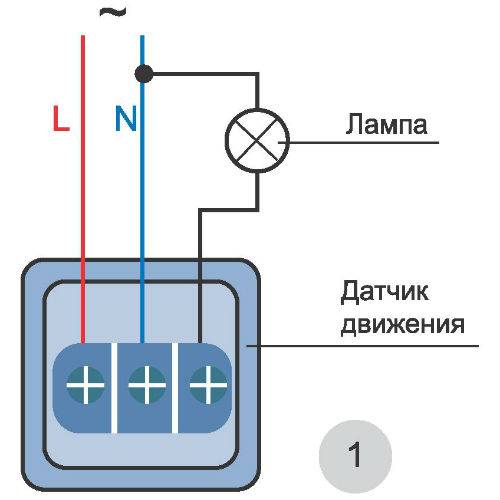

Упрощенная схема подключения датчика движения к лампочке выглядит таким вот образом:

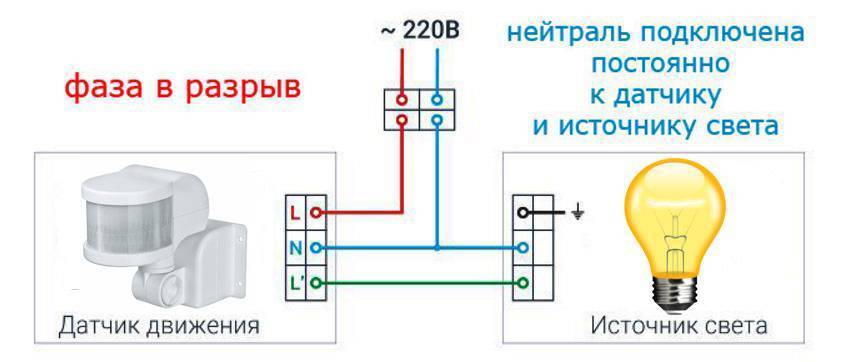

Немного наглядности вот на этом рисунке.
Можно обойтись без распредкоробки для соединения проводов и все жилы завести прямо в короб датчика, если внутри достаточно просторно и есть собственный клеммник. Фазу-ноль с одного кабеля подали, а с другого фазу-ноль вывели.
Выходит упрощенная, но такая же трехпроводная схема, только без распределительного короба.

Настройка и регулировка чувствительности

После успешного подключения светильника с датчиком движения нужно правильно выставить его параметры:

На обратной стороне корпуса найдите основные регуляторы. LUX с позициями месяца и солнца отвечает за срабатывание в зависимости от освещенности. Нужно чтобы датчик включался в комнате с окном только когда будет пасмурно или зайдет солнце? Выкрутите регулятор в сторону луны.
Вторым регулятором выставляйте время выключения. Задержку можно выставить с нескольких секунд до 5-10 минут.
Угол поворота всей сферы позволяет регулировать детектирование животных.

Преимущества и нюансы использования

Чтобы на животных не реагировал датчик, не поворачивайте головку сенсора вниз к полу. Выставите его так, чтобы он захватывал движения на уровне головы (плеч) всех жителей дома. Обычно на этом уровне захват животных не происходит.

Если же нужно, чтобы датчик временно не срабатывал, то головку его направьте в потолок. Таким образом захват перемещения невозможен. Захват движения датчиком зависит от угла наклона. В реалиях максимальное расстояние достигает 9 метров. Но по паспорту может быть выше.

Датчик для детектирования применяет ИК-лучи. Если двигаться от луча к лучу, то устройство замечает активность и реагирует. Когда проходишь прямо на луч, чувствительность сенсора минимальна и прибор может не сразу на вас среагировать.

По этой причине установка датчиков движения проводится не прямо над дверным проемом, а немного сбоку. Например, в углу комнаты.

Недостатки

Минусом трехпроводной схемы подключения датчика движения к лампе является отсутствие включения света принудительно. Если датчик по каким-либо причинам придет в неисправность, начнутся проблемы с корректной его работой. Чтобы этого избежать, рекомендуется в схему добавить выключатель.

Настройка параметров

Если правильно выставить все параметры, то экономия электрической энергии может достигать 50 процентов. Это значительный показатель при современных тарифах на энергоносители. Как правило, на последних моделях датчиков движения устанавливаются три регулятора – LUX (DAY LIGHT), TIME, SENS.

LUX отвечает за настройку порога освещенности, TIME – время задержки отключения, SENS настраивает чувствительность срабатывания.

Угол установки

При установке ДД в помещении, как правило, его размещают в самой верхней точке в углу. Таким образом, получится достигнуть наиболее правильного расположения по отношению к площади, где будет самое интенсивное движение.

Если, к примеру, датчик устанавливается в прихожей, куда можно зайти сразу с нескольких комнат или кухни, то его направляют в ту сторону, в которой лучи будут охватывать максимальную территорию. Чтобы при появлении объекта из любого прохода сработала система оповещения путем замыкания сети. На улице место и высота установки могут быть разными. Но надо смотреть, чтобы в поле работы инфракрасных лучей не попадали ветки деревьев или другие объекты, на которые реагирование датчика не желательно.

Основные параметры настройки

Естественно, что есть и мертвые зоны, куда не рассеиваются лучи, и датчик не может реагировать. Но при правильной установке они минимальны и на работу прибора не влияют.

Чувствительность

Чтобы ДД реагировал предпочтительно только на людей, регулятор с надписью SENS желательно устанавливать на средние показатели, то есть между плюсом и минусом. При неправильной настройке свет будет включаться при перемещении маленьких объектов. По желанию диапазон можно разбить на несколько секторов по 45 градусов. Так создается площадь, на которой точнее происходит обнаружение. Каждый участок имеет специальный ограничитель.

Освещенность

Этот параметр настраивается с помощью регулятора LUX. Для ненужного срабатывания датчика в светлое время суток рекомендуется установить положение на максимум. Таким образом, порог замыкания контактов находится в режиме полной темноты, когда на улице ночь или помещение без окон. В более высокой ценовой категории есть ДД с установкой времени задержки выключения. Но если не хочется переплачивать, то можно установить дополнительно фотореле.

Время задержки

Диапазон реагирования на отключение выставляется исключительно по индивидуальному желанию. Обычно это период от 1 секунды до 10 минут. В рекомендациях специалистов указывается время 50–60 секунд.

Во время первого включения датчик движения среагирует, а затем произойдет отключение на время большее, чем будет выставлено в настройках. Но при следующем срабатывании таймер будет работать в правильном режиме, согласно установленным настройкам.

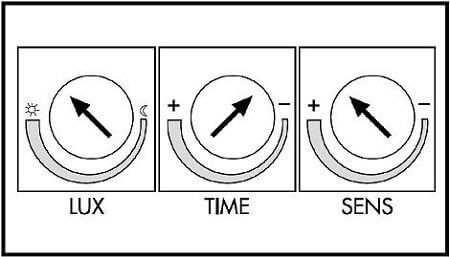

Кнопки настройки на корпусе датчика

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос эксперту

На заметку! Для рационального и экономного использования электроэнергии надо применять светодиодные или люминесцентные лампы и фонари.

Угол установки датчика движения

Как подключать датчик движения мы уже с вами рассматривали, теперь рассмотрим главный вопрос: как настроить датчик движения на прожекторе в зависимости от угла установки. Конечно, сейчас современные модели можно назвать функциональными и продуманными, как обещают производители – они будут хватать все, что двигается. Но, это только на словах, на самом деле настроить инфракрасный датчик движения нужно правильно, в противном случае он не будет нормально работать. И здесь даже роль не играет его стоимость, неправильная настройка – это некачественная работа.

Вот так должна выглядеть оптимальная схема установки:

Старайтесь делать только как на показанном рисунке, тогда проблем у вас возникнуть не должно.

Вот такие варианты существуют

Выбор места установки датчика движения

Первым делом, после приобретения датчика движения, необходимо определиться с местом установки данного устройства. Выбор правильного места очень важен для корректной работы датчика движения и предотвращения ложных срабатываний.

Для управления ночным освещением выбирается место, из которого датчик может охватывать большую часть помещения. Например, для управления освещением в коридоре или на лестничной площадке, необходимо, чтобы в зону датчика движения попадали двери из всех помещений или квартир. В таком случае, при попадании человека в помещение из любой двери, датчик движения будет правильно отрабатывать и включать свет.

Для просторного помещения, например, большой комнаты, зала или холла грамотным решением будет установка потолочного датчика с охватом в 360 градусов и радиусом, превышающим максимальную длину помещения. Установка нескольких датчиков движения в таких помещениях, как решение, в целом тоже имеет место быть, но достаточно громоздкое и недостаточно удобное.

При установке такого управляющего устройства важно помнить, что не стоит устанавливать его рядом с приборами, которые излучают инфракрасные или электромагнитные помехи, выделяют пар (например, чайники и пр.) или тепловое излучение (обогреватели, трубы отопления, кондиционеры). Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора

Это позволит выбрать оптимальное место установки с точным срабатыванием прибора

Целесообразно, перед окончательным монтажом датчика движения провести испытания его срабатывания в нескольких местах. Это позволит выбрать оптимальное место установки с точным срабатыванием прибора.

Виды и принцип работы датчика движения

Датчик движения замыкает цепь, в тот момент, когда обнаруживает перемещение в зоне его действия, то есть работает, как своеобразный выключатель. Классифицируются такие сенсоры по принципу обнаружения перемещения объектов.

Инфракрасный

Такой тип сенсора реагирует на изменение инфракрасного излучения в зоне действия. На его чувствительном элементе расположено большое количество линз, число которых и влияет на его точность. Чем их больше, тем точнее будет сенсор. Сенсор фиксирует перемещение теплового излучения от одной линзы к другой, на основе чего формируется сигнал на включение источника света. У инфракрасного типа есть свои недостатки:

Есть вероятность ложных срабатываний;
Невысокая точность у моделей с малым количеством линз;
Зависимость от внешних условий (погода).

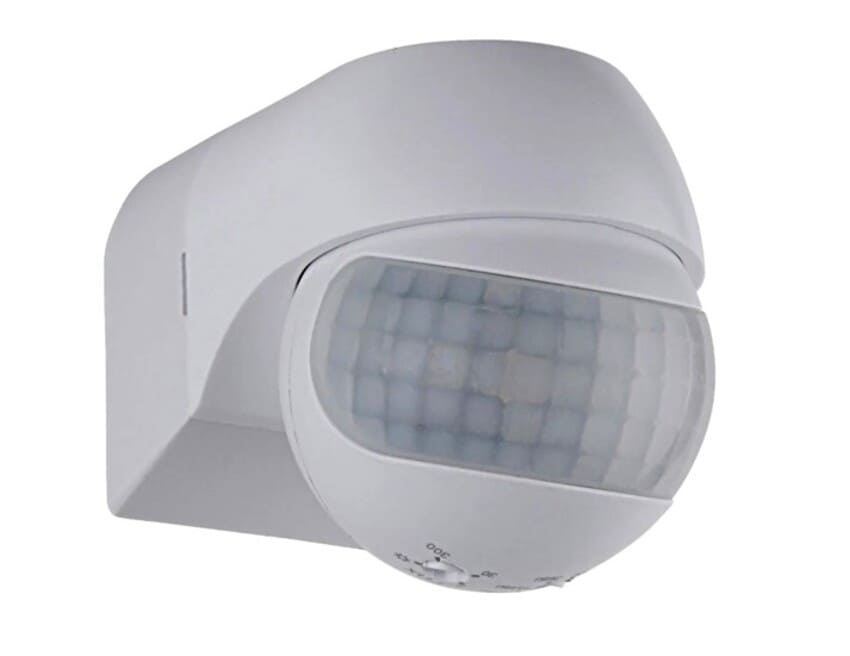

Инфракрасный ДД

Ультразвуковой

Действует по принципу эхолокации, как, например, это делает летучая мышь. Сенсор постоянно излучает волны в ультразвуковом диапазоне. Затем, по изменению частоты отражения прибор определяет перемещение объектов в зоне ответственности и формирует сигнал на включение светового прибора. Такой эффект называется эффектом Допплера. Но и этот тип сенсора имеет свои недостатки:

Такой детектор постоянно излучает ультразвук, что может негативно воздействовать на домашних животных;
Небольшой диапазон действия, и при неправильной регулировке такой тип сенсора можно «обмануть»;
Реагируют на интенсивные перемещения, но этот параметр также зависит от того, как сенсор отрегулирован.

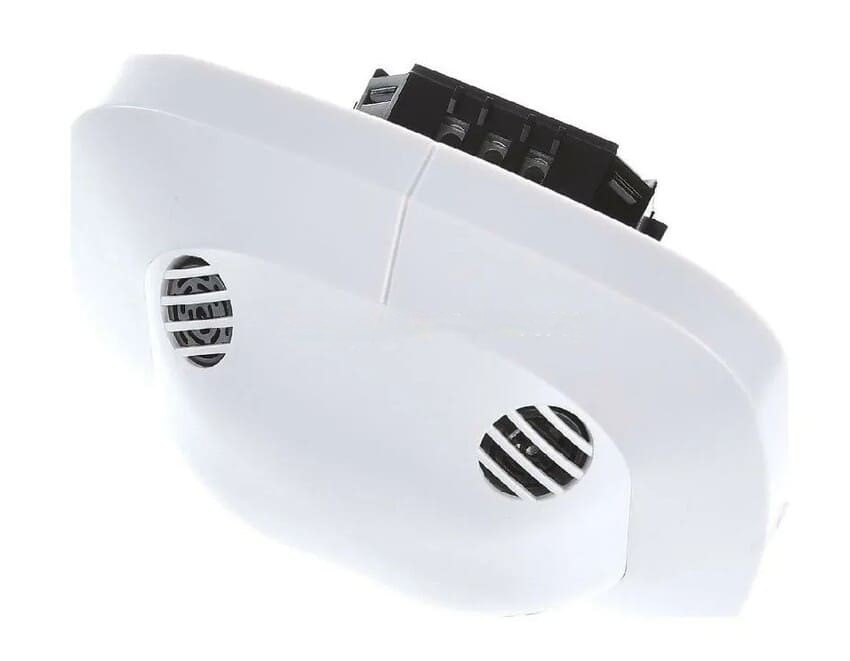

Ультразвуковой ДД

Микроволновый датчик движения

Принцип действия такого типа сенсоров аналогичен ультразвуковым, за исключением того, что микроволны находятся уже в радиочастотном диапазоне, примерно 5,8ГГц, при этом мощность излучения не велика. Если изменяется частота отражённых волн, сенсор дает сигнал на включение прибора. Их достоинства и недостатки:

Достоинства
Высокая чувствительность
Работает при любых погодных условиях
Может обнаруживать перемещение даже за препятствиями, которые слабо пропускают электрический ток

Недостатки
Высокая стоимость
Микроволны могут быть вредны для здоровья
Высокую чувствительность также можно отнести и к недостаткам прибора, так как возникает вероятность ложных срабатываний, поэтому такой тип нуждается в тщательной регулировке

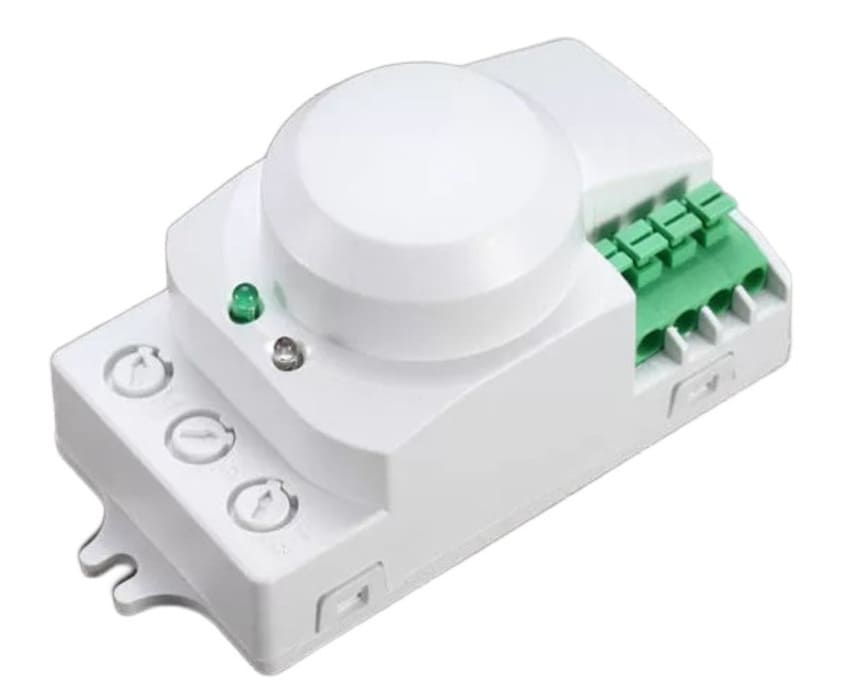

Микроволновый ДД

Как правильно выбрать датчик движения. Какие бывают, в чем отличия

Чем можно регулировать детектор?

В современных датчиках движения (ДД) можно настроить чувствительность, освещенность, время задержки выключения света и угол установки.

Все эти параметры при правильной настройке позволяют сэкономить до 50% электроэнергии, что является весьма значительным показателем. Однако следует сразу же отметить, что не во всех датчиках движения три регулятора. В старых моделях можно отрегулировать только два параметра – время задержки и чувствительность либо время задержки и уровень освещенности, как на фото ниже:

Рекомендуем просмотреть инструкцию, на которой объясняется схема работы детектора:

Сейчас мы по отдельности разберем, как настроить датчик движения на прожекторе либо другом варианте светильника.
