Как правильно установить одноклавишный выключатель света

Выбор выключателя

Первым делом стоит разобраться, а какие же выключатели бывают и в чем их отличие. У подавляющего большинства бытовых выключателей основным элементом управления служит клавиша, такой выключатель называется клавишным (может состоять из одной, двух или трех клавиш). Клавиши могут быть с подсветкой и без.

Но существуют и другие: кнопочные, рычажные, роторные и сенсорные, звуковые, регулируемые (диммеры).
Также стоит отметить, что по способу монтажа выключатели тоже рознятся, присутствуют несколько основных конструктивных особенностей. Существуют выключатели для наружного монтажа, встраиваемого (внутреннего), пылевлагозащитные (для использования в помещениях с агрессивными условиями или на улицах), а также модульные. Но принцип работы всех выключателей один и схематически изображаться все типы выключателей будут одинаково. Выключатель – это ключ, который размыкает или замыкает электрическую цепь, тем самым пропуская ток на электрическое устройство или перекрывая его. Поэтому среди многообразия выключателей выбор сводится к предпочтениям самого покупателя, единственное, что хотелось бы подчеркнуть — лучше не брать, слишком дешевый товар, он может быть не качественно собран и быстро прийти в негодность. В остальном выбор полностью индивидуален: цвет, фирма-производитель, форма –это все на усмотрение конечного пользователя.

Что нужно знать при замене выключателя?

Выполняя замену выключателя своими руками, нужно знать, что:

1. Напряжение в электрической сети представляет опасность для человека, поэтому прикасаться к оголенным необесточенным проводам голыми руками нельзя.
2. Прежде чем приступать к работе, необходимо изучить инструкцию по каждой конкретной модели.
3. Тем, кто впервые самостоятельно выполняет замену электроприборов, лучше сделать фотографии ключевых моментов. Даже небольшое отклонение от алгоритма может привести к неприятным результатам, таким как повреждение приборов освещения или проводки вследствие короткого замыкания.

Эксплуатация

То, насколько долго прослужит изделие, определяет не только правильный монтаж, но и правильная эксплуатация автоматических выключателей. При соблюдении некоторых простых правил эксплуатации качественный автоматический выключатель прослужит не один год.

Как правило, большинство автоматических выключателей имеют диапазон рабочих температур от -25°С до +40°С. Некоторые модели имеют более широкий рабочий диапазон: от -40°С до +50°С, как, например, устройство “Автоматический выключатель ВА47-29 1Р 40А 4,5кА х-ка С ИЭК”

Также очень важно соблюдать допустимый уровень влажности воздуха в помещении, где установлен автоматический выключатель. Для средней температуры, равной +20°С, влажность воздуха должна составлять около 90%

Если же температура приближается к +40°С, то влажность воздуха в помещении не должна превышать 50%.

Инструкция по монтажу

Итак, внешняя проводка уже готова, пришло время установить розетки и выключатели.

Монтаж одноклавишного устройства накладного типа совсем несложен

. Для этого нужно выполнить всего лишь несколько шагов. В первую очередь нужно позаботиться о собственной безопасности.

Обесточьте квартиру, отключив автоматы на распределительном щитке /выверните пробки из электросчетчика
Установите подрозетник при помощи шурупов

Проследите, чтобы диаметр подрозетника был больше, чем фурнитура на 3-4 мм.

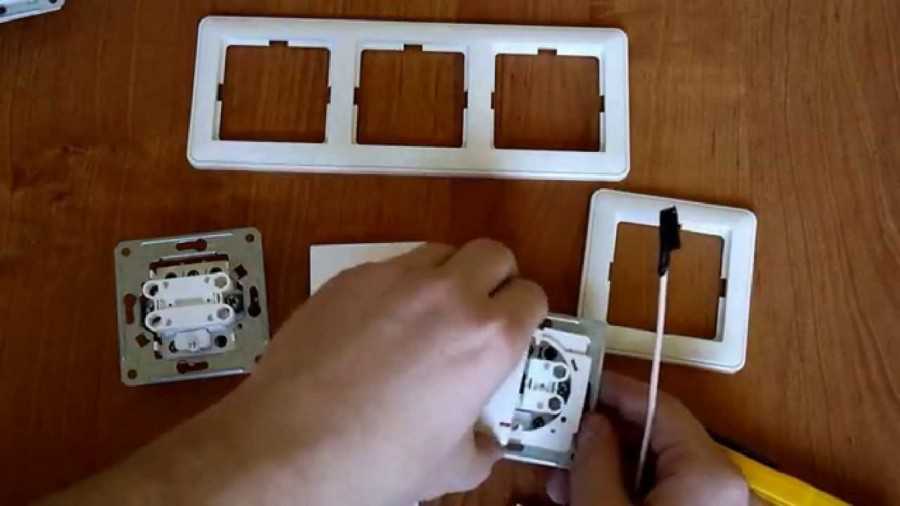

Разберите выключатель, сняв клавишу и корпус
Установите на подрозетник основную часть устройства

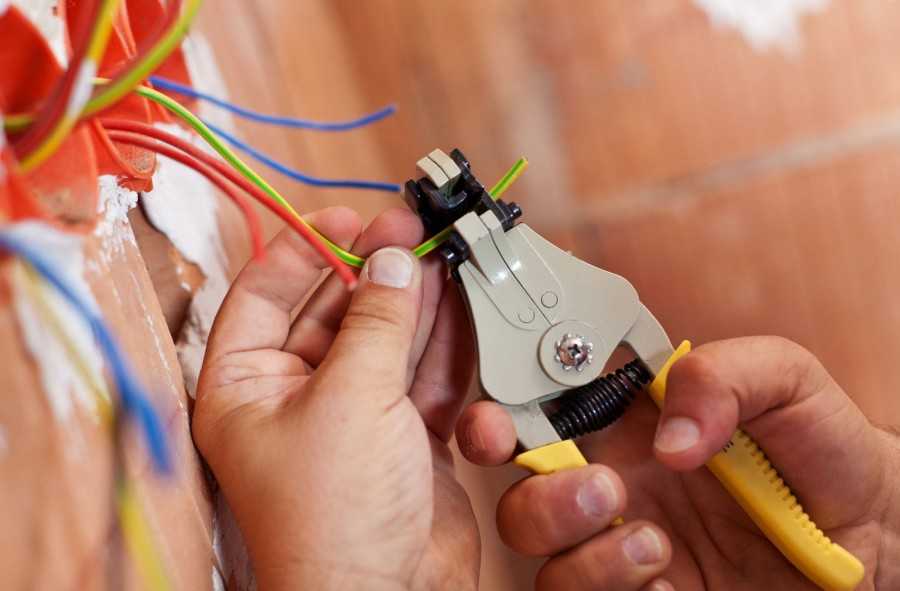

Зачистите провода
Заведите в выключатель провода так, чтобы клавиша размыкала только фазу, а шли на осветительный прибор
Для правильного подсоединения обратите внимание на маркировку внутри вашего выключателя. Фаза обозначается буквой L, ноль – буквой N
Установите внешнюю часть прибора и клавишу

Примерная схема поключения наружного проходного одноклавишного выключателя:

Инструменты, которые вам потребуются:

• Прямошлицевая отвертка
• Крестовая отвертка
• Пассатижи
• Бокорезы
• Подрозетник
• Шурупы

При монтаже следите, чтобы основной механизм был хорошо закреплен на подрозетнике, но при этом помните, что перетягивать шурупы нельзя: это может привести к деформации или порче механизма.

Также проверяйте, чтобы подрозетник не болтался, а был жестко закреплен на поверхности

. Это гарантирует вам и безопасное использование, и эстетику внешнего вида конструкции.

Видео-инструкция, как правильно установить одноклавишный выключатель для наружной проводки:

Правильный выбор и монтаж современной электрической фурнитуры – дело несложное, но очень ответственное. Не стоит ориентироваться на низкую цену или покупать изделия неизвестного производителя. От грамотного выбора выключателей и розеток, правильной их установки зависит пожаробезопасность вашего жилища и долговечность использования электрофурнитуры.

Согласно схеме выполнена наружная проводка, кабель проложен в гофрированной трубе, которая крепится к стенам на клипсы.

В этой статье мы рассмотрим вариант, когда под выключателем планируется установить еще и наружную розетку. И чтобы не тянуть к каждому устройству свой кабель в отдельной гофрированной трубе (а затем обходить выключатель, что будет выглядеть некрасиво), мы проложим их провода вместе в одной гофре, при этом питающий кабель к розетке будет проходить через установленный нами накладной выключатель.

Итак, электропроводка для подключения одноклавишного внешнего выключателя выполнена, можно приступать к его монтажу. В нашем примере, мы покажем установку наружного выключателя Schneider Electric

из серии «Этюд » со степенью защиты IP44.

Atbilstība drošībai

Nu, mēs izjaucām, kā veikt slēdžu uzstādīšanu – viens no vienkāršākajiem elektriskajiem darbiem, kas neprasa īpašas prasmes un talantus. Ja jūs mācīties visu iepriekš, un saprast, ka, kā un kāpēc tas ir tik paveikts, jūs varat viegli un ātri izdarīt šo izmitināšanu, kas nav pazīstama ar apstrādes procedūru.

Un viens no svarīgākajiem punktiem ir drošības tehniķa ievērošana, pretējā gadījumā pašreizējā pārbaude jūs pārbaudīs spēku. Un drošības noteikumi nav tik daudz:

1. Pirms darba uzsākšanas pārtrauciet elektroenerģijas piegādi, izslēdzot mašīnu ieročus elektriskajā aizsardzībā. Veikt pasākumus, lai novērstu spēju atjaunot spriegumu.
2. Visiem rīkiem ir jāstrādā. Ir jāpārbauda bojājumu trūkums un šķeldošana uz instrumentu izolācijas daļām.

Ko vēl var radīt jautājumus

Papildus standarta ķēdei, kas savieno slēdžus, var izmantot citus. Slēdzis ar vienu pogu var kontrolēt kā vienu gaismas spuldzi lustrā un veselu apgaismojuma kompleksu, bet tam ir savs komutācijas princips.

Pievienojiet slēdzi ar vienu taustiņu uz diviem spuldzēm.

Single pogas slēdzis diviem un vairāk spuldzēm ir savienoti ar fāzi

Pievērst uzmanību tālākai shēmai

Nulles diriģents un fāze iznāk no galvenās atloka un nonāk izplatīšanas lodziņā, no kurās nulle ir savienota ar lampas nulli, un fāze iet uz slēdzi. No viņa fāze iet uz lampas fāzi. Saņemot uzticamu savienojumu, lampa darbosies pareizi, pretējā gadījumā jūs izraisīsiet īssavienojumu. Visi spuldzes šajā gadījumā ir savienoti secīgi.

Slēdzis un ligzda no viena kastes izplatītāja: Savienojuma funkcijas

Slēdzis un kontaktligzda savieno starp sevi, izmantojot vienu sadales vārpstu. Piemēram, ja jums ir nepieciešams veikt ligzdu guļamistabā, kur ir tikai gaisma un pāriet uz to, jums ir nepieciešams izmantot šādu shēmu.

Divu kodolu kabelis nonāk kastē, kurā tiek ražots viss pārslēgšana. Šeit mēs sāksim vadus no lampas, ligzdas un slēdzis. Fāzes elektriskā paze ir savienota ar strāvas fāzi un slēdža ievades slēdzi. Tas izmanto īpašus skavu terminālus. Tālāk vadītājs, kas savieno ar gaismekļa kontaktu, tiek atbrīvots no slēdža produkcijas. Nulles lampiņa tiek pārslēgta uz nulles kontaktligzdām un elektrisko vairogu izplatīšanas lodziņā.

Tādējādi jums ir uzticami savienojumi ar visām iespējamām shēmām viena viļņu slēdžu savienošanai: ar apgaismojumu un bez diviem lukturiem vai vienu. Cienījamie lasītāji, ja jums ir jautājumi par vienu no savienojuma metodēm, sazinieties ar mums, izmantojot rakstu. Mēs noteikti sazināsimies ar jums tuvākajā nākotnē.

Установка выключателя своими руками

Раньше свет в помещении зажигали, просто повернув лампочку накаливания в патроне. Это не только неудобно, но и неприемлемо для современных осветительных приборов. Сейчас важным элементом системы освещения является выключатель. Этот простой прибор можно установить самостоятельно. О том как это сделать, рассказывается в нашей статье.

Установка выключателя своими руками

Содержание пошаговой инструкции:

Что такое выключатель. Конструкция и принцип действия

В наиболее привычном виде выключатели представляют собой небольшую кнопку, нажав которую можно замкнуть или разомкнуть электрическую цепь освещения помещения.

Место установки выключателя может быть разным, все зависит от предпочтений пользователя. Ранее заветную кнопку устанавливали на уровне глаз человека среднего роста. Сейчас выключатель монтируют так, чтобы для приведения его в рабочее состояние не надо было поднимать руку.

Принцип действия выключателя прост. Для того чтобы горела лампочка, к ней подходит два провода, которые называются фаза и ноль. С распределительно й коробки к выключателю отпускается только фаза. Здесь она разрывается на два провода: один идет от коробки до места установки выключателя, а другой – от выключателя к светильнику. Соединение и разъединение фазных проводов осуществляется благодаря клавише.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Atvienošana

Lai izslēgtu pārslēgu pret elektromagnētiskā diska tinumu, ir izlādējies vadības bloka invalīdu kondensators, nodrošinot plūsmu caur tinumu 15 līdz 20 milisekundēm pretējā virzienā pretējo pārslēgšanas strāvu.Shutdown pašreizējais daļēji demagnetizē pastāvīgu magnētu, relaksējošu jaudu magnētiskā piesaista enkuru uz plakano magnētisko cauruļvadu.Atvienošanas atsperu kopīgā ietekme un kontaktu papildu kontakta piegādes atsperes ir pietiekams, lai “atvienotu” regulējamo enkuru no magnētiskās cauruļvada. Jaunās gaisa spraugas virzienā strauji samazina piesaistes ietekmi, enkuru ar atsperes iedarbību intensīvi paātrinās un pēc 2 milimetru brīvas kustības, paraut pārvadā vilces izolatoru un IDK mobilo kontaktu.Sākotnējā paraut uz kustamā kontaktā spēks var sasniegt 2000 h vērtības, kas ļauj efektīvi sadalīt mikroskopus uz kontaktu virsmas, kas var rasties sakarā ar īssavienojumu termisko iedarbību.Blurring kontaktus notiek ar intensīvu paātrinājumu, veicinot sasniegumu maksimāli atvienošanas spēju moduļa.Sasniedzot ekstremālās pozīcijas enkuru, ACC kontaktpersonas notiek atklātā atvienošanas stāvoklī, kas tiek nosūtīts kustamajam kontaktam, izmantojot vilces izolatoru.Enkura kustība tiek nosūtīta uz sinhronizējošo vārpstu, pagriežot to kustības procesā 44 ° leņķī, lai nodrošinātu indikāciju par moduļa stāvokli, kontrolētu papildu kontaktus un aktivizētu bloķēšanas mehānismus izplatīšanas.

Ошибки и неисправности в вопросе, как подключить выключатель к лампочке

Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.

Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.

https://www.youtube.com/watch?v=I6kgRIyFhN4

Подключение лампочки и выключателя между собой может быть неисправным, если сам регулятор освещения неисправен, а это элементарно проверить. Для этого возьмите мультиметр или тестер, прикоснитесь к каждому из контактов поочередно. При нормальной работоспособности, электроника будет реагировать на обоих контактах

Если прибор реагирует лишь на одном из контактов (не важно на каком), значит, выключатель бракованный, и даже при его ремонте он долго не прослужит

Знакомимся с правилами и готовим материалы

Первым делом всем, а особенно новичкам, необходимо вспомнить основные правила техники безопасности при манипуляциях с электричеством:

• Всегда отключать электричество и убедиться с помощью мультиметра или индикаторной отвертки в его отсутствии непосредственно на участке работы.
• Не касаться руками оголенных жил.
• Изучить цветовую и иную маркировку проводов, тщательно следить за тем, чтобы нулевой провод присоединялся к нулевому, заземление к заземлению, а фаза к фазе. В противном случае возможно короткое замыкание вплоть до возгорания проводки.
• Выбирать качественные электротехнические элементы и расходные материалы, вновь не использовать старые выключатели и провода.
• Для соединения проводов пользоваться пайкой, клеммами, соединительными колодками, а не скруткой и изолирующей лентой.
• Рассчитывать предельное напряжение на провода и в связи с этим параметром выбирать диаметр сечения и другие эксплуатационные характеристики проводника.
• Ознакомиться со схемой монтажа выключателя выбранного вида (с одной, двумя или тремя клавишами).

Читайте здесь! Установка выключателя — простая инструкция от профи! Схемы монтажа и подключения выключателя света своими руками

Также необходимо заранее приготовить все необходимые инструменты и материалы. Так, для монтажа электропроводки выключателя потребуются дрель или перфоратор, специальная насадка для проделывания отверстия, мультиметр, отвертки (в том числе индикаторная), шпатель, плоскогубцы, нож, двужильный провод, подрозетник, выключатель, шпаклевка или гипсовый раствор.

Как выбрать место под выключатель

Установка выключателя начинается с определения места его размещения. Существуют рекомендации относительно расположения коммутаторов, но лучше определять место в соответствии с индивидуальными особенностями:

• Учесть будущее расположение мебели. Предметы интерьера не должны перекрывать или закрывать прибор.
• Размещать выключатели нужно на высоте 90-95 см от пола.
• Желательно выбирать те места, где не будет повышаться влажность.
• В зависимости от количества выключателей в рамках одного помещения выбираются конкретные места для размещения. Если коммутатор будет 1, лучше располагать его возле входной двери в комнату.

Место размещения стоит определять в соответствии с планировкой помещения и личными предпочтениями.

Способ коммутации проводов выключателя

Важно умело прикрутить провода проводки к пластине-контакту. Если соединение произвести неправильно, коммуникатор будет работать неполноценно

Существует 2 типа зажимов – винтовой и пружинный. Для каждого варианта используется определенный провод и принцип его укладки.

Зажим винтового типа

В некоторых выключателях подключение провода производится посредством специального механизма, которые представляют собой специальные зажимы. Данный вариант является сложным в плане подключения провода, но это компенсируется надежностью контакта. Он выдерживает высокую нагрузку. Винтовой зажим лучше применять, если используются алюминиевые провода.

Зажим пружинного типа

Чтобы закрепить выключатель в стене, нужно продумать принцип подключения проводов в нем. Актуальными считаются системы, в которых используются подпружиненные пластины, служащие контактами. Такой вариант позволяет проще производить соединение проводов, но уложить элемент нужно правильно. Лучше использовать пружинный тип соединения, если проводка сформирована из медных проводов.

Выключатель с пружинным зажимом

Выключатель с винтовым зажимом

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

Критерии выбора выключателя с регулировкой яркости описаны в этой статье.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.

Монтаж приводов к выключателям.

Для управления выключателями применяют следующие приводы: электромагнитный ПЭ-11 и пружинный ПП-67 — для ВМГ-10; электромагнитный ПЭ-11 и пружинный ППМ-10 — для ВМП-10. Приводы для перечисленных масляных выключателей поступают на монтаж в собранном и отрегулированном виде. Монтаж малообъемных выключателей и приводов производят в мастерских, где их подвергают ревизии и предварительной регулировке. Одновременно в мастерских по рабочим чертежам комплектуют и изготовляют опорные и крепежные конструкции и соединительные детали, необходимые для установки и сопряжения выключателей с приводами. Готовые аппараты в комплекте с деталями доставляют на монтажную площадку для установки. На месте монтажа привод крепят, соединяют с выключателем и проверяют их совместное действие.

Правила безопасного выполнения работ

Самый главный залог безопасности при производстве работ в электроустановке – выполнять все действия при отключенном напряжении. Для этого надо отключить напряжение во всей системе освещения. Еще лучше создать видимый разрыв – отсоединить на время монтажа отходящий провод из питающего автомата. Это исключит возможность случайной подачи напряжения посторонними лицами. Подать питание можно только на короткий промежуток времени – для проверки фазировки. Повысит безопасность во время работы и применение изолированного ручного инструмента (кусачек, отверток), диэлектрических ковриков, а также диэлектрических перчаток. Соблюдение этих простых правил поможет избежать неприятных (а то и трагических) последствий и позволит впоследствии эксплуатировать выключатель освещения с комфортом долгие годы.

Особенности установки автоматических выключателей

В данной статье, статье мы подробно рассмотрим тему как подключить автоматический выключать. Имея под рукой инструкцию с детальной фото сессией и подробными комментариями это дело будет под силу любому желающему и вопрос как подключить автоматический выключательбудет обязательно решен.

Основной функцией автоматического выключателя является защита электрической цепи квартиры или дома от короткого замыкания. Так же он выполняет функцию ограничения тока. Например возьмем трехжильный провод сечение 2,5 мм, его длительно допустимый ток равен 25 Ампер (смотрим по таблице 1.3.4 “Сечение проводов по длительно допустимому току”), это тот ток, который провод может выдерживать длительное время. Все что выше 25 Ампер будет оказывать на него губительное воздействие, он будет чрезмерно нагреваться, от чего со временем произойдет разрушение изоляции и в следствии этого произойдет короткое замыкание. Что бы этого не произошло ток ограничивают, для защиты этого провода необходим автомат номиналом 25 Ампер. Устанавливается автоматически выключатель, как правило, в силовом щитке, в который приходят подходящие провода питающие дом и отходящие, это те провода которые расходятся по различным направлениям (комнатам, этажам) на свет и розетки.

Существуют автоматические выключатели различных конструктивных исполнений:

• однополюсные, применяется в сети 220 вольт, подключается только один фазный провод;
• двухполюсные, применяется в сети 220 вольт, подключаются два провода, ноль и фаза;
• трехполюсные, применяется в сети 380 вольт, подключается три фазных провода;
• четырехполюсные, применяются в сети 380 вольт, подключается три фазных провода и один нулевой.

В качестве примера мы рассмотрим стандартную электрическую бытовую цепь напряжением 220 вольт. Для таких цепей могут применяться как однополюсные, так и двухполюсные автоматические выключатели. Оптимально использовать двухполюсный автоматический выключатель, потому что:

• контактные зажимы автоматического выключателя имеют самый оптимальный винтовой прижим, провод хорошо фиксируется по всей площади контакта (большинство нулевых контактов стандартного исполнения имеют очень плохие прижимные характеристики, оставляет желать лучшего и качество их исполнения, если фаза будет фиксирована хорошо, а ноль плохо хорошего из этого точно ничего не выйдет);
• в него подключаются сразу два провода фаза и ноль, при необходимости разрываем цепь полностью (это будет существенным плюсом при возникновении например перенапряжения, так как при его появлении на нуле оказывается фаза, отключив автомат спасем технику);
• провода легко подключить и по необходимости отключить (нужно всего лишь открутит четыре винта и все);
• простота монтажа автомата (устанавливается одним щелчком на дин рейку);
• при необходимости автоматический выключатель можно легко поменять на УЗО или Диф автомат (способ подключения и длинна проводов все одно и тот же).

Конструкция выключателя освещения

В зависимости от схемы освещения используются выключатели с разным количеством клавиш, но конструкция этих устройств похожа на одноклавишный выключатель и отличается только количеством групп контактов.

Защитные элементы и крепление

Корпус всех типов выключателей изготавливается из пластмассы. В зависимости от типа электропроводки он может иметь разную конструкцию:

• Открытая проводка. Представляет собой коробочку, закрывающую прибор с боков и имеющую вырезы для механизма включения. Крепление выключателя производится саморезами или болтами непосредственно к стене или специальной площадке.
• Скрытая проводка. Корпус имеет более плоскую конструкцию, в некоторых случаях несколько выключателей вместе с розетками могут устанавливаться рядом в одном блоке и накрываться общей рамкой. Крепление осуществляется в монтажных коробках при помощи специальных подвижных лапок, которые раздвигаются в стороны при закручивании винтов.

Конструкция крепления и корпуса позволяют установить выключатель света вверх или вниз, поэтому его положение выбирается во время монтажа. Для защиты от поражения электрическим током контакты замыкаются не руками, а при помощи пластмассовой клавиши или рычага.

Контакты

Для замыкания электрической цепи и подачи напряжения к светильникам в выключателях имеются подвижные и неподвижные контакты по одной паре для каждой клавиши. Переключение положения коммутатора “включено-выключено” производится нажатием клавиши или рычага, в некоторых моделях поворотом рукоятки.

К каждому контакту прикреплена клемма для присоединения провода. В многоклавишных выключателях подвижные контакты соединены перемычкой, имеющей клемму для одновременного подключения всех контактов.

Выбор места установки

Место установки любого электрического выключателя света регламентируется Правилами устройства электроустановок (ПУЭ). Пункт 7.1.51 рекомендует устанавливать эти электроприборы на высоте 1 м на входе в помещение со стороны ручки двери. Конкретных указаний на высоту и месторасположение коммутационных устройств в квартирах и домах нет, кроме одного – расстояние до труб газоснабжения должно быть не менее 50 см. В остальном можно руководствоваться соображениями личного удобства (во многих случаях 1 м от пола – как раз наиболее комфортно). Но если речь идет о детских учреждениях, то Правила строги – монтаж выключателя надо выполнять на высоте не менее 1,8 м.

Важно! Пункт 7.1.52 ПУЭ запрещает устанавливать выключатели освещения во влажных помещениях (ванных, душевых и т.д.). Исключение – умывальники и зоны 1 и 2 по ГОСТ Р 50571.7.701-2013

В них можно ставить выключатели под потолком со шнуром.

Зона 0	Зона 1	Зона 2	Зона 3
Внутри ванны и душевой кабины	Границы по высоте — снизу пол, сверху – плоскость, параллельная полу на высоте 2,25 м.
По вертикали — внешней вертикальной плоскостью ванны или душевого поддона или вертикальной плоскостью на расстоянии 0,60 м от душевого разбрызгивателя (для душа без поддона).	По вертикали — внешней поверхностью зоны 1 и параллельной ей вертикальной плоскостью на расстоянии 0,60 м.	По вертикали — внешней поверхностью зоны 2 и параллельной ей вертикальной плоскостью на расстоянии 2,40 м.

Замена старого выключателя

Для начала рассмотрим случай когда выполняется ремонт, и необходимо заменить неисправное устройство коммутации на новое, а кабеля и остальные элементы исправны. Самая большая трудность здесь в том, как разобрать и как собрать выключатель.

Если коммутатор наружный, найдите винты, которыми крепится защитная крышка. Открутите их, снимите крышку и открутите винты или шурупы (обычно их два), которыми устройство крепится к стене, и станут доступными клеммы.

Для того чтобы разобрать внутренний, для начала аккуратно подденьте тонкой отвёрткой клавишу и снимите её, после этого вы сможете раскрутить находящиеся под ней винты и снять декоративную пластиковую панель. По бокам есть два винта, которыми устройство закрепляется в монтажной коробке, ослабьте их и выньте коммутатор.

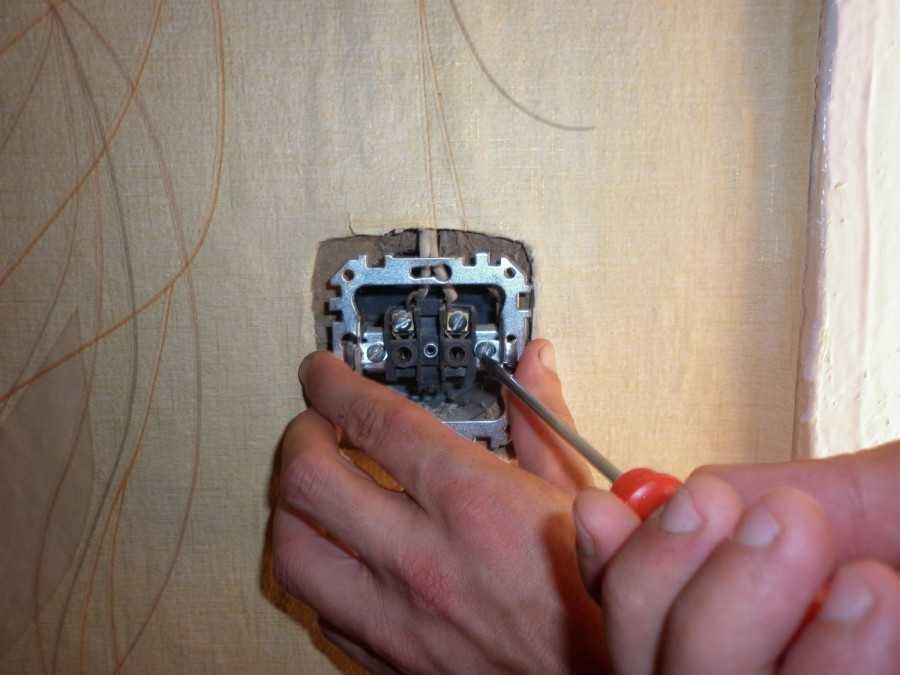

После того как вы разобрали выключатель, вам остаётся ослабить винты на клеммах (полностью их выкручивать не нужно) и вытянуть оба провода. Маркировать провода необязательно, их подключение может быть произвольным.

Разберите новый коммутатор, подключите к проводам и соберите, выполнив вышеуказанные операции в обратном порядке

Следует обратить особое внимание на затяжку винтов на клеммах, слабая затяжка может привести к нагреву места соединения и стать причиной пожара

Подключение двухклавишного выключателя

Установка такого вида выключателя применяется в следующих случаях:

• Плафоны люстры разделены на секции для регулирования уровня освещенности, каждая секция подключается к отдельной кнопке выключателя.
• Выключатель подключен к автономным светильникам.

Если с одноклавишным выключателем все понятно и просто, то подключение двухклавишного кажется намного сложнее: клеммная коробка отличается и проводов побольше. На самом деле больших затруднений это вызвать не должно, алгоритм подключения тот же. Устройство ненамного отличается от одноклавишного.

1. Разобрать выключатель. Механизм несколько отличается от одноклавишного. Но в этом нет ничего страшного: в современных выключателях все контакты маркируются. L — контакт для питающей фазы, отходящие контакты обозначены стрелками вниз.
2. Срезав изоляцию с проводов в месте их присоединения, присоединяем провода к соответствующим контактам механизма.
3. При внутренней установке закрепить механизм в специальной коробке в стене, надеть снятую ранее рамку. При наружной — закрепить на стене, установить корпус выключателя.
4. Установить клавиши.

Правильная установка выключателей света

После сборки и подключения входного щитка с защитными автоматами, монтажа проводки с распределительными коробками, наступает время установки выключателей света. Правильный монтаж этих коммутационных устройств позволит не только рационально осветить любую зону в помещении, но и сэкономить электроэнергию.

Установка любого выключателя может производиться своими руками. Никаких ограничений по этому поводу в законодательстве не предусмотрено. Однако существуют «Правила устройства электроустановок» (ПУЭ). Их соблюдение внутри квартиры надзорными органами не проверяется, но для общей безопасности рекомендуется их выполнять.

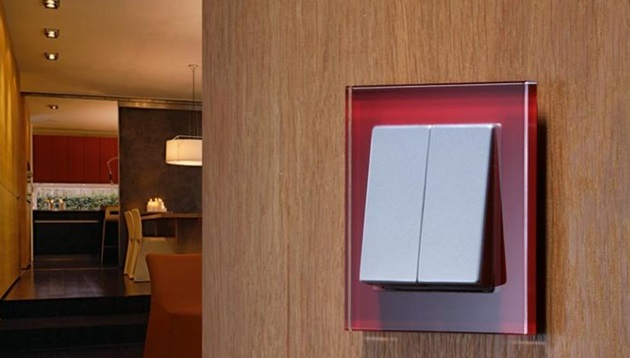

Схема подключения двухклавишного выключателя и ее особенности

Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.

Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения

Двойные выключатели бывают нескольких видов:

Вид	Описание
Внутреннего монтажа	Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера.
Наружного монтажа	Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко.
Защищенные от влаги	Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата.
Модульные	В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате.

А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.

Схема 2х кнопочного выключателя с заземлением

Схема 2х кнопочного выключателя без заземления

Рекомендации по подключению двухкнопочного выключателя на две лампочки

Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.

Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2.  Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.

Подключение к контактам при отсутствии заземляющей линии

Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:

Обратите внимание на подключение заземления на схеме:

Схема подсоединения выключателя к TN-S системе

Схема: как подключить люстру на двойной выключатель

Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :

• 2 – от щитка (ноль и фаза);
• 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
• 3 – на люстру (один на ноль и две фазы).

Итого должно получиться восемь.

Схема подключения люстры к двойному выключателю:

Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.

Подключение двухклавишного выключателя с розеткой, основные моменты

Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.

Вот образец схемы подключения двухклавишного выключателя и розетки:

Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
