Как правильно подключить выключатель света с двумя клавишами — схема

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

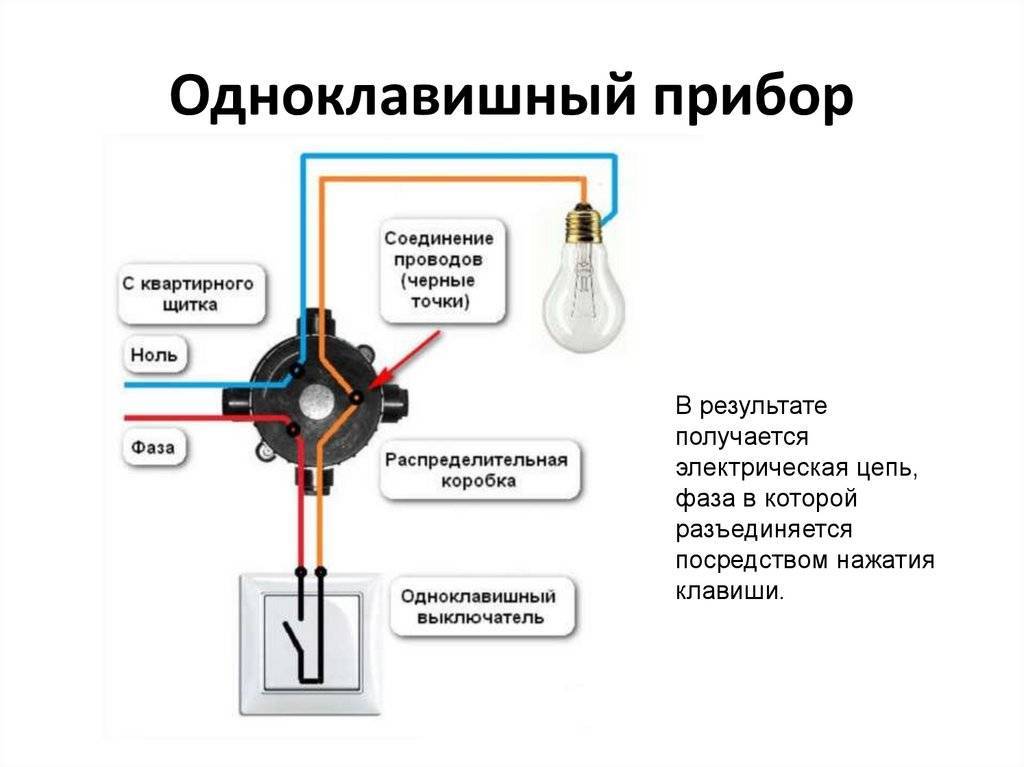

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

  1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
  2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
  3. Фазу переключателя соедините с фазой электрического щитка.
  4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
  5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

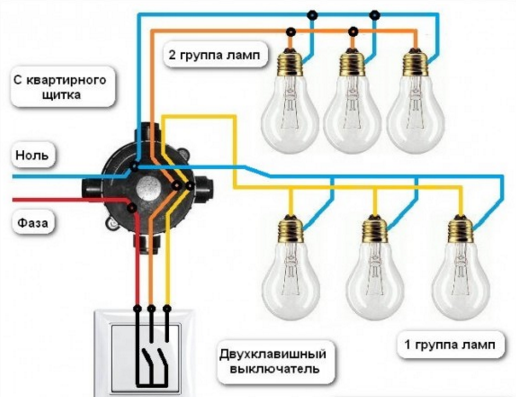

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

  1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
  2. Фазу электрощита подключите к общему контакту выключателя.
  3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
  4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Ошибки при подключении двухклавишного выключателя

Первая ошибка которую может допустить неграмотный специалист — это завести на выключатель не фазу, а ноль.

Запомните: выключатель должен всегда разрывать фазный проводник, и ни в коем случае не нулевой.

В противной ситуации фаза у вас постоянно будет дежурить на цоколе люстры. И элементарная замена лампочки может закончиться весьма трагично.

Кстати здесь есть еще одни нюанс из-за которого даже опытные электрики могут сломать себе голову. Например, вы захотели проверить непосредственно на контактах люстры — приходит туда фаза через выключатель или ноль. Отключаете двухклавишник, китайским чувствительным индикатором прикасаетесь к контакту на люстре — а он светится! Хотя вы и собрали схему верно.

В чем может быть дело? А причина кроется в подсветке, которыми все чаще комплектуются переключатели.

Небольшой ток даже в выключенном состоянии все равно течет через светодиод, подавая потенциал на контакты светильника.

Кстати именно это является одной из причин мигания светодиодных ламп в выключенном состоянии. Как с этим бороться можно узнать из статьи «6 способов решить проблему мигающих светодиодных ламп». Чтобы избежать такой ошибки нужно воспользоваться не китайским индикатором, а мультиметром в режиме замера напряжения.

Вторая ошибка — когда фазный питающий проводник заводится не на общий контакт выключателя, а на один из отходящих. В этом случае схема не будет работать как надо. Все лампочки будут светиться только если вы нажмете две клавиши одновременно. А вот если нажать только на ту клавишу на которую фаза не приходит изначально, то люстра вообще не загорится.

Если вы въехали в новую квартиру, где люстру подключали не вы, и ведет она себя таким странным образом, то есть не реагирует как положено на переключатели двухклавишника, то дело скорее всего именно в таком ошибочном монтаже питающих проводов. Смело разбирайте выключатель и проверяйте общий контакт.

Схема подключения двухклавишного выключателя с системой заземления TN-S

Если система заземления в вашей квартире TN-S, тогда при подключении в распределительную коробку добавится еще один провод. Это провод заземления и обычно он имеет желтый цвет. В этом случае схема подключения выключателя будет выглядеть следующим образом.

В этой схеме будет только одно отличие, к которому относится наличие дополнительного проводника. Этим проводником будет защитный провод PE, который будет идти на корпус светильников. Двухклавишный выключатель также как и одноклавишный обязательно должен разрывать фазу, а не ноль.

Все это необходимо сделать для электробезопасности вашего дома. Подключение двухклавишного проходного выключателя должно проходить подобным образом. Как видите, подключение двухклавишного выключателя выполнить достаточно легко.

Решение на три точки управления

Организация систем проходной коммутации во многом определяется площадью помещений (протяжённостью), количеством ходов (дверей). Поэтому не исключается применение схем с проходными выключателями с трех мест управления или более.

Построение подобных схем, как правило, осуществляется с участием так называемого перекрёстного переключателя.

Это такой же выключатель, но по схемотехническому исполнению сделан на пять контактных клемм, две из которых закорочены перемычкой. Коммутационная группа такого переключателя содержит четыре контактных площадки.

Прибор перекрёстного переключения линий является дополнительным элементом схемы, где также предполагается монтаж двух проходных коммутаторов.

Используются простые одноклавишные приборы.

Принцип работы трёхместной схемы следующий:

  1. На клемму «common» ПВ1 подключается фаза.
  2. От клемм перекидных контактов подключаются 1 и 2 контакты перекрёстного коммутатора.
  3. От 3 и 4 клемм перекрёстного выключателя подключение к 1 и 2 клеммам перекидных контактов ПВ2.
  4. Общая клемма «common» ПВ2 соединяется с одной клеммой световой группы.
  5. Вторая клемма световой группы коммутируется с электрическим нулём.

Подобные решения с участием именно простых одноклавишных устройств рекомендуется применять для помещений, где количество входов/выходов равно количеству мест управления.

К примеру, создавать подобную схему под условия прохождения длинного коридора, на 1 вход и 1 выход, с коммутацией в центральной зоне, явно нецелесообразно. Очевидно, что не имеет смысла выключать свет, когда человек прошёл только первую половину коридора. Между тем, в сети можно встретить подобные рекомендации «профессиональных» электриков.

Схемы с управлением более чем из трёх мест

Число мест управления, в принципе, не ограничено. Другой вопрос – насколько сложными получаются такие решения. Чем больше приборов участвуют в реализации системы управления, тем сложнее получается схема построения.

Увеличивается число коммутируемых линий, контактных клемм. Соответственно, увеличиваются расходы на комплектующие детали и монтаж. Однако проекты на 4-5 управляющих точек применяются достаточно активно. К примеру, такой проект:

Здесь используется пара одноклавишных простых выключателей проходного действия и пара коммутаторов с функцией реверсивного переключения. На схеме показана только одна световая группа. Между тем, есть возможность подключения дополнительных световых групп.

Дополнительные световые группы

Дополнительные источники света (световые группы) могут расключаться по свободным клеммам и выступать источниками света промежуточных зон перехода. То есть в тех же длинных коридорах появляется возможность задействовать схему на большее число мест управления.

При этом световые группы следует разделять на зоны действия – входная, промежуточная, выходная. При таком решении уже реально проходить длинный коридор до половины пути, выключать освещение на пройденной половине и включать свет на участке оставшейся половины.

Многоэлементные схемы, конечно, малоприменимы для жилого частного сектора, так как проекты подобного рода редко имеют длинные коридоры или комнаты значительной площади на несколько дверей. А вот для коммерческой сферы или производственной среды решения такого рода востребованы.

Общие положения

Далее рассмотрим самые распространенные схемы запитки осветительных элементов помещения.

Особенности создания таких веток во многом зависят от количества ламп, подключенных к ним, а также их управления при помощи рубильника.

Но в любом случае создаваемая ветка включает в себя:

  • Выключатель (одно-, двух-, трехклавишный);
  • Лампы с патронами;
  • Распределительная коробка;
  • Провода (двух- и трехжильные).

Немного об особенностях работы прерывателя.

У любого выключателя имеется два вывода – входной и выходной (последних может быть несколько).

При этом оба они относятся к одной линии, то есть если к входному выводу подключена фаза, то она будет и на выходе.

Перемещая клавишу в определенное положение, производится соединение или разъединение контактов этих выводов, тем самым и осуществляется замыкание-размыкание цепи.

Техника безопасности.

Перед описанием способов подключения сразу напомним о технике безопасности при проведении работ.

Чтобы избежать поражения электрическим током, следует обесточить электросеть, и предпринять меры для предотвращения случайного возобновления подачи электроэнергии до окончания работ.

Восстанавливать его подачу следует только после полной прокладки и соединения всех составных элементов ветки, а также обеспечения надежной изоляции мест соединения проводов.

Читайте по теме — стоит ли использовать алюминиевую проводку.

Устройство

Для того чтобы понять, что представляет собой этот элемент электросети, рассмотрим его строение. После этого мы рассмотрим, как подключить двухклавишный выключатель.

Этот элемент состоит из:

  • корпуса;
  • входных и выходных клеммников;
  • двух клавиш.

Элементы двойного выключателя

Стоит сказать, что некоторые виды отсоединителей тока вместо клемм могут иметь винтовые зажимы. Вся схема заключается в том, что на первый зажим или клемму подается ток.

Далее к нему параллельно подключаются два провода и контакты, которые размыкают и смыкают клавиши. Понятное дело, что на каждой контакт есть своя клавиша. Далее эти контакты соединяются с выходными винтовыми зажимам или клеммами. Собственно к зажимам или клеммам надо будет подключить кабели, которые соединяют двухклавишный выключатель и светильник.

Аналогичное строение имеет одноклавишный отсоединитель. По сути дела двухклавишный выключатель представляет собой два одноклавишных включателя, которые находятся в одном корпусе.

Примечательным фактом является то, что некоторые модели двухклавишного включателя состоят из двух отдельных одноклавишных соединителей. Их называют модульными.

Весь принцип работы двухклавишного включателя, который можно легко подключить, заключается в размыкании и смыкании проводов, которые подходят к отдельным лампам в светильнике или отдельным светильникам.

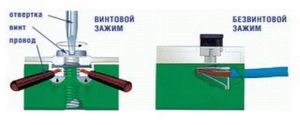

Зажимные и безвинтовые клеммы на выключателях

Стоит рассмотреть элементы, благодаря которым происходит подключение кабеля. Клеммники представляют собой специальные механизмы, которые имеют самозажимные клеммы. Они очень удобны, так как достаточно зачистить провод и вставить конец в клемму.

Что касается винтовых зажимов, то они представляют собой специальную колодку, в которую также вставляется зачищенный кабель. Однако его фиксация происходит путем закручивания болта.

Полезный совет: лучше выбирать тот двухклавишный выключатель, который оснащен клеммными колодками. Недостатком винтовых зажимов является то, что такое соединение со временем ослабляется. В результате возникает необходимость в постоянной проверке контакта и постоянном докручивании винта.

Также в состав двухклавишного выключателя может входить подсветка и индикатор. Подсветка позволяет легко найти этот элемент осветительной системы в темноте. Свечение индикаторной лампочки свидетельствует о том, что сеть является замкнутой и светильник должен светиться.

Ошибки и возможные неисправности

Одна из основных ошибок при подключении включателя – неправильное определение расположения его клемм. Многие считают, что по умолчанию отдельно выполненная клемма всегда общая. Это не так – производители могут располагать терминалы в любом порядке. Поэтому перед началом монтажа надо определить выводы аппарата. Это легко сделать, если на прибор нанесена схема. Если нет – можно воспользоваться мультиметром для прозвонки внутренних соединений. Заодно этот процесс будет проверкой аппарата на исправность.

Другая частая ошибка – неправильное соединение проводников в коробке. Чтобы ее свести к минимуму, надо применять кабели с маркированными жилами. Если жилы одноцветные, после укладки и разделки кабелей их надо вызвонить мультиметром и отмаркировать самостоятельно.

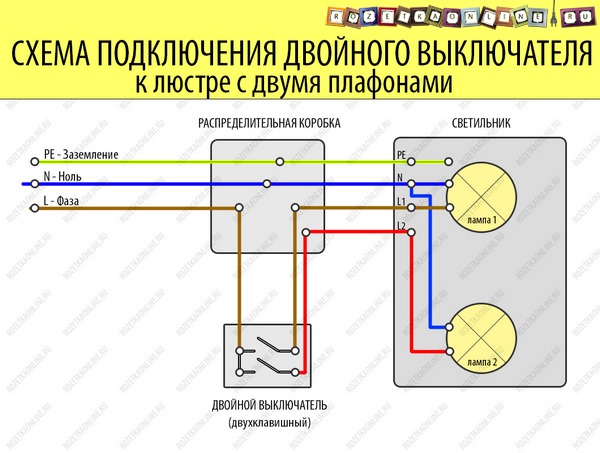

Схема подключения двухклавишного выключателя

При подключении к одному прибору освещения (Люстра с двумя группами ламп) в распределительную коробку заводится три кабеля с тремя медными проводами:

  • от распределительного щита;
  • от двухклавишного переключателя;
  • от люстры, бра или другого светильника с двумя группами лампочек.

Схема подключения двухклавишного выключателя

Синий провод напрямую подключается к нулевому контакту люстры. Красный приходит на неподвижный (общий) контакт выключателя, желто-зеленый провод соединяется к заземляющей клемме осветительного прибора. Два оставшихся подвижных (выходных) контакта, через коробку соединяются со свободными клеммами светильников. Если подключаются две лампы для разных помещений, управляет освещением двухкнопочный выключатель, к коробке подводят четыре кабеля:

  • от распределительного щита;
  • от выключателя;
  • два от разных светильников.

Принцип подключения не меняется, желто-зеленые провода заземления корпусов соединяются в один контакт. Далее, он уходит на заземляющую шину распределительного щита. Незадействованные провода можно заизолировать и оставить как резервные.

Обратите внимание, что требования правил к цвету изоляции и назначению проводов можно выполнить полностью только на двух участках схемы. Кабель от распределительного щита до коробки и от осветительного прибора до распределительной коробки. От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета

При этом надо быть очень внимательным, особенно при скрытой проводке

От выходных контактов с точки переключения до коробки эти требования невыполнимы, допускается использовать провода любого цвета. При этом надо быть очень внимательным, особенно при скрытой проводке.

https://youtube.com/watch?v=gxXMvA3BL58

Для проверки используйте мультиметр в режиме прозвонки или другие измерительные приборы. Размыкается в цепи осветительных приборов всегда фазный (красный провод). Это делается в первую очередь для безопасности при ремонте светильников или установке новых. При включении защитного автомата на распределительном щите индикаторной отверткой легко проконтролировать наличие фазы. Потом на осветительных приборах можно проверить фазу, убедившись в исправной работе двухполюсного выключателя.

Опубликовано 02.06.2020 Обновлено 13.06.2020 Пользователем admin

Особенности монтажа розеток без разветвительных коробок

От автомата в распределительном щите провод розеточной группы прокладывается в общей штробе с кабелями других групп. В местах ответвления он не заводится в распределительные коробки, уходит по своему маршруту в отдельно проложенной штробе. В  подрозетниках,  делается петля длинной в 15 см. эта часть кабеля предназначена для разделки и подключения к контактам. Это отработанная методика укладки кабеля, далее можно выделить несколько методов разделки кабеля и подключения к контактной группе розеток.

Монтаж проводки с обрывом линии

Для подключения проводов к клемам петля перекусывается в середине, снимается внешняя оболочка с кабеля на 10 — 15 см, кончики всех проводов зачищаются на 1-1,5 см от изоляции. Оголенные концы крепятся на контакты в соответствии с назначением по цветам.

  • Синий провод — на контакт нейтрали;
  • Красный коричневый или черный на контакт фазы;
  • Желто – зеленый на клему заземления.

На каждом контакте зажаты два провода приходящий от РЩ и уходящий на следующую розетку.

Все бы было хорошо, если бы не противоречия с пунктом 1.7.144 ПУЭ (Правила устройства электроустановок). Провод заземления, обозначаемый РЕ должен крепиться отдельной клемой от каждого потребителя (розетки с включенным бытовым прибором). Желто – зеленый проводник  должен быть цельным по всей длине, от распределительного щита, до розетки.  Допускаются неразборные соединения в распределительных коробках в  виде сварки, пайки, или опрессовки специальными гильзами. В нашем случае разделительных коробок нет, поэтому такой метод по отношению к РЕ проводу не соответствует требованиям руководящих документов по монтажу электропроводки. Некоторые электрики этим пренебрегают, это является большой ошибкой.

Соединенные между розетками отрезки заземляющего провода, могут потерять надежный контакт. Этому способствует длительная нагрузка с большими токами, утюг или электрообогреватель, фен и другие бытовые приборы. При нагревании металлические элементы на контактах расширяются, после отключения нагрузки остывают, со временем это приводит к ослаблению болтового соединения контактной группы. Болты на контактах надо периодически подтягивать, в противном случае это может привести к возгоранию.

В случае с РЕ проводником опасность повышается в двойне, он является важнейшим элементом в цепи защиты людей, УЗО (устройство защиты от прикосновения) исключает поражение током, мгновенно отключает сеть. Если в цепи на одной из розеток провод заземления не будет иметь надежного контакта, эта розетка и все последующие останутся без защиты. Возникнет угроза прохождения тока на корпус бытовых приборов подключенных к розеткам, защита при этом не сработает,  прикосновение к металлическим частям бытовой техники приведет к поражению электрическим током. Поэтому электромонтажники, которые применяют такой метод подключения, берут на свою совесть большую ответственность.

Подключение розеток без обрыва проводов

Этот способ позволяет соблюдать правила подключения относительно заземляющего провода. Не обрезая проводов на петлях в подрозетниках, снимается внешняя оболочка с кабеля. Провода в петле каждого проводника складываются, на кончике снимается изоляция, при этом токопроводящая жила остается целой.

Оголенные концы крепятся на контакты, в этом случае даже если контакты на одной из розеток ослабеют, это не обесточит остальные розетки. В случае с РЕ проводником розетки будут подключены в систему защиты, так как  провода остаются целыми, разрыва в общей цепи не будет, отключится только одна розетка.

Использование подрозетника в качестве распределительной коробки

В этом случае схема собирается в классическом варианте, как в распределительной коробке. Только отвод к розетке будет очень короткий не более 10 см, а не от потолка к полу как это делается с использованием распредкоробок.

Концы входящего и выходящего кабеля для разделки и соединения тоже следует сделать более короткими, не более 10 см. Это позволит компактно упаковать скрутки с изоляцией на дне подрозетника, чтобы они не мешали установке самой розетки.

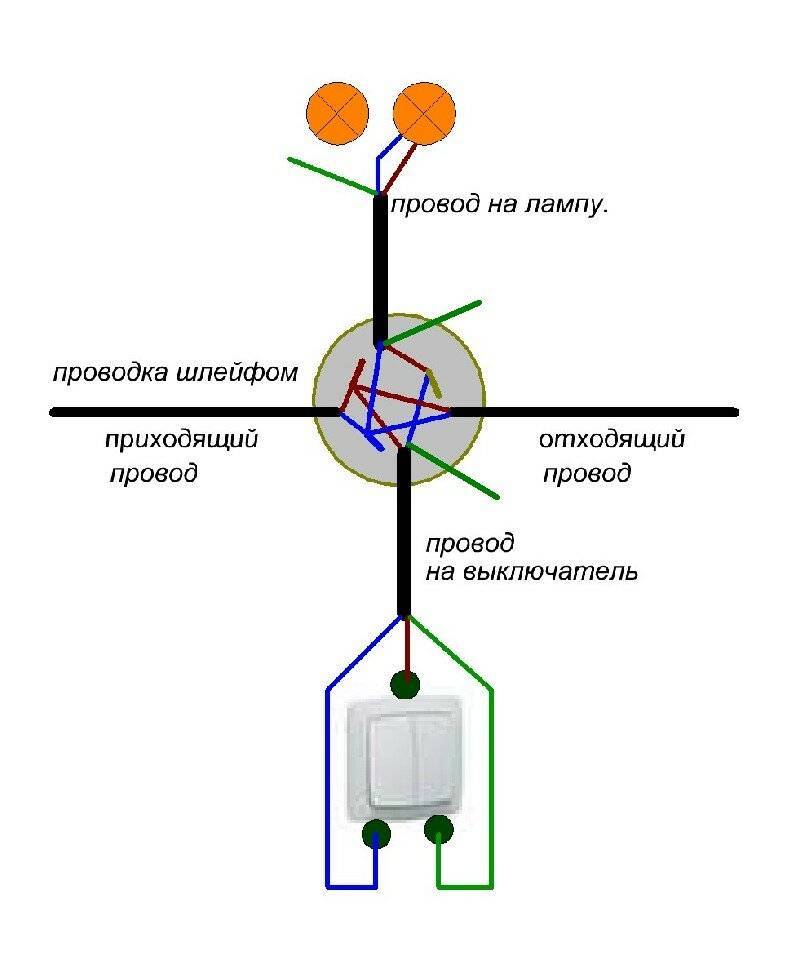

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол.

Статья: почему выключатель ставят в фазу, а не в ноль?

Почему выключатель ставят в фазу, а не в ноль – ответ электрика

Электрик в доме10 сентября 2021

Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Как подключить трехклавишный выключатель

Электрик в доме19 августа 2022

Куда подключать фазу и ноль на люстре. Что будет, если их перепутать?

Электрик в доме25 октября 2021

Сколько розеток можно подключить на один провод?

Электрик в доме5 июля 2022

Разновидности выключателей освещения

Классифицировать бытовые коммутационные приборы можно по разным признакам. В первую очередь их делят по назначению. Оно определяется видом контактных групп, их количеством. Самые распространенные аппараты – ключевые. Они имеют контактную группу на замыкание-размыкание электрической цепи. По количеству контактных групп подобные приборы делятся на:

  • одноклавишные – с одной контактной группой;
  • двухклавишные – с двумя независимыми группами;
  • трехклавишные – с тремя.

Обозначение выключателей на схемах и чертежах.

Также существуют проходные и перекрестные приборы для создания схем управления светом из нескольких точек.

Схемы контактов различных бытовых приборов.

По способу воздействия их можно разделить:

  • клавишные;
  • кнопочные – с кнопкой без фиксации для управления светом через импульсные реле;
  • поворотные — для включения освещения управляющий орган надо повернуть;
  • сенсорные, управляемые дистанционно и т.д. – для создания систем типа «Умный дом».

По типу установки включатели делят на:

  • внешние – применяются при открытой или скрытой проводке;
  • встраиваемые – используются при скрытой проводке.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его

Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка

При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой. Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Особенности конструкции

Двухклавишные устройства, для включения/выключения нагрузки, конструктивно практически идентичны одноклавишным, основное отличие заключается в механизме коммутации. Ниже, на рисунке 2, показаны основные элементы конструкции.

Рисунок 2. Основные элементы конструкции

Обозначения на фото:

  • А – клавиши;
  • В – внешняя панель-корпус;
  • С – внутренняя панель;
  • D – коммутационный механизм;
  • 1 – вход;
  • 2 и 3 – контакты для управляющих проводов, идущих к люстре.

Теперь рассмотрим, как устроена схема контактной группы коммутационного механизма, она показана на рисунке 3.

Рисунок. 3. Схема контактов двухклавишного устройства

Как видно из представленной схемы, коммутационный механизм имеет три контакта, «1» — общий вход, «2» и «3» — два управляющих выхода.

Теперь, когда мы выяснили конструкцию двухклавишных выключателей, можно переходить к схеме их подключения.

Схема соединения проводов в распредкоробке

Теперь переходим к соединению всех проводов в
распредкоробке. Туда у вас должно заходит три кабеля:

кабель питания от щитовой

идущий вниз на выключатель

на светильник

Сначала соединяете между собой нулевые жилы N и жилы
заземления Pe. Они должны идти напрямую от щитка до
светильника, минуя сам выключатель.

Удобнее всего это сделать зажимами Wago.

Для линий освещения они вполне приемлемый вариант. И даже
те, кто их постоянно критикует и никогда не ставит на розеточные группы, вполне
себе используют в осветительных цепях.

После этого приходящую фазу L с кабеля
щитовой, соединяем с фазой L, уходящей вниз
к выключателю. Другую фазу L1 с кабеля
светильника, подключаем на жилу L1 от
одноклавишного выключателя.

Еще раз проверяете всю схему. Питающая фаза должна прийти
с щитка и уйти на выключатель снизу. С него вернуться в распредкоробку и далее
последовать на светильник.

Чтобы подключить две лампочки или два светильника с одного выключателя, в распредкоробку должен заходить еще один кабель, который и будет идти на второй светильник. Подключается он к тем же самым проводам, что и первый.

Только вместо двухконтактных зажимов Ваго возьмите
трехконтактные.

Закрываете крышкой коробку, на одноклавишник ставите
декоративную рамку и проверяете работоспособность освещения.

Все вышеописанное, казалось бы, элементарно и просто.
Какие же ошибки здесь можно наделать?

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
