Как подключить светодиод к 12В постоянного тока

Включение светодиодов от блока питания

Речь пойдёт о блоках питания (БП), работающих от сети переменного тока 220 В. Но даже они могут сильно отличаться друг от друга выходными параметрами. Это могут быть:

• источники переменного напряжения, внутри которых есть только понижающий трансформатор;
• нестабилизированные источники постоянного напряжения (ИПН);
• стабилизированные ИПН;
• стабилизированные источники постоянного тока (светодиодные драйверы).

Подключить светодиод можно к любому из них, дополнив схему нужными радиоэлементами. Чаще всего в качестве блока питания применяют стабилизированные ИПН на 5 В или 12 В. Данный тип БП подразумевает, что при возможных колебаниях напряжения сети, а также при изменении тока нагрузки в заданном диапазоне напряжение на выходе изменяться не будет. Это преимущество позволяет подключать к БП светодиоды, используя только резисторы. И именно такой принцип подключения реализован в схемах с индикаторными светодиодами.

светодиодных матриц

• I_{драйвера} – ток драйвера по паспорту, А;
• I_LED – номинальный ток светодиода, А.

В качестве источника питания можно использовать даже одну пальчиковую батарейку на 1,5 В. Но для этого придётся собрать небольшую электрическую схему, которая позволит повысить напряжение питания до нужного уровня. О том, как это сделать, можно узнать из статьи «Как подключить светодиод от батарейки на 1,5 В».

Что необходимо учесть автолюбителю перед заменой?

Чтобы своими руками правильно, используя схему подключения, подсоединить светодиодные лампочки, в первую очередь нужно разобраться с основной информацией. Для начала нужно понимать, что 12-вольтовый моргающий автомобильный диод — это не лампа.

Подключение светодиодов к бортовой сети на 12 вольт должно производиться с учетом некоторых моментов:

1. В первую очередь, чтобы обезопасить подключение, нужно учесть напряжение, которое присутствует в автомобильной электросети. Как правило, этот параметр составляет около 12-13 вольт при отключенном двигателе и около 13-14.5 вольт при заведенном.
2. В среднем один яркий и мощный диод нуждается в 3.5 вольтах питания, однако данный показатель также может варьироваться в зависимости от цвета. Например, желтый либо красный мигающий светодиод для авто будет потреблять около 2.3 вольт, а белые либо синие элементы — по 3.5 вольт в среднем.
3. В отличие от стандартных лампочек накаливания, светодиодные сборки позволяют более качественно осветить поверхность вокруг, что особенно хорошо для их установки в приборные панели.
4. Перед покупкой следует проверить тип линзы, установленной в лампочке. Бывают узконаправленные устройства, оснащенные небольшими по размерам линзами.
5. Вне зависимости от типа, диодные элементы на двенадцать вольт имеют как положительный вывод, так и отрицательный. Положительный контакт в данном случае, это анод, а отрицательный — катод.

Светодиоды с разными цоколями

Чтобы правильно подобрать диодные элементы на 12в, нужно ориентироваться в их разновидностях, а делятся они между собой по мощности:

1. Маломощные устройства не имеют системы охлаждения, поэтому их ресурс эксплуатации обычно низкий. В автомобилях таких устройства есть смысл использовать только в качестве индикаторов, к примеру, включения дневных ходовых огней или при установке контроллера разряда АКБ.
2. Мощные диоды 12в имеют более высокий ресурс эксплуатации, при правильном использовании они могут проработать до 10 лет. Нужно учитывать, что такие диодные элементы не подвергаются большим нагрузкам.
3. Модули. Такие устройства представляют собой стальную пластину, на которую вмонтирован целый ряд диодных элементов. Цена модуля зависит от его надежности и качества производства — чем лучше качество, тем выше цена. Модули не нужно путать с китайскими лентами, поскольку их эксплуатация возможна, разве что, для подсветки контрольного щитка или бардачка.

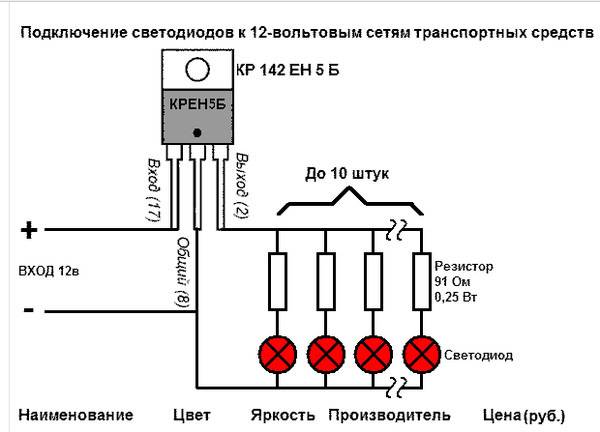

Схема подключения диода в авто

Распространенные ошибки

Светодиоды постепенно будут выходить из строя, поскольку рабочий ток у каждого разный

Часто мастера допускают ошибки при монтаже LED. Самые актуальные из них:

• Подключение лампочек напрямую без резистора. В этом случае диоды просто перегорают.
• Выполнение параллельного подключения при помощи одного резистора. Такая ошибка грозит постепенным выходом из строя всех лампочек. Ведь рабочий ток у каждой свой.
• Неправильно подобранный резистор. В этом случае через лампочки проходит слишком большой ток, что опять же приводит к их сгоранию. Если же сопротивление будет большим, элементы будут светиться недостаточно ярко.
• Выполнение последовательного подключения с разными токами потребления. Здесь возможны два варианта — лампы будут светиться с разной интенсивностью яркости, или перегорят те, которые рассчитаны на меньший ток.
• Подсоединение лед ламп к сети с переменным током 220 без использования диода либо иных защитных компонентов. На лампочку поступает напряжение 315 В, что моментально приводит к её сгоранию.

Если учитывать эти ошибки и выполнять подсоединение светодиодов правильно, декоративная подсветка, которую мастер решил встроить дома, будет работать долго и исправно.

Эффективное подключение к одному ИП

Выше мы уже выяснили, что к одному источнику питания можно запитать неограниченное количество светодиодов. Главное, чтобы хватило мощности. Тем не менее, простое параллельное включение лампочек с резистором для каждой из них является неэффективным. Из предыдущего пункта мы увидели, что более 2/3 мощности рассеивается на токоограничивающем резисторе. Поэтому часто возникает вопрос, сколько всего светодиодов можно подключить к 12 в.

Наиболее эффективным подключением к 12 вольтам считается цепочки из трех последовательных светодиодов с одним резистором. По такой же схеме выпускаются все светодиодные ленты, работающие от блока питания на 12 В.

Подключение к батарейке 1,5В

Для подключения диода напрямую к батарейке с 1,5В требуется повышение до 3В. Это реализуется на небольших специализированных микросхемах. Чаще всего используется в аккумуляторных фонариках на одной пальчиковой батарее. Микросхема может быть стабилизатором Ампер или повышать только вольты. Если стабилизировано только напряжения, то для включения диода потребуется ставить сопротивление, которое тоже расходует энергию. Светодиодный драйвер более экономичен для фонарика.

Китайцы по 100руб. продают готовые платы со стабилизаторами, которые из 1.5 могут сделать от 2В до 5В. Кто дружит с паяльником, может сделать своими руками, микросхеме практически не требуется дополнительных элементов.

Сколько LED можно подключить к 12В?

Очевидно, что по простейшей схеме к источнику 12 Вольт можно подключить сколько угодно. Главное, чтобы у подключаемого источника питания хватало мощности. Однако мы видели, что при такой схеме подключения много энергии расходуется бесполезно.

Простейшим выходом из этой ситуации является снижение мощности рассеиваемой на токоограничивающем резисторе. Для снижения бесполезно рассеиваемой мощности, несколько светодиодов подключают последовательно и питают через один гасящий резистор. В этом случае падение напряжения на сопротивлении оказывается значительно меньше. Следовательно, существенно снижаются потери энергии. Расчет сопротивления для последовательного подключения светоизлучающих диодов выполняют по формуле:

Где n – количество последовательно подключенных LED.

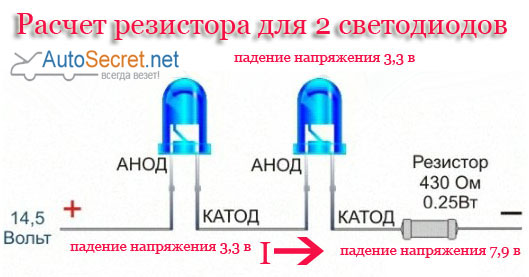

В случае источника 12 Вольт разумно подключать последовательно три светодиода и один гасящий резистор. Падение напряжения на светодиодах не превысит 10.5 Вольта и на долю резистора останется всего 1,5 Вольт.

Такое техническое решение широко применяют, когда количество подключаемых к 12 Вольтам светодиодов кратно трем. Т. е. так можно подключить 6, 9, 12, …, 3N LED. Например, так поступают производители светодиодных лент. В них светодиоды сгруппированы по три и питаются через одно общее сопротивление.

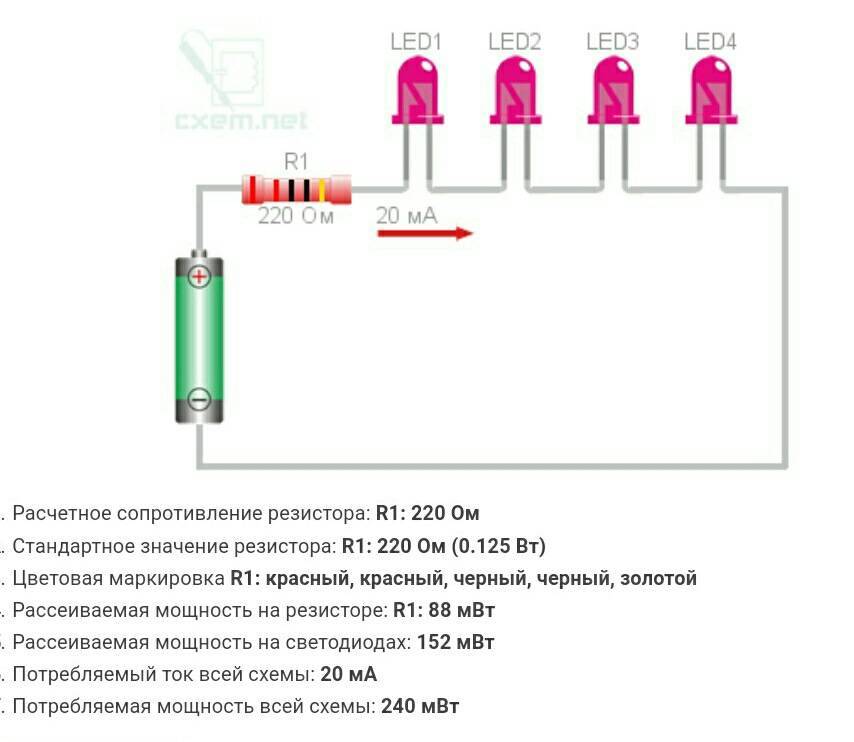

Если нужно подключить 4 светодиода к 12 Вольтам, то целесообразно сгруппировать их по 2, и каждую пару питать через токоограничивающий резистор.

Что касается подключения светодиодов «рассчитанных на 12 В» то лучше установить их «рабочее напряжение» опытным путем. Для этого их надо подключить к лабораторному блоку питания и, постепенно поднимая напряжение, контролировать потребляемый ток. Напряжение, при котором рабочий ток будет достигнут, можно использовать для расчета токоограничивающего резистора.

Как выбрать светодиод для подключения к 12 вольтам

Необходимый вид диодов подбирают исходя из конкретных задач. На рынке существует множество вариантов, от индикаторных до сверхмощных. Для подсветки кнопок и индикаторов на панели приборов в авто можно использовать маломощные диоды. Для подсветки интерьера квартиры или машины применяют простые сверхъяркие. Для установки в головную оптику, дневные головные огни автомобилей или в фонарики устанавливают мощные светодиоды.

Важным фактором является размер и форма корпуса. В зависимости от предназначения могут использоваться диоды в круглом корпусе или детали поверхностного монтажа (SMD). Все зависит от потребности и задач.

Другие примеры подключений, или как их исправить

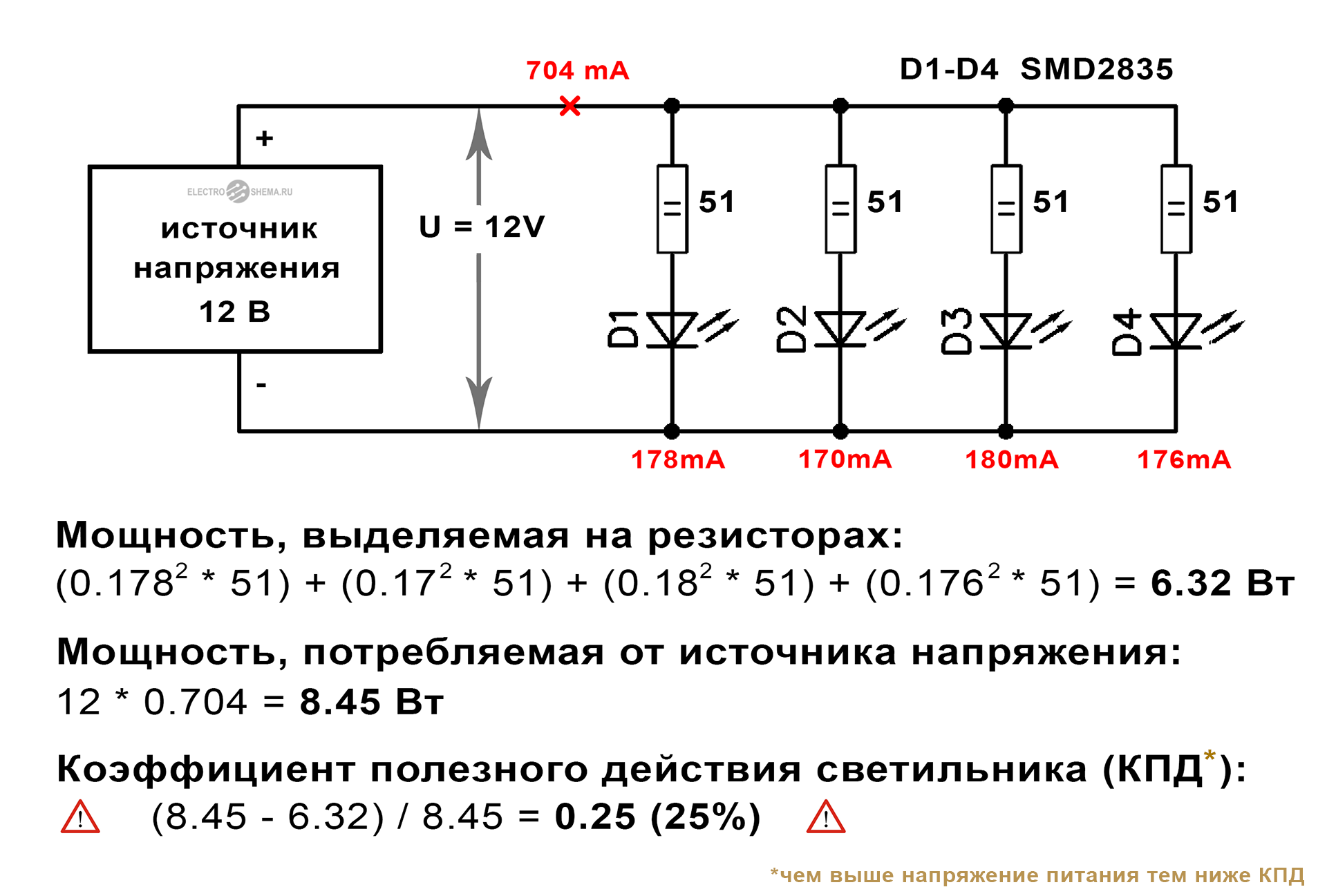

Другое, не менее некорректное подключение светодиодов на 12В, можно наблюдать в уже более сложных и мощных устройствах. При увеличении количества диодов производители все так же продолжают надеяться на сопротивление батареи, просто соединив элементы последовательно. Наиболее распространенная причина при сдаче в ремонт таких приспособлений и поделок – банально выгорел отдельный светодиод или же вся их связка.

Можно попытаться доделать схему несколькими способами:

1. Подключение одного резистора.Такое подключение также не принесет ожидаемого результата. Все дело в том, что даже произведенные в одной партии полупроводниковые приборы имеют весьма ощутимые отличия. Дело даже не в том, что может быть заметна разница в яркости свечения светодиодов. Здесь речь пойдет о таком параметре как падение напряжения. Каждый из приборов характеризуется собственным током. Светодиод с наиболее высоким показателем, скорее всего, перегорит, когда его ток превысит номинальный. После этого и остальные светодиоды, питающиеся от 12В, не прослужат долго. Далее перегорит следующий по номиналу тока светодиод, а вслед за ним и оставшийся.
2. По резистору на каждый светодиод. Такое подключение стабилитрон 12 вольт не вступает в конфликт с правилами схемотехники. Токи становятся независимыми, но очевидный минус такой цепочки – громоздкость и неуместная загруженность элементами.
3. Цепочки последовательно соединенных светодиодов.Только такой вариант подключения устройств даст возможность одновременно добиться максимальной компактности при высокой результативности. Единственное, что стоит предусмотреть – увеличение напряжения питания.

Параметры светодиодов зависят и от их цвета, что нужно учитывать, продумывая подключение устройств к 12В.

Как подключить мощный светодиод?

Для работоспособности мощных светоизлучающих диодов, так же, как и простых нам потребуется источник питания. Однако в отличии от предыдущего варианта, он должен быть на порядок мощней.

Чтобы засветить мощный светодиод номиналом 1W, источник питания должен выдерживать не менее 350 мА нагрузки. Если номинал 5W, то источник питания постоянного тока должен выдержать нагрузку тока не менее 1,4А.

Для корректной работы мощного светодиода обязательно необходимо использовать интегральный стабилизатор напряжения типа LM, который защищает его от скачков напряжения.

Если необходимо подключить не один, а несколько мощных LED, рекомендуем ознакомиться с правилами последовательного и параллельного подключения, которые были описаны выше.

Эффективное подключение к одному ИП

Выше мы уже выяснили, что к одному источнику питания можно запитать неограниченное количество светодиодов. Главное, чтобы хватило мощности. Тем не менее, простое параллельное включение лампочек с резистором для каждой из них является неэффективным. Из предыдущего пункта мы увидели, что более 2/3 мощности рассеивается на токоограничивающем резисторе. Поэтому часто возникает вопрос, сколько всего светодиодов можно подключить к 12 в.

Наиболее эффективным подключением к 12 вольтам считается цепочки из трех последовательных светодиодов с одним резистором. По такой же схеме выпускаются все светодиодные ленты, работающие от блока питания на 12 В.

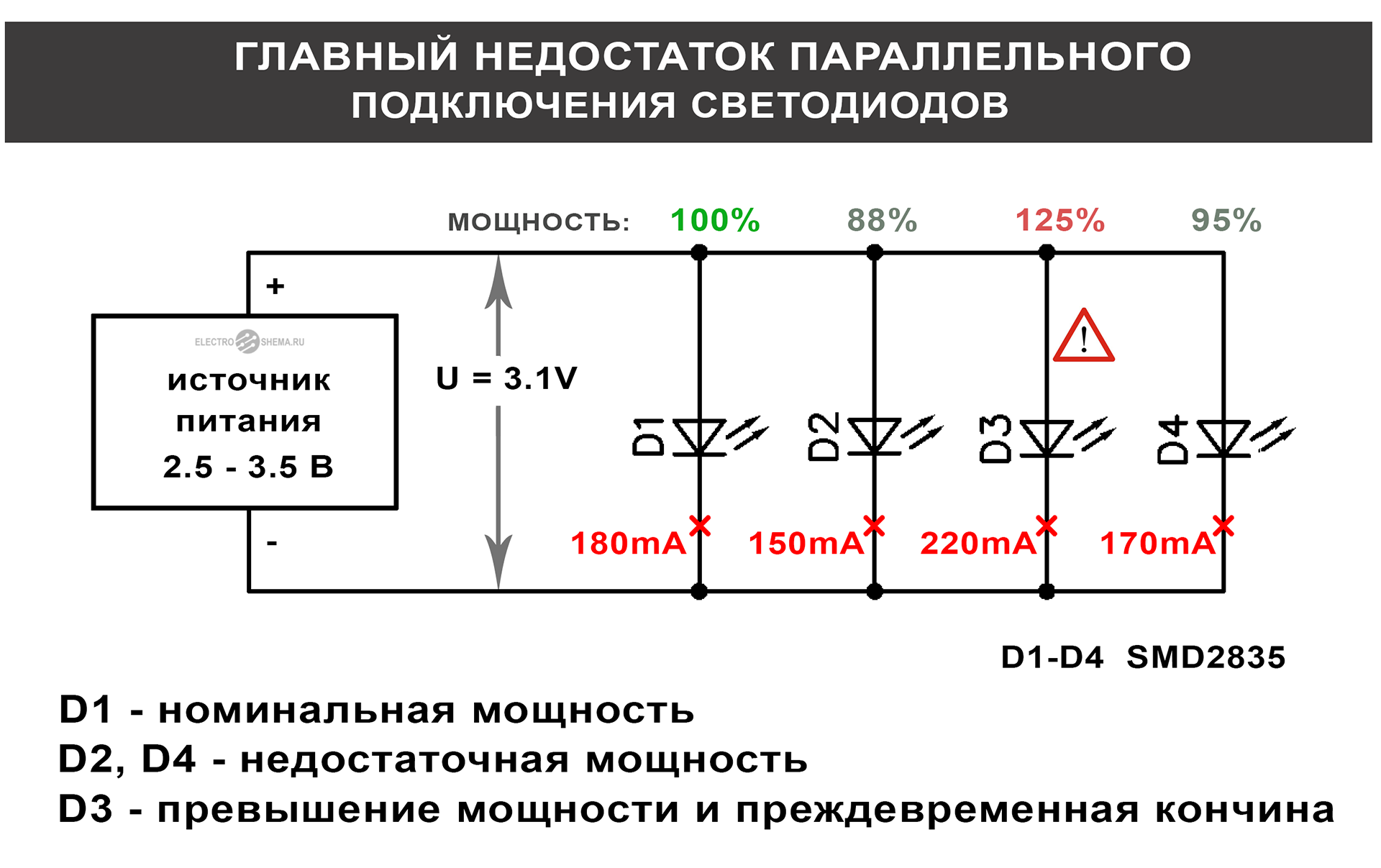

Параллельное подключение

При параллельном подключении светодиодов, напряжение на них будет одинаковым. А так как не существует двух диодов с абсолютно одинаковыми характеристиками, то будет наблюдаться следующая картина: через какой-то светодиод будет идти ток ниже номинального (и светить он будет так себе), зато через соседний светодиод будет херачить ток в два раза превышающий максимальный и через полчаса он сгорит (а может и быстрее, если повезет).

Очевидно, что такого неравномерного распределения мощностей нужно избегать.

Для того, чтобы существенно сгладить разброс в ТТХ светодиодов, лучше подключать их через ограничительные резисторы. Напряжение блока питания при этом может быть существенно выше прямого напряжения на светодиодах. Как подключать светодиоды к источнику питания показано на схеме:

Проблема такой схемы подключения светодиода в том, что чем больше разница между напряжением блока питания и напряжением на диодах, тем больше бесполезной мощности рассеивается на ограничительных резисторах и тем, соответственно, ниже КПД всей схемы.

Ограничение тока происходит по простой схеме: повышение тока через светодиод приводит к повышению тока и через резистор тоже (т.к. они включены последовательно). На резисторе увеличивается падение напряжения, а на светодиоде, соответственно, уменьшается (т.к. общее напряжение постоянно). Уменьшение напряжения на светодиоде автоматически приводит к снижению тока. Так все и работает.

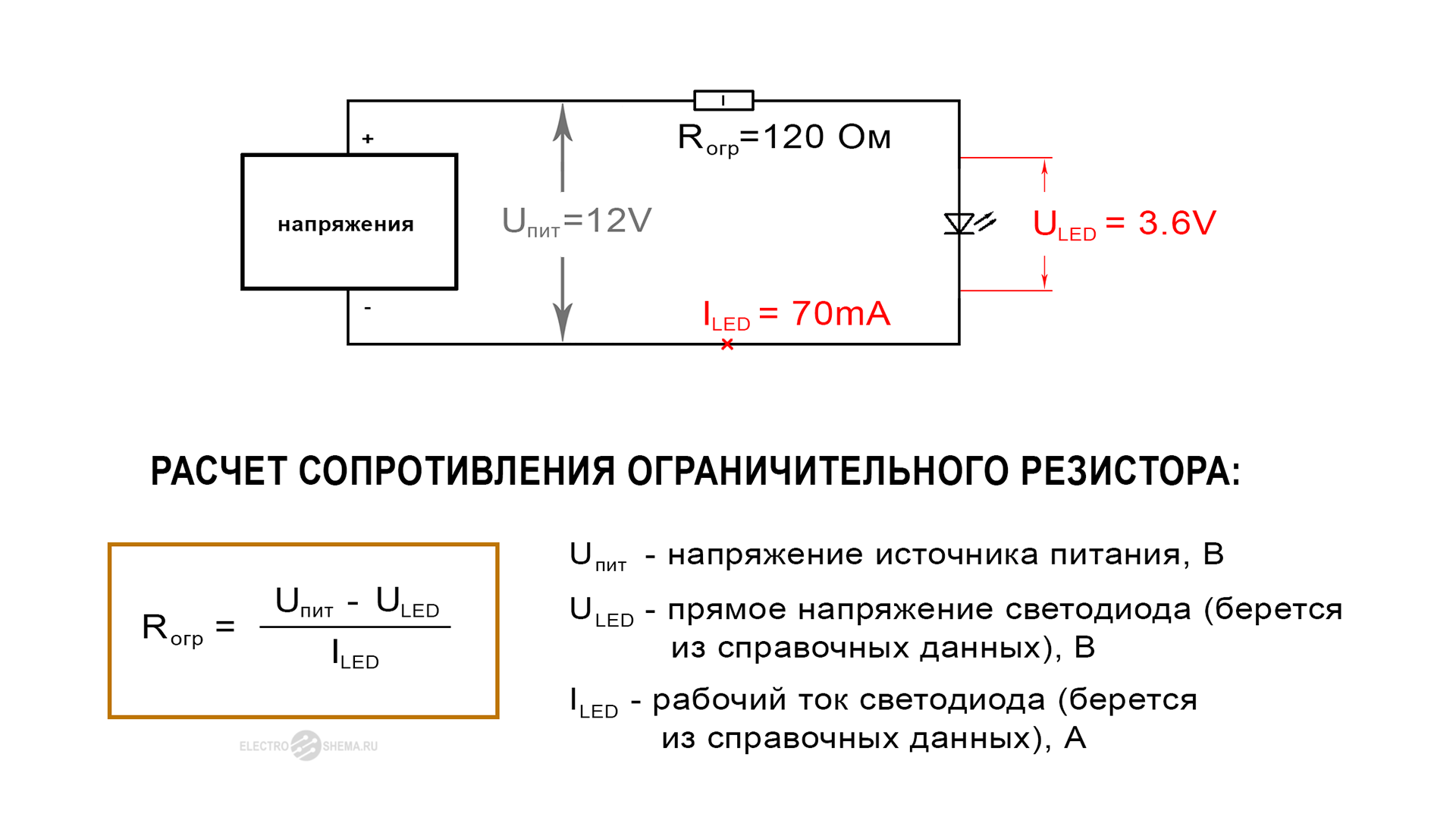

В общем, сопротивление резисторов рассчитывается по закону Ома. Разберем на конкретном примере. Допустим, у нас есть светодиод с номинальным током 70 мА, рабочее напряжение при таком ток равно 3.6 В (это все берем из даташита к светодиоду). И нам нужно подключить его к 12 вольтам. Значит, нам нужно рассчитать сопротивление резистора:

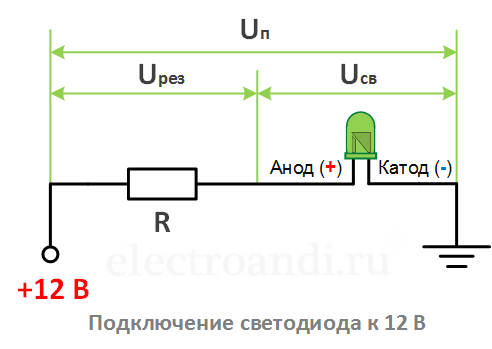

Получается, что для питания светодиода от 12 вольт нужно подключить его через 1-ваттный резистор на 120 Ом.

Точно таким же образом, можно посчитать, каким должно быть сопротивление резистора под любое напряжение. Например, для подключение светодиода к 5 вольтам сопротивление резистора надо уменьшить до 24 Ом.

Значения резисторов под другие токи можно взять из таблицы (расчет производился для светодиодов с прямым напряжением 3.3 вольта):

Uпит	ILED
5 мА	10 мА	20 мА	30 мА	50 мА	70 мА	100 мА	200 мА	300 мА
5 вольт	340 Ом	170 Ом	85 Ом	57 Ом	34 Ом	24 Ом	17 Ом	8.5 Ом	5.7 Ом
12 вольт	1.74 кОм	870 Ом	435 Ом	290 Ом	174 Ом	124 Ом	87 Ом	43 Ом	29 Ом
24 вольта	4.14 кОм	2.07 кОм	1.06 кОм	690 Ом	414 Ом	296 Ом	207 Ом	103 Ом	69 Ом

При подключении светодиода к переменному напряжению (например, к сети 220 вольт), можно повысить КПД устройства, взяв вместо балластного резистора (активного сопротивления) неполярный конденсатор (реактивное сопротивление). Подробно и с конкретными примерами мы разбирали этот момент в статье про подключение светодиода к 220 В.

Формулы расчета резистора

Расчет сопротивления резистора для светодиодов базируется на законе Ома. Исходными параметрами для того, как рассчитать резистор для светодиода, являются:

• напряжение цепи;
• рабочий ток светодиода;
• падение напряжения на излучающем диоде (напряжение питания светодиода).

Величина сопротивления определяется из выражения:

R = U/I,

где U — падение напряжения на резисторе, а I — прямой ток через светодиод.

Падение напряжения светодиода определяют из выражения:

U = Uпит — Uсв,

где Uпит — напряжение цепи, а Uсв — паспортное падение напряжения на излучающем диоде.

Расчет светодиода для резистора дает значение сопротивления, которое не будет находиться в стандартном ряду значений. Брать нужно резистор с сопротивлением, ближайшим к вычисленному значению с большей стороны. Таким образом учитывается возможное увеличение напряжения. Лучше взять значение, следующее в ряду сопротивлений. Это несколько уменьшит ток через диод и снизит яркость свечения, но при этом нивелируется любое изменение величины питающего напряжения и сопротивления диода (например, при изменении температуры).

Перед тем как выбрать значение сопротивления, следует оценить возможное снижение тока и яркости по сравнению с заданным по формуле:

(R — Rст)R•100%

Если полученное значение составляет менее 5%, то нужно взять большее сопротивление, если от 5 до 10%, то можно ограничиться меньшим.

Не менее важный параметр, сказывающийся на надежности работы — рассеиваемая мощность токоограничительного элемента. Ток, проходящий через участок с сопротивлением, вызывает его нагрев. Для определения мощности, которая будет рассеиваться, используют формулу:

P = U•U/R

Используют ограничивающий резистор, чья допустимая мощность рассеивания будет превосходить расчетную величину.

Пример:

Имеется светодиод с падением напряжения на нем 1.7 В с номинальным током 20 мА. Необходимо включить его в цепь с напряжением 12 В.

Падение напряжения на ограничительном резисторе составляет:

U = 12 — 1.7 = 10.3 В

Сопротивление резистора:

R = 10.3/0.02 = 515 Ом.

Ближайшее большее значение в стандартном ряду составляет 560 Ом. При таком значении уменьшение тока по сравнению с заданным составляет чуть менее 10%, поэтому большее значение брать нет необходимости.

Рассеиваемая мощность в ваттах:

P = 10.3•10.3/560 = 0.19 Вт

Таким образом, для данной цепи можно использовать элемент с допустимой мощностью рассеивания 0.25 Вт.

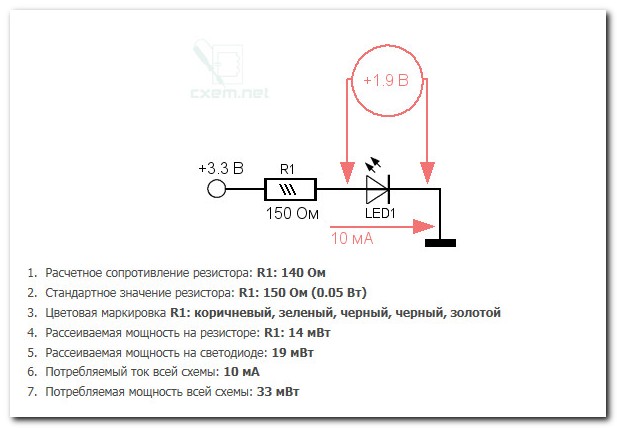

Как подключить LED к 3 или 5 вольтам

Большинство маломощных светодиодов нормально работают и от 3 и тем более от 5 вольт. Выполнить для них расчет токоограничивающих сопротивлений можно по приведенной выше формуле.

При изготовлении конструкций с автономными источниками питания, особенно если в них используются сверхъяркие «мощные» LED, такой подход не приемлем. Мощность, рассеиваемая на гасящем резисторе, значительно сокращает время работы устройства.

Поэтому в современных ручных фонарях, работающих от низковольтных батарей применяют электронные преобразователи напряжения – драйверы. Потери в драйверах намного ниже, чем на токоограничивающих резисторах. Сейчас драйверы доступны и их можно легко найти в магазинах.

Имея некоторые познания в электронике и навыки работы с паяльником, простой драйвер можно изготовить самостоятельно. Одна из простых схем преобразователя для мощного светодиода приведена ниже.

Светодиодная лента RGB 12В SMD5050

В RGB ленте используется три цвета, каждый управляется отдельно, для каждого цвета ставится резистор. Разрезать можно только по указанному месту, чтобы в каждой секции было по 3 SMD5050 и она могла подключатся к 12 вольт.

Здравствуйте уважаемые Знатоки. Мне нужно собрать 2 шт. LED светильник состоящий из 20 диодов по 3W, а второй из 40 диодов. Напряжение у каждого 3,2-3,4 V, 600-700mA. Драйверы на них получаются достаточно дорогие, посоветуйте как можно их подключить в сеть 220v. Тут представлены схемы без трансформатора через мост ну и там конденсаторы и резисторы. Подскажите её можно использовать для запитки фонаря, и как подобрать детали, Был бы очень признателен если бы кто то расписал как и что делать а главное из чего. Благодарю

Отвечает Друзь. Проще поставить диоды на 20-30 Ватт или использовать линейки светодиодные. Есть мощные диоды которые сразу подключаются в 220 вольт. У них драйвер расположен на подложке вместе с диодом, получается недорого и просто. Схема подключения светодиодов есть у меня на сайте в разделе «Питание».

Подключил 4 потолочных светильника с Led Driver,но почемуто один самый первый или самый последний в цепи мигает при выключином свете. Менял провода местами,менял блок,ничего не помогает.подскажите

Может выключатель с подсветкой. Выключатель должен размыкать фазу. Бывает небольшая наводка с другой линии на 220 вольт, заряд постепенно накапливается и светильник вспыхивает. Да и китайская схемотехника тут тоже влияет.

Добрый день. Есть светодиодная матрица на на 64 светодиода 2835 включенная в 220в на ней есть 3-и микросхемы, произведение китайское. Проблема заключается в том, что есть подсветка не всех светодиодов при выключенном 1-м из проводов из сети, т.е. работает как ночник. Что можно сделать.

Пир выключении необходимо разрывать фазу, а не ноль. Может у вас выключатель с подсветкой.

Пытаюсь заменить галогеновое освещение на светодиодные лампы. От сети 220v питание идет на трансформатор HTM 70/230-240 OSRAM. Далее 12v двумя линиями по 3 лампы в каждой, подключенных параллельно. Лампы OSRAM LED STAR MR16 35 36° по 5w. При включении горят с мерцанием частотой 50гц. Как устранить мерцание с использованием готовых комплектующих, которые можно купить в магазине ( не «сделай сам»).

HTM 70/230-240 OSRAM

Купите хороший блок питания на 12 вольт и проблема исчезнет. Можете поставить параллельно конденсатор на 500-1000 микрофарад.

Здравствуйте. Вопрос такой: в здании поменяли светильники с накаливания на светодиодные. При снятии векторной диаграммы со счётчика электроэнергии заметили, что характер нагрузки поменялся на активно-емкостную (ток стал опережать напряжение на 30 градусов). Не может ли быть связано с установленными в светильника конденсаторами? Спасибо.

Коэффициент мощности изменился из-за светильников.

Добрый день! На приборе установлено устройство плавного пуска ламп накаливания (220 вольт), при замене на светодиодные лампы, последние начинают мерцать. Можно ли что нибудь сделать?

Уберите блок плавного пуска.

Доброго здоровья. Светодиод 3в. 20ма.сколько светодиодов можно подключить последовательно .Блок питания с гасящим конденсатором.

Длина цепи ограничена напряжением. 73 светодиода можно подключить без гасящего конденсатора.

Здравствуйте, как лучше подключить 1w диод от аккумулятора 6v, подойдет ли драйвер с питанием 12v из китая?

На схемах вроде всё указано, а дальше уже вам выбирать.

Как подключить к 12 вольтам

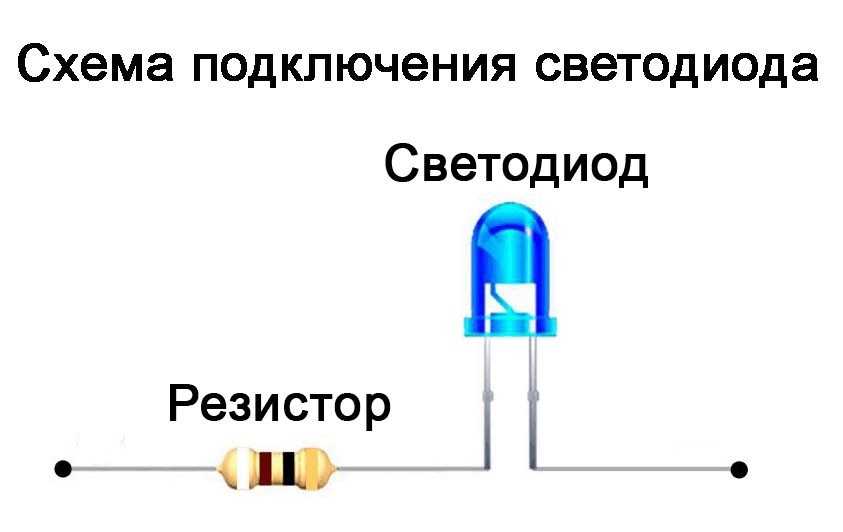

Наглядная схема подключения.

Схема подключения светодиода к источнику питания 12 В не отличается от стандартной, но необходимо рассчитать сопротивление и мощность резистора. Для проверки или предварительного тестирования сборки достаточно одного резисторана 1 кОм.

Для примера возьмем самый распространенный тип светодиода– белый с максимальной силой тока 20 мА. По сути, вольтаж не играет особой роли. Главное, чтобы ток не превышал максимально разрешенные параметры. Падение напряжения в зависимости от модели составляет от 1,8 до 3,6 В. Для удобства расчетов возьмем 3 вольта.

Сопротивление для светодиодов

Формула расчета сопротивления.

Вычисляем параметры:

• Разница напряжение источника питания и падения напряжения – 12-3=9.
• Произведение максимальной силы тока (ампер) и коэффициента надежности – 0.02*0,75=0,015.
• Рассчитываем сопротивление(кОм) – 9/0.015 = 600 (кОм).

Формула расчета мощности.

Расчет мощности резистора:

• Разница напряжения источника питания и падения напряжения – 12-3=9.
• Согласно формуле, возводим в квадрат – 9*9=81.
• Делим на сопротивлениерезисторав омах – 81/600=0,135 Вт.

Таким образом, нам идеально подойдет резистор MRS25 (0,6 Вт, 600 Ом, ± 1%). На середину 2020 года его стоимость составляет около 8 рублей. Обычно нет необходимости высчитывать мощность резистора

Тем не менее, это важно делать для проверки будущей сборки
