Типы ПВ
Основное преимущество ПВ заключается в том, что можно выключить освещение из нескольких мест в доме. В отличие от обычного выключателя, прерывающего электрическую цепь, проходной содержит три и более контактов с возможностью их переключения. Установив несколько таких выключателей в разных местах, можно управлять одним светильником или целой группой. На рисунке ниже изображены 2 типа одноклавишных ПВ и схемы их контактов.
Схема типов проходных выключателей
ПВ имеет один вход и два выхода (рис. а). Одноклавишный перекрестный ПВ содержит 2 входа и 2 выхода (рис. б). Количество клавиш равно числу групп включаемых элементов освещения. Вместо клавиш могут быть сенсоры, но принцип действия остается прежним.
Принцип работы устройства заключается в размыкании одной цепи и замыкании другой. Поэтому контакт называется перекидным. Более правильное название ПВ – переключатель.
Диммер
Схема подключения выключателя с диммером.
Светорегулятор, или ступенчатый реостат (диммер), позволяет изменять интенсивность освещения. Диммер может быть установлен вместо имеющегося выключателя без необходимости каких-то изменений в электропроводке.
Его подсоединение во всех отношениях аналогично подсоединению обычного выключателя в цепь простого освещения
Вы должны выбрать тип светорегулятора, приняв во внимание мощность осветительных приборов, силу которых вы собираетесь регулировать
Наиболее широко применяемые модели рассчитаны на максимальную мощность от 300 до 500 Вт. Ниже представлена схема подключения этого электротехнического изделия.
Также следует ознакомиться с таблицей линейки светорегуляторов фирмы Schneider Electric. В некоторых случаях она будет вам весьма полезна.
Виды устройств для бытового применения
Строгого деления на категории нет, так как у разных производителей существуют свои, «фирменные» модельные ряды, однако можно выделить несколько типов выключателей, объединенных каким-то одним признаком.
Например, по принципу включения все устройства можно разделить на:
Самой востребованной считается первая группа, традиционная и получившая признание с первых дней изобретения электрической цепи, популярность третьей также набирает обороты, а вторая как-то не прижилась.
Датчики движения позволяют экономить электроэнергию и служат дополнительной защитой. Например, если установить подобный прибор у входа в дом, он будет сигнализировать о появлении непрошеных гостей.
По типу конструкции все выключатели делятся на одноклавишные и многоклавишные (стандартное исполнение для бытового применения – с 2-3 клавишами). Каждая клавиша служит для замыкания/размыкания одного осветительного контура.
Если в комнате несколько осветительных приборов – люстра, потолочная подсветка и бра – уместен трехклавишный выключатель, который позволит поочередно или вместе включать/выключать приборы.

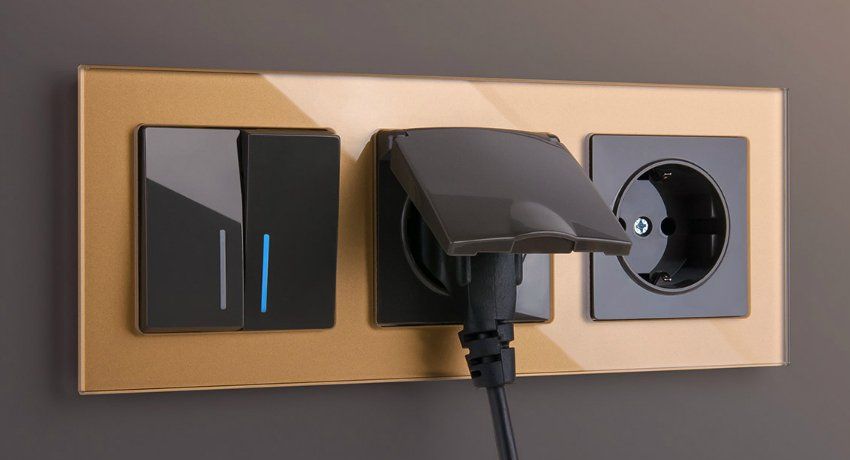

Также довольно популярными являются двухклавишные выключатели увидеть которые можно практически в каждой квартире. Особенно они актуальны для люстр с несколькими лампами.
По способу монтажа можно выделить две группы: с наружной и внутренней установкой. Наружный тип обычно применяют, когда открыта проводка, а внутренний – с зашитыми в стену кабелями. Чтобы обеспечить безопасность и стабильность установки встраиваемого выключателя, используют монтажную коробку (подрозетник) – защитный пластиковый корпус.
Схемы подключения проходных выключателей
Способ расключения маршевых выключателей определяется конкретными условиями применения. В нескольких случаях мы рассмотрим 2 варианта изображения подключения. Первый из них более прост для понимания, и его достаточно при установке приборов в случае уже существующей электропроводки. Другой вариант учитывает требование прокладки кабеля с применением распределительных коробок, что реально исполнить в новостройке или при замене проводки.
Стандартный вариант установки в 2-х точках
Вариант управления одним или несколькими параллельно соединенными лампами из двух местоположений наиболее востребован и прост. Существует четыре возможные комбинации положения клавиш двух выключателей: в двух из них светильник включен, в двух других – выключен.
В примере с фото приборов сзади цепь разомкнута, и лампа не горит. На нижней части иллюстрации цепь замкнута, и свет включен. Можно сказать, что в данной схеме подключения один обычный выключатель заменен двумя одноклавишными проходными, соединенными между собой двухжильным кабелем.

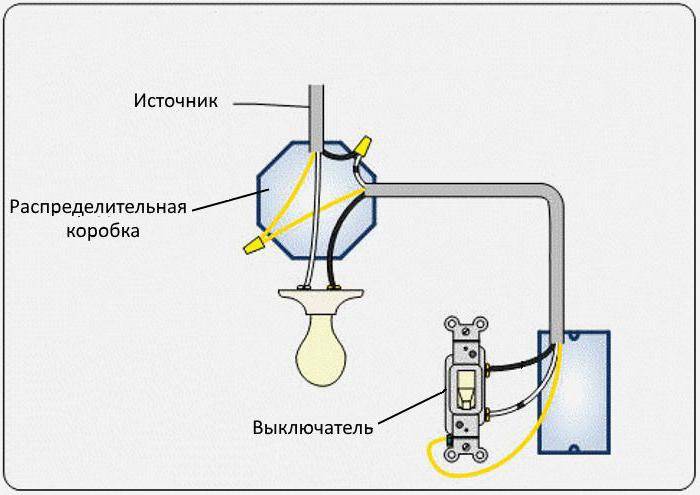

Данная иллюстрация демонстрирует подключение с применением распределительной коробки. Как видите, каждый из приборов соединен с коробкой трехжильным кабелем.
Схемы управления одним светильником из нескольких точек
Управление из нескольких точек необходимо при движении по длинному переходу. Например, в трехэтажном доме на каждом этаже можно управлять освещением на лестнице там, где нужно.
Чтобы реализовать схему независимого управления освещением из трех местоположений, необходим перекрестный выключатель. Как и в предыдущем варианте, они могут быть соединены между собой двухжильным кабелем.
Теперь познакомимся со схемой электромонтажа, выполненной по всем правилам, с применением распредкоробки. Как видите, для подсоединения к распределительной коробке двух проходных переключателей необходим трехжильный кабель, а для перекрестного — придется использовать два двухжильных.
По этому же принципу можно построить схему управления освещением из 4-х и более местоположений. Первый и последней прибор в цепи – проходные выключатели. Промежуточные приборы — перекрестного типа.
Управление несколькими светильниками из нескольких мест
Бывают ситуации, когда необходимо управлять несколькими светильниками из нескольких местоположений. Например, в спальне возможна установка одного двухклавишного проходного переключателя у двери, а другого — у кровати. Тогда в обоих местах можно будет включать и выключать как общее освещение в комнате, так и светильники у кровати.
Для реализации такой схемы потребуется два двухклавишных проходных выключателя. Для их соединения в простейшем случае необходимо два двухжильных кабеля.
Монтажная схема правильного подключения двухклавишного проходного выключателя с применением распредкоробки выглядит более внушительно. Коробка потребуется большого размера, так как в ней должно уместиться восемь соединений проводов. Для подключения первого проходного выключателя потребуется двухжильный и трехжильный кабель, а для подсоединения второго – два трехжильных.
Теоретически, увеличивая количество проходных 2-х клавишных выключателей, можно осуществлять независимое управление освещением 2-х светильников из любого количества мест. Возможно, Вы захотите оперировать из двух местоположений тремя группами лампочек в люстре. Схема с применением тройного выключателя демонстрирует реальную возможность такой работы, однако кабеля при этом потребуется немало.
Данная схема подключения проходного выключателя из 3-х мест демонстрирует возможность управления двумя отдельными лампочками. Два двухклавишных проходных выключателя могут стоять у кровати, третий – у двери спальни. Везде можно включить и выключить местное освещение, либо общий светильник.
Как мы уже заметили, схему управления освещением можно наращивать бесконечно. Возможность включать и выключать 2 различных светильника из четырех точек может пригодиться в длинном коридоре дома с большим количеством комнат. Очевидно, после рассмотрения различных примеров не составит труда составить самому любую схему независимого управления освещением с применением одноклавишных и других проходных выключателей.
Соединение лампы с двухклавишным выключателем
Подключение к двойному выключателю выполняется практически по такой же схеме, что и одноклавишный. Фактически, это два одноклавишных устройства, помещенных в общем корпусе. Также можно подключить две лампочки к одному выключателю.
До начала монтажа нужно выяснить, где расположены контакты. Иногда их схема располагается в задней части прибора. Двойные устройства имеют три контакта – общий ввод и два отдельных вывода. На ввод идет фазный провод из распределительной коробки или от розетки. На двух выводах осуществляется управление лампочками, расположенными в светильниках. При монтаже ввод располагается снизу, в выводы – сверху. Данное подключение хорошо показывает представленная схема.
Трехклавишный выключатель подключается точно так же, как подключить двойной выключатель, только к нему добавляется еще один вывод и дополнительная клемма в распределительной коробке.
Кол-во блоков: 8 | Общее кол-во символов: 9317 Количество использованных доноров: 3 Информация по каждому донору:
Производители проходных выключателей
| № п/п | Название бренда | Страна | Вид изделия | Цена, руб. |
| 1. | Legrand Valena | Франция | ПВ одноклавишный | 650 |
| 2. | TDM Electric | Россия | // | 150 |
| 3. | Schneider Electric | Франция | // | 300 |
| 4. | Volsten | Россия | // | 160 |
| 5. | Makel | Турция | // | 200 |
Приведенная информация является среднерыночной стоимостью моделей указанных фирм и не может достоверно отображать общей картины ценовых значений всех товаров. Стоимость продукции зависит от ее функциональности, используемых материалов и известности бренда. Например, Legrand Valena и Schneider Electric известные во всем мире торговые марки. Их изделия отличаются высоким качеством, что подтверждается гарантийными сроками, предоставляемыми производителями.
Преимущества накладного монтажа
Выключатели накладного монтажа быстро монтируются, причем установить такой выключатель можно своими руками без привлечения сложной техники.
Подходят для открытой проводки, наиболее часто использующейся в дачных и загородных домах из дерева.
Накладные выключатели можно установить как дополнительные, причем для этого не придется портить дорогостоящий ремонт.
На стены с кафельной плиткой (например, в ванной или на кухне) можно устанавливать только накладные модели выключателей.
В магазинах представлен широкий выбор выключателей с разной цветовой схемой, дизайном и функциональностью (проходные, перекрестные выключатели).
Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео)
- выключатель – в зависимости от количества потребителей, можно применить одно-, двух- или трехклавишный выключатель;
- провод – нужно правильно подобрать проводку, исходя из предполагаемой нагрузки на сеть и наличие либо отсутствие заземления у потребителей;
- распределительные коробки нужны для удобства подключения, а также возможности в случае необходимости протянуть еще одну ветку не от счетчика, а непосредственно в помещении;
- отвертка с индикатором, мультиметр – для контроля правильности подключения, а также проверки отсутствия или наличия питания в сети;
- кусачки и плоскогубцы – для удобства работы с проводом;
- изолента, клеммы – для обеспечения безопасности подключения и изоляции проводов;
- стакан и элементы крепежа – для надежного монтажа выключателя в стене;
- дрель с ударом или перфоратор – понадобятся при осуществлении монтажа скрытой проводки.
Выключатель отключается клавишей вверх или вниз
При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался
По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался.
Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.
Для поворотных пакетников у электриков свое негласное
правило, которое ориентируется на положение его ручки.
“Стоит – работает. Лежит – не работает!”
Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.
И все определяется в первую очередь маркой и
производителем изделия.
Устройство
Прежде чем устанавливать выключатель, давайте рассмотрим, как устроен этот коммутационный аппарат. Сделаем это на примере самого простого одноклавишного выключателя света.
рабочий механизм выключателя
Наиболее важной частью этого устройства является рабочий механизм. Он представляет собой металлическую рамку, на которой закреплён привод, непосредственно осуществляющий включение и отключение аппарата
По сути, этот привод является подвижным контактом, который соединяет между собой два неподвижных контакта выключателя.
Один неподвижный контакт – входящий, к нему подключается провод из питающей сети, второй – выходящий, проводом он соединяется со светильником. Правильное положение этих двух неподвижных контактов – разомкнутое, при этом выключатель считается отключённым, цепь между питающей сетью и светильником не замкнута, лампочка не горит. Как только происходит воздействие на привод выключателя, подвижный контакт принимает такое положение, при котором замыкает цепь между двумя неподвижными, от источника питания поступает напряжение на лампочку и она загорается.
Вся контактная часть в целях безопасности помещена в какой-то диэлектрик (это может быть пластик либо фарфор).
Установка выключателя производится в стенных отверстиях, но перед этим в проделанные в стене дырки необходимо вмонтировать специальные подрозетники. А уже в них закрепляется рабочий механизм выключателей. Их надёжная фиксация осуществляется за счёт раздвижных лапок, расположенных по бокам рабочей части.
Ещё одна конструктивная составляющая выключателей – это защитные элементы. Как правило, они выполняются из пластика. Первая из этих элементов – клавиша, она крепится к приводу рабочей части и осуществляет непосредственное управление коммутационным аппаратом. Второй элемент – это защитная рамка, она закрывает рабочую часть и предотвращает возможность прикосновения человека к контактам выключателя, находящимся под напряжением. Крепление рамки осуществляется винтами либо пластиковыми защёлками.
Выключатели или переключатели: что выбрать?
Перед тем, как оправиться в магазин за приспособлениями для монтажа светильников, следует разобраться в разновидностях приборов, которые используют для электропроводки.
Большинство новичков не разбираются в отличиях между выключателями и переключателями, им может показаться, что это одно и то же устройство. Тем не менее, эти приборы имеют только внешнее сходство, но внутреннее устройство отличается. Такие коммутаторы имеют различный принцип функционирования.
Выключатели и переключатели для бытовых электросетей не отличаются по внешнему строению, но они предназначаются для разных схем
Стандартный выключатель – это простое устройство, которое требуется для размыкания и замыкания электрической цепочки. У него имеется по одному входящему и выходящему проводнику. Конечно, имеются многоклавишные устройства, но это сложная система, которая представляет собой несколько выключателей в одном.
Переключателем называют прибор коммутации, в котором имеется одна входящая цепочка и еще несколько таких же выходящих. Получается, что это устройство как бы перекидывает контакт в разные положения, поэтому его еще называют перекидным.
Если это простой прибор с одной кнопкой, то у него имеется три зажима – входящий и два выходящих. Соответственно, если будет две кнопки, то и зажимов шесть.
Под словом проходной выключатель подразумевается система, которая состоит из переключателей объединенных общей схемой. Такое устройство коммутации монтируется на один и тот же светильник, благодаря чему позволяет его включать и выключать с разных частей помещения.
Сделать проходной выключатель из стандартного устройства невозможно, ведь для этого требуется именно переключатель
Тем не менее, при внешнем осмотре, человек без соответствующего опыта не сможет отличить эти коммутаторы. Ведь это стандартный пластиковый прибор – одноклавишный или многоклавишный. При этом, получится использовать переключатель в качестве стандартного выключателя, но не наоборот. Ведь сделать прибор с двумя контактами трехконтактным уже не получится. В то же время не использовать одну цепочку вполне возможно. Тем не менее, для того чтобы получить управление светильником из разных мест, необходимо приобрести переключатель.
Правила подключения и подготовка к монтажу
Согласно положениям ПУЭ, подключение одноклавишного выключателя в любую сеть выполняется только в разрыв фазного проводника.
Устанавливать его в рассечение нулевой шины категорически запрещается. В противном случае появляется угроза получения удара током при ремонте люстры, например.
Перед тем как подсоединять выключатель к линейным проводникам потребуется основательно подготовиться к этому мероприятию.
Подготовительные процедуры
Правила расположения проводки На подготовительной стадии проводятся следующие операции:
- Выбирается место, подходящее для установки прибора. Основные требования – удобство и безопасность.
- Прорисовывается во всех деталях схема подключения выключателя.
- Подготавливается комплект инструментов и материалов, без которых невозможно обойтись при проведении монтажных работ.
Место под монтаж выбирается в полном соответствии с требованиями действующих нормативов, а при составлении схемы подводки к выключателю обязательно учитывается направление присоединения.
На корпусе снизу и сверху обозначены стрелки, направленные вовнутрь и наружу. Они означают места ввода фазного проводника, идущего от линейного автомата и вывода его продолжения.
При отсутствии стрелок следует руководствоваться другими признаками, указывающими, где у выключателя верх, а где низ. Провод от автоматического выключателя всегда подводится снизу. Для внутреннего или наружного монтажа и последующего подсоединения к сети потребуется следующий комплект инструментов и материалов:
- отвертка плоская и крестообразная;
- бокорезы монтажные;
- коробка установочная для скрытого монтажа;
- подрозетник для открытой установки.
Также следует подготовить изоляционную ленту и набор дополнительного крепежа.
Выбор, конструкция и отличия проходных выключателей
Прежде чем собирать такую схему управления вот на что следует обратить особое внимание:
1трехжильный2
Основное отличие обычных от проходных заключается в количестве контактов. Простые одноклавишные имеют две клеммы для подключения проводов (вход и выход), а проходные — три!
На простом, цепь освещения может быть либо замкнута, либо разомкнута, третьего не дано.
Так как он, именно переключает цепь с одного рабочего контакта на другой.
По внешнему виду, спереди они могут быть абсолютно одинаковыми. Только на клавише проходного может присутствовать значок из вертикальных треугольников. Однако не перепутайте их с перекидными или перекрестными (подробнее о них ниже). У этих треугольнички смотрят в горизонтальном направлении.

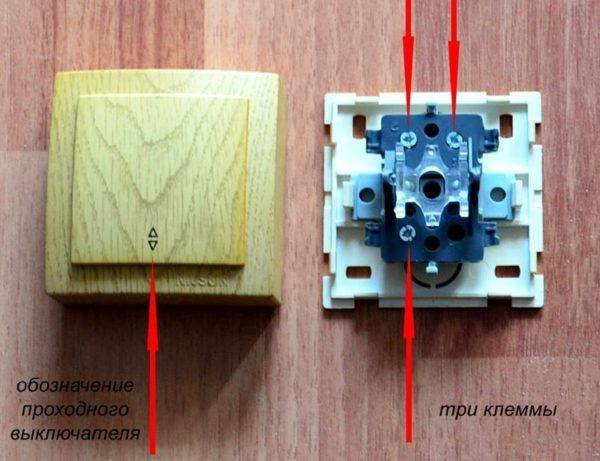

А вот с обратной стороны сразу видна вся разница:
у проходного 1 клемма сверху и 2 снизу
у обычного 1 сверху и 1 снизу
Многие по этому параметру путают их с двухклавишными. Однако двухклавишные здесь также не подойдут, хотя и имеют тоже три клеммы.
Существенна разница именно в работе контактов. При замыкании одного контакта у проходных переключателей автоматически происходит замыкание другого, а в двухклавишных такой функции нет.
Причем промежуточное положение, когда обе цепи разомкнуты у проходного вообще отсутствует.
Виды одноклавишных выключателей
На неискушенный взгляд ответ на этот вопрос несложен – одноклавишный включатель содержит одну клавишу, которая управляет включением-отключением освещения. При небольшом углублении в тему выясняется, что существуют несколько видов электроприборов с одним подвижным конструктивным элементом. Наиболее распространены три:
- обычный прибор;
- проходной;
- перекрестный.
Они различаются устройством контактной группы. Проходной, а также перекрестный аппараты предназначены для применения в сложных системах – для независимого управления освещением с разных точек. Внешне с фронтальной стороны их отличить почти невозможно, маркировка наносится не всегда. С тыла их можно дифференцировать по количеству выводов и по схеме коммутации, которая часто наносится на обратную сторону. Поэтому при покупке надо быть внимательным.
Различные схемы одноклавишных аппаратов.
При изучении принципа работы проходного и перекрестного аппаратов становится понятно, что для обычной коммутации светильников (включить-выключить) можно подсоединить и их, если они случайно приобретены или других нет под рукой. Но такие приборы стоят дороже. А стандартная схема подключения обычного одноклавишного выключателя указана на рисунке.
Схема подключения одинарного прибора.
Существуют два вида одноклавишных аппаратов:
- накладной;
- внутренний.
Функционально они одинаковы, но первый монтируется на поверхность, а второй – в специально обустроенное углубление.
Ошибки подключения
Многие на этапе поиска и подключения общей клеммы в проходном выключателе совершают ошибку. Не проверяя схему, наивно считают, что общая клемма это та, где всего один контакт.
Собирают таким образом схему, а потом переключатели у них почему-то некорректно работают (зависят друг от друга).
И лучше всего вызванить его, что называется «вживую», тестером или индикаторной отверткой.
Чаще всего с такой проблемой сталкиваются при монтаже или замене проходных переключателей от разных фирм. Если раньше все работало, а после замены одного схема перестала работать — значить перепутали провода.
Но может быть и такой вариант, что новый переключатель вовсе и не проходной. Также запомните, что подсветка внутри изделия никак не может влиять на сам принцип переключения.
Еще одна распространенная ошибка — неправильное подсоединение перекрестных. Когда оба провода, с проходного №1 сажают на верхние контакты, а с №2 на нижние. А между тем у крестового выключателя схема и механизм переключения совсем иной. И подключать провода нужно крест-накрест.

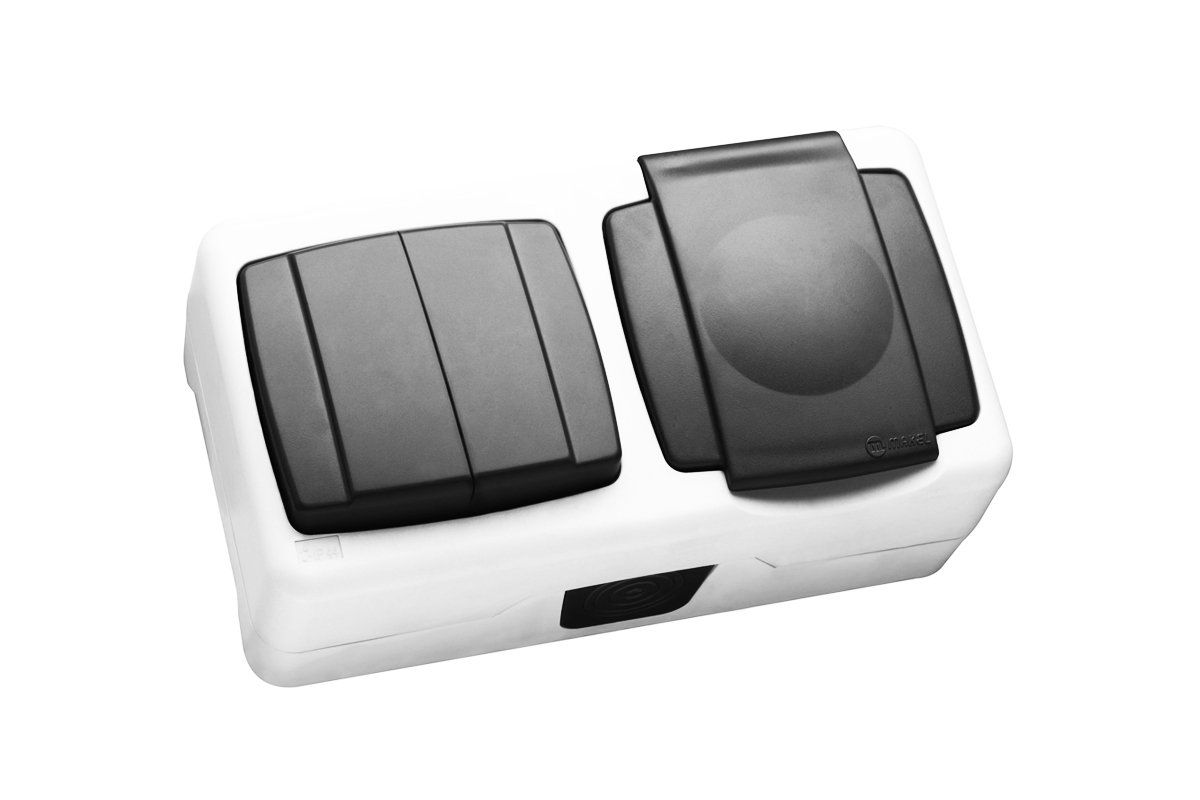

Герметичные
Особый тип выключаталей — герметичные выключатели, предназначенные для установки в помещениях с повышенной влажностью или запыленностью: в банях, саунах, душевых. Также, как и влагозащищенные розетки, они классифицируются по степени защиты. Так, выключатель, который устанавливается в ванной или душевой, должен иметь класс защиты не менее IP-44. Подробнее о классах защиты читайте в нашей статье.
11. Выключатель со встроенным датчиком движения
Как понятно из названия, выключатель, а точнее, подключенный к нему датчик, реагирует на движения: свет включается, когда в поле зрения сенсора оказывается человек, и выключается, когда тот из него исчезает. Чаще всего принцип работы таких датчиков строится на отслеживании инфракрасного излучения.
Выключатели со встроенными датчиками движения экономят электроэнергию. С помощью них можно также регулировать интенсивность освещения, включать прожекторы, сирену, камеры видеонаблюдения и контролировать прочую полезную технику. К сожалению, цена у этих супермеханизмов соответствующая.
Полезные советы
- Для ванной и кухни используйте герметичные выключатели с классом защиты от влаги и пыли не ниже IP – 44
- В детскую гармонично впишутся веревочные выключатели: малыш с легкостью дотянется до шнурка и сможет быстро включить свет в темноте, если ночью ему вдруг приснится страшный сон
- Для гостиной лучше всего подойдут диммеры, так как для просмотра телевизора и для чтения книги нужно разное количество света
- Для вашего же удобства лестничные пролеты в частном доме стоит оборудовать либо проходными переключателями, либо выключателями со встроенными датчиками движения
Ошибки и неисправности в вопросе, как подключить выключатель к лампочке
Часто ожидаемое от монтажной работы не осуществляется. Все потому, что в процессе соединения электропроводки произошли нарушения или вы упустили некоторые детали. Итак, если лампочка не загорается при включении выключателя, необходимо сделать прозвон всех токоведущих частей.
Обязательно проверьте индикатором подается ли напряжение от сети к выключателю. В случае его отсутствия, можно смело утверждать, что были допущены ошибки при соединении проводников с общей энергосистемой помещения.
Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.
Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.
Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице. Для установки и подключения выключателя
понадобятся:. Для установки и подключения выключателя понадобятся:
Для установки и подключения выключателя понадобятся:
- – непосредственно сам выключатель;
- – распределительная коробка;
- – соединительные провода;
- – изоляционная ПХВ лента.
Определяемся с видом нужного нам выключателя
Конструкция выключателя представляет собой корпус, в котором установлена колодка с токопринимающими элементами и прерывающее устройство. Чаще всего используется клавишное прерывающее устройство. Клавиш в выключателе может быть одна или несколько. В основном используются одно и двух клавишные выключатели.
Выключателей существует несколько видов:
Нет необходимости описывать каждое устройство в отдельности, про то какие выключатели бывают, читайте в статье «Выключатель света. Их виды и типы. Советы при выборе.«
Нам для подключения лампочки понадобится одноклавишный выключатель. Вернемся еще раз к его конструкции. Колодка такого выключателя оснащена двумя контактами и одной прерывающей клавишей. В конструкции может быть предусмотрен механизм для закрепления колодки в подрозетнике. Обычно он представляет собой два металлических лепестка, положение которых регулируется с помощью винтов. В свободном положении лепестки опущены, в раскрытом упираются в стенки подрозетника.
Подключение двухклавишного выключателя с подсветкой
В схему, описанную выше, выключатель с подсветкой вносит небольшие дополнения. А именно: появляется еще два проводка (для того, чтобы при выключенном свете горел красненький индикатор на каждой из двух клавиш — так легче искать включатель в темноте).
Дополнительные провода идут от мини-индикаторов, расположенных на клавишах. Далее нужно присоединить один из них к фазе, который идет сверху, а второй, который снизу к проводу, что идет к одной из двух ламп (групп ламп).
Двухклавишный выключатель с подсветкой
