Подключение диммера своими руками

Правила подключения

Следует убедиться в том, что нагрузка совместима с управляющим устройством по типу и мощности. При установке встраиваемого диммера надо предусмотреть возможность доступа в процессе эксплуатации для выполнения ремонтных работ.

Ноль сети 220 V подключают непосредственно к лампе накаливания, фазный провод – к регулятору.

В цепь фазы устанавливают выключатель. Выход с диммера подсоединяют к нагрузке.

Схема установки с двумя светорегуляторами

Диммеры соединяют перемычками. В серийных приборах 2 соответствующие клеммы обозначены на корпусе «стрелками». Свободные выходы подключают в разрыв фазной цепи. Такую схему применяют для регулировки мощности в нагрузке из разных мест. Это решение используют в большой комнате при отсутствии дистанционного управления.

Подключение к светодиодным лентам и лампам

Если применяется одноцветный источник, регулятор подключают непосредственно к нагрузке с учетом полярности. В схеме с приборами RGB выход диммера подсоединяют к специализированному контроллеру.

Включение прибора с двумя проходными выключателями

Этот способ применяют для удобства управления освещением в длинном коридоре.

В фазную цепь последовательно устанавливают 2 выключателя и диммер.

Устройство и виды

Диммеры делают на основе разной элементной базы. Все они имеют свои особенности и недостатки. И чтобы понять, что такое диммер и как он работает, надо разобраться из чего сделано конкретное устройство. Итак, могут быть варианты:

• На основе реостата (в частности переменного резистора). Это самый простой, но и самый неэффективный способ регулирования яркости. Такое устройство очень сильно греется, так что необходима система охлаждения, имеет крайне низкий КПД. В настоящее время серийно не производится.

• Электронные светорегуляторы на основе симисторов, тиристоров, транзисторов. Эти устройства нельзя использовать с техникой, требовательной к форме электропитания, так как на выходе — нечто похожее на синусоиду с обрезанными верхушками. Стоит также знать, что такие схемы могут выдавать помехи, мешающие работе радиоприемников или чувствительного к электропомехам оборудования. Несмотря на свои недостатки именно электронные диммеры используют чаще — из-за невысокой цены, малых габаритов и возможности реализации дополнительных функций.

• Диммеры на основе автотрансформатора. Такие устройства выдают почти идеальную синусоиду, но имеют большие вес и размер, для регулировки требуется прилагать большие усилия. Еще один момент: более сложная схема ведет к удорожанию регулятора. Тем не менее, и они представлены на рынке, используются в местах где нельзя создавать радиопомехи или требуется нормальная форма питающего напряжения.

При выборе устройства не столь важно знать, к какому типу он относится, сколько важно учитывать характер нагрузки, к которой он будет подключаться (лампы накаливания и светодиодные или люминесцентные и экономки). https://www.youtube.com/embed/kb9He3btzgw

По виду исполнения диммеры бывают:

• Модульные для установки в электрощитке на дин-рейку. Подключить диммер такого типа можно с лампами накаливания, галогенными светильниками с понижающим трансформатором. Для удобства использования они имеют выносную кнопку управления или клавишный выключатель. Такие устройства удобны, например, для регулирования освещенности двора и входных ворот из дома, лестничной площадки или входной двери.

• Диммеры на шнуре. Это мини-устройства, позволяющие регулировать яркость свечения осветительных приборов, которые включаются в розетку — настольные лампы, бра, торшеры. Только стоит знать, что совместимы они в основном, с лампами накаливания.

• Для установки в монтажную коробку. Ставятся в монтажную коробку под выключатель (в ту же коробку). Совместимы с лампами накаливания, светодиодными, галогенными понижающим и электронным трансформатором. Управляются кнопкой, которая ставится поверх устройства или подключаются к системе «умный дом».

• Моноблочный. По внешнему виду очень напоминает обычный выключатель, ставится в такую же монтажную коробку, можно вместо выключателя. Включаются в разрыв фазной цепи (схемы ниже). Этот тип имеет большое видовое разнообразие. С какими лампами можно подключать такой диммер, должно быть указано на корпусе, но если это электронная схема, то работают они с лампами накаливания и некоторыми галогенными и светодиодными (на которых написано диммируемые или стоит сообвтевтующий знак). Управляться могут:

  • При помощи поворотного диска (поворотные диммеры). Отключение света происходит поворотом диска в крайнее левое положение. Недостаток этой модели — невозможно зафиксировать последнее значение освещенности. При включении задается всегда минимальная яркость.

  • Поворотно-нажимные. По внешнему виду похожи, но включение/выключение происходит при помощи нажатия на диск, а регулировка — его поворотом.

  • Клавишные. По внешнему виду очень похожи на обычные выключатели. Включение/выключение света стандартное — перебросом клавиши, а регулировка начинается после удержания клавиши в нажатом состоянии более 3 секунд. есть модели в которых включение-отключение происходит одной клавишей, а регулировка другой.

  • Сенсорные. Все управление происходит при помощи прикосновений к экрану. Эти модели самые надежные — никаких механических деталей, практически нечему ломаться.

В частных домах и квартирах ставят чаще всего моноблочные диммеры. В доме еще может пригодиться модульное исполнение — для изменения яркости освещения придомовой территории с возможностью контроля его из дома. Для таких случаев есть модели, которые позволяют управлять освещенностью с двух мест — проходные диммеры (работают по принципу проходного выключателя).

Что такое диммер?

Слово dimmer переводится с английского как «затемнитель», что полностью соответствует действительности.

Компактный электронный или электронно-механический прибор служит для включения/выключения и регулировки мощности осветительных приборов. В связи с этим он получил еще одно распространенное название – светорегулятор.

Освещение помещений – не единственная сфера, где применяют диммеры, однако именно благодаря ей они стали востребованы в быту.

Очень удобно привычно управлять осветительной нагрузкой с помощью прибора, по своему устройству и внешнему виду напоминающему выключатель.

Устройства, меняющие уровень освещенности в комнате, предназначены для разных видов ламп. Например, диммеры для светодиодов отличаются от аналогов для ламп накаливания

Прототипом современного прибора стал реостат, изобретенный в позапрошлом веке немцем И. Поггендорфом. Принцип работы сводился к регулировке напряжения в контуре уровнем сопротивления.

Основной минус экспериментальных установок в том, что для уменьшения яркости освещения приходилось снижать напряжение. Это увеличивало силу тока и сопротивления, в результате чего прибор сильно нагревался и имел сниженный КПД.

Коэффициент полезного действия удалось увеличить за счет использования автотрансформаторов со стабильными показателями напряжения и частоты. Но это громоздкие, неудобные для бытового применения установки. В итоге лучшими признаны электронные модели – эффективные, экономичные, небольшие по размеру.

Образец одноканального диммера с поворотным управлением. Прибор заключен в пластиковый корпус, уровень мощности светодиодных лент регулируется путем поворота ручки, сделанной из алюминия

Многие пользователи приборов считают, что светорегулятор позволяет резко снизить потребление электроэнергии и, соответственно, сократить траты на ее оплату.

На самом деле экономия составляет около 15-18%, а на первый план все же выходит комфорт.

Вот только некоторые примеры продуктивного использования диммера:

• снижение освещения, легкое затемнение в вечернее время для создания спокойной атмосферы в спальне, детской или гостиной;
• воплощение дизайнерской картины освещения;
• создание подсветки для навесных потолочных конструкций;
• работа осветительной системы в различных режимах.

Уменьшая или увеличивая мощность потолочных или настенных светильников, можно полностью изменить окружающий интерьер.

Полезную функцию активно используют в общественных и развлекательных заведениях (театрах, барах, ночных клубах) для получения неожиданного, яркого, красочного светового эффекта

С появлением электронных моделей возможности диммеров увеличились: можно задать режим мигания, пульсации, плавного или резкого затухания. Существуют программы, воссоздающие необычные световые картины только за счет изменения мощности осветительных приборов.

Схема подключения моноблочного диммера

Чаще всего самостоятельно подключают моноблочные регуляторы света. Их ставят вместо выключателя. При однофазной сети схема подключения такая же, как и на обычном выключателе — последовательно с нагрузкой — в разрыв фазы. Это очень важный нюанс. Диммеры ставят только в разрыв фазного провода. Если подключить диммер неправильно (в разрыв нейтрали), электронная схема выйдет их строя. Чтобы не ошибиться, перед установкой надо точно определиться, какой из проводов фаза, а какой — нейтраль (ноль).

Перед тем как поставить диммер, надо найти фазный провод

Если речь идет об установке диммера на место выключателя, то надо сначала отключить провода от клемм выключателя (с отключенным на щитке  питанием), включить автомат и тестером, мультиметром или индикатором (отвертка со светодиодом) найти фазный провод (при прикосновении щупом к фазе на приборе появляются какие-то показания или загорается светодиод, а проводе нейтрали (ноля) никаих потенциалов быть не должно).

Определение фазного провода индикатором

Найденную фазу можно каким-то образом обозначить — поставить на изоляции черту, наклеить кусок изоленты, цветного скотча и т.п. Затем питание снова отключают (входной рубильник на щитке) — можно подключать диммер.

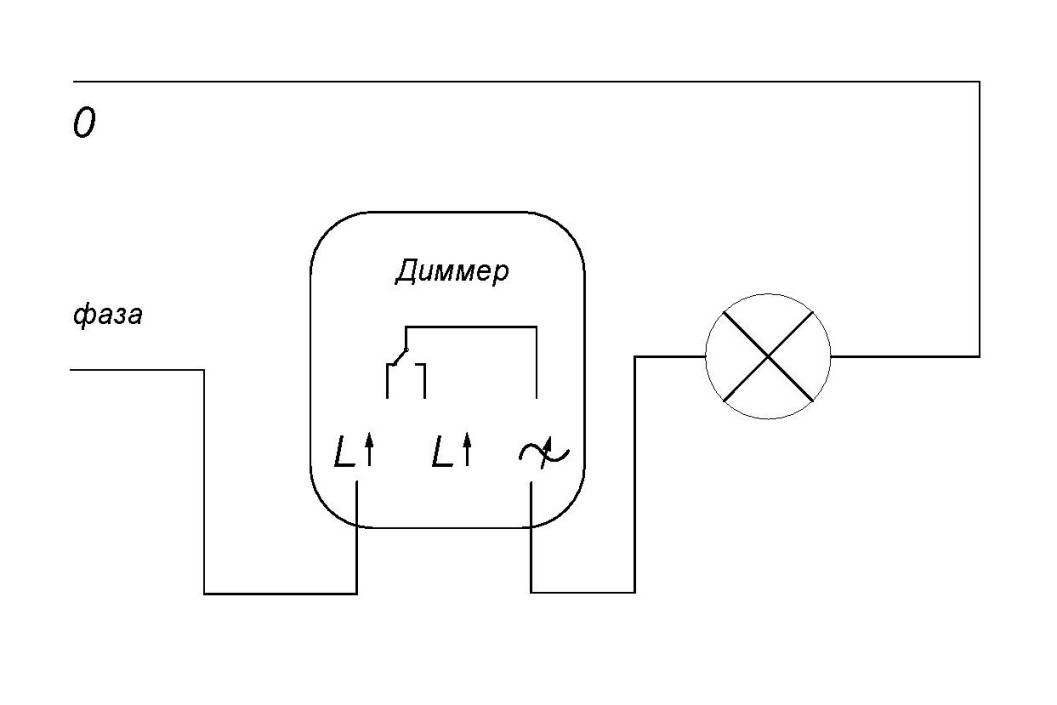

Схема подключения диммера

Схема подключения регулятора света проста: на вход устройства подается найденный фазный провод, с выхода провод идет на нагрузку (на рисунке на распределительную коробку, а оттуда — на лампу).

Есть два вида диммеров — в одних входной и выходной контакт подписаны. В таком случае надо следовать указаниям и подавать фазу именно на подписанный вход. На других устройствах входы не подписаны. В них подключение фазы произвольное.

Рассмотрим как подключить диммер с поворотным диском. Сначала надо его разобрать. Для этого вынимаем диск — его надо потянуть на себя. Под диском находится кнопка, которая фиксируется прижимной гайкой.

Перед монтажом диммер разбираем

Эту гайку откручиваем (можно пальцами) и снимаем лицевую панель. Под ней находится монтажная пластина, которую потом будем прикручивать к стене. Диммер разобран и готов к установке.

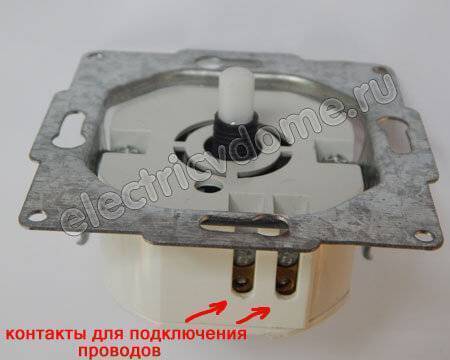

Регулятор света без лицевой пластины

Подключаем его по схеме (смотрите ниже): фазный провод заводим на один вход (если есть маркировка входа, то на него), ко второму входу подсоединяем проводник, который идет на лампу/люстру.

Схема подключения лампы к диммеру

Осталось закрепить. Вставляем подключенный регулятор в монтажную коробку, закрепляем его винтами.

Установка диммера

Затем накладываем лицевую панель, фиксируем ее снятой ранее гайкой и, в последнюю очередь устанавливаем поворотный диск. Диммер установлен. Включаем питание, проверяем работу.

Все готово

В чем различия диммеров?

Диммеры различаются по следующим критериям:

• По типу монтажа;
• по исполнению и способу управления;
• по способу регулирования.

По типу монтажа

Для наружного монтажа – накладной выключатель с диммером для светодиодных ламп. Для установки такого прибора не нужно высверливать в стене нишу, он просто крепится сверху на стену. Очень удобно использовать в тех случаях, когда интерьер не в приоритете или проложена наружная проводка.

Для внутреннего монтажа – отлично впишутся в любой интерьер, как например этот.

Для монтажа на DIN рейку весьма специфичны и сперва может показаться, что они не практичны. Однако этот регулятор освещения для светодиодных ламп работает с пультом дистанционного управления, при этом спрятан от посторонних глаз в электрощите.

По исполнению

По исполнению регулятор света для светодиодных и ламп накаливания может быть:

• Поворотным;
• поворотно-нажимного типа;
• кнопочным;
• сенсорным;

Поворотный – один из самых простых вариантов регулятора яркости светодиодной лампы, выглядит незатейливо обладает простейшим функционалом.

Поворотно-нажимной выглядит практически также, как и поворотный. Благодаря своей конструкции, при нажатии на него зажигается свет с такой яркостью, какая была установлена при последнем включении.

Кнопочный регулятор для светодиодного освещения выглядит уже более технологично и органично впишется в современную квартиру. Как например этот выключатель с регулятором яркости для светодиодных ламп.

Сенсорные модели и вовсе могут быть совершенно различны – начиная от светящихся кружочков, заканчивая ровными одноцветными панелями для регулировки напряжения светодиодных ламп.

По способу регулировки

Диммеры бывают разные не только по их исполнению, но и по принципу работы. Это касается именно диммеров переменного тока.

Первый тип диммеров более распространённый и дешевый, по причине простоты своей схемы – это диммер с отсечкой по переднему фронту (англ. leading edge). Немного дальше будет подробно рассмотрен его принцип работы и схема, для сравнения взгляните на вид напряжения на выходе такого регулятора.

По графику видно, что на нагрузку подается остаток полуволны, а её начало срезается. Из-за характера включения нагрузки, в электросетях наводятся помехи, что мешает работе телевизоров и других устройство. На лампу подаётся напряжение установленной амплитуды, а затем оно затухает, когда синусоида переходит через ноль.

Можно ли использовать leading edge диммер для диодных ламп? Можно. Светодиодные лампы с диммером этого типа будут хорошо поддаваться регулировке, только если они изначально для этого созданы. Об этом свидетельствуют символы на её упаковке. Они еще называются «диммируемые».

Второй тип работает иначе, создает меньше помех и лучше работает с разными лампочками – это диммер с отсечкой по заднему фронту (англ. falling edge).

Регулировка светодиодных ламп с диммерами такого типа происходит лучше, а его конструкция лучше поддерживает недиммируемые источники света. Единственный недостаток – эти лампы могут регулировать свою яркость не с «нуля», а в определенном диапазоне. При этом диммируемые светодиодные лампы – просто великолепно регулируются.

Отдельное слово можно сказать о готовых светодиодных светильниках с регулировкой яркости. Это отдельный класс осветительных устройств, которые не нуждаются в установке дополнительных регуляторов, а имеют его в своей конструкции. Их регулировки производятся с помощью кнопок на корпусе или с пульта.

Что нужно знать о диммерах?

Глагол «to dim» в английском языке означает «становиться тусклым», «темнеть». Это явление и является сутью регуляторов яркости. Кроме того, человек дополнительно получает еще ряд преимуществ.

Плюсы использования прибора

Среди достоинств следует выделить такие дополнительные возможности:

• снизить потребление электроэнергии — это приводит к большей экономичности;
• заменить несколько видов осветительных приборов — к примеру, одна лампа может выполнять функции ночного торшера, основного освещения и т. д.

Кроме того, пользователь может получить различные световые эффекты, к примеру, использовать обычное освещение под управлением диммера в качестве светомузыки.

А также его функциональность позволяет работать совместно с системами безопасности или просто имитировать присутствие людей в помещении. Что поможет владельцам любого помещения защитить свое имущество от злоумышленников или вообще предотвратить их несанкционированное проникновение в квартиру, офис.

Основой конструкции диммера является симистор

Важно помнить, что его мощность должна на 20-50% превышать аналогичный показатель нагрузки. Кроме того, он должен выдерживать напряжение в 400 В

Это обеспечит изделию долговечность

Дополнительно регулятор яркости способен сделать управление источниками освещения, другими электроприборами более удобным, эффективным. К примеру, можно применять радио- или инфракрасные сигналы, что позволит выполнять необходимые манипуляции дистанционно.

Или же есть возможность использовать несколько точек управления осветительным прибором вместо одного. Например, если пользователь хочет сделать более современным освещение в спальне, то регуляторы можно установить на входе туда, а также возле кровати.

Подобное решение сделает жизнь владельцев несколько комфортнее. Таким же образом можно поступить в любом другом помещении.

Как выполняется регулирование?

Если заинтересованный человек решил самостоятельно собрать диммер, то процедуру нужно начинать выполнять не с раздумий о том, как это сделать, а с определения целей и задач, которые будут решаться.

Так выглядит обычная синусоида тока, а суть диммирования в том, чтобы «обрезать» ее. Это уменьшит продолжительность импульса и даст возможность электроприбору работать не на полную мощность

Так перед тем, как приступить к сборке необходимо определиться какой вид ламп будет применяться. Эта процедура обязательная, потому что существуют различные принципы управления яркостью свечения.

К ним относятся:

• изменение напряжения — такой способ будет актуальным при использовании устаревших ламп накаливания;
• широтно-импульсная модуляция — этот вариант необходимо применять для управления яркостью современных энергосберегающих осветительных приборов.

Изменение напряжения светодиодных ламп малоэффективно из-за того, что они работают в узком диапазоне и при небольшом отклонении от нормы просто тухнут или не включаются. Что не позволит полностью раскрыть потенциал обычных устройств, потому для них выпускают специализированные диммеры для LED-приборов.

Кроме того, использование простых, но устаревших реостатов не дает возможности экономить на электроэнергии. Ведь излишки электроэнергии в виде тепла просто рассеиваются в воздухе.

Правильно сделанный диммер должен обеспечить именно такую синусоиду, при которой короткие импульсы чередуются с продолжительными паузами. Причем чем она продолжительней, а сила сигнала меньше, тем тусклее будет светиться лампа

С помощью широтно-импульсной модуляции получится собрать регулятор яркости, обеспечивающий лампам возможность работать при 10-100% их мощности. При этом пользователь получит приятный бонус в виде сэкономленной электроэнергии.

А также можно в полном объеме использовать все остальные преимущества диммеров, среди которых и долговечность.

Как подключить диммер

В общем случае диммер подключается подобно обычному выключателю, но есть условие: регулятор должен включаться только в разрыв фазы (выключатели можно устанавливать как в фазу, так и в «нуль»).

Принципиальная схема подключения диммера

Подключение диммеров выполняется подобно выключателям. Оба этих элемента монтируются последовательно с нагрузкой. Диммер можно смело ставить на место обычного выключателя. Для этого надо отключить сетевое питание, отсоединить провода от клемм старого выключателя, а на его место установить светорегулятор. Эта операция упрощается еще и тем, что установочные размеры диммеров соответствуют габаритам простых выключателей.

Принципиальная схема подключения диммера

Подключая диммер в электросети, помните: он должен включаться в разрыв фазового (L), а не нулевого (N) провода.

Схема с выключателем

Такие схемы чрезвычайно удобны: они позволяют управлять интенсивностью освещения из любого места квартиры. В спальне. Например, диммер целесообразно устанавливать рядом с кроватью — в таком случае пользователю не придется покидать теплую постель, чтобы уменьшить или увеличить силу света.

Схема подключения диммера с выключателем

Такую схему уместно применять в системах «умный дом». Эффективное управление светом позволяет выделять отдельные зоны помещения или детали интерьера. Простой выключатель устанавливают возле межкомнатной двери. Им пользуются при входе и выходе из комнаты — когда нужно включить или выключить свет.

Схема установки с двумя светорегуляторами

При необходимости можно обеспечить регулировку силы света с двух точек. в таком случае устанавливают два светорегулятора, а их первые и вторые клеммы соединяют между собой. К третьей клемме любого из диммеров подводят фазовый провод.

Схема подключения с двумя диммерами

Провод на нагрузку идет от третьей клеммы оставшегося светорегулятора. В результате таких манипуляций из распределительной коробки каждого из диммеров должно выходить по три провода.

Включение диммера с двумя проходными выключателями

Принцип действия данной схемы заключается в следующем: один выключатель устанавливается на входе в помещение, второй — на другом конце лестницы или коридора. В этом случае светорегулятор монтируется между выключателем и нагрузкой в фазовый провод.

Схема подключения диммера с двумя проходными выключателями

Между проходными выключателями диммер устанавливать нельзя.

Обратите внимание: если диммер в этой схеме выключен, ни один из проходных выключателей работать не будет

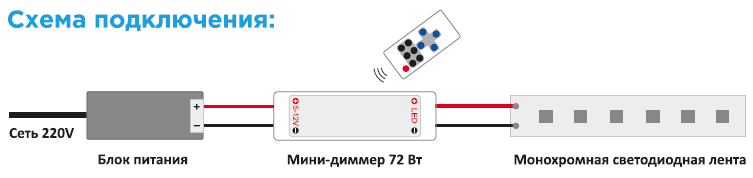

Подключение диммера к светодиодным лентам и лампам

Если к светодиодной ленте подключить светорегулятор, появится возможность изменять яркость ее свечения. Выбирают диммер по суммарной мощности светодиодных лент.

При реализации данной схемы с одноцветными лентами с диммером соединяют блок питания. Выводы светорегулятора подключают к самой нагрузке, соблюдая при этом полярность тока.

В случае применения светодиодных лент, имеющих каналы RGB, диммер тоже подключают к блоку питания, а его выводы — к контроллеру сигналов.

Мощность светорегулятора в любом из вышеописанных случаев должна на 20–30% превышать расчетную мощность потребления лент.

Обратите внимание: для работы со светодиодными лампами и лентами выпускаются специальные диммеры

Видео: как заменить выключатель на диммер

Диммеры пользуются большой популярностью, и это побуждает производителей активно развивать эту отрасль приборостроения. К настоящему моменту научились делать регуляторы для любых видов нагрузки, в том числе и для имеющей трансформаторные блоки питания. Но если говорить об обычных лампах накаливания или галогенных на 220 В, то диммер для них представляет собой чрезвычайно простое устройство и его, как мог убедиться читатель, достаточно легко сделать своими руками.

Печатная плата и детали сборки

В отрицательной полуволне происходит симметричный процесс, — чтобы понять его правильно целиком и полностью, нужно понаблюдать за динамическим изменением скважности импульсов в зависимости от положения ручки регулятора.
Смотрите: Как устроен и работает симмистор. При плохом теплоотводе и перегреве светодиодов лампа может потускнеть значительно раньше, чем перегореть.
Пошаговая сборка: Наносим на плату схему соединения

Применяется для упрощения монтажной схемы. Ещё штрих.
Когда на него поступает прямое напряжение, он открывается, в случае обратного напряжения — закрывается. Устройство диммера Подключение диммера Схема включения диммера до невозможности простая — проще не придумаешь. Иначе говоря, диммером можно регулировать яркость лампы. КМОП серии более высоковольтные.
Но такой вариант принесет пользу только при использовании ламп накаливания. И для этого он должен быть не менее ом. Да не пугайтесь вы, мы не будем ломать и разбирать саму лампу, весь фокус будет снаружи.

Навигация по записям

Короче, чем С2 больше, тем лучше. Диммер, устанавливаемый перед драйвером питания светодиодов на дистанционном управлении с инфракрасным управлением. Большая мощность не понадобится, ведь подобные паяльники применяют уже для работы с радиаторами и металлами.

Избыточное напряжение из которого попадает на динистор и симистор. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Речь идёт не об откровенном Китае за смешную цену, но о лампах средней ценовой категории, которые, кстати, при плохом тепловом режиме тоже горят как свечки. Проверять работоспособность диммера лучше всего на лампе накаливания мощностью Вт.

В необходимых местах просверливаем отверстия, чтобы поместить в них выводы всех элементов. Как сделать диммер своими руками из доступных деталей, описано в этой статье. Ну, и мини-лампы, разумеется, с мини цоколем. Симистор нередко сравнивают с дверью для электричества, причем в которую можно входить в обе стороны. Перед началом работы приобретаем припой, канифоль, кусачки, паяльник, соединительные проводки.
Симисторный регулятор мощности.Принцип работы схемы.

Подключение и эксплуатация диммера: что должен знать каждый?

Как установить светорегулятор

Прежде чем покупать диммер и устанавливать его вместо обычного выключателя, ознакомьтесь с важными фактами о рассматриваемом устройстве.

Многие пользователи заблуждаются, считая, что установка диммера позволит существенно уменьшить расходы на освещение. В действительности же при минимальной яркости ламп экономия вряд ли превысит 10-15%. Оставшуюся «лишнюю» энергию светорегулятор попросту рассеет.

Устройство диммера, предназначение клемных колодок

Подключение и эксплуатация диммеров должны проводиться с соблюдением следующих правил:

• регулятор нельзя подвергать перегреву. Максимально допустимая температура воздуха в помещении — +27 градусов;
• величина нагрузки, подключенной к регулятору, должна быть не меньше 40 Вт. При более низких значениях отмечается существенное сокращение срока службы как осветительных приборов, так и самого регулятора;
• диммер можно использовать лишь в комплексе с осветительными приборами, перечисленными в техническом паспорте.

Рассматриваемые регуляторы рассчитаны на работу с определенными типами нагрузки. Так, большинство моделей диммеров можно использовать лишь для регулирования яркости свечения галогенных ламп и лампочек накаливания. Использовать же их в комплексе с люминесцентными светильниками, светодиодными лампами и большинством энергосберегающих осветительных приборов нельзя, т.к. это приведет к их очень быстрой поломке.

Принцип подключения диммера

Если нужно подключить диммер к светодиодным лампам, купите специально предназначенную для этого модель регулятора.

Предварительно обязательно уточните у сотрудника магазина, рассчитан ли приобретаемый диммер на работу в комплексе с источниками освещения вашего дома. Также удостоверьтесь, что мощность регулятора соответствует общей мощности установленных в вашем доме светильников.

Инструкция по установке диммера вместо обычного выключателя

Замена традиционного выключателя на поворотный регулятор не вызовет никаких затруднений, т.к. устанавливаются они по схожему принципу. Вам нужно лишь внимательно изучить технологию и придерживаться установленной последовательности.

Первый шаг. Отключаем подачу электричества и дополнительно убеждаемся в его отсутствии при помощи специальной индикаторной отвертки.

Схема подключения (меняем выключатель на светорегулятор)

Второй шаг. Снимаем кнопку установленного выключателя.

Третий шаг. Откручиваем шурупы, обеспечивающие крепление декоративной рамки выключателя, и снимаем ее.

Демонтаж выключателя

Четвертый шаг. Откручиваем крепежные винты и достаем механизм выключателя из монтажной коробки. Диммер мы сможем установить в эту же коробку.

Пятый шаг. Откручиваем электропровода от переключателя.

Шестой шаг. Видим два свободных провода.

Один из них (питающий фазный) подсоединяется к выключателю, второй – к люстре. Внимательно изучаем схему, приведенную в инструкции к диммеру либо же на крышке его корпуса.

Схема диммера

Чтобы разобрать его, нужно открутить контргайку и снять все декоративные накладки

Диммер в разобранном виде

Разобранный диммер

Схема подключения

В случае с диммерами, как отмечалось, нужно строго придерживаться порядка подключения, рекомендованного производителем. Фазный кабель (на схеме он красный) подключаем к клемме диммера, подписанной как L-in. Следующий кабель (на схеме он оранжевый) соединяем с клеммой регулятора, подписанной L-out.

Монтаж диммера

Седьмой шаг. Вставляем диммер в монтажную коробку. Чтобы это сделать, аккуратно загибаем провода, вводим регулятор в подрозетник, затягиваем распорочные винты, прикладываем декоративную рамку, фиксируем ее винтами и устанавливаем регулирующее колесико.

Подключаем провода и вставляем диммер в коробку

Восьмой шаг. Проверяем работу установленного диммера, предварительно включив подачу электричества. Для проверки поворачиваем ручку диммера до щелчка в направлении против движения часовой стрелки – лампы светиться не будут. Плавно поворачиваем регулятор по движению часовой стрелки – после аналогичного щелчка на светильниках начнет плавно возрастать напряжение, о чем будет свидетельствовать плавное же увеличение яркости света.

Затягиваем крепления

Одеваем все декоративные накладки и поворотное колесико

Одеваем все декоративные накладки и поворотное колесико

Диммер подключен и нормально функционирует. Можем принимать его в постоянную эксплуатацию.

Замена выключателя на диммер

Подключение светодиодной ленты к мини диммеру

Подключение диммера

Все разнообразие диммеров, которые можно встретить в продаже, делится на две основные группы – поворотные и кнопочные. Поворотные диммеры имеют поворотную ручку, с помощью которой можно увеличивать или уменьшать яркость освещения. Кнопочные электронные диммеры отличаются тем, что они управляются с помощью сенсорных кнопок.

Электронные диммеры кнопочного типа имеют куда больше возможностей, чем простые поворотные регулируемые выключатели. Кнопочный диммер можно подключить в несколько точек цепи и управлять его работой с разных точек. При подключении электронного диммера появляется возможность регулировать степень освещения с помощью дистанционного пульта.

При выборе регулируемого выключателя многих интересует вопрос, как подключить диммер к электросети. Ничего сложного в подключении диммера нет. Регулятор яркости включается в разрыв цепи питания источников освещения, как и обычный выключатель.

Простейший поворотный диммер имеет всего лишь два вывода, подключить которые не представляет никаких сложностей. Но даже если не придерживаться правила полярности, диммер все равно будет работать. После подключения у вас появится возможность регулировать яркость освещения, поворачивая ручку диммера.

В чем состоит принцип работы современного диммера? Из школьного курса физики многие знают, что регулировать яркость освещения можно с помощью реостата, изменяя величину сопротивления в цепи. Однако при этом не происходит снижения потребления электроэнергии. Наоборот, расход электроэнергии увеличивается за счет выделения тепла, которое просто уходит в воздух. Поэтому применение реостатов в быту совершенно не оправдано.

Электронные диммеры работают по другому принципу. Основными элементами современного диммера являются полупроводники динистор и симистор или, как их еще называют, диад и триак.

Эти симметричные полупроводники способны пропускать ток определенной величины в обе стороны. Плавное регулирование напряжения, которое подается на лампу, происходит за счет так называемой «отсечки фазы».

Мощность диммера зависит от величины тока, который способен пропускать симистор. Выбирая диммер, необходимо определить величину нагрузки или суммарную мощность осветительных ламп.

Мощность диммера должна немного превышать величину нагрузки. Например, если у вас установлены три лампы мощностью по 100 Вт каждая, суммарная мощность всех ламп составит 300 Вт. В таком случае для гарантии надежной работы лучше выбрать диммер мощностью 500 Вт.

Альтернативное использование диммера

То, что диммер может только регулировать яркость ламп накаливания – узколобость маркетологов, у него гораздо больше применений. Диммер – это не только регулятор освещения, его можно использовать как регулятор напряжения вообще, подключая через него любую активную нагрузку – лампу накаливания, паяльник, чайник, утюг. Но главное – максимальная мощность диммера (другими словами – максимальный ток симистора) должна соответствовать нагрузке.

Не факт, что нагрузка при этом будет вести себя адекватно, и не будет подвергаться опасности выйти из строя. Например, попробуйте диммировать свой телевизор) Нет, лучше не надо! Кроме того, можно например регулировать температуру теплых полов. При этом отпадает необходимость в покупке температурного регулятора, который стоит в 3-5 раз дороже.

Минус – нет обратной связи и защиты от перегрева, но это во многих случаях терпимо. Ведь от люстры тоже нет обратной связи – только через глаза. А от теплого пола – через ноги, не так ли? Ставил диммеры на теплые полы, работают прекрасно много лет.

Устройство

Помимо корпуса, схемы и клеммной колодки в диммере есть только органы управления, последние бывают нескольких видов:

1. механический регулятор. Это потенциометр с вращающимся колесом. Такие диммеры стоят дешевле всего. Недостаток: свет отключается путем установки выходного напряжения диммера на «ноль», так что каждый раз при включении светильника его яркость приходится заново подстраивать;
2. механический регулятор + клавиша. Чуть более функциональная модель: питание отключается клавишей, так что настройка регулятора не сбивается;
3. кнопки или бегунок. Это уже электронные диммеры. Многие имеют дополнительные функции — работа светильника по таймеру, имитация присутствия (свет включается и выключается, как будто хозяева дома), различные режимы управления светом;
4. сенсорные клавиши;
5. дистанционное управление. Есть разновидности: инфракрасный или радиочастотный пульт, голосовое управление (хлопок, команда голосом) и управление через Wi-Fi. Можно встроить прибор в систему «умный дом» либо управлять им со смартфона.

По конструкции диммеры делятся на:

1. модульные. Устанавливаются в электрощит на ДИН-рейку и снабжены выносными органами регулировки. В основном применяются для управления наружным освещением;
2. моноблочные. Устроены также, как встраиваемые выключатели для скрытой проводки и могут устанавливаться вместо них;
3. для установки в монтажную коробку с выключателем;
4. розеточные.

Последние снабжены шнуром питания, применяются для подключения настольных ламп, бра и прочих светильников, включаемых в розетку.
