Схема подключения двухклавишного выключателя на две лампочки

Общие сведения

Перед тем как подключить две лампочки к одному выключателю, необходимо подробно рассмотреть его устройство, принцип действия, а также основные преимущества и недостатки. Эта информация поможет выбрать максимально эффективную схему монтажа, которая идеально подойдёт для конкретного помещения.

Устройство и принцип действия

Двойной переключатель считается наиболее универсальным, так как позволяет контролировать работу 2 лампочек или осветительных приборов. Несмотря на такую эффективность, устройство состоит из минимального количества деталей. Среди них выделяются такие:

1. Две съёмные клавиши. Они могут двигаться только в одной плоскости, за счёт чего выполняется включение и выключение источника света.
2. Разборной корпус. Состоит из основной части и облицовочной панели, которая выполняет декоративную функцию, а также скрывает все ошибки, допущенные при монтаже.
3. Клеммники. Эти важные элементы конструкции используются для соединения выключателя с питающими проводами.

Принцип действия двухклавишного выключателя максимально прост. В нём легко может разобраться не только квалифицированный электрик, но и новичок, который подключает эту конструкцию в первый раз. Принцип работы заключается в возможности управления степенью освещения.

Возможные варианты:

1. Включение только правой клавиши. Оно ведёт за собой освещение части комнаты, в которой находится подсоединённый источник света.
2. Включение только левой кнопки. В этом случае освещённой станет друга половина помещения.
3. Одновременное нажатие двух клавиш. Все подключённые осветительные приборы сразу же начнут свою работу.

Преимущества и недостатки

Двойной выключатель, как и любой другой подобный прибор, имеет несколько достоинств. Благодаря им, он пользуется популярностью у потребителей и часто устанавливается в различных помещениях.

Преимуществами такого устройства являются:

1. Возможность контроля за несколькими осветительными приборами. Благодаря наличию двух клавиш, выключатель может одновременно управлять двумя лампочками и включать их при первой необходимости.
2. Способность регулировать яркость освещения в комнате. Эта возможность появляется при подключении устройства к разным лампам светильника или люстры. Путём нажатия одной из клавиш будет включаться не весь осветительный прибор, а лишь несколько его источников света.
3. Контроль за наличием света в двух отдельных помещениях. Если правильно выполнить подключение, то можно одним приспособлением включать и выключать свет в разных комнатах.
4. Экономичность. В некоторых случаях есть потребность в минимуме света, поэтому можно пользоваться только одной клавишей. Это поможет исключить лишний расход электроэнергии, что значительно уменьшит финансовые затраты.
5. Рациональное использование проводов. При правильном подключении можно уменьшить количество используемого кабеля и поместить его в максимально удобном месте.
6. Простота монтажа. Изделие легко устанавливается при помощи минимального количества инструментов и расходных материалов.
7. Дешевизна. Двухклавишный выключатель стоит примерно столько же, сколько и одинарный. Следовательно, дополнительные финансовые затраты будут минимальными.

Недостатками таких выключателей считают:

1. Невозможность установки на улице. Стандартная конструкция не обладает достаточной изоляцией от дождя и прочих природных катаклизмов.
2. Более частое перегорание лампочек. Это происходит только в тех случаях, когда владелец помещения постоянно подбирает нужное освещение путём попеременного включения и выключения источников света.
3. Отсутствие возможности модернизировать приспособление. Выключатель нельзя оснастить дополнительными функциями, помогающими регулировать свет.

https://youtube.com/watch?v=RWI_-tMXtDA

Установка выключателя своими руками

Для того чтобы устройство эффективно работало и хорошо выполняло возложенные на него функции, необходимо правильно его установить. Двойной выключатель на две лампочки подсоединить довольно просто. Для выполнения этой работы не нужно обладать особыми знаниями или иметь большой опыт проведения подобных мероприятий. Всё, что требуется от мастера — точное соблюдение всей последовательности действий. Только в этом случае можно добиться желаемого результата и выполнить работу за максимально короткий промежуток времени.

Необходимые материалы и инструменты

Прежде чем соединить две лампочки на двойной выключатель, нужно подобрать все требуемые инструменты и материалы. Купить их можно в любом специализированном магазине по сравнительно небольшой цене. Это даёт возможность выполнять установку выключателя даже людям с небольшими финансовыми возможностями.

Для работы понадобятся такие предметы:

• электрическая дрель;
• перфоратор со специальной круглой насадкой;
• сверло и бур диаметром 6 мм;
• обыкновенная отвёртка, которая будет использоваться для фиксации проводов и корпуса устройства;
• индикаторная отвёртка, необходимая для проверки наличия напряжения в сети;
• инструмент для снятия изоляционного слоя с проводов (альтернативой может стать острый нож);
• пассатижи, применяемые для обжатия кабеля;
• стамеска;
• строительный шпатель;
• маркер для нанесения разметки на стены и отметок на провода;
• дюбеля с пробкой;
• саморезы;
• изоляционная лента;
• штукатурка или строительный гипс, который понадобится для заделывания отверстий в стене.

Пошаговое подключение

В большинстве случаев профессиональные электрики советуют устанавливать двойной выключатель со скрытой проводкой. Это позволит не только предотвратить случайный контакт человека с кабелем, но и сохранить привлекательный внешний вид интерьера.

Порядок действий:

На начальном этапе монтажа выбирается место на стене, где будет располагаться выключатель
Важно учитывать не только рост всех людей, проживающих в комнате, но и требования техники безопасности.
Маркером намечается точка сверления.
Берётся перфоратор со специальной насадкой круглой формы и в стене проделывается отверстие. Его глубина должна быть такой, чтобы декоративная панель установленного выключателя находилась точно на уровне стены.
При помощи стамески удаляются остатки разрушенной части.
Из коробки вынимается купленный выключатель и полностью разбирается
С него поочерёдно снимаются обе клавиши и декоративная панель.
Оставшийся корпус прикладывается к готовому отверстию и проверяется на соответствие.
На следующем этапе берётся электродрель с буром и прокладывается штраба для проведения проводов. Её направление выбирается так, чтобы от распределительной коробки до корпуса прибора было минимальное расстояние.
После завершения самой сложной и долгой части работы подготавливается корпус выключателя

В нём вырезаются шаблонные отверстия, которые будут использоваться для проведения кабеля.
Подготовленное отверстие смачивается водой, которая поможет строительной смеси более надёжно зафиксировать корпус.
В отверстие закладывается нужное количество используемой массы и равномерно распределяется по его боковым стенкам.
Пока смесь не застыла, в отверстие аккуратно вставляется корпус устройства.
Выступившие остатки строительной массы осторожно удаляются при помощи шпателя.
Поверхность раствора выравнивается и изделие оставляется на несколько десятков минут до затвердевания смеси.
Перед следующим этапом монтажа индикаторной отвёрткой определяется фазный и нулевой провод.
Маркером делаются соответствующие отметки на его изоляции.

Затем отключается электропитание в помещении.
Фазный провод пропускается через отверстие в корпусе выключателя и фиксируется на клемме контактного устройства.
После этого 2-фазных провода (отходящих) присоединяются к клеммам соответствующих контактов.
Основная часть выключателя помещается в предварительно установленный пластиковый корпус и надёжно крепится там при помощи специальной металлической рамки.
На устройство надевается декоративная панель и монтируются обе клавиши.
В комнате возобновляется подача электричества и выключатель проверяется на работоспособность. Важно протестировать его на всех возможных режимах работы.

Принцип построения схемы люстры на 2, 3, 5 и более ламп для подключения к двухклавишному выключателю.

а) Схема люстры на 2 лампы для подключения к двухклавишному выключателю.

Теперь соберем схему с двумя лампами, чтобы каждая лампа зажигалась от отдельной клавиши.

В первую очередь соединяем вместе два синих вывода обеих ламп – это будет общий ноль люстры и подключается он к потолочному нулю N.Коричневый вывод лампы HL1 подключается к потолочной фазе L1, а коричневый вывод лампы HL2 к потолочной фазе L2. Фазы на потолок попадают с выходных клемм двойного выключателя. Если же не совсем понятно, каким образом эти фазы образуются, почитайте статью о подключении двойного выключателя.

Теперь разберем работу схемы: при нажатии, допустим, левой клавиши выключателя фаза L1 приходит на коричневый вывод лампы HL1 и она загорается. При нажатии правой клавиши фаза L2 приходит на коричневый вывод лампы HL2 и загорается она. При включенных обеих клавишах лампы будут гореть одновременно. Ноль для ламп является общим, а движение фазы показано стрелками.

б) Схема люстры на 3 лампы для подключения к двойному выключателю.

Соберем электрическую схему трехрожковой люстры для подключения к двухклавишному выключателю. В первую очередь соединяем в одну кучу все синие выводы – это будет общий ноль люстры, который будет подключаться к потолочному нулю N.

Теперь соединяем вместе коричневые выводы двух ламп, например, HL2 и HL3, они будут подключаться к потолочной фазе L2. Оставшийся свободный коричневый вывод лампы HL1 будет подключаться к фазе L1.

Схема работает так: при нажатии, например, левой клавиши, фаза L1 поступает на коричневый провод лампы HL1 и лампа загорается. При включении правой клавиши фаза L2 одновременно поступает на коричневые выводы ламп HL2 и HL3 и лампы загораются. При нажатых обеих клавишах выключателя горят все три лампы. Ноль для всех ламп общий.

в) Схема люстры на 5 ламп для подключения к двухклавишному выключателю.

Электрическая схема пятирожковой люстры идентичная с трехрожковой и отличается только количеством и комбинацией включения ламп. Работа ламп может распределяться следующим образом:

1) горит только одна лампа, горят четыре, горят все пять ламп (1 + 4)2) горят две лампы, горят три, горят все пять ламп (2 + 3).

Наибольшей популярностью пользуется схема 2 + 3, поэтому ее и рассмотрим.

Чтобы не запутаться при сборке схемы в самую первую очередь собираем общий ноль люстры — все пять синих выводов ламп соединяем вместе.
Затем соединяем между собой коричневые выводы ламп HL1 и HL2, они будут подключаться к потолочной фазе L1. Оставшиеся три коричневых вывода ламп HL3, HL4 и HL5 также скручиваем между собой, они будут подключаться к потолочной фазе L2.

Теперь разберем работу схемы: при включении, например, левой клавиши фаза L1 поступает на коричневые выводы ламп HL1, HL2 и они обе загораются. При включении правой клавиши фаза L2 поступает на коричневые выводы ламп HL3, HL4, HL5 и они загораются. При включенных обеих клавишах выключателя горят все пять ламп. Ноль для всех ламп общий.

Возможные ошибки и пути их решения

При подключении рабочей части можно перепутать фазный и нулевой провод, чтобы этого избежать, необходимо своевременно их промаркировать.

Положение клавиш выключателя стандартно устанавливается следующим образом:

Общепринятое положение клавиш при включённом и отключённом режиме

Установка выключателей — не особо трудоёмкий, хотя и многоэтапный процесс. При соблюдении вышеуказанных рекомендаций и их последовательности, проблем возникнуть не должно. Необходимо помнить главное правило электриков. Перед началом работы (монтаж, ремонт электрических приборов и оборудования) отключи питание в сети и проверь отсутствие напряжения на рабочем месте

Очень важно принять меры для ошибочного включения напряжения в сети. Для того чтобы никто не включил автоматический выключатель, который вы отключили перед началом работы, по ошибке, на нём следует вывесить плакат «Не включать, работают люди!» либо запереть этот автомат в боксе на замок (если такой есть)

Безопасность прежде всего!

Особенности установки на стены

Для зданий из железобетона и кирпича рекомендуется обустраивать скрытый тип проводки, а распредкоробки и переключатели устанавливать в заранее сделанные штробы. Подрозетники рекомендуется выбирать пластиковые. Такие подрозетники крепятся шурупами, а затем замазываются раствором гипса.

Двухклавишный выключатель может иметь два варианта фиксации:

Раздвижной механизм, в котором происходит упор планок на противоположные стенки

Здесь важно не переусердствовать при затягивании болтов, так как керамика может треснуть.
Оцинкованная пластинка, расположенная по периметру корпуса. В ней есть отверстия для болтов, которыми деталь и крепится к подрозетнику и стене

Для фиксации применяют саморезы и дюбеля.

Двухклавишные выключатели (когда речь идет о наружной проводке) нередко фиксируют при помощи шурупов, как и распредкоробки. Провода при этом укладывают в пластиковые кабельные каналы.

Как подключить двойной выключатель на две лампочки

Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место. Какие-либо требования к размещению законодательством не предусмотрены. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Места, где есть определенные требования к размещению розеток и переключателей – ванная комната и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должны попадать капли воды, либо оно должно иметь соответствующую степень защиты.

Следующий этап – выполнить все подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

• отключить электричество, проверить наличие напряжения индикаторной отвертки на выходе;
• не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
• для закрепления электрических кабелей запрещается использовать металлические скобы;
• не перегружать электрическую сеть;
• поврежденные провода рекомендуется не ремонтировать, а заменять новым;
• устанавливать выключатель требуется с помощью инструментов с заизолированными ручками.

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и для создания безопасных условий.

Чтобы гарантировать правильное соединение применяют следующие обозначения:

• фаза – как правило, имеет красный или коричневый окрас;
• защита всегда имеет один цвет окраса – желто-зеленый;
• ноль – всегда синего цвета.

Также может быть использована буквенно-цифрровая маркировка.

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента к ранее подготовленной электрической сети. В старых постройках, где проводка нуждается в модернизации или полной замене, дополнительно требуется делать новые штробы и прокладывать кабель. Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальных кабель-каналах или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и используемый способ монтажа. Устройства, предназначенные для открытой установки, включают в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция располагается полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника. Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап – надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие. Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Разбираем

Следующий шаг состоит в удалении всех деталей, которые закрывают доступ к клеммам. Унифицированные модели, каковыми являются все аналогичные коммутаторы, разбираются одинаковыми приемами. Перекидные контакты в них снабжены гнездами, в которые вставлены клавиши. Вынуть клавиши можно отверткой, аккуратно поддев их. Если пальцы достаточно сильны и клавиша выступает так, что ее можно взять за боковые стороны, отвертка не нужна.

Но пользуясь отверткой, не рекомендуется вставлять ее наугад и прилагать значительное усилие. При таком подходе можно повредить либо клавишу, либо декоративную крышку.  Правильнее нащупать отверткой на периметре клавиши такое место, в котором отвертка подденет ее при минимальном усилии. Обычно это примерно середина клавиши вблизи оси ее качания.

Извлечение клавиш

Следующий шаг – извлечение сердцевины, на которой клавиши держатся. Она вынимается отверткой аналогично.

Вынимаем сердцевину

После этого декоративная накладка легко высвобождается и доступ к клеммам становится открытым.

Доступ к клеммам для присоединения проводов открыт

Варианты подключения

Перед тем, как правильно подключить выключатель света, необходимо закрепить подрозетник на стене. Он представляет собой чашу либо площадку, на которой монтируется итоговая схема, а также клавиши и декоративная крышка. Кабель подводится обычно через углубление в стене, в некоторых случаях используется настенное расположение кабеля, но оно не так безопасно.

Этап монтажа подрозетника обычно не вызывает проблем даже у начинающих мастеров, так как основная задача – правильно развести проводку и подсоединить прибор через кабели к осветительным приборам и электрощиту. На этом же этапе необходимо установить распределительную коробку для соединения кабелей. Как правило, она размещается точно над подрозетником под потолком.

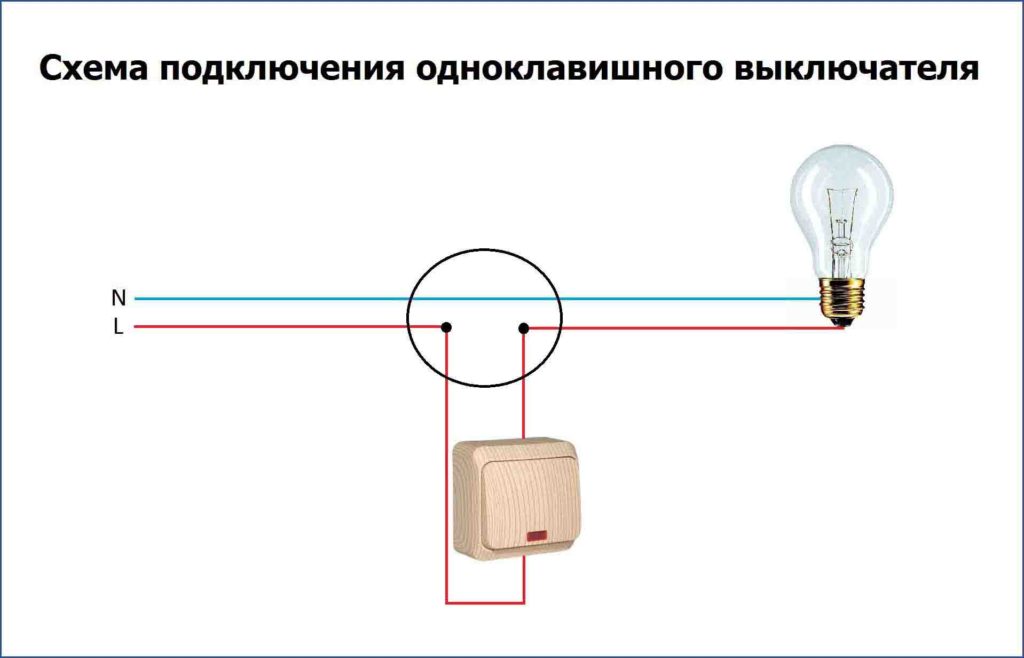

Одноклавишный прибор

Подключение выключателя света с одной клавишей является наиболее простым делом, поэтому следует начать руководство с рассмотрения именно этого случая. Ниже вы сможете ознакомиться со схемой, которая является стандартной при подключении одноклавишного устройства для управления светом.

Для того, чтобы правильно подключить устройство к электрической сети и обеспечить его стабильную и безопасную работу, следуйте приведенной ниже инструкции:

1. Подведите к распаечной коробке три двойных (ноль и фаза) кабеля, один из которых идет от электрического щитка, второй от прибора управления светом, третий от патрона.
2. Подключите осветительный патрон следующим образом – ноль от патрона соедините с нулем электрощита. Фазовый провод лампы (обычно белый или коричневый) подключите к нулю выключателя. Старайтесь фазу подключать к центральному контакту патрона лампы – это более безопасный вариант монтажа.
3. Фазу переключателя соедините с фазой электрического щитка.
4. Все сформированные соединения тщательно заизолируйте ПВХ-лентой.
5. Установите клавиши и панель на платформу, как и крышку распределительной коробки.

В результате вы получите электрическую цепь, фаза в которой разъединяется посредством нажатия клавиши.

Двухклавишный прибор

Перед тем, как подключить двухклавишный выключатель света, необходимо внимательно ознакомиться со схемой соединения, так как малейшие ошибки могут привести к проблемам. Как вы можете увидеть ниже, порядок подключения мало чем отличается от приведенного выше:

Подключение выключателя света с двумя клавишами осуществляется следующим образом:

1. Подключите ноль электрощита напрямую к нулевым проводам патронов для установки ламп. Старайтесь подключить ноль к боковым контактам, а фазу – к центру. При этом ноль от щита соединяется с нулем одного из патронов, и далее к соединению подключается ноль от второй лампочки (получается скрутка из трех проводов).
2. Фазу электрощита подключите к общему контакту выключателя.
3. Далее осуществляется подключение двухклавишного выключателя – на две лампочки выводятся фазовые провода, которые коммутируются с фазовыми проводами патронов.
4. В последнюю очередь соединения изолируются, коробка и выключатель приводятся в надлежащий вид. Можно включать электричество и тестировать результат своей работы.

Как видите, разобраться в электрике можно и самостоятельно. Главное соблюдать безопасность.

Проходной прибор на 2 точки

Проходной выключатель, схема подключения на 2 точки которого представлена ниже, является особым случаем. Так, устройство на 2 точки позволяет управлять одним и тем же светильником из различных комнат, что несет в себе удобство использования и некоторые особенности монтажа.

Подключить проходное устройство не так уж и сложно. Отличие заключается в количестве контактов – у проходного механизма их три. Это диктует необходимость прокладывать кабель с тремя жилами от выключателей к распределительной коробке. Как обычно, ноль патрона лампы соединяется с нулем щитка, а вот дальше процесс соединения несколько различается.

Фаза щитка подключается к общему входу первого проходного прибора, после чего два провода от других контактов первого механизма соединяются с аналогичными проводами второго проходного устройства. Общий вход второго выключателя сопрягается с фазой осветительного прибора. На этом подключение может считаться завершенным.

Проходной прибор на 2 клавиши

Еще более сложный вариант – двухкнопочный проходной выключатель, схема подключения на 2 клавиши которого размещена ниже. Уделите немного времени, чтобы с ней разобраться.

Как видите, осветительные приборы подключаются к электрощиту по стандартной схеме, рассмотренной ранее, а фазовые провода подключаются к аналогичным у второго проходного устройства. При этом проходные устройства объединяются друг с другом посредством соединения контактов проводами через распаечную коробку.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

• одноклавишным;
• и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

• подключен к выключателю через отдельную распределительную коробку;
• или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

Схема выключателя и розетки питания через одну распределительную коробку.

Опять же, в целях безопасности фазный провод обычно он красного цвета необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя. Особенно они актуальны для люстр с несколькими лампами.
Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света. Некоторые из них имеют два светодиода, один — красный светится при выключенном приборе, а зеленый при включенном. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.
Подключение одноклавишного выключателя в распредкоробке Если посмотреть внимательно, так и получается: фаза светлым проводом заходит на выключатель. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в или на стене. Процесс сварки проводов в распределительной коробке смотрите в видео.
Вместо ответвительной коробки все провода сводятся в первый подрозетник. На розетке напряжение будет присутствовать постоянно, проверить её работу можно подключив любой электробытовой прибор. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Желтый провод аккуратно отгибаем и изолируем Выводим провода в монтажную коробку, чтобы установить выключатель. Вертикальные штробы нельзя приближать к оконным и дверным проёмам менее, чем на 10 см, а к газовым трубам — менее, чем на 40 см. Сначала рукой достаем клавишу — делается это довольно легко. В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Особенности разводки проводов

Фаза питающей сети с фазными жилами розетки и выключателя. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы.

Подготовительные работы Перед началом любых работ, связанных с электричеством, обезопасьте свой рабочий участок. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

Одни из них сложнее, реализуются, другие — легче, но при правильном исполнении все они обеспечивают требуемую надежность. Кстати, если провода одного цвета, предварительно найдите фазу пробником или мультиметром и отметьте ее, хотя бы, намотав кусок изоленты на изоляцию. Для лучшего понимания работы схемы проходных выключателей из двух мест без ответвительной коробки смотрите видео. Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Подключение через розетку Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.
Соединение проводов в распределительной коробке.

Перекидные выключатели — схема управления освещением из 3-х мест

А что делать, если вы хотите управлять одним освещением из трех точек и более. То есть выключателей в цепи будет 3, 4 и т.д. Казалось бы нужно взять еще один проходной выключатель и все.

Здесь вам на помощь придет перекидной, или как его еще называют крестовой, перекрестный, промежуточный выключатель. Его ключевое отличие состоит в том, что он имеет четыре выхода – два снизу и два сверху.

И устанавливается он как раз таки в промежутке между двумя проходными. Находите в распаечной коробке два второстепенных (не основных) провода от первого и второго проходного выключателя.

Рассоединяете их, и подключаете между ними перекидной. Те провода что приходят с первого подключаете – на вход (ориентируйтесь по стрелочкам), а те что уходят на второй – к выходным клеммам.

Всегда проверяйте схему на выключателях! Зачастую бывает, что вход и выход у них находится на одной стороне (верх и низ). Например схема подключения перекидного Legrand Valena:

Естественно сам перекидной запихивать в распаечную коробку не нужно. Достаточно завести туда концы 4-х жильного кабеля от него. А сам выключатель тем временем располагаете в любом удобном месте – возле кровати, в середине длинного коридора и т.д. Свет вы сможете включать и выключать из любой точки.

Самое главное преимущество этой схемы в том, что ее можно изменять до бесконечности и добавлять сколько угодно перекидных выключателей. То есть проходных будет всегда два (в начале и конце), а в промежутке между ними 4, 5 или хоть 10 перекидных.

Схема подключения

Ниже вы можете увидеть классическую схему расключение двухклавишного выключателя. Она лучше всего подходит для монтажа двух ламп или линий.

Принципиальная схема подключения двойного переключателя на две лампы

Здесь используется классическое заземление класса TN-C. Разберем, как правильно подключать его по этой схеме. Фаза из разделительной коробки L уходит на выключатель, из него по проводам 1 и 2 приходит к люстре. Ноль и земля идут напрямую. Изучив схему, вы сможете самостоятельно подключить устройство быстро и безопасно. Главное — следите за тем, чтобы выключатель размыкал именно фазу.
