Последовательность подключения генератора разного типа к дому
Последовательность подключения включает важные этапы и их очередность.
Разберем подробнее шаги и их послдедовательность при подключении электростанций к сети дома.
1. Для начала выбираем место установки генератора
Мы много писали о правильности выбора и не будем сильно заострять на этом внимание. Лучше всего, если он будет стоять вдали(метров 5-7 хватит) от дома в отдельном помещение или домике для генераторов
Тем самым вы убережете себя от шумов и неприятных запахов.
2. Нужно проложить питающий и управляющий кабеля от генератора к основному щиту в доме, в котором будет происходить коммутация и выбор режимов генератор-основная сеть.
Кабель можно проложить как в земле в траншее так и по воздуху. Обязательное соблюдение всех правил и норм монтажа кабелей.
3. Сборка щита авр(если он есть) или добавление в основной щиток в доме компонентов для переключения режимов.
4. Установка генератора и подключените его к сети дома через реверсивный рубильник или силовым контактам контактора.
5. Первый пробный пуск генератора осуществлять при выключенном вводном автомате в щите.
Подключение бензогенератора одно и трехфазное

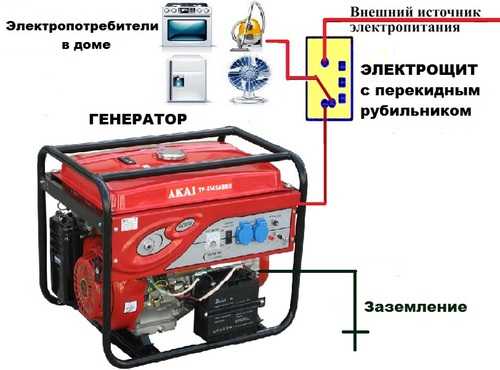

Схема подключения трехфазного генератора электропитания к дому, даче при наличии такой же сети подразумевает аналогичные подключения, как и при однофазной системе. Единственная особенность: надо делать больше соединений, так как в данном случае количество жил проводки увеличенное.
Есть важный нюанс: если применять пускатель, то его контакты предназначены для силовых проводов, их не хватит для катушки, нужно решить, откуда брать питание для нее.
Подключение однофазного генератора к такой же сети не имеет описанной сложности – фаза одна, такой вопрос просто не возникает. При трех фазах — L1, L2 и L3 — все сложнее. Решение вкратце простое: для управляющей цепи допустимо взять любую из фаз, но только одну. Например, если катушка КМ1 питается от L3, то контроль для остальных пускателей, клавиши старт/стоп тоже «вешать» только на нее. Сделать это легко: помечают маркером или запоминают цвет провода с нужной фазой
Несовпадение фазности рассмотрим вкратце, так как это отдельная тема. Подключение трёхфазного бензогенератора на однофазную сеть возможно, например, используют одну из силовых жил и рабочий ноль. Но мощность урезается в 3 раза, а бензина потребляется как обычно. А если развести 3 однофазных подключения может возникнуть перекос фаз. Поэтому применяют и более сложные схемы.
Подключение к трехфазной сети дома генератора однофазного также возможно. Есть много схем, но самая простая такая: параллельное объединение 3 фаз и подсоединение к 1 фазе электростанции. На каждой фазе нагрузка будет распределена равномерно.
Руководство по выбору: однозначно надо покупать трехфазный генератор, если в доме есть потребители одно и трехфазные одновременно, что часто бывает в частном жилье. Обычно на изделии есть розетка на 380 В и на 220 В, то есть им одновременно можно запитывать два типа приборов.
Заземление
Заземлить резервный источник надо обязательно — на корпусе возникает статический заряд. Потребуется соорудить отдельный контур заземления. Идеально, если есть возможность создать полноценную конструкцию, но также подойдет и простой способ. Потребуется металлический стержень 1.5–2 м, болт или хомут (металлический), мягкий медный провод (большого сечения от 4 мм²). Жилу присоединяют хомутом к штырю. Или же приваривают болт и крепят к нему. Стержень вбивают в землю, другой конец провода закрепляют на корпусе генератора.
Итак, представленные схемы помогут пользователю определиться, стоит ли собирать системы автозапуска, покупать АВР или же обойтись ручным запуском.
Автозапуск генератора своими руками
При наличии определенных навыков в электротехнике можно самостоятельно собрать схему, способную без участия человека запустить генератор, когда на магистральной линии пропадет электричество. Главное условие – для этого нужна модель генератора, которая запускается и останавливается ключом, так как автоматизировать стартер, который надо дергать за шнур, дело заведомо неблагодарное.
Чтобы понимать принцип работы автоматического запуска надо точно представлять себе весь порядок действий, которые придется проделать для включения генератора:
1. Через 1-2 минуты после пропадания света, открыть воздушную заслонку двигателя и завести его. Задержка во времени нужна на тот случай, если свет просто моргнул или отключился на несколько секунд.
2. Еще через 2 минуты, когда двигатель прогреется, переключить нагрузку с магистральной линии на генератор, потом закрыть воздушную заслонку.
3. При появлении электричества на основной линии через 30-60 секунд отключить двигатель и переключить нагрузку с генератора на магистральную линию
Чтобы реализовать этот алгоритм, понадобятся четыре реле времени, четыре электромагнитных пускателя и магнитные толкатели с концевыми выключателями, наподобие сервоприводов, которые используются для центрального замка автомобиля. В стандартном электромагнитном пускателе есть катушка (КМ), нормально разомкнутые силовые контакты (КМк), 2 нормально разомкнутых управляющих контакта (КМнр1-2) и 2 нормально замкнутых управляющих контакта (КМнз1-2).
На рисунке общая схема подключения генератора к дому с автозапуском – принцип ее работы следующий.
1. Вводной автомат. 2. Счетчик электроэнергии. 3. Генератор. 4. Распределительный автомат. 5, 6. УЗО.
При отключении электричества, катушка КМ4 перестает удерживать в разомкнутом состоянии контакты КМ4нз2, что включает зажигание генератора. Также катушка КМ1 перестает удерживать контакты КМк1 – они размыкаются и теперь линия отключена от домашней сети. Параллельно замыкаются нормальнозамкнутые контакты КМ1нз1 и КМ1нз2. Они запускают сервопривод, открывающий воздушную заслонку двигателя, и подают импульс для старта Реле времени 1 – через минуту замкнется контакт ключа и стартер запустит двигатель.
Старт генератора вызывает срабатывание катушки КМ3, которая размыкает нормально замкнутые контакты КМ3нз1 и КМ3нз2, чем останавливает стартер и обесточивает Сервопривод-1. Параллельное замыкание нормальнозамкнутого контакта КМ1нз2 подает импульс на другое реле времени – через две минуты запустится Сервопривод-2, закрывая воздушную заслонку, и сработает катушка КМ2, замыкая контакты КМк2, после чего ток подается в дом с генератора.
Чтобы обеспечить обратное переключение сначала надо через 1-2 минуты после появления электричества разомкнуть цепь катушки КМ2 и заглушить двигатель, для чего используется Реле времени 3 и пускатель КМ4, при срабатывании которого размыкаются нормально замкнутые КМ4нз1 и КМ4нз2. При отключении катушки КМ2 замыкается нормально замкнутый контакт КМ2нз1, который по истечении двух минут, через Реле времени 4 включает катушку КМ1 – теперь генератор обесточен и готов к следующему запуску, а питание в дом идет от магистральной линии.
Это только один из возможных вариантов автоматизации запуска. К примеру, при желании схему можно упростить убрав из нее реле времени и сервоприводы воздушной заслонки. Правда это можно делать только в том случае, если двигатель хорошо заводится, и вообще все его комплектующие хорошо отлажены.
Основной недостаток любой подобной схемы – она управляет автозапуском генератора, но не сможет отреагировать даже на незначительную нештатную ситуацию. К примеру, если заклинит воздушную заслонку, то двигатель будет работать на повышенных оборотах, а при неисправности самого двигателя внутреннего сгорания – если он не заводится – в лучшем случае, сядет аккумулятор.
Основные задачи
При подключении нужно обратить внимание на следующие особенности:
- место размещения. Оно должно быть сухим, экономичным в плане пространства, а также безопасным;
- частоту обрыва питания и сбоев в домашней сети. Это позволяет определить, нужно ли автоматика, или нет;
- мощность потребления. Данный параметр вычисляется путём учета потерь;
Необходимо обустроить правильную схему присоединения генератора к домашней сети. Использование систем автозапуска обойдётся потенциальному покупателю намного дороже, при этом реализовать монтаж дополнительных приборов без квалифицированной помощи обученного специалиста будет невозможно.
По этой причине, большинство людей отдают предпочтение ручному подключению или полуавтоматическим установкам, которые стоят намного дешевле, чем полноценные автоматы. В любом случае, даже самая передовая система автозапуска нуждается в тщательном обслуживании и надзоре за качеством работы. Бесперебойное резервное питание нуждается в дорогостоящем обслуживании, поэтому нет смысла подключать его для домашней сети.
Если необходимость стабильного доступа к электричеству возникает очень часто, лучше купить бесперебойный источник питания на персональный компьютер, или другие электрические приборы, которые используются вами чаще всего.
Для начала необходимо провести ряд расчетов по определению подходящей мощности резервного питания. Чтобы сделать такую математическую операцию необходимо подсчитать суммарную мощность всех нагрузок и добавить к ней запас на 30%. На данном этапе следует учесть пусковые токи двигателей домашней техники, которые могут превышать допустимые показатели. Только после предварительных расчетов можно переходить к покупке электрогенератора.
Для примера – одна стиральная машинка требует двух киловатт электроэнергии за час работы. Плита – 3 киловатт. Холодильник – 0,5 кВт. Добавляем телевизор с компьютером и освещение (по 0,5 кВт для каждого прибора), и получается суммарная мощность в 6,5 кВт. Также учитываем 30 процентов запаса, и конечный результат составляет 8,5 киловатт электроэнергии. Главное, чтобы подключение через розетку было правильным и допустимым.
Отвод отработанных газов
При установке аппарата внутри дома необходимо предусмотреть отвод выхлопных газов. Для этого используют гофрированную трубу, выполненную из нержавеющей стали. Для экономичности гофрированную часть можно сочетать со стальной трубой.
Эта часть установки должна быть реализована особенно тщательно, так как ошибки или мелкие недоработки могут повлечь за собой печальные последствия.
Как видно, недостаточным является просто определиться, какой генератор лучше, и приобрести его. Необходимо осуществить грамотную установку и подключение. Только тогда можно быть уверенным в бесперебойной и безопасной работе электричества в доме.
Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.
10 загадочных фотографий, которые шокируют Задолго до появления Интернета и мастеров «Фотошопа» подавляющее большинство сделанных фото были подлинными. Иногда на снимки попадали поистине неверо.
Эти 10 мелочей мужчина всегда замечает в женщине Думаете, ваш мужчина ничего не смыслит в женской психологии? Это не так. От взгляда любящего вас партнера не укроется ни единая мелочь. И вот 10 вещей.
Что форма носа может сказать о вашей личности? Многие эксперты считают, что, посмотрев на нос, можно многое сказать о личности человека
Поэтому при первой встрече обратите внимание на нос незнаком
13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.
Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.
Выбор подходящей модели
В продаже встречаются самые различные модели генераторов. Многие предназначены для применения на строительных площадках или в промышленных сооружениях. Домашняя электростанция представлена двигателем внутреннего сгорания, который соединен с генератором. Именно генератор вырабатывает электричество, преобразуя механическую энергию. Для дома в большинстве случаев выбирают четырехтактную модель с частотой вращения до 3 000 об/мин, объем топливного бака составляет 10−15 литров.
При выборе уделяется внимание следующим характеристикам:
- Мощность.
- Экономичность.
- Моторесурс.
- Комфорт в применении.
- Надежность.
Мощность выбирается в зависимости от того, как много оборудования будет питаться от генератора. Экономичность во многом зависит от особенностей применяемого ДВС и генератора. Комфорт в применении зависит от следующих показателей:
- Размеров конструкции.
- Шума во время работы.
- Особенностей управления, подключения и заливки топлива.
Надежность зависит от популярности бренда, под которым выпускается генератор.
Основным вопросом при выборе также является предназначение устройства. В большинстве случаев оно приобретается для резервного применения, когда возникает аварийная ситуация на линии. Примером можно назвать случай обильного выпадения снега. В качестве основного источника питания мини-электростанция применяется крайне редко.
Для подключения устройства требуется слаженная работа нескольких элементов:
- Домашней сети потребления.
- Центральной цепи подачи энергии.
- Кабеля от резерва.
В продаже можно встретить самые различные варианты исполнения мини-электростанций для дома. Большей популярностью пользуются бензиновые модели:
- Большой выбор.
- Мощность подходит для бытового применения: от 0,8 до 12 кВт.
- В продаже есть компактные модели, не занимающие много места.
- Для дома продают однофазные модели, но можно приобрести и трехфазный вариант исполнения.
- Надежность в работе и низкий уровень шума.
Схема охлаждения зависит от того, будет ли применяться генератор постоянно или только в качестве резервного источника. Многие модели, не предназначенные для длительного применения, снабжаются воздушными вентиляторами. Если устройство будет работать круглосуточно, то следует выбирать модель с водяным охлаждением.
В продаже встречаются и дизельные генераторы, которые из-за высокой стоимости и сложности сегодня устанавливаются крайне редко. Их применение целесообразно только в случае большого объема работы.
Установки для генерации тока разделяются на несколько основных типов:
- Асинхронные — характеризуются простотой и надежностью. Современные модели имеют корпус, который защищает основные узлы от воздействия пыли и влаги. Рекомендуется приобретать подобные модели для активных нагрузок.
- Синхронные агрегаты лишены практически всех недостатков, которые присущи асинхронным. Особенности конструкции позволяют поддерживать напряжение с большей точностью. Рекомендуется выбирать бесщеточную модель, так как она характеризуется лучшими эксплуатационными качествами.
- Инверторные — обходятся намного дороже, чем предыдущие варианты исполнения. При этом конструкция менее надежна и устройство проявляет себя в эксплуатации хуже: не может поддерживать постоянное напряжение.
При отсутствии трехфазных потребителей следует приобретать однофазный генератор. Это связано с тем, что трехфазная модель обходится дороже.
А что там свежего в группе ВК СамЭлектрик.ру?
Подписывайся, и читай статью дальше:
Самое главное – при работе генератора автомат №1 должен быть обязательно выключен!
Получается, что генератор теперь подключен в специальную розетку, на стене летней кухни. При работе генератора напряжение в него попадает на летнюю кухню, и затем – на автомат 2, а потом на автомат 3 и в дом.
Установлены новые защитные автоматы
В середине стоит индикатор на 220В, который подключен ДО вводного автомата, сразу после счетчика. Таким образом, я могу даже днём сразу узнать, что на улице дали свет, выключить генератор, и подключить питание с улицы автоматом 1.

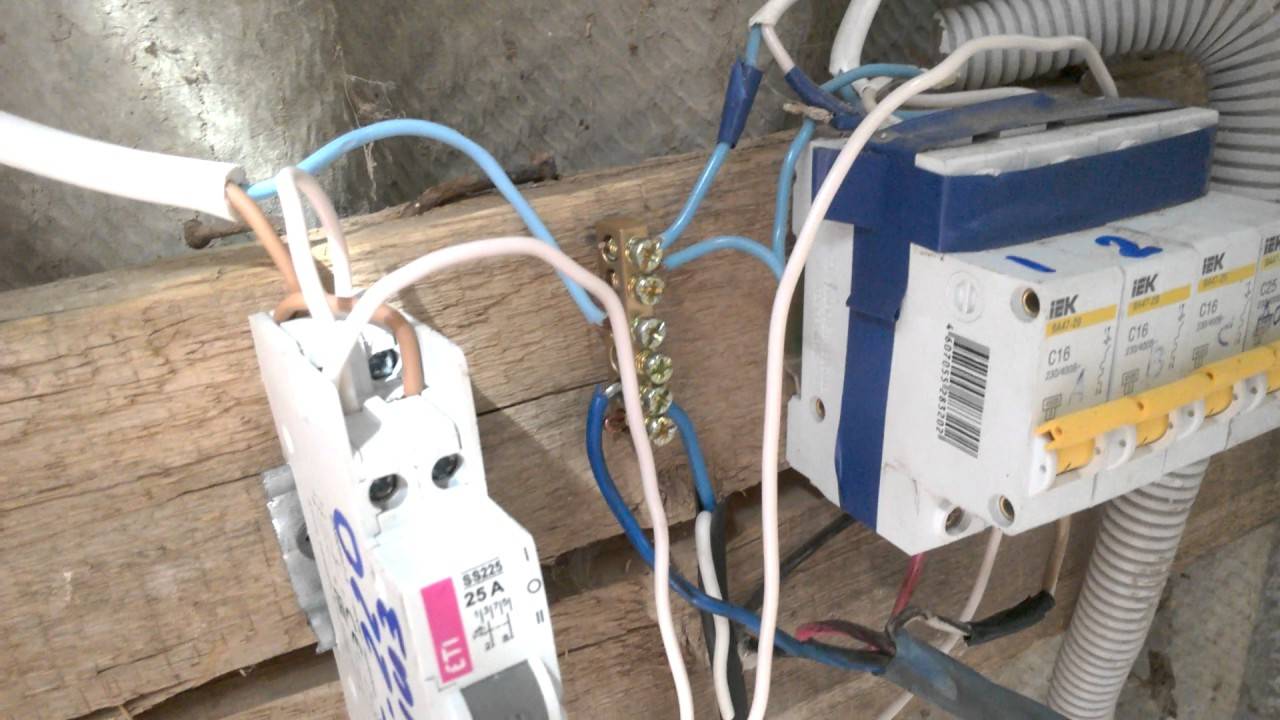

Подключение автоматов

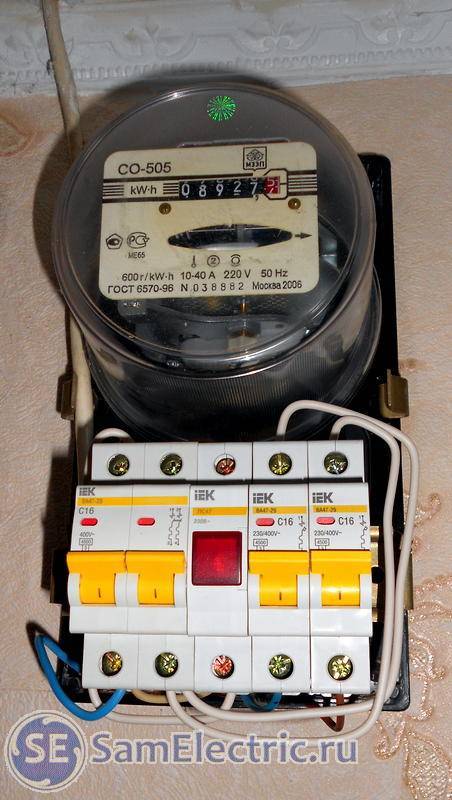

В результате, получилась такая симпатичная конструкция:

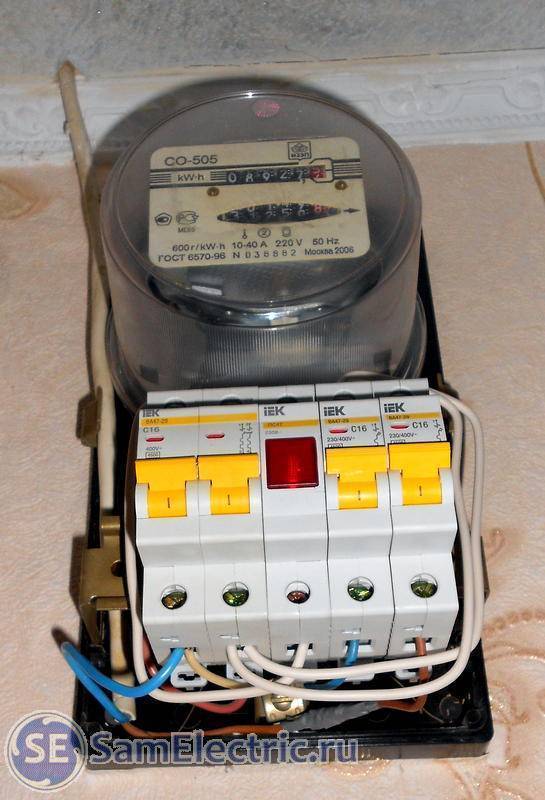

Электрощиток со счетчиком и автоматами
Схема подключения генератора к домашней сети
Главный секрет безопасности – в соблюдении этих простых правил включения генератора. Я их повесил перед счетчиком, чтобы не забыть. К тому же меня может не быть дома, жена будет включать)
1. Выключить ВВОД (автомат 1)
2. Пойти к генератору, подключить его к спец.розетке.
3. Проверить, чтобы выключатель нагрузки на генераторе был выключен. Также, чтобы вся мощная нагрузка в доме была выключена.
4. Запустить генератор, дать ему прогреться и выйти в режим не менее 30 секунд.
5. Включить автомат на генераторе.
6. Поочередно включить необходимую нагрузку.
1. О появлении напряжения на уличной линии сигнализирует красный индикатор под счетчиком.
2. Выключить мощную нагрузку
3. Выключить генератор, выключить выключатель нагрузки у него на выходе.
4. Вытащить вилку генератора из розетки.
5. Включить вводной автомат №1.

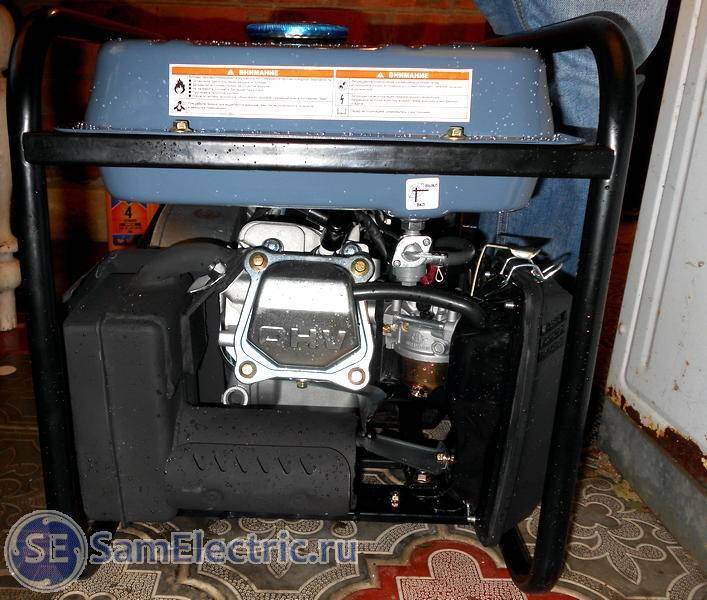

Привожу несколько фото инверторного генератора Электроприбор БЭГ-3100.
Бак для бензина. Индикатор уровня и крышка
Фильтр воздухозаборника
Топливный кран
Ручной стартер
Залив масла
Плюсы расписывать не буду, а из минусов:
1. Неудобная система заливки масла
2. Очень громкая работа. Сравнивал на ощущение, работает по громкости, как обычный генератор.
3. Отсутствие защитного автомата на выходе генератора, есть только электронная защита.
На всякий случай привожу схему генератора и чертёж.
Электрическая схема инверторного генератора Электроприбор БЭГ-3100
Сборочный чертеж и каталог запчастей инверторного генератора Электроприбор БЭГ-3100
В заключение – фото, как у нас на рынке продают картошку)
Генератор питает ларёк и весы
Тут всё проще, не надо никакой схемы подключения).
Всем спасибо за внимание, прошу голосовать за меня!
Выкладываю видео, в котором коллега подробно рассказывает, как подключать генератор к дому Рекомендую!
Необходимое оборудование
Чтобы технически правильно соединить генератор с сетью дома, нужно не так много приспособлений. Вот лишь некоторые требования, которые выполняют в обязательном порядке:
Подключение генератора к дому
- Обеспечение отдельного ввода. Рекомендуется выбирать для этого медные провода, обладающие сечением не менее 4 мм2. Их прокладывают, начиная с вводно-распределительного устройства, и заканчивая специально оборудованным местом установки.
- Перекидной рубильник. В последнее время появилось большое количество подобных устройств, которыми можно пользоваться в личных нуждах. Главное — выбирать монтаж на 35-миллиметровую DIN-рейку, это одно из самых универсальных решений. TDM-63 — пример самых дешёвых марок. Но есть более добротные и надёжные устройства — E200 от ABB, SFB от Hagger. Производители сами часто составляют инструкции, описывающие, как подключить генератор к сети дома.
Важно! Схема включения и соединения у большинства устройств отличается универсальностью, простотой. Общая шина отходящих нагрузок чаще подключается на нижнюю часть
Два отдельных ввода подключают с обратной стороны, где парные контакты. У клавиши управления в целом три положения. Цепи разомкнуты, когда оно среднее. Любые производители сейчас допускают производство многополюсных устройств. Это облегчает работы с трёхфазными сетями, системами зануления или заземления повышенной сложности.
Трёхпозиционный или перекидной рубильник имеет главный принцип в своей основе — выключатель нагрузки. Это приводит к тому, что конструкции изначально не предусматривает теплового или электромагнитного расцепителя. Каждый ввод требует дополнительной защиты с помощью автомата. Предельный ток у последнего определяют с опорой на допустимую нагрузку по питающей линии
Не важно, к какой шине организовано подключение
Пара двухполюсных автоматов может применяться для самостоятельного изготовления простейшего варианта перекидных устройств. Нужно только выполнить несколько простых действий:
- Поставить приспособления рядом.
- Один переворачивают вверх ногами.
- Затем вместе сцепляют клавиши, для чего в штатное отверстие вставляют стальной штифт. Правило актуально для любых видов генератора электрического тока.
Соединение устройств с сетью
Подключение генератора. Варианты схем АВР для генератора
Сразу скажу, что генератор тут ни при чём, это в данном случае всего лишь источник резервного питания. В качестве этого источника может быть не только генератор, но и вторая фаза, и фаза с другой подстанции или другой линии. Схемы Автоматического включения резерва (АВР) универсальны и могут работать в разных ситуациях.
В принципе, что тут подключать? У генератора есть обычная розетка, в комплекте штепсельная вилка, какие проблемы? Но куда идёт провод от вилки? И как сделать так, чтобы схема подключения была удобной, правильной, а главное – безопасной?
Казалось бы, что проще – поставить переключатель, и нет проблем.

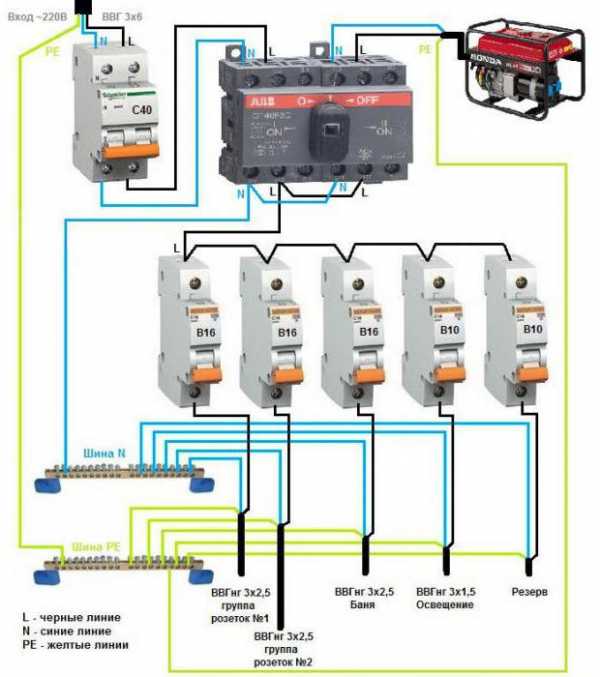

1. Схема подключения генератора через переключатель
Так многие и делают, и я так делаю, в зависимости от финансовых возможностей клиента. Только не надо забывать о двух важных вещах:
- Не переключать под нагрузкой!
- Правильно подобрать защиту и ток рубильника (переключателя).
Но мы не ищем лёгких путей, нам подавай автоматику и защиту от аварий и человеческого фактора.
Поэтому предлагаю рассмотреть второй вариант схемы:
2. Схема подключения генератора через реле контроля напряжения. Простейшая схема АВР.
Во второй схеме АВР применяется реле контроля напряжения KV. Фактически это обычное реле, которое находится во включенном состоянии, когда напряжение из города в норме. И перекидной контакт будет в левом по схеме положении.
Когда напряжение из города пропадает, реле выключается, и схема приобретает изображенный вид – нагрузка питается от генератора.
Реле контроля напряжения – основа любой схемы АВР. Для однофазных схем это обычное реле, которое питается от основной фазы.
Для трехфазных схем применяется трехфазное реле контроля фаз, которое подробно описано в другой моей статье.
Идём далее, совершенствуем схему АВР для автоматического подключения генератора:
3. Схема подключения генератора через реле и контакторы. АВР с усилением
Третья схема отличается от второй тем, что она может пропускать через себя гораздо бОльший ток. Реле напряжения KV используется только по своему назначению – автоматически переключает нагрузку, подавая питание на катушку соответствующего пускателя.
Когда напряжение из города есть, KV включено, оно своим нормально открытым (НО) контактом включает контактор КМ1, и фаза L1 поступает на нагрузку (выход схемы L).
Когда напряжение из города поступать перестаёт, KV выключается, и своим НЗ контактом включает контактор КМ2, и фаза L2 поступает на нагрузку.
Схема прекрасная, и даже рабочая. Но использовать её крайне опасно. Из-за отсутствия защит от замыкания “фаза L1 на фазу L2”. Такое замыкание может произойти из-за неисправности (залипания контактов, заклинивания реле или контакторов), или из-за пресловутого человеческого фактора – что если колхозный электрик решит нажать пускатель КМ2, когда включен КМ1?
Так вот, чтобы на порядок уменьшить вероятность аварий, на практике применяется такая схема АВР для генератора:

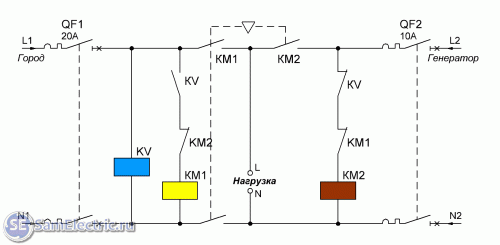

4. Схема АВР для генератора с электрической и механической блокировками
Отличие её от схемы 3 всего лишь в том, что в неё введены защиты от одновременного включения контакторов КМ1 и КМ2. Защита имеет две ступени – электрическая и механическая.
Электрическая блокировка реализована на НЗ контактах КМ1 и КМ2, которые взаимоисключают одновременное включение пускателей.
А механическая (обозначена на схеме перевернутым треугольником) обеспечивается конструкцией пускателей. Пускатель в данном случае должен быть обязательно реверсивным, подробнее читайте в статье про схему включения реверсивного пускателя.
Ну а практическая схема автоматики, будет выглядеть так:
5. Схема АВР для подключения генератора с блокировками и защитами
Добавились двухполюсные защитные автоматы QF1 и QF2, и ещё силовой контакт, рвущий нолевой провод N1 в случае отключения города.
Рвать “городской” ноль нужно для дополнительной безопасности. Дело в том, что на выходе генератора нет понятия “рабочий ноль” и “фаза”, и названы они так могут быть условно. И в случае залипания “фазного” контакта, когда ноль N1 не разорван (как в схеме 4) в городскую линию пойдёт напряжение 220В.
Эту схему я и собрал, сейчас покажу как.
