Особенности монтажа
Установить совмещенный блок без привлечения профессионального электрика будет несложно, поскольку для подключения современных моделей требуется минимум проводов.
Процесс монтажа будет обладать всего несколькими особенностями, которые необходимо учесть:
- Заранее нужно подготовить необходимые инструменты, их потребуется не так много: электрическая дрель, обладающая буровой колонкой; несколько отверток разных габаритов; пассатижи и кусачки.
- Для обеспечения безопасностиво время проведения работ необходимо убедиться, что рукояти всех инструментов изолированы.
- Некоторые современные разновидности предназначены для наружного монтажа, то есть при их установке можно полностью избежать сверления отверстий в поверхности стены.
- Можно выбрать разновидность с повышенным уровнем защитыот условий окружающей среды, такие модели можно устанавливать не только в помещениях, но и на улице. Подобные устройства имеют в конструкции и дополнительный элемент в виде специальной крышки, помогающей избежать попадания жидкости внутрь прибора.
- Все современные разновидности блоков приспособлены для монтажа в стены из любого материала и вне зависимости от типа отделки.

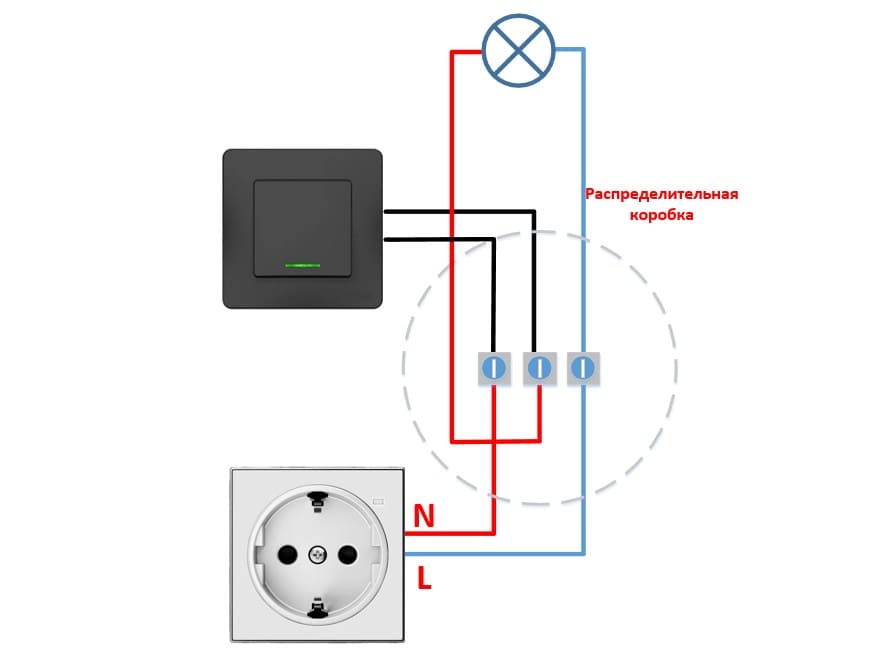

Схема включения устройства разрыва цепи через розетку
Для того чтобы подключить выключатель с использованием розетки, применяется стандартная схема включения
Важно! Всегда в прерывателе происходит разрыв фазной жилы, а ноль идет напрямую на источник освещения:
- Устанавливается распределительная коробка, в которую заводят от имеющейся розетки провода (предварительно надо провести обесточивание помещения), жилы, идущие на выключатель, и провод от светильника.
- Одну жилу от источника потребления электричества подключаем к нулю, фазу надо пустить на выключатель; если она идет через распределительную коробку, тогда ее соединяют с жилой от выключателя.

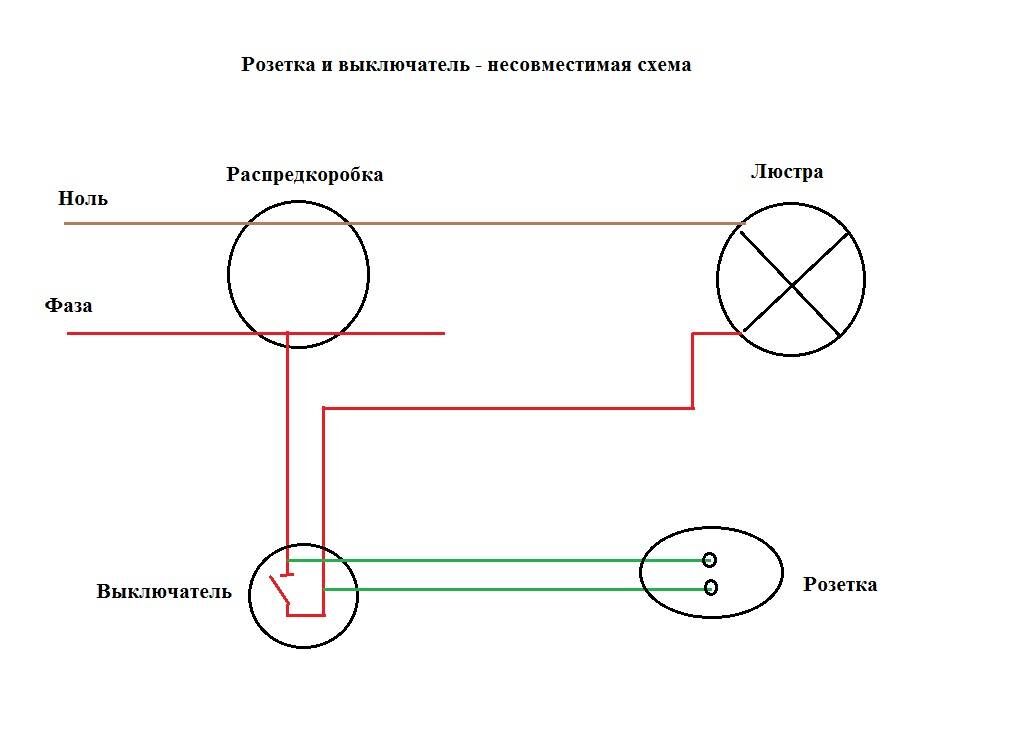

Схема подключения выключателя
В представленной схеме фазный провод идет от лампочки прямо на прерыватель, когда он находится в положении «вкл», идет потребление электроэнергии, когда в положении «выкл» – нагрузка не получает электричества.
Как подобрать сечение провода?
Часто электрическое подключение источника потребления энергии, например, бра от розетки, происходит для установки дополнительного освещения, в нашем случае это может быть одно или несколько бра, по этой причине ток имеет невысокое значение и есть возможность выбирать провода нужного сечения, но есть нюансы:
- по требованиям безопасности и ПУЭ для этих целей нельзя применять провод с медной жилой сечением меньше одного квадратного миллиметра;
- и провод с алюминиевой жилой не меньше двух с половиной квадратных миллиметров.
При выборе провода необходимо учесть, каким образом он проложен, так для открытой прокладки есть определенные условия:
- для медной жилы провода минимальное сечение – 1,5 квадратных миллиметра;
- минимальное значение алюминиевой жилы – 4,0 квадратных миллиметра.
Для прокладки провода по наружной стене дома или здания есть следующие требования:
- для проводов с медными жилами – 2,5 квадратных миллиметра;
- для алюминиевых жил провода – 4,0 квадратных миллиметра.
Как самостоятельно подключить источник света от выключателя?
Одним из простых способов, по мнению специалистов, является включение бра в цепь через выключатель с питанием от розетки с использованием нулевого и фазного провода, особенно это выгодно делать, когда светильник находится недалеко от выключателя.
Для выполнения этой работы надо сделать следующее:
- Провести монтажные работы по установке источника освещения и выключателя, затем осуществить действия по их подключению.
- С розетки, от которой будем подключать наш прерыватель напряжения, снимаем при помощи автомата в щитке напряжение (обычно разводка проводится по группам потребления), проверяем «пробником» на отсутствие фазы.

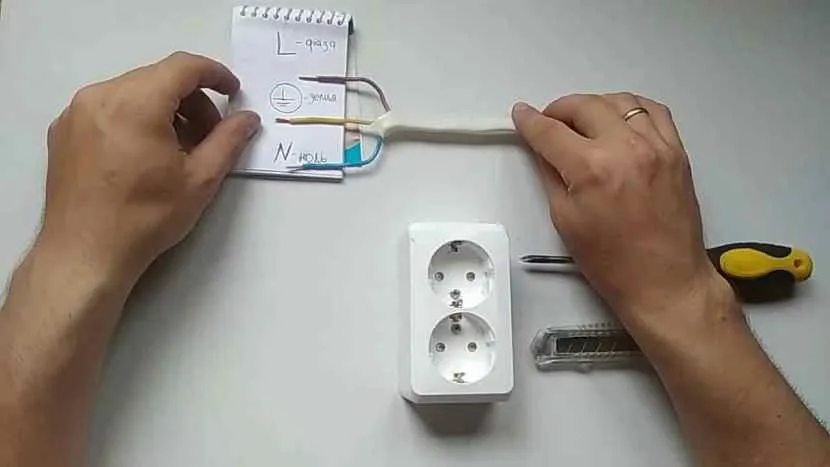

Схема подключения розетки
- Открываем розетку; в случае, если работа по ее подключению выполнена медным проводом с цветовым отличием, то:
- ноль – голубой провод;
- заземление – второй провод с двойным цветом (желто-зеленый);
- фаза – третий провод, он может быть коричневого цвета.
Если нет цветового различия и подключение выполнено алюминиевым проводом, надо кратковременно подать напряжение на розетку и «пробником» определить фазу проводящего электричество провода.
- К фазе розетки подсоединяем провод от выключателя (на его вход), который на прерывателе уже подключен, а на выход с выключателя подключаем провод от светильника.
- Когда вы не знаете, как подключить двойной выключатель, решение такое же, но с выхода устройства прерывания электрической цепи каждый фазный провод идет к собственному источнику освещения, или для люстры на свои лампочки потребления электроэнергии.
- К нулевой жиле розетки подключаем нулевой провод выключателя к лампочке, если в розетке есть заземляющий провод, его соединяем с заземляющим проводом от источника освещения.
- После этого проводится укладка проводки и изолирование всех соединений, а также испытание собранной схемы.
Как подключить розетку-выключатель, которая собрана в едином корпусе?
Когда есть розетка в спальне или в другой зоне помещения, и вы желаете установить бра или торшер, можно применить устройство розетка-выключатель, которое собирается в едином корпусе, это делается следующим образом:
- розетка имеет штатное подключение, фаза и ноль, в новых строениях евророзетки подключены с заземляющим проводом;
- фазу подаем на вход прерывателя (выключателя), а с его выхода провод идет к лампе;
- двум другим проводам (это нулевой провод и заземление) подключение делаем напрямую к светильнику.
Необходимо понимать, что нельзя сделать обратное подключение, иными словами, подключить розетку от выключателя, она может получать электричество только от автомата в щите дома, или квартиры.
Подготовка к подключению
Перед тем, как подключить новое устройство, нужно подготовить его к установке. Порядок действий при этом таков:
- При помощи плоской отвертки снять клавишу.
- Открутить винты, чтоб получить доступ к механизму. Исполнение этих устройств бывает разным, но подключаются они по единому принципу и фиксируются к подрозетнику посредством распорных лапок. Движение последних обеспечивается винтами.
Для фиксации проводов предусмотрена пара винтовых зажимов и прижимная пластина. С их помощью можно ослаблять крепление, либо, напротив, прижимать жилы сильнее. К каждому контакту может быть подключено от одной до двух жил.
Изменение назначения электроточки и подключение одной от другой
Теперь можно рассмотреть вопросы замены выключателя на розетку или розетки на выключатель, как провести от выключателя розетку и наоборот. Ведь мы знаем основы подключения электроточек и их особенности.
Замена розетки на выключатель
Начнем с наиболее простой операции замены розетки на выключатель. Дабы не распыляться здесь и в последующих рекомендациях мы будем приводить только необходимые переключения, не заостряя внимания на процессах демонтажа и монтажа нового оборудования.
Кроме того, напоминаем, что все подключения в гнездах розеток, выключателей и распределительных коробках следует выполнять только после снятия напряжения с данной группы, а также с проводов соседних групп к которым возможно случайное прикосновение. Цена халатности может быть очень высока.
Итак, после демонтажа розетки у вас осталось три провода. Один из них фазный, второй нулевой и третий заземление. Как определит их по цветам вы уже знаете. Но лучше проверьте правильность цветовой окраски при помощи индикатора напряжения как это продемонстрировано на видео.
- Для монтажа выключателя прежде всего выполняем переключения в посадочном месте выключателя. Для этого подключаем фазный провод к вводу выключателя, а нулевой к выводу выключателя.

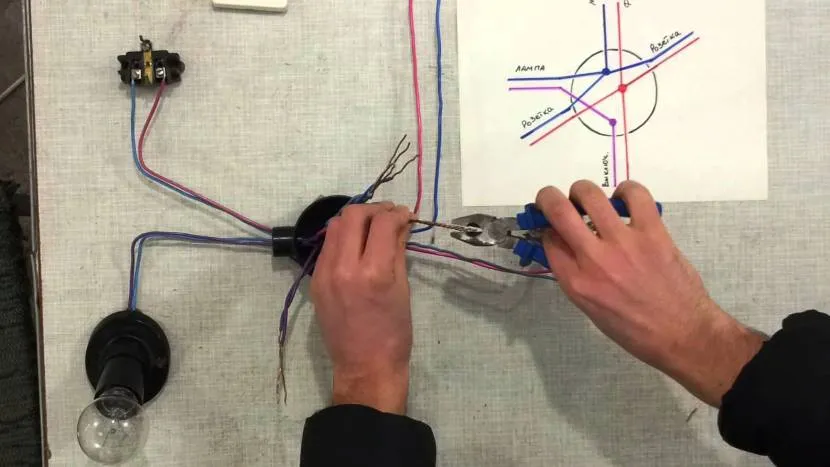

- Теперь выполняем переключения в распределительной коробке. Отключаем нулевой провод, который раньше шел к розетке. И подключаем его к фазному проводу светильника. Заземляющий провод если он есть остается не задействованным.
- Осталось подключить нулевой провод светильника и можно опробовать работоспособность нашей схемы.
Принципы подключения розеток и выключателей
От распредмодуля к розеточному гнезду подходят 3 провода со следующими функциями:
- Фаза. В сети переменного тока именно через него подается ток. Как правило, изоляция жилы выделяется каким-нибудь особым, отличным от других проводников оттенком.
- Ноль. Это жила с голубой или синей оболочкой. Через него происходит соединение рабочего электроконтура с нейтралью, идущей от сети.
- Земля. Проводник зеленного или желтого цвета. Предназначен для соединения токопроводящих частей оборудования с заземляющим контуром. Предназначается для отвода опасного тока при пробое фазы.
Для подключения современной розетки используется тройной проводник – фаза, ноль и земляИсточник asutpp.ru
При монтаже каждая жила из провода подводится к своему контактному месту в розеточном корпусе.
Чтобы подключить лампочку через выключатель в стандартном случае (то есть отдельно от розетки) без распределительной коробки не обойтись – схема подключения следующая:
- На переключатель ведутся 2 фазных провода.
- 1-ый крепится на ввод и подсоединяется на фазу в группе.
- 2-ой подсоединяется на вывод и ведет к фазному контакту светильника.
- При этом ноль лампочки ведется отдельным проводником на питающий кабель.
Таким образом, задача выключателя сводится к подаче/обрыву фазы.
Ответвления электросети на отдельные электроточки в стандартной схеме происходит через распредкоробкуИсточник uelektrika.ru
Особенности подключения одноклавишных выключателей света с дистанционным управлением
За основу рассмотрения современной конструкции взята модель продукции Sonoff. Это уже третья по счету модификация рассматриваемой электрической схемы.
После приобретения выключатель Сонофф удачно вписался в интерьер спальни, а основные этапы монтажа и трудности, с которыми пришлось столкнуться, описываю ниже.
Что изменилось в электрической схеме модуля и как проще подвести провода: личный опыт
В прилагаемой инструкции сразу указывается необходимость подключения в схему такого одноклавишного выключателя рабочего нуля. Он необходим для работы встроенного управляющего модуля.
Однако действующая проводка в квартире проложена еще в советское время. Естественно, что в подрозетник приходят только два фазных провода. Других концов нет, а это требует выполнения дополнительных работ.
Трудности начались сразу с определения мест расположения скрытых электрических точек и трассы прохождения проводки. Исходными данными послужило расположение светильника на центральной части потолка и старого выключателя в углу у входной двери.
Распределительной коробки, как бывает в подобных случаях, не было видно. Все скрыто за слоем обоев. Хорошо еще, что потолок самый обычный, а не подвесной или натяжной конструкции.
По опыту знаю, что в таких многоэтажных домах, собранных из панельных плит, электрические магистрали могут проходить по кратчайшим путям в самых неожиданных местах, а не строго по вертикали или горизонтали под прямыми углами.
Пришлось воспользоваться прибором поиска скрытой проводки. У моего друга нашелся Дятел.
Его функциональных возможностей в принципе хватило для этой работы. Стал проверять маршрут от выключателя вверх навстречу люстре, а от нее вернулся еще раз в обратном направлении.
Прибор показал кратчайшую прокладку проводки от выключателя по стене к предполагаемому месту распределительной коробки. По потолку к ней проложена прямая горизонтальная линия от люстры.
Демонтировали старый выключатель. Из подрозетника торчит обыкновенная алюминиевая лапша 2,5 квадратных мм.
В стыке между потолком и стеной, где указал Дятел, сняли кусок плинтуса и чуть отодвинули кусок обоев. Увидели, как подключена электропроводка.
Никакой распределительной коробки нет. Провода соединены скруткой со сваркой, обмотаны изолентой. Вся полость вначале была забита старыми комками газет, а внутри засыпана мелкой щебенкой.
Показать, как это выглядело, не могу — забыл сфотографировать, сразу бросился вычищать полости, дабы разобраться с проводами.
Щебня достал около литра, сколько смог. Часть его глубоко проникла в полости магистрали, не позволяла свободно всунуть дополнительный провод.
Попробовал протолкнуть снизу от подрозетника сталистую проволоку, но она тоже на половине пути уперлась в тупик и застряла. Остался еще один запасной вариант, которым приходилось пользоваться в сложных ситуациях.
Подготовил три новых жилы из меди для замены старого алюминия. Снял с них изоляцию порядка 10 см и плотно скрутил металл пассатижами в одно целое. Попробовал выправить лапшу и клейкой изолентой к металлу ее окончания плотно примотал созданную скрутку.
Из верхней полости под потолком стал вытягивать старый провод, а заодно и протаскивать новый. Усилия рук не хватало: мешали остатки гравия и ограниченное пространство. Пришлось захватить лапшу губками пассатижей и накручивать на них за счет дополнительного момента силы, действовать наудачу.
Представьте, помогло. Старый провод медленно вытащил наружу, а новый затянул. Лапшу со скруткой откусил бокорезами.
Ими же выровнял длину провода в подрозетнике.
Вверху пришлось использовать клеммники для соединения меди с алюминием. Это вполне допустимо потому, что в комнате давно используется светодиодное освещение, а оно потребляет малые мощности.
Подключение проводов внизу к модулю Сонофф трудностей не вызвало. Там все понятно: показано в инструкции и на корпусе блока.
Об управлении современным освещением из разных мест
После установки выключателя света Sonoff в спальне можно управлять светом не только обычным способом через сенсор, но и с помощью:
- прилагаемого пульта брелка;
- и даже через интернет со смартфона.
Более подробно обзор функций удаленного управления светом из разных мест, даже с любой точки мира, предлагаю посмотреть в видео ролике владельца iShopper.
Заканчивая материл, еще раз подчеркиваю, что схема подключения выключателя света с одной клавишей существует уже очень давно и за это время претерпела небольшие доработки, связанные с модернизацией нового оборудования. По этой теме вам сейчас удобно написать комментарий или задать вопрос, который мы сможем совместно обсудить.
Штробление стен
После изготовления ниш для розеток и выключателей, начинается штробление под трассы кабельных линий. Делать нужно именно в такой последовательности.
Иначе, если вы сначала проштробите, а потом попытаетесь сделать ниши, центровой бур у вас будет уводить в штробу.
Резку штроб легче всего осуществить по лазерному уровню. Иногда привлекают для этой работы несколько лазеров одновременно.
Например, если у вас к блоку подрозетников должны спускаться две штробы – одна силовая, другая слаботочная, то быстрее будет выставить два лазерных уровня и не спускаясь со стремянки, пропилить сверху-вниз сразу обе параллельные прямые.
Когда готовы все ниши и штробы, делается уборка помещений и устанавливаются все подрозетники.
Далее идет пристрелка клипс для гофр на потолке. Делать это легче и быстрее всего при помощи монтажного пистолета.
Если его нет, то обычным перфоратором просверливают отверстия d-6мм и клипсы сажаются на дюбель гвозди.
Можно ли прокладывать трассы кабельных линий без гофры и чем это все может закончиться, читайте в отдельной статье.
Применять нужно только гофру ПВХ серого цвета. Она в отличие от остальных разноцветных видов не поддерживает горение. Ее класс горючести – А1.
Помимо негорючести, гофра защищает кабель от механических повреждений. На нее можно наступить, слегка ударить молотком, зацепить острой кромкой профиля.
Саму оболочку вы конечно повредите, зато кабелю при этом ничего не будет. Ну и кроме всего прочего, монтаж в гофрорукаве выглядит более эстетичным.
В гофре кабель с одинаковым успехом прокладывается как по стене, так по полу и потолку. Правда во всех случаях есть ряд существенных отличий.
Особенности монтажа
Выполняя в помещении ремонтные работы по установке дополнительного освещения в целях экономии трудовой нагрузки (не надо выполнять штробирование стен), необходимо знать, что для прокладки проводов есть схемы включения осветительного устройства, которые дают ответ на вопрос, как подключить выключатель от розетки, но и в этом случае все работы имеют свои тонкости.
- Все провода в помещении необходимо проводить только по схеме и прямыми линиями по вертикали или по горизонтали.

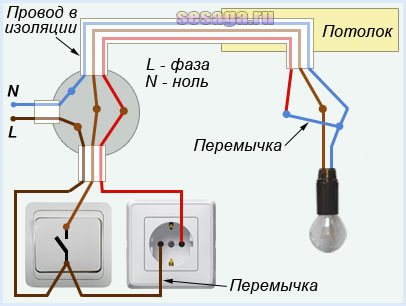

Схема подключения выключателя от розетки
- В деревянных домах необходимо исключить в процессе прокладки проводов их взаимодействие с деревянными стенами, электропроводка прокладывается по специальным изоляторам.
Прокладка электропроводки по специальным изоляторам
- Скрытая проводка выполняется в каменных или построенных из железобетонных плит домах по сделанным в них штробам (каналам).
Скрытая проводка в штробах
В процессе ремонта применяются двухжильные или трехжильные электрические провода, в которых по одной жиле идет фаза, по другой ноль, если жилы три, то по третьей еще и заземление.
Какой материал и инструмент нужен для проведения работ?
Для проведения работ по установке дополнительного освещения в помещении необходимо иметь следующий инструмент и расходный материал:
- устройство, при помощи которого можно обесточить электрическую цепь;
- электрическую проводку такого же сечения и исполнения (алюминиевая или медная жила), которая стоит во всем помещении, доме или квартире;
- распределительные коробки, в которых производим соединение;
- отвертка с индикатором, показывает наличие фазы или ее отсутствие;
- пассатижи и бокорезы, при помощи которых будет проводиться соединение;
- изолента для закрытия поверхности скруток;
- крепеж и материал для выполнения работ по деревянной поверхности (гофра или металлическая полоса);
- для монтажа выключателей – подрозетники;
- при необходимости выполнения штроб понадобится перфоратор.
Набор инструментов
Кроме подготовки инструмента и материала, нужного в работе, надо изначально нарисовать схему электрического подключения выключателя и определиться с местом, где он будет стоять, а также рассчитать сечение жил для дополнительной нагрузки.
Как выбрать электропровода?
Специалисты рекомендуют правильно выбирать сечение жил, которым будет подключен выключатель, этим можно значительно понизить вероятность возгорания электропроводки, для этого необходимо выполнить несколько условий:
- Надо знать, какой мощности будет светильник, подключаемый через выключатель. С применением формулы: мощность = ток × напряжение, можно найти значение номинального тока, в однофазной сети напряжение принято считать 220 вольт.
- Зная величину номинального тока, по таблице можно выбрать провод нужного сечения.
Таблица:
Таблица для выбора провода нужного сечения
Как правильно выбрать выключатель?
Для того чтобы правильно выбрать выключатель, надо понимать, что в его конструкцию входит токоприемник и прерыватель электроцепи. Промышленность предлагает следующие виды таких устройств:
- выключатель на две лампочки, клавишный;
Двухклавишный выключатель
- устройство для проходного включения источника потребления электричества;
Схема подключения проходного выключателя
- сенсорные выключатели;
Сенсорные выключатели
- прерыватели электроцепи импульсного действия.
Все включающие устройства имеют одинаковый принцип подключения электрических жил, но могут иметь различные крепления контактов с ними, некоторые изделия требуют специального инструмента или крестовой отвертки.
Устройство квартирной или домовой электросети
Во время ремонта часто возникает необходимость обустройства новой электроточки
Чтобы разобраться, можно ли от выключателя провести розетку, нужно хорошо представлять себе строение домашней электрической сети. Понимание ее устройства определяет возможности внесения модификаций.
Главная схема квартирной электросети
Путь квартирной проводки начинается с входного щита, который запитывается от кабеля, идущего от внешней домовой электросети. Находится щитковое устройство в подъезде дома или у входной двери квартиры. Внутри находится выключатель-автомат, к которому и поступает питание от кабеля. В домах советской постройки, в которых давно не обновлялась электросеть, функции автоматического устройства выполняют рубильники. Кабели от щиткового выключателя направляются к электросчетчику и после – к каждому из автоматов, обслуживающих группу. Группы не коммуницируют друг с другом, а их число определяется тем, сколько в квартире нагрузок. Выделяться они могут по таким критериям, как удобство размещения или тип используемой нагрузки. Строгим правилом является разнесение приборов, располагающихся в жилых помещениях, и тех, что находятся в кухне и санузле, по разным групповым связкам. От каждого из автоматов кабели тянутся в распредкоробки (одну или несколько), к которым и подключаются квартирные переключатели света и розеточные гнезда. Данная конструкция оптимизирует обслуживание электросети и маскирует инженерные сети.
Возможная схема электропроводки в квартире
Подключение выключателей и розеток
Подключение розетки
Чтобы представлять, как правильно подключить розетку к выключателю или к сети, нужно вспомнить указания из Правил устройства электроустановок. Они устанавливают, что для процесса включения розетки в электросеть требуется три кабеля с разными функциями. Для упрощения визуального определения функций проводов они должны отличаться между собой по цвету изоляционного материала (на практике электрики иногда игнорируют это правило).
При подключении розеточного гнезда используют кабели:
- Фазовый, функция которого – запитать обслуживаемую розетку, неся к ней электрический ток. Это единственный провод, цвет изоляции которого не регламентируется правилами: главное, чтобы он отличался от окрасок других двух кабелей.
- Нулевой провод с оболочкой синего или голубого цвета. Как и фаза, в распределительной коробке подсоединяется к силовым контактам гнезда.
- Заземляющий, роль которого – предохранение жильцов от удара током при прикосновении к корпусу электроприбора, а также предотвращение ситуаций короткого замыкания. Изоляционный материал его имеет желтый или зеленый цвет. Проводок соединяется со специальными контактами розетки, отведенными для заземления.
Подключение выключателя
В случае с подсоединением выключателя потребуются всего два кабеля, и оба они – фазовые. Один ставят на вход подключаемого устройства и подсоединяют к фазе групповой линии. Другой ведут от вывода переключателя света в распредкоробку и соединяют с фазой осветительного устройства. Нулевой провод последнего надо вывести в коробку, обходя выключатель, к питающему кабелю.
Заключение
Жизнь современного человека настолько зависит от электричества, что даже час без электроэнергии большинству кажется бесконечным. Дела останавливаются, сбивается ритм, планы остаются нереализованными. Дефектный монтаж может привести не только к кратковременным сбоям в работе системы.
Электротехнические неисправности (вызванные нарушением правил устройства и эксплуатации электрооборудования и бытовых электроприборов), согласно данным МЧС России, в 2017 году стали причиной 41374 домашних пожаров. Чтобы обезопасить дом и своих родных, стоит заранее позаботиться о многих вещах, но начать стоит с качественной электропроводки.
