Адресная лента ws2813
Поэтому прогресс не стоял на месте и позже были разработаны более совершенные ленты – ws2813 (5V), ws2815 (12V).
У таких лент добавлена четвертая дублирующая дорожка. По ней передаются данные, если какой-то из диодов сгорел и вышел из строя.
Как это работает? Сигнал в нормальном состоянии поступает на Data Input (DIN) и выходит с чипа на Data Out (DO). По такой цепочке данные проходят по всей ленте.
Когда первый чип выходит из строя и данные перестают выходить с DO, благодаря дублирующей дорожке сигнал продолжает поступать на разъем BIN.
Второй чип анализирует пропажу сигнала на DIN, но
видит его наличие на BIN и продолжает
работать как ни в чем не бывало.
Самое главное, чтобы при выходе из строя первого диода не
произошло замыкания между VDD и GND.
Ошибка №1
Никогда не используйте подсветку на чипах типа WS2812b при съемке видео.
Если захотите снимать кино или видеоклип с такой
подсветкой, то применяйте только ленту WS2813, не
меньше.

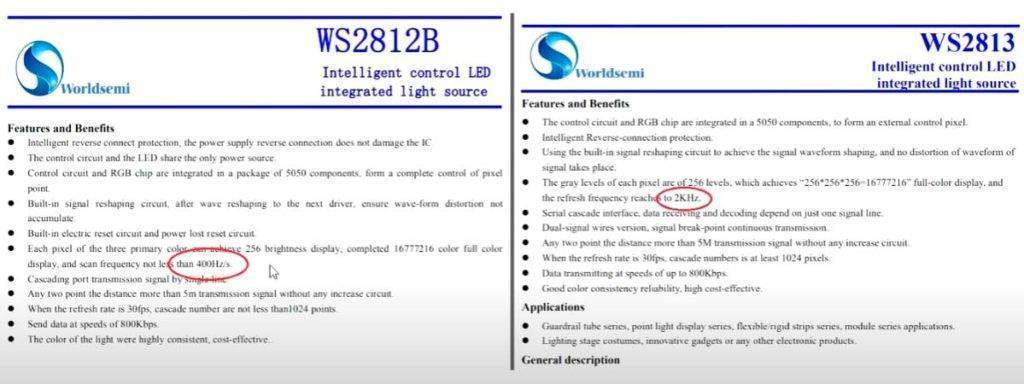

Дело здесь в частоте регенерации. У старых моделей она
всего 400Гц.
Для человеческого глаза это может быть и незаметно, а вот камера вам такой ошибки не простит.

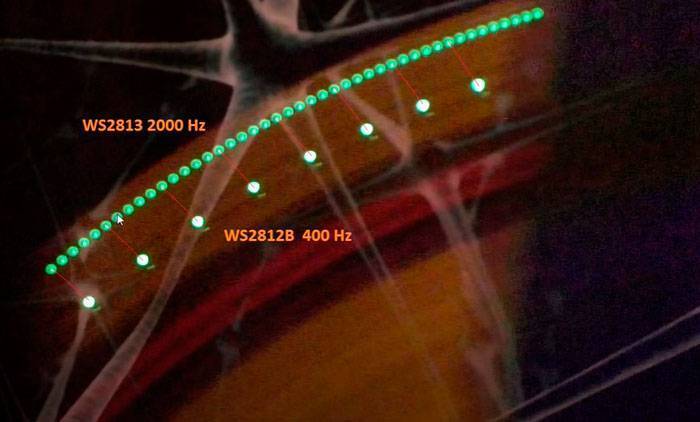

Вот очень наглядный эксперимент с такими светодиодами в динамике. Подключите отрезок ленты с двумя разными чипами и попробуйте помахать ими из стороны в сторону.
Результат на пойманом стопкадре.
Надо заметить, что это всего лишь один подключенный светодиод 2812b и 2813, а не несколько их штук в одном ряду.
Как соединить с электрической сетью?
Подсоединение лент со светодиодными элементами к бытовым электросетям на 220 вольт может производиться двумя способами. Речь идет о паечной и коннекторной методиках. Пайка оказывается существенно дешевле и притом заметно надежнее, чем монтаж с применением коннекторов. Но зато коннекторные элементы существенно проще. Если лента рассчитана на 1 цвет свечения, соединительные узлы должны иметь 2 крепежных элемента; цветные светильники совместимы только с 4-конечными изделиями.
Коннекторы нужны прежде всего там, где пайка невозможна, или при необходимости изогнуть светодиодную ленту под определенным углом. Однако специалисты подчеркивают, что лучше все же всегда использовать паяльник проверенного образца. Паяльник должен иметь нетолстое сравнительно жало. Очень важна точная регулировка температуры. Дополнительно понадобятся:
канифоль;
припой;
скотч двустороннего образца;
термоусадочная трубка;
блоки питания;
качественные провода для подключения ленты к источнику питания и соединения его самого с электросетью;
иногда — выключатель либо розетка.
Трудности работы с паяльником вполне преодолимы. На рабочей поверхности и вокруг нее не должно быть никаких легко загорающихся предметов. Эта поверхность должна быть твердой и идеально плоской; потом подбирают паяльник и готовят его. Желательно очистить инструмент. Для этого применяют наждак либо металлическую щетку. Загрязнения, оставшиеся после такой обработки, можно удалить при необходимости тряпок либо губок.
Двусторонний скотч призван зажать ленту так, чтобы исключить ее хаотическое перемещение. Но иногда применяют другие удерживающие решения
Важно: пользоваться тисками нельзя — они могут повредить ленту. Провода очищают и снимают изоляцию
Перед этим обрезают ленту в определенной точке; там на производстве делают пометку с изображением ножниц.
Присоединение возможно только при строгом соблюдении полярности. Потом прочищают контакты на ленте, на открытые места наносят немного припоя. Кабели следует припаять в паре мест. Эти места сгибают под прямым углом в различные стороны.
Подключение к 220 вольтам возможно исключительно при помощи блока питания. Простейший его вариант — провод, заменяющий диодный мост. Если величина ленты больше 5 м, подключение должно идти строго параллельно. Отказ от блока питания часто провоцирует ускоренный выход частей коммуникации из строя. Вредное мерцание при этом также неизбежно.
Но польза от блока питания есть еще в одном моменте. Его использование позволяет подключать сразу весь контур. Больше нет необходимости протягивать провода к каждому светящемуся сегменту отдельно. Это и проще, и надежнее, и даже эстетичнее (нет пучка переплетенных проводов). Главное базовое требование — расчет блока питания на необходимые параметры.
Пошаговая инструкция по монтажу
Первое, что необходимо сделать – обезжирить поверхность для установки RGB полосы. Основание из металла обязательно покрывается материалом, обеспечивающим электроизоляцию.
Последовательность действий:
- проверка целостности полосы и соответствия ее мощности вольтажу источника питания;
- приклеивание на основание (чтобы не навредить системе, радиус изгибов не должен превышать 2 см);
- выбор места размещения управляющего устройства и источника электропитания, доступного для обслуживания (если управление на основе инфракрасных лучей, контроллер должен быть видимым во время эксплуатации);
- нарезание отрезков (при необходимости) по указанным производителем линиям, соединение и изоляция;
- удаление с клеевого слоя защиты, наклеивание отрезков на основание;
- подключение ленты к контроллеру, регулятора – к электропитанию (обязательно соблюдение полярности);
- подача напряжения.
Отрезки соединяются между собой при помощи проводов с сечением от 0,75 м2.
К «R» на контроллере присоединяется красный провод, к «G» – зеленый, к «B» – синий. Четвертый провод (может быть любого цвета) подключается к «V+». Для подключения питания к контроллеру красный провод присоединяют к «V+», черный – к «V-». К бытовой электросети система подключается при помощи обычной вилки с проводом, подключенным к разъемам «L+» И «N-».
Вопросы и ответы
Можно ли подключить к 1 блоку питания(трансформатору) более 5 метров ленты?
Да можно, но в таком случае необходимо подключить ленту параллельно, т.е. каждый отрезок ленты подключается к блоку питания (трансформатору) через провод. Соединять ленту друг с другом в отрезки более 5 метров НЕ РЕКОМЕНДУЕТСЯ!
Как подобрать блок питания(трансформатор)?
Для того, чтобы подобрать блок питания, нужно знать потребляемую мощность ленты. После этого мы потребляемую мощность умножаем на суммарную длину ленты, которую нужно подключить и прибавляем 10%. 10% – это необходимый запас мощности блока питания(трансформатора), чтобы он работал корректно и долго.Подробнее в статье “Блоки питания (драйверы) для светодиодной продукции”.
Можно ли установить в сухом помещении ленту в силиконовом покрытии?
Размещать ленту с силиконовом покрытием в сухом помещении можно, но нежелательно, т.к. срок службы сократится: в тёплом и сухом помещении ухудшается теплообмен. Взамен можно порекомендовать продуктовую линейку светодиодных лент с нанопокрытием IP 67.Также желательно воздержаться от влажной уборки самой ленты, так она прослужит Вам гораздо дольше.
Можно ли использовать ленту на улице и во влажных помещениях?
Да, можно: для этого необходимо выбрать влагозащищенную ленту со степенью защиты например IP 44, IP 65, IP 67 и подобрать соответствующие по уровню влагозащиты блок питания, к примеру, с уровнем защиты IP 67.
Можно ли клеить светодиодную ленту на пластик и дерево?
Да, потому что светодиодная лента имеет МИНИМАЛЬНЫЙ уровень нагрева по сравнению со всеми остальными источниками света и держится на уровне 40-50 градусов.
Можно ли резать ленту в любом месте?
Светодиодную ленту можно резать только в специально отмеченных местах, которые находятся через каждые 3 светодиода. Если ленту отрезать в другом месте, то этот ее отрезок перестанет работать т.к. будет нарушена цепь.
Почему не подходят более дешевые блоки ( трансформаторы ) для галогеновых ламп?
Потому что блок питания ( трансформатор ) для галогеновых ламп имеет на выходе переменный ток, в то время как светодиодная лента работает только от постоянного тока.
Что делать, если при подключении лента не горит?
Если при подключении лента не горит, то в первую очередь нужно проверить правильно ли соблюдена полярность при подключении ленты к блоку. Провод, который имеет обозначение «-» минус, который чаще всего синего или черного цвета, должен быть подключен к разъему на блоке с соответствующей маркировкой «-» минус. Соответственно провод с обозначением «+» плюс, должен быть подключен к разъему с маркировкой «+» плюс. Если после этого лента не работает, то нужно убедиться подключен ли блок к сети и горит ли на нем индикатор питания, который свидетельствует о исправности блока питания.
Какие провода лучше использовать для подключения ленты?
Для подключения ленты рекомендуется двужильный провод ШВВП 0.5 мм толщиной. Если длинна провода больше 10м, то рекомендуется увеличить сечение.
Если я хочу подсветить лентой рабочую поверхность кухни, что мне для этого нужно?

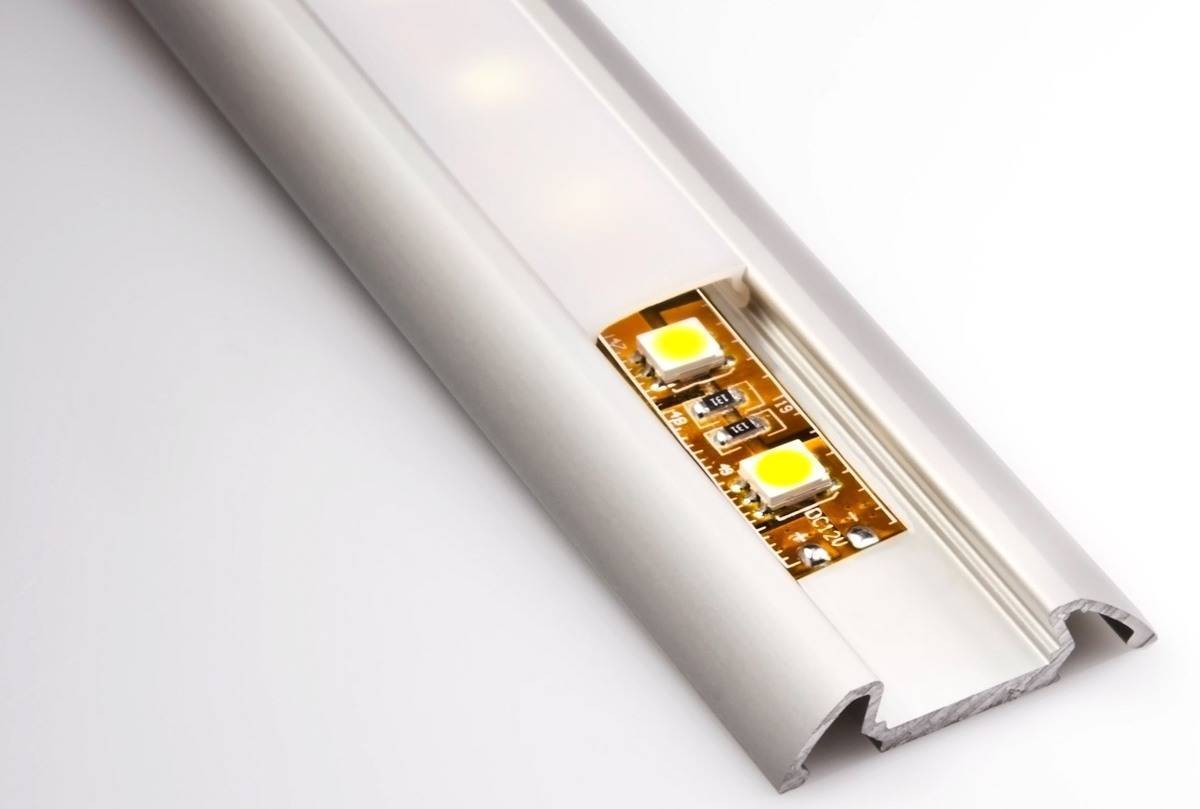

Для того, чтобы подсветить рабочую поверхность кухни нужна светодиодная лента с типом диодов 5050 60led, 2835 120led и 5630 60led, именно эти ленты дают яркость достаточную, чтобы вам было комфортно. Так же вам понадобится профиль, который даст ленте защиту от влаги, механических повреждений и увеличит срок службы за счет лучшего охлаждения и придаст более эстетичный вид. Так же понадобиться блок питания соответствующий по мощности длине ленты и провода для соединения.
Можно ли соединить всю ленту друг с другом?
Соединять ленту друг с другом в отрезки более 5 м не рекомендуется. При таком соединении первые метры ленты получают нагрузку сверх того, на что рассчитана лента и следовательно лента будет выходить из строя раньше, чем заявлено в сроках эксплуатации. Последние же метры будут получать недостаточно тока и их яркость будет слабее к концу общего отрезка.
Популярные схемы подключения
Простота подключения цветной светодиодной ленты дает возможность провести эту работу самостоятельно при наличии небольшого уровня знаний и навыков в электротехнике. Если их нет, лучше пригласить специалиста.
Стандартная схема подключения
Для подключения к блоку электропитания контроллера при помощи коннекторов или пайки используется двухжильный провод, для подключения светодиодной полосы – четырехжильный. Сечение провода от 0,25 мм, более надежны соединения коннекторами. Система присоединяется к бытовой сети при помощи стандартной розетки.
Чаще всего неопытные электрики неверно соединяют оборудование. Следует соблюдать определенную последовательность: блок питания, управляющее устройство, светодиодная полоса. Если требуется усилитель, он подключается между контроллером и лентой.
У изделий эконом класса обязательно необходимо проверить места пайки с обратной стороны после отрыва скотча. Случаются, что они оголяются, после установки на металлический профиль происходит короткое замыкание, выводящее светодиодную ленту из строя.
Еще одна частая ошибка – подключение к одному блоку питания отрезка длиннее, чем 10 метров, в расчете на то, что недостаток мощности компенсируется усилителем. Даже при наличии запаса источник энергии и диоды долго работать не смогут.
Вариант подключения двух светодиодных лент
Если подключить 2 светодиодные полосы (10 м) последовательно, яркость свечения второго отрезка снизится.
Он подключается параллельно к усилителю, если у регулятора достаточно мощности. В противном случае необходимо купить дополнительный блок электропитания. К одному источнику подключается управляющее устройство, ко второму – усилитель. Дополнительный отрезок запитывается от усилителя, расположенного по близости (не нужно тянуть провода от регулятора до усилителя).
В итоге получаются 2 цепочки:
- блок электропитания, контроллер, светодиодная полоса;
- блок электропитания, усилитель, светодиодная полоса.
Подключение RGB ленты длиной в 20 метров
Для подключения длинной RGB ленты одного управляющего устройства может оказаться недостаточно. Если купить дополнительный, потребуется второй пульт. Синхронизировать работу такой подсветки сложно.
Гораздо удобнее приобрести 4 маломощных блока электропитания, соединить параллельно через диодный мост и подключить регулятор.
Если у контроллера достаточно мощности для 20-и метров, усилители из схемы исключаются. Отрезки подключаются к нему параллельно, монтируется общий источник электропитания.
Еще один вариант – присоединить к контроллеру отрезок 5 м, остальные включить в схему последовательно через отдельные блоки электропитания и усилители.
Способы подключить светодиодную ленту 12В к сети 220В
При включении светодиодной полосы 12В просто в розетку она сгорит. Поэтому для включения таких устройств в бытовую сеть необходимы дополнительные устройства.
Импульсный блок питания
Такие устройства есть самодельные или фабричного производства – это лучший, хотя и самый дорогой вариант. Эти блоки обеспечивают постоянную величину напряжения и отсутствие видимых пульсаций.
Более дорогие устройства опционально оснащаются регулятором яркости света (диммером) и пультом ДУ.
Питание устройств от трансформатора
В этих аппаратах находятся понижающий трансформатор 220/12, выпрямительный мост и конденсатор, сглаживающие пульсирующее напряжение после диодного моста.
Такой блок питания можно изготовить самостоятельно из питающего трансформатора от старого лампового приёмника или телевизора, если намотать на нём вторичную обмотку 12В и собрать в корпусе вместе с диодным мостом и конденсатором.
Бестрансформаторный блок питания
Короткий отрезок ленты, например, для ночника или настольной лампы, можно подключить без понижающего трансформатора, через токограничивающий конденсатор. По похожей схеме собраны недорогие светодиодные лампы.
Недостаток этих конструкций в том, что если обычное питающее устройство потребляет из сети ток, приблизительно в 20 раз меньше необходимого для питания светодиодов (за счёт понижающего трансформатора), то бестрансформаторное устройство потребляет полный ток светодиодной ленты. Поэтому подключать к такому блоку длинную LED-полосу нецелесообразно.
Емкость конденсатора С1 необходима 1,4mkF на 0,1А тока ленты, а напряжение от 300В. Тип – МГБО или К73. Требуется фильтрующий конденсатор С2 ёмкостью 20mkF на 0,1А тока и напряжением 15В.
Ток потребления уменьшается при соединении кусочков ленты последовательно. В этом случае он равен току отдельного кусочка. При соединении нескольких отрезков последовательно напряжение конденсатора С2 умножается на их количество.
Для определения тока конструкции необходимо:
- Количество светодиодов в метре ленты разделить на 3. Получится число неделимых отрезков;
- Мощность метра ленты разделить на число отрезков с тремя светодиодами и на 12В – напряжение питания. Получится ток потребления одного участка;
- Умножить ток одного отрезка на количество таких участков. Получается общий ток конструкции.
Ток диодов в выпрямительном мосте определяется током устройства, а напряжение 300В.
Например, в метре ленты SMD3528 плотностью 60 диодов содержится 10 участков по три светодиода. Один участок имеет мощность 4,8Вт/10-0,48Вт и ток, 0,48Вт/12V – 0,04А. В куске длиной 0,5 метра таких участков 5 общим током 0,2А. Следовательно, емкость С1 2.8mkF или меньше, а C2 – не меньше 40mkF.
Бестрансформаторный блок питания
Важно! На всех элементах такой конструкции, в том числе и на LED-ленте, присутствует высокое напряжение
Последовательное подключение
Последовательное подсоединение отрезков светодиодной ленты позволяет обойтись без блока питания. Это получится при соблюдении некоторых условий:
- Количество светодиодов должно делиться на 60. Это необходимо, чтобы после разрезания получилось 20 отрезков по три диода;
- Все отрезки должны быть одинаковыми, с одним количеством одинаковых светодиодов. Иначе на куске с меньшим количеством или менее яркими диодами будет большее напряжение, и он быстро выйдет из строя.
Подключается конструкция через диодный мост и фильтрующий конденсатор, аналогично безтрансформаторному блоку питания.
Подключение 12 вольтовой ленты к сети 220В
Светодиодная лента 220 вольт – это удобное осветительное устройство, которое имеет множество применений, благодаря своим преимуществам, а питание таких приборов от выпрямителя вместо блока питания позволяет сэкономить на его приобретении.
Подключение светодиодной RGB ленты
Правильный порядок подключения элементов цепи выглядит следующим образом:
Правильный порядок подключения
Запомните. Участки ленты, длиной больше 5 метров, должны подключаться только параллельно.
Что будет, если подключить последовательно?
Во-первых, вы заметно потеряете в яркости на конце участка. Хотя светодиоды и имеют очень малое сопротивление, но потери есть. При такой протяженности на конце напряжение будет порядка 10В. Пониженное напряжение даст пониженную яркость, уже заметную для глаза.
Неправильное подключение
Правильное подключение
Во-вторых, токопроводящие дорожки ленты рассчитаны на максимальную длину 5м. Подключив последовательно еще 5, дорожки будут перегреваться и освещение скорее всего перегорит в самом начале участка.
RGB коннектор
Соединять ленту между собой можно с помощью пайки или клеммами. Для одноцветных вариантов продаются двухвыводные клеммы (коннекторы), для RGB – четырёх или пяти. Уточняйте этот момент при покупке.
Подробнее как соединять rgb ленту между собой.

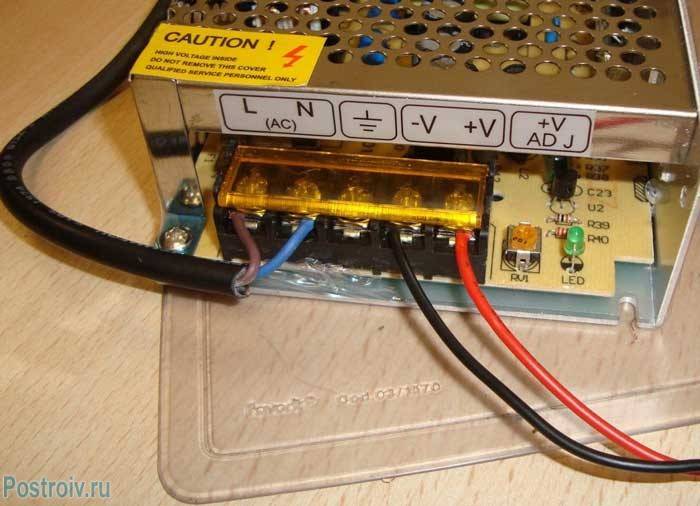

Блок питания подключается в сеть 220В (клеммы AC, полярность не важна), преобразует переменное напряжение в постоянное 12В (клеммы V+, V-)
При подключении следующих элементов цепи важно соблюдать полярность
Клеммы подключения на БП
RGB контроллер подключается после блока питания (с соблюдением полярности), а в него подключается ргб лента. Каждый вывод на корпусе предназначен для конкретного вывода светодиодов. Если перепутаете местами, ничего страшного не произойдет, просто цвета будут перепутаны.
Клеммы подключения контроллера к светодиодам
В результате готовая схема в сборе должна иметь вид:
Схема в сборе
Усилитель внешне похож на контроллер, отдельно подключается к БП, только имеет не одну плашку с клеммами, а две. Маркируется чаще всего как Led Amplifier, устанавливается в разрыв ленты. Подключается по схеме:
Порядок подключения RGB усилителя в цепь
Назначение клемм led amplifier
Разберем теперь схемы подключения лент разной длины с усилителем и без, с одним или несколькими блоками питания.
Схема подключения RGB светодиодной ленты без усилителя
Это простейшая схема включения rgb светодиодной ленты длиной до 5 метров через контроллер с пультом.
Электрическая схема подключения RGB освещения
Для подключения светодиодной RGB ленты длиной 10 или 15 метров, убедитесь, что хватает мощности контроллера и БП (с запасом), и подключайте по следующей схеме:
Схема подключения 10 или 15
Схема подключения ленты с RGB усилителем
Усилитель используем, если не хватает мощности контроллера. Если мощность блока питания позволяет подключить контроллер и усилитель, используем следующую схему:
Когда суммарная мощность контроллера и усилителя выше мощности БП или блок такой мощности использовать нерационально (большой, сильно греется или шумит), тогда подключаем led amplifier к отдельному питанию по схеме:
Схема подключения усилителя с 2 блоками питания
По такой схеме наращивать суммарную длину ленты можно сколько угодно. Вся она будет управляться с одного пульта.
Помимо последовательного подключения, как в примерах выше, усилители можно подключать параллельно.
Схема параллельного подключения нескольких RGB усилителей с одним блоком питания.
Схема: один БП несколько усилителей
Схема с несколькими параллельными усилителями с отдельным питанием.
Схема: несколько параллельных усилителей с отдельными БП
Если клемм нет – используйте паяльник и монтажный провод, НО не перегревайте контактные площадки. Подробнее как соединять ленту.
Правильная схема подключения 20 метров RGB ленты показана на видео.
Устройства для подключения LED-ленты к 220 В
Импульсный блок питания
Для лент напряжением меньше 220 В подключение напрямую в розетку исключено. Из-за высокого напряжения светодиоды мгновенно сгорят. Поэтому подключение к сети питания осуществляется с применением вспомогательных устройств:
Импульсные блоки питания
Достаточно дорогой, но самый надежный вариант. Блок питания обеспечивает стабильное напряжение и исключает мерцание света вследствие пульсации тока. Модели БП нового поколения оснащены диммерами и пультами ДУ, что позволяет регулировать яркость освещения на расстоянии. В качестве допустимой альтернативы можно использовать для подключения светодиодов блок питания из «системника» компьютера.
Трансформатор 220/12
Трансформатор для лед-ленты
Устройство состоит из понижающего трансформатора, конденсатора и выпрямительного моста. В нем напряжение уменьшается и выравнивается за счет сглаживания пульсаций. Возможно самостоятельное изготовление трансформатора из старого приемника или лампового телевизора. Необходимо намотать на базовую модель вторичную обмотку на 12В и собрать модель вместе с диодным мостом или конденсатором.
Токоограничивающий конденсатор
Способ подходит лишь для подключения к сети небольших отрезков ленты, которым предназначена роль ночника или прикроватной лампы. Если увеличить длину отрезка, возрастет энергопотребление блока, использование экономных светодиодов будет нецелесообразным. Кроме того, избыточное потребление блоком питания электроэнергии 220 вольт заставляет принимать дополнительные меры электробезопасности.
Последовательное подключение
Данный способ позволяет отказаться от использования блока питания, но взамен требует соблюдения некоторых условий. Общее число светодиодов по длине имеющегося отрезка должно быть кратно 60, что позволит разделить ленту на 20 равных частей. Все отрезки должны быть одинаковыми и иметь равное число светодиодов. В противном случае напряжение будет распределяться неравномерно, часть фрагментов с избыточным питанием быстро перегорит.
Способы подключения к сети 220 В
В зависимости от количества светодиодов в ленте, им требуется питание на 12 или 24 В. Но в обычной квартире или доме такого питания нет, а есть обычно однофазная сеть. Подключение возможно при помощи двух вариантов:
Специальная лента, которая напрямую подключается к сети 220 В. Она представляет собой 20 шт светодиодов, подключенных параллельно. При таком способе соединения им для нормальной работы как раз и нужны 220 В. Но это речь идет о специальных лентах. Они, как правило, идут сразу в комплекте с вилкой.
- Обычная светодиодная лента с последовательным соединением большого количества светодиодов подключается через адаптеры (преобразователи напряжения), которые 220 В понижают до 12 В или 24 В (адаптеры разные).
Так как ленты с непосредственным подключением в 220 В в особых средствах не нуждаются, дальше говорить будет о подключении тех, которым необходимо пониженное напряжение.
Схемы для одной ленты
Светодиодная лента идет обычно куском длиной в 5 метров. Если вам достаточно такой длины, отлично, Просто берете преобразователь 220/12 В или 220/24 В. Ко входу подключаете сетевой шнур с вилкой, к выходу ленту. В этом случае схема подключения выглядит (рисунок ниже) как последовательное подключение (один за одним) всех элементов.
Схема подключения одной светодиодной ленты к 220 В
При подключении соблюдайте полярность. Плюс — к плюсу, минус — к минусу. Эти обозначения (плюс и минус, есть как на блоке питания, так и на ленте. Не перепутайте, иначе работать не будет. Для подключения одной ленты можно взять медные провода в защитной оболочке (например, витую пару), сечением 1,5 мм².
Если длина должна быть более 5 метров (2, 3 ленты и более)
Часто для подсветки потолка или других объектов необходима светодиодная лента длиной более 5 метров. Это может быть 10, 15 или 20 метров, то есть надо подключить две ленты и более. Последовательно (одну за другой) их соединять нельзя. Через светодиоды, находящиеся ближе других к блоку питания, будет проходить повышенный ток, что приведет к их перегреву. Они быстро потеряют яркость, а потом вообще гореть перестанут. В этом случае надо подключить светодиодную ленту к 220 В параллельно: от блока питания протянуть провод к одной и к другой.
Как подключить две светодиодные ленты к 220 В. Один из вариантов
Если физически одна лента должна находится за другой, просто от блока питания тянем длинный провод
Обратите внимание: его сечение 1,5 мм². Если подключить требуется три или четыре ленты, их тоже подсоединяем к выходу блока питания отдельной парой проводов
При таком подключении все ленты будут светиться одинаково. Только будьте внимательны: надо выбрать адаптер, который выдает нужное напряжение 12/24 В с силой тока, достаточной для питания всех лент (о том, как посчитать нужную мощность чуть ниже).
Это способ хорош всем, кроме того, что мощный блоки питания имеет большие размеры, больший вес и значительно большую стоимость. Вес и размеры — проблема, если делаете подсветку потолка. Ведь надо придумать где это оборудование установить, Что далеко не всегда легко. Да и цена, тоже немаловажна. Потому стоит рассмотреть вариант с двумя адаптерами меньшей производительности.
Вариант подключения с двумя адаптерами
На схеме показано подключение двух лент к двум адаптерам. Если вам надо подключить три ленты, не обязательно использовать три адаптера. Один может быть более мощный, он может питать две ленты (подключение параллельное, как на рисунке выше).
Как запитать мощные ленты
Однако, если по этой схеме подключить к 220 В светодиодные ленты большой мощности (от 14 Вт/м и более), на каждом из светодиодов происходит заметное падение напряжения, в результате дальний край ленты светится намного слабее. Если по такой схеме подключена многоцветная RGB лента, она может светить не теми цветами. Чтобы избавится от этого явления, каждую ленту подключают к источнику питания с двух сторон.
Как подключить светодиодную ленту к 220 В и не потерять в яркости свечения
При таком способе возрастает расход провода, но зато светятся светодиоды более равномерно. По опыту замечено, что этот способ подключения увеличивает и срок службы светодиодов — они медленнее деградируют. Это решение не обязательное, но оно действительно продлевает срок жизни и выравнивает неравномерное свечение.
Инструкция по подключению
Перед тем, как заниматься монтажом светодиодной ленты, стоит знать, что каждое освещение потребует своей мощности. На этот параметр влияет количество светодиодов, которые приходятся на 1 погонный метр. Соответственно, чем их больше, тем больше понадобиться энергии.
подключение одноцветной ленты
Чтобы подключить одноцветную ленту, необходимо выполнить следующие действия:
Если есть необходимость, сначала полосы делят на отрезки. На ленте есть пометки, которые указывают о разрешенных разрезах. Если им не следовать, то можно повредить контакты. Поэтому стоит заранее измерить площадь поверхности, которой требуется освещение.
После того, как заготовки будут подготовлены, их переворачивают на изнаночную сторону, дабы была возможность снять покрытие с клейкой основы. Удаляются только первые 2 см и на этом же месте снимают прослойку клея.
Далее производится установка коннектора. Для этого вытягиваются контакты, а сам торец полосы вставляется в полученный разъем
После этого, края закрываются крышкой.
Важно проконтролировать полярность, для чего плюсы должны совпадать на обеих сторонах от коннектора. Перед тем, как устанавливать изделие, необходимо удостовериться в прочности соединений.
Далее приступают к подключению к электросети (220 В)
В первую очередь, выбирается место подключения, так как источник питания должен находиться максимально близко. После этого приступают к разделке кабеля. Края зачищаются от изоляции и спаиваются между собой. Места соединения должны иметь термоусадочные трубки, которые также прогреваются паяльником.
Следующим этапом идет соединение источника питания и светодиодной ленты. Тут 2 варианта – припаивать непосредственно провода к изделию или использовать коннектор. Ни в коем случае нельзя перегревать, поэтому температура паяльника должна рассчитываться очень аккуратно. Оптимальное значение – не более 200 – 250 градусов.
Питание можно подавать при помощи штатного выключателя, хотя можно организовать и отдельное устройство. Не рационально выводить отдельный подключатель именно под светодиодное освещение.
подключение RGB ленты
Что касается подключения RGB-ленты, то тут схема подключения практически аналогична с установкой монохромного варианта. НО! Если не использовать контролер, то потеряется возможность цветового эффекта. Поэтому такое устройство необходимо устанавливать в разрыве между блоком питания и самим изделием, подключая красный и черный провод блока к нему.
При этом, можно установить автоматическое регулирование цветов и яркости в освещении. При помощи дистанционного пульта управления, задается программа смены интенсивности освещения и чередования включения лампочек. Такой вариант часто используется в развлекательных заведениях.
параллельное подключение двух RGB лент
Если есть необходимость подключить более одной ленты RGB, то стоит использовать схему параллельного подключения. Но при этом стоит позаботиться об усилителях. Данное устройство соединяют с первым отрезком, после чего поочередно идет подключение каждого последующего элемента.
Что касается блока питания, то можно всю схему соединить в одном блоке питания. Единственное, в этом случае необходимо устройство несколько большей мощности, так на него будет приходится большее напряжение..
Стоит сказать, что современные производители LED-лент обычно комплектуют свои изделия подходящей моделью блока питания и контроллера. И это уже не говоря о том, что есть защита от ошибочного сопоставления полярностей. Поэтому волноваться о том, что не удастся самостоятельно создать светодиодное освещение, не стоит. Главное перед покупкой, задать такие вопросы консультанту.
Способы подключения диодной ленты
Подключить LED ленту можно двумя способами:
- Через подключение каждой светодиодной ленты к блоку с помощью исходящих от него проводов с заземлением. В этом случае используется только один трансформаторный блок, но нам потребуется разветвитель, либо придется подсоединять провода к соответствующим клеммам самого блока.
- Можно осуществить подключение диодной ленты к сети с помощью такого количества блоков, сколько у вас лент в наличии. В этом случае разветвитель, то есть тройник, нужно ставить на входящем проводе от сетевой розетки к трансформаторному блоку.
Перед тем как подсоединить диодную ленту к трансформаторному блоку, следует выяснить, на какое именно напряжение этот блок рассчитан. Лента на 24 В при подаче 12 вольт просто будет тускло светиться, но вот если подать 24 В на 12-вольтовые излучатели, то скорей всего, они просто перегорят. Поэтому перед тем, как подключить ЛЕД ленту, следует внимательно изучить инструкцию по ее эксплуатации.
Если требуется подключать более длинные светодиодные ленты, например, 20-метровые, то в данном случае нужно помнить: ни в коем случае нельзя подключать их последовательно, когда начало новой ленты подключается к концу предыдущей. При таком подключении сила тока отдельных участков суммируется, то есть через первую ленту будет течь суммарный ток, потребляемый всеми остальными лентами, которые вы подключите к первой. Это с большой вероятностью приведет к возгоранию.
Поэтому каждое звено в цепи лент должно подсоединяться проводами к блоку отдельно и независимо от других звеньев. Возможно это не самый удобный способ подключения, но зато самый безопасный и правильный.
