Профиль для светодиодной ленты своими руками: Обзор

Из каких материалов изготавливаются профили

Пластиковый профиль для светодиодной ленты: лёгкий вес и низкая стоимость

Применение такого материала позволяет создать дополнительный слой изоляции. Он не пропускает электрический ток, не повреждается коррозией. Минимальный вес уменьшает требования к прочности соединения. Во многих ситуациях достаточно применить недорогой двухсторонний скотч.

Некоторые модели без повреждений можно сгибать

Такая пластичность пригодится для оформления арок, прикрепления к иным изогнутым и неровным поверхностям. Она упрощает вставку рассеивателя. Главный недостаток – ограниченная прочность. Изделия, созданные из недостаточно качественного полимерного сырья, становятся хрупкими после длительных тепловых нагрузок. Эти воздействия способны изменить цвет, нарушить целостность изделия.

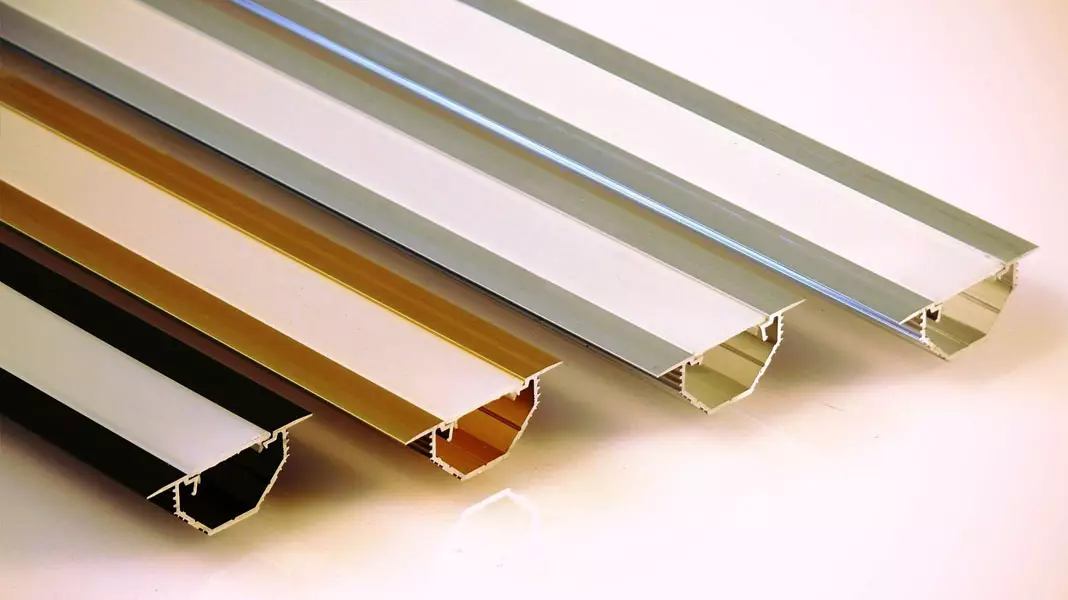

Преимущества и недостатки алюминиевых модификаций

Конструкция типового профиля для диодной ленты

На рисунке отмечены следующие детали:

  • в специальные пазы (1) можно устанавливать разные виды рассеивателей (5);
  • лента прочно и быстро приклеивается к гладкой опорной поверхности (3);
  • этот радиатор (2) улучшает охлаждение излучателей;
  • некоторые модели создают с рёбрами на внешних боковых поверхностях (4) для увеличения прочности и лучшей фиксации при размещении в пазах.

Металлические изделия обладают гораздо большей прочностью, по сравнению с пластиковыми аналогами. Их сложнее повредить в процессе монтажа. Вполне допустимо вторичное применение в другом месте после демонтажа. Алюминиевый профиль не повреждается после неоднократной замены светодиодных лент, рассеивателей. Он не впитывает загрязнения, легко очищается.

К сведению! Чтобы сравнение с полимерными изделиями было корректное, надо учесть приведённые выше сведения. Первичная инвестиция в металлический профиль окупится неоднократно. Следует не забывать – такие модели подходят для поддержания оптимального теплового баланса.

Установка светодиодной ленты на профиль

Монтаж светодиодной ленты на алюминиевый профиль производится в три этапа:

  1. подготовка к выполнению работы;
  2. крепление профиля;
  3. фиксация и подключение светодиодной ленты.

Подготовка к работе

На подготовительной стадии необходимо:

  • выбрать способ крепления профиля;
  • подготовить все материалы и инструменты для выполнения работы по монтажу.

Крепление алюминиевого профиля для дальнейшего монтажа светодиодной ленты может быть произведено тремя способами:

  1. на двухсторонний скотч. Такой способ фиксации преимущественно используется для угловых профилей малого размера, которые устанавливаются на потолке или в любом ином недоступном месте. Если использовать скотч для монтажа профиля, например, на кухонном шкафчике, то при любом задевании или попадании влаги надежность крепления будет ослабевать;

Скотч для крепления алюминиевого профиля

  1. на клей (типа жидкие гвозди). Такой методом фиксации преимущественно используется при монтаже врезного профиля в помещениях с минимальным уровнем влажности;

Клей типа жидкие гвозди для крепления профиля

  1. саморезы. Данный способ подходит для фиксации профилей любого вида и в любых условиях, поэтому пользуется большим приоритетом при выполнении монтажа светодиодной ленты.

Для крепления профилей саморезами потребуется подготовить:

  • дрель с набором сверл;
  • шуруповерт;
  • саморезы, максимально подходящие по размерам;
  • ножовку по металлу для резки профиля;
  • инструменты для разметки;
  • провод для подключения ленты к внешнему источнику питания.

Набор инструментов для выполнения работы

Если планируется устанавливать встроенный профиль, то для выемки ниши дополнительно потребуются стамеска и молоток.

Монтаж профиля

Установка алюминиевого профиля для фиксации светодиодной ленты производится по следующей схеме:

  1. в соответствии с пожеланиями пользователя определяется длина светодиодной ленты и соответственно длина профиля для ее установки;
  2. если планируется смонтировать врезной профиль, то в размеченной области делается ниша, которая по габаритным размерам полностью соответствует устанавливаемому профилю;
  3. на месте установки размечается область фиксации металлического профиля: определяются: место начала и место окончания осветительного прибора, а также места крепления;

Для надежности алюминиевый профиль рекомендуется закреплять через каждые 15 см – 20 см.

  1. места фиксации просверливаются. Для сверления рекомендуется воспользоваться сверлом, диаметр которого полностью соответствует диаметру крепежных саморезов (болтов);
  2. по заданным параметрам производится резка алюминиевого профиля;

Нарезка профиля по размерам

  1. в профиле также просверливаются отверстия для крепления, место расположения которых совпадает с местами, подготовленными на шкафу (стене, двери, окне и так далее);

Отверстия рекомендуется дополнительно прозенковать. Это позволить «утопить» крепежный элемент в профиле и более плотно приклеить светодиодную ленту.

Сверление и зенкование отверстий для крепления

  1. основание (подложка) профиля закрепляется на подготовленную поверхность при помощи болтов (саморезов) и шуруповерта (отвертки).

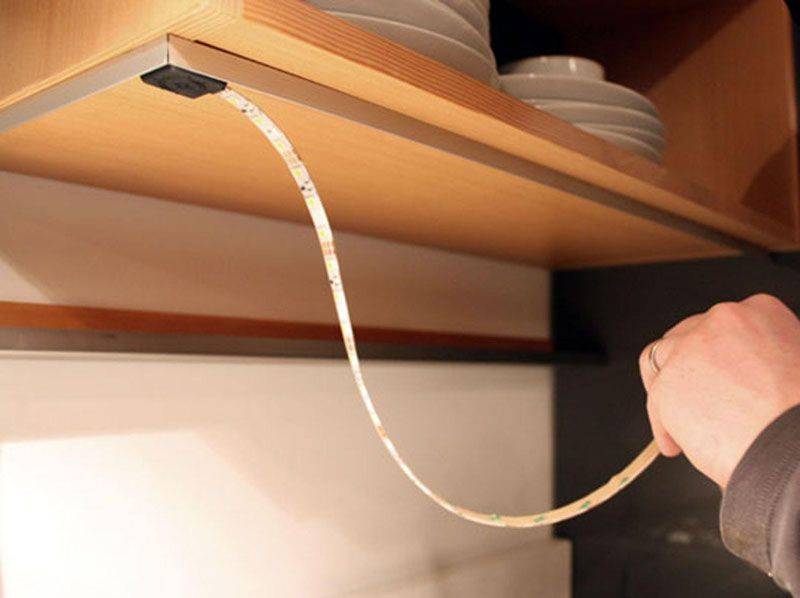

Монтаж светодиодной ленты

Заключительный этап – крепление и непосредственное подключение светодиодной ленты, выполняется в следующем порядке:

  1. лента обрезается в соответствии с размером профиля. Для резки можно использовать обычные ножницы;

Резка светодиодной ленты разрешена только в специально обозначенных местах.

Подготовка ленты к установке

  1. с ленты снимается слой, защищающий обработанную клеем поверхность, и производится ее фиксация к профилю;
  2. лента соединяется с блоком питания и иными устройствами. Для управления функцией включения/выключения, например, можно дополнительно установить сенсорный выключатель или выключатель, работающий от пульта управления;

Правила подключения ленты к источникам питания

  1. устанавливаются рассеиватели и заглушки;
  2. проверяется работоспособность полученного источника света.

Как произвести установку светодиодной ленты с использованием алюминиевого профиля, смотрите на видео.

Провода, которые потребовались для подключения, можно спрятать в специальные каналы или за стеновую отделку. Это позволит сохранить и эстетичность внешнего вида помещения.

Функция и принцип работы рассеивателя

Особенность led-ленты состоит в том, что световой поток от нее распространяется на угол не более 120 градусов. Это существенно ухудшает их практическую пользу. Чтобы исправить ситуацию, необходимо в непосредственной близости к лампам поставить материал, преломляющий и рассеивающий свет.

Именно эту функцию и выполняет светодиодный рассеиватель. Его внутренняя структура основана на неупорядоченном расположении частиц вещества. В результате свет при прохождении через такой материал значительно отходит от своей изначальной траектории – причем в разные стороны. От этого световой поток одновременно несколько слабнет и равномерно расширяется.

Конструкция и технические характеристики

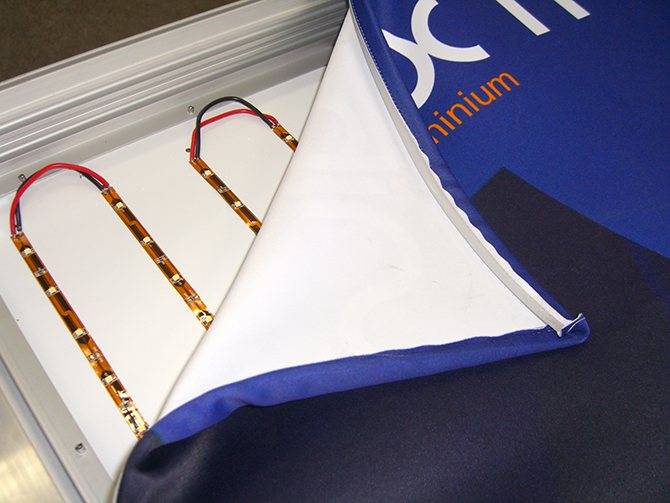

LED лайтбоксы значительно отличаются по применяемым в производстве материалам, подсветкой и другими характеристиками

Первое, на что следует обратить внимание – из чего произведен корпус. Учитывая, что применяется немало видов, но с различным сроком эксплуатации, уделите этому вопросу время

Среди основных, на которых необходимо остановиться:

  1. ПВХ-пластик — доступный по стоимости, распространенный материал. Допустимые размеры конструкции из него составляют 2м на 4м.
  2. Алюминиевый профиль — более привлекательного внешнего вида, допускает покраску в любые оттенки. Обладает небольшим весом даже при объемных габаритах.
  3. Оцинкованная сталь — надежный и достаточно дорогой материал. Им обшивают предварительно сваренный каркас из профильной трубы. В обязательном порядке вскрывают антикоррозийными лако-красочными составами. Применяется для лайтбоксов больших размеров.

Для лицевой поверхности используют акриловое молочное стекло, поликарбонат, полистирол. Выбранный материал во многом зависит от площади будущего изделия, так как перечисленные виды выпускаются в стандартных размерах и в некоторых случаях их использование невозможно. Для конструкций особо внушительных конструкций применяют баннерную ткань, допускающую натягивание без потери плотности.

Отдельной группой стоят светодиодные короба из композитных материалов. К ним относятся дибонд и алюкобонд, обладающими высокими эксплуатационными характеристиками и внешними данными. Первый — гибкий, допускает изготовление различных форм, с гладкой зеркальной поверхностью. Превосходно выглядит, послужит отличной декорацией. При этом прочный, огнеупорный, легкий и устойчивый к погодным условиям. Алюкобонд также обладает вышеуказанными качествами, часто используется для облицовки фасадов. Предлагается в стандартной палитре оттенков. Изделия из этих материалов недешевы, но полностью оправдывают стоимость – в результате вы получите эстетически привлекательный и солидный LED лайтбокс.

Важным критерием, играющим не последнюю роль в создании облика конструкции в темное время суток, выступает подсветка. Ее разделяют по типу освещения и расположению внутри короба. Размещенная сразу за передней панелью носит название фронтальной, по боковым граням — торцевой.

В основном, используется три вида ламп:

  • люминесцентные;
  • неон;
  • светодиоды.

Первые широко распространены благодаря доступной стоимости и простому монтажу. Имеют существенный недостаток — потребляют немало электричества и быстро выходят из строя. Неоновые в этом плане лучше, но дороже. К их плюсам относится равномерное освещение и выбор оттенка света.

Заглушки

С каждой из сторон профиля можно установить торцевые заглушки. Они также выполняют роль декоративного элемента, чтобы подсветка имела законченный вид.

В заглушках идут отверстия под вывод проводов. Если вы хотите, чтобы на смонтированной подсветке вообще не было видно проводов, можно профиль подпилить с торца напильником, и скрытно вывести питание с обратной стороны.

Получается, что используя 4 компонента – ленту, профиль, рассеиватель и заглушки можно самостоятельно собрать свой собственный светильник любого размера. Его можно использовать на потолке, подвешивать посреди комнаты на специальных подвесах как заводские модели.

В свободной продаже распространены только прямые профиля. Если вам нужно сделать подсветку полукругом на какую-либо арку или потолок круглой формы, то здесь варианта два:

самостоятельно выгибать под нужный радиус

использовать маломощную светодиодную ленту P=9,6 Вт/м max без профиля

Основные виды профилей по способу монтажа и область применения

Угловой профиль для светодиодной ленты

Чтобы обеспечить освещение в углах различных конструкций и на пересечении прямых поверхностей, выбирают специальный профиль. Он носит название углового. Большинство таких светильников снабжается съёмными рассеивателями.

Угловой короб с элементом крепления и боковой заглушкой

Известно, что светодиоды обеспечивают высокую яркость свечения, поэтому на угловых коробах устанавливают матовые рассеивающие экраны. Эти элементы способны уменьшать интенсивность светового потока до 40%. Как полимерный короб, так и алюминиевый угловой профиль для светодиодной ленты применяется для подсветки помещений, рабочих зон кухонь, лестничных пролётов и прочего.

Встраиваемый профиль для светодиодной ленты

От различных видов коробов существенно отличается встраиваемый профиль для светодиодной ленты. Широкий наружный край изделия способен закрывать неровности различных поверхностей при их стыковке. К примеру, ламинат и гипсокартон, древесные плиты и другие отделочные материалы.

Пример встраиваемого короба для подсветки

Такие профили широко используются для реализации различных дизайнерских решений. Короб может быть установлен заподлицо с отделочной поверхностью либо располагаться над их краями. Достаточно часто на практике применяются врезные профили с наружными краями (они закрывают изъяны стыкуемых поверхностей).

Врезной профиль в древесной плите

Чтобы установить профиль, предварительно вырезается продольный паз, в который он затем монтируется. Благодаря углублению короб полностью скрывается и не выступает над плитой либо другим отделочным материалом. Врезной профиль для светодиодной ленты обычно встраивают в различные конструкции, стены, напольные покрытия, мебельные стенки.

Профиль для ленты светодиодной накладной

Накладной тип LED-профилей считается универсальным, поскольку такие короба с лёгкостью устанавливаются на любую поверхность. Многие люди выбирают эти изделия, поскольку для установки не требуется специальных инструментов и материалов. Для монтажа можно использовать как различные клеящие составы, так и саморезы.

Накладной светодиодный профиль

Особенностью данных изделий также является хорошая гибкость и отменное прилегание к различным поверхностям. По этой причине они могут быть использованы где угодно, включая округлые стены и прочие неровности.

Кабель-канал для светодиодной ленты

Кабель-каналы являются отличным решением для проведения электротехнических работ, что позволяет аккуратно выполнить прокладку проводников в доме либо офисе, не нарушая целостности отделки. То есть, чтобы подключить подсветку, протянуть телефонный кабель, линию интернета, нет необходимости делать в стенах специальные ниши для их укладки.

Электротехнические кабель-каналы

Электротехнические кабель-каналы представляют собой короба с крышкой, в которые укладывается проводка. Они легко монтируются к стенам, потолку и напольным покрытиям. Для этого в конструкции предусмотрены технологические отверстия, сквозь которые заводятся саморезы и вкручиваются в любое основание.

Также можно приобрести прозрачный кабель-канал для светодиодной ленты, который будет незаметен в интерьере помещений. Он обладает компактными размерами, легко монтируется и принимает необходимую форму.

Прозрачный кабель-канал в интерьере помещения

Статья по теме:

Стандартные геометрические размеры профилей

Прежде чем купить профиль для светодиодной ленты, необходимо рассмотреть, какие бывают стандартные размеры этих изделий. Ширина коробов колеблется в диапазоне 8−13 мм, высота − до 5,5 мм, а по длине они бывают 3−5 м. Размеры угловых профилей несколько отличаются от других видов изделий: по ширине они бывают 6,6 мм, высоте – 12,7 мм. Длина таких коробов обычно составляет 2 м

Обратите внимание, что профили по ширине могут достигать 100 мм, а по высоте – 50 мм

Стандартные габариты коробов для светодиодных лент

Также потребителям следует знать, что LED-короба могут несколько различаться по размерам. Это связано с тем, что компании-изготовители используют собственные технологии производства изделий.

Основные виды профилей по способу монтажа и область их применения

Производители предлагают профиль для LED-ленты различного размера и конфигурации. Конструктивные особенности изделия определяют порядок его крепления и возможную область использования. Предлагаем познакомиться с наиболее распространёнными видами, их особенностями и областью применения.

Форма профиля может существенно отличаться

Угловой профиль для светодиодной ленты

Благодаря своей конфигурации угловой профиль для светодиодной ленты монтируется там, где установка плоского изделия по каким-то причинам невозможна. Часто монтируется вместо плинтуса либо карниза. Позволяет обеспечить равномерное освещение всего периметра комнаты.

Используется при устройстве декоративной подсветки. С его помощью оформляются ступеньки лестницы, полки в шкафчиках, дверные проёмы, торговые витрины. Находит применение при оформлении объектов наружной рекламы.

Угловой профиль – серьёзный конкурент плинтусу

Встраиваемый профиль для светодиодной ленты

Широко используется для реализации дизайнерских решений. Встраиваемый профиль для светодиодной ленты монтируют между различными материалами, декорируя тем самым место соединения. При монтаже подобные изделия обычно встраивают заподлицо с основанием.

Встраиваемая модель

Накладной профиль для светодиодной ленты

Накладные изделия допускают различные способы крепления, обусловленные их конструктивными особенностями. Они являются универсальными. Имеют характерную П-образную форму. Накладной профиль для светодиодной ленты может поставляться со специальным экраном, позволяющим отрегулировать степень рассеивания светового потока. Находит применение при креплении отдельных элементов декора, оформлении витрин и других объектов.

Накладной профиль легко монтируется

Врезной профиль для светодиодной ленты

У врезного профиля для светодиодной ленты имеется специальный край, позволяющий спрятать неровности в месте установки. С его помощью часто оформляется рабочая поверхность кухни. Конструкция крепится таким образом, чтобы светодиоды не выступали над основанием. Создаётся эффект свечения шкафчиков изнутри.

Врезной помогает красиво оформить интерьер

Гибкий профиль для светодиодной ленты с рассеивателем

Входящие в состав ленты-диоды создают яркое, некомфортное для глаз холодное свечение. С помощью гибкого профиля для светодиодной ленты с рассеивателем можно сделать освещение более комфортным. Экран обеспечивает преломление света, благодаря чему увеличивается угол светового потока, и свет равномерно распределяется по всему помещению.

Рассеиватель изготавливается из пластика. Бывает матовым и прозрачным. Прозрачные экраны уменьшают яркость светового потока. Как правило, потеря яркости не превышает 5%. Чаще всего такие рассеиватели устанавливают не для того, чтобы отрегулировать направление или характеристики светового потока, а чтобы защитить находящиеся внутри конструкции от пыли, влаги или случайного механического воздействия.

Рассеиватель бывает матовым и прозрачным

Матовые рассеиватели актуальны для помещений, в которых надо слегка приглушить свет. Благодаря своим эксплуатационным характеристикам, такие экраны способны значительно уменьшить яркость светового потока (отдельные модели − до 30%). По своим защитным свойствам матовые ничем не уступают прозрачным.

Алюминиевый профиль для светодиодной ленты с рассеивателем широко используется при устройстве основного и вспомогательного освещения в помещениях различного назначения и на улице. В последнем случае его используют при оформлении рекламы и различного декора. Пользователь может выбрать изделие нужного цвета и оттенка.

Форма экрана может отличаться

Кабель-канал для светодиодной ленты

Благодаря высокому уровню герметичности, кабель-канал для светодиодной ленты широко используется для подсветки аквариумов, бассейнов и других объектов, эксплуатируемых во влажных условиях. Конфигурация короба и специальные заглушки позволяют предотвратить случайное попадание влаги на светодиодную ленту.

Производители предлагают изделия различного цвета и формы. Достаточно популярен прозрачный кабель-канал для светодиодной ленты. Выбор конкретной модели производится с учётом назначения и общего стилистического оформления объекта, для которого она предназначена.

Система подсветки бассейна надёжно защищена от случайного попадания влаги

Для чего нужен короб для светодиодной ленты

Главная функция данной конструкции заключается в отводе тепла. Яркие ленты во время длительной работы могут достаточно сильно нагреваться. Если вы не хотите, чтобы светодиоды быстро перегорели, то следует задуматься о приобретении качественного короба.

Профиль используется для того, чтобы создать красивую подсветку

Это особенно важно для создания рекламной конструкции, ими украшается мебель. Можно воплотить различные дизайнерские концепции, к примеру, собрав различные отрезки

Короб выполняет несколько других важных функций.

  1. Он увеличивает срок эксплуатации источника освещения. Профиль, выполненный из специальных материалов, выступает в качестве теплоотвода.
  2. Используя короб, вы сможете обезопасить светодиоды от механических повреждений.
  3. Свет получает более мягкий оттенок, который приятен для глаз. Особый эффект дает матовое рассеивающее стекло.

Преимущества использования коробов

Вы хотите, чтобы светодиодные ленты прослужили вам максимально долго? В таком случае вам следует воспользоваться специальными коробами. Они отличаются легкостью и портативностью. Кроме того, вы сможете избежать пожара. Дело в том, что профиль не позволит допустить сильного перегрев. Используйте яркие ленты, не переживая за безопасность. Вы сможете подобрать такой короб, который сможет преобразить конструкцию. Специальное стекло дает особое свечение.

Матовый рассеиватель для светодиодной ленты своими руками (бюджетно)

Все светодиодные лампы, продаваемые в магазинах, оснащены плафонами-рассеивателями (диффузорами). Они позволяют равномерно осветить поверхность и сделать свет от лампы более мягким.

Как быть, если есть светодиодная лампа собственного изготовления или возникло желание смастерить дополнительную подсветку в автомобильную фару? Нужно изготовить рассеиватель для светодиодной ленты своими руками.

Принцип работы рассеивателя

Свет от точечных источников света, в частности от светодиодов, имеет относительно малый угол расхождения — до 120 градусов. При небольшом расстоянии от источника можно увидеть резкий перепад освещённости за пределами этого угла. Как рассеять свет от светодиода? Решить проблему может любой светопреломляющий материал.

В заводских условиях для этого используют прозрачный или матовый пластик, на поверхности которого при отливке формируется особая текстура. Понятно, что в домашних условиях такие технологии недоступны.

Под такими углами падает свет от светодиода

Простейший светорассеиватель для светодиодов можно сконструировать за несколько секунд из обычного пищевого целлофанового пакета, только он должен быть не прозрачным, а матовым. Оберните диод в один слой целлофана, и увидите результат. Почему так происходит?

У прозрачных материалов кристаллическая решётка упорядочена, и фотоны от источников света, проходя сквозь него, не изменяют траекторию. В случае матового оттенка, у каждого микро слоя своя структура.

Так свет проходит сквозь прозрачную и матовую поверхность

Светорассеиватель для светодиодов своими руками можно сделать из самых обычных материалов, которые можно купить в ближайшем магазине хозтоваров.

При выборе материала следует учесть несколько важных моментов. Светодиодная лампа при правильном расчете параметров питания способна отработать многие годы, поэтому и материал светоотражателя не должен потерять свои свойства за это время. Нельзя забывать, что светильник будет нагреваться, вариант с целлофановым пакетом исключаем сразу.

Оптимальные материалы для светорассеивателя:

  • силикатное стекло;
  • поликарбонат;
  • акриловое стекло;
  • полистирол.

Светопропускающая способность материалов (прозрачных)

Какой процент света пропускает каждый из материалов Можно было бы купить уже готовый материал с матовым оттенком, но не всегда это даст приемлемый результат. Даже у заводских рассеивателей светопропускающая способность находится в диапазоне 60-90%. Это вызвано отражением светового пока. Чем толще рассеиватель, тем выше вероятность, что свет попадет «не по назначению».

Уменьшение толщины материала не лучшим образом скажется на прочности и долговечности. Надёжный светорассеиватель для светодиодов своими руками можно изготовить из прозрачных материалов сделав матовую фактуру у одной из поверхностей.

Как получить матовую поверхность

Матовая структура поверхности получается при матировании. Существует два вида матирования:

  • Химическое;
  • Механическое.

При химическом способе на поверхность наносят специальную пасту. Она разрушает кристаллическую структуру материала, образуя равномерный матовый слой.

Плюсы метода:

  • Минимальные затраты времени;
  • Однородная структура поверхности

Минусы метода:

  • Относительно высокая стоимость паст;
  • При матировании выделяются токсические вещества.

Механический способ подразумевает обработку поверхности абразивным материалом, обычно мелким песком.

Плюсы метода:

Быстрая равномерная обработка.

Минусы метода:

  • Требуется пескоструйный аппарат;
  • Малопригодно для домашних условий.

Самый простой и доступный способ сделать матовую поверхность – обработать стекло наждачной бумагой. Для силикатного стекла этот метод не подойдёт из-за высокой прочности материала, а поликарбонат и акриловое стекло отлично поддаются такой обработке. В качестве абразива используем только мелкую наждачку, при крупном зерне возможно появление царапин.

Для домашних светильников на основе маломощных элементов с низким тепловыделением возможно в качестве рассеивателя использовать обычную компрессную бумагу, наклеенную на внутреннюю поверхность стекла.

В большинстве случаев яркость осветительного прибора можно увеличить, применив светоотражающее покрытие. Самый высокий коэффициент светоотражения у серебра, затем идет алюминий. Именно из него делают отражающий слой для зеркал. Не особо уступает эти покрытиям обычная пищевая фольга и белая краска.

Отражатель для светодиода можно сделать, своими руками покрыв этими материалами монтажную плату для светодиодов, либо внутренность светильника. Такой несложный способ позволит без особых затрат увеличить светоотдачу на 10-15%.
