Подключение точечных светильников

Схемы подключения 220В

В зависимости от конструкции по напряжению светильники бывают на 220В и 12В. При установке светильников на 12В необходимо использовать специальное устройство – понижающий трансформатор, который рассчитывается исходя из количества и мощности подключаемых приборов. При монтаже светильников на 220В трансформатор не нужен и они подключаются напрямую к сети последовательно или параллельно.

Последовательное подключение

Такая схема подключения применяется не часто, так как имеет некоторые недостатки. Последовательная схема – простой способ монтажа, при котором светильник подключаются один за другим. К первому светильнику подключается фазный провод, далее к другому проводу подключается следующий светильник, от него следующий и так далее. К свободному проводу последнего спота подключается нулевой проводник.

Такая схема не особенно эффективна, потому что при выходе из строя одного светильника не будет работать вся схема и придется искать перегоревшее устройство, перебирая и проверяя все лампы.

Параллельное подключение

Является времязатратным способом монтажа, но отличается высокой эффективностью ввиду независимости отдельных светильников от работоспособности других ламп. При параллельном соединении лампы будут иметь одинаковую светоотдачу вне зависимости от количества подключенных приборов. Параллельное соединение бывает лучевым и шлейфовым.

При лучевом подключении кабель питания подводится к распределительной коробке, а от нее каждый потолочный светильник подключают отдельным кабелем нужного сечения. В монтаже данным способом нет никакой сложности, но он занимает большее время и характеризуется большим расходом электрокабеля.

Шлейфовое соединение заключается в подведении кабеля и подключении первого светильника с последующим присоединением к его выводам (нулю и фазе) второй лампы, от обоих выводов второй лампы подключается третий светильник и так далее.

Как найти «питание» для светильника?

Актуальным вопросом для людей, которые желают самостоятельно установить точечный светильник, — это источник электроснабжения для лампы. Наиболее актуальными вариантами (по популярности) являются:

• Розетка электроснабжения;
• Выключатель общего освещения;
• Собственно распределительный щиток.

Последний вариант используется крайне редко, так как он крайне дорогой и не оптимальный. К подобному решению прибегают в случаях, когда подразумевается повышенное электропотребление. Современные светодиодные точечные светильники – это устройства, которые экономны.

Если планируется проведение проводки от выключателя, то убедитесь, что подключение было произведено перед механизмом «отсекателя». Если Вы сделаете наоборот, то светильник будет включаться и выключаться совместно с лампой или люстрой. Конечно, в некоторых случаях подобное решение оправдано, однако подобные задачи встречаются редко.

Если позволяет бюджет, то выбирайте т.н. «умные» точечные светильники, которые могут управляться с помощью пульта дистанционного управления или вовсе со смартфона или любого другого персонального устройства. Подобные решения становятся все более популярными, однако о низ пока что мало, кому известно.

Этапы установки точечных светильников

Процесс подключения сводится к последовательному выполнению следующих этапов:

Этапы подключения точечного светильника.

• проектирование и разметка;
• прокладка и протяжка кабелей в места монтажа;
• выполнение отверстий и подключение;
• тестирование подключений.

Подобная подробная разбивка на этапы связана с тем, что часть работ должна быть выполнена при формировании потолочного покрытия.

Планирование мест расположения светильников производят до того, как произвести обшивку его отделочным материалом, то есть в процессе монтажа каркаса.

Проектирование приобретает особый смысл при наличии нескольких уровней у потолка. В этом случае необходимо предусмотреть прокладку проводки в места крепления светильников на каждом из уровней, учитывая распределение светового потока. Светильники, которые расположены в пределах одного уровня, должны собой образовывать один единый контур.

При планировании количества точечных светильников, которые обеспечат требуемую освещенность пространства, необходимо учесть, что расстояние от стены до них должно составлять не более 60 см, а расстояние между центрами – 25-30 см. При этом светильник от каркаса должен отстоять не менее чем на 30 см. Если светильник расположить ближе к каркасу, то установка его на конечном этапе может быть затруднена.

Устройство светильника.

Наличие и расположение остальных осветительных приборов в помещении оказывает влияние на окончательное количество светильников. Точечный светильник может быть оснащен механизмом поворота, с помощью которого направление потока света может быть изменено. Поэтому они могут быть отведены при использовании нескольких светильников одновременно.

Проводка прокладывается на этапе установки каркаса. Она укладывается в специальные короба или закрепляется на нем таким образом, чтобы при выполнении отверстий под споты ее достать не составило труда. Если с выбором мест для установки точечных светильников в процессе монтажа каркаса не представляется возможным, то можно проложить кабель только к 1 светильнику. А каждый следующий точечный светильник присоединять к предыдущему, протягивая провод уже в смонтированном потолочном покрытии. Но такой способ прокладки проводки несколько нарушает технику безопасности, так как провода остаются лежать непосредственно на поверхности подвесного потолка.

Кабель при прокладке по каркасу или в защитных коробах можно использовать с 2 или 3 жилами. Петля для крепления каждого точечного светильника оставляется величиной в 10-15 см. Она прикрепляется к каркасу недалеко от места размещения точечного светильника при помощи пластиковой стяжки. Но крепление не должно быть плотным, чтобы не вызывать затруднений при ее демонтаже при окончательном подключении.

Просверливание отверстий под каждый точечный светильник осуществляется по окончании выполнения монтажа потолка. Правильное проектирование мест размещения спотов позволяет избежать их расположения на металлических элементах каркаса. Кроме того, если точечный светильник располагается на стыке между обшивочными листами, то его следует перенести или перераспределить листы таким образом, чтобы стык был перенесен на требуемое расстояние.

Схема подключения нескольких групп светильников.

Отверстия просверливаются дрелью со специальной насадкой – кольцевой пилой, центральное сверло которой устанавливается в центр расположения светильника. Образуется идеально ровный круг, что позволяет избежать ненужных зазоров. Диаметр такой пилы должен быть меньше соответствующего внешнего размера светильника на 3-4 мм, но больше на 3-4 мм, чем внутренние размеры.

После того как все отверстия просверлены, необходимо достать петлю провода, которая была оставлена для крепления спота. Если такие петли не были выполнены или проводка под каждый точечный светильник не подведена, то необходимо протянуть кабель к ним. Протягивание провода необходимо начинать с крайнего светильника, постепенно перемещаясь далее по линии их монтажа. Это можно сделать при помощи крюка, который изготавливается из прочной проволоки.

Типы освещения

Используя мебельные светильники, можно создать различные варианты освещения кухни.

Точечное. При таком освещении лучи света не рассеиваются, а сплошным потоком направляются на столешницу, раковину или плиту.

Акцентирующее. Для создания такого освещения лучше использовать врезные светильники, придающие выделяемому объекту особую выразительность.

Декоративное. Для его создания используют цветные светильники, помогающие снять напряжение.

Совет! Установка диммеров даст возможность отрегулировать интенсивность света, позволяя тем самым не только изменить атмосферу, царящую в помещении, но и обеспечить экономию электроэнергии.

Витражное потолочное полотно в интерьере

Существует 3 варианта того, как можно установить потолок из стекла:

• подвесной вариант (лучшее, что можно придумать для витражных полотен маленького размера);
• кассетная конструкция;
• установка в короб из ГКЛ, внутри которого скрываются провода, линии коммуникаций и перекрытия.

Третий вариант является самым неудобным, так как:

• он громоздкий;
• требует декорировать боковые поверхности короба, если он установлен в нижний уровень двухъярусной конструкции;
• гипсокартон может не выдержать тяжести стекла, поэтому необходимо дополнительное крепление на металлических подвесах.

По форме же они делятся на следующие виды:

• купольные;
• круглые (овальные);
• плафонные;

• в форме квадрата или прямоугольника;
• нестандартные.

Для залов с большой высотой потолка и габаритной площадью самым удачным вариантом является купол. Их можно изготовить исключительно в технике «Тиффани».

Потолки круглой формы выглядят похожими на люстру с большим диаметром. Удачнее всего выполнять их в стиле арт-деко или модерн (разумеется, остальной интерьер помещения должен быть выдержан в том же стиле). Однако этнический стиль тоже может стать удачной находкой, если соответствующим образом подобрать рисунок для стекол.

Плафон имеет много общего с круглым типом, но по форме скорее приближается к шару. Размер же у него может быть абсолютно любым. Обычно плафонные витражи лучше всего смотрятся, когда они установлены в нише. Эффектно выглядит плафон, установленный в небольшой спальне.

Стандартная форма потолка с витражом – прямоугольная или квадратная. Их легче всего изготовить, соответственно, они являются наиболее бюджетным вариантом. Кроме того, этот тип потолка можно использовать для оформления любых помещений, независимо от их размера и назначения – и в коридоре, и в кухне прямоугольное витражное полотно будет выглядеть одинаково эффектно.

Что касается нестандартных форм, здесь фантазия автора не ограничена ничем.

Мебельные светильники: зачем они нужны на кухне?

В процессе готовки и мытья посуды требуется хорошее ровное освещение места работы. Но в большинстве случаев кухонный гарнитур располагается в два яруса, и, встав спиной к основному освещению, человек практически полностью заслоняет свет, что создает некомфортные условия для выполнения работы. Решить эту проблему поможет установка мебельных светильников.

Кроме того, этот вид освещения являются важным декоративным элементом, придающим кухне современный, изысканный и оригинальный вид.

В небольших кухнях мебельные светильники могут использоваться даже для организации основного освещения.

Как подключить точечные светильники способ № 2:

Способ номер два подключения точечных светильников, обычных и светодиодных, заключается в подведении от коробки к каждому светильнику своего провода. Это значит, что на каждый точечный светильник от установленной распределительной коробки* идёт отдельный провод. Данный способ довольно прост в монтаже, но расход проводов в отличии от “цепного” способа увеличивается в трое:

– На центральный провод подачи электричества который выходит из коробки поставить многоотводную клемму и от неё пустить провода по светильникам. Опять же повторюсь. Перед клеммой не забудьте поставить выпрямитель электричества. Клемму можно и не ставить, ну вдруг вы такую не найдёте. Нужно будет к фазе и нулю, центрального провода, от каждой лампочки прикрутить по проводу и залудить (пройтись оловом) контакты.

– Про правильную скрутку проводов в коробке читаем в статье Скрутка проводов*;

Представьте какой у вас будет пучок проводов в распред.коробке если на комнату будет подключено штук пятнадцать светильников? К данному материалу прикладываю видео, про то как подключить точечные светильники.

А сейчас универсальная схема подключения точечных светильников и светодиодных светильников

Как подключить точечный светильник видео:

Статья “Как подключить точечные светильники” подготовлена администрацией сайта Строительство от А, до Я. Енакиево-Донецк*.

Ошибки при монтаже и эксплуатации

В конце кратко подведем итог и сделаем выборку частых ошибок, которых вам следует избегать при подключении и обслуживании патрона от лампочки.

1

Подключение фазного проводника к резьбовой части цоколя.

Чем это все заканчивается подробно описывалось выше.

2

Не забывайте подтянуть в самом начале винты, которыми крепятся контактные пластины к керамическому вкладышу.

Вы можете супернадежно пропаять все провода, но если эти винтики у вас будут ослаблены, то нагрев соединения все равно неминуем.

3

Подключение многожильных проводов без пайки и лужения.

4

Подключение фазы и ноля на два соседних контакта быстрозажимного патрона и создание КЗ.

5

Отжатие-регулировка центральной пластинки в карболитовом патроне при ее изгибе, неизолированным инструментом.

Что необходимо для установки

Из материала понадобятся следующие элементы: точечные светильники; лампы; провод питающий; клеммники или гильзы для соединения проводов; изоляционная термоусадка, изолента; выключатель.

Желательно подбирать светильники одного типа для каждого типа освещения. Соответственно к типу конструкции закупаются сами лампы необходимого количества

Важно строго проверять наличие светоотражающего слоя по конусу в основании цоколя для ламп накаливания и технические характеристики в соответствии с требованиями к светильнику

Для подвесных потолков используются лампы 40 Вт, более мощные будут значительно нагревать материал подвесного потолка и могут привести к порче конструкции или даже пожару. Галогеновые и светодиодные варианты осветительных элементов подбираются по мощности и спектру выдаваемого света.

Провод подбирается в зависимости от материала, из которого выполнен подвесной потолок. Так для гипсокартона, который является огнеупорным материалом, подойдет обычный двухжильный или трехжильный провод ВВГ-2(3)х1,5. Для таких материалов, как МДФ или пластик, необходимо подобрать пожаробезопасный вариант провода РКГМ.

Провод должен быть мягким, то есть каждая жила представлена множеством мелких жилок, объединенных под одной изоляцией. Для соединения проводов и подключения к ним светильников можно использовать специальные клеммники, которые продаются в любом хозяйственном магазине.

Однако болтовое соединение является обслуживаемым. Потребуется как минимум два раза в год проверять затяжку прижимных болтов. В ином случае в месте контакта клеммники и провода могут начать нагреваться и обугливаться. Более надежным и долговечным вариантом является фиксация с помощью медных или меднолуженных гильз.

Предохранить места соединения необходимо с помощью изоленты или же используя специальную термоусадочную трубку для изоляции питающих проводов.

Материалы для монтажа светильников

Перед тем, как начать монтаж светильников, проверьте на наличие:

Светильника с готовыми креплениями;
Электрический привод;
Лампы (важно, чтобы они соответствовали цоколю у светильника);
Гильзы или клеммники для соединения проводов;
Стандартная изолента;
Выключатель для светильников.

При покупке светильника в магазине выберите светильники одного типа. Например, вы знаете, что вам не хватит мощности главной люстры и придется докупить к ней еще несколько небольших точечных светильников: выберите варианты из одной коллекции. Так вы избежите разнобоя в дизайне и вам будет легче начать монтаж освещения.

Обязательно проверьте, есть ли светоотражающий слой по специальному конусу колбы у них. Уточните на их соответствие с техническими характеристиками светильников.

Мощность ламп не должна превышать 40 ватт. Если вы выберите такую мощность, то светильник не будет перегреваться и гипсокартон вокруг него останется в сохранности. А лучше для этой цели подходят светодиодные и галогеновые лампы: вам останется лишь подобрать их по мощности излучения.

Так же уделите внимание подбору провода, а лучше при покупке проконсультируйтесь по этому вопросу со специалистами. Если ваш потолок гипсокартонный, то отлично подходит 2-х жильные ВВГ-2х1.5

Не забудьте приобрести в специализированном магазине клеммники: за ними нужно будет следить и после завершения установки. Со временем они без обслуживания нагреваются, поэтому необходимо периодически подтягивать их болты.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

1. дрель;
2. распределительные коробы;
3. кабель выбранной длины;
4. отвёртка;
5. нож строительный;
6. пассатижи;
7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Инструменты для монтажа светильников

Монтирование ленты и подключение к сети

Как варианта светодиодного светильника часто применяют лед-полоску. Несмотря на кажущуюся простоту, ее монтаж также имеет свои особенности. Как правило, ее устанавливаются либо под полотно натяжного потолка, либо под короба навесной конструкции. Основной эффект ее применения – зонирование отдельных областей, подчеркивание рельефа и создание однородной внутренней подсветки на определенном участке или по всей поверхности.

Рассмотрим простейший пример того, как повесить лед-полоску под навесной потолок:

1. После того как подсчитано количество светильников, проводки и оборудования, выполняется разметка.
2. Далее с помощью саморезов или дюбелей к потолку крепится алюминиевый П-профиль или уголок для размещения лед-полоски.
3. На него наклеивается светодиодная лента.
4. Монтируется и подсоединяется проводка, трансформатор и дополнительное оборудование.
5. Устанавливаются крепежные элементы для потолка.
6. Прикручиваются листы гипсокартона или натягивается навесная ткань.

Прежде чем выполнять финишный монтаж потолочной поверхности, нужно провести контрольную проверку установленной системы подсветки

Также рекомендуется по возможности выбирать место размещения лед-прибора и важного оборудования так, чтобы в случае необходимости их можно было заменить

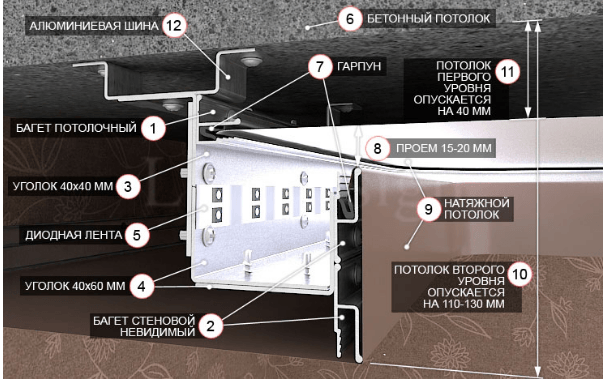

Пример монтажа светодиодной ленты в короб натяжного потолка приведен на следующем изображении:

Установка светильников

Когда помещение полностью уделано, обои поклеены, потолки покрашены, отверстия по нужным нормам выполнены, можем приступать к установке светильников. Протягиваем провода через отверстия в потолке.

Здесь очень важна аккуратность, так как возможно испортить внешний вид потолка. Можно даже вытащить лампу из корпуса, ради удобства.

Подключение точечного светильника к сети

В заключении, подключаем готовый светильник к проводу и зажимаем специализированной защелкой в корпусе. Подключение к каждой точке должно быть произведено в соответствии с выбранным видом подсоединения!

Не забываем о коррекции кабеля, оставляем небольшой его кусок внутри потолка для дальнейшего монтажа. Снимаем изоляцию с нужных жил кабеля, которые нужны нам в подключении. Далее – ведем АККУРАТНОЕ подключение к проводам от цоколя светильника к жилам. Тщательнейшим образом изолируем место соединения. То же самое проделываем с каждой лампой.

Вставляем готовую, подключенную лампу в патрон и хорошенько фиксируем ее в корпусе специализированными зажимами, чтобы она села крепко и не было никакой вероятности ее выпадения из патрона (это лучше проверить). Это последнее, что вы должны сделать в установке. И светодиодные лампочки «прольют свет» при включении.

Теперь, Ваша комната в приятном освещении. А главное – все сделано безопасным образом.

Монтаж потолочных светодиодных светильников

Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

Схема подключения точечных светильников 220 В

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами

Схема подключения точечных светильников 220 В к одноклавишному выключателю

Схема подключения точечных светильников 220В к двухклавишному выключателю

Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.

Коронка для отверстий под светильники в потолке. Коронка для гипсокартона

Далее нужно последовательно выполнить несколько действий:

• подсоединить провода к клеммам светильника;
• завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;
• далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
• не отпуская пружин, завести корпус светильника в отверстие на потолке;
• отпустить пружины.

Установка светильника в подвесной потолок

Цены на натяжной потолок

натяжной потолок

Установка точечных светильников в гипсокартон

При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.

Схема установки встраиваемого светодиодного светильника в натяжной потолок

Шаг 1. Разрабатывают схему установки светильников.

Схемы расположения светильников

Варианты расположения светильников и люстры

Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.

Разметка под светильники

Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.

Расположение светильников двумя овалами

Как начертить овал

Расположение светильников двумя волнами

Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Шаг 5. Монтируют натяжной потолок.

Базовые шаги монтажа натяжного потолка

Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.

Термокольца для натяжных потолков

Шаг 7. Острым ножом вырезают пленку внутри кольца.

Внутри термокольца вырезается отверстие

Шаг 8. Выводят наружу провода электропроводки.

Проводку нужно вывести наружу

Шаг 9. Подключают прибор к проводке, используя клеммы.

Разумеется, светильники подключаются при обесточенной проводке

Шаг 10. Устанавливают светильник в потолок.

Установка светильников в натяжной потолок

Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.

Расстояние от проводки до потолка

Четких требований, регламентирующих расстояние от кабеля до ПВХ-пленки нет. Оптимальная дистанция подбирается с учетом ряда факторов:

• общей высоты потолков;
• способа монтажа разводки;
• вида крепежного профиля;
• мощности кабелей и осветительных приборов;
• высоты софитов;
• качества ПВХ-пленки;
• уровня перепада плит перекрытия.

Также при планировании проводки нужно учитывать особенности ПВХ-потолков. Так, если пленка имеет шов, то осветительный прибор не должен находиться вблизи шва, расстояние до стыка должно быть не менее 15 см.

Дистанция от стены до источника света должно быть более 20 см.
