Принцип действия
Перекрестное устройство может работать только при переключении полярности питания, например, когда нужно производить реверс электродвигателя. Здесь принцип действия предельно прост: если подать напряжение на вход, при переключении клавиши на выходе будут меняться местами «плюс» и «минус».
Фактически устройство является переключателем линий — поочередно отключается одна и включается другая. Его всегда устанавливают между ПВ. Устройство содержит по паре входных и выходных контактов. В одном положении клавиши первые провода входа и выхода замкнуты между собой. Соответственно, также замкнуты вторые. При переключении клавиши первый провод входа замыкается на второй выхода, а второй входной — с первым выходным
Важно только правильно подключить контакты, иначе система будет работать неправильно
Установка двойного выключателя света Legrand

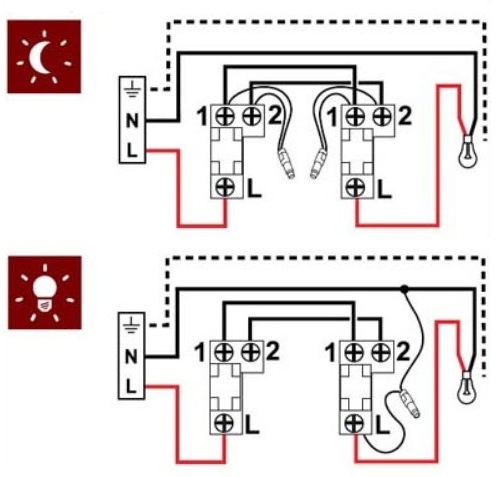

Установка двухклавишного выключателя Легранд заменяет собой монтаж двух одноклавишных устройств. Схему его подключения, на которой виден весь принцип работы, можно посмотреть ниже:
Как установить двухклавишный выключатель Legrand, чтобы он исправно функционировал, а электросеть не повредилась? Для начала нужно убедиться, что у вас есть все необходимые инструменты. Для монтажа понадобятся:

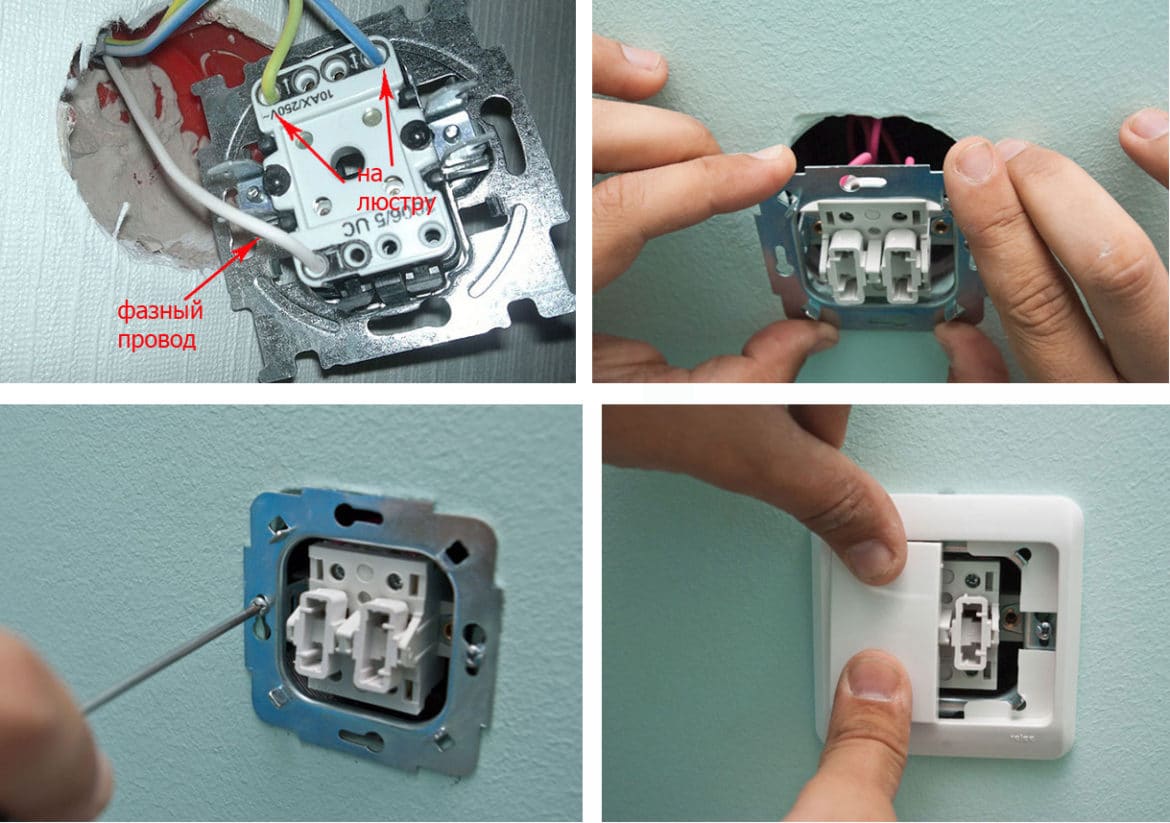

Мы приводим пошаговый алгоритм для тех, кто не знает, как установить выключатель Легранд двухклавишный:
- Отключить электроснабжение во всей квартире.
- Подключить электричество и протестировать.
2. Подготовить провода, расположенные в установочной коробке. Используя пассатижи, укоротить их так, чтобы осталось около 10 см.

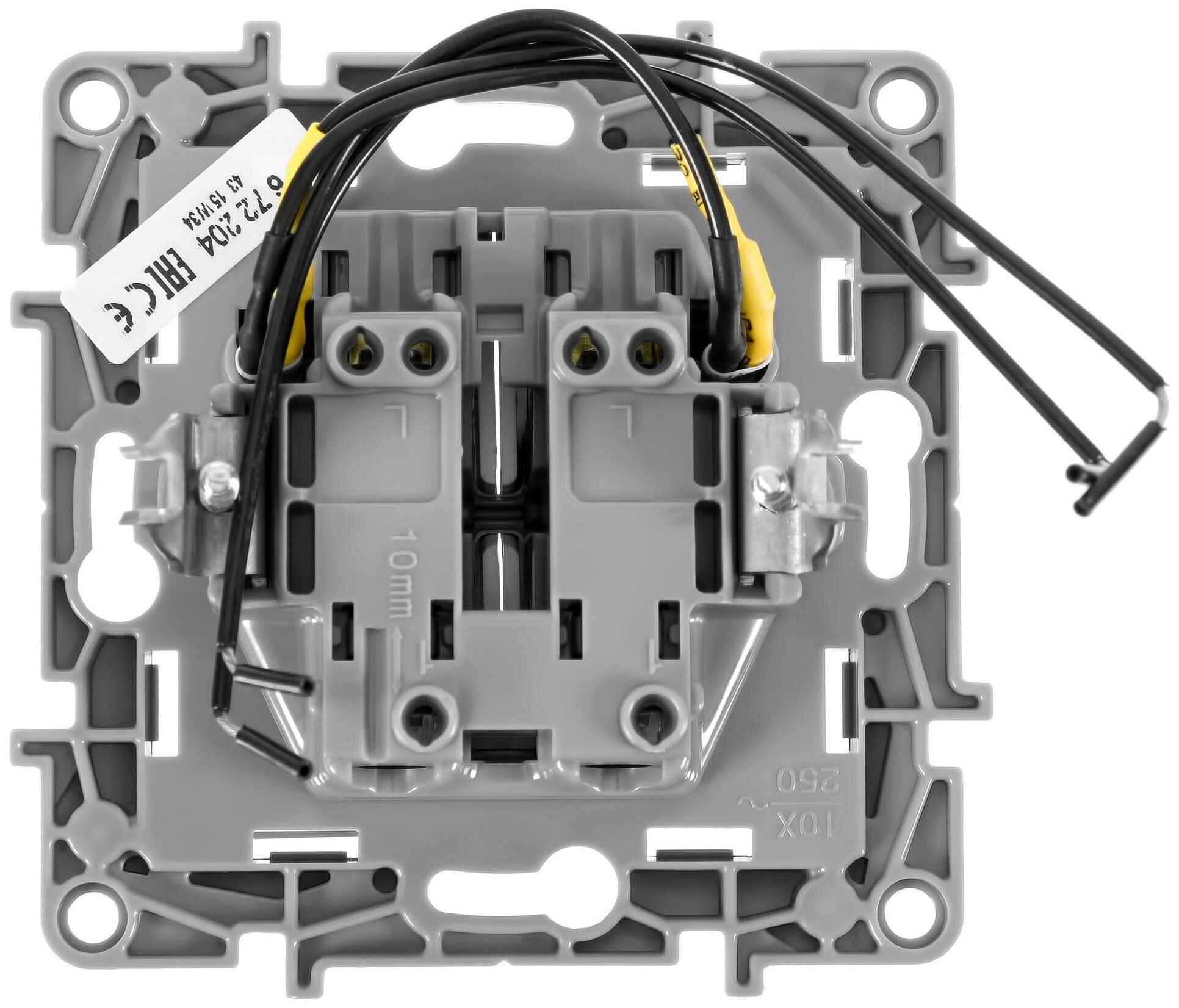

3. Поместить проводки в клеммы, предварительно сняв с них изоляцию на 1-1,5 см. Фаза вставляется в зажим, промаркированный буквой L, а два других провода — в клеммы со стрелками.
Внимание: если ваша модель совмещает два одноклавишных устройства, которые независимы друг от друга, подвести напряжение придется к обоим. Для этого нужна перемычка — сделать ее можно из обычного провода
4. Поместить механизм в установочную коробку, закрепить его по уровню.
5. Закрепить декоративную панель.
Установка двухклавишного выключателя Legrand Valena доступна всем пользователям. Не обязательно быть мастером: достаточно уметь пользоваться инструментом и знать, как снимать изоляцию.
Как установить выключатель света двухклавишный Legrand показано в следующем видеоролике:
Выключатель с двумя клавишами Legrand: как подключить
В многокомнатных квартирах и коттеджах с большим количеством осветительных приборов практически не устанавливаются одноклавишные выключатели. Их место прочно заняли приспособления на две кнопки, которые обеспечивают управление освещением даже в нескольких помещениях одновременно. Став обладателем подобной арматуры, пользователь зачастую задается вопросом о том, как подключить выключатель с двумя клавишами Legrand.
Схема монтирования и установки
Наиболее эффективная технология подсоединения кабелей к регулировщику света осуществляется самозажимными клеммами. ухклавишные устройства состоят из пары одинаковых конструкций в одном корпусе. Особенностью работы является то, что фазовые ритмы их объединены. Схема подключения двухклавишных выключателей Legrand предполагает, что когда один подает питание на свою группу потребителей электроэнергии, вторую клавишу можно нажать, с тем чтобы автономно отключить подачу фазы от другой группы пользователей (осветительные изделия, розетки).
Для монтажа понадобятся:
- бокорезы;
- отвертки (индикатор, плоская и крестовая);
- уровень.
Изначально отключается электричество на рабочем участке сети. Затем следует проверить индикатором отсутствие напряжения на выведенных концах проводов, подключаемых к Legrand. Задействуя плоскогубцы, зачищаются на необходимую длину концы кабеля (значение указано на трафарете Легранд). Используя зажимную конструкцию, фиксируются фазный и нулевые провода во включателе.
Он вставляется в коробку и при помощи отвертки закрепляется разжимными упорами. В ходе подключения уровнем проверяется горизонтирование. Затем устанавливаются защитные пластины и декоративный корпус (при наличии). Потребитель выбирает при монтаже положение «выключено» — верхнее/нижнее.
Для протяженных помещений
Когда нужно подключить пару подобных изделий для управления светом, например, в длинном коридор, галерее и пр., стоит учитывать некоторые особенности. Так, фаза подается на один проходной модуль. Применяя предварительно проложенную проводку и схему ее коммутации, задействуется режим, при котором освещение в жилых пространствах:
- может включаться первым 2-х клавишным прибором путем нажатия одной из них;
- выключаться устройством в противоположной части также нажатием одной половинки.
Алгоритм работает обратимо. Приведенные операции в том же порядке можно осуществлять, двигаясь в обратном направлении.
www.stroyservice.ru
Двойной выключатель
Двойной перекрестный выключатель, а также проходной содержат две независимые группы контактов. Они предназначены для управления освещением по двум отдельным линиям, не связанным между собой.
Фактически двухклавишный перекрестный выключатель представляет собой пару устройств, совмещенных в общем корпусе. Подключение каждой линии производится аналогично ранее изложенной инструкции. Целесообразно сначала сделать разводку к одному светильнику, а затем — к другому. При этом цепи подключений не должны быть связаны между собой. Система управления двумя источниками света становится сложной, когда применяется двойной перекрестный выключатель. Схема подключения не особенно сложная, но контактов много, и они могут создать путаницу. Если одни электрики смонтируют ее, то при последующем ремонте другие вряд ли разберутся с этой схемой.
Количество соединений в распределительной коробке значительно увеличивается, и возникает проблема — все спрятать внутри нее. Кроме того, маркировка кабеля также усложняется. В продаже можно найти двухклавишные выключатели Legrand. Модель довольно редкая и не всегда доступная. Электрики обычно стараются разделить подобную схему на две простые.
Выбор перекрестного выключателя
В магазине у покупателя могут возникнуть проблемы с выбором проходного и перекрестного выключателей. Внешне они похожи на устройство обычного типа, и их легко перепутать между собой. Главным отличием является количество контактов: у простого выключателя их два, у проходного — три, а у перекрестного — четыре. Если выбирается двухклавишная модель, в каждом случае количество клемм увеличивается вдвое.
Для открытой проводки приобретается накладная модель, а для скрытой — с утопленной коробкой. Подрозетники подбираются к выключателям сразу в магазине. Проходной и перекрестные устройства выбираются одинаковыми по внешнему виду и типу: поворотные, клавишные, рычажные или сенсорные. Мощность контактов у них должна быть не ниже, чем у нагрузки.
Что касается выбора изготовителя, хорошо себя зарекомендовали выключатели Legrand, хотя многих могут не устроить высокие цены.
Устройства являются оптимальным решением при управлении освещением из нескольких мест.
Инструкция по подключению перекрестного выключателя
Работа выполняется в несколько этапов:
- Разработка электрической схемы соединений.
- Прокладка штроб.
- Монтаж в стену распределительной коробки. Ее размеры должны обеспечить создание не менее 7 соединений, а также прохождение других проводов.
- Отключение подачи тока к месту установки автоматом в электрощите управления.
- Прокладка кабеля от распределительной коробки к щитку, выключателям и светильникам.
- Подключение нулевой жилы к контактам ламп.
- Подключение фазной жилы к контакту первого проходного выключателя, и далее согласно схеме. Провода между выключателями следует подключать строго парами.
- Подключение контактов с последнего ПВ к лампам через распределительную коробку.
Если подключения производили без маркировки, можно найти парные провода ПВ. Для этого сначала подключаются к сети крайние ПВ, а затем, переключая клавишу каждого, индикаторной отверткой находятся фазы на двух из четырех проводов, которые идут на выход. Остальные два провода следует подключить к его другой паре клемм.
