Принцип работы и технические характеристики трехполюсных автоматов

Вопрос 1

Зачем нужны 4-полюсные и 2-полюсные автоматы?

Ответ А

В электрических щитах, где разделены защитный ноль и рабочий ноль, как правило, для защиты трехфазной нагрузки используют четырехполюсные автоматы, а однофазной — двухполюсные. Защитный ноль при этом конструируют в виде сплошной шины, которая нигде не прерывается, а автоматы размыкают одну или три фазы и рабочий ноль.

Ответ Б

Во всех случаях, когда в линии после этих автоматов предусмотрены какие-то работы или техническое обслуживание. Все работы по ремонту и обслуживанию элементов электрической цепи должны проводиться при полностью отключенной магистрали. Т.е. теоретически хватит и на вводе установки (здание, дом), но если имеется сильное ветвление на независимые потребители (в доме это квартиры, на заводе — цеха), то устанавливать желательно на каждой линии. А вот внутри помещения — уже можно ставить однополюсные, для контроля конкретной линий.

Ответ В

Поскольку повреждение и старение изоляции возможны и в фазных и в нулевом рабочем проводниках, а УЗО реагирует на утечку на землю с любого из них, на отходящих линиях следует устанавливать двух- и четырехполюсные выключатели. Только в этом случае возможно методом поочередного включения линий найти неисправную цепь, в том числе и цепь с утечкой нулевого проводника без демонтажа вводно-распределительного устройства, а также возможно отключить неисправную цепь для обеспечения работы остальной части электроустановки. Примечание: в этом ответе, очевидно, делается акцент на возможную установку в этих цепях автомата+УЗО.

Ответ В1

Если во главе группы из нескольких АВ стоит УЗО, в случае его (УЗО) срабатывания, намного легче искать повреждение при двухполюсном АВ или АВ (Р + N). Да и ждать вызванного электрика проще, т.к. можно отключить АВ поврежденной линии. В случае же однополюсных АВ вся группа, находящаяся под защитой УЗО – обесточена. При этом, замечу, что п.3.1.17 к теме разговора отношения не имеет, т.к. в нем речь идет о предохранителе. Понятно, что установленный в N предохранитель, при срабатывании первым, оставит фазу на поврежденном потребителе.

Применение же двухполюсного АВ или АВ (Р + N) вполне вписывается в третий абзац п.3.1.18 «ПУЭ»: «Расцепители в нулевых проводниках допускается устанавливать лишь при условии, что при их срабатывании отключаются от сети одновременно все проводники, находящиеся под напряжением».

Ну и, если подведете под взрывоопасную зону: 7.3.99 «ПУЭ»: «Во взрывоопасных зонах класса В-I в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели».

Во взрывоопасных зонах класса В-I в двухпроводных линиях с нулевым рабочим проводником должны быть защищены от токов КЗ фазный и нулевой рабочий проводники. Для одновременного отключения фазного и нулевого рабочего проводников должны применяться двухполюсные выключатели («ПУЭ», 7-е издание, гл. 7, п. 7.3.99).

Изменение характеристик расцепления автоматов

Как упоминалось в начале статьи, все характеристики предохранительных автоматов приводятся при температуре окружающей среды в 30 градусов по Цельсию. Для того, чтобы узнать время срабатывания механических коммутаторов при других температурах, следует учитывать такие поправочные коэффициенты:

1.Kt – температурный коэффициент окружающего воздуха. На графике ниже можно проанализировать его значения. Чем выше температура воздуха, тем ниже значение данного коэффициента, а значит и снижается номинальный ток выключателя, то есть его нагрузочная способности. Или, иначе, чем холодней, тем меньше нагрузочная способность. По этойпричине в жарких помещениях возможно срабатывания автоматов даже без роста нагрузки.

2.Kn– коэффициент учета количества установленных автоматов в ряд. Когда в одном ряду уставлено несколько защитных автоматов, то они передают часть своего тепла остальным выключателям. На графике ниже представлена зависимость конвекции тепла от количества автоматов. Чем больше устройств в ряду, тем меньше их нагрузочная способность.

Для того, чтобы рассчитать электроток, в соответствии с температурой окружающей среды, нужно номинальный ток механического коммутатора умножить на приведенные выше коэффициенты.

Теперь рассмотри пример использования коэффициентов на практике. Допустим, распределительный щиток установлен на улице и к нему подключено 4 автомата:

  • вводной автомат типа ВА 47-29 С40 – 1 штука;
  • групповой автомат типа ВА 47-20 С16 – 3 штуки.

Температура окружающей среды – минус 10 градусов по Цельсию.

Находим поправочные коэффициенты для автомата ВА 47-29 С16:

1.Kt=1,1.

2.Kn=0,82.

Рассчитываем номинальный ток:

In=16*1,1*0,82=14,43 Ампер.

Следовательно, чтобы определить предельное время отключения защитного автомата типа С нужно использовать не соотношение I/In (I/16), а I/In* (I/14,43).

Принцип работы

В рабочем состоянии контакты выключателя находятся в замкнутом положении. Номинально допустимый ток свободно проходит через автомат по цепи. Если нагрузка превышает заданные параметры, происходит автоматическое отключение. При коротком замыкании автомат отключает сеть моментально.

Причиной перегрузки может быть одновременное подключение потребителей, когда их суммарная мощность, превышает расчетную мощность сети. Например, одновременное включение стиральной машины и бойлера, кондиционера, электрической плиты. Разъединение цепи из-за перегрузки продолжается дольше заданного периода.

При необходимости устройство может быть отключено в ручном режиме. В аварийной ситуации, даже если пользователь удерживает рукоятку на включение, автомат все равно отключит все полюса.

Какие данные можно найти в таблицах?

Ниже я приведу список всех данных, которые есть в таблице. По каждому параметру я приведу его название, обозначение и краткое пояснение, что это такое. Пишу вольно, как понимаю. Если нужно официальное определение, оно есть в ГОСТ  Р 50345-2010, который можно скачать в конце статьи.

Исходные данные:

  • номинальный ток In – это максимальный ток, который данный автоматический выключатель может проводить неограниченное время при контрольной температуре +30°С. ГОСТ Р 50345-2010 (п. 5.2.2)
  • тип тока мгновенного расцепления В, С, D – определяет диапазон токов срабатывания токов мгновенного (электромагнитного) расцепителя. ГОСТ Р 50345-2010 (п. 5.3.5)

Расчетные данные:

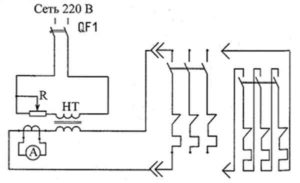

Условный ток нерасцепления (неотключающий ток) Int – испытательный ток, равный 1,13 In. При действии тока 1,13 In в течение условного времени из холодного состояния АВ не должен отключиться. Условное время – не более 1 часа для In не более 63 А, и не более 2 часов для In более 63 А. ГОСТ Р 50345-2010 (п. 8.6.1). Кстати, этот ГОСТ распространяется на АВ с In не более 125 А.

Условный ток расцепления It – испытательный ток, равный 1,45 In. При действии тока 1,45 In АВ сразу после испытания током 1,13 In должен выключиться в течение условного времени (менее 1 часа для In не более 63 A и менее 2 часов для In более 63 А). ГОСТ Р 50345-2010 (п. 8.6.1).

Проверочный ток – испытательной ток, равный 2,55 In. При действии тока 2,55 In из холодного состояния АВ должен отключиться за время от 1 до 60 с (In не более 32 А) или за время от 1 до 120 с (In более 32 А). ГОСТ Р 50345-2010 (п.8.6.1, п.9.10.1.2)

Нижний предел диапазона токов срабатывания электромагнитного расцепителя (В – 3 In, C – 5 In, D – 10 In). Время расцепления – не более 0,1 с. ГОСТ Р 50345-2010 (п.8.6.1).

Верхний предел диапазона токов срабатывания электромагнитного расцепителя (В – 5 In, C – 10 In, D – 20 In). Время расцепления – менее 0,1 с. ГОСТ Р 50345-2010 (п.8.6.1)

Важно уточнить, что 3…5, 5…10, 10…20 – это фактически два нижних предела, между которыми АВ МОЖЕТ сработать. Если ток будет выше второго значения или равен ему, АВ ДОЛЖЕН сработать.

Мощность, которую сможет пропустить через себя однополюсный АВ при номинальном рабочем напряжении Ue = 230 В и номинальном токе In

Расчет по формуле: P = Ue In.

Мощность, которую сможет пропустить через себя трехполюсный АВ при номинальном рабочем линейном напряжении Ue = 400 В и номинальном токе In (трехфазная сеть, нагрузка на номинале в звезде). Расчет по формуле: P = √3 Ue In.

Мощность, которую сможет пропустить через себя трехполюсный АВ при номинальном рабочем линейном напряжении Ue = 400 В и номинальном токе In (трехфазная сеть, нагрузка на номинале в треугольнике). Расчет по формуле: P = 3 Ue In.

Минимальное сечение медной токопроводящей жилы, которую может защитить однополюсный АВ, чтобы не допустить перегрева жилы выше +65°С. Для двухжильного кабеля, проложенного в воздухе (согласно ПУЭ, табл. 1.3.4, 1.3.6). Самый тяжелый случай. В конце статьи – интересное видео, там про нагрев кабеля и выбор автомата отлично сказано!

Номинальная отключающая способность

Наличие дугогасительной камеры не допускает прохождение тока по плазменному каналу заряда, не дает развиться пожару. Таким образом, контакты защищены от залипания и выгорания, а время аварийного отключения сети минимальное.

Выбирая модель нужно ориентироваться на то, для каких силовых линий понадобится автомат, чтобы обесточить сеть с подключенными к ней приборами. На корпусе имеется параметр, указывающий величину тока, которую автомат способен выдержать при коротком замыкании:

  • на отходящие линии в квартирных щитках достаточно 4,5 кА;
  • входящий в щиток кабель – 6 кА;
  • для распределительных устройств на вводе электролинии в дом – 10 кА.

Важно учитывать сопротивление проводки. Алюминиевый кабель обладает большим сопротивлением, чем медный

Поэтому для него подойдет защитный автомат на 4,5 кА, а на медный – 6 кА. По закону Ома, сила тока в проводнике обратно пропорциональна его сопротивлению.

Подключение двухполюсного автоматического выключателя

Перед тем как подключить автоматический выключатель необходимо разобраться с назначением данного устройства, его функциями и возможностями. Автоматический двухполюсный выключатель — это по большому счёту два однополюсных автомата собранных в едином корпусе. Согласно ПУЭ нельзя производить отключение только одного фазного провода или же нулевого, для обеспечения безопасного эксплуатации электроустановок. Данное устройство имеет несколько защит:

  • От короткого замыкания, то есть от резкого нарастания больших токов, которые возникают при этом в цепи;
  • От длительного повышения тока больше номинального, на заданную и чётко рекламированную величину.

То есть автомат отключится аварийно если он, допустим, рассчитан на рабочую силу тока равную 20 А, а в течение 20 минут через него будет протекать, например, 25 А в нём сработает тепловое реле, которое может препятствовать повторному включению. Только после того, как автоматический выключатель, а точнее, его тепловое реле, остынет до рабочей температуры будет возможность произвести повторное включение. А также автомат отключится если в отходящей цепи, то есть той которая пошла к потребителям, произойдёт короткое замыкание.

Для подключения выключателя нужно для начала определиться с источником энергии, то есть откуда он будет запитан. Установка автоматических выключателей в щитке будет осуществляться в любом случае тоже от автомата только с большим номиналом.

Известен источник, к которому можно подключить верхние контакты автомата, теперь нужно определиться с тем выдержит ли он все нагрузки и всех потребителей, которые будут подключены. Каждый электрический прибор имеет свои номиналы:

  1. Потребляемой мощности;
  2. Напряжения;
  3. Силы тока.

Читать далее: Светодиодные лампы ASD назначение виды лампочек и мнение о продукте

Каждый из них важен, но иногда на некоторых приборах может быть указаны только мощность и напряжение. Примерную силу тока можно определить и самому, для этого мощность электроприбора нужно разделить на его рабочее напряжение. Автомат питания стоит подобрать в соответствии суммы всех приборов которые будут к нему подключаться.

Например, если есть три электрических аппарата, которые будут в процессе своей работы потреблять по 5 А каждый, то автоматический выключатель должен быть немного с запасом на 20–25 А. Тогда протекающий рабочий ток будет равен 15 Ампер, при рабочем токе автомата 25. Все устройства будут работать в нормальном режиме, без перегрева.

И при аварийных режимах будут немедленно отключать всю цепь, тем самым обеспечив надёжную пожаробезопасность помещения. Полярность в цепях переменного напряжения не имеет значения, так что нет разницы к каким клеммам будет подключена фаза, а к каким ноль. В цепях постоянного тока, тоже часто используются двухполюсные выключатели. Один из выводов отрицательный, другой положительный, однако в бытовых условиях постоянное напряжение применяется очень редко.

Где используются выключатели

Трехполюсный автомат используют для защиты трехфазной сети или трех однофазных

Автомат предназначен для отключения электрической сети в случае превышения силы рабочего тока или при возникновении короткого замыкания. Выключатель трехполюсный устанавливают для защиты трехфазной цепи, или трех однофазных проводок. Прибор решает следующие задачи:

  • отключает номинальный ток в ручном режиме;
  • предотвращает пробой на участке цепи;
  • автоматически разрывает аварийные или перегруженные линии;
  • предупреждает несанкционированное отключение.

Подобные приборы массово используются на предприятиях, где для питания мощных агрегатов, станков и прочего оборудования необходимо напряжение в 380 вольт. Срабатывает 3 полюсный автомат при повышении номинальной нагрузки в любом из трех проводов цепи и одновременно их отключает.

Характеристики выключателей и их группы

Для автомата существует несколько важных характеристик, по которым выбирают автомат для разных нагрузок. Одна из них характеристика срабатывания автоматических выключателей.

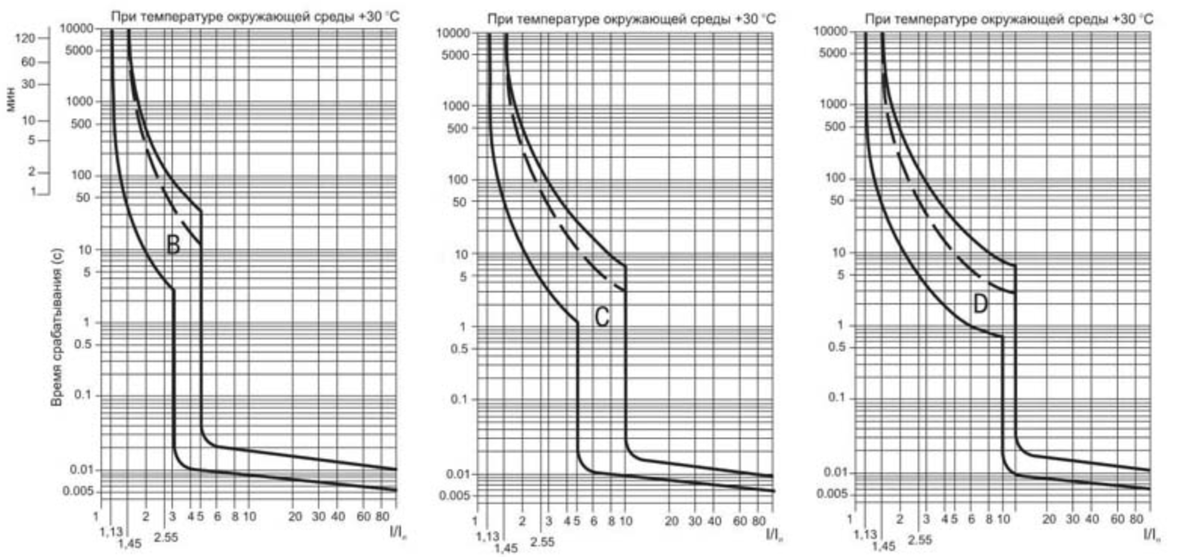

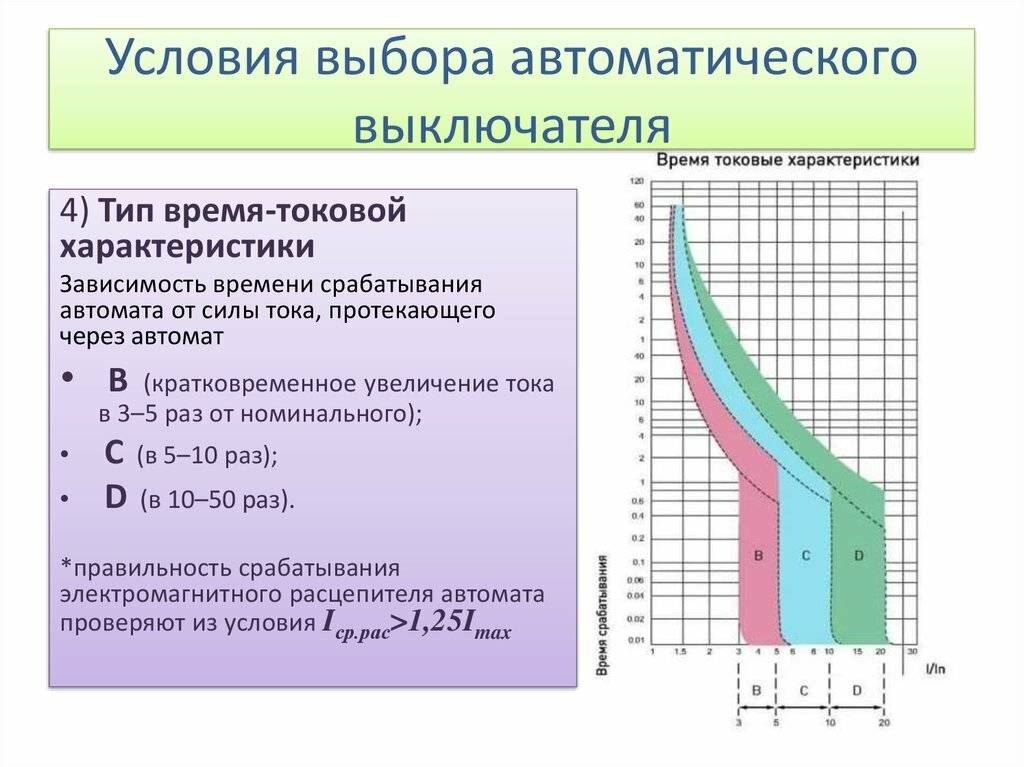

На графике№1 показаны различие время токовых характеристик 3 -х основных групп автоматов

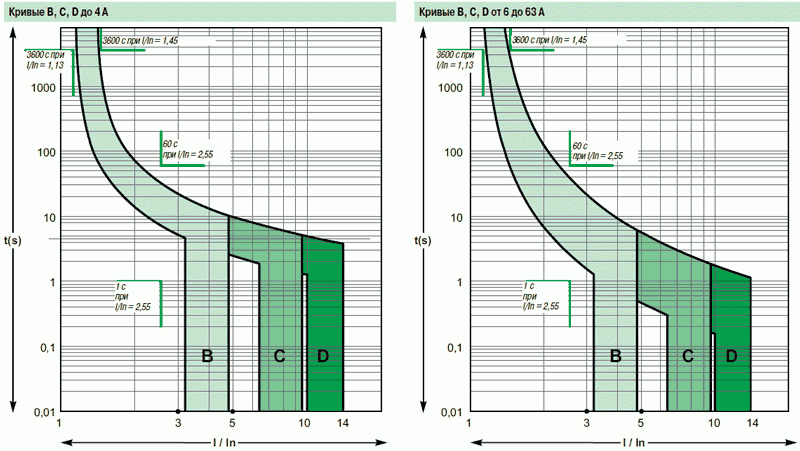

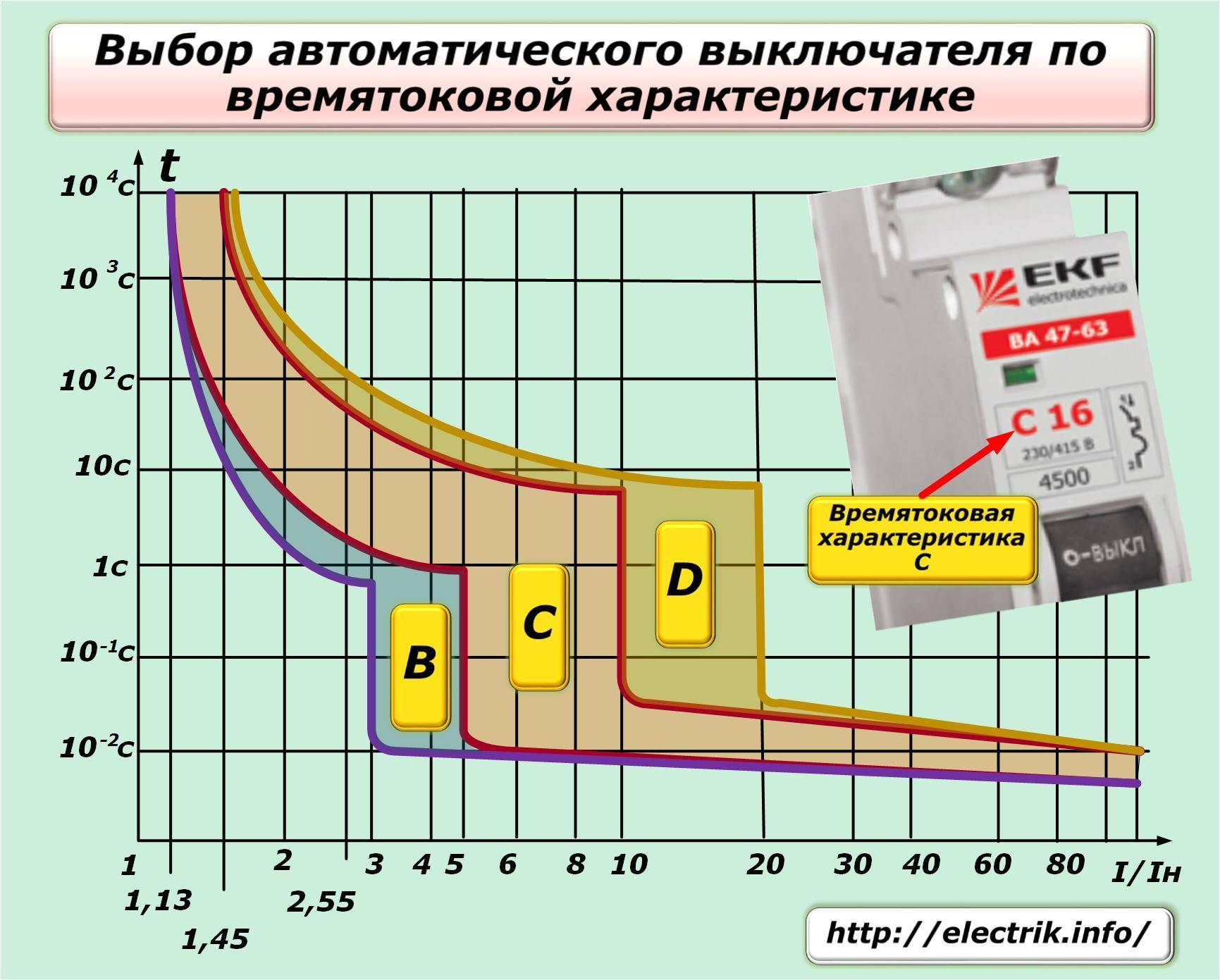

Кривая характеристики показывает, как время срабатывания автомата меняется от величины отношения тока через контакты автомата к номинальному его значению. Линия зависимости отображается графически. Например, автоматы одного номинала при разных характеристиках кривых автоматических выключателей имеют разное время отключения.Также на графике №1 отмечены прямоугольниками зоны действия тепловой защиты и электромагнитной защиты автоматов.

Разница между двухполюсным и однополюсным автоматом

Разница однополюсного и двухполюсного выключателя заключается в том, что в первом ведется наблюдение за техническими параметрами нескольких линий. Соответственно, отличие двух и трехполюсного в том, что в первом ведется наблюдение за двумя, а во втором — за тремя линиями. В момент превышения напряжения в одной аппарат защищает каждую линию. Второй же аппарат защищает лишь одну электролинию. При этом заменить двухполюсный автомат на несколько однополюсных нельзя из-за рычага выключения. Блокировка создана так, что при неполадке будут отключены обе линии. Кроме того, ток не испарится. Он проникнет в исправно работающий аппарат и может случиться возгорание.

Разница между двухполюсным и однополюсным автоматом

Достоинства и недостатки

Достоинства заключаются в надежной защите, возможности контроля мощности, легкости монтажа с обслуживанием. Главным преимуществом является обесточивание нескольких проводников вне зависимости от происшествия аварии в каком-то из них. Благодаря этому полностью убирается напряжение.

Вам это будет интересно Монтаж электросчетчика

Недостатки многополюсного защитного прибора заключаются в возможности кабельного пробоя электрическим током во время единовременного замыкания нескольких электросетей.

Обратите внимание! Также они заключаются в отключении питания электропроводки во время поломки теплового расцепителя, невозможности включения питания после аварийной поломки линии и чувствительности к механическим повреждениям

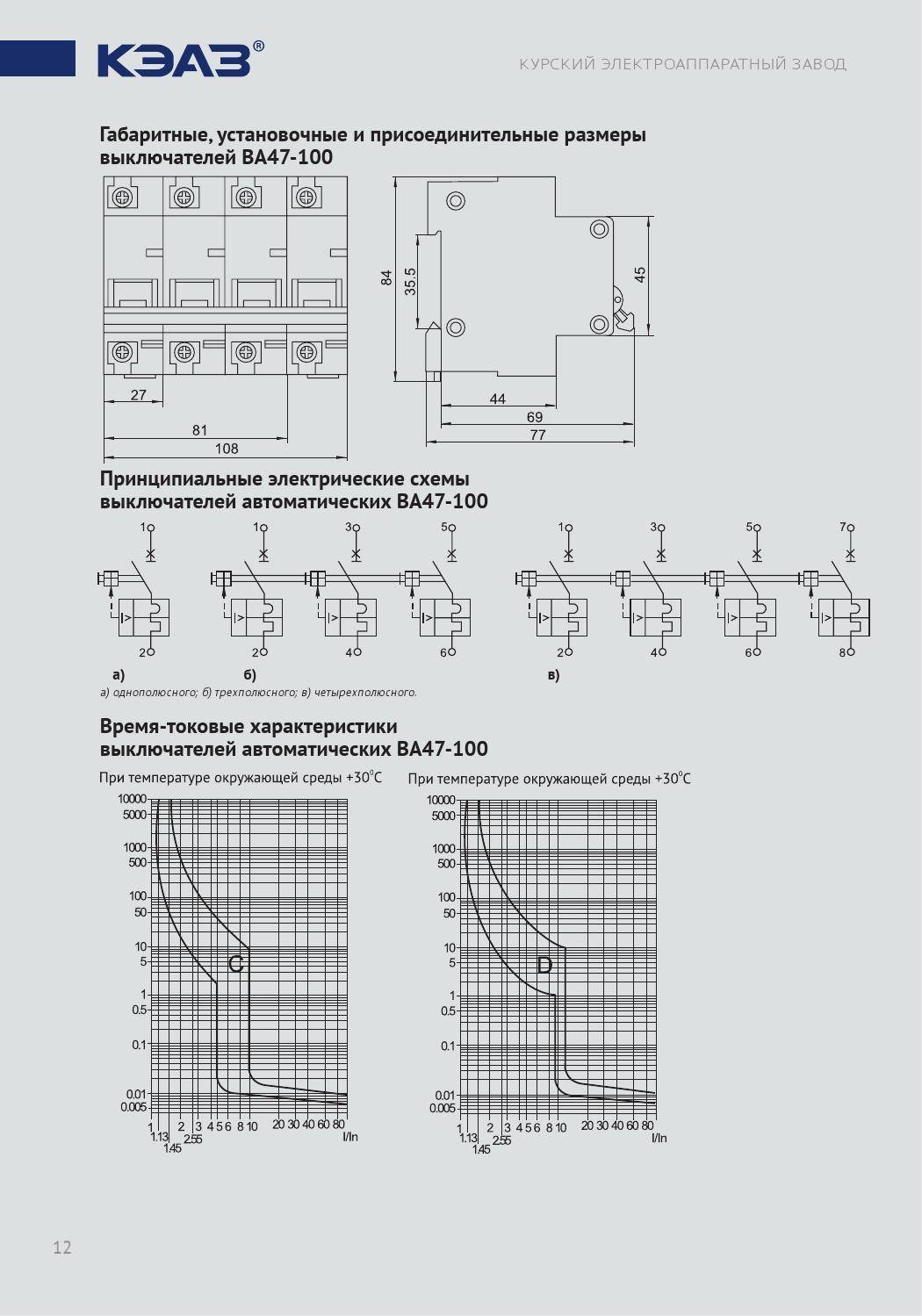

Технические характеристики

Технические характеристики двухполюсных автоматов различаются в зависимости от цены и производителя. Номинальное напряжение равно 240 ватт, номинальный ток равен от 6 до 63 ампер, число полюсов равно от 1 до 4, время-токовая характеристика имеет обозначение В, С и D.

Технические характеристики электрооборудования

Установка и схемы подключения

Двухполюсный автомат ставится по плану электрификации. Корпус до монтажа проверяется на наличие повреждений с деформациями. Работа ручки отключения должна быть качественной. При установке учитывается соединение медного проводника с помощью наконечника, соединение кабеля из алюминия при помощи концевой детали. Также учитывается верхняя группа стационарных автоматических выключателей, проводниковая заделка изоляционными трубками и защитной лентой, расстояние узлов и расположение дополнительного короба.

Автомат ставится на часть дин-рейки. Защелочная скоба вынимается при помощи плоской отвертки и ставится на рейку с крепежом. При монтаже применяется обычная схема. До счетчика ставится вводный выключатель, после него монтируется аппарат двухполюсного типа, а сверху подключается ноль с фазой. Снизу отводятся жилы к цепи. Чтобы объединить несколько устройств вместе, используются проводные медные перемычки. Окончание зачищается при помощи острого предмета и обжимается при помощи кримпера.

Обратите внимание! Во время установки аппарата работа должна производиться двумя специалистами в защитных резиновых перчатках после получения разрешения из жилищно-коммунального хозяйства. Подключение же должно производиться на щиток без повреждений в месте крепления

Сверху или снизу выполнять ввод

Очень важный вопрос, волнующий, как многих электриков, так и просто домашних мастеров: как подключить автомат, сверху или снизу? Чтобы на него ответить, придётся обратиться к регламентирующей документации, а именно — Правилам Устройства Электроустановок.

Пункт 3.1.6 гласит, что подключать автомат к электросети следует с той стороны приборы, с которой находится неподвижный контакт. Это означает, что напряжение в однофазной или трёхфазной сети должно находится на той стороне выключателя, которая не разрывает электрическую цепь. Пункт 3.1.6 относится ко многим разновидностям коммутационной техники. Это может быть не только одноконтактный, но и двухполюсный или трёхфазный автомат, а также дифференциальный пакетник или УЗО.

Узнать место расположения данного контакта можно только разобрав пакетник, что не совсем удобно при каждой его замене в квартире. Но конструкция всех автоматов практически одинакова, поэтому следует узнать где находится неподвижный контакт только на одном выключателе. И находится он сверху, соответственно подключение однополюсного или двухполюсного автомата должно выполняться тоже сверху.

Если же в руках оказался пакетник неизвестного производителя, то достаточно взглянуть на его корпус, а точнее — лицевую панель. В этом месте чаще всего на автомат наносят всю необходимую информацию такую как модель, класс точности, и схема подключения автоматического выключателя с точным расположением подвижного и неподвижного контактов.

Вывод: подключение автоматического выключателя к электросети должно выполняться сверху. Так гласят нормативные документы, которые позволяют избежать лишней путаницы

Но если посмотреть с технической стороны: существенна ли разница присоединения питающего кабеля? Ответ: нет, абсолютно не важно с какой стороны на пакетник подаётся рабочее напряжение. Исправно работать аппарат будет как с подключением сверху, так и снизу

Подключение двухполюсного и трёхполюсного автоматов

Принцип подключения двухполюсного и трёхполюсного автоматов точно такой же, как и в случае с однофазным пакетником. И если возник вопрос как подключить трёхфазный автомат, то следует выполнить все те операции, которые проводились с аппаратом, рассчитанным на однофазную сеть.

Точно также зачистить провода, обжать их с помощью наконечников и пресса и установить каждый провод на соответствующую неподвижную клемму, а потом зажать винтовым зажимом. Если трёхполюсный автомат монтируется на производстве где планируется дальнейшее подключение асинхронных или синхронных двигателей, то после монтажа следует проверить чередование фаз, применяя специальный прибор – фазоуказатель. Если фазы будут перепутаны, то двигатель начнёт вращение в противоположную сторону.

Если вы не знаете, как подключить двухполюсный автомат, то принцип его подключения такой же, как и при установке УЗО. Предусмотрены штатные места для подключённого фазного и нулевого проводов.

Сразу следует уточнить, что цена на монтаж однополюсных, двухполюсных и трёхфазных автоматических выключателей в Москве разная. Поэтому надо учитывать типы коммутационной аппаратуры, которая будет в будущем установлена в щитке.

Комментарии:

А я думал, что трехполюсный подключается как фаза-ноль-земля, а оно оказывается вот как… Век живи, век учись! А его можно использовать в щитке под однофазную сеть, если надо отключать сразу три контура?

Evgen, а зачем он тогда нужен? Запитай все три фазы через однополюсный выключатель и будут они тебе отключаться одновременно без проблем! И место на рейке сэкономишь.

А почему нельзя использовать трехполюсный выключатель в однофазной сети? Отключать одновременно фазу, ноль и землю? Если поставить его, например, на вводе в щиток. Мне кажется так правильнее.

Denis, а зачем тебе на вводе отключать землю? Трехполюсный выключатель нужен только в трехфазной сети, но использовать его в однофазной возможно, но нецелесообразно. Также нецелесообразно, как отключение заземления в приведенном вами примере

Ноль иногда отключить полезно-при перекосе фаз,в деревнях сплошь и рядом.А вот землю рвать надо ТОЛЬКО если есть разд.транс,и ПОСЛЕ него.
