Подключение трехклавишного выключателя: схема и конструкция

Правила внутреннего монтажа

Для начала нам нужно взять плоскую отвертку и аккуратно вскрыть клавишу выключателя. Откручиваем винты, которые расположены на крышке — корпус, отсоединяем корпус от механизма.

Рассмотрим как правильно подключить выключатель, используем механизм. У нас есть фаза L, куда приходит напряжение, другой отходящий на люстру.

Делаем зачистку провода на 1 см, вставляем в правильный по маркировке контакт приходящую фазу, затягиваем ее контактный винт и проверяем, как хорошо зафиксировался провод в механизме. Провод должен быть затянут крепко, но не перестарайтесь, это может повредить выключатель и впоследствии прибор может быть не пригоден.

Если же Вы не затянули провод, впоследствии при нажатии на клавишу контакт может отсутствовать или подгорать. С отходящим проводом мы проделываем такую же операцию, в соответствии с маркировкой на выключателе.

Мы подключили одноклавишный выключатель, справа и слева механизма есть ушки, с помощью которых выключатель фиксируется в отверстии, ослабляем ушки, устанавливаем выключатель в отверстие и затягиваем поочередно, закрутили немного одну сторону, перешли к другой, позже снова вернулись к первой. Проверяем надежность крепления, выключатель должен стоять крепко в стене.

На этом монтаж одноклавишного выключателя такого типа закончен.

Соединения проводов в распредкоробке

Итак, в распредкоробке у вас будет 5 кабелей. Нужно не запутаться и правильно соединить их жилы между собой.

Для этого всегда начинайте расключение с нулевых жил и жил заземления. Независимо от количества контуров и лампочек, все нули должны быть сведены в одну общую точку.

То же самое, относится и к заземляющим проводникам. На светильниках они подключаются к корпусу. Хотя в некоторых случаях их вообще может и не быть.

Быстрее всего соединение жил выполнить через клеммные зажимы Ваго. Для нагрузок под освещение это вполне хороший вариант.

Старайтесь выбирать расцветку жил согласно действующих правил. Нули — синие проводники, заземления — желто-зеленые.

Особо обратите внимание на то, что ноль не идет на выключатель, а поступает сразу напрямую в светильники. Через контакты трехклавишника должна разрываться только фаза

Осталось подключить фазные проводники. Начинать нужно с фазы приходящей по кабелю от вводного автомата.

Соединяете ее только с общим фазным проводником, идущим на центральную клемму трехклавишного выключателя и больше никуда. Тем самым вы запустите фазу на переключатель.

Далее соединяете три провода выходящих с клавиш, с тремя фазными проводами отходящих контуров на светильники. Делаете это тремя разными зажимами wago.

Если вы до этого промаркировали жилы, то легко распознаете какая клавиша какую лампочку будет отключать (туалет, ванная, прихожая и т.д.)

При правильной сборке в распредкорбке должно получиться 6 точек соединения.

Перед непосредственной подачей напряжения, необходимо еще раз проверить всю схему подключения 3-х клавишного выключателя. Если нет ошибок, то включайте автомат освещения и запускайте клавишами ваши светильники.

Конструкция и принцип действия двухклавишного выключателя

Конструкция двухклавишного выключателя достаточно проста. Он состоит из:

1. Двух клавиш (двигающиеся вверх-вниз части).
2. Корпуса (оболочки), который снимается перед началом выполнения работ с электричеством.
3. Клеммников (те места, к которым подводят напряжение или ток).

Редко третий элемент – клеммники – может заменяться в конструкции на винтовые зажимы. Отличие состоит в том, что первые долго и надежно держат провод, а вторые делают то же, но не зажимая провод, а закручивая его, поэтому первый вариант подключается проще и эксплуатируется дольше. Также в конструкцию может входить дополнительная подсветка – диммер, расположенная на каждой клавише. О подключении двухклавишного выключателя с диммерами читайте чуть ниже.

Внутри двухклавишного выключателя без подсветки находятся два провода, идущие параллельно друг другу и вход для фазы. Каждая из клемм, подходящая к клавишам, может независимо от другой размыкать либо смыкать контакт, вследствие чего включается одна лампа (часть ламп), вторая лампа, или все лампы вместе

.

Принцип действия выключателя заключается в вариативности степени освещения:

1. Можно включить только одну клавишу, чтобы загорелась одна лампочка (или первая группа светильников).
2. Есть возможность включить вторую клавишу – освещение изменится, так как одни части комнаты будут хорошо видны, а другие – немного затемнены.
3. Третий вариант – включение “на полную катушку” – в положении “вкл” находятся обе клавиши – тогда комната получает максимум освещения.

Кстати, некоторые двухклавишные выключатели состоят из двух изолированных друг от друга одноклавишных устройств. В таком случае принято называть их модульными.

Кроме внешней составляющей, такое приспособление также может выполнять функции экономии электроэнергии и создания разнообразной атмосферы. А еще двухклавишные выключатели увеличивают безопасность, так как при их установке в помещении уменьшается число точек с электрическим напряжением.

Перед началом работы по подготовке к подключению выключателя, предлагаем ознакомиться со схемой двухклавишного выключателя ниже:

Виды клемм для соединения проводов: советы по выбору

Схема подключения УЗО: инструкция, методы, ошибки

Плюсы от применения

Благодаря такой конструкции можно сэкономить на монтаже электропроводки, так как работа сконцентрирована в одном месте.

Отсутствие внешних повреждений — царапин, трещин, сколов. Провода новой проводки подключаются к распределительной коробке, концы их надежно изолируются специальными колпачками.

Использование трехклавишного выключателя с розеткой будет оправдано в том случае, если в вашем доме имеется открытая электропроводка. Разноуровневые потолки, арки, ниши требуют отдельного освещения. Эти два провода, нужно поочередно замыкать со всеми проверяемыми проводами.

Трехклавишный выключатель может включить трехсветную люстру как единое целое, но только все лампочки вместе или по отдельности, как это вам захочется. Схема сможет работать и при установке на выключатель нулевого провода, однако правильнее и безопаснее установить его на фазу в разрыве. В противном случае осветительный прибор всегда будет оставаться под напряжением, вызывая риск поражения током, при замене лампочек. Входной фазный L подключается со стороны одиночной клеммы, а выходные фазные L1.

Устройство и схема

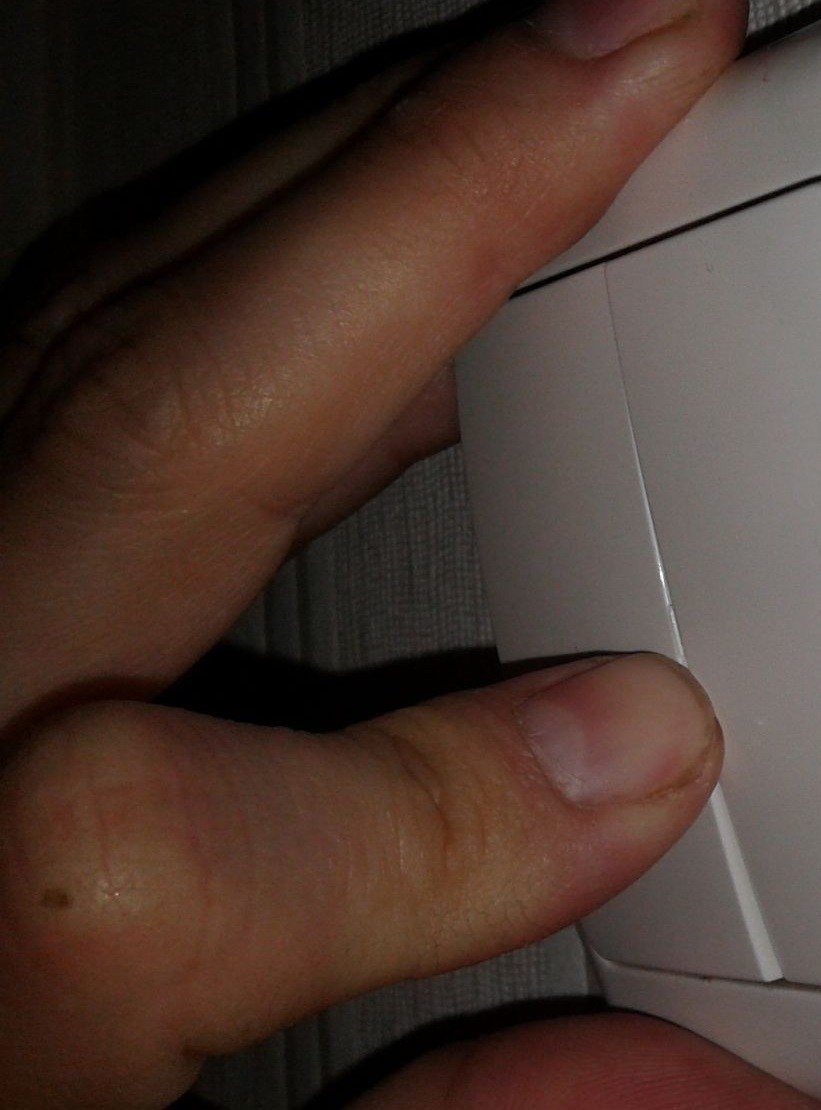

С другой стороны, трехклавишный выключатель позволяет сделать дом значительно комфортней. С его помощью вы сможете разделить свое помещение на несколько освещаемых зон. Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Три других жилы — к трем клеммам выключателя, находящимся напротив общего контакта с одного конца, и каждая жила на фазную клемму своего осветительного прибора одного из трех с другого конца кабеля.

Подключаем провода к распределительной коробке. Устанавливаем выключатель и розетку в ниши. Сфера применения Схема подключения Сфера применения Тройные выключатели применяются в тех случаях, когда необходимо разделить освещение на разные группы либо помещения. Однако те ограничения, которые накладывает типизированная сеть электропроводки в квартирах, вынуждает использовать выключатели с ограниченным числом коммутационных секций в механизме управления. Приходя к выключателю, фаза заходит на его нижний входной контакт и на этом контакте находится постоянно.

Схема подключения тройного выключателя

Критерии выбора При всем многообразии выключателей на рынке, рекомендуется придерживаться определенных пунктов: Модели с самозажимными клеммами. Площадь сечения каждой жилы кабеля должна быть не менее 0,75 мм2. Тройной выключатель: схема подключения к люстре L — фаза к выключателю красный ; далее фаза желтый, коричневый, розовый идет на три группы ламп люстры; N — рабочий ноль синий , идет сразу на люстру и разводится клеммником люстры по группам; PE — заземление желто-зеленый , подводится к корпусу люстры Таким образом, до того как подключить тройной выключатель, необходимо подготовить всю проводку.

Край клавиши прижимается пальцем к стене в положении выключено, другой, выступающий край подцепляется ногтем или плоской отверткой и тянется на себя. Например, в коридоре можно установить тройную модель, чтобы включать свет в кухне, ванной и туалете, либо же вместо кухни в самом коридоре. Остальные пять занимает процесс подключения.
Как подключить двухклавишный выключатель

https://youtube.com/watch?v=RWI_-tMXtDA

Переделка двойного выключателя в тройной прибор

Чтобы с наибольшей пользой использовать коммутирующие изделия, некоторые пользователи пытаются из двойного выключателя сделать тройной. Такая переделка не нуждается в особых усилиях и в больших затратах времени. Потребуется просто заменить двойной прибор новым образцом:

1. Приобрести в магазине выключатель с тремя клавишами.
2. Демонтировать старое двойное изделие.
3. На его место установить новый тройной переключатель.

Можно попытаться скрыть ее в толще стен, но процедура штробления связана с большими трудозатратами на проделывание канавок под кабель. Гораздо дешевле и проще проложить от розетки до коробки, а от нее до люстры отрезки пластикового кабельного канала. После его фиксации на стенах (крышки предварительно удаляются) отрезки провода прокладывают до нужных мест, а затем подсоединяют к свободным клеммам. По завершении монтажа останется закрыть кабельные каналы крышками и проверить выключатель на работоспособность

Трехклавишные выключатели – универсальные приборы, посредством которых удается существенно расширить функциональные возможности коммутирующих узлов.

Тумблер с подсветкой:

Тумблер главным образом является миниатюрным механическим выключателем или переключателем. Используется практически везде, где необходима электрическая коммутация (цепей управления в электронных и механических приборах и устройствах). Очень удобной разновидностью тумблеров достаточно часто применяемой в электронике, является тумблер с подсветкой. Такое устройство не только соединяет-разрывает цепь, но и имеет внутри себя лампочку служащую индикатором подачи напряжения в схему рисунок №1.

Рисунок №1 – Тумблер с подсветкой и его принципиальная схема.

Как подключить бра с выключателем-шнурком

Среди частных случаев монтажа электроприборов встречаются такие, как установка настенного светильника. Очень часто такие осветительные приборы комплектуются шнуровыми выключателями.

Настенные светильники, или бра, используются для организации точечного освещения помещения, чаще всего прикроватного в спальне. Бра может иметь одну или несколько лампочек, подключаться в сеть напрямую или быть запитанной от розетки, а также включаться посредством выключателей различного типа.

Как произвести монтаж осветительного прибора, управляемого клавишным настенным выключателем, вы уже знаете. Теперь разберемся, как подключить бра, зажигаемое посредством шнурового выключателя.

Принципиального различия между схемами с клавишным и шнуровым выключателем вы не найдете – нулевой провод светильника соединяется с нулевым проводом из распределительной коробки, а фазный провод идет сначала на выключатель, а затем на распределительную фазу. Визуально разница заключается лишь в том, что шнуровой выключатель монтируется обычно непосредственно в корпус настенного светильника.

Если устройство вашей бра предусматривает наличие двух и более лампочек, то фазные провода каждой из них подаются непосредственно на клемму выключателя, соединяясь в этой одной точке. От выключателя в питающую сеть идет уже один фазный провод.

Богатый ассортимент электрических устройств на современном рынке может озадачить кого угодно. Но вооружившись нашими советами, вы сможете не только подобрать подходящий для себя выключатель электрического освещения, но и грамотно установить его у себя дома.

Какие инструменты и материалы нужны

Для подключения трёхклавишного выключателя понадобятся следующие инструменты:

• электромонтажная отвёртка с плоским шлицом, размером 3,5–5 мм.;
• плоскогубцы.
• нож или стриппер для зачистки изоляции на проводах;

Фотогалерея: инструменты, необходимые для работы

Ножка отвёртки изолирована

Облегчает оголение проводов от изоляции

Электромонтажные пассатижи

Если выключатель устанавливается впервые, из расходных материалов понадобятся кабеля нужного сечения, распределительная коробка, установочный подрозетник, клеммники или изоляционная лента. При наружной проводке — кабель-канал, а при скрытой — гофрированный рукав и алебастр.

Фотогалерея: необходимые материалы

Клеммники применяются для соединения проводников

Места соединений скруткам изолируются изолентой

Установочная распределительная коробка

При наружной проводке применяется кабель-канал

Выключатель монтируется в подрозетник

Подрозетник закрепляется при помощи алебастра

При покупке выключателя стоит обратить внимание на код «IP», который, как правило, нанесён на упаковке. Состоит код из двух цифр, обозначающих уровень защищённости цоколя от влаги и пыли

Особенно важно это при установке прибора в ванной комнате или снаружи дома. Первая цифра обозначает степень защиты от пыли, вторая — от влаги, по 6-тизначной шкале

Для внутренних помещений достаточно IP 20, на улице или в санузле лучше установить выключатель с IP 66. Кроме того, на качественно изготовленном выключателе всегда обозначена схема подключения и отдельно выделена фазная клемма (стрелкой или латинской буквой L).

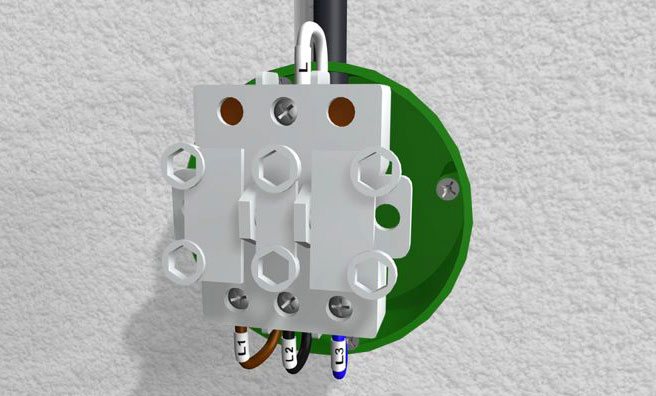

Схема подключения на тыльной стороне выключателя

Подключение проводов к выключателю

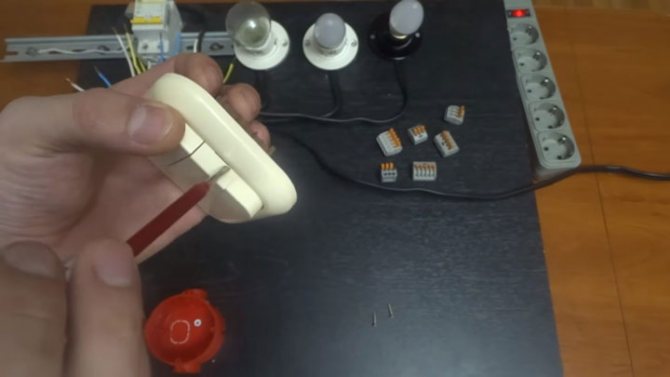

Снимаете клавиши с выключателя. Начинать нужно с центральной. Обычно под ней имеется зазор. Вставляете в него жало отвертки и с небольшим усилием отщелкиваете клавишу.

Остальные можно снять руками без применения отвертки.

Далее, по бокам, опять же отверткой, поддеваете фиксаторы и освобождаете декоративную накладку.

Должна остаться центральная часть выключателя с 4-мя контактами. Один сверху и три снизу.

Не всегда верхний контакт может располагаться по центру, имейте это ввиду.

На эту одиночную клемму должен приходить общий фазный проводник питания с распредкоробки.

К трем нижним подключаются провода отходящие на лампочки, то есть на отдельные контура №1, №2, №3.

Для подключения вам понадобится 4-х жильный кабель ВВГнГ-Ls 4*1,5мм2. Из распаечной коробки в штробе, спускаете его в подрозетник, где должен монтироваться выключатель. После чего начинаете подключение проводов.

На общую центральную клемму подсоединяете фазный проводник.

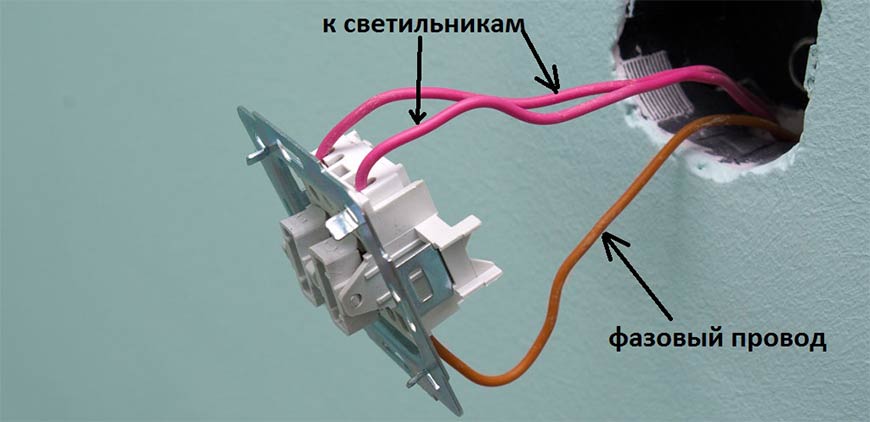

На отходящие контура, к нижним клеммам подключаете оставшиеся три жилы. Для того, чтобы не запутаться в дальнейшем, лучше их промаркировать.

Вставляете выключатель в монтажную коробку и закрепляете его там. Клавиши ставите на место в обратном порядке, начиная с крайних. Просто защелкиваете их обратно на свои места.

При этом обратите внимание на расположение клавиш. Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз

Правильным считается положение, когда освещение включается при нажатии клавиши вверх, а отключается при нажатии вниз.

Теперь необходимо произвести правильное расключение всех проводов в распредкоробке.

Ошибки при подключении

1

Дело здесь может быть в том, что вы попросту перепутали фазу и ноль на розетке. И соответственно запустили перемычкой на общую клемму выключателя не фазный провод, а нулевой.

При помощи индикаторной отвертки еще раз перепроверьте куда приходит фаза.

2

Зачастую некоторые электрики заводят отдельную проводку на розетку и отдельную на выключатель. В итоге у вас в блоке может оказаться два питания одновременно. И собрав схему по вышеприведенному руководству, можно ненароком создать короткое замыкание.

3

Как только ее включаете, все работает как надо. Тут все дело в неправильном подсоединении фазы. Вы ее запустили на выходной контакт третьей клавиши, а не на общий вход.
Опять же все решается проверкой индикатором.

4

Начинаете проверять напряжение на контактах, а индикаторная отвертка вместо одной приходящей фазы показывает три! То есть светится на всех трех контактах одновременно. Как такое возможно?

А дело в том, что выключатель в этом случае разрывает не фазу, а ноль!

Вот и получилось, что там где раньше была фаза, образовался ноль. Зачастую разобраться в щитовых бывает не просто даже самим монтерам.

Индикатор при этом светится на контактах, потому что вкручены лампочки в патроны. В итоге цепь получается замкнутой через нить накаливания.

Выкрутите все лампы и еще раз проверьте фазные проводники. Свечение на трех фазах должно исчезнуть. Для правильного подключения здесь уже нужно найти общий ноль и именно его подкидывать на центральный контакт нового трехклавишного выключателя.

А лучше всего найти причину в щитовой, пригласив профессионального электрика и восстановить нормальную схему электроснабжения.

5

Многим кажется удобным — нажал клавишу и пропал свет в розетке. Так делать не рекомендуется. Связано это с тем, что обычно через контакты розетки подключают мощную нагрузку, например фен 1,5-2кВт.

А ведь через нее еще можно подключить тройник или удлинитель! Контакты выключателя на ток такой величины и продолжительности вовсе не рассчитаны. В итоге, через некоторое время, у вас исчезнет напряжение во всем блоке, если не случится еще раньше пожар.

Источники — https://cable.ru, Кабель.РФ

Ошибки подключения

Подвод фазного провода с верха выключателя считается ошибкой, требующей переделки

Перед тем как заменять выключатель трехклавишного типа у себя в квартире, желательно ознакомиться с характерными ошибками, совершаемыми при проведении этой операции. Основные нарушения в подключении нового прибора:

• Фазный провод подводится не снизу, а сверху выключателя, что считается недопустимым и потребует переделки.
• Выключатель встраивается не в фазную линию, а в нулевую цепь. Это является грубейшим нарушением требований ПУЭ и может привести к несчастному случаю (удару током).
• Отходящие от выключателя провода подсоединяются к осветительному прибору не через распределительную коробку, а напрямую.

Последнее нарушение приведет к неудобству перераспределения отдельных осветительных групп, когда появится необходимость, например, при ремонте или замене люстры.

Советы по выбору

Выбор трехклавишного выключателя будет зависеть только от ваших пожеланий

Но при его выборе вам необходимо обращать свое внимание на следующие детали:

1. По верхней стороне изделия не должны находиться заусеницы. Они могут свидетельствовать о не качественности товара.
2. Клавиши должны работать без заедания.
3. При его включении или отключении вы должны отчетливо слышать щелчки.
4. С обратной стороны изделия должна быть схема подключения изделия.
5. Все клеммы должны работать нормально.
6. Трехклавишный выключатель должен иметь стычные клеммы. Они значительно упрощают процесс монтажа.

https://youtube.com/watch?v=SeButfrGrpA

Как правильно выбрать трехклавишный выключатель?

Главный совет в таком вопросе — это остерегаться дешевых китайских поделок. Причем только при выборе тройного выключателя, а электротоваров вообще. Во всем остальном следует полагаться только на свой вкус и финансовые возможности. На современном рынке выбор трехклавишных устройств настолько богат, что подобрать их под свой интерьер не составит никакого труда.

Тройные выключатели бывают нескольких видов:

• проходные;
• с индикаторами.

Проходные устройства чрезвычайно удобны для установки в длинных помещениях (коридорах, проходах или на различных этажах). Принцип работы таких устройств прост: на входе в коридор освещение включается при помощи одного прибора, а на выходе свет отключается другим прибором. Не нужно ходить во тьме и искать как включить свет.

При выборе тройного выключателя следует ориентироваться на несколько простых правил:

• перед приобретением следует внимательно осмотреть устройство — на поверхности не должно присутствовать никаких заусенцев, повреждений, изменения окраски;
• клавиши должны ходить легко и четко, издавая при этом легкие щелчки;
• на обратной стороне прибора обязательно должна присутствовать схема подключения;
• клеммы контактов должны вращаться без труда и надежно прижимать провода;

Выключатель отключает ноль, а не фазу

Вторая частая ошибка – подключение через выключатель не
фазного проводника, а нулевого.

Одноклавишник, равно как и другие виды выключателей
света, всегда должен разрывать именно фазу. Делается это для вашей же
безопасности, чтобы при замене лампочки в патроне или ремонте люстры, вас не
ударило током.

При этом обратите внимание, что даже если вы изначально
все сделали правильно, прежде чем лезть к контактам светильника после
отключения света, всегда проверяйте отсутствие напряжения индикаторной
отверткой. Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия

Как такое возможно, спросите вы?

Даже без вашего участия. Как такое возможно, спросите вы?

Дело в том, по истечении времени, фаза с нолем могут
поменяться местами. Даже без вашего участия. Как такое возможно, спросите вы?

В итоге в квартире во всех распредкоробках фаза с нолем
автоматически поменяются местами. И выключатель света, который первоначально
был подключен верно, начнет разрывать нулевой провод.

Поэтому правило “отключил – проверь отсутствие напряжения”
– залог вашей безопасности.

При установке выключателя в монтажную коробку обращайте
внимание на положение клавиши при включении и отключении света. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался. По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался

По рекомендациям выключатель должен стоят так, чтобы при нажатии клавиши вниз – свет выключался, а вверх – наоборот включался.

Считается, что в аварийной ситуации гораздо проще
дотянуться рукой и нажать на клавишу вниз, тем самым прервав электричество. То
же самое касается рубильников и модульных автоматов в щитовой.

“Стоит – работает. Лежит – не работает!”

Справедливости ради нужно сказать, что четко прописанных запретов ставить выключатель света каким-то определенным способом и никак иначе, не существует. Помните, что это всего лишь рекомендация.

И все определяется в первую очередь маркой и
производителем изделия.

Трёхклавишный выключатель: удобство и экономия электричества

Трёхклавишный выключатель позволяет сэкономить до трети электроэнергии. Устройство представляет собой достаточно простой прибор, внешне отличающийся от одно- и двухклавишных моделей лишь количеством клавиш. В отличие от простых выключателей в трёхклавишной модели есть три группы контактов для фазы и ноля. Главное — не спутать их при подключении.

Подготовительные работы включают:

• обязательное обесточивание сети;
• распределение проводов (ноль, фаза);
• поиск фазы (используется отвёртка-индикатор).

Если старый выключатель вышел из строя или в помещении был произведён ремонт, возникает необходимость в подключении нового выключателя. Прежде чем приступить к установке, нужно купить сам выключатель.

Выбор и покупка трёхклавишного выключателя

Рекомендуется приобретать оборудование только известных компаний. Это гарантирует длительную эксплуатацию изделия и его безотказную службу

При покупке рекомендуется уделить внимание следующим деталям:

клавиши должны включаться с характерным щелчком, не западать;
поверхность выключателя должна быть гладкой, ровной;
на задней стороне должна быть схема подключения к электрической сети;
важно проверить степень защиты, удостовериться в возможности подключения изделия в конкретном помещении.

Степень защиты обозначается как IP и состоит из двух чисел (от нуля до шести). Первая цифра отвечает за защищённость от пыли, а вторая — за водозащиту. Чем выше цифра, тем надёжнее защита. Для жилых комнат подойдёт выключатель с показателем IP 20. Если в помещении высокая влажность (ванная, баня) или повышенное количество пыли (чердак), то показатель IP должен быть не менее 44. Электромонтажные работы вне помещения требуют установки выключателя с IP 65.

Схема подключения

Производством электрооборудования занимаются отечественные и зарубежные компании, но схема подключения трёхклавишного выключателя всегда одинакова.

Общая схема поможет правильно подключить любой трёхклавишный выключатель

Набор необходимых инструментов

Для подключения понадобятся инструменты, большинство из которых есть в каждом доме или квартире:

• кусачки и пассатижи;
• крестовые и плоские отвёртки (в зависимости от особенностей изделия);
• отвёртка-индикатор;
• изолента;
• шуруповёрт;
• нож или стриппер (инструмент для удобного снятия изоляции).

Провеяем качество монтажа

Промежуточная проверка надежности клемм, соответствия проводов и маркировок, отсутствия сгибов, сломов должна проводиться на каждом этапе работы. Контрольная проверка заключается во включении электричества в квартире и поочередного включения каждой клавиши.

Если свет опять погас, появились искры, неприятный запах или одна клавиша запускает сразу несколько ламп, необходимо вновь разобрать устройство и проверить подключение проводов.

Фотографии трехклавишных выключателей привлекают своей современностью и многофункциональностью, поэтому неудивительно, что многие хотели бы заменить новыми моделями старые экземпляры. Если Вы из их числа, то можете приступать к осуществлению задуманного – вся необходимая информация, подкрепленная схема и рекомендации.

Где лучше устанавливать?

Очень удобно устанавливать такой блок в тех местах, где не требуется постоянное подключение электроприборов к розетке.

Перед тем, как подключить двойной выключатель для коридора и расположенного рядом совмещённого санузла (ванная комната с туалетом), подумайте, а не установить ли общий блок с розеткой? Одна клавиша включает свет в коридоре, вторая в санузле, а розеткой можно воспользоваться для подключения фена, электродрели, пылесоса, зарядки мобильного телефона.

Блок, в котором розетка с выключателем на одну клавишу, подойдёт для установки в гаражах, сараях, подвалах, сторожках, бытовках и других хозяйственных постройках. В этом случае достаточно одной клавиши выключателя, чтобы загорелась лампа в помещении, а розетка пригодится для подключения электроинструмента, чайника, вентилятора или радио.

В других комнатах (зал, кухня, спальня, детская) подключение совмещённого блока розетка-выключатель вряд ли окажется целесообразным. Он не будет иметь того эстетичного вида, чтобы вписаться в общий интерьер. Ведь выключатель освещения, как правило, устанавливается при входе в комнату. Представьте, как будет некрасиво, если сюда же, к розетке, протянется шнур телевизора, компьютера, холодильника или кондиционера.

Поэтому перед тем, как подключить блок, совмещающий розетку с выключателем, хорошенько подумайте, где вы хотите его поставить, и нужен ли он там.

Конструктивные особенности прибора

Каких-либо существенных отличий трехклавишных выключателей от одно- и двухклавишных нет. Как и приборы других конструкций, тройные выключатели состоят из двух следующих частей:

• рамки;
• клавиш;
• привода клавиш.

Тройной выключатель с розеткой удобен тем ,что совмещает в себе одновременно два электроприбора Рамка и клавиши изготавливаются из особого, устойчивого к воздействию высоких температур пластика. Крепление рамки к механизму осуществляется посредством защелок, реже — винтов. Если прибор внутреннего исполнения, то сам прибор погружается в подрозетник и фиксируется в нем при помощи распорок.

Главными частями рабочего механизма считается привод с подсоединенными контактами и сами клавиши из пластика. В выключателях с тремя клавишами имеется 4 контакта, из которых 3 направляются к источникам света, а один — к питающему проводу. Обычно в устройствах устанавливаются медные контакты, а толщина их подбирается в зависимости от сетевой силы тока.

На всех элементах выключателя производители обычно делают соответствующие обозначения — максимальную силу тока и рабочее напряжение. Для еще большей экономии многие производители выпускают выключатели, совмещенные с розеткой.

Требования безопасности

При выполнении работ надо соблюдать главное правило: все работы выполняются на обесточенном оборудовании. Если проводка монтируется с нуля, то подключение к распредщиту надо выполнять в последнюю очередь.

Если выполняется реконструкция существующей системы освещения, для обеспечения безопасности необходимо:

• отключить соответствующий автоматический выключатель в щите, определив его по схеме или маркировке;
• создать видимый разрыв, отключив провод от клеммы автомата – это исключает ошибочную подачу напряжения;
• проверить отсутствие напряжения НЕПОСРЕДСТВЕННО НА МЕСТЕ РАБОТ.

Повышению безопасности способствует применение изолированного ручного инструмента. Надо следить, чтобы изоляция рукояток не была повреждена или изношена.

Демонтаж выключателя света

Иногда у вас могут возникнуть такие потребности, как снять выключатель света со стены или как разобрать выключатель света. На самом деле, если вы уже разобрались с тем, как установить выключатель света, данные задачи не вызовут у вас больших проблем. Вы легко справитесь с ними, вооружившись простой, а лучше индикаторной отверткой. Тем не менее, рассмотрим краткий алгоритм данного процесса.

Важно! Перед началом работы не забудьте обесточить домашнюю электрическую сеть

1. Снятие клавиши выключателя света и демонтаж лицевой панели выключателя. В зависимости от конструкции выключателя эти процессы могут происходить по-разному.
2. Изъятие механизма выключателя из гнезда (подрозетника). Для этого ослабляем винты, регулирующие распорки (пункт 7 алгоритма установки выключателя), и аккуратно вытаскиваем «внутренности» выключателя, освобождая себе доступ к проводам.
3. Разъединение контактов выключателя света и проводов. Опять-таки, в зависимости от конструкции выключателя, зафиксировано их соединение может быть винтами или клеммами.

Теперь ваш выключатель разобран и демонтирован.
