Как пользоваться мультиметром: проводим измерения

Мультиметры аналоговые и цифровые

Еще сравнительно недавно все измерения проводились аналоговыми приборами, представляющими собой универсальные тестеры. Все полученные данные отображались на стрелочной шкале. Измерительные кабели подключались в специальные разъемы, а управление разделялось на несколько групп. Переключения режимов осуществлялись с помощью кнопок, пределы измерений выставлялись рукояткой, а нулевая отметка устанавливалась отдельной ручкой.

В таких приборах полностью отсутствовала автоматика, а изменения точки отсчета происходили в соответствии со степенью разряда батареи. Как пользоваться стрелочным мультиметром успешно решалась в школе на уроках физики.

Аналоговые тестеры обладали достаточно низкой погрешностью измерений и выдавали довольно точные результаты. При этом, взгляд на шкалу направлялся строго перпендикулярно по отношению к стрелке. Однако данное оборудование отличалось сложностью управления и требовало определенных практических навыков. Использование универсальной шкалы не давало возможности получения мгновенного результата. Приходилось самостоятельно выполнять перевод величин в соответствии с выставленными пределами измерений.

Существенным недостатком считалось отсутствие какой-либо защиты от перегрузок. В случае неправильного подключения прибор сразу же выходил из строя. С тех пор как появился цифровой измерительный тестер, аналоговые устройства постепенно отошли на второй план. Решение задачи, как правильно пользоваться мультиметром, значительно упростилось.

С помощью этих устройств стало возможным не только измерение основных величин, но и выполнение множества дополнительных задач. Они успешно справляются с замерами температуры, тестированием радиодеталей, поиском скрытой проводки и другими функциями. Сравнительно низкая стоимость сделала эти приборы доступными для широкого круга потребителей.

Оба типа устройств принципиально различаются между собой. Цифры, выводимые на дисплей мультиметра не относятся к прямым показаниям на данном участке. Они лишь отображают результат, полученный путем вычислений. Измеряемая величина в нужном режиме поступает в интегральную схему, а затем, при участии встроенного микроконтроллера, данные выводятся на экран. Это окончательный результат, не зависящий от настроек нулевой отметки, разряда батареи и человеческого фактора – глазомера.

В отличие от цифровых мультиметров, аналоговые устройства подключаются напрямую к измеряемому участку. Все сигналы переводятся непосредственно в электрический ток, воздействующий на рамку стрелки и отклоняющий ее в магнитном поле.

Правила по работе с цифровым мультиметром

Инструкция по применению, как пользоваться мультиметром dt должна быть прочтена перед началом работы, особенно если опыта проведения измерений у вас совсем немного. Если же и после этого вы не можете полноценно работать с прибором, то посмотрите видео на нашем сайте, где в подробностях будет рассказано о том, как нужно правильно и аккуратно применять данное устройство.

Как правильно использовать мультиметр инструкция для чайников видео

Для того чтобы можно было измерить с помощью мультиметра напряжение не нужно ничего особенного. Не требуются разного рода переключения в цепи и прочее. Главным правилом в данной ситуации есть то, что нужно постараться максимально точно определить приблизительную величину, а также вид напряжения, которое вы собираетесь измерить. Итак, вставьте соответствующие щупы в розетку и затем легонько коснитесь клемм розетка. Когда произойдет прикосновение, то нужно успеть зафиксировать те показания, которые показывает прибор.

Если вы еще чайник, то научившись пользоваться мультиметром DT832B, DT830, DT838 позволяют каждому желающему измерить силу постоянного тока

Очень важно в данной ситуации правильно установить щупы. Иначе начинает срабатывать предохранитель, который потом нуждается в немедленной замене, чтобы не произошло более серьезных поломок и прочего

Стоит отметить, что режимом для измерения силы тока желательно работать не более 15 секунд. Предел для измерения нужно обязательно установить хотя бы с минимальным запасом. После того как будут установлены щупы, потребуется разъединить цепь и подключить сам прибор — обязательно последовательно.

Для того чтобы получить возможность определить активное сопротивление того или иного элемента, нужно сначала отключить его от цепи, затем подключить мультиметр параллельным путем. Если вы неправильно установите максимальную величину, то в данной ситуации это не приведет к поломке цифрового устройства. Если же это случится, то вы увидите на экране несколько единиц и не более.

Видео обзор мультиметра DT-830D. Инструкция по применению для чайников

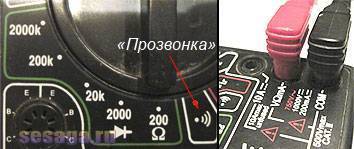

Для того чтобы можно было без проблем прозвонить цепь, установите переключатель на мультиметре в режим прозвони, а затем аккуратно замкните щупы. Прибор обязательно должен издать достаточно громкий звуковой сигнал, а потом вывести на экран показание, которое будет максимально близким к нулю. Подобная процедура, как правило, проводится для того, чтобы узнать, рабочий ли тестер и можно ли пользоваться мультиметром. В той ситуации, когда тестируемая цепь будет целой, то прибор издаст определенный звуковой сигнал, а затем покажет на своем экране величину сопротивления. Если же в цепи будет наблюдаться обрыв или прочая поломка, то цифры, на экране покажут повышение. В некоторых случаях могут показаться только единицы и больше ничего. Некоторые, более современные модели могут показать в случае не целостности цепи специальную аббревиатуру «O.L».

Обязательно требуется проверить работу устройства. Для того чтобы это сделать, нужно параллельно к розетке дополнительно подключить еще и вольтметр. Затем достаточно сверить те показания, которые покажет вольтметр и мультиметр. Для того чтобы можно было проверить насколько правильными являются измерения силы тока, нужно снять показания постоянной нагрузки прибора и еще дополнительно амперметром.

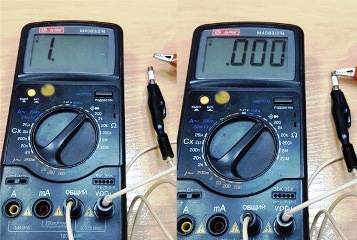

Если на экране вы увидите единицу, то это может значить только одно: предел был выставлен неправильно, то нужно заново повторить всю процедуру проверки работы цифрового тестера. Иногда может загореться батарейка — это значит, что для нормального функционирования прибора, ее потребуется немедленно заменить.

Как пользоваться мультиметром: инструкция по применению dt- 830b, dt-832, dt-838 для чайников, следует обязательно изучить перед тем, как вы начнете применять прибор для работы. Если же после того как вы прочитали инструкцию по применению, у вас остались какие-то вопросы, то можете посмотреть на нашем сайте видео, где вы сможете получить быстрые ответы.

Выбор мультиметра. Советы начинающим видео

Цифровой мультиметр DT может только на первый взгляд показаться очень сложным прибором, на самом же деле все очень просто. Необходимо иметь минимальные знания для его применения и быть при этом максимально аккуратным. Если соблюдать все пункты инструкции по применению, то такой прибор вы будете использовать на протяжении многих лет, и при этом в его работе не произойдет никаких сбоев или же неполадок.

Классификация

Приборы классифицируются на 2 группы — аналоговые и цифровые. Различаются они набором функций, точностью измерений, устойчивостью к помехам, удобством применения.
С помощью тестера можно найти:

силу и напряжение тока;
сопротивление участков цепи и отдельных элементов;
емкость конденсаторов;
индуктивность катушек;
температуру.

Для ремонта электронной или цифровой техники мультиметры просто незаменимы. Приборы помогают быстро обнаружить поломку и исправить ее.

Аналоговые

Представляют собой стрелочные тестеры, состоящие из чувствительного магнитоэлектрического измерителя, добавочных резисторов и шунтов. Информация передается на градуированную шкалу при помощи подвижной стрелки.
Преимущества аналоговых устройств:

устойчивость к помехам;
чувствительность к изменениям в электрической цепи;
доступная цена.

Недостатки:

большая погрешность измерений;
нелинейная шкала, для которой требуется предварительное выведение нуля специальным регулятором;
низкое внутреннее сопротивление;
нет автоматического определения полярности;
невозможно измерить переменный ток или напряжение.

Тем не менее некоторые инженеры предпочитают именно аналоговый вариант для тех случаев, когда при испытаниях электрических компонентов нужно точно определить направление и тенденцию изменения величины.

Цифровые

Инструменты последнего поколения очень популярны в среде электронщиков благодаря возможности быстро и точно измерить нужные параметры. Электронные мультиметры более приспособлены для повседневной работы, поэтому их можно с уверенностью рекомендовать новичкам.
Форма и размеры прибора могут быть различными, но алгоритмы измерения основных величин одинаковы практически у всех моделей.

Плюсы цифровых тестеров:

информация выводится на дисплей в виде числа с одним/двумя знаками после запятой в нужных единицах, что позволяет не затрачивать время на расшифровку;
при замене полярности значения отображаются со знаком минус;
высокое внутреннее сопротивление, что сокращает погрешности до минимума;
продуманный интерфейс и простое управление помогает быстро освоить принципы измерения и приступить к работе.

Минусов немного:

чувствительность к помехам;
тусклый дисплей и искажение значений при разрядке батареи питания.

Цифровые мультиметры имеют выход для подключения компьютера, с помощью которого производится запись и дальнейшая обработка результатов.

Как правильно пользоваться мультиметром: инструкция для чайников

Рассмотрим, как измерить несколько электрических характеристик.

Потенциал

Алгоритм для определения напряжения:

Установить режим в позицию ACV или DCV в предполагаемом интервале.
Черный провод подключить к коннектору СОМ, красный — к разъему VΩmA.
Наконечники щупов соединить с контактами цепи. Например, ввести в отверстия розетки или на полюса батарейки.
Провести измерение.

Высветившееся на дисплее число — величина напряжения в вольтах. Знак «минус» говорит о том, что полярность была нарушена. Если мультиметр поддерживает функцию удержания, значение можно зафиксировать кнопкой HOLD. Это удобно для большой цепочки измерений.

Сила тока

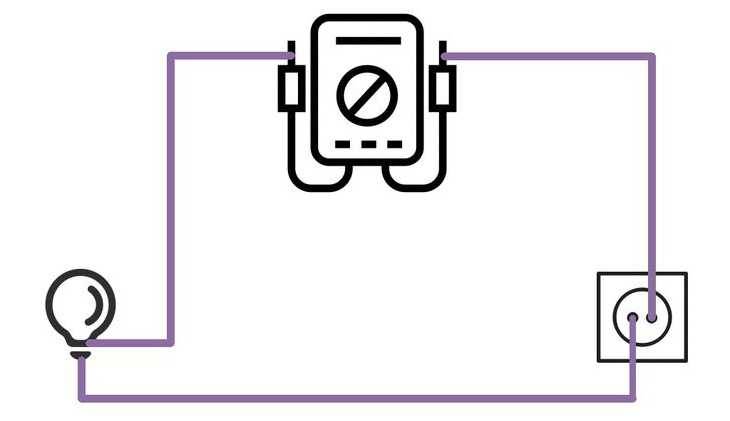

Эта характеристика измеряется только при последовательном подключении тестера в цепь и включенном питании. Большинство приборов дают возможность определить силу тока до 10 А, поскольку в быту большие значения используются редко.
Для проведения измерений в цепи устраивается разрыв. Дальнейшие действия по следующей схеме:

Черный щуп — в гнездо СОМ.
Красный — в разъем до 200 мА или 10А.
Наконечниками осторожно прикоснуться к контактам.
Считать с дисплея значение напряжения.

При работе с оголенными проводами необходимо соблюдать технику безопасности, чтобы не допустить удара током.

Сопротивление

Эту характеристику можно измерить без подачи питания. Исследуемый элемент просто замыкается между двумя щупами. Если проводимости нет, на экране высвечивается единица.
Последовательность действий:

Установить режим Ω, выбрав максимальный диапазон.
Щупы вставить в соответствующие коннекторы.
Проверить состояние — замкнуть щупы друг на друга. Должен появиться 0 или небольшое число, которое нужно учитывать при измерении сопротивления цепи.
Концы проводников набросить на контакты исследуемого объекта.
На экране появится сопротивление элемента или участка цепи.

Для точных измерений рекомендуется провести 2-3 попытки.

Измерение транзисторов

Для проверки исправности pn-переходов и определения коэффициента усиления:

Установить режим
Вставить ножки транзистора в разъем в соответствии с цоколевкой, соблюдая зоны PNP и NPN.
Отображением на дисплее будет значение усиления сигнала.

Диоды и простейшие транзисторы также измеряются при установленном режиме «диод». К базе подключается красный щуп (плюс), на эмиттер или коллектор черный (минус). При правильной полярности на экране высветится коэффициент передачи.

Емкость конденсатора

До проведения замеров конденсатор должен быть разряжен. Обнулить его можно отверткой с изолированной ручкой, соединив выводы между собой, но более безопасно с помощью 15 вольтовой лампочки с припаянными щупами. Даже мощный конденсатор до 400 В разряжается быстро как без риска для человека, так и самого электрического элемента.
Измерение емкости производится по схеме:

Выставить режим Fcx.
К коннектору для конденсаторов подключить красный щуп, черный — к СОМ.
Измерить емкость. На дисплее она появится в Фарадах.

При неисправностях конденсатора сопротивление бесконечно. Пробой характеризуется уменьшением, кратным его величине.

Прозвонка

Чтобы установить целостность проводки или кабелей, производится их «прозвон». Он заключается в проверке сопротивление участка на минимальном диапазоне измерений:

Установить режим прозвонки (значок «звуковой микшер»).
Подключить щупы к соответствующим гнездам, а наконечники — к концам участка проводки.

Если целостность не нарушена, раздастся звуковой зум, а на дисплее будет близкое к 0 значение. Если число нестабильное и «прыгающее», проводимость отсутствует.

Измерение температуры

Некоторые модели поддерживают функцию определения температур. Для этого приборы комплектуются термопарами — проводниками из разных металлов.
При контакте с температурной средой между их концами образуется электрический потенциал. Измеряя его, можно найти температуру объекта. На шкале с функцией термодатчика предусмотрен сектор ТЕМР, куда нужно устанавливать переключатель режима.

Последовательность измерений:

Вставить концы термопары в соответствующие коннекторы, соблюдая полярность.
Приблизить условный спай к точке, в которой нужно найти температуру.
На экране отобразится искомая величина.

Если полярность нарушена, то при исследовании более горячего объекта температура будет понижаться. Для проверки работоспособности можно зажать конец термопары в руках. На экране должно появиться значение около 36°.

Советы по подключению и применению мультиметра

Аналоговый

Первые экземпляры этой разновидности тестеров появились еще в начале XX века. На сегодняшний день большинство рядовых пользователей и специалистов предпочитают цифровые измерители аналоговым из-за ряда недостатков последнего. Проверить амперы мультиметром данного типа можно только отчасти, так как на многих моделях отсутствуют измерители переменного тока. Помимо этого, стрелочные тестеры не выдают уточненные данные.

Читать также: Сокращения в электрических схемах

Им можно измерить следующие характеристики:

сила постоянного тока до 250 мА (миллиампер);
постоянное и переменное напряжение до 300 В (вольт);
сила сопротивления до 2,5 МОм (мега ом)

Измерить правильно силу электрического тока мультиметром будет нетрудно с настроенным инструментом. Для начала подготовьте прибор. Прокручиваем селектор в сектор А, и выбираем нужный диапазон. В комплекте идут два кабеля, которые вставляются в соответствующие гнёзда на тестере. Далее начинаем непосредственно процедуру замера. Дотронувшись щупами к плюсовым и минусовым точкам проверяемого устройства, следим за отклонением стрелки на циферблате, и считываем значение. Вся процедура занимает не более 5 минут.

Цифровой

Мультиметры данного типа пришли на смену аналоговым, и главным преимуществом перед последним является высокая точность исходящих данных. Как и в предыдущем случае, перед проведением проверок подготовьте мультиметр. Подключаем кабель в разъём с маркировкой ADC. Тестер для определения силы тока подсоединяется в разрыв электрической цепи.

Необходимо разрезать провод в двух местах и зачистить оба конца. После чего подключаем их к щупам

Важно помнить, чтобы они не соприкасались между собой. Затем, цепь можно включить и приступить к замерам

К преимуществам цифровых мультиметров также можно отнести автоматизацию многих процессов. Так, некоторые модели самостоятельно способны устанавливать нужный диапазон, и высветит соответствующее уведомление на экране. На дорогих моделях отсутствуют переключатели между переменным и постоянным током. Опять же, оно автоматически определяет характер проводимого потока электричества. В широкий функционал также входит термометр, измерители освещенности и частоты.

Проверка предохранителя мультиметром

Предохранитель создан для защиты электрической цепи от токов, превышающих его уставку. Перед заменой и установкой предохранителя его можно проверить. Для этого дотрагиваемся с двух сторон предохранителя концами мультиметра или подключаем щупы. Затем выставляем на цешке прозвонку и если запищало, значит сигнал проходит и элемент исправен. Если молчит, значит – пора менять. В случае, если на мультике нет звукового сигнала, всё делаем аналогично, только выставляем не прозвонку, а измерение сопротивления. Сопротивление мало или ноль – исправен, сопротивление бесконечность (1) – неисправен.

Правила размещения щупов в мультиметре

На самом деле тут так же все предельно просто. Достаточно внимательно смотреть, что написано на самом приборе и понимать, что вы планируете измерять.

Итак черный щуп, независимо от того, что вы измеряете всегда вставляется в одно и то же гнездо, отмеченное надписью COM.

Черный измерительный щуп вставляется в разъем COM

А вот красный щуп уже будет менять свое положение в зависимости от измеряемого параметра. Итак, если планируется измерение напряжения, сопротивления или же необходима прозвонка диодов, то красный щуп вставляется в крайнее правое гнездо, которое обозначено символами «VΩ >/.»

Мультиметр с вставленными щупами в разъемы

Требуется измерить ток в миллиамперах? Тогда переставляем красный щуп в гнездо, подписанное как «mA» (предел измерения в таком положении щупов равен 200 миллиамперам).

Щупы вставленные для измерения тока до 200 мА

В некоторых комплектациях эти два гнезда объединяются в одно гнездо, которое называется «VΩmA». Пределы измерений такие же.

Размещение щупов на мультиметре DT-832

Если же вам требуется измерить ток до 10 Ампер, то необходимо переставить опять же красный щуп в гнездо подписанное как «А» (либо же 10ADC).

Щупы на мультиметре установлены для измерения тока до 10А

Возможно, у вас завалялся еще стрелочный вариант исполнения мультиметра. Так вот для домашнего использования вариант цифрового прибора гораздо более практичен и прост в восприятии. На табло вы сразу же видите готовый результат измерений и не требуется никаких дополнительных манипуляций для подсчета показаний.

Мультиметр со стрелочным табло

Итак, с органами управления мы с вами разобрались и теперь знаете, какое положение за что отвечает. Сейчас давайте приступим к непосредственным практическим опытам с мультиметром.

Как прозвонить реле мультиметром

При выверке электрических схем возникает необходимость в проверке отдельных элементов – автоматов, реле. Возьмем, например, реле РТ-40. Во-первых мы должны иметь представление о схеме этого реле. Эту схему можно найти в интернете, в паспорте на изделие, в голове. Смотрим, у нас несколько пар контактов и обмотка. Проверка будет заключаться в проверке срабатывания контактов и проверке величины сопротивления обмотки. Обмотки проверяем в режиме сопротивления цешкой, должно получиться значение в омах, которое можно сравнить с паспортным, или лишь бы не был ноль ом. Контакты проверяем в режиме прозвонки, посадив концы прибора на пару контактов, имитируем работу контактов. В случае с РТ-40 двигаем контакты на срабатывание. При этом прозвонка зазвенит. В случае с замкнутым контактом – сразу будет звенеть, а при срабатывании сигнал пропадет. Аналогично вместо звука смотреть на сопротивление. Замкнуты – 0, разомкнуты – 1. Без подачи напряжения на электромеханических релюхах срабатывание контактов можно имитировать вручную.

Напряжение и мультиметр

Посмотрим, как измерить напряжение мультиметром. В первую очередь необходимо проконтролировать расположение тумблера прибора. Чтобы подготовить устройство для замера напряжения, нужно повернуть его из выключенного положения (обозначается как «OFF») до отметки V~ (английская буква «V» и волнистая черта, обозначающее переменное напряжение). На некоторых мультиметрах этот режим обозначается аббревиатурой «ACV». Этапы проверки переменного напряжения:

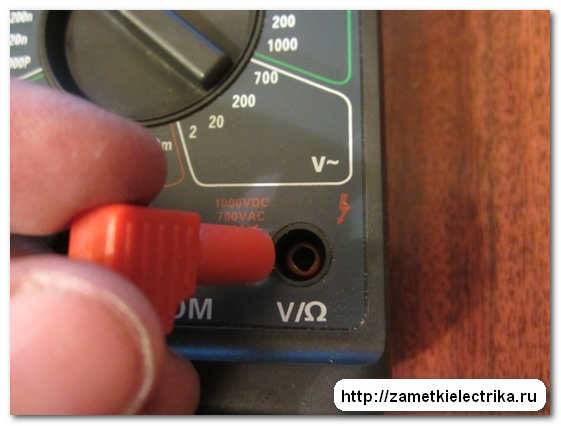

Установка красного щупа в гнездо с маркировкой «V/Ω» или «VΩmA» (это – плюсовой потенциал), чёрного – в гнездо «COM».

Проверка переключателя (он должен быть на отметке V~).
Установка уровня проверки (если планируется измерять переменное напряжение в электрической сети с номинальным значением в 220 Вольт, следует установить уровень проверки на чуть большее значение, например, на 236 В, а можно – на самое максимальное).

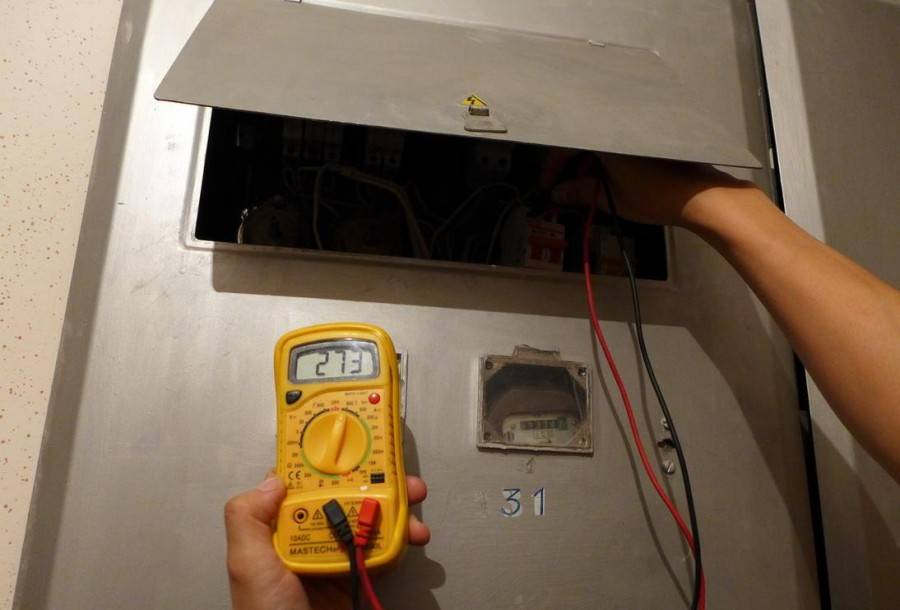

Вставка щупов в розетку, для напряжения тока в которой необходимо сделать проверку.

На экране электронного мультиметра появятся цифры, обозначающие искомое переменное напряжение.

Стрелочный мультиметр в выключенном состоянииИсточник img1.bgxcdn.com

Далее рассмотрим, как пользоваться тестером напряжения для проверки вольтажа батареек. Для измерения постоянного напряжения стрелочным или электронным мультиметром, следует вставить в гнёзда «V Ω mA» и «COM» красный и тёмный щуп соответственно, затем перевести выключатель на «V-».

После установки уровня проверки (потребуется поставить его, как в предыдущем примере на чуть большее цифровое значение, чем имеет предполагаемый объект измерения). Два свободных конца щупов нужно подключить к проверяемому объекту (например, к двум концам батарейки), соблюдая полярность («+» и «-»).

В случае, если на экране прибора появилось значение с одним или двумя нулями впереди, но без запятой, значит, было установлен слишком большой уровень проверки. Нужно путём постепенного его уменьшения и проведения замеров добиться нормального числа. Например, для батарейки сначала может появиться значение «008», а после указанных манипуляций – «8,9». Это обозначает, что аккумуляторное напряжение примерно равняется 9 Вольт.

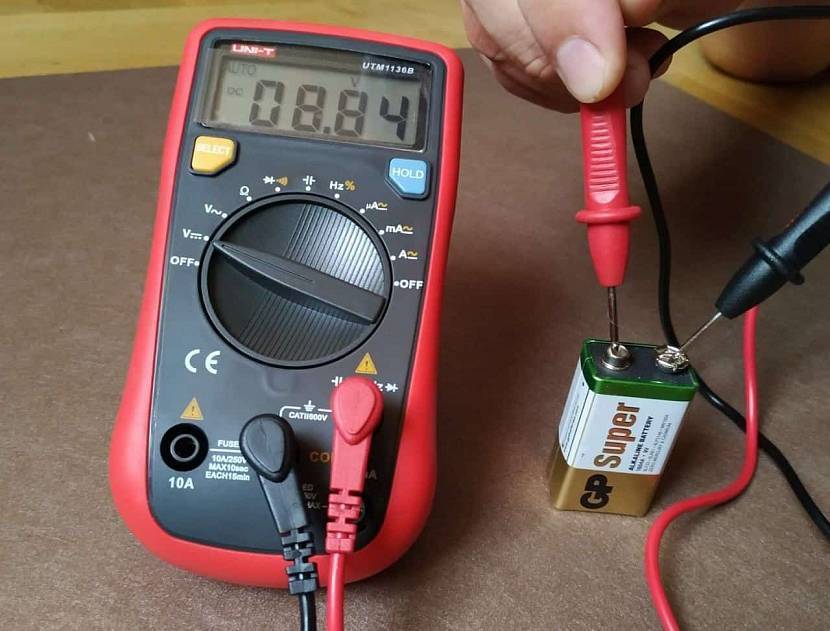

Мультиметр показывает вольтаж батарейкиИсточник masteram.com.ua

Когда на экране оказывается «1», может предварительно избранный порог замера слишком велик, тогда его нужно путём постепенного уменьшения довести до подходящего.

Меры безопасности при работе с тестером

Перед началом работ прочитайте в инструкции раздел «безопасность».
Убедитесь в целостности корпуса, а также в том, что соединительные винты полностью закручены. Во многих приборах для замены элемента питания требуются разобрать корпус. Многие пользователи затем просто защелкивают половинки, забывая зафиксировать винты.
Проверьте надежность соединения измерительных кабелей в разъемах. Для этого достаточно с небольшим усилием потянуть провод, удерживая в руках изолятор.
При работе с напряжением, большим, чем 60 вольт, не держите оба измерительных провода разными руками. Выполняя это простое требование, вы обезопасите себя от поражения электрическим током вдоль так называемые «линии смерти»: рука-сердце-рука.
