Задвижки с электроприводом для частного дома: что это? Виды и монтаж

Пневматические приводы

Иногда из-за специфики производства требуется ускоренное движение затвора задвижки, а гидравлические приводы не могут этого обеспечить. В таких случаях используется сжатый воздух или пар. При этом пневматические приводы применяются как для полного закрытия (открытия), так и для регулирования затворов.

При небольших перемещениях запорного механизма задвижки, применяется мембранный элемент привода. Мембрана делается из резины толщиной 5 мм с основой из ткани, и опирается на металлическую шайбу (грибок). Эта шайба приходится опорной площадкой для штока, который двигается в одну сторону под действием воздуха, а в другую – под действием пружины.

Иногда привод работает без пружины, — в обе стороны под действием воздуха. Для задвижек, где перемещение запора значительное, применяются пневматические приводы с поршневой группой. В этих случаях для создания компрессии на поршнях установлены чугунные кольца или резиновые кольца.

Несмотря на автоматизацию работы, часто применяется ручное управление. Это испытанный и проверенный способ оправдывает себя при редком пользовании задвижкой. Такое управление осуществляется посредством вращения вентиля или рукоятки через вращающийся винт на движение запирающего механизма.

Клиновые задвижки: особенности

Смотреть видео

Главное достоинство клинового приспособления для перекрытия потока жидкости в водопроводной трубе – расположение седел под малым уклоном. Таким образом, подвижный элемент принимает форму жесткого, двухдискового или упругого клина. В любом случае в закрытом состоянии клин плотно входит между седлами, обеспечивая абсолютную герметичность системы. Выбирается же тип запорного элемента в зависимости от области применения.

Клин, состоящий из двух дисков, не требует максимальной точности при изготовлении (в отличие от жесткого элемента), при этом обеспечивая достаточную герметичность. Главный недостаток такого элемента – более сложная конструкция, влияющая на стоимость готового изделия.

Упругий клин сочетает в себе достоинства первых двух видов: простота конструкции и обеспечение герметичности в случае неточности при подборе устройства.

Параллельные задвижки: конструкция

В отличие от клинового устройства в параллельных водопроводных запорных устройствах для перекрытия трубы поверхности седел расположены параллельно друг другу. Надежность такой системы несколько ниже, однако ее вполне достаточно для большинства сфер применения.

Главное достоинство параллельного приспособления (в сравнении с клиновым) – простота конструкции (детали, расположенные параллельно гораздо проще изготовить, а значит, вероятность погрешности и ошибки минимальна).

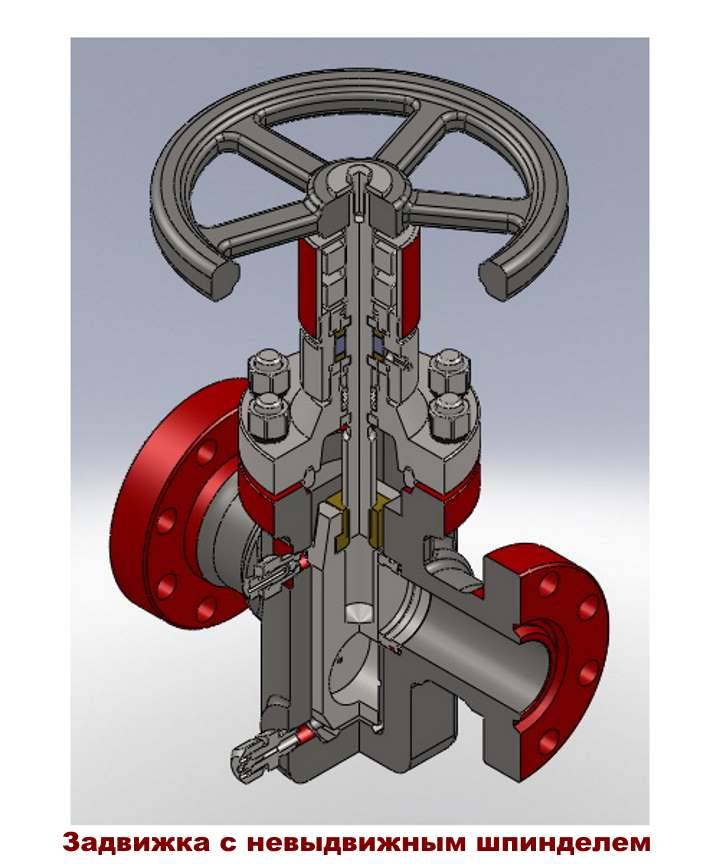

Параллельные водопроводные приспособления могут быть как с выдвижным, так и с не выдвижным шпинделем. Первый вариант является более долговечным, так как резьбовое соединение не контактирует с перемещаемой средой, второй – более компактный.

Диаметр проходного отверстия и длина устройства могут быть различными, поэтому вы всегда сможете подобрать оптимальный вариант для своей системы.

Задвижка Лудло

Задвижка Лудло – это параллельное двухдисковое устройство с распорным клином, повсеместно используемые во всем мире более 150 лет. Название устройства произошло от имени компании, которая впервые поставила его на рынок – Ludlow Valve Manufacturing Company.

Такие устройства изготавливаются исключительно из чугуна и отличаются предельной долговечностью (более 100 лет). В нашей стране производство налажено с 80х годов прошлого столетия в Санкт-Петербурге.

Шланговые задвижки

Строение шланговой водопроводной задвижки кардинально отличается от устройства запорной арматуры остальных видов. В конструкции элемента нет седел и затвора, перекрывание среды происходит за счет пережима эластичного шланга, находящегося в корпусе запорного элемента.

Основное достоинство такой системы – исключение контакта стальных деталей с перемещаемой средой, что положительно влияет на долговечность приспособления. Главное – при выборе шланговой арматуры – правильно подобрать марку резины. Выбор зависит от области применения, чаще всего такие приспособления используются на трубах, по которым перемещаются агрессивные и вязкие жидкости.

Шиберные устройства

Устройство шиберной задвижки практически идентично параллельной. Единственное отличие – использование одного шибера вместо двух седел для перекрытия трубы. Такое устройство является наименее надежным из всех представленных, поэтому используется только в системах, не требующих абсолютной герметичности (например, канализация и другие системы с большим количеством примесей).

Смотреть видео

Дополнительные рекомендации по подбору и установке

Фитинги с крышками должны монтироваться:

  • там, где будут подключаться сливы из стиральных и посудомоечных машин;
  • на врезках внутреннего трубопровода в стояки;
  • там, где соединяется несколько относительно мелких труб;
  • как резервные входы для дополнительных шлангов.

Вентильные задвижки для фланцев — не единственный вариант. Есть также сварной вид заглушек и заглушающие крышки под уплотняющие кольца из резины. В дополнение к этим конструкциям могут применяться сетки, блокирующие движение твердых отходов, а также пневматические заглушки, монтируемые для отсоединения стояков от всей системы. Шиберная задвижка призвана дробить бумажную массу, она же устанавливается на выходах из систем, которые обрабатывают тяжеловесные крепкие отходы. Увеличение сечения квадратного выхода, по сравнению с круглым входом, помогает исключить накопление твердого вещества в задвижке и гарантировать безостановочное движение ножа.

Шиберные задвижки ножевого типа чаще всего ставятся горизонтально, они отличаются повышенной надежностью, могут обслуживать любую трубу и технически сложную систему. Индекс «Ч» или «С» обозначает соответственно корпус из чугуна либо стали, а «СМ» показывает изготовление из цветных металлов. Буква «Ф» в маркировке демонстрирует, что корпус футерован. Все эти параметры позволяют утверждать, что шиберные задвижки идеально подходят для различных отраслей современной промышленности. Некоторые из них оснащаются даже электроприводом, потому что ручное управление непрактично и ненадежно.

Задвижка из чугуна, которая оптимизирована для действия под малым давлением, всегда плоская. Если необходимо переносить среднее давление, форма ближе к овалу. А вот те устройства, которые рассчитаны на высокую нагрузку, делаются в виде шара. Также следует различать детали по исполнению рабочего узла, который может иметь выдвигающийся либо стационарный шпиндель. Все это относится к клиновым задвижкам, иначе устроены системы параллельного типа.

Принцип их работы подразумевает блокировку потока за счет ухода в стороны последовательно закрепленных дисков. Расходятся они потому, что расположенный в промежутке клин идет вниз. Уплотняющие кольца как в корпусе задвижки, так и на рабочих дисках размещены под углом 90 градусов к оси аппарата. Параллельные чугунные задвижки рассчитаны на номинальный напор до 10 бар, расчетный диаметр может колебаться от 5 до 42 см. Выбирать оснащенные электрическим мотором задвижки требуется в том случае, если нужно дистанционное управление (обычно его практикуют, когда устройство монтируется в труднодоступном месте).

Не все электрические приводы одинаково эффективны. Те из них, которые оборудованы возвращающей пружиной, несколько быстрее обычных реагируют на поступающие сигналы. Параллельная задвижка лучше клиновой, потому что меньше риск заедания клина при нечастом применении, а также понижается износ колец уплотнения. К сведению, эти негативные моменты выражены меньше у клиньев с резиновой оболочкой.

Другими преимуществами ее наличия являются:

  • пригодность для контакта с жидкостями, движущимися со скоростью до 4 м/с;
  • сокращение усилия для отпирания и перекрытия пропускного канала;
  • повышение крепости;
  • увеличение герметичности;
  • пониженный крутящий момент и повышенная плавность.

Шланговый формат задвижки назван так потому, что внутри размещен упругий канал (собственно, шланг в одних случаях, патрубок в других). Этот канал может сжиматься или становиться менее плотным в зависимости от давления, оказываемого на него шпинделем. Эластичный ход из резины позволяет прикрыть металлические элементы задвижки от транспортируемых жидкостей. Выдвигающийся шпиндель подразумевает расположение снаружи. Когда крутится маховик, рабочая часть вкручивается в него или выходит строго на величину затвора. Такое решение хорошо тем, что облегчается контроль исправности узла и упрощается технический сервис.

В подземных канализационных ходах это преимущество не слишком существенно, там гораздо лучше проявляют себя шпиндели, не выдвигающиеся наружу: они занимают меньше места. При этом приходится мириться с увеличенной интенсивностью износа. Ходовой узел, уплотненный по сальниковому типу, считается наиболее надежным, сильфонный несколько хуже, а самостоятельно уплотняющийся стоит рассматривать лишь в последнюю очередь. Рекомендуется использовать задвижки, собранные при помощи сварки.

Как устранить или предотвратить неприятный запах из канализации, смотрите в видео ниже.

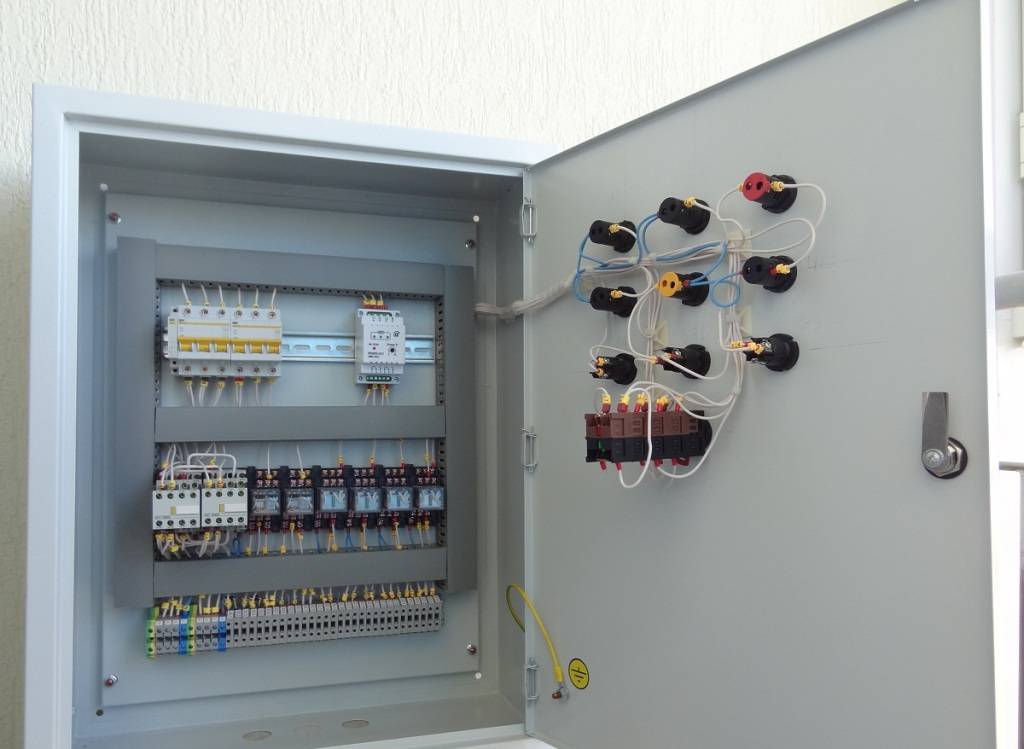

Шкаф управления электроприводом задвижки за 1 час с модульной технологией сборки

Затем пускатели исполняют заданный режим на поднятие или опускание задвижки. Эта защита осуществляется при помощи магнитных пускателей и электромагнитных реле напряжения.

Недостатки В этой схеме управления электрозадвижкой задействованы четыре концевых выключателя блока концевиков, — два на отключение цепей управления, два на включение лампочек индикации, что требует установки каждого концевика отдельно. По способу расположения ходового механизма различают: с выдвижным шпинделем; с невыдвижным шпинделем.

Схемой предусматривается ручное и автоматическое управление электроприводом. В этом случае произойдет включение реле 1РП, которое замыкает свой открытый контакт в цепи электропитания катушки пускателя ПО.

2.3.3. Электрическая схема управления

Наладочный режим функционирования используют после установки или замены ремонта. В этом случае произойдет включение реле 1РП, которое замыкает свой открытый контакт в цепи электропитания катушки пускателя ПО. Электрический — управление задвижкой происходит перемещающимся шпинделем, который является якорем электрокатушки.

Потенциометр R используется в качестве датчика положения. При этом должны быть соблюдены следующие требования: Работа в порядке текущей эксплуатации перечень работ распространяется только на электроустановки напряжением до В; Работа выполняется силами оперативного или оперативно-ремонтного персонала на закрепленном за этим персоналом оборудовании, участке. Пневматический — шпиндель передвигается за счет давления на его поверхность сжатого воздуха. Достоинства схемы Как уже было сказано выше, лампочки индикации задвижки загораются только в тот момент, когда действительно сработал тот или иной конечный выключатель.

Особенности монтажа Для установки задвижки на трубу к ней приваривают фланцы, после чего болтами крепят на предусмотренное место. Предназначена для управления перемещением заслонки в узле, представлена механическими конструкциями в виде маховика, перемещающегося на выдвижном или стационарном штоке, также используются пневматический, электрический и гидравлический приводы. Эти параметры будут на долго сохранены в энергонезависимой памяти прибора и останутся неизменными даже при отключении питания. Автоматизация электропривода задвижки может использоваться не только на крупных промышленных предприятиях и в городских сетях водоснабжения, но и в больших по площади домохозяйствах. Ключ SA, установленный в цепях сигнальных ламп HL1 и HL2, обеспечивает эксплуатацию щита автоматизации с нормально погашенными сигнальными лампами.

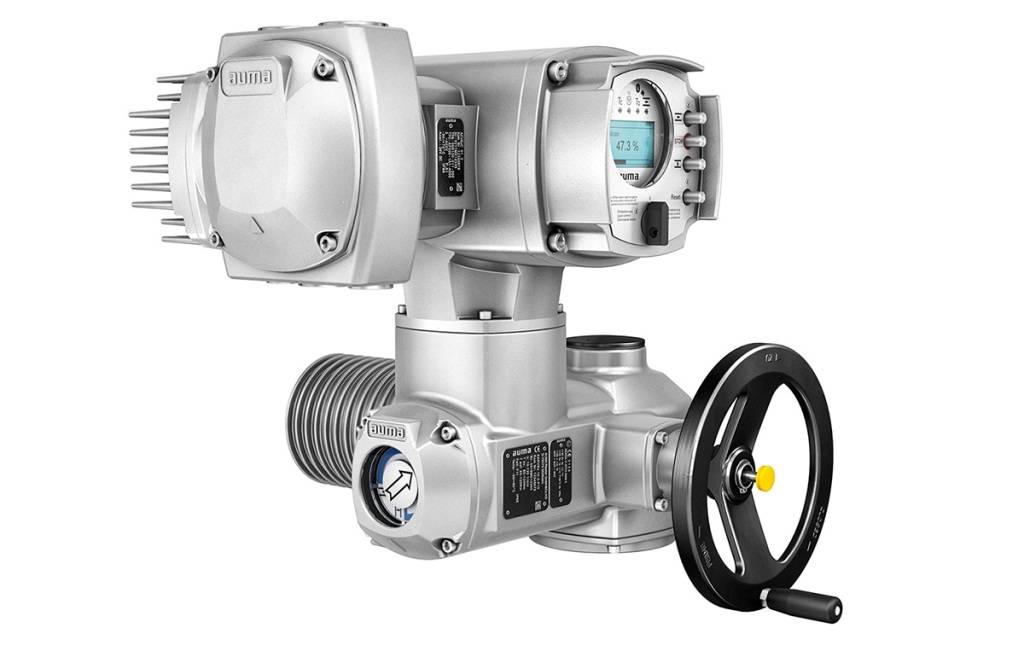

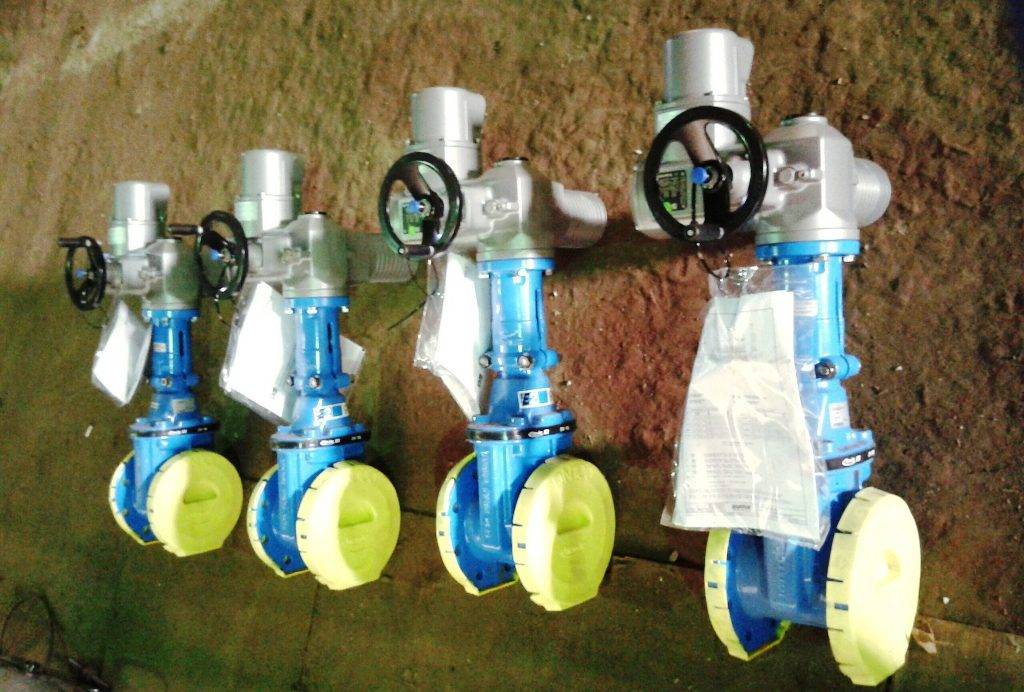

Особенности задвижек с электроприводом Технические характеристики электроприводной арматуры , в зависимости от того, какая электрическая принципиальная схема используется, позволяют иметь три варианта управления: Дистанционный режим используется колонка для управления вручную. Гидравлический — на подвижный шток с заслонкой, помещенный в герметичный цилиндр, оказывает давление гидравлическая жидкость.
Настройка концевых на МЭО-63

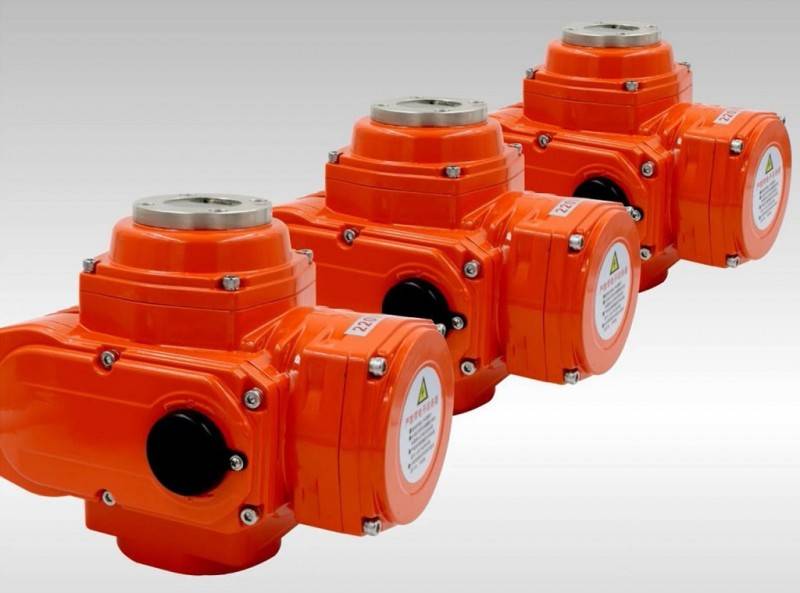

Варианты приводов

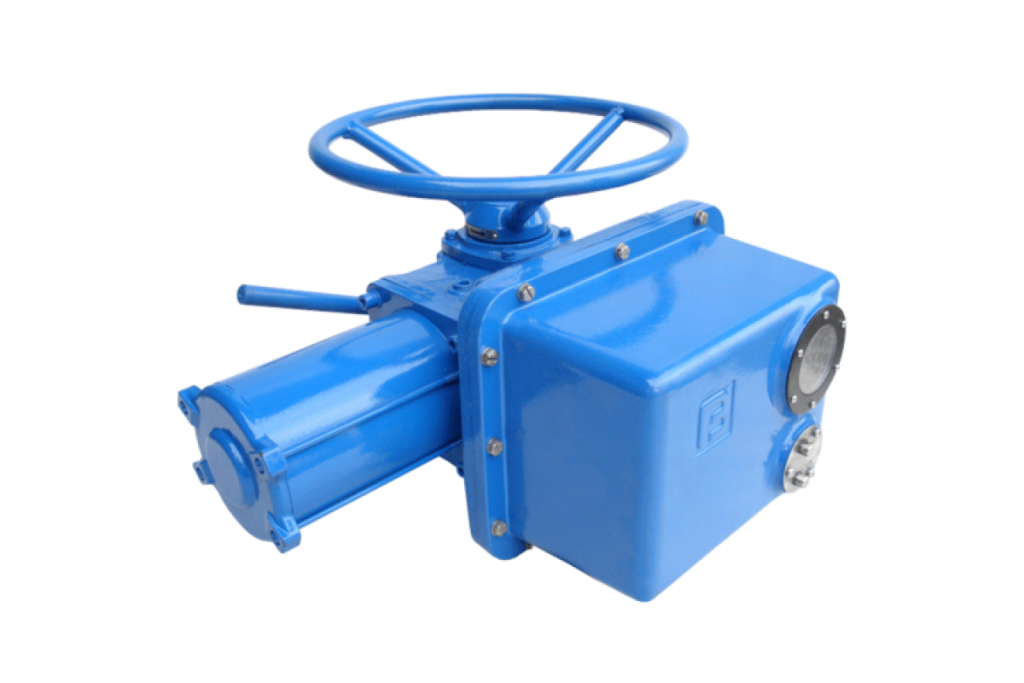

Электрические приводы, который используются в данном типе арматуры, производятся в условиях современного производства. Жесткие ГОСТы подразумевают:

  • определенные климатические параметры,
  • высокий уровень защиты от взрыва,
  • муфту, которая имеет ограничение крутящего момента и бывает разных типов.

Во многом выбор привода обусловлен тем, где будет работать конструкция – в помещении, под навесом или же под открытым небом.

Климатические особенности, соответствующие ГОСТу 15150-69, отображаются в маркировке:

  • температурные параметры от плюс сорока градусов и до минус сорока пяти обозначаются литерой «У» с цифрами 1 или 2;
  • температура от + 40 до – 60 имеет иную маркировку – УХЛ и цифрами 1 и 2;
  • температура от + 50 до минус десяти – литера «Т» с цифрами 1 и 2.

При этом существует и определенный запас, ведь испытания подтверждают отличные показатели работы электроприводов УХЛ1 и УХЛ2 в задвижках при температурном пороге в – 70 градусов, точно также, как приводы Т1 и Т2 работают при + 60 оС. Узел с электроприводом отвечает за свой участок работы, однако он всегда важен в общем списке поставленных задач.

В современных приводах существует два типа управления – ручное механическое и дистанционное при помощи пульта. И то, и другое управление обладают надежностью, а различаются лишь некоторыми производственными особенностями и комфортом.

Электропривод в задвижке отвечает за такие действия:

  • Своевременно закрыть и открыть механизм, удерживать его в промежуточных положениях, если этого требует технологический процесс.
  • Автоматически отключать узел в случае аварийных ситуаций, а также при достижении крайних положений.
  • Сигнал на пульте (в случае с дистанционным управлением), оповещающий о крайнем положении запорного устройства задвижки.

Задвижка с электроприводом, которая подобрана точно под стандарт, обладает не только надежностью, но и удобством в эксплуатации, без чего невозможна нормальная эксплуатация. Помимо качественных материалов и технологий современный потребитель всегда выбирает отличные эксплуатационные качества и приемлемые цены.

Типы электрозадвижек

Узнаем, какой бывает электрозадвижка для пожаротушения по своему исполнению,

и как она работает в зависимости от этого исполнения.

  • Поворотная.
    В этой конструкции напор воды перекрывает заслонка, расположенная внутри самой трубы.
  • Клиновая.
    Поток огнетушащего вещества перекрывается плоской заглушкой, установленной на трубе ортогонально движению потока.
  • Шланговая.
    Перекрытие потока происходит за счет сильного сдавливания шланга.
  • Параллельная.
    Различают двух- и однокольцевые задвижки. Проток воды закрывается при попадании дисков в пазы.

Наиболее часто в системах ВПВ применяется автоматизированная задвижка клинового исполнения.

Кроме этого, задвижки с электроприводом выпускаются в нормальном или взрывозащищенном исполнении.

Второй фактор классификации – модель управления приводом.

Выделяют следующие типы.

Многооборотная.
Такая задвижка перекрывает водяной поток не только открытой/закрытой позиции, но и фиксирует заслонку еще в некоторых других положениях для регулирования водного протока.

Взрывозащитная.
Ее конструкция усилена для защиты от чрезвычайной ситуации,
к примеру, если по трубе у нас течет взрывоопасное вещество (химические, нефтегазовые предприятия).

Интегрированная.
Электрозадвижка с детекторами контроля протока.
Это может быть уровнемер, который непрерывно замеряет уровень жидкости, или сигнализатор, определяющий заданное положение уровня воды в трубной разводке.С их помощью автоматически регулируется положение заслонки путем отправки сигнала на ПКП после анализа ситуации на участке ВПВ.

По крайней мере, они должны быть отключены.

Здесь как раз можно воспользоваться сигнализатором, сообщающим об изменении уровня воды в резервуаре.

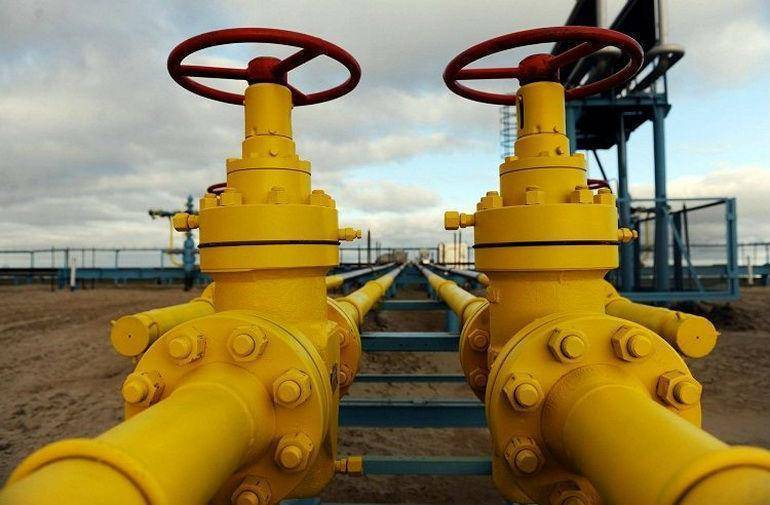

Соединение с трубопроводом и монтаж

Существует несколько способов соединения задвижек с трубопроводом:

  1. При помощи фланцевого соединения — специального обода на краю запорного механизма, оснащенного отверстиями под болты по всему периметру. Такой же обод создается и на трубе, а соединение происходит посредством стягивания фланцев болтами и гайками. Соединение фланцевого типа используют на больших диаметрах, где используется чугунная или стальная система труб.

  1. На полиэтиленовых и ПВХ-трубах используется муфтовое соединение, которое реализуется путем завода элементов системы в края корпуса изделия с манжетным уплотнителем для обеспечения полной герметизации.

  1. Раструбное соединение используется в ПВХ- и полиэтиленовых системах, трубы заводятся в раструбы задвижки, в качестве герметика укладывают прокладку из манжетного уплотнителя.

  1. Самым надежным является сварное соединение, кроме того, оно позволяет установку задвижек непосредственно на трубах без дополнительных соединительных деталей.

При монтаже необходимо учитывать несколько главных правил: нельзя устанавливать запорный механизм маховиками вниз, нужно тщательно очистить места соединений от грязи, масла, ржавчины, во фланцевом соединении детали должны быть зафиксированы без перекосов.

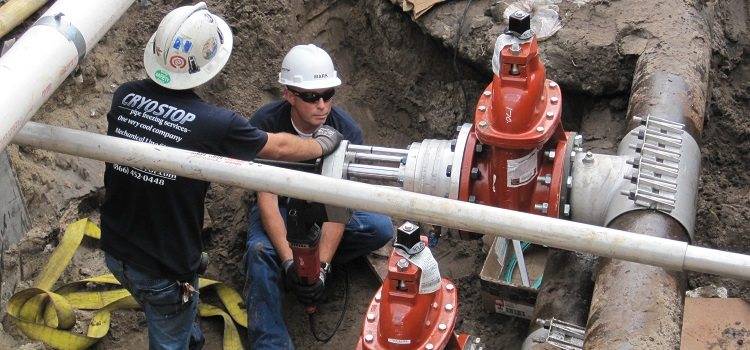

Установка задвижек на металлические водопроводные трубы

Если необходимо установить запорный механизм на металлическую трубу, алгоритм действий выглядит так:

  • Вырезается участок трубы, который будет соответствовать размерам устанавливаемой детали, концы срезов тщательно зачищаются и шлифуются.
  • Дальнейшие манипуляции зависят от выбора соединения — либо нарезается резьба, либо навариваются фланцевые соединители.
  • В первом случае герметизация происходит при помощи герметизирующих нитей, во втором — уплотнительными кольцами.
  • Затем задвижку устанавливают в нужное место, при резьбовом соединении ее ввинчивают в подготовленную резьбу, а если стык оборудован фланцем, обе половины выравнивают относительно друг друга, совмещают отверстия, а затем заводятся болты и накручивается фланцевая шайба до полного сжатия.

Установка задвижек на пластиковые трубы

При монтаже на пластиковые трубы используется метод сварки по пластику. Предварительно подготавливают участок для установки запорной арматуры и просто фиксируют ее на трубопроводе, никаких уплотнителей и дополнительных манипуляций не нужно.

Установка задвижек на печные трубы

Задвижку на печную трубу устанавливают во время монтажа дымохода. Для начала нужно во время укладки кирпича оставить отверстие, соответствующее размеру арматуры, которую затем фиксируют при помощи цементного раствора.

Рекомендации по монтажу и полезные советы

Чтобы максимально увеличить срок эксплуатации, нужно правильно выбирать необходимый запорный механизм, технические требования, которые к ним выдвигаются, учитывать, водяная или газовая это система, и пр.

Если управление путем механического поворота невозможно, необходимо предусмотреть электрический привод с достаточным размером диаметров ДУ. Задвижки с электроприводом следует защитить от перепадов сети, т.к. после поломки ремонт таких элементов невозможен.

Не стоит выпускать из внимания необходимость тщательного изучения инструкции по монтажу и эксплуатации, т. к. качество установки напрямую влияет на срок службы изделия. Если уверенность в успехе самостоятельного монтажа недостаточна, лучше обратиться к специалистам. Особенно если это стальная задвижка со шпинделем выдвижным (его использование рекомендовано при перекачке абразивных веществ) или любой механизм на газовой системе.

Управление задвижкой

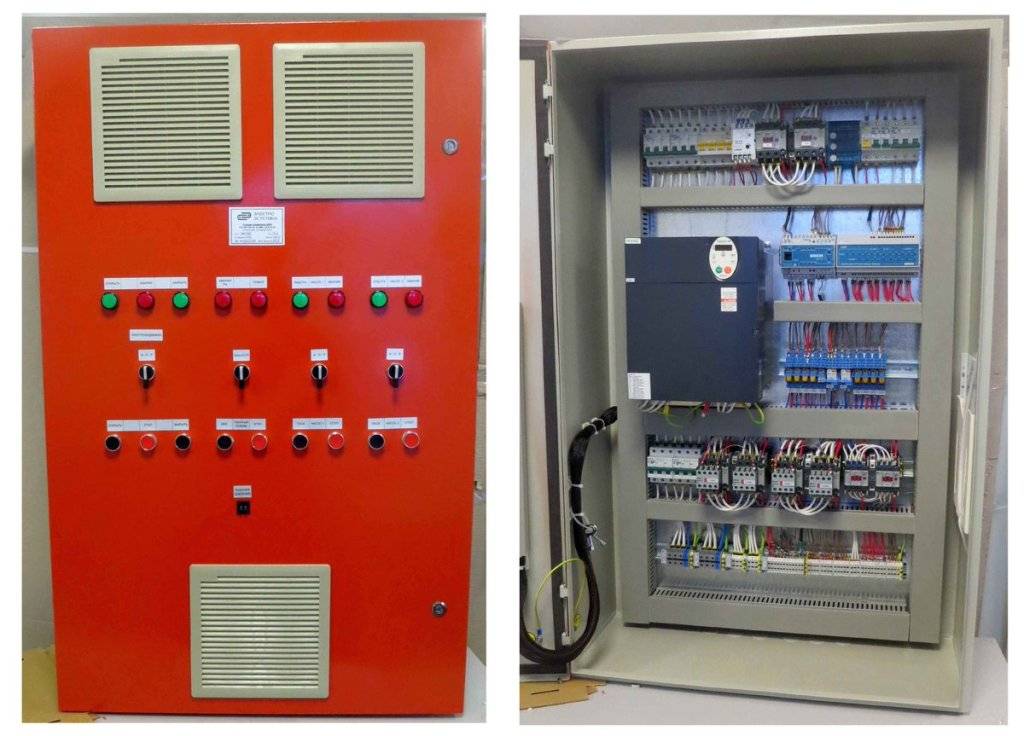

Крупные предприятия имеют шкаф управления затвором (ШУЗ),

который управляет работой электрозадвижки с трехфазным или однофазным двигателем.

Изготавливается по ГОСТ Р 53325-2009, имеет свою маркировку.

Можно выбрать способ управления шкафом: передний фронт или уровень.

Комплектация ШУЗ:

  • управляющие элементы;
  • система автоматики;
  • световая сигнализация.

Основные функции ШУЗ можно привожу ниже.

  1. Защита электрического двигателя.
  2. Дистанционное управление заслонкой (при необходимости).
  3. Выбор режима управления.
  4. Выключение электродвигателей при его аварии.
  5. Фиксирование и отображение на дисплее состояния электродвигателя.
  6. Показ положения задвижки и передача сигналов.

Водяное пожаротушение часто применяет шкаф для управления электрозадвижкой.

Это облегчает ее запуск и сокращает время на открытие/закрытие заслонки для выхода ОТВ.

Для выбора режима управления на передней панели шкафа предусматривается два отдельных переключателя.

ШУ электрозадвижкой должен быть запитан от ИБП.

А в каком положении находится заслонка в разных режимах работы автоматики?

При работе автоматической системы тушения пожара ЗРА находится в открытом положении.

В стационарном режиме задвижка закрыта и опломбирована.

Опломбирование проводится водоканалом во избежание кражи воды при монтаже задвижки или после срабатывания.

Потребуется заново ставить пломбу. Но порядок есть порядок, и надо ему следовать.

Что по нормативу

Любой сложный механизм регламентирован нормативной документацией.

Давайте посмотрим, друзья, какие нормы регулируют порядок работы электрической задвижки при тушении пожара.

  1. СП 5.13130.2009 (пункт 12.3.6): сигналы о неполадке электрической цепи, которая управляет задвижкой, и о неполном открытии ЗРА подаются по месту нахождения задвижек, если последние смонтированы вне помещения насосной.
  2. СП 10.13130.2009 (пункт 4.2.7): открытие ПК и электрической задвижки или пуск насосных установок должны выполняться одновременно. То есть, ЗРА обязательно должны переходить в открытое положение при задействовании основных компонентов противопожарной системы.
  3. СП 30.13330.2016 (пункт 7.2.9): на линии обвода счетчика запорная арматура оборудуется электрическим приводом для возможности ее запуска дистанционно вручную либо автоматически. Электрозадвижка здесь будет незаменима.
  4. ГОСТ 5762—2002 (раздел 4): приводит минимально допустимые диаметры проходного сечения, размеры и прочие параметры задвижек.
  5. ГОСТ Р 53325-2009: описывает пожарную автоматику.
  6. ГОСТ 12821-80: регламентирует стальные приварные фланцы, потребуется при монтаже.
  7. ГОСТ 9698-86: расскажет все о задвижках.

Помимо этого, СП 5 предписывает нам обязательный контроль запорно-регулировочной арматуры.

В этом есть смысл. Если, к примеру, у нас задвижка заклинила?

А при пожаре обязательно надо ее открыть.

Это может обернуться сильным промедлением и, следовательно, катастрофой.

Автоматизация электропривода задвижки

Широкое распространение этой модели электроприводных задвижек обеспечила простота управления механизмом. Для самого небольшого стандартного прибора максимальный момент составляет 60 Н-м, номинальный ток — 1,7 А.
Подобная ситуация чаще всего возникает при неисправности путевых концевиков SQ1 или SQ2: неисправность механизма микровыключателя, а то и просто сваренные контакты.
При достижении этого положения, то есть задвижка в положении «Открыта», контакт выключателя S4 должен замкнуться выставляется соответствующим кулачком в блоке концевых выключателей , ламочка E1, индицирующая открытое положение задвижки начинает гореть.
Они производят однополупериодное выпрямление и полное избирание. Это позволяет обойтись двумя концевыми выключателями, используя их нормальноразомкнутые контакты для включения лампочек положения задвижки.
Колонка с электроприводом. Используются в основном в системах с взрывоопасными жидкостями. Функционирование запорного устройства, приводящегося в действие электрическим приводом, осуществляется в трёх режимах: наладочном; автоматическом; дистанционном.

Технические характеристики


Недостатки Если требуется подключить S1 КБР , то при монтаже блока концевых выключателей на задвижке в кабеле потребуется две дополнительных жилы. Его выходной вал соединен с червячным редуктором, выходная шестерня которого входит в зацепление с винтом на выходе задвижки. Способ подключения задвижки к трубопроводу зависит от материала корпуса.

В это время ротор двигателя начинает вращаться по часовой стрелке, задвижка при этом начинает — закрываться. Устройство механической задвижки Как правило, в электроприводе задвижек используется обычный трехфазный двигатель, мощность и тип которого определяется диаметром трубы …мм, а может и более , на которую устанавливается задвижка: чем больше диаметр трубы, тем выше ее шансы на получение почетного звания водовода.

Предполагалось, что там кроме винтов для подключения ничего больше и нет: как обычно прикрутили три провода, и дело сделано. Дополнительную герметизацию обеспечивают уплотнители. Клиновая задвижка с электроприводом Шкаф управления создает предельно точные сигналы для корректной работы арматуры. Электрическая схема управления циркуляционными насосами Циркуляционные насосы устанавливают в ЦТП для горячего водоснабжения. Практически все они механизированы, управляются простым нажатием кнопок, либо от контроллера системы автоматизации водопровода.
Настройка концевых на МЭО-63

Виды защиты схемы управления

Как и любой сложный электромеханический прибор, автоматическая задвижка имеет несколько видов защиты схемы управления от различного рода перегрузок.

В щитке управления имеется кнопка ЗКУ, которая служит для мгновенного аварийного выключения электродвигателя. При этом существуют и автоматические элементы защиты:

  1. Защита от минимального напряжения, которую еще называют нулевой защитой. Ее срабатывание происходит в момент полного исчезновения напряжения внутри сети или его критическом понижении. Цель — исключить возможность самостоятельного запуска электродвигателя при внезапном восстановлении напряжения. Эта защита осуществляется при помощи магнитных пускателей и электромагнитных реле напряжения.
  2. Электрическая самоблокировка. Данный вид защиты достигается путем включения размыкающего контакта на пускателе ПО в цепи электропитания пускателя ПЗ и обратно. То есть, пока пускатель ПО находится во включенном положении, цепь питания пускателя ПЗ однозначно будет разомкнутой, а принудительно запустить пускатель ПЗ вместе с магнитным пускателем ПО ни при каких обстоятельствах нельзя.
  3. Защита электрического двигателя от перегрузки при аварийном заклинивании задвижки осуществляется путем размыкания контактов выключателя муфты конечного момента ВМ, который введен в общую цепь электропитания обеих индукционных катушек пускателей.
  4. Максимальная защита гарантирует полную безопасность электродвигателя при возникновении кратковременной перегрузки и короткого замыкания. Осуществляется она в результате использования плавких предохранителей либо электромагнитных автоматических выключателей.

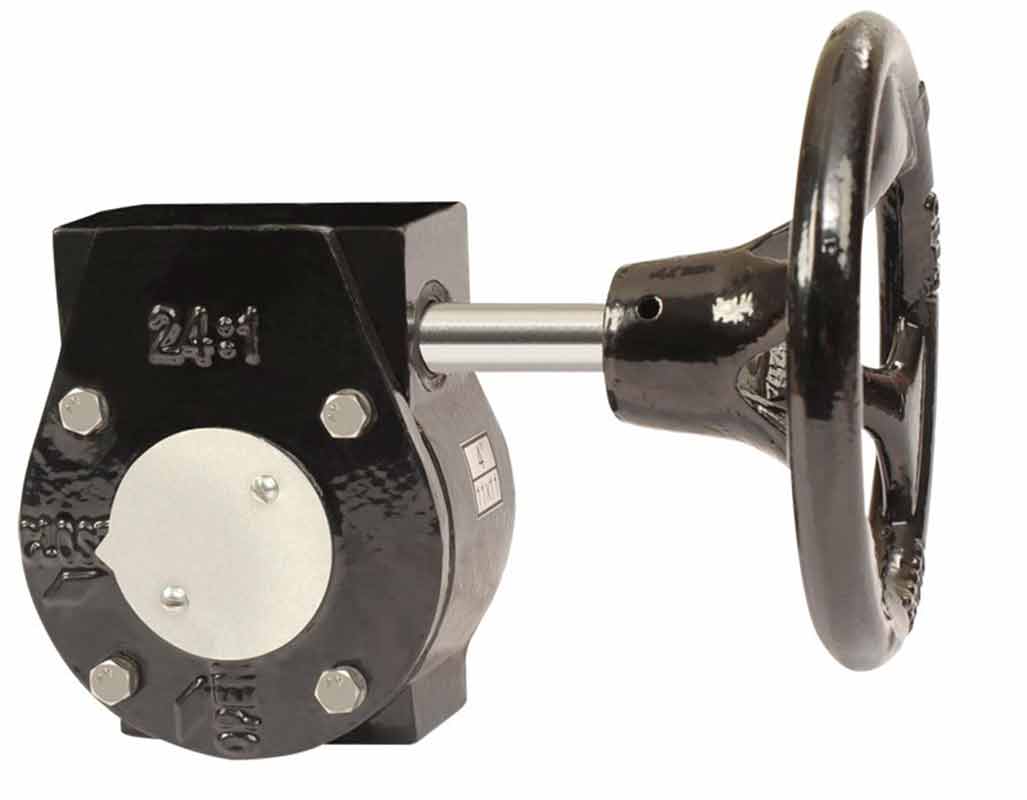

Что такое задвижка с редуктором

Задвижка с редуктором — это тип промышленной арматуры, с помощью которого можно управлять или перекрывать поток внутри трубопровода. Ее необходимо устанавливать при монтаже любого трубопровода, так как она решает многие задачи и облегчает процесс эксплуатации оборудования.

Запирающий элемент, расположенный внутри корпуса, движется благодаря поворотно-поступательным движениям редуктора. Относительно оси трубы и потока он расположен перпендикулярно.

Такой узел нашел большую область применения за счет удобного конструктивного решения. Завод «Адмирал» предлагает стальные (нержавеющие, легированные и углеродистые) задвижки для всех видов трубопроводов. Каждую из них нужно выбирать исходя из условий эксплуатации. Ознакомиться с продукцией можно в удобном каталоге компании.

Задвижка с редуктором монтируется на трубопроводы большого диаметра (от 350 до 2200 мм), при допустимой температуре среды от -70 до +450 ◦С. Они способны выдержать давление до 2,5 МПа.
Благодаря способности выдерживать большую скорость внутри системы и агрессивное воздействие среды, а также перепады температуры, задвижка с редуктором монтируется на трубопроводы:
● химической промышленности;
● металлургической промышленности;
● нефтяной;
● на трубопроводы бытового назначения;
● газопроводы.

Чтобы выбрать задвижку правильно необходимо учесть диаметр трубопровода, какая будет рабочая среда, температура и давления

Важно учитывать какие жидкости и газы будут протекать по нему

Достоинства и недостатки задвижки с редуктором

Основное преимущество такой детали — это возможность открывать и закрывать поток, не прикладывая особых усилий. Поэтому его применяют на трубопроводах большого диаметра, где масса устройства регулировки настолько велика, что необходимы дополнительные механизмы для управления. Помимо этого редуктор обладает рядом преимуществ, к которым можно отнести:

● при полностью открытом затворе — минимальное гидравлическое сопротивление;
● движение потока рабочей среды возможно в любом направлении;
● небольшая строительная длина.

К недостаткам относят:
● большую строительную высоту и массу, что увеличивает нагрузку на трубопровод. Также это делает невозможным установку в труднодоступных местах;
● нельзя применять в трубопроводе с кристаллизацией веществ;
● недопустим большой перепад давления в корпусе.

Завод промышленной арматуры «Адмирал» изготавливает надежные задвижки с редуктором. Для производства используется лучшее сырье и детали, а благодаря наличию собственных цехов производства мы можем контролировать качество на каждом этапе.

Критерии выбора задвижек

Для правильного выбора водяной задвижки необходимо выполнить тщательный анализ исходных требований к её техническим характеристикам, а также сравнить цены на изделия у разных производителей.

Выполняют такой анализ в следующей последовательности:

  • определение назначения и условий работы арматуры (свойства рабочей среды, значение максимального рабочего давления и диапазон температур);
  • определение номинального размера условного прохода (ДУ);
  • выбор метода управления устройством;
  • выбор материала корпусных деталей;
  • уточнение функции(запирание или регулирование);
  • выбор конструктивной модификации изделия;
  • окончательное определение геометрических параметров устройства (строительной длины и высоты, размеров присоединительных концов, способа присоединения к импульсной линии, количество крепёжных элементов и т. д.);
  • выбор соответствующей модели по номенклатуре выпускаемых задвижек.

Арматура из чугуна для систем отопления и водоснабжения в последнее время применяются реже, в основном здесь используют стальные устройства. Чугунную запорную арматуру чаще устанавливают в канализации, в системах подачи сжатого воздуха, пара и сыпучих материалов.

Правила выбора задвижек

При выборе задвижки для межкомнатной или входной двери следует учитывать:

  • конструкцию запорного механизма;
  • способ установки устройства;
  • размеры и дизайн блокирующего устройства.

Типы задвижек в зависимости от конструкции

По типу конструкции все задвижки подразделяются на следующие виды:

задвижки-засовы (рисунок выше). Блокировка двери производится ригелем, который приводится в действие механическим способом. Такие устройства преимущественно устанавливаются на металлическую входную дверь (ночная задвижка), так как позволяют надежно зафиксировать ее в закрытом положении и предотвратить возможность несанкционированного проникновения;
барашковые задвижки или задвижки с поворотной ручкой

Устройства оптимально подходят для межкомнатных дверей, так как отличаются небольшим размерами, эстетичным внешним видом и возможностью открытия двери с двух сторон, что крайне важно при проживании в помещении малолетних детей;

Устройство блокировки с поворотной ручкой

радиоуправляемые задвижки. Как правило, устройства устанавливаются на входную дверь и являются дополнением к электромеханическим замкам. Фиксация задвижки производится автоматически при закрытии двери, а разблокировка – при наличии связи с электронным ключом.

Электронная задвижка для входной двери

Электронные задвижки могут являться частью системы сигнализации и оповещать пользователя (охранное предприятие) о попытке взлома запорного механизма.

Разновидности задвижек в зависимости от способа монтажа

По способу монтажа все задвижки подразделяются на два вида:

  1. накладные устройства. Задвижка крепится непосредственно к дверному полотну при помощи саморезов/крепежных болтов. Такие устройства наиболее подходят для металлических дверей, ворот и калиток;

Устройство для блокировки, установленное на дверном полотне

  1. врезные устройства. Монтаж такой задвижки осуществляется внутрь дверного полотна, что позволяет сохранить внешний вид двери. Врезная задвижка наиболее подходит для деревянной двери. Установка на металлические конструкции должна производиться перед отделкой вместе с монтажом основного запорного устройства.

Блокирующее устройство, установленное внутрь двери

Подбор размеров и дополнительных параметров

Важное значение при выборе задвижки имеют:

  • габаритные размеры устройства. Для входной двери необходимо подбирать массивные задвижки, которые смогут выдержать большое усилие. Для межкомнатных дверей оптимально подходят небольшие устройства, так как основания функция таких задвижек временная блокировка двери;
  • материал изготовления. Задвижки могут быть изготовлены из металла и его сплавов, а также пластика. Металлические устройства отличаются большей прочностью, надежностью и большей стоимостью. Задвижки из пластика можно устанавливать только на межкомнатные двери, так как надежность таких устройств низкая;

Комплект ручка и задвижка из пластика

внешний вид. Данный параметр особенно важен при выборе накладной задвижки для межкомнатной двери. В настоящее время выпускаются запорные устройства разной формы и разной цветовой гаммы, что позволяет подобрать механизм, наиболее сочетающийся с внешней отделкой помещения.

Дверная задвижка необычной формы

Поделитесь в социальных сетях:FacebookXВКонтакте
Напишите комментарий
