Какой выбрать распределительный электрощит: различия электрощитов и на что обращать внимание

Маркировка электрощитов

Провода всех внутренних цепей обязательно должны иметь цветовую маркировку. Она в обязательном порядке должна иметь резкий контраст и быть устойчивой к истиранию. Зажимы для PE и N проводников, которые отходят от распределительных и групповых цепей следует маркировать порядковыми номерами. Если присоединение проводов к выводам аппаратов затрудненно, тогда нужно предусмотреть промежуточные зажимы. Зажимы также необходимо маркировать порядковыми номерами.

С наружной стороны ГРЩ на дверце необходимо размещать табличку с информацией. Обычно в паспортной табличке содержаться следующие данные:

1. Название производителя.
2. Обозначение типа.
3. Степень защиты устройства.
4. Номинальный ток ВРУ.
5. Масса.
6. Обозначение всех технических условий.
7. Дата изготовление.
8. Дополнительная информация.

Маркировка в ГРЩ

Конструкционные особенности разных моделей

Правильный выбор изделия исключает проблемы при монтаже комплекта электротехнического оборудования.

• В конструкцию модульного корпуса закрытого типа рассчитанного под размещение штатного оборудования входят DIN-рейки для установки защитных модулей и монтажные кронштейны шин.
• Устройство щитка учетного типа предусматривает наличие универсальных креплений для установки одно- или многофазного электросчетчика и комплекта автоматов защиты сети. Конструкция учетного щитка предусматривает возможность пломбировки.
• Щитки учетно-распределительной группы оборудованы DIN-рейками для монтажа блоков, реализующих защиту нескольких линий.

Изделия с уровнем защиты IP31 могут устанавливаться только внутри жилых и технических помещений. Для наружного размещения рекомендованы идентичные по конструкции с герметизированными створками и кабельными вводами.

1 КЭАЗ

Хорошее сочетание ценовой доступности и качественного изготовления предлагает потребителю отечественный бренд КЭАЗ. На Курском электроаппаратном заводе работает около 2000 человек, которые и разрабатывают новые электротехнические изделия, и внедряют их в серийное производство. Эксперты хвалят продукцию компании за надежность. Автоматические выключатели закупают не только домовладельцы, они ставятся на промышленных предприятиях, на кораблях и подлодках ВМФ России, в электропоездах, на ТЭЦ, АЭС и т. д. Популярность бренда не осталась без внимания недобросовестных производителей, которые наладили выпуск контрафактной продукции. Сотрудники предприятия своевременно оповещают о появлении подделок на официальном сайте.

Примером доступности и надежности является однополюсный автомат ВМ63. Достойное качество подтверждается 2-летней гарантией от производителя.

Обновлено: 16-10-2018

Внимание! Представленная выше информация не является руководством к покупке. За любой консультацией следует обращаться к специалистам!

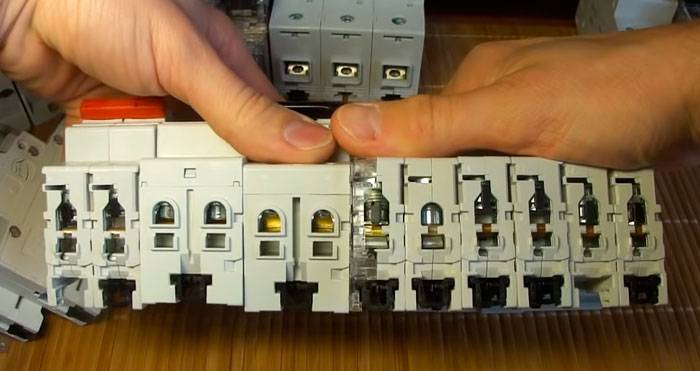

Удобство монтажа

Более дорогие автоматы могут иметь некоторые отличия в части подключения проводов. Например, ABB серии S снабжены двойными клеммами.

Под один зажим можно подключить провод, а под другой монтажную шинку или перемычку на следующий автомат.

Щитки собранные на ABB серии S получаются как бы многослойными.

первый слой – питающие провода, идущие за Din рейкой

второй слой – гребенка

третий слой – провода с верхних клемм автоматов

четвертый слой – отходящая проводка с нижних клемм

Но момент удобства монтажа важен в первую очередь электрикам, а не вам. Мастер может выполнить двойное подключение на автоматах и другим способом – специальным наконечником НШВИ под два провода.

Вам то зачем за это переплачивать? Мастеру конечно выгодно сделать все быстрее, красивее, может даже выложить фоточки собранного эл.щитка в инстаграмм. Но клиенту от этого будет не холодно, ни жарко.

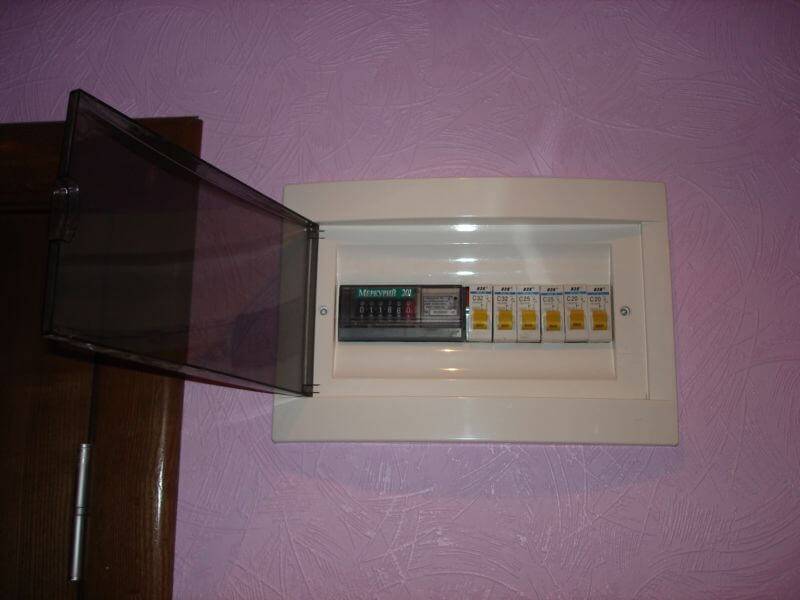

Встраиваемый щит в нише

Принципиально такая схема установки несложная. На корпусе пластиковых моделей нанесены перфорированные лючки для выламывания и последующего ввода кабелей. В металлическом щитке есть готовые отверстия для ввода проводов, а точки входа защищаются с помощью сальников. Снимается крышка щита, корпус вставляется в подготовленное углубление и фиксируется с помощью винтов, расположенных на четырех углах корпуса.

Навесные модели устанавливаются на стену с помощью дюбелей или шурупов-саморезов. После полного выполнения монтажа и подключения модульных устройств на DIN-рейке, корпус закрывается крышкой. Пустые места в конце ряда защелкиваются специальной заглушкой. Обязательно промаркируйте каждый автомат с помощью наклейки, чтобы знать, на какой именно контур он установлен.

Как определить подделку или некачественный автомат?

Как ни печально, но подделка автоматических выключателей на сегодня очень частое явление. Это связано с тем, что эти приборы являются достаточно ходовым товаром и на рынке электроники достаточно большая конкуренция.

Самым надежным способом проверки этих устройств является проверка под нагрузкой до полного отключения, но такие опыты, к сожалению, можно провести только в лабораторных условиях.

Конечно же, фирмы которые закупают большие партии автоматов, имеют в своем распоряжении оборудование для проверки, но что же делать простому рядовому покупателю если, к примеру, ему нужно купить два или три автомата?

Выход только один — полагаться на свой опыт, если, конечно же, таковой имеется, или же приобретать приборы только производства определенной компании, которая лучше всех себя смогла зарекомендовать.

Некачественные автоматические выключатели также можно отличить по некоторым внешним признакам, а именно:

• Некачественный прибор, как правило, имеет очень малый вес, так как при его сборке экономились все материалы;
• На качественном приборе присутствует четкая маркировка, чего нельзя сказать о поддельных приборах;
• Одним из эффективных способов отличия качественного автомата от подделки является просмотр его внутренностей.

Для этого нужно внимательно просмотреть в специальное отверстие автомата и если там присутствует биметаллическая пластина расцепителя, то ото означит что автомат уже будет срабатывать при коротком замыкании, а не будет работать просто выключателем света.

Оцените качество статьи

Нам важно ваше мнение:

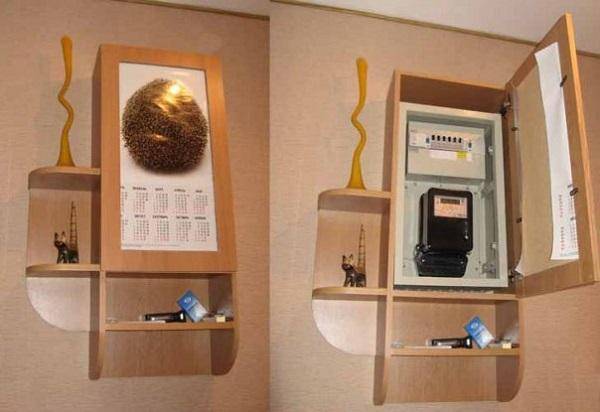

Металлический ящик с окошком для размещения модульных устройств и электросчетчика

Если принято решение о скрытой установке, – проверьте толщину стены и сопоставьте ее с глубиной выбранного ящика. В 95% случаев покупают и устанавливают готовые боксы под модульные устройства. Но, иногда, в нетипичных ситуациях, приходится выкручиваться; тогда берут детали для сооружения щитка в разборе. Например, нестандартное решение с применением ревизионных дверей пригодится, когда необходимо смонтировать электрощит в слишком глубокой уже существующей нише, для которой готовый щит не подходят по габаритам. В этом случае отдельно понадобится задняя стенка и рама с дверцами (также представлены из пластика или металла).

Критерии выбора щитка по конструкции корпуса

Имеющийся в продаже ассортимент щитков классифицируется:

• по конструктивным свойствам;
• материалу;
• особенностям установки и степени защиты.

С учетом всех требований предоставляется возможность приобретения изделия с металлическим или пластиковым корпусом в навесном, напольном или встраиваемом выполнении.

• В изготовленном из прочного и долговечного металла корпусе, разрешается устанавливать любое, в том числе нестандартное электрооборудование. Металлические щитки проще заблокировать от несанкционированного доступа.
• Если выбор пал на пластиковый корпус, следует отдать предпочтение продукции от известного производителя марки — АВВ, IEK или Makel. В плане дизайна выгодно отличается продукция греческого бренда FOTKA.
• Промежуточное положение занимают металлические корпуса с внутренним диэлектрическим покрытием. Важный нюанс: в однофазных двухпроводных системах энергоснабжения установленные пластиковые щитки не нуждаются в заземлении.

Советы профессионалов

Теперь нелишним будет обратиться к советам, профессиональных электриков, которые помогут более грамотно выполнить расключение электрического щитка и упростить его эксплуатацию.

Устанавливая распределительный щит в квартире или доме, желательно, создать схему всех подключений с понятными обозначениями. Её можно вычертить или распечатать на бумаге и приклеить с внутренней стороны дверцы корпуса щита. Это позволит, в случае аварийной ситуации и отсутствии хозяина, практически любому оперативно выполнить отключение или включение энергии.

Для удобства обслуживания и проведения ремонтных работ все группы проводки внутри распределительного щита группируются по назначению линий. Группировку можно произвести при помощи изоляционной ленты или пластиковых хомутов. На каждую группу крепятся бирки с соответствующими надписями. Ремонтируя проводку не придётся ломать голову над тем – какой провод за что отвечает и избежать неприятных ошибок.

Ещё раз напоминаем о важности правильного подключения автоматических выключателей – проводники ввода заводятся сверху. Для надёжности осмотрите маркировку на устройствах, большинство производителей размещают на них схему правильного подключения и вопрос – как подключить автомат в щитке, отпадает сам собой.. Образцовый щитокИсточник static.wixstatic.com

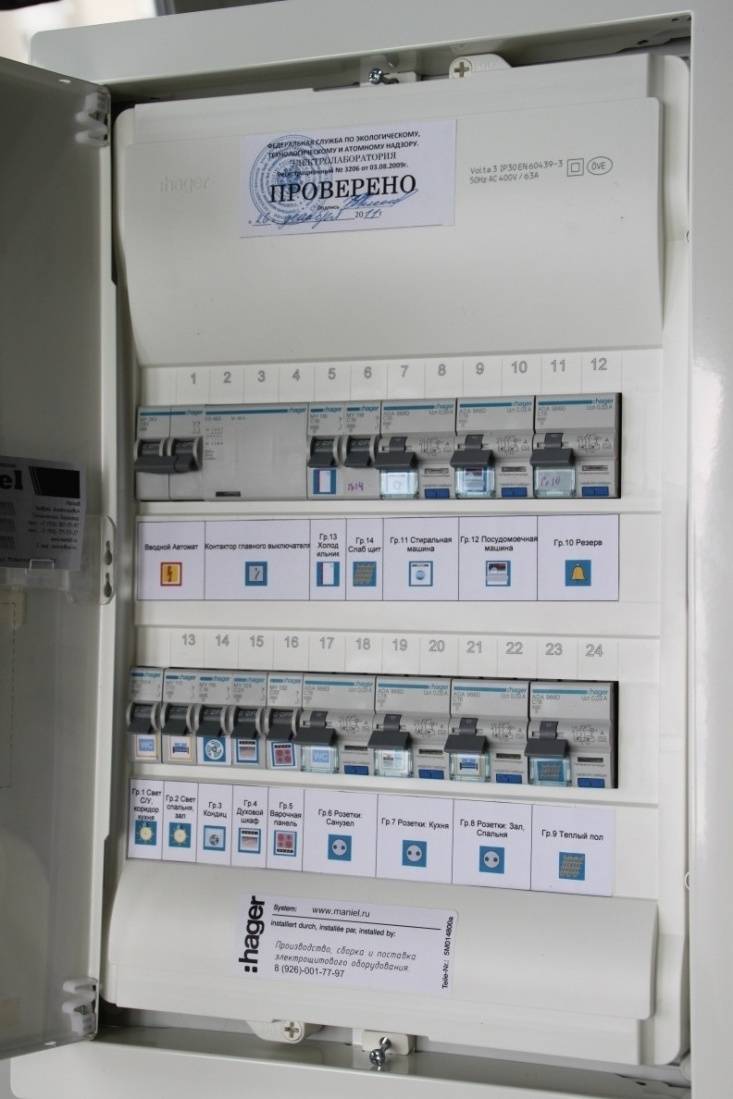

Образцовый щитокИсточник static.wixstatic.com

После контрольного запуска, собранного или отремонтированного распределительного щитка он оставляется на несколько часов открытым. При этом нагрузку на сеть желательно повысить до максимума. Через пару часов можно проверить – греются ли компоненты щитка.

При правильной сборке и расчётах повышенной температуры быть не должно. В противном случае необходимо отключать щиток, и искать источник проблемы. Если этого не сделать – короткое замыкание неизбежно.

Примерно один раз в шесть месяцев необходимо протягивать все винты внутри распределительного щита

Это особенно важно при использовании в сети алюминиевых проводов.. Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки

Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Профессионалы рекомендуют не пожалеть трёх мест под установку в щитке модульной розетки. Это позволит подключать к щитку различные инструменты и освещение, полностью обесточив все линии.

Для создания высокотехнологичного щитка распределения, рекомендуется установить в него реле напряжения. Это устройство будет отслеживать показатели сети и в случае критического скачка вверх или падения напряжения автоматически отключит нагрузку. После восстановления номинальных показателей произойдёт включение. Таким образом можно надёжно защитить электроприборы имеющие повышенные требования к напряжению сети.

Устаревшие автоматы – «пробки»Источник homemasters.ru

Ещё раз обратите на размеры корпуса, как говорилось выше, он должен быть «на вырост» обеспечивая возможность расширения системы. Более просторный корпус снижает взаимный перегрев элементов и повышает срок их службы.

Протягивание креплений контактов можно совместить с уборкой внутри корпуса распределительного щита. Грязь заставляет элементы щитка сильнее греться, а пыль и паутина могут стать источниками коротких замыканий.

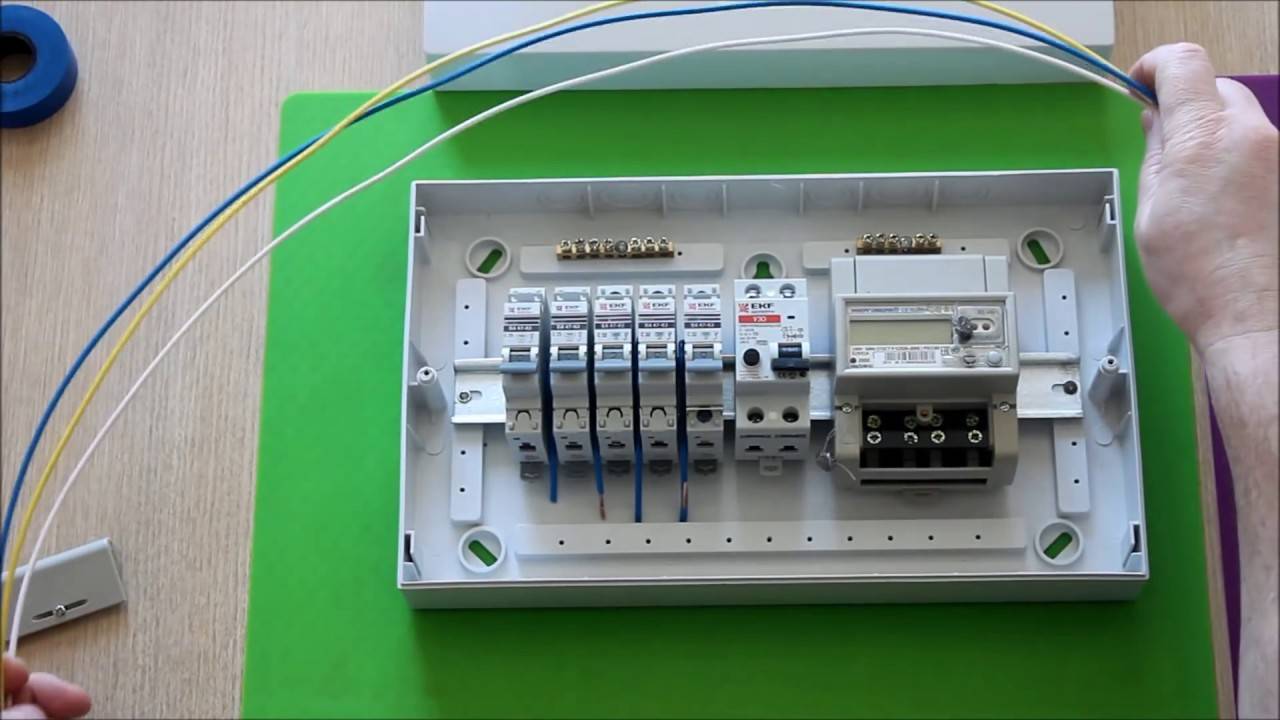

Еще пример сборки щитка в видео:

Заключение

В заключение можно сказать, что при должной аккуратности самостоятельная установка распределительного щита – мероприятие вполне осуществимое. Главное не забывать о технике безопасности и правильно сделать расчёты. Однако, чтобы гарантированно избежать ошибок, лучше доверить это дело профессионалам.

Что придется докупить для установки?

Для монтажа ящика необходимы различные аксессуары. Часто возникает непонимание, нужно ли покупать помимо щитка еще что-то? На самом деле все просто. В большинстве моделей от цивилизованных производителей в комплект электрощита уже входит все необходимое для его установки. Это чаще всего целый ассортимент вспомогательного оборудования: шины N/PE, суппорт для шин, дюбели, винты, заглушки для крепежных отверстий, заглушки для неиспользуемых мест на DIN-рейке, сальники для защиты конструкции от попадания влаги, химических реагентов, пыли, готовые наклейки для маркировки модульных устройств или маркировочная лента.

Специальные крепления – «лапки» для установки в гипсокартонных стенах – скорее всего придется докупить как дополнительную опцию, в комплект к щитку они включены редко. Предусмотрите это заранее, чтобы не пришлось срочно докупать в процессе.

Такого рода полная комплектация – залог того, что монтаж можно начинать сразу же, не отвлекаясь на то, чтобы в срочном порядке докупить всевозможные мелочи.

А вот в самых дешевых сериях в комплекте поставки, собственно, сам ящик в гордом одиночестве. Все остальное придется найти и купить отдельно; сомнительная экономия, учитывая, сколько времени и сил на это понадобится.

ВЫБОР ЭЛЕКТРИЧЕСКОГО ЩИТА

Необходимо выбрать электрощит по следующим параметрам:

Место, где будет устанавливаться электрощит. Если это улица, то нужен распределительный щит со  степенью защиты IP65 (влагозащищенные), если внутри дома – то достаточно IP41.

Пластиковый или металлический. Обычно, металлические электрощиты устанавливают на улице (их сложнее сломать) и в деревянных домах (не горят), а пластиковые – внутри помещений, и в помещениях (котельная, баня), где нужна высокая степень защиты от пыли и влаги IP.
Например, у ABB, бытовые электрощиты с IP65 – это Mistral IP65, с IP41 – Mistral 41, UK600.

С прозрачной или глухой дверцей. Цвет дверей бывает разный, поэтому необходимо уточнять при заказе. Но обычно – это серая прозрачная, зеленая прозрачная и глухая белая.

Будет ли электрощит навесной или встраиваемый в специальную нишу.

Количество модулей. Обязательно оставляйте запас по модулям в электрощите, не набивайте его приборами на 100%. Вы позже решите поставить в распределительный электрощит: реле напряжения, селективное УЗО, дополнительные автоматы. И если вы не предусмотрели запас модулей возникнут проблемы. Для квартир – это не очень актуально (кто будет при чистовой отделки добавлять новые кабели), а вот для частного дома, конечно, лучше иметь свободное резервное место в щите.

Один модуль занимает обычный однополюсный автомат и равен 18 мм (у АВВ 17,5 мм), двухполюсный автомат, однофазное УЗО, дифавтомат – занимают по два модуля 36 мм., трехполюсный – 3 модуля, трехфазное УЗО – 4 модуля.  Исходя из этого и рассчитывайте свой электрощит, оставляя необходимый запас по модулям.

Выбор электрических шкафов огромный, и чаще всего заказывают пластиковые электрощиты, они хорошо вписываются в интерьер жилых помещений и дешевле, чем металлические.

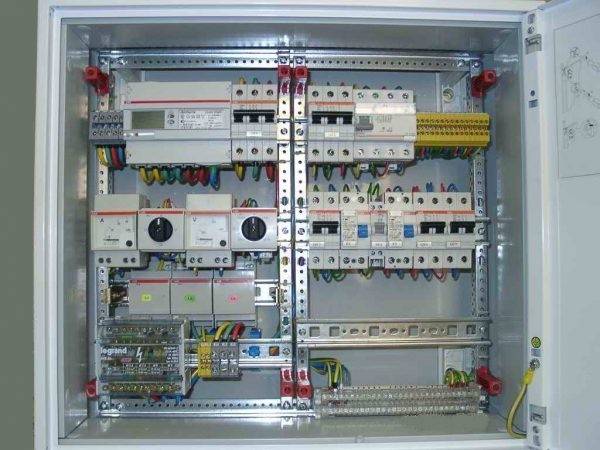

Металлические щиты часто ставят в домах и коттеджах, т.к. обычно там много кабельных линий (автоматов) и нужны большие щиты, а пластиковые бывают только до 72 модулей. Также щиты из металла ставят на улице в качестве щитов учета, где установлен счетчик электроэнергии, потому что они крепче и надежнее, чем пластиковые.

Где лучше всего устанавливать такую конструкцию?

Также пользователю необходимо определиться с местом, где будет размещаться устройство. Для этого оно должно отвечать некоторым важным требованиям:

Значительная удаленность от мест хранения взрывчатых и легко воспламеняющихся веществ, так как малейшая искра способна стать катализатором пожара.
Важно чтобы изделие размещалось в хорошо вентилируемом месте, что исключит перегрев системы.
Важно сделать щиток максимально доступным, чтобы электрику было легче выполнять монтажные работы, а владельцу эксплуатировать прибор.
Желательно устанавливать устройство в местах с хорошей естественной освещенностью.

Материал корпуса электрощитов

Традиционно распределительные щиты изготавливаются из двух видов материалов. Это либо окрашенный металл, либо пластик.

Пластиковые распредщиты находят применение внутри помещений, вне досягаемости прямого солнечного излучения. Конструктивно представляют собой компактный пластиковый бокс с размещенными внутри коммутационными шинами и DIN-рейками.

В зависимости от модели, пластиковые распредщиты могут иметь прозрачную, непрозрачную, или имеющую окно дверку. Простейшие образцы вообще не имеют дверок. Могут иметь как накладное, таки встраиваемое в стену исполнение.

Разновидности электрощитов

Металлические щитки. Отличаются большим разнообразием габаритных размеров. Могут применяться в помещениях, под открытым небом или в специальных отдельно стоящих постройках.

Металлические электрощиты, предназначенные для эксплуатации вне помещений, дополнительно снабжаются резиновыми уплотнителями на дверках и кабельных вводах. Помимо защиты от влаги, эти уплотнители позволяют блокировать проникновение пыли. Большинство моделей оснащаются запирающими устройствами.

Верные приметы качества

Расскажем вам немного о главных отличиях качественного щитка от дешевых экземпляров. Чтобы вы сами смогли решить, стоит ли экономить на покупке.

Итак, основные преимущества хорошего электрощита:

Жесткий прочный каркас обеспечивает простоту и надежность монтажа и на поверхности, и в нише. В копеечных экземплярах –  тонкие стенки и хлипкая конструкция не редкость, деформация легко случится уже на этапе установки.

Достаточно внутреннего пространства для удобного подключения модульных устройств, и общая эргономика конструкции (без зазоров и люфта).

Удобные, продуманные детали: качественная перфорация отверстий для подвода и отвода кабеля, набор сопутствующих деталей для монтажа, специальные «лапки» для крепления в полые стены, эргономичная надежная защелка и приятный общий вид.

Что нужно знать о счетчиках электричества?

Такие устройства, предназначающиеся для учета потребляемого электричества, могут быть механическими и электронными. По мнению специалистов, механические счетчики более надежны и долговечны, в то время как электронные позволяют сохранять различные данные о сети (к примеру, о перепадах напряжения, пике потребления и прочих характеристиках – все зависит от конкретной модели).

Механические устройства достаточно долго стояли во всех квартирах и домах, но в 21-м веке появились электронные модели, которые быстро заняли лидирующие позиции на рынке. Заметим, что приборы учета также могут быть одно- и трехфазными. В квартирах чаще всего используются именно однофазные устройства, а вот трехфазные встречаются больше там, где есть бойлеры, электрические двигатели, котлы.

Трехфазный электросчетчик

Приборы учета могут классифицироваться по разным критериям, таким как:

• принцип экономии;
• стоимость;
• потребляемая мощность;
• время использования между проверками;
• вид (электронные, механические);
• сложность установки, эксплуатации.

Если желаете сэкономить, можете установить двухтарифный счетчик. Он отличается от однотарифного делением рабочего времени надвое – на ночное и дневное время. Благодаря этому нагрузка на электросети в больших городах уменьшается, так как снижается цена киловатта ночью. Использование двухтарифных приборов учета рекомендовано в помещениях с:

• стиральной машинкой;
• теплыми полами;
• электрическими обогревателями.

Сколько можно сэкономить на двухфазном счетчике. Пример

Очень важно при выборе счетчика то, сколько именно мощности требуется квартире в сутки. В среднем, при нагрузке тока менее 60 ампер суточная потребляемая мощность составляет 10 кВт

Частота рабочей сети всех учетных приборов равна 50 Гц. А если нагрузка будет превышать отметку в 10 кВт, то сила тока должна составлять уже 100 ампер.

Чтобы определить, какая мощность используется в вашей квартире, изучите паспорт электрических приборов всего дома. Там должна указываться мощность каждого из них

Занимаясь подсчетами, принимайте во внимание то, сколько в среднем приборы работают в течение суток. В конце сложите данные – результатом станет необходимая средняя суточная мощность электросчетчика

Как сэкономить на электроэнергии

Популярные производители

ABB

Данная компания была основана в 1988 году. Она образовалась путем слияния шведской и швейцарской компаний. Но почти половина производства располагается на территории Германии, поэтому многие ошибочно относят компанию к немецкой. Компания специализируется на производстве систем автоматизации, автоматических выключателей, комплексов для распределения электроэнергии. Сегодня продукция «ABB» считается одной из самых качественных и пользуется большим спросом. Автоматы данного производителя имеют большой диапазон номинального тока, поэтому их с легкостью можно приспособить под любое здание.

Schneider Electric

Данная французская компания образовалась в 1836 году. Более чем за 180 лет трудовой деятельности в компании случилось много преображений и изменений. Сегодня компания занимается внедрением инновационных технологий в жизнь. На российском рынке «Schneider Electric» давно завоевала популярность, продукция данного бренда имеет большое число положительных отзывов и рекомендована электриками.

Legrand

«Legrand» — так же французская компания, занимающаяся выпуском электротехнической продукции. Компания была основана в 1866 году, и сначала она занималась выпуском фарфоровых изделий. Потом они начали изготавливать фарфоровые изоляторы.  И только с 1949 года «Legrand» перешла на выпуск электроустановочных устройств. Сегодня компания выпускает автоматы четырех категорий. Максимальный номинальный ток может достигать 630 А, а минимальный 6 А. это позволяет использовать изделия дано бренда как для дома, так и для производства.

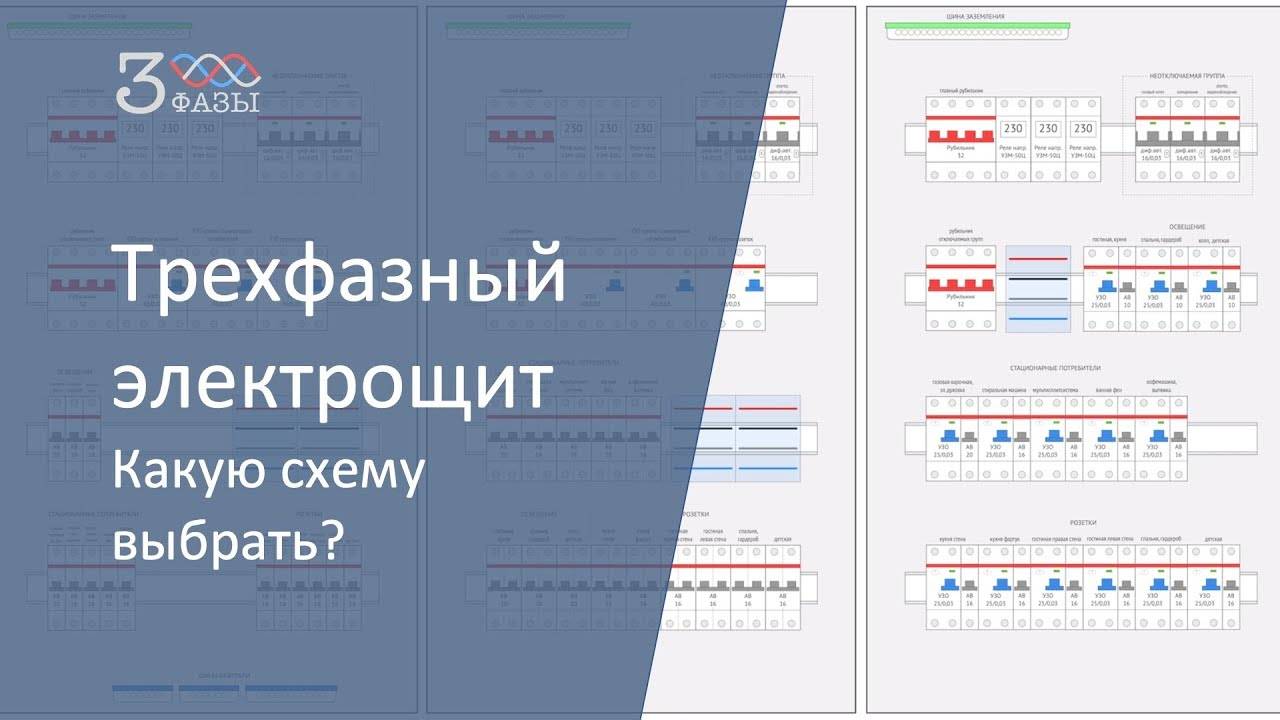

СБОРКА ЭЛЕКТРОЩИТА.СХЕМЫ

Сборка электрощита всегда начинается с изучения схемы электроснабжения вашего частного дома или квартиры. Есть два способа получить схему:

Можно начертить схему для сборки электрощита самостоятельно в обычных программах, например таких, как Photoshop, AutoCAD, Компас или Exel. Но использовать данную схему-план для сборки, возможно только при стандартных, типовых случаях. Потому что часто подобные схемы понятны лишь авторам, запутаны, не доделаны, и что самое главное – не содержат всей необходимой информации для сборки щита. Ниже показаны примеры, как можно составить схему для сборки электрощита самому.При заказе сборки щита у меня, электрическую схему я проектирую и черчу бесплатно.

Идеальный вариант, если у вас уже есть готовый проект электроснабжения дома или квартиры. Схема электрощита в нем есть в обязательном порядке.

Количество модулей

Еще один не менее важный критерий выбора электрощита – по количеству модулей. Чтобы правильно подобрать размер щитка, нужно для начала составить схему электропроводки, в которой указать точное количество автоматов, УЗО, дифавтоматов, а также определить, будет ли стоять счетчик внутри электрощитка. С составленной схемой выбрать количество модулей не составит труда. Учтите, что ширина одно модуля – 18 мм (ширина однополюсного выключателя). Чтобы правильно выполнить расчет руководствуйтесь следующими значениями (количество модулей, которое занимает одно устройство):

1. Электросчетчик – от 6 до 8.
2. Трехфазное УЗО – 5.
3. Однофазное УЗО – 3.
4. Трехфазный автоматический выключатель – 3-4.
5. Двухполюсный автомат – 2.
6. Однополюсный автомат – 1.

Обычно для квартиры, если счетчик установлен на лестничной площадке, вполне достаточно выбрать электрощит на 12-16 модулей (лучше брать с запасом, мало ли, вдруг Вы в будущем захотите подключить реле напряжения для защиты бытовой техники). Если же квартира трехкомнатная и счетчик стоит у Вас в коридоре, лучше подобрать корпус не менее, чем на 16 посадочных мест.

В частном доме, собственно, как и на даче, потребителей электроэнергии больше, поэтому рекомендуется ставить электрический щит на большее количество модулей – минимум 24. Хотя, опять-таки, все будет зависеть от выбранной вами схемы электропроводки. Возможно, на освещение вы поставите только один автомат, а может быть и такое, что каждую комнату будет обслуживать свой автоматический выключатель. Помимо этого нужно учитывать напряжение на вводе — 220 либо 380 Вольт. Для трехфазного электросчетчика, УЗО и автоматов нужно будет больше места.
