Расчёты и составление схемы
Чтобы разобраться с тем, как собрать бытовой электрощиток, нужно предварительно составить схему такой конструкции. В свою очередь, составлению схемы предшествуют расчёты, при помощи которых подбирается электрическая аппаратура.

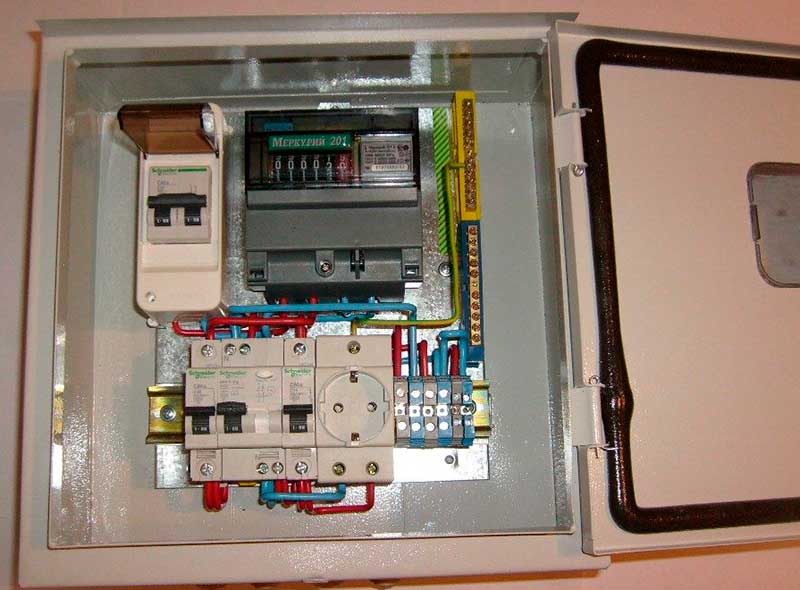

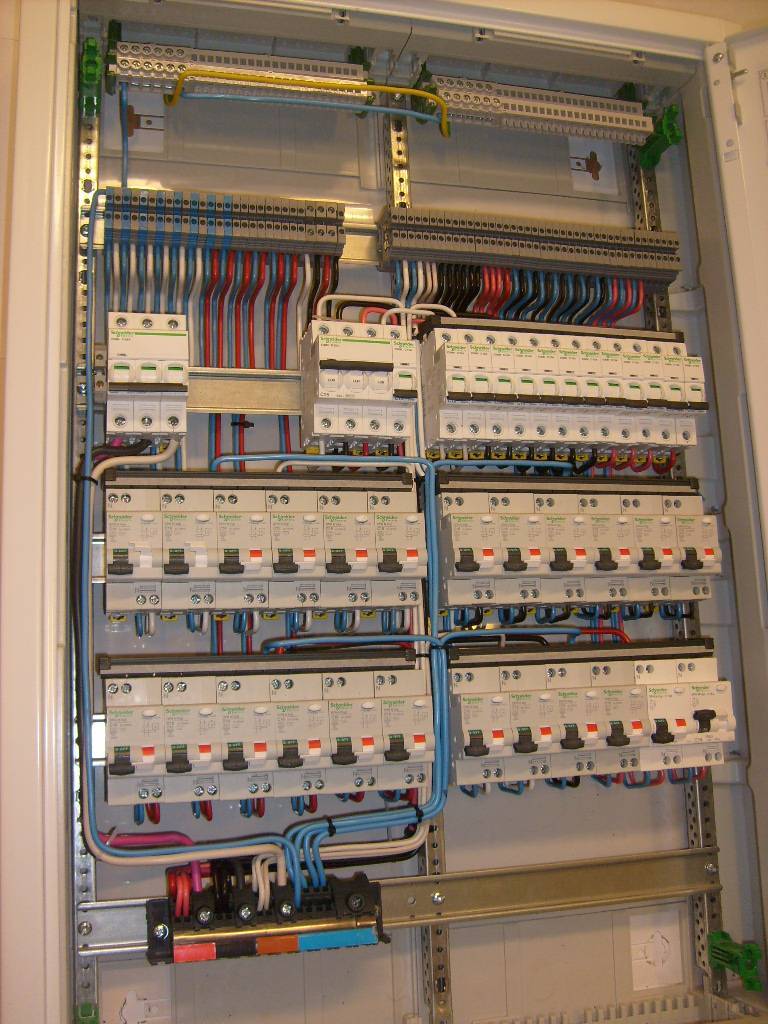

Удачный пример распределения составляющих компонентов внутри электрического щитка бытового назначения. Ничего лишнего, рационально расставленная аппаратура, достаточно свободного места
Электрические детали, составляющие внутреннее содержимое электрощита, обычно представлены следующим набором:
- автоматические выключатели;
- предохранительные колодки;
- контактные шины;
- пакетные переключатели;
- аксессуары, например, скобы, зажимы, проходные втулки и др.
Несмотря на относительно невысокие требования к бытовому электромонтажу, по сравнению с промышленным вариантом, принцип распределения энергии остаётся незыблемым. То есть каждая группа потребления выстраивается отдельным сегментом общей сети.

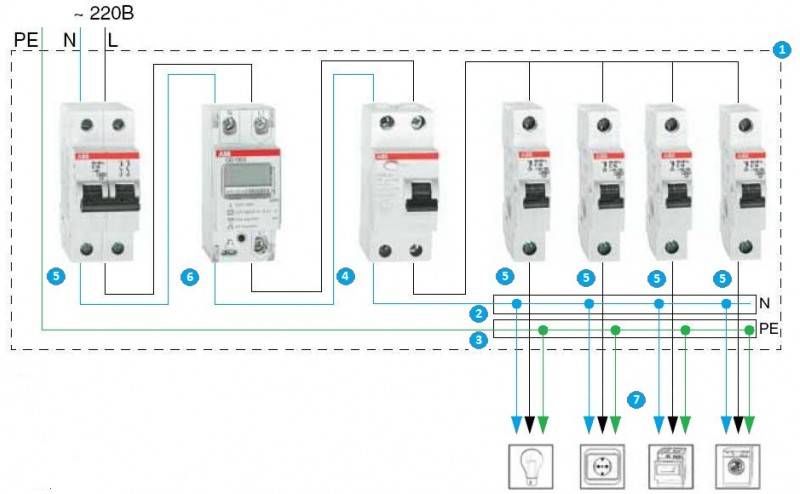

Пример расчёта и подбора автоматов под каждый отдельный сегмент схемы: 1 – сегмент освещения (автомат 10А); 2 – электрические розетки одной комнаты (автомат 16А); 3 – электрические розетки второй комнаты (автомат 16А); 4 – бытовая электрическая плита (автомат 25А)
Дом или квартира в современном оснащении традиционно содержат технику достаточно высокой мощности. К примеру, электроплита, микроволновая печь, стиральная машина.
Оборудование подобного класса подключается отдельной группой когда выполняется монтаж внутри распределительного щита. Соответственно, эта группа требует устройства индивидуального узла коммутации и блокировки.
На такую группу делается суммарный расчёт потребляемой мощности с учётом коэффициента запаса прочности. Другими словами – взятые из паспорта данные мощности на электрические машины суммируются.
К полученной сумме добавляют запас прочности – примерно 30% от полученной суммы. В результате есть значение мощности, по которому подбирают электрическую аппаратуру на монтаж узла группы – пакетник, коммутирующий автомат, предохранительную колодку.

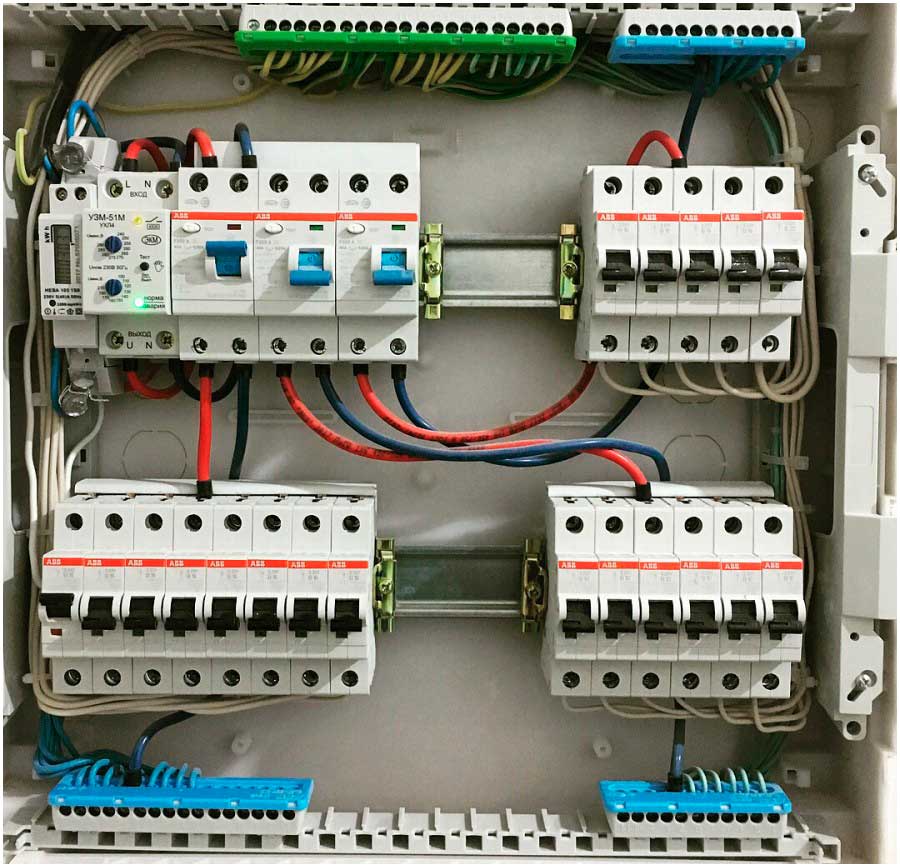

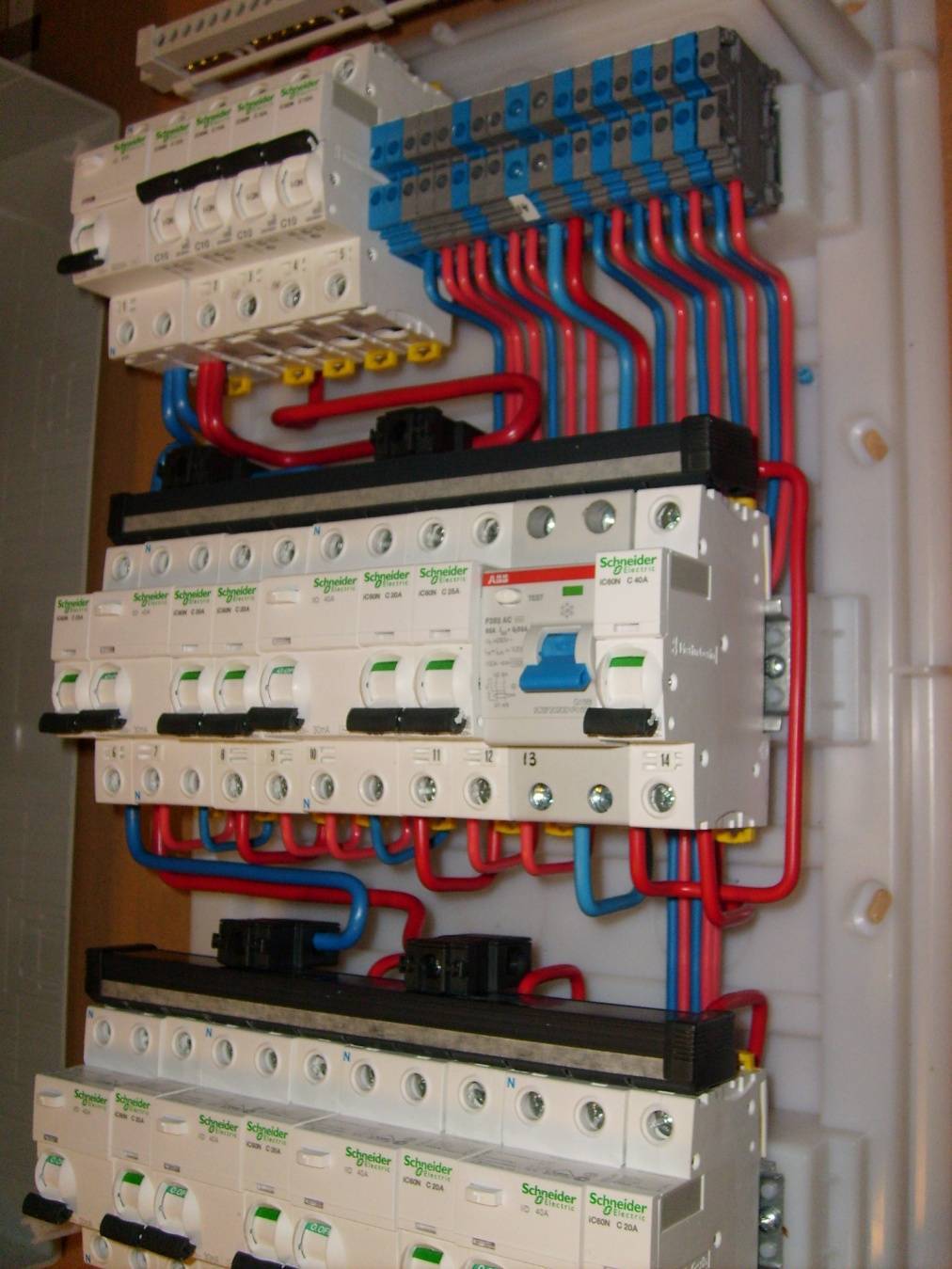

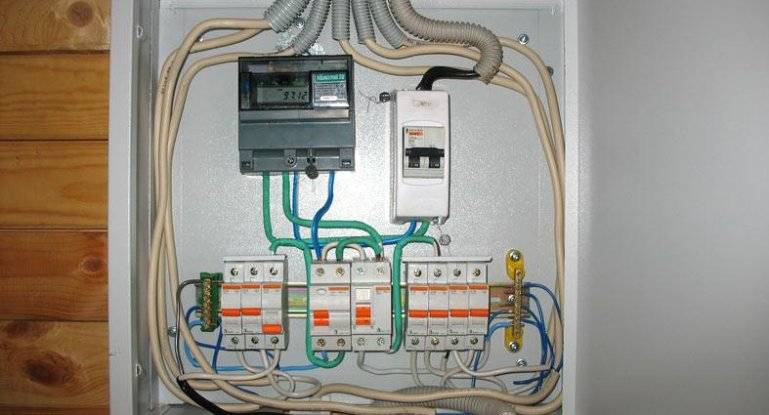

Натуральный вид примера сборки внутри бытового электрического щитка, где организовано распределение энергии по секторам в зависимости от потребляемой мощности и назначения сектора
Аналогичным способом создаётся любая другая группа отдельного сегмента сети, к примеру, отдельно на розетки, на освещение, на систему теплого пола и др.
Для стандартных квартир создание большого количества групп является не актуальным. Здесь обычно ограничиваются двумя, максимум тремя группами. А вот для загородной недвижимости схемы мультигрупповые – явление вполне обыденное.
Выбор хорошего электрического щитка
Когда количество мест будет определено, следует подумать о конструкции изделия. Существует несколько типов щитков, выделяемых по способу монтажа:
- Навесные щитки, для которых не требуется подготавливать специальную нишу. Их можно просто навешивать на стену с использованием шурупов или анкеров. При установке щита на улице следует сделать его навесным. Если его монтируют в помещении, проводка должна быть открытой.
- Встраиваемые щитки – для таких устройств подготавливают нишу в стене. Подобные изделия монтируются исключительно в помещениях со скрытой проводкой.
Щитки нередко выполняются с корпусом из металла. Они изготавливаются разных типов – встраиваемые и навесные. Благодаря повышенной прочности корпуса они имеют определенное преимущество перед моделями из других материалов. Особенно часто их устанавливают на улице. Такие щитки гораздо проще защитить от вандалов. Уличные модели обычно оснащаются стеклянным окошком, которое позволяет считывать данные счетчика.
Щитки, выполненные из пластика, сегодня очень популярны. Они могут быть навесного типа или встраиваемого. Предназначаются такие устройства как для установки на улице, так и для монтажа внутри помещения. Благодаря большому разнообразию моделей их можно вписать практически во все интерьеры. Обычно они смотрятся очень эстетично. Однако спустя несколько лет белый пластик может стать желтым.
Существует несколько советов, как выбрать электрический щит:
Сперва следует обратить внимание на продавца. У проверенного поставщика можно приобрести сразу электрический щиток и модульное оборудование, и множество комплектующих
Лучше, если покупка будет осуществляться в большом магазине, в котором имеется довольно большой ассортимент
Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
Важно учитывать и производителя
Среди мировых брендов можно выделить Hager, Makel, ABB
Таки продавцы заботятся о своей репутации, поэтому некачественную продукцию у них найти не получится.
Важно учитывать и производителя. Среди мировых брендов можно выделить Hager, Makel, ABB. Однако существует и несколько проверенных отечественных производителей.
Каждый производитель предлагает щитки с разной комплектацией
Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции
Однако существует и несколько проверенных отечественных производителей.
Каждый производитель предлагает щитки с разной комплектацией. Лучше выбирать изделия с богатым функционалом. У такого щитка рейки должны находиться в рамке, которую можно легко демонтировать. Такое конструктивное решение упрощает монтаж и демонтаж конструкции. Кроме того, следует выбирать щиток с правильной организацией и фиксирующим механизмом для входящих кабелей. Лучше, если в щитке будут органайзеры для кабелей, что позволит сэкономить пространство внутри конструкции.
Многие известные производители выпускают и сопутствующие товары – замки, гребенки, дверцы.
Необходимые инструменты и подготовка к работе
Схема составлена, расположение элементов продумано. Далее пришло время установить сам бокс, если вы не сделали этого раньше. Монтаж распределительных щитовосуществляется согласно его типу: он может быть утоплен в стене (придется вырезать проем) или просто крепиться к ней, выступая на определенную ширину. Врезку ящика осуществляют при помощи шлифмашинки с алмазным кругом. Ящик прикладывают к стене, обводят карандашом или мелом по контуру, затем вырезают прямоугольник, “дробят” его на квадратики алмазным диском, а затем при помощи перфоратора или долота выбивают их на нужную глубину. Крепление производится дюбелями или саморезами.

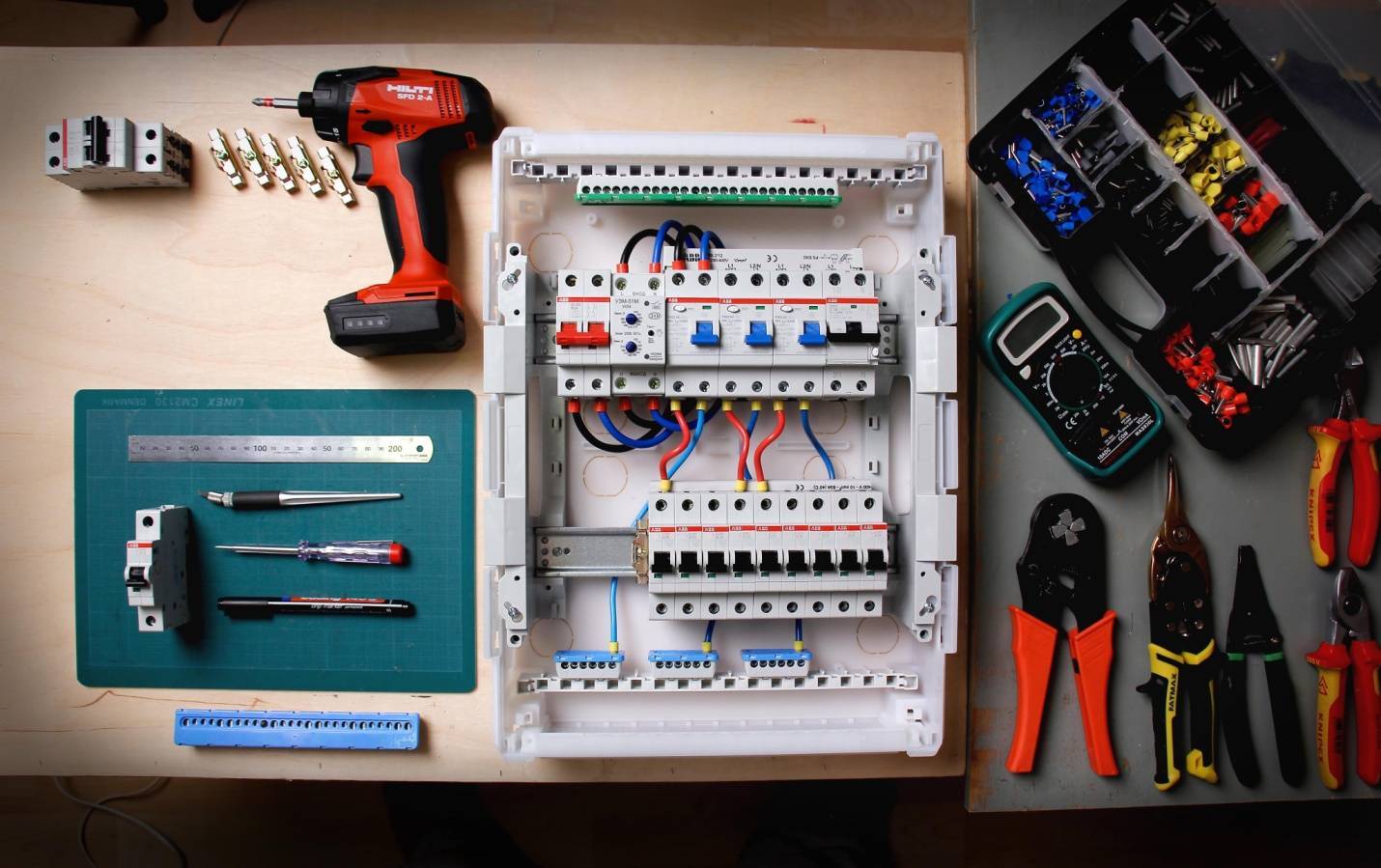

Также для подключения вам понадобятся отвертки (крестообразные и обычные), мультиметр (для прозвона), нож для снятия изоляции, клеммы для соединения проводов или паяльник с оловом и припоем для спайки. Мы рекомендуем использовать клеммы – они надежные, стоят недорого и значительно ускоряют процесс сборки.
Выбор места монтажа щитка
Электрический щиток (ЩК – щит квартирный) устанавливают на вводе электрического кабеля в квартиру, как правило, в прихожей или тамбуре, чтобы длина кабеля для подключения к общей линии была минимальной. Назначение ЩК – защита системы электроснабжения от коротких замыканий и перегрузок, управление группами линий питания и учёт потребления электроэнергии.

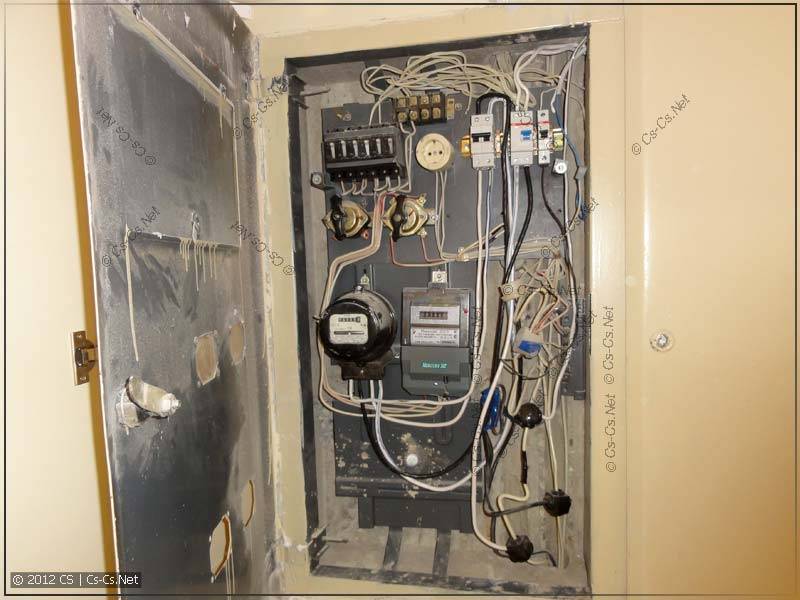

Щитки старого образца имели открытое исполнение, вынуждавшее в целях безопасности располагать их как можно выше. Современные распределительные щиты размещают в прочных, запирающихся на замок корпусах (мини-боксах), поэтому устанавливают их на высоте, удобной для пользования автоматами и снятия показаний счётчика – от 170 до 175 см.
В частном доме расположение щитка проектируют в зависимости от места и способа подключения системы электроснабжения жилья к питающему кабелю.
Место установки ЩК должно отвечать следующим требованиям:
- достаточный уровень освещённости и вентиляции (естественных);
- лёгкий доступ;
- удалённость от мест хранения пожароопасных материалов.
Как распределяется электричество

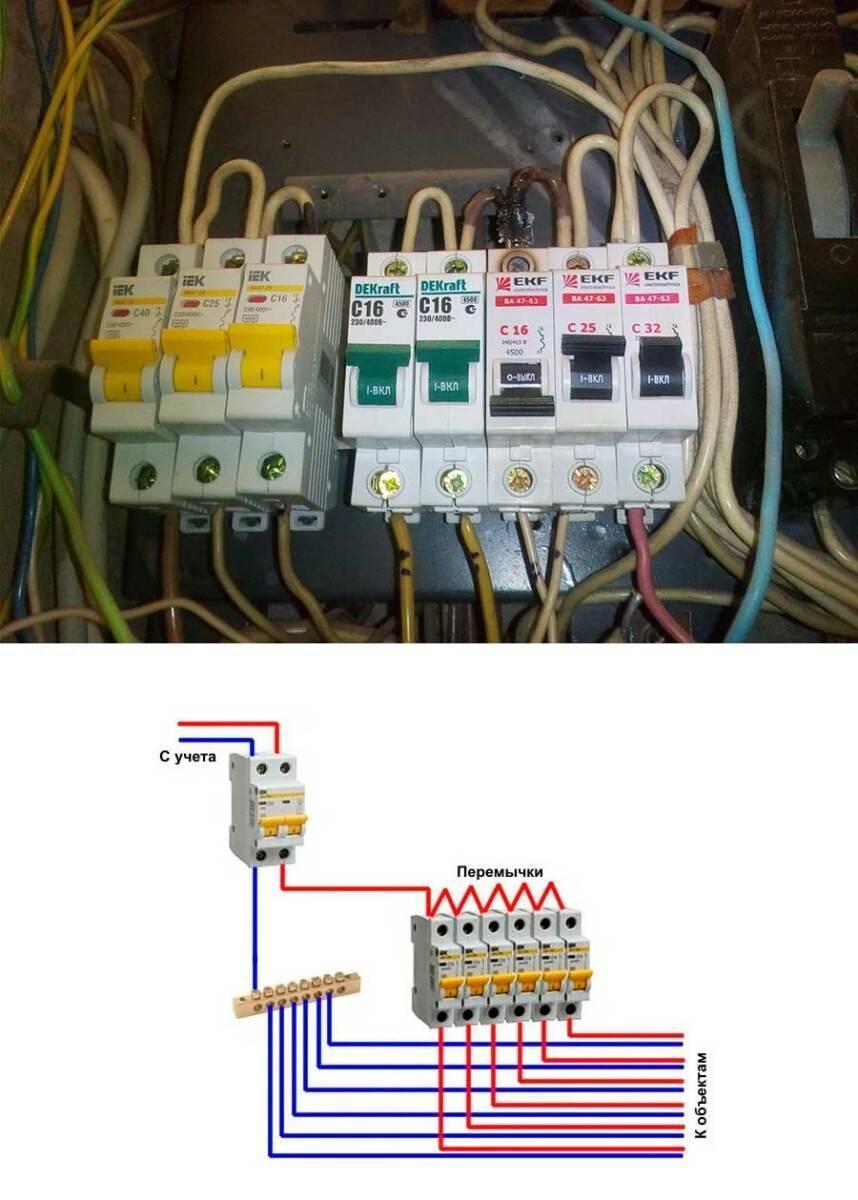

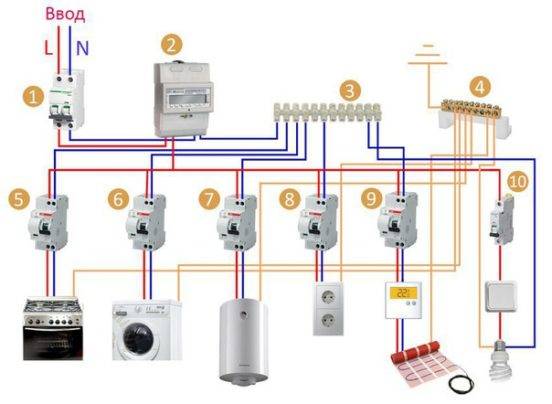

Распределение энергии по группам пользователей – одна из главных задач электрического щитка. Если его установку решено проводить самостоятельно, следует знать несколько обязательных правил распределения:
- Потребители, которые берут на себя больше всего энергии, должны выделяться в специальные группы. К ним относятся духовые шкафы, посудомоечные и стиральные машинки, водонагревательные приборы и электрические плитки. Обычно это устройства, которые превышают по мощности 2 кВт. Каждая линия в щитке должна быть оборудована системой автоматического выключения. При этом она должна иметь соответствующий номинал. Ни у одной из таких линий не должно быть ответвлений. От щитка к потребителю электричества в этом случае ведется цельный отрезок кабеля.
- Все накопительные водонагревательные приборы, стиральные машины и электроплиты должны подключаться к щитку электрическим кабелем 2,5 кв. мм. В электрическом щитке на каждую линию устанавливается автовыключатель, рассчитанный на 16 А.
- Некоторые электрические духовки должны подключаться кабелем большого сечения. Это обычно провода 4 кв. мм. Автомат в щите при этом должен иметь номинал 20 А. Если к щитку подключен электроварочный прибор или проточное водонагревательное устройство, кабель может понадобиться сечением 6 кв. мм. При этом автомат устанавливается на 32 А.
- Розеточные линии распределяются таким образом, чтобы для каждого помещения они были выполнена отдельно. Линия может быть оборудована трехжильным электрическим кабелем, имеющим сечение 2,5 кв. мм. Ее разветвление может происходить в распределительных коробках по дороге к потребителям. Если возникает какая-нибудь нештатная ситуация, не понадобится отключать другие помещения, можно выключить только один конкретный автомат.
- Линии освещения тоже следует выполнять отдельно для каждой комнаты. Кабели для них должны иметь сечение 1,5 кв. мм. К каждой такой линии должна подключаться система автоматического отключения на 10 А.
Многие могут подумать, что такой подход к монтажу щитка и проведению электрических кабелей довольно избыточен. Однако в действительности этот способ является единственно верным, если учитывать необходимость обеспечения безопасности и комфорта управления, прописанных в ГОСТе.
Многие неопытные электрики, незнакомые с принципами проведения проводки, в целях экономии закупают кабели небольшого сечения вместо качественных изделий. Кроме того, нередко любители приобретают УЗО и автоматы невысокой стоимости. Такие решения могут сказаться на безопасности жителей дома, в котором проводится электричество.
Пред проведением проводки следует рассмотреть один пример. Из щитка выходит кабель сечением 1,5 кв. мм, который защищен автоматом 10 А. Он может предназначаться для освещения в одной комнате. Линия заходит в распределительную коробку. Если в следующем помещении нагрузка на электрическую сеть предполагается меньше, неопытный электрик может решить снизить сечение кабеля, выводящего из распределительной коробки, до 0,75 кв. мм.
По неизвестным причинам в электрической сети происходит короткое замыкание. Провода может просто залить из квартиры сверху. Кабель начинает испытывать действие сильных токов, доходящих до 10 А. Он не выдерживает и загорается. Изоляция кабеля плавится, а в квартире может начаться пожар. Из этого следует, что в линии не должно быть снижения сечения кабеля ни при каких условиях.
Место для установки
Итак, с выбором щитка и его «начинки» закончено. Теперь наступает второй этап, а именно выбор места. Обратившись к ГОСТу, щиток должен находится в легкодоступном месте, при этом, если он будет установлен около двери, то чтобы в открытом состоянии, они не закрывали его. Он должен находится на высоте, примерно, полтора метра от потолка.
После этого, если есть такая необходимость, делайте нишу под щиток, ну, а коль нет, то просто просверлите отверстия под крепеж и повесьте его на стену
Крайне важно заранее сделать всю работу, связанную с использованием электроинструментов, поскольку во время монтажа и подключение щитка, в квартире должна отсутствовать подача электроэнергии
Для того чтобы закрепить щиток на стене, в нем имеются отверстия под саморезы. Чтобы завести в него проводку, в стенках щитка предусмотрены отверстия, которые могут быть закрыты заглушками. Удалив их, заводите внутрь кабеля и проводку. Взяв саморезы, закрепите щиток в заранее просверленных отверстиях. Если же щиток будет вмонтирован в стену, то щели вокруг него следует замазать шпаклевкой и дать ей время на высыхание. Одновременно следите, чтобы корпус был вровень или же чуток выступал из стены. В противном случае, вы вряд ли сможете закрепить дверцы щитка. Итак, важные моменты:
- Закрепление щитка на стене.
- Устранение щелей.
- Вывод проводки.
Наладка и эксплуатация щита
После сборки электрического щитка и установки электрощита в квартире все выключатели устанавливаются в положение «отключено» и начинаются пусконаладочные работы:
- Перед проверкой щитка необходимо подключить электрические устройства – розетки, выключатели, светильники и мощные потребители.
- Подается напряжение на электрический щиток и тестером проверяется правильность подключения фазы и нуля.
- Включаются УЗО и дифавтоматы, затем нажатием кнопки «Тест» проверяется их работоспособность.
- Тестером проверяется напряжение на выходе автоматов защиты.
- Включаются мощные электроприборы. Должны отсутствовать искрение и нагрев аппаратов.
- В розетках проверяется напряжения.
- выполняется проверка освещения.
- в таком режиме электрический щит должен поработать несколько часов.
- Если в доме живут маленькие дети, то распределительный щиток закрывается на замок.

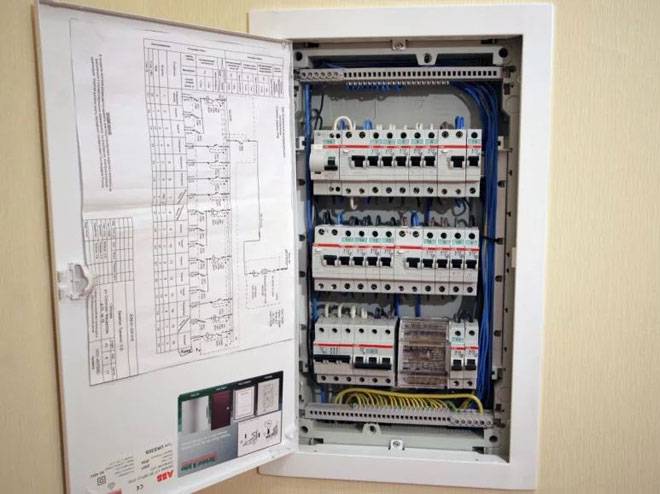

При успешных испытаниях после установки электрического щитка в квартире, он закрывается крышкой с наклеенной схемой электрического щитка. Если в процессе наладки схема электрощита изменяется, то это отмечается на чертеже.
Все пустые места в крышке после того, как сборка электрощита завершена, закрываются заглушками.
Распределительный щиток — это не конструкция типа «поставил и забыл». После монтажа распределительных щитов они требуют периодического контроля:
- Через месяц эксплуатации распределительный щиток открывается и в нём поджимаются клеммы.
- Взрослым жильцам квартиры необходимо рассказать о правилах эксплуатации электрического распределительного щитка и порядке действий при срабатывании защиты.
- Раз в месяц проверка исправности УЗО и дифавтоматов, устанавливаемых в распределительные щиты, повторяется.
Собрать электрощиток самостоятельно может даже начинающий электромонтёр. Поэтому монтаж электрощитка доступен любому человеку, находящемуся в «дружеских» отношениях с отвёрткой и плоскогубцами.
Как собрать электрический распределительный щиток для квартиры
Как провести проводку в квартире своими руками?
Схема подключения УЗО и автоматов в щитке
Как установить дверной электрический звонок — пошаговая инструкция
Как правильно подключить электрический духовой шкаф и варочную панель: выбор кабеля, розетки с вилкой, автомата и схемы подключения
Монтаж электропроводки в деревянном доме своими руками — пошаговая инструкция
Составление схемы
Современные системы электроснабжения предусматривают использование трехжильного кабеля, где один провод — фаза, а остальные — земля и ноль. Учитывая растущую мощность приборов, также необходимо разделение на группы, что позволяет увеличить срок эксплуатации проводки. Руководствуясь данными принципом, переходят к составлению схемы щитка.
В обязательном порядке на входной кабель устанавливается устройство защиты, которое обезопасит внутреннюю сеть от перенапряжения. Затем устанавливают реле напряжения для контроля скачков в сети, после чего переходят к монтажу групп и отдельных линий. Стоит отметить, что для мощных приборов кроме выключателей используют дополнительные УЗО или диффавтоматы. Подобная организация домашней электросети не только безопасная, но и удобная. При надобности, можно выключить автомат и отключить стиральную машину. Также можно отключить УЗО и обесточить всех потребителей, входящих в глобальную группу.
