Требования ПУЭ
Правила установки электрооборудования — ПУЭ — разработаны специально для обеспечения безопасности эксплуатирования электрических силовых линий и приборов. Для проводки в сарае должны выполняться условия:
- в неотапливаемых помещениях с повышенной влажностью, а также в деревянных каркасных сооружениях кабель прокладывать в металлических коробах или трубах;
- в сухих и теплых постройках разрешено использовать открытый и закрытый способ проводки без металлических защитных оболочек;
- в сырых помещениях — погребах, теплицах — применять провода с двойной изоляцией, а прокладывать их нужно в металлических каналах, выключатели и розетки выносить за пределы опасной зоны.
Сечение кабеля подбирается исходя из планируемой мощности подключаемых приборов. В стандартных условиях для питания от домовой сети используется кабель ВВГнг с медными жилами сечением не менее 2,5 мм².

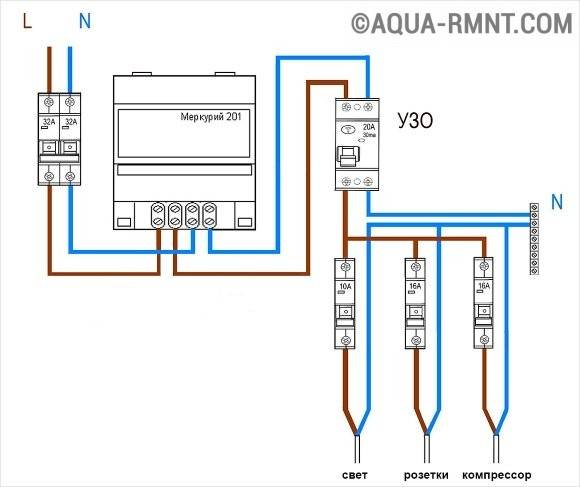

Схема электропроводки
Принцип типовой проводки в гараже по схеме сходен с электрификацией квартиры или офиса. Здание используется как техническое, поэтому приоритетны надежность и безопасность эксплуатации.
При создании первичной схемы знатоки рекомендуют нанести графически на стены расположение элементов, всю разводку системы. Такой рисунок покажет допущенные огрехи, позволит убедиться в корректном расположении элементов. Нужен правильный расчет с учетом понижающего напряжение трансформатора. Проведение работ при трехфазной сети потребует согласования с Энергонадзором
Проект принимает во внимание наличие силовой схемы кооператива, расположение честного дома с электропитанием, отдельное размещение с удаленными коммуникациями
Ввод проводов возможен через крышу или подземным способом. Сечение всех кабелей выбирается с учетом мощности имеющихся приборов: существуют специальные таблицы и формулы для расчета. Если работы ведутся самостоятельно, то схема электропроводки гаража применяется во всех случаях сходная. Потребуется четко указать:
- Способ подключения к внешней силовой линии и ввод кабеля в помещение.
- Расположение вводного автомата на 220 вольт.
- Подключение ноля и фазы к электросчетчику.
- Расположение самого электросчетчика.
- Отводы и размещение автоматов розеточной группы, осветительной сети.
- Разводку электропроводки в розеточной группе и прокладывание провода к выключателям, источникам освещения.
Смотровая яма
Смотровая яма: используются трансформаторы, понижающие риски при дальнейшей эксплуатации сети. Можно выбрать провода, подверженные оплавлению и горению, но надежно укрыть их в трубах. Или подойдут марки ВВГ нг, инертные к горению.
Схема внутреннего освещения предусматривает применение медного кабеля сечением 31,5мм2, для розеток под приборы — 34мм2. Заземление, идущее от общего щитка, предполагает оптимальное сечение 6 мм2.
Дополнительная защита — монтаж раздельных УЗО на осветительные элементы или розетки. В качестве гарантии безопасности при сборке системы стоит использовать реле контроля напряжения. При неисправности проводки этот блок обесточивает схему, исключает поломку электрооборудования. Желательно крепить блок на рейку во вводном распределительном щите.
Проводка в капитальном строении своими руками обязательно предусматривает наличие вводного щита с разводкой проводов, общего освещения и розеточной группы в основном пространстве, а также местной подсветки (лампа над верстаком или в смотровой яме, подвале).
Как самостоятельно сделать монтаж проводки
Советы и рекомендации
Провести электропроводку в своем гараже не так уж и сложно. Однако, здесь требуется много внимания. Поэтому следующие советы и рекомендации будут вполне нелишними:
- Старайтесь избежать большого количества скруток. Прокладывайте на длинные участки, целые отрезки кабеля.
- Также существует вариант заключающийся в том, чтобы каждую точку оснастить индивидуальным УЗО. В этом случае от щитка будут идти отдельные кабеля на каждую осветительную точку. Безусловно, этот метод затратный. Однако качество электропроводки будет высоким. Особенно легко провести проводку данным методом если у вас не так уж много точек.
- При проектировании выделите розетку для подключения более мощного оборудования. Например, сварочного аппарата и тому подобное. За счет этого в условиях гаража, вы сможете выполнить ряд сложных операций, а в будущем организовать небольшую мастерскую.
- В целях экономии используйте кабеля разного сечения. Например, для розеток применяйте 2,5 мм2, а для освещения достаточно 1,5 мм2.
- Заранее подумайте, будет ли в гараже устанавливаться верстак. Отталкиваясь от этого, вы сможете установить возле него достаточное количество розеток. Также можно подвести отдельное освещение, что позволит вам в нормальных условиях выполнять те или иные работы.
- Рассчитайте количество розеток так, чтобы не было много лишних. Помните, что для каждой розетки необходим провод и другой материал, более того тратится немало времени для их прокладки.
Учитывая все советы и рекомендации, мы уверены в том, что вы сможете сделать электропроводку в гараже своими силами. Помните еще о том, что подавать напряжение в электропроводку следует только после проверки на правильность монтажа. Для этого обычно используется специальный агрегат для измерения сопротивления. Если будут обнаружены те или иные дефекты, не стоит лениться, а сразу их устранить. Это позволит произвести безопасный запуск электропроводки в гараже.
Итак, мы основательно рассмотрели с вами вопрос о том, как сделать проводку своими силами. Это вполне реально, главное быть внимательным на каждом этапе. Но учтите тот факт, что если вы еще никогда не имели дело с электропроводкой и вы чувствуете, что сами не справитесь, то попросите помощь. Так, вы сможете предотвратить множество проблем. Более того, вы избежите ненужного перерасхода строительного материала. В дополнение предлагаем вам внимательно ознакомиться с фото и схемами в этой статье. Также посмотрите видео, в котором наглядно и просто показано, как выполнить поставленную задачу. Мы уверенны, что предоставленный материал будет для вас полезным и вы сможете справиться со всей работой самостоятельно.
Как рассчитать сечение провода по мощности
Схема электропроводки в панельном доме
Электропроводка в бане и сауне
Как обмануть электросчетчик
Выбор проводов и кабелей по мощности нагрузок
Один из главных принципов организации электроснабжения заключается в правильном подборе сечения, типа изоляции и материала силового кабеля. Для этого существуют стандартные диаметры и соответствующие им величины мощностей, токовой нагрузки. Например, для 500 Ватт и тока в 2,17 Ампер достаточно медного провода в 0,43 квадратных миллиметра (0,62 алюминиевого).
Вообще выбор между медью и алюминием, открытой проводкой и уложенной в стены всегда будет актуален. Медный кабель выдерживает большую нагрузку при меньшем сечении, но он дороже. Алюминиевый провод жестче, сращивать его с медью не рекомендуется во избежание возникновения электрохимической коррозии. Открытая электропроводка (проложенная в пластиковом или металлическом рукаве) проще в устройстве, зато заглубленная безопаснее.
Использование для освещения низковольтных светильников позволяет уменьшить расход энергии, повысить безопасность. Большинство современных точечных светильников созданы по LED технологии, обладают повышенной яркостью при минимальном энергопотреблении, рассчитаны на 12-вольтное питание.
Если нет возможности (способности) выполнить необходимые расчеты, обращаются к электрикам. Но наугад, вслепую выбирать количество, сечение кабеля нельзя. Строго по размеру токовой нагрузки устанавливают автоматические выключатели. Лучше, чтобы они были немного с запасом, чем с недобором.
Последовательность действий по монтажу электрической проводки своими руками
Начинают работу с составления схемы. Следующий этап – монтаж счетчика и группы автоматических выключателей вместе с главным, стоящим на входе. При необходимости заменяют/устраивают ввод кабеля от внешнего распределительного щитка к гаражу.
Удобно разместить прибор учета и рубильники в специальной коробке (пластиковой или металлической), снабдив указателями, какой автомат к какому участку сети относится. Такой алгоритм позволит без проблем вести прокладку кабеля в гараже, оставив подключение к питающему напряжению напоследок.
Установив розетки, выключатели, смонтировав источники освещения, к ним присоединяют кабель. Все болтовые соединения надежно затягиваются, от этого зависит качество работы оборудования.
В самом конце выполняют подключение к автоматам, после чего осуществляют пробный запуск. В правильно собранной схеме все будет работать.
Уличные работы
Чтобы правильно организовать устройство проводки, проведение электромонтажных работ, сначала необходимо выполнить прокладку наружной линии. Этим могут заниматься специально уполномоченные специалисты из местного отделения Энегронадзора, обученные по группе электробезопасности. Они же занимаются установкой и пломбированием счетчика.
Заземление прокладывается от контура. Это может быть зарытый в землю толстый металлический лист или бочка, к которой приварен штырь со специальной клеммой для крепления линии. Кабель (медный или алюминиевый) прикручивают болтом к штырю, обеспечивая защиту от внешних атмосферных воздействий, а потом вводят внутрь гаража.
Прокладка внутри помещения
После того, как установлен электрический счетчик, переходят к разводке кабеля внутри гаража. Процедура простая: отрезки провода укладываются в рукав (пластиковый или металлический), который закрепляется на стенах. Полезно оставлять при расчете длины кабеля небольшой запас: это избавит от неприятных неожиданностей в случае ошибки, а обрезать излишки никогда не поздно.
Провод прокладывается без натяжки и лишних усилий, с максимальным соблюдением прямых углов. Правильно выполненная электропроводка и работает хорошо, и выглядит эстетично.

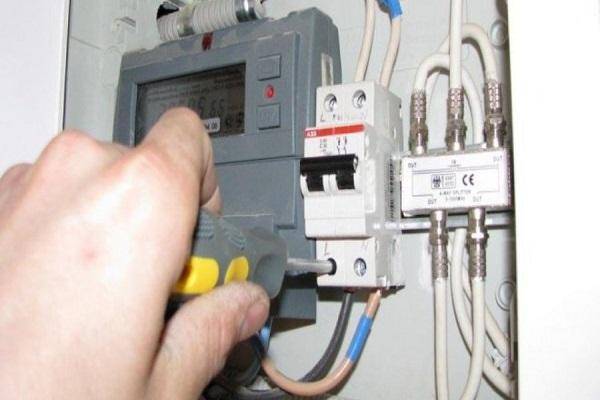

Подключение счетчика электроэнергии
Лучше поставить электросчетчик, выдерживающий ток в 50 Ампер. С выбором конкретной модели, прошедшей сертификацию и разрешенной к установке, подскажут в соответствующем органе. Самодеятельность здесь неуместна: она приведет к возникновению лишних проблем, конфликтным ситуациям и штрафам. К тому же прибор учета обязательно пломбируется специальным образом, а сделать это может только уполномоченный работник Энергосбыта.
Подключение УЗО и автоматов
После установки счетчика и прокладки внешнего кабеля потребитель имеет полное право приступить к самостоятельному монтажу автоматов, УЗО, электроарматуры. Перед тем, как подключить приборы, следует помнить, что соблюдение требований безопасности при работе с электричеством – это не прихоть, а необходимая мера.
Все действия выполняются при обесточенной линии, сухими руками, в защитных перчатках, в адекватном состоянии. Удобно разместить УЗО и выключатели на особой колодке, в одном корпусе с защитной прозрачной крышкой, непосредственно вблизи счетчика.
Розетки и выключатели
Арматура выбирается соразмерно своим потребностям, но одного типа, прошедшая сертификацию, а также, по возможности, во влагозащищенном исполнении (розетки).
Большинство гаражей являются неотапливаемыми зданиями, влажность воздуха там высокая, поэтому защитная крышка на розетке защитит ее контакты от окисления.
Освещение смотровой ямы
Чтобы провести в яму свет, используют низковольтный трансформатор, установленный на специальном щитке. От него запитывают освещение и розетки. Мощности трансформатора должно хватать с учетом всех задействованных потребителей.
Порядок выполнения работ с электропроводкой
Работы по монтажу электроустановочных изделий и подключения терминальных узлов рекомендуется начинать от точки, наиболее удалённой от центральной распределительной коробки.
Как правило, такой точкой выступает электрическая розетка (розетки) самой дальней комнаты.
Работы по подключению квартирных электроточек традиционно стартуют от розеток самой удаленной комнаты. Современные требования монтажа таких электроустановочных изделий требуют трехпроводной конфигурации
Этап #1 – подключение квартирных розеток
Терминалы розеток соединяются с проводниками электрической линии (фаза – ноль), плюс к этому каждую из розеток, по правилам, требуется подключать на заземляющий терминал к проводнику заземления.
Проводники – фазный, нулевой, заземляющий, как правило, различаются по цвету:
- фаза – коричневый;
- ноль – синий;
- земля – желто-зеленый.
К тому же, заземляющий проводник, опять же согласно правилам, всегда имеет увеличенный диаметр по отношению к двум другим проводникам.
Завершив установку и подключение, следует проверить целостность линий текущего участка квартирной электропроводки с помощью тестера электрика.
Тестирование подключенных терминальных точек посредством измерительного прибора-тестера. Проверка простая – через функцию измерения сопротивления на «короткое замыкание» цепи
Для выполнения теста:
- На другом конце канала в распредкоробке соединить вместе фазный и нулевой провода.
- Включить в розетку щупы измерительного прибора, включенного на измерение сопротивления.
- Убедиться, что тестер указывает «короткое замыкание».
Аналогичную проверку также выполняют для заземляющей линии, соединив её с любым из линейных проводов. Один из щупов прибора при этом перемещают на шину заземления.
Таким образом, перемещаясь ближе к точке основного ввода, последовательно расключаются все входящие в квартирную схему розеточные терминалы.
При этом после тестирования каждого из двух участков, выполняются соединения проводов внутри распределительных коробок. Завершив работы с розетками, переходят к выключателям – приборам коммуникационного действия.
Этап #2 – монтаж выключателей квартирного освещения
Этот вид монтажа в целом мало чем отличается от работ с квартирными розетками. Тем не менее, свои технические моменты при установке выключателя света.
Так, если розетки предусматривают непосредственное параллельное включение в цепь, схемой выключателя формируется разрыв цепи через один провод (фазный) – то есть включение последовательно.
Пример устройства коммутационного блока, состоящего из двух выключателей однотипного (одинарного) исполнения. Обычно такое расположение приборов характерно для санузла квартиры
Выключатели также монтируются в ниши стеновых панелей, но при этом учитывается, что каждый коммуникационный прибор работает с конкретным прибором освещения. Отсюда выбирается исполнение выключателя – одинарная клавиша, две клавиши.
Действие коммутаторов квартирной электропроводки также рекомендуется тестировать. Делается это просто. Проводники, предназначенные для осветительного прибора, соединяют с тестером в режиме измерения сопротивления, после чего манипулируют клавишей.
В замкнутом состоянии тестер покажет «короткое замыкание», в разомкнутом состоянии – отсутствие контакта.
Часть схемы с выключателями и светильниками также предполагает наличие распределительных коробок, где после тестирования отдельных участков выполняются соединения с остальной частью электропроводки.
Этап #3 – работы на месте установки счетчика
Большая часть вариантов монтажа предусматривает установку счётчика электроэнергии внутри квартиры. Обычно этот контрольный прибор монтируется в непосредственной близости от точки ввода проводников, исходящих от щитка.
Здесь требуется монтаж не только самого счётчика, но также установка защитных автоматов, рассчитанных по нагрузке, – теоретически, коммутирующих каждый функциональный участок квартирной электропроводки, как в примере ниже:

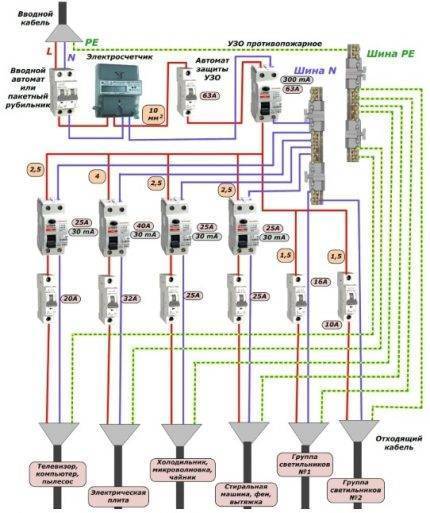

Схема эффективно защищенной квартирной электропроводки посредством установки автоматических выключателей на каждом отдельно взятом сегменте (+)
Такая схема обеспечивает надёжное функционирование электропроводки в квартире, позволяет устранять возможные неисправности без снятия напряжения на всей домашней сети.
К тому же, удобным становится тестирование квартирной электропроводки при первом включении, последовательно включая каждый отдельный сегмент.
Составление и согласование проекта
Проект внутренней электропроводки для частного дома состоит из:
- расчета мощности, вводных устройств и требуемого сечения проводов;
- расчета систем заземления и молниезащиты;
- схемы разводки электропроводки;
- плана расположения в здании кабельных линий и силового оборудования;
- сметы на расходные материалы.
Делается такой полноценный проект внутридомовой проводки только по договору в специализированной компании с лицензией. Если его потом придется согласовывать у поставщика электрической энергии, то выполненные самостоятельно чертежи и расчеты приняты к рассмотрению не будут.
Самому можно сделать лишь электрическую и/или монтажную схему, которые облегчают работы при выполнении монтажа электропроводки своими руками. В них схематично указываются аппараты защиты и линии проводов, чтобы упростить себе составление сметы и сборку всей системы.
Схема монтажа электропроводки в доме
Выбор фаз
Одним из наиболее важных моментов проекта и схем проводки является тип входного напряжения. Здесь особо анализировать, как, например, многочисленные плюсы и минусы свайного фундамента, не придется. Оно может быть однофазным либо трехфазным, на 220 либо 380 Вольт. При выборе исходить надо из имеющихся возможностей питающего трансформатора (что смогут дать энергетики) и потребляющего ток электрооборудования.
В остальных ситуациях, когда частный дом по площади не превышает 100 квадратов и в нем нет электрических водонагревателей, можно обойтись обычными однофазными 220 В. Требования к трехфазной электропроводке выше. Стоит она дороже, а нужна далеко не всегда. При этом надо учесть, что 380 В на трех фазах могут потребоваться в будущем. И тогда придется согласования начинать сначала. Здесь необходимо все взвесить и предусмотреть заранее.
Как рассчитать мощность потребления при разводке
Для расчета общей мощности потребления и необходимой для этого электропроводки дома необходимо просуммировать киловатты всех бытовых и осветительных приборов в жилище. Данные параметры есть в техпаспортах на оборудование и в специальных таблицах. Плюс сюда добавляются пусковые нагрузки и 20% про запас.
Самыми энергоемкими в коттедже являются проточные нагреватели воды (около 4–5 кВт), электроплиты с духовкой (до 3 кВт), электрообогреватели (1,5–3 кВт), пылесосы (около 1,5 кВт) и стиральные машинки (порядка 2–2,5 кВт). Немало потребляет также вентиляция в частном доме, если она сделана приточно-вытяжной и с подогревом воздуха без рекуператора.
Средняя мощность потребления бытовой техники
Для света, особенно если он светодиодный, требуется относительно немного (до 0,5 кВт). Приблизительно также мало сейчас потребляют телевизоры, компьютеры и иная используемая в быту техника. Но все это обязательно надо учесть и сложить, чтобы вычислить суммарную мощность коттеджа. Она нужна, чтобы получить ТУ и рассчитать сечение электропроводки.
Как рассчитать пропускную мощность электрической проводки
Группы потребителей
Чтобы нагрузка во внутридомовой сети распределялась равномерно, на схеме разводки проводов потребители разбиваются на несколько групп. Например, одна идет на уличное освещение придомового участка, вторая на хозпостройки, третья на осветительные приборы в коттедже и четвертая на розетки в нем. Если дом большой, то такая разбивка может производиться по этажам и помещениям.
Основные группы потребления
На каждую отдельную линию ставятся свои автоматы и УЗО (устройства защитного отключения). Это повышает безопасность эксплуатации домовой электросети и упрощает поиск проблемных точек в системе при срабатывании защиты. На схеме разводки электропроводки должны быть указаны все защитные аппараты и потребляемый ток на контуре, который запитан с каждого из них.
Групповое УЗО и провода по сечению за ним подбираются так, чтобы соответствовать потреблению конкретной группы. На мощное оборудование рекомендуется выделять свою линию питания, а на остальных количество потребителей не стоит делать выше 5–6 розеток. Лучше заложить в проекте их больше, но с меньшим риском перегорания жил из-за длительных перегрузок.
Какие материалы потребуются для монтажа открытой проводки
Кабельные короба крепятся обычными метизами, а то и просто на липкую ленту. Винтажные, и прочие «лофт» комплекты, уже снабжены не менее «старинными» керамическими роликами и клипсами. Для остальных способов придется подбирать наборы крепежа.
Гофр и кабельные трубы удобно монтировать на специальные хомуты.
Они имеют стандартную конфигурацию, и позволяют аккуратно организовать «дорожки» из любого количества проводов.
Крепление провода и кабеля непосредственно на стену, также осуществляется клипсами быстрого монтажа.
Под любой размер и форму. Просто сверлим отверстие в стене, и загоняем туда крепежный элемент.
Готовые кабельросты также не представляют сложности при монтаже.
Хотя в домашних условиях такую картину встретишь нечасто.
Как правильно рассчитать количество требуемых материалов
После создания схемы можно легко подсчитать количество розеток и выключателей. Сложнее с кабелем. Придется по схеме на внутренних стенах гаража нанести линии прокладки кабелей. После чего каждый участок замеряется рулеткой и складывается в общую сумму.
Обратите внимание, что у каждого шлейфа будет свое сечение проводов. Поэтому длина каждого участка рассчитывается по отдельности
Не забываем и о внешней линии: от столба до гаража. Обычно для этого используют медный кабель сечением 10 мм2. Его будет достаточно даже в том случае, если гараж переоборудуют в мастерскую.
Что касается сечения кабелей для светильников, то здесь подойдет провод сечением 1,0-1,5 мм2. Для розеток надо подсчитать мощность оборудования и электроинструментов, которые будут к ним подключаться. Для этого суммируют мощности всех приборов, то есть определяется общая потребляемая мощность в независимости от того, будут ли инструменты одномоментно эксплуатироваться. Полученное значение увеличивается на 20%. Это так называемый запас прочности. Теперь надо обратиться к специальным таблицам, где показана зависимость потребляемой мощности и сечения электрического кабеля. На фото ниже одна из таких таблиц представлена.

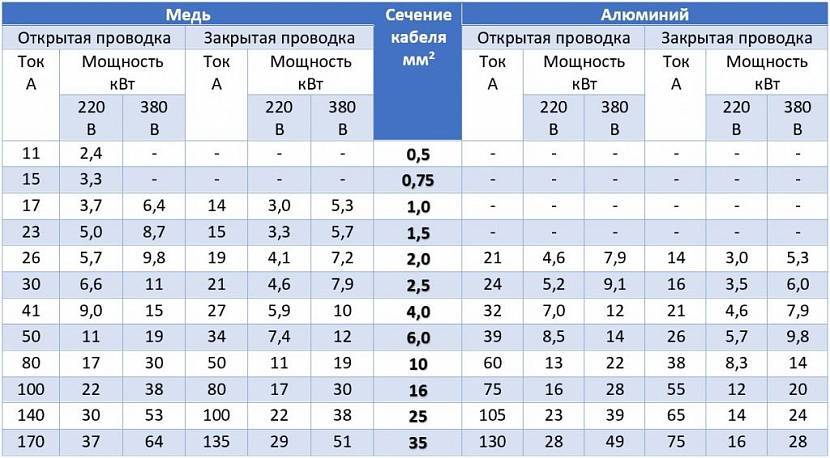

Таблица соотношения потребляемой мощности и сечения электрической разводкиИсточник drive2.ru
Как показывает практика, для розеток подойдет кабель сечением 4 мм2. И это максимальное значение. Для многих электроинструментов будет достаточно и 2,5 мм2.
Если монтаж электропроводки в гараже будет проводиться открытым способом, то придется подсчитать количество крепежей и гофры или кабель-каналов. Конечно, лучше провести скрытую проводку с последующей отделкой стен. Проводов не будет видно, а значит, они не испортят внешний вид помещений. Единственное, что необходимо сделать, положить схему в надежное место, чтобы не потерять на случай, если в какой-то из стен надо будет забить гвоздь или вкрутить саморез. Чтобы не повредить уложенный кабель.
Проект и схема разводки электропроводки
Работы по прокладке электропроводки начинаются с создания проекта и схемы разводки. Этот документ является основой будущей проводки дома. Создание проекта и схемы достаточно серьезное дело и его лучше доверить опытным специалистам. Причина простая – от этого зависит безопасность проживающих в доме или квартире.
Услуги по созданию проекта обойдутся определенную сумму, но это того стоит.
Тем, кто привык все делать своими руками, придется, придерживаясь вышеописанных правил, а также изучив основы по электрике, самостоятельно сделать чертеж и расчеты по нагрузкам на сеть. Особых сложностей в этом нет, особенно если есть хоть какое-то понимание, что такое электрический ток, и каковы последствия неаккуратного обращения
с ним. Первое, что потребуется, это условные обозначения. Они приведены в фото ниже:
Используя их, делаем чертеж квартиры и намечаем точки освещения, места установки выключателей и розеток. Сколько и где они устанавливаются, описано выше в правилах. Основная задача такой схемы – это указание места установки приборов и прокладки проводов
При создании схемы электропроводки
важно заранее продумать где, сколько и какая будет стоять бытовая техника
Следующим этапом создания схемы будет разводка проводов к точкам подключения на схеме. На этом моменте необходимо остановиться подробнее. Причина в типе разводки и подключения. Всего таких типов несколько – параллельный, последовательный и смешанный. Последний наиболее привлекательный в силу экономного использования материалов и максимальной эффективности.
Для облегчения прокладки проводов все точки подключения разбиваются на несколько групп:
освещение кухни, коридора и жилых комнат;
освещение туалета и ванной;
электроснабжение розеток жилых комнат и коридора;
электроснабжение розеток кухни;
электроснабжение розетки для электроплиты.
Важно! Для упрощения прокладки проводки к розеткам провода можно уложить под пол. Провода для верхнего освещения прокладываются внутри плит перекрытия
Эти два способа хорошо применять, если не хочется штробить
стены. На схеме такая проводка отмечается пунктиром.
Также в проекте электропроводки указываются расчет предполагаемой силы тока в сети и используемые материалы. Расчет выполняется по формуле:
I= P / U;
где P – суммарная мощность всех используемых приборов (Ватт), U – напряжение в сети (Вольт).
Например, чайник 2 кВт, 10 лампочек по 60 Вт, микроволновка 1 кВт, холодильник 400 Вт.
Сила тока 220 Вольт. В результате (2000+(10х60)+1000+400)/220=16,5 Ампер.
На практике сила тока в сети для современных квартир редко когда превышает 25 А. Исходя из этого, и подбираются все материалы. В первую очередь это касается сечения электропроводки. Чтобы облегчить выбор,
в приведенной ниже таблице указаны основные параметры провода и кабеля:
В таблице указаны предельно точные значения, а так как довольно часто сила тока может колебаться, то
потребуется небольшой запас для самого провода или кабеля. Поэтому всю проводку в квартире или доме рекомендуется выполнить из следующих материалов:
провод ВВГ-5*6 (пять жил и сечение 6 мм2) используется в домах с трехфазным
питанием для соединения щитка освещения с основным щитом;
провод ВВГ-2*6 (две жилы и сечение 6 мм2) используется в домах с двухфазным питанием для соединения щитка освещения с основным щитом;
провод ВВГ-3*2,5 (три жилы и сечение 2,5 мм2) используется для большей части проводки от щитка освещения до распределительных коробок и от них до розеток;
провод ВВГ-3*1,5 (три жилы и сечение 1,5 мм2) используется для проводки от распределительных коробок до точек освещения и выключателей;
провод ВВГ-3*4 (три жилы и сечение 4 мм2) используется для электроплит.
Чтобы узнать точную длину провода, придется немного побегать с рулеткой по дому, а к полученному результату добавить еще 3 – 4 метра запаса. Все провода подключаются к щитку освещения, который устанавливается при входе. В щиток монтируются автоматы защиты. Обычно это УЗО на 16 А и 20 А. Первые используются для освещения и выключателей, вторые для розеток. Для электроплиты устанавливается
отдельный УЗО на 32 А, но если мощность плиты превышает 7 кВт, тогда ставят УЗО на 63 А.
Теперь необходимо подсчитать, сколько надо розеток и распределительных коробов. Тут все довольно просто. Достаточно взглянуть на схему и произвести простой подсчет. Помимо описанных выше материалов потребуются различные расходники, такие как изолента и колпачки СИЗ для соединения проводов,
а также трубы, кабель-каналы или короба для электропроводки, подрозетники.
