Проводка в гараже: тонкости проектирования и монтажа

Как сделать заземление своими руками

После того как закуплены все материалы, можно приступать к собственно изготовлению контура заземления. Для начала нарезают металл на отрезки. Длина их должна быть больше расчетной примерно на 20-30 см — при забивании вершины штыре изгибаются, так что приходится их срезать.

Заточить забиваемые края вертикальных электродов — дело пойдет быстрее

Есть способ уменьшить сопротивление при забивании электродов — один конец уголка или штыря заточить под углом 30°. Этот угол оптимален при забивании в грунт. Второй момент — к верхнему краю электрода, сверху, приварить площадку из металла. Во-первых, по ней проще попасть, во-вторых, меньше деформируется металл.

Порядок работ

Независимо от формы контура, начинается все с земляных работ. Необходимо выкопать канаву. Лучше ее сделать со скошенными краями — так она меньше обсыпается. Порядок работ такой:

  • Расчищают площадь, на которой будет размещаться контур заземления, наносят разметку.
  • По разметке копают траншею глубиной 70-80 см, шириной около 50 см. Глубина неслучайна — если проложить металлосвязь ниже или выше, металл будет быстрее корродировать.
  • Подготовленные штыри ставят в намеченных местах, забивают до тех пор, пока над поверхностью не останется участок около 20 см.

  • Когда все вертикальные электроды забиты, срезают площадки или искореженные куски, зачищают металл, приваривают горизонтальный электрод — маталлосвязь. Шов должен быть непрерывный, хорошего качества.
  • После остывания места сварки, шов прокрасить. Только ни в коем случае не красьте сами электроды и полосу, их соединяющую. Это очень ухудшит контакт с землей, все придется переделывать. Краской защищается только место сварки, как наиболее подверженное коррозии. Вся остальная поверхность металла должна быть без краски.

  • От ближайшей к дому точки готового контура заземления копают канаву такой же глубины как и под -контур  60-70 см. Ширина ее может быть меньше — если полоса будет цельной и не надо ее сваривать.
  • Полосу металла сечением не менее 25*4 мм укладывают в вырытую канаву. Ее приваривают к электроду или металлосвязи.
  • Возле стены дома уложенная полоса поднимается из земли на расстояние не менее 200 мм от поверхности. В этом месте можно подключать шину или провод, который идет к шине защитного заземления, расположенной в щитке.

Собственно, на этом все. Заземление в частном доме своими руками сделали. Осталось его подключить. Для этого надо разобраться со схемами организации заземления.

Ввод контура заземления в дом

Контур заземления необходимо каким-то образом завести на шину заземления. Сделать это можно при помощи стальной полосы 24*4 мм, медной проволоки сечением 10 мм2, алюминиевым проводом сечением 16 мм2.

В случае использования проводов, их лучше искать в изоляции. Тогда к контуру приваривается болт, конец проводника надевается гильза с контактной площадкой (круглой). На болт накручивается гайка, на нее — шайба, затем провод, сверху — еще одна шайба и все это затягивается гайкой (картинка справа).

Как завести «землю» в дом

При использовании стальной полосы есть два выхода — завести в дом шину или провод. Стальную шину размером 24*4 мм тянуть очень не хочется — вид неэстетичный. Если есть — можно при помощи того же болтового соединения провести медную шину. Она нужна гораздо меньшего размера, смотрится лучше (фото слева).

Также можно сделать переход с металлической шины на медный провод (сечение 10 мм2). В этом случае к шине приваривают два болтана расстоянии в несколько сантиметров друг от друга (5-10 см). Медный провод закручивают вокруг обоих болтов, прижимая их с помощью шайбы и гайки к металлу (затягивать как можно лучше). Это способ — самый экономный и удобный. Требует не так много денег, как при использовании только медного/алюминиевого провода, провести его через стену проще, чем шину (даже медную).

Типы схем заземления

Существует четыре основные схемы, которыми пользуются многие электрики. Рекомендуется детальнее ознакомиться с их описанием и отличительными особенностями.

Система TN-S

Среди наиболее надежных схем заземления электрической сети гаражного помещения выделают TN-S. Однако многие электрики отказываются пользоваться ею, так как монтаж системы занимает много времени.

При выполнении монтажных работ человеку придется позаботиться о том, чтобы от подстанции к автогаражу были проведены провода N и PE. Самостоятельно это сделать сложно и поэтому приходится пользоваться помощью специальных компаний, услуги которых стоят недешево. Люди считают это экономически невыгодным и выбирают более дешевые методы.

Схема TN-С

Этот метод намного популярнее предыдущего, так как он не требует больших финансовых затрат. При использовании схемы проводник с фазой подключаются к электрическому щитку, установленному внутри автогаража. При подключении заземляющего контура PEN-провод разделяется на отдельные проводки N и РЕ. Это позволяет владельцу гаража подключить контур собственноручно.

Однако у этой схемы имеется недостаток, который связан с тем, что фаза может перейти на все устройства, подключенные к сети. Такая проблема возникает, если совмещенный провод разрывается. Это приводит к следующим последствиям:

  • возможность удара током при работе с приборами;
  • подача высокого напряжения на подключенные инструменты.

Схема заземления TN-С-S

Опытные электрики советуют пользоваться именно этой схемой, так как она в разы безопаснее остальных. Однако при проведении заземляющего контура таким методом придется потратить немало финансовых средств. Большая часть денег будет израсходована на проведение кабеля к гаражу, а также на полную модернизацию электропроводки.

Используя схему TN-С-S, проводник подстанции подключают к распределительному щитку гаражного кооператива. После этого к строению проводят пятижильный провод.

Система заземления ТТ

Людям, которых интересует простое заземление, следует обратить внимание на схему ТТ. В этом случае владельцу гаража придется самостоятельно сделать контур из нескольких электродов, которые вкапываются в грунт неподалеку от автогаража

К главным достоинствам такой технологии относят то, что она не требует вложения денег.

Инструменты для работы

Электропроводка в гараже должна монтироваться правильными безопасными инструментами. с хорошо заизолированными рукоятками. Можно дополнить имеющиеся модификации надежной защитой из нескольких слоев изоленты. Мастеру, решившему сделать электропроводку в гараже самостоятельно, понадобятся:

  • Плоскогубцы с плоской рабочей поверхностью и мелкой насечкой. Ими удобно осуществлять сгибание и перекусывание. Пригодятся особенные модели с изогнутыми губками, если монтаж производится в труднодоступных местах. Могут использоваться пассатижи с круглой либо острой металлической формой.
  • Круглогубцы используют, чтобы фигурно подогнуть проволоку для подключения контактов.
  • Отвертки в ассортименте: фигурная, прямая отвертка. Особый инструмент — индикаторная отвертка для определения параметров электросети и наличия напряжения.
  • Минитрактор, стриппер для удаления изоляции. Их продают в строительных супермаркетов, а вид зависит от площади сечения кабеля.
  • Монтажный нож с комплектом лезвий. При проведении монтажных работ является незаменимым инструментом.
  • Бокорезы с острым лезвием. Помогут перекусывать мощные жилы или снимать изоляцию без стриппера.
  • Молоток. Этот универсальный инструмент поможет вбить дюбель в перекрытие, забить скобу.
  • Зубило в комплексе с молотком нужно, чтобы сделать штробу.
  • Обжимные клещи, если провода при монтаже электропроводки в гараже соединяются с применением гильз.
  • Наборы для опрессовки кабеля — дорогое удовольствие, поэтому домашние умельцы заменяют эти предметы имеющимися инструментами.
  • Электродрель и перфоратор, помогут быстро закрепить части проводки.

Помимо основных инструментов, самостоятельный монтаж проводки потребует наличия: изоленты, разных термоусадок, крепежей (шурупы, саморезы), коробок, коробов, гофрированных труб в зависимости от способа монтажа. В коробках используется зажимное соединение винтами, но традиционный способ спайки медных проводов тоже возможен.

Если дом совмещен с гаражом, то работы стоит производить с особой аккуратностью, учитывая имеющуюся разводку. Работа с электричеством — трудоемкий процесс, который доступен заинтересованным умельцам.

Монтаж проводки

Пошаговая инструкция по монтажу проводки в гараже включает в себя несколько пунктов, каждый из которых посвящен отдельному виду операций. Все они проводятся в определенной последовательности и начинаются с подготовительных мероприятий.

Пошаговый план содержит следующие обязательные пункты:

  • Разметка трасс прокладки кабельных жгутов.
  • Проделывание штробов (если электропроводку решено развести скрытым способом в толще стен).
  • Обустройство ниш для установки розеток и выключателей.

Отступы при разметке трассы электропроводки

От розеток и выключателей трасса намечается строго вертикально вверх, где под самым потолком устанавливается распределительная коробка. Это позволит в будущем учитывать предполагаемое место прокладки проводов и при необходимости сверления не повредить их.

Если в помещении проложены отопительные трубы – трассы проводки должны располагаться на удалении от них не менее, чем 25 см. Места под розетки намечаются на расстоянии примерно 0,3 метра от пола, а под выключатели – порядка 1,0 метра. Одновременно с этим выдерживается удаление проводов и мест монтажа электроустановочных изделий от косяков дверей и рам окон (оно не должно быть менее 10-15 см). В отличие от жилых квартир, в гаражах выключатели устанавливаются в районе гаражных ворот или калитки. Глубина штробов выбирается в зависимости от толщины кабеля или проводного жгута (согласно ПУЭ этот показатель не должен превышать 2,5 см).

Различные крепежные изделия для кабеля или провода представлены на фото ниже:

  • Хомут-стяжка, универсальный крепежный элемент для фиксации проводников
  • Стяжка предназначена для крепления кабеля на бетонных и кирпичных основаниях
  • Скоба металлическая для крепления кабеля
  • Скоба пластиковая для крепления кабеля
  • Изолятор электрический для крепления ретро проводки
  • Дюбель стяжка для крепления проводниковой или кабельной продукции
  • Дюбель-хомут для крепления плоского и круглого кабеля
  • Самодельный крепеж из стальной ленты
  • Самодельный крепеж из кусков провода
  • Клипсы-пластиковые для крепления круглого кабеля или гофрированной трубы
  • Пластиковый кабель-канал

Ввод силового кабеля и монтаж электрощита

Если капитальный гараж стоит отдельно от дома – силовой кабель подводится к нему по воздуху (на опорных столбах).

Требования к трассе проводки воздушной линии и ввод в здание.

Требования к трассе проводки воздушной линии выглядят так:

  • Высота протяжки проводов СИП над проезжей частью – не менее 6 метров.
  • Их удаление от земли на участке пешеходной зоны – 3,74 метра.
  • Высота расположения точки ввода в гаражное строение – не ниже 2,75 метра.

Воздушный и подземный ввод силового кабеля в гаражный бокс. В кооперативных объединениях часть работ, связанную с подводкой нуля и фазы, берет на себя местная администрация. В этом случае ввод кабеля питания осуществляется от общей линии с наружной стены гаражных боксов.

Подключение щита учета к линии электропередач и ввод электропитания помещение гаража смотрите на видео:

Коммутационные элементы вводного устройства размещаются в электрическом щитке, навешанном на стене строения недалеко от входа. В шкафу размещается следующее коммутационное и защитное оборудование:

  1. Рубильник (вводный автомат).
  2. Счетчик учета.
  3. Линейные автоматические устройства.
  4. УЗО и шина заземления.

Здесь же может быть установлен самодельный или покупной понижающий трансформатор. Схема электрощита для гаража со счетчиком электрической энергииСхема электрического щита в гараже без счетчика. На схеме электрического щитка указываются марка и тип кабеля, соединяющего все эти элементы. Возможны два варианта схемных решений для гаражей:

  • В первом случае в помещении не предусмотрена смотровая яма.
  • Во втором варианте исполнения придется заложить специальный трансформатор, обеспечивающий питанием 12 или 36 Вольт переносную лампу и светильники в смотровой яме.

Внутренняя разводка и освещение смотровой ямы

Внутренний монтаж электропроводки выполняется либо скрытым (в штробах), либо открытым способом – в металлическом рукаве, кабель-канале или гофре.

Освещение смотровой ямы необходимо выполнить светильниками с пониженным напряжением на 12, 24 или 36 вольт, в зависимости от приобретенного вами понижающего трансформатора. В качестве источников света нередко применяются светодиодные ленты, рассчитанные на 12 Вольт. В этом случае питание можно брать от АКБ, поскольку потребление у светодиодных элементов мизерное.

Проводка в гараже: требования правил

Не делая подробных ссылок на нормы электроснабжения гаража СНИП и ПУЭ (правила устройства электроустановок), и прочие правила, что сделало бы статью громоздкой и трудночитаемой, все же необходимо выписать саму суть.

Если гараж находится в кооперативном владении, то потребуется получить разрешение для его электрификации. Узнать подробности можно у администрации кооператива.

Для подключения к трехфазной сети 0.4 кВ (380 В) необходимо обратиться в местное предприятие электроснабжения. Если все делается по правилам, то они же составят проект по требованиям заказчика. (На самом деле такой проект возникает как согласование пожеланий заказчика с возможностями и ограничениями правил.)

Можно сделать своими руками монтаж электропроводки в гараже, а также выполнить все монтажные работы. Но это только тогда когда речь идет об однофазной сети 220 В. Для подведения трехфазной сети потребуется разрешение. А монтаж до отдельного счетчика будет делать уполномоченная организация (местный электроснаб).

В случае сети 220 В позаботьтесь о счетчике, рассчитанном на ток в 50 Ампер, чтобы в случае необходимости был запас по току нагрузки. Разумеется, кабели от ввода должны этот ток обеспечивать. Эта работа также делается специалистами при контроле энергонадзора.

Если ваш счетчик уже такой ток обеспечивает (видно на самом счетчике), то можно делать подключение к гаражу, по воздуху, или под землей.

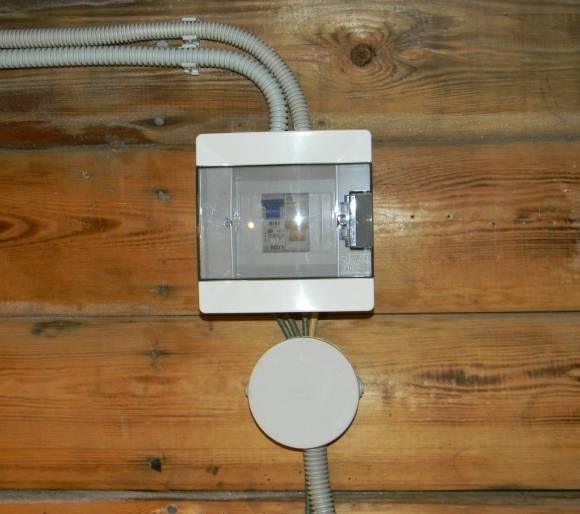

Как сделать проводку в гараже своими руками — фото:

Как провести электропроводку в гараже? Сначала обсудим то, что можно делать самостоятельно, своими силами. Из дома можно провести электричество в гараже по воздуху или под землей. Воздушную линию делают кабелем и подвешивают на стальной несущей проволоке диаметром 3 мм.

Линию под землей тянут в гофрированной трубе из пластика, в траншее глубиной 80 см, на подушке из песка, толщиной 10 см. Эта линия подключается к домашнему счетчику и является, таким образом, частью квартирной проводки, в качестве отдельной линии, также защищенной автоматом.

В самом помещении устанавливается сделанный своими руками электрический щиток в гараж для дальнейшего распределения электроэнергии (схему электрощитка для гаража смотрите ниже). И этот электрический щиток для гаража начинается с главного автомата, такого же, как и в квартире. О выборе номинального тока для них скажем ниже.

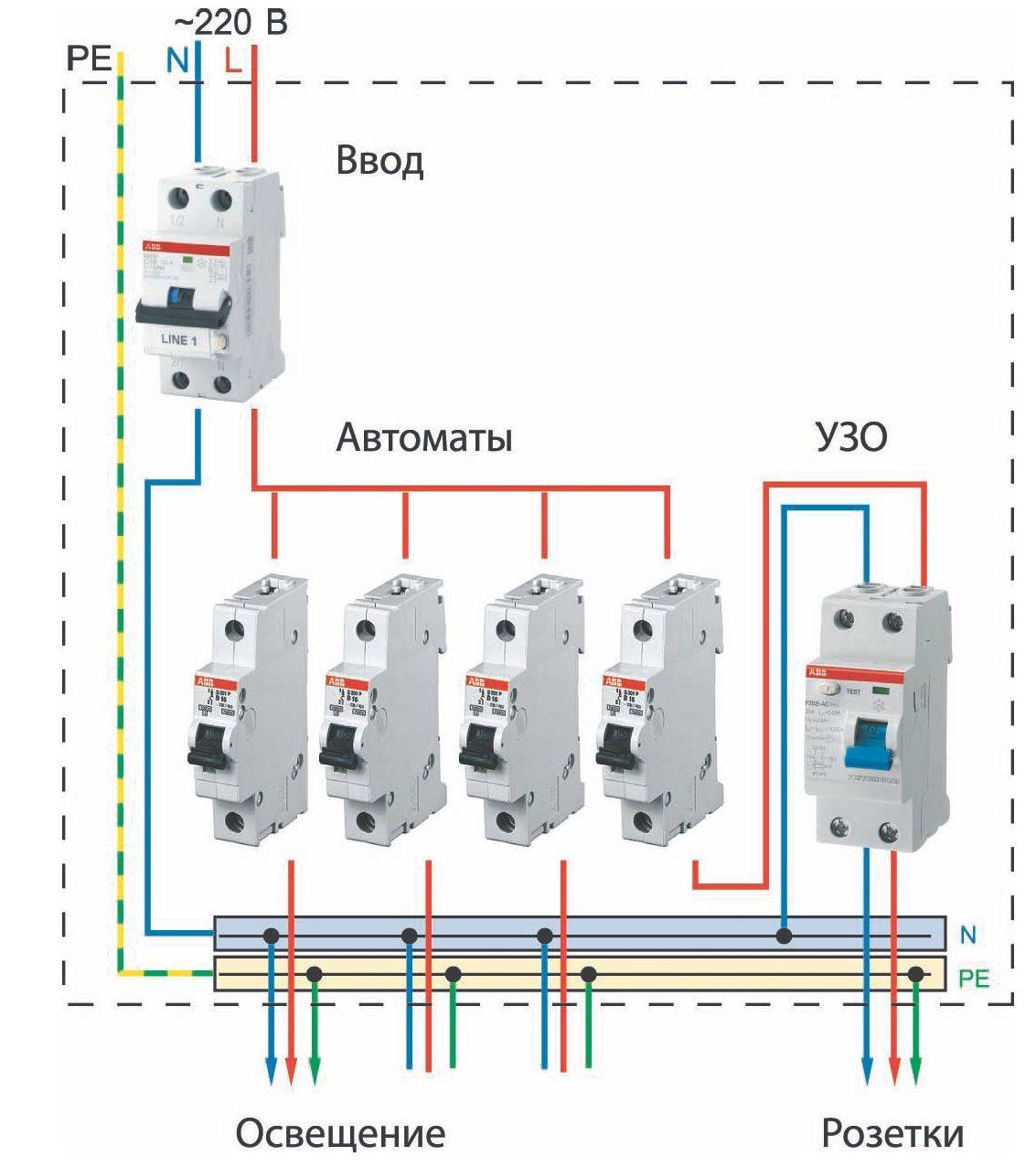

Схема распределительного электрощитка для гаража своими руками:

Варианты монтажа проводки в гараже или мастерской

Конечно, чтобы все получилось так, как надо, делают индивидуальную схему проводки. В ней учитывают предельно допустимую мощность автомата на входе.

Для того чтобы помещение было безопасно для окружающих, имело приличный внешний вид, провода маскируют разными способами:

  • используют ПВХ коробки;
  • монтируют провода в стены или замазывают их шпатлевкой;
  • накладывают на провода пластиковые короба, чтобы сделать их менее заметными.

Если гараж или мастерская вообще не подключены к источнику питания, то нужно вызвать электриков для проведения должных работ. Самому выполнить подключение нельзя, поскольку требуется определенный опыт.

Прокладка проводки

Монтаж электропроводки

Проводка может быть разного типа:

  • открытая;
  • закрытая;
  • смешанная.

Для гаража нежелательно использовать открытую проводку. Конечно, такой вариант монтируется проще и быстрее, но зато менее надежен. Причина в том, что провода, проложенные в гофре или коробе, могут быть зацеплены, сорваны или будут постоянно подвергаться воздействию сырости.

Где размещать выключатели? Первый должен быть возле входа, остальные нужно установить недалеко от светильника, чтобы любому, кто войдет в гараж, не пришлось угадывать, что и как включается. Розетки же лучше установить возле дверей, ворот и над рабочим столом, если таковой предусмотрен в гараже. Наиболее качественными являются те розетки, которые имеют подпружиненные контакты, потому что вилка, даже советского образца, не будет греться или выпадать. Если же вилка выполнена по европейским стандартам, то пружины подадутся назад, зафиксировав её, а после извлечения станут на место. Согласитесь, это удобно, к тому же такая розетка будет более долговечной.

Создание схемы

Перед тем как Вы перейдете к подготовке стен, необходимо тщательно составить схему монтажа электропроводки в гараже. На схеме обязательно указывается место ввода силового кабеля внутрь, место установки электрощитка, а так же места установки лампочек, светильников и розеток.

Гараж – это пожароопасное место, автомобилисты всегда хранят в них горюче-смазочные материалы, да и саму машину. Кстати для определения класса пожароопасности гаража можете воспользоваться пунктами ПУЭ с 7.3.38 по 7.3.53., а также СП 12.13130.2009, так как Р 3107938-0301-89 уже устарел. При составлении схемы нужно помнить:

  • Электропроводка должна проходить строго вертикально и горизонтально по стенам. Поворот осуществляется только под прямым углом.
  • Если в гараже есть отопление, хоть центральное, хоть буржуйка, то провод нужно прокладывать на расстоянии не менее чем 10 см от отопительных труб при параллельной прокладке, согласно ПУЭ 2.1.57. При этом при прокладке к трубопроводу ближе чем 25 см – кабель должен быть дополнительно защищен от повреждений, то есть, проложен в трубе, например.
  • Выключатель рекомендуется крепить на расстоянии 10-15 см от дверного косяка, на высоте 1,5 метра от земли.
  • Установка розеток осуществляется на высоте 60 см от пола.
  • В отличии от квартиры в гараже нет необходимости размещать розетки в каждом углу. Установите группу розеток возле рабочего места, возле каждого из станков, если таковые имеются, а также розетку в электрощите.
  • Частое расположение розеток опасно тем, что вы можете повредить и розетки с выключателями, и проводку к ним при выполнении каких-то работ в гараже, и при переносе тяжелых предметов снести электроточку.
  • Во многих случаях лучше обзавестись удлинителем на барабане и разматывать его до того места, где будет проводиться работа.
  • В смотровой яме розетки 220В не устанавливайте. В яме может скапливаться вода, в целях электробезопасности нельзя устанавливать и светильники 220В.
  • В яме лучше использовать 12В лампы (в стационарных светильниках), использовать переносные светильники или разместить розетку 12В для их подключения, подробнее см. ПУЭ 6.1.16, 17.
  • Отдельно на освещение и розетки рекомендуется установить автоматические выключатели и УЗО. Если вдруг придётся чинить розетку, делать это можно будет при включенном свете.
  • Понижающий трансформатор 220/12 для освещения смотровой ямы и переносок установите в электрощите.
  • Если это возможно, то обязательно сделайте в гараже трёхфазный ввод. Он понадобится при подключении трёхфазных асинхронных двигателей, а именно они установлены в большинстве станков, как самодельных, так и фирменных. Вам не придется покупать конденсаторы (недешевое удовольствие), или выходить из положения поиском однофазных, например, коллекторных двигателей. Также это позволит подключить нагрузку большей мощности, при том же токе вводного автомата.

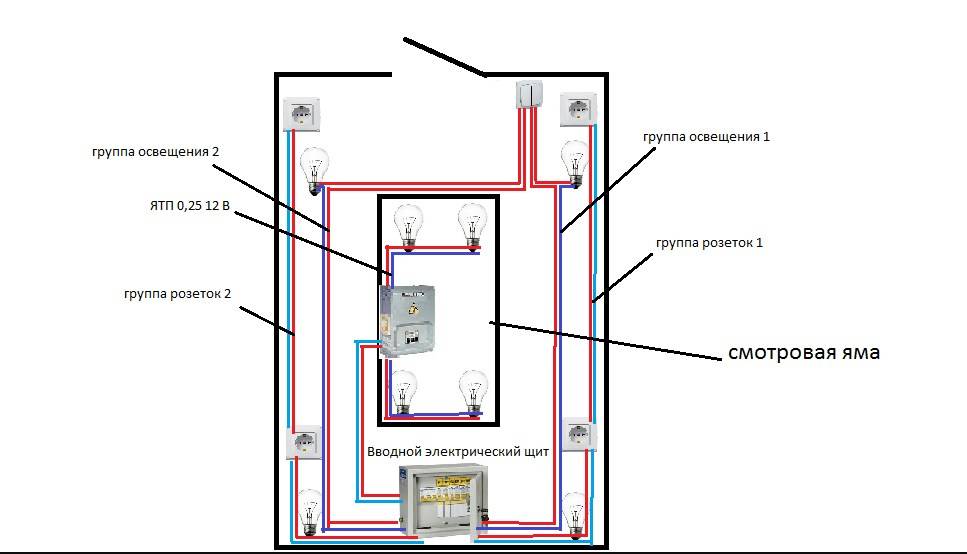

Общая схема электропроводки в гараже:

Последний вариант монтажа мы более подробно рассмотрели в статье: схема проводки в гараже!

Другие варианты расположения кабеля

В некоторых случаях удобнее будет располагать кабель под землей, в специальном защищенном коробе. Тогда отверстие ввода находится в фундаменте. Удобнее всего было бы выделить одну линию на пару светильников общего назначения и еще одну линию – на смотровую яму или погреб, если он есть.

Для розеток разводка электропроводки в гараже может быть различной – на усмотрение владельца, но наиболее рационально будет развести их по правой и левой линиям, чтобы уменьшить вероятность остаться без электроэнергии, в случае поломки в электросети.

Надо сказать, что смотровая яма, как и погреб, считается помещением с повышенной влажностью, а потому напряжение для осветительных приборов в ней не должно быть больше 42 В. В этой связи снова возникает тема уместности понижающего трансформатора. Можно, конечно, использовать обычные электроприборы, но в таких условиях это неоправданный риск, который может стоить жизни.

Следующим шагом будет монтаж электрощитка. Многим кажется, что монтировать электрощиток для гаража своими руками – это чрезвычайно сложная работа, которую невозможно выполнить без специалиста. Но если стараться делать все поэтапно, то вполне можно с этим справиться. Чтобы правильно подключить электрощиток, его понадобится закрепить дюбелями на стене из бетона или же саморезами к стене, изготовленной из профнастила. После чего можно приступать к установке DIN реек и автоматов, расположенных внутри щитка.

Если в данном случае предусмотрена подводка трехфазного напряжения, то необходимо помнить о том, чтобы именно такой автомат и был установлен. Общий автомат на однофазные подключения монтировать следует отдельно, а напряжение в 40 А будет вполне уместным для гаражных нужд.

Схемы и расположение потребителей

Как провести проводку в гараже своими руками? Перед началом работ нужно подобрать схему проводки в гараже своими руками. Схемы электропроводки в гараже бывают разными, в зависимости то того, какая информация требуется тому, кто их смотрит. В электрической технике различают принципиальные схемы и схемы расположения.

Первые должны детально описывать всю электрическую цепь, а вторые – расположение потребителей, с указанием расстояния или так, чтобы можно было ориентироваться по масштабу чертежа. Начнем с принципиальной схемы подключения проводки в гараж, которая требуется в соответствии с последней версией ПУЭ.

Однофазная принципиальная схема электроснабжения гаража показана на рисунке ниже. Для удобства на схеме проводки в гараже использована реальная расцветка проводов (как в обычных кабелях).

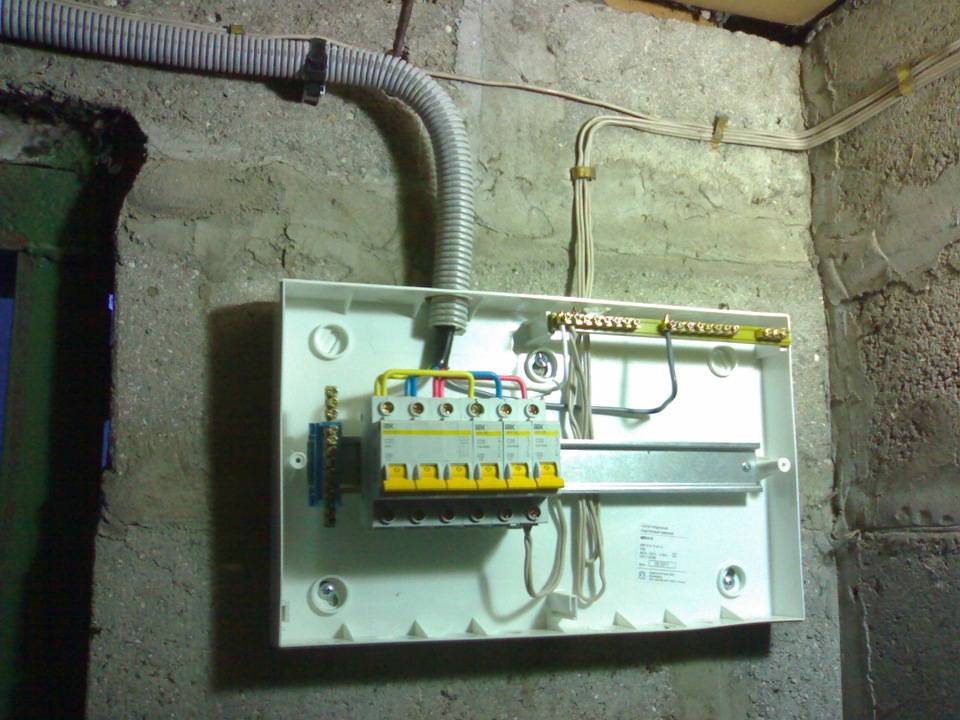

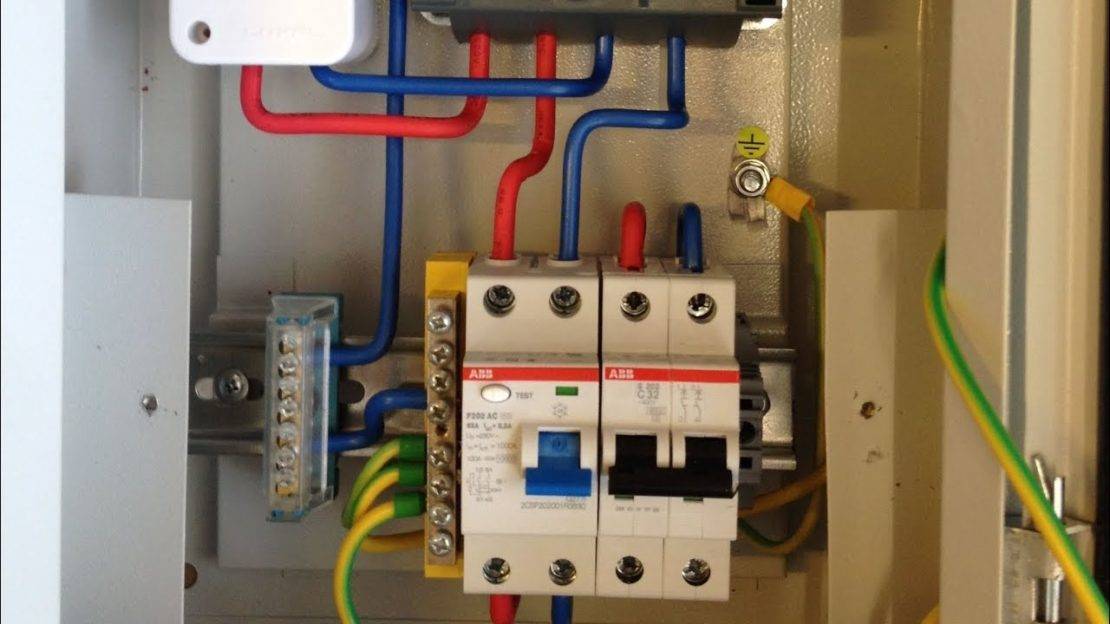

Разводка электропроводки в гараже своими руками — схема, фото:

Фазный проводник сети находится под опасным напряжением относительно нейтрали и земли, так как нейтраль обычно заземляется. Однако, для работы устройства защитного отключения (УЗО) необходима защитная земля (PE, protection earth).

ВНИМАНИЕ! Никогда не соединяйте защитную землю с нейтралью! Используйте правильно устроенное заземление.

Принцип работы УЗО состоит в использовании дифференциального трансформатора, который складывает входящий (по фазному проводу) и уходящий (по проводу нейтрали) токи. Если изоляция потребителя повреждена и есть замыкание на корпус, то сумма токов фазного провода и нейтрали не равна нулю. А разницу дает как раз ток утечки на землю.

Возможно, этот ток течет по телу человека! Смертельный ток около 100 мА. А УЗО, показанное на схеме, настроено на ток 5 мА. Таким образом, человек будет защищен, ибо устройство сработает за миллисекунды и разомкнет цепь.

Но это работает только в том случае, когда ток утечки течет помимо дифференциального трансформатора УЗО, а именно в отдельной линии заземления!

Главный автомат обесточивает нашу маленькую сеть на схеме при коротких замыканиях на общей линии (магнитная защита) или в случае большой суммарной перегрузки всех линий (тепловая защита). Также он используется при ремонтах.

Для того, чтобы обеспечить независимость разных потребителей, используется несколько линий, питающихся от одной или нескольких групп. Обычно в частном гараже, как и в квартире, вполне достаточно одной группы. А каждая группа питается от своего автомата в цепи фазы. Это очень удобно при ремонтах.

Автоматы (автоматические выключатели) защищают свои цепи от перегрузок по току и от коротких замыканий. Следует помнить, что УЗО защищает цепи только от токов утечки! От перегрузки по току она цепь не защищает, это делает автоматический выключатель.

Шины, расположенные в щитках, выполняются в виде полос или брусков из медных или латунных сплавов и снабжены отверстиями для проводов, которые затягиваются винтами. Следует сказать, что современная номенклатура электротехнических изделий очень удобна для монтажных работ, если использовать ее грамотно.

Схема трехфазной сети отличается от однофазной только двумя дополнительными фазами и установкой трехфазных (строенных) автоматов и УЗО. Отдельные фазы этой сети разводятся как линии напряжения 220 В совместно с нейтралью. Между любыми двумя фазами напряжение равно 380 В, а фазовый угол в равномерно нагруженной сети равен 120 градусов. При этом ток в нейтрали равен нулю.

Электричество в гараже своими руками — схема расположения показана на следующем рисунке:

На таких схемах электрики в гараже не обязательно выполнять требования для чертежей по принятым правилам, так как мы делаем их для себя. Главное – это ясность всех обозначений. Вертикальные участки проводки отмечены плюсами с указанием высоты. Это даст возможность легко посчитать длину линий.

На схеме подключения электропроводки в гараже обозначаются условными обозначениями розетки и светильники. Можно добавить выключатели. Все добавляется по месту расположения. Мы еще поработаем над этим документом чуть ниже, когда будем выбирать материалы.
