Как пользоваться нивелиром: прибор для определения разности высот

Начальный этап работ

Проверка начинается с оценки внешнего состояния и комплектности нивелира. Затем визуально обследуются такие параметры:

чистота оптических поверхностей зрительной трубки;
одновременное изображение линий сетки должно быть четким и контрастным;
проверяются концы пузыря контактного уровня;
на нивелире не должно быть следов коррозии и механических дефектов, которые могут мешать проведению точных измерений;
комплектность оборудования должна соответствовать тому, что указано в его паспорте или сертификате.

После этого надо провести оценку работоспособности нивелира и убедиться в правильном взаимодействии его подвижных деталей. Производится опробование по таким параметрам:

Виды лазерных нивелиров.

исправность всех деталей прибора;
в подъемных, закрепительных и наводящих винтиках не должно быть обнаружено их качания;
окуляр должен вращаться плавно, без рывков;
этим же требованиям должны удовлетворять подъемные винты;
зеркало подсветки уровня надо проверить на отсутствие помутнения;
крепления подвижных деталей не должны иметь повреждений;
обследуются стопорные винтики на точность зажима;
надо убедиться в работоспособности компенсатора и демпфера, при этом все винты юстировки надо установить в среднее положение;
обследуется исправность деталей штатива;
необходимо убедиться, что становой винт точно подходит к данной модели нивелира.

После этого все зажимные детали на штативе подтягивают и проверяют на устойчивость. Чтобы это сделать, прибор устанавливают на треногу и приводят в действие: нацеливают зрительную трубку на рейку и производят отсчет

Затем нажимают (осторожно) на верхнюю часть штатива и вновь берут показание. Если полученные результаты совпадают или разнятся незначительно, а пузырек не изменяет своего положения, то штатив устойчив

Если этого нет, то надо найти причину или заменить треногу новой.

Бизнес и финансы

БанкиБогатство и благосостояниеКоррупция(Преступность)МаркетингМенеджментИнвестицииЦенные бумагиУправлениеОткрытые акционерные обществаПроектыДокументыЦенные бумаги – контрольЦенные бумаги – оценкиОблигацииДолгиВалютаНедвижимость(Аренда)ПрофессииРаботаТорговляУслугиФинансыСтрахованиеБюджетФинансовые услугиКредитыКомпанииГосударственные предприятияЭкономикаМакроэкономикаМикроэкономикаНалогиАудитМеталлургияНефтьСельское хозяйствоЭнергетикаАрхитектураИнтерьерПолы и перекрытияПроцесс строительстваСтроительные материалыТеплоизоляцияЭкстерьерОрганизация и управление производством

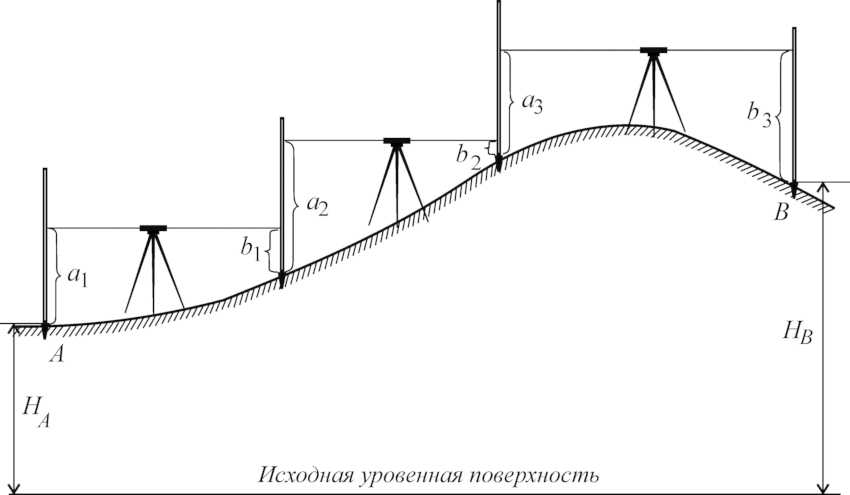

Подробно об определении превышения точек с помощью рейки для нивелира

Нахождение разности высот двух или более точек – довольно серьезный процесс, требующий от оператора внимательности и знания эксплуатационных характеристик устройства. Для этой работы используется рейка, регуляция которой осуществляется вторым человеком.

Необходимо определить исходную точку измерения. Для наглядности ее можно обозначить латинской буквой A. Именно на нее устанавливается рейка. Вертикальное расположение данного элемента является наиболее целесообразным. Для того чтобы откалибровать рейку, нужно сверяться с вертикальной чертой визирной сетки.

На заметку! Лазерные нивелиры 360° также требуют установки и настройки измерительной рейки, но их особенность заключается в создании более объемной плоскости.
Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой.

Затем нужно навести прибор на рейку и отрегулировать измерительное устройство таким образом, чтобы она приобрела четкие очертания в окуляре.

Далее можно приступить к регистрации данных, полученных в процессе работы. Для этого нужно отметить положение горизонтальных линий, входящих в визирную сетку

Следует обратить внимание на нижний показатель. К нему суммируется число, соответствующее количеству сантиметровых делений, находящихся между чертой значения и линией визира приспособления

Затем помощник должен изменить положение рейки. Это производится для определения следующей точки B, после чего необходимо повторно зафиксировать значение. Существует одно правило, которое следует знать. Горизонт приспособления является статичным, поэтому двигается только рейка. От высоты ее положения зависит измеряемая величина. Чем ниже размещается рейка, тем больше будет значение, которое можно определить с помощью рабочей части прибора.

Подробно об определении превышения точек с помощью рейки для нивелира

Процесс нахождения разности высот двух или более точек, является довольно сложной процедурой

Как выполняется поверка нивелира: пошаговое описание процесса

Поверка измерительного устройства такого типа включает в себя несколько мероприятий, предназначение которых заключается в определении пригодности прибора к эксплуатации. В ходе инспекции необходимо убедиться в том, что круглый уровень функционирует без ошибок. Рассмотрим процесс поверки более подробно.

В случае смещения пузырька необходимо произвести калибровку устройства

Для начала требуется настроить уровень с помощью винтов. Пузырек следует разместить в центральной точке круглого уровня. Затем прибор разворачивают на 180°. После смены расположения измерительного инструмента пузырек должен остаться на том же месте.

В случае смещения пузырька производится калибровка устройства. Сначала настраиваются подъемные винты. С их помощью положение пузырька должно быть откорректировано наполовину. Затем потребуется убрать оставшееся отклонение, обнаруженное круглым уровнем. Для этого настраиваются юстировочные винты.

Поверка включает в себя не только инспекцию круглого уровня. С помощью нее определяется исправность компенсаторного устройства. Данная работа также производится пошагово. Первое, что нужно сделать для проверки работоспособности компенсатора, – настроить уровень так, чтобы пузырек располагался в центральной точке.

Рейки с обратной (б) и прямой (в) оцифровкой: 1 – подставка; 2 – элевационный винт; 3 – окуляр; 4 – коробка цилиндрического уровня; 5 – кремальера; 6 – визир; 7 – объектив; 8 – закрепительный винт трубы; 9 – наводящий винт трубы; 10 – круглый уровень; 11 – исправительный винт круглого уровня; 12 – подъемный винт

Далее необходимо навести прибор на четкий объект. Затем подъемный винт проворачивается на 1/8. Обязательно нужно следить за смещением горизонтальной линии визирной сетки. Она должна изменить местоположение, после чего вернуться в исходную позицию. Если горизонтальная линия не возвращается в первоначальную точку, это означает, что компенсаторное устройство неисправно и прибор непригоден для проведения измерительных работ. В рейтингах лазерных нивелиров и оптических устройств присутствуют различные модели, однако все они требуют периодических проверок.

Учимся пользоваться нивелиром

Чтобы провести измерительные работы, необходимо знать не только конструкцию прибора, разновидности и возможную погрешность, но и принцип пользования устройства. Если говорить не о профессиональных разновидностях, требующих настройки и дополнительного программного обеспечения, никаких сложностей не возникнет. Сделать замеры сможет даже неопытный мастер. Главное. четко следовать инструкции.

Установка штатива

На ножках штатива, которых всего три, находятся крепежные винты. Они немного расслабляются. Опоры выдвигаются на требуемую длину. Последняя может быть абсолютно любой. Нередко прибор приходится устанавливать даже на пересеченной местности. Верхняя часть штатива должна быть выставлена в горизонтальном положении. Следующим шагом винты снова затягивают и надежно фиксируют на каждой опоре. Большая часть нивелиров снабжена корректирующим плавным креплением. Он расположен на ножке штатива. Это позволяет проводить точную настройку верхней площадки по горизонтали.

Монтаж прибора

Нивелирную трубу устанавливают на штатив. Фиксация осуществляется с использованием крепежных винтов. Далее, проводится настройка датчиков уровня. Когда вращают регулировочные винты, добиваются центрального точного положения пузырькового уровня. Положение настраивается относительно нанесенных линий. Чтобы было удобно и просто добиться желаемого результата, сначала пузырек выставляют в одном окошке. Далее, приступают к настройке второго. Его уже выравнивают с учетом положения первого и наблюдают за тем, как он меняется при настройке. Поэтапно настраивают прибор. Добиваются точного положение нивелира по горизонтали на той площадке, где монтируют нивелир.

Фокусировка узла

Оптико-механический узел в оптическом нивелире тоже требует определенной настройки. Окуляр зрительной трубы выравнивают относительно обзору оператора. Это обусловлено различием в остроте глаза у человека. У каждого оно индивидуально. Это актуально даже для тех людей, которые никогда не носили очки. Если это стандартный нивелир, значит, прибор наводят либо на достаточно габаритный объект, либо на самое освещаемого место на участке.

Манипуляцию с настройками проводят до тех пор, пока на предмете или на местности ниточная сетка не станет максимально четко видна. Далее, аналогичное действие проводят с рейками, которые должны находиться в менее освещенном месте. Не следует пренебрегать данным этапом. Чем больше точек с различной освещенностью будет зафиксировано, тем точнее будут проводимые оператором измерения. Одним и тем же прибором могут пользоваться разные люди. Это означает, что проводить фокусировку приходится снова. Чтобы избежать подобного, всю работу от начала и до конца должен проводить один оператор. Когда такой возможности нет, фокусировку выполняют повторно.

Описание техники

Электронные нивелиры пользуются популярностью, потому что позволяют автоматизировать процесс измерения. На сегодня их выпуском занимаются только зарубежные производители. Современные модели делятся на такие типы:

Цифровой электронный угломер. Это прибор, который имеет встроенный ЖК-дисплей. На нем можно увидеть измерения углов наклона поверхности. Данные выводятся на экран без дополнительных настроек.
Цифровой электронный уровень. Такие приборы также оборудованы дисплеем. Дополнительно нивелир может иметь лазерный луч или встроенный водяной уровень.
Комбинированный цифровой прибор. Такое устройство сочетает в себе функции угломера и цифрового уровня. Нивелир обеспечивает более эффективные и быстрые измерения.

Принцип действия нивелиров основан на регистрировании показаний с помощью реек, которые устанавливаются на разной высоте. Соответственно, разница в показаниях показывает превышение между точками.

Сами приборы согласно ГОСТ 10528-90 разделяют на технические, точные и высокоточные.

Устройство и характеристики

Самый простой нивелир это оптический прибор, состоящий из пузырькового уровня в виде цилиндра, зрительной трубы с увеличением и визирной оси.

Настройка трубы выполняется оператором в зависимости от позиции исследуемого объекта.

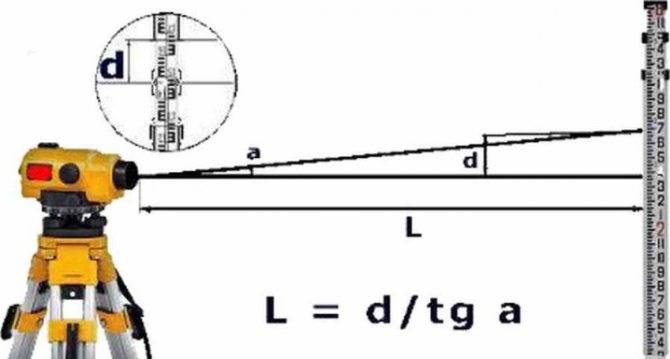

Для выполнения измерений, такой нивелир работает в паре с нитяным дальномером и рейкой с сантиметровыми делениями.

Цифровые модели по принципу работы и строению схожи с оптическими, однако, все расчеты выполняются автоматически, что исключает ошибки оператора, а затем отображаются на экране.

Иной принцип работы у лазерных нивелиров, как и их устройство.

Лазерный луч достигая поверхности объекта, определяет имеющиеся отклонения.

Сегодня такой инструмент является самым распространенным.

Чтобы отклонения были четко видны, нивелиры имеют яркий красный луч, который отчетливо видно внутри помещений.

Для работы на открытом пространстве используется прибор с зеленым лучом.

Этот цвет, за счет своей длинны волны, лучше воспринимается человеческим глазом, а к тому же является более мощным и дальнобойным.

Приборы могут устанавливаться на штативе с градуированным лимбом, который позволяет выполнить приблизительное измерение горизонтальных углов.

ГОСТ

Для оптических нивелиров был разработан стандарт ГОСТ 10528-90, в котором указаны информационные данные о приборах, основные параметры и типы, предъявляемые технические требования и методы испытаний.

Этот стандарт заменил устаревший ГОСТ 10528-76.

Согласно ГОСТу, каждый оптический нивелир должен относится к одному из следующих классов:

Высокоточный – квадратическая погрешность на 1 км хода не превышает 0,5 мм.
Точный – погрешность не превышает 3 мм.
Технический – погрешность не более 10 мм.

Материал

Штативы для нивелиров изготавливают чаще всего из алюминия, так как данный материал имеет небольшой вес, но при этом обладает высокой прочностью.

Подобные характеристики положительно сказываются на удобстве транспортировки оборудования.

Также материалом для триног выступает дерево, за счет чего их стоимость выше, но и устойчивость лучше.

Мини-штативы компактного размера изготавливают преимущественно из стеклопластика.

Сами нивелиры должны обладать высокой прочностью.

По этой причине для изготовления корпуса качественных моделей используют преимущественно металл или специальный пластик.

Элементы настройки, например, винты, могут быть пластиковыми или металлическими.

Размеры и вес

В зависимости от типа нивелира, а также материала изготовления, ориентировочный вес составляет от 0,4 до 2 кг.

Оптические модели в среднем весят 1,2 – 1,7 кг.

При использовании дополнительного оборудования, например, триноги, масса повышается до 5 кг и более.

Ориентировочные размеры оптических нивелиров:

Длина: 120 – 200 мм;
Ширина: 110 – 140 мм;
Высота: 120 – 220 мм.

Как пользоваться нивелиром, установка

Комплект нивелира состоит из штатива, рейки с делением в миллиметрах на одной стороне в сантиметрах с другой и самого нивелира. Выбираем место для установки, лучше всего ставить прибор посередине измеряемой площади.

Действия по установке нивелира:

выставляем штатив: ослабляем зажимы, выдвигаем ножки на удобную нам высоту и зажимаем винтами. Головку штатива устанавливаем ровно по горизонтали.

устанавливаем нивелир на штатив, закрепляем винтом, который находиться на штативе

придаем нивелиру ровное горизонтальное положение с помощью трех подъемных винтов вращая их одновременно ( вращая винты смещаю пузырек посередине и третьим винтом подгоняю уже в центр уровня), в конечном итоге пузырек уровня должен быть в положение «нуль-пункт».

Нивелир настроили, осталось за малым навести резкость в зрительной трубе. Фокусировка, наводим зрительную трубу на рейку и вращая фокусировочный винт добиваемся четкого изображения, сетка нитей настраивается окулярным кольцом.

Центрирование, устанавливаем нивелир над точкой, подвешиваем отвес за закрепительный винт внизу штатива. Смещаем нивелир по головке штатива так, чтобы отвес находился над точкой, закрепляем. эта операция нужна если вы собираетесь измерить растояние от одной точки до другой или с помощью оптического луча нивелира, например, вынести оси здания.

Как пользоваться нивелиром при производстве полов

Не зная, как пользоваться нивелиром, сделать ровные полы из бетона или цементно – песчаной стяжки на большой площади не возможно.

Работая прорабом в фирмах специализирующихся на бетонных полах первое, что я делал на новом объекте нивелирную съемку основания. По данным съемки, видно надо ли подсыпать песок или наоборот пересыпали.

Как проверить нивелиром ровность основания? Допустим у нас объект площадью 540 квадратных метров и нам известна нулевая отметка уровня чистого пола.

После того как настроили нивелир приступаем к съемке. Я снимал отметки основания через каждые шесть метров, как вдоль, так и поперек здания, если делать через три метра, то это будет более точная картина ровности поверхности.

Допустим по результатам съемки получили 18 высотных отметок с перепадами высотных отметок от 1,57м до 1, 72 метра. Суммируем все 18 высотных отметок, получаем сумму 30,51м, делим на 18 ровняется 1,695 м, это средняя арифметическая высотная отметка основания от уровня горизонта инструмента.

Далее высчитываем толщину нашего пола, от 1,695м отнимаем отметку уровня чистого пола 1,20м равно 0,495м. По моим измерениям получилось, что основание занижено от уровня чистого пола на 49,5 сантиметров.

Как пользоваться нивелиром при устройстве фундаментов

Как пользоваться нивелиром, если надо определить глубину заложения фундамента обозначенном в проекте. После установки прибора высчитываем горизонт инструмента. В моем случае геодезическая отметка вынесена на колонну, равняется 96,645м.

Рейку ставим четко на отметку и получаем данные на рейке 0,850м. Высчитываем горизонт инструмента, к геодезической отметки 96,645 прибавляем отметку с рейки 0,850м получаем 96,645+0,850=97,495м.

Проектная отметка 93,80 (низ фундамента) от полученного горизонта инструмента отнимаем проектную отметку 97,495-93,800=3,695 м. Получается, что наша отметка фундамента от горизонтального луча нивелира должна равняться 3,695м.

Если уровень поверхности земли по нивелирной съемки равно 1,250 м, то получится, что вынуть грунт надо на глубину 3,695м – 1,250м=2,445 м.

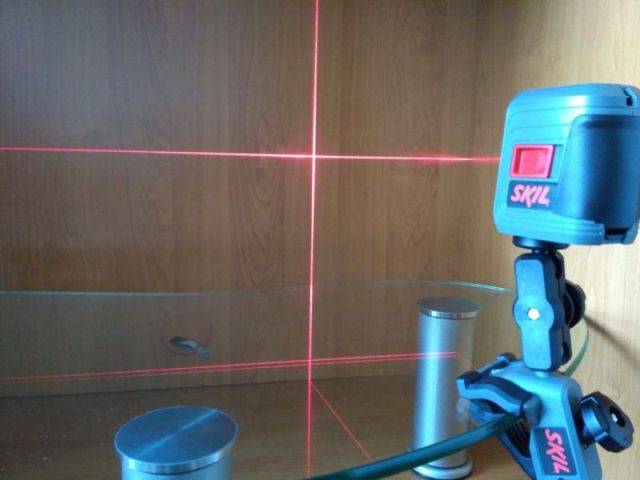

Как настроить лазерный нивелир

Лазерный уровень — точный и удобный в действии прибор, однако его калибровка и настройка связаны с определенными сложностями. Для проведения работ понадобится получить доступ к внутреннему устройству нивелира:

Первым делом требуется вскрыть корпус приспособления. Перед этим в обязательном порядке демонтируют элементы питания — если оставить их на месте, при снятии кожуха может возникнуть короткое замыкание, и тонкие провода внутри прибора перегорят.
Из корпуса плавными движениями и без лишних усилий выкручивают шурупы.
Пластиковый кожух аккуратно снимают, при этом дополнительные защелки отжимают тонким ножом без сильного надавливания, чтобы не сломать фиксирующие элементы.

После демонтажа корпуса изучают открывшуюся металлическую конструкцию, требующую калибровки и настройки. Передний крупный винт отвечает за регулировку так называемого угла атаки относительно горизонтальной плоскости, а мелкий боковой — за вертикальный наклон.

Настройка лазерного уровня по горизонтали

Последовательный алгоритм настройки и юстировки лазерного нивелира своими руками выглядит так:

Уровень устанавливают на расстоянии 1 м от стены и делают хорошо различимую отметку на ней и на противоположной поверхности.
Прибор передвигают к другой стене и проводят настройку до тех пор, пока луч не попадет в поставленную метку.
Лазер снова направляют на первую стену и осуществляют калибровку при помощи винта, чтобы понять, в какую сторону смещается проекция.

Проверку выполняют многократно и каждый раз наносят новые метки, пока уровень не начнет предоставлять точных показаний.

Юстировочные винты под крышкой уровня одновременно отвечают за крепление маятника устройства

Настройка по вертикали

Похожим способом проводят настройку и калибровку лазерного уровня по вертикали. Однако процедура более сложная, поскольку работать приходится с отвесом. Алгоритм следующий:

В вертикальной плоскости подвешивают натянутую плотную нить. Она должна располагаться совершенно отвесно, без отклонений и изгибов.
Лазерный уровень включают в работу и направляют его луч точно по сформированной линии. В идеале последняя должна подсветиться красным или зеленым оттенком по всей длине — это будет означать, что строительное приспособление в калибровке не нуждается.
Если лазерный уровень сбился, настроить его понадобится при помощи все тех же винтов, скрытых под крышкой корпуса. Нужно ослабить фиксаторы, удерживающие вертикальный излучатель, и с небольшим усилием повернуть его блок в гнезде.
После того, как лазерный луч в точности совпадет с отвесной нитью, калибровку заканчивают и снова затягивают винты. Для надежности проверку повторяют и только потом собирают уровень обратно и монтируют корпус на место.

Вместо нити для отвеса можно взять рулетку с грузом или другое подходящее приспособление

Настройка лазерного уровня под наклоном

Настройка наклонного лазера осуществляется так же, как и юстировка по горизонтали:

Прибор устанавливают на небольшом расстоянии от стены и делают противоположные друг другу отметки.
Агрегат вращают и проверяют, насколько ровно луч ложится между отмеченными точками.
По ходу настройки уровень регулируют при помощи винта, отвечающего за наклон, и постоянно выставляют новые метки.

При использовании лазерного прибора необходимо учитывать, что калибровка и юстировка может потребоваться даже дорогим профессиональным моделям. В первую очередь отладки требуют нивелиры после падения. Однако физическая встряска — не единственное происшествие, способное повлиять на точность лазера. Многие нивелиры при проверке демонстрируют сильную погрешность просто после интенсивного использования или обычной транспортировки.

Регулировать уровень нужно, пока погрешность не достигнет хотя бы значений, указанных в инструкции

Конструкция и классификация стандартных нивелиров

Схемы расположения осей при поверках нивелира: А – в – схемы расположения осей при поверках нивелира, г – позиции нивелира при третьей поверке.

Данное приспособление имеет простую конструкцию. На треножнике располагается главный оптико-механический узел, в который встроена линзовая система. Данный узел должен обеспечивать горизонтальность луча визира, при этом допускается лишь минимальное отклонение. Линзы могут дать прямой или перевернутый рисунок. В последнем случае рейка для измерения тоже должна быть перевернута в процессе монтажа на местности.

В верхнюю часть конструкции всех нивелиров нужно встроить датчики уровня. Точный монтаж устройства на местности определяет качество дальнейших измерений. Квалифицированный специалист будет регулярно сверяться со значениями данных датчиков, выполняя при надобности их регулировку специальными рычагами наклона оптико-механического узла. Можно своевременно обнаружить случайное отклонение устройства от точного местоположения на местности и не производить измерения повторно.

Перед использованием нивелира и планки понадобится ознакомиться с основными видами устройств для геометрических измерений превышения высоты.

Более точным является измеритель с автоматическим возмещением погрешностей монтажа, однако он стоит намного дороже. Его удобно использовать в процессе выполнения измерений на проблемных грунтах: щебне, песке и т. д. Устройства с электронной системой измерений применяются в процессе проектирования масштабных объектов. Данную конструкцию сложно настраивать и эксплуатировать.

По классу точности измерений нивелирные конструкции можно разделить на такие основные группы, как:

технические устройства (маркировка Н-10, Н-12 и т. ид.);
точные аппараты (обозначения от Н-3 до Н-9);
сверхточные устройства (обозначения от Н-05 до Н-2.5).

Цифрами в маркировке обозначается средняя погрешность измерений в мм/км. Следует понимать, что даже техническое приспособление будет давать отклонение около 1 см на 1 км расстояния до объекта. Этого хватит для того, чтобы выполнить точное проектирование и правильное планирование большого количества работ по строительству.

Горизонтальная визирная ось и ее проверка

Поверка цилиндрического уровня. Измерения с неравными расстояниями до реек.

Для ее настройки должно быть выполнено следующее условие: линия наведения прибора должна быть горизонтальной при нахождении пузырька в центральной части ноль-пункта. Чтобы проверить выполнение этого условия, надо выбрать 2 точки (С и М), которые разнесены на 25-35 м. Устанавливают в них рейки, а нивелир фиксируют на штативе с таким расчетом, чтобы он оказался посредине, между этими точками. Прибор приводят в действие и берут отсчет по рейкам, а затем производят вычисление разницы между уровнями расположения точек (С и М). В качестве примера допустим, что показание нивелира по первому отсчету равно 1,378, а по второму – 1,278 метра. Тогда превышение (ПРШ) равно разности этих цифр – 0,1. Переставляют штатив с нивелиром как можно ближе к точке С и берут новый отсчет по рейке. Допустим, он равен 1,2 м. Тогда теоретический показатель равен: по первой точке – С-ПРШ = 1,278, а по второй рейке – М-1,2 = 0,078 метра. Затем берут новый отсчет по М и сравнивают полученную цифру с теоретической. Если эта разность более трех миллиметров, то надо провести юстировку.

Цилиндрический уровень и уклоны при положении пузырька: а – вид сбоку, 6 – вид сверху, 1 – ампула, 2 – жидкость, 3 – пузырек, 4 – исправительный винт, 5 – уклон ампулы.

Отвинчивают защитную крышку на окуляре, используя имеющуюся в комплекте нивелира шпильку для юстировки, поворачивают установочный винт до тех пор, пока реальное показание на средней горизонтальной черте не совпадет с теоретическим результатом (0,078 метра). Затем проверку повторяют.

Если установить нивелир таким образом, чтобы окуляр трубки при горизонтальном расположении визирной оси был впереди рейки на два-три сантиметра, то можно по ней очень точно определить высоту инструмента. На объектив надо надеть картонную или пластиковую крышку, окрашенную в черный цвет. В ее центре надо проделать отверстие в два-три миллиметра. Основной наблюдатель смотрит через него на рейку, а помощник устанавливает на ней сделанную из прозрачного материала передвижную деталь с черным штрихом в середине. По указаниям наблюдателя она устанавливается так, чтобы отметка приходилась точно напротив отверстия в крышке. После этого делается отсчет по рейке.

Как пользоваться нивелиром правильно: пошаговое руководство

Принцип работы лазерного нивелира.

Первым делом понадобится установить штатив. Винты для крепления на всех ножках штатива понадобится ослабить. После этого каждый опорный элемент нужно выдвинуть на необходимую длину. В данном случае длина может быть разной, так как инструмент надо монтировать на пересеченной местности. Верхняя часть штатива выставляется в горизонтальное положение. Затем нужно затянуть закрепляющие винты на всех опорных элементах. Большая часть устройств комплектуется плавными крепежными элементами для коррекции, которые установлены на ногах штатива. С их помощью можно точно настраивать горизонтальность верхней площадки.

На следующем этапе монтируется нивелир. Сама трубка инструмента закрепляется на штатив при помощи нескольких винтов. Далее нужно использовать датчики уровня. При помощи вращения винтов для регулировки надо добиться центрального размещения пузырьковых уровней по отношению к нанесенным на них чертам. Для удобства первым делом нужно выставить пузырьковый уровень в одном окне, не обращая внимания на другое. Далее настраивается следующий уровень с учетом отслеживания положения первого. Нужно поэтапно настраивать устройство, чтобы добиться горизонтальности на установочной площадке.

После этого фокусируется оптико-механический узел. Перед выполнением работ с помощью оптического нивелира надо будет настроить окуляр выровненной трубки по зрению пользователя. Фокусировка стандартной конструкции подобного типа производится следующим образом. Устройство нужно навести на хорошо освещенный и достаточно крупный элемент, после чего оперировать настройками до тех пор, пока ниточная сетка не отобразится на данном элементе максимально четко. Далее эти же действия нужно повторить с рейками, которые будут установлены на другой, не слишком освещенной местности. Экспериментирование с регулировкой фокусировки на элементах с различной освещенностью сможет помочь в процессе дальнейших измерений.

Когда устройство будет установлено максимально точно, выровнено и сфокусировано, можно измерять и фиксировать наблюдения. Две планки нужно выставить на передней и задней частях устройства. Передняя покажет значение получаемой высоты, задняя будет использоваться для градуировки показателей. Первым делом нивелир нужно навести на сторону задней планки черного цвета.

После фокусировки надо записать показатель по штрихам. После этого производится фокусировка на передней планке, устанавливается средний показатель по ее стороне красного цвета. Данный процесс называется нивелированием по средней черте. В данном случае результаты получатся точными, при необходимости можно легко повторить измерения.

Перенесение отметки

Разберемся, как перенести с помощью нивелира высотную отметку. К примеру, нам нужно сделать репер, ориентируясь на который, экскаваторщик будет копать котлован, глубиной на два метра ниже отметки пола здания. Значение высоты пола, нам и нужно указать экскаваторщику.

Устанавливаем рейку на реперной проектной точке, высота которой соответствует проектной высоте пола здания, то есть ноля, берем отсчёт. При самостоятельной разработке проекта либо при → привязке к местности уже существующего проекта высота этой точки выставляется с помощью колышка либо на какой-то неподвижной поверхности (кирпичный забор, дерево, столб и т.д.) устанавливается метка. Либо такие реперы (метки) выставляет геодезист, сопровождающий стройку. Пусть, к примеру, получилось 162.

Непосредственно у места будущего котлована, вбиваем колышек и, поставив рейку вплотную к нему, снова снимаем значение, пусть оно будет равно 179. Разница составит 17 сантиметров. Откладываем 17 см от низа рейки вверх по колышку, отмечаем значение риской маркера или карандаша. Вбив рядом еще один колышек, чтобы его верх совпал с риской, получим хорошо видимый ориентир, после чего колышек с риской можно убрать.
