Гараж из профнастила своими руками — проект и технология монтажа

В наши дни возводить капитальный гараж для своего автомобиля из блоков или кирпича желает не каждый. Во первых это дорого, а во вторых постройка занимает слишком много места на приусадебном участке, поэтому многие отказываются от данной затеи. Однако, как утверждают специалисты, для поддержания кузова автомобиля в удовлетворительном состоянии, хранение его должно осуществляться именно в гараже. Строительство на придомовой территории гаража из металлопрофиля может послужить отличной альтернативой традиционной постройке. Практичная, имеющая небольшой вес конструкция, возводится довольно быстро и легко. К тому же строить такой гараж гораздо выгоднее. Даже по приблизительным подсчетом его стоимость обойдется вам, как минимум в 5 раз дешевле кирпичного. Вдобавок к этому прибавьте сэкономленную сумму на строителях.

Размеры гаража

С высотой гаража проблем обычно не бывает. Для легкового автотранспорта достаточно 2,3 м, учитывая кровлю. А вот стандартные размеры 3х6 не всегда комфортны для обслуживания машины, а тем более хранения каких-либо запчастей или инструмента. Поэтому, если ограничения отсутствуют, необходимо за основу чертежа взять индивидуальные размеры. Чтобы их определить, достаточно поставить машину на месте предполагаемого гаража, открыть все двери в ней, добавить место для свободного передвижения и обозначить границы.

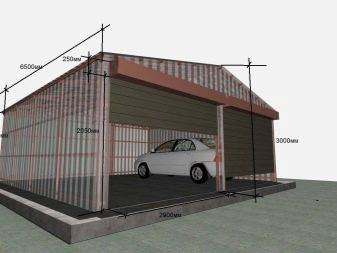

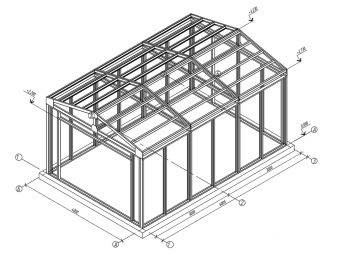

Проект или чертёж составляется согласно выбранным размерам. Основными элементами будут рамки каркаса и профилированные листы. Лучше для составления проекта воспользоваться специальными программами типа AutoCAD или Солитворкс.

Что должно быть в чертеже:

• основание и материал на его возведение;
• яма, её габариты, лестница;
• структура грунта;
• настил пола;
• крепёжная система, места крепежей;
• вид кровли;
• наличие утеплителя;
• гидроизоляция;
• вентиляция;
• наличие коммуникаций.

Монтаж гаража

Неопытным строителям рекомендуется сделать для гаража односкатную крышу, она проще в изготовлении, но надо учесть некоторые нюансы. Односкатная крыша может быть сделана и в ширину, но более высокая сторона при этом должна быть развернута по ветру, и в длину по направлению к задней стенке гаража. Уклон ската чаще всего составляет 15 градусов, что обеспечивает сход снега и сток воды. В регионах, где часто бывают сильные ветра, уклон не должен быть больше 35 градусов, в противном случае сильно уменьшается сопротивляемость ветрам.

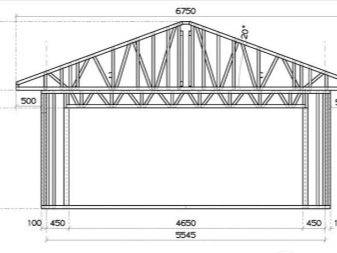

Двухскатная крыша также имеет свои достоинства и недостатки. Крыша выглядит интереснее, надежнее, прочнее, она лучше вентилируется, её можно использовать как чердак, но конструкция будет сложнее в изготовлении и обойдется дороже. В климатических зонах, где выпадает много снега, лучше при строительстве использовать двухскатную крышу с углом ската 20 градусов

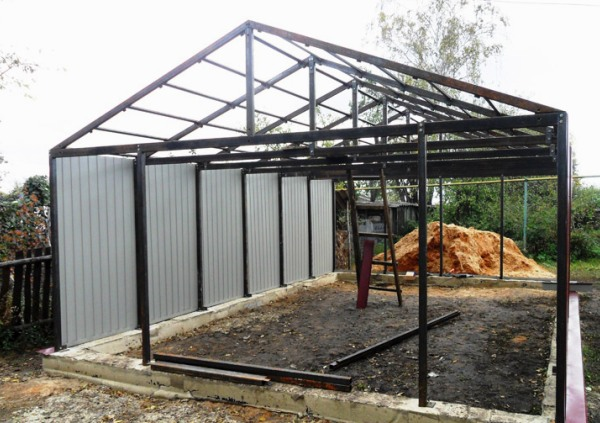

Каркас для неё проще варить на земле, важно разметить первую стропильную форму в виде равнобедренного треугольника и укрепить её перемычками

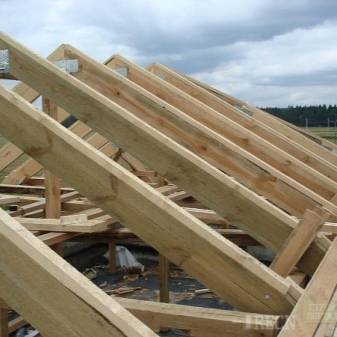

В качестве перекладин для каркаса крыши можно использовать также железный уголок, профилированные трубы, П – образный оцинкованный профиль, деревянный брус, обработанный средством от огня, гнили, древесных вредителей, плесени. Обшитая металлопрофилем крыша является легкой, и если правильно сделан уклон ската, она не будет иметь дополнительную нагрузку от климатических осадков.

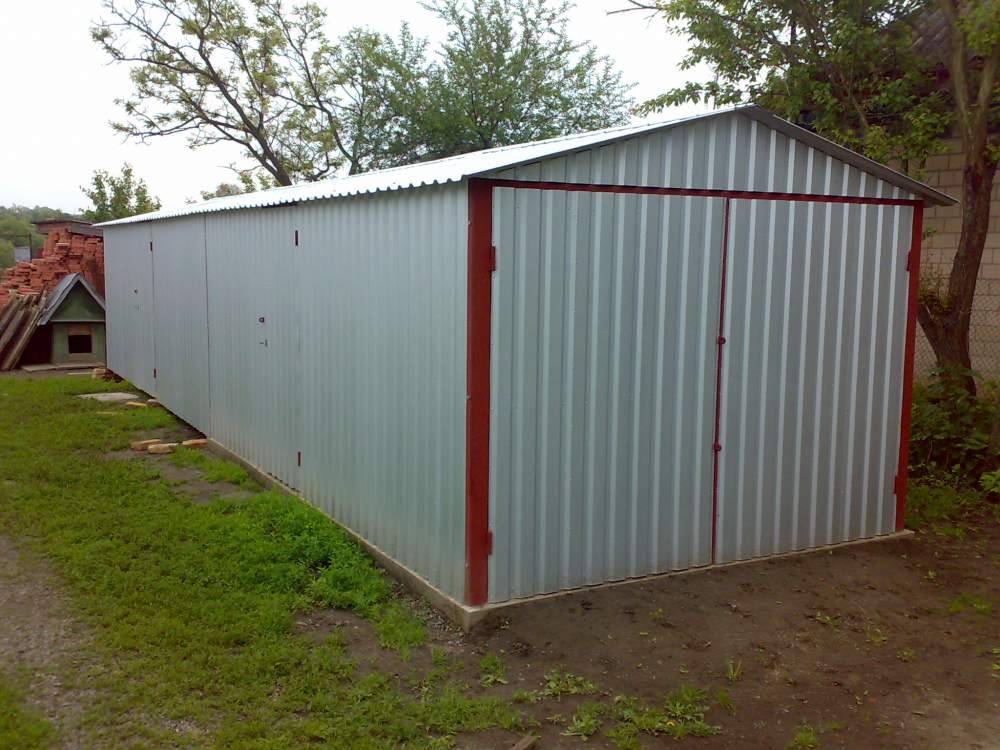

Далее сооружается каркас для ворот, режется уголок на детали нужного нам размера под углом в 45 градусов, сваривается рама и затем усиливается уголками, для затворов и замков в нужных местах привариваются пластины из металла. К опорным столбам каркаса следует приварить одну часть петли, приложить к ним раму, отметить места для крепления второй части петли и также приварить ее. Для сдвижных ворот монтируется роликовый механизм, для подъемных – рычажно-шарнирный, а при возможности лучше монтировать автоматику.

Если бетон застыл, возможна обшивка гаража профилированным листом, в противном случае покорежится и каркас, и лист. Если размеры вашего гаража не соответствуют стандартным параметрам листа, лучше заказать у производителя изделия нужного вам размера, цвета и качества. Это существенно облегчит и ускорит вашу работу, да и места разрезов будут обработаны заводским способом. В противном случае вам понадобятся дополнительные инструменты: ножницы для работы по металлу и электрический лобзик.

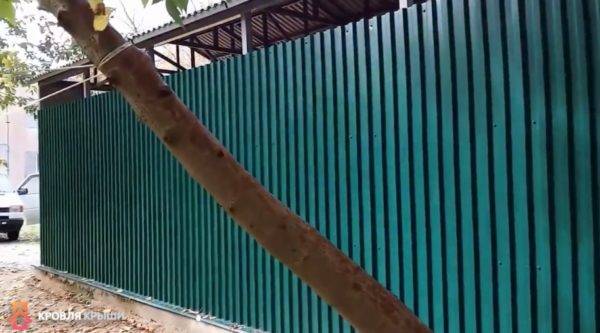

Профилированный лист правильно крепить вертикально с накладкой листов друг на друга в одну волну. Это обеспечит лучший сток воды. Закреплять листы нужно начинать с верхнего угла, тогда не будут торчать их острые края.

Для крепежа используются кровельные шурупы, они предохранят листы от коррозии и попадания воды благодаря резиновой шайбе, являющейся уплотнителем. Ими закрепляется каждая волна снизу и сверху на расстоянии не меньше полуметра и обязательно на стыке двух листов.

Если вы хотите сделать утепленный гараж, уменьшится площадь постройки. Для утепления внутри гаража можно использовать минеральную вату, пенополистирол (пенопласт), пенополиуретан напыляемый. С пенопластом работать легче – 40 мм толщины спасут и от летнего зноя и зимней стужи. Материал войдет между имеющимися стойками, если их размер будет 1 метр, и позволит сэкономить на сырье для изоляции от пара (пароизоляционной мембране).

Для утепления минеральной ватой потребуется сделать обрешетку из досок или оцинкованного профиля по ширине меньшей размера ваты на 2 см, тогда не потребуется её фиксация. Перед установкой слоя из ваты надо закрепить пароизоляционную мембрану, установить вату в обрешетку и опять закрыть пленкой, это предохранит вату от конденсата. Сделаете ещё поперек обрешетку толщиной 3см, она закрепит утеплитель, будет служить для вентиляции, на неё же вы будете крепить выбранную обшивку из влагостойкой фанеры, OSB, ГВЛ, ГСП.

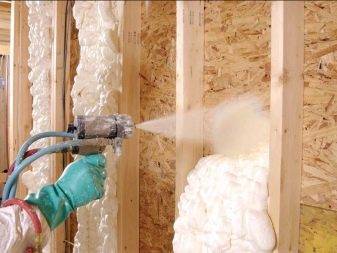

Напыляемым пенополиуретаном утеплить гараж гораздо проще, для его нанесения не надо никаких обрешеток, пленок, крепежей, он отлично прилипает ко всем поверхностям. Для применения этого вещества требуется специальное оборудование, определенные навыки, что увеличит стоимость утепления.

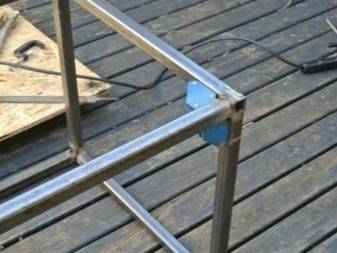

Как сделать каркас?

Можно купить готовый каркас и собрать его, а можно сделать его своими руками.

Для изготовления каркаса потребуются:

• профилированные трубы для стоек 80х40 толщиной 3 мм;
• для обвязки 60х40 можно использовать стальной уголок не меньше 50 мм той же толщины;
• саморезы;
• болгарка;
• сварочный аппарат по металлу;
• шуруповерт.

Если у вас нет сварочного аппарата, или вы не умеете им пользоваться, лучше использовать П – образный оцинкованный профиль шириной не менее 50х50. Его нарезают до нужного размера и собирают с помощью болтов.

Каркас можно сделать из деревянного бруса размером как минимум 80х80, если для вас этот материал доступнее или дешевле. Не забудьте его обработать средством от воздействия огня, гнили, древесных вредителей, плесени. Для стоек и прогонов крыши в целях экономии можно использовать материал сечением 40х40 толщиной 2 мм, если сваркой будет заниматься специалист. Новичкам такой тонкий материал варить сложнее.

Используя размеры чертежа, нужно нарезать трубы, уголки, оцинкованный профиль. Брус крепится горизонтально фундаменту, лучше конечно сделать приварку к забетонированным ранее в фундамент стойкам по всему периметру. Затем строго вертикально на одинаковом расстоянии друг от друга крепятся промежуточные стойки, при этом необходимо оставить место под ворота. Расстояние между горизонтальными перемычками должно быть от 50 до 60 см, чтобы последняя перемычка была основанием под крышу. Теперь каркас имеет достаточную прочность и жесткость, и можно приступить к изготовлению основы для крыши.

Утепление и гидроизоляция

При изготовлении гаража своими руками вы отдали предпочтение металлу? Металлический каркас отличается высокими эксплуатационными параметрами и прослужит долгое время без потери первоначальных характеристик.

Но для повышения комфортабельности строения стоит позаботиться о его утеплении и гидроизоляции стен, что позволит сформировать внутри гаража здоровый микроклимат, предотвратить риск развития плесени, грибка.

Даже при низких температурах воздуха на улице находиться внутри строения будет комфортно, что крайне важно при проведении ремонта авто.

Схема утепления стен.

Утеплительные работы выполняйте в следующем порядке:

1. Натяните полимерную мембрану или полиэтиленовую пленку на изготовленный своими руками каркас.
2. Выполните монтаж обрешетки, размещая между ее элементами утеплительный материал. В качестве утеплителя можно использовать пенопласт, пенополистерол, минеральную вату и другие современные материалы с высокими показателями теплосбережения.
3. Обшейте поверхности гидроизоляционным материалом. Современный рынок предлагает широкий выбор подобных материалов. Например, разнообразные гидрофобные составы, паробарьеры, рубероид, композитные лакокрасочные составы на основе полимеров, герметики, мастики и т.д..
4. Облицуйте стены гаража изнутри отделочный материалом. Часто стеновые поверхности внутри таких сооружений обшивают сэндвич-панелями, фанерой, керамической плиткой, чуть реже обклеивают обоями, оштукатуривают декоративными составами.

Крыша

Для кровли рекомендуется выбрать профилированный настил или лист марки «К», для двухскатной крыши понадобится конек, уплотнительная лента, битумная мастика, элементы для водостока. Первоначально устанавливается водосток, его можно сделать самостоятельно, согнув листы металла под углом. Для его установки к нижнему краю крыши крепятся крюки, и в них укладывается водосток.

При укладке кровли оставьте карниз в 25-30 сантиметров, листы должны перекрывать друг друга на 2 волны или 20 см и обеспечивать максимальный сток осадков. Если у вас крыша не очень длинная, то лучше заказать листы по ее размерам. Если же вам придется укладывать несколько рядов, то начинайте с нижнего ряда и на него укладывайте материал, перекрывая на 20 см следующий. Не забудьте закрепить по всему периметру ветровые планки для защиты, а на двухскатной крыше – коньковые элементы.

В утепленном гараже и крышу следует утеплять, закрепляя лаги из досок, а на них размещая мембранную пленку. Затем накладывается выбранный вами утеплитель, сверху наносится рулонный герметик и в последнюю очередь – профнастил.

Особенности

Профлист гораздо легче и тоньше, чем профилированный настил, это важно, если у вас нет помощника в строительстве. Для стен лучше подойдет лист марки С18, С 21, буква означает крепление на стене, а цифра – высоту волны в сантиметрах

Можно для этих целей использовать и НС – несущий стеновой оцинкованный лист или вариант с полимерным или алюминиевым покрытием. Высота волны говорит о надежности противостояния несущей нагрузке, при большей высоте волны больше и расстояние между деталями каркаса.

Когда вы определились с материалом, необходимо выбрать нужную конструкцию, учитывая финансовые возможности, размеры участка, габариты и количество автомобилей. Гараж можно построить на один или несколько автомобилей с односкатной или двухскатной крышей, с распашными, раздвижными или подъемными воротами, с дверями в воротах или без них. Менее затратным и более простым для возведения является гараж на один автомобиль с односкатной крышей и двумя распашными воротами без двери.

Существуют различные готовые чертежи с проектами будущего сооружения.

Каркасная конструкция

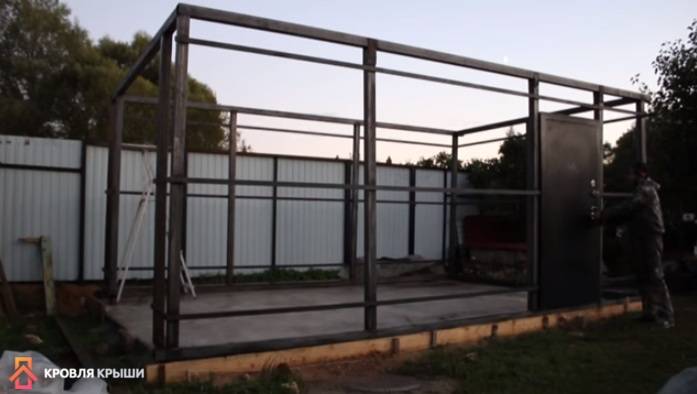

После изготовления фундамента переходим к рассказу об особенностях создания каркаса для гаража из профильной трубы. Нужно детально изучить проект выполнения работ, дабы четко придерживаться его.

Таблица металлических труб и профилей.

Приварите профильные трубы к сваям горизонтально, дабы получить цельный каркас по всему его периметру. Далее, вертикально монтируют стойки будущей конструкции, для чего применяются те же горизонтальные трубы. Металопрофиль приварите посередине высоты стоек, после чего переходят к верхней обвязке для монтажа крыши.

Каркас будущего изделия может собираться на месте, если работа выполняется своими руками, без помощников. Также можно воспользоваться более простым методом модульной сборки, которая предусматривает сборку каждой стены отдельно с последующим соединением на фундаменте.

https://youtube.com/watch?v=M1uWX3Mb_J0

Утепление

Утеплять гараж из профлиста стоит только в случае, если его будете отапливать. При этом стоит знать, что при правильном утеплении у вас «съедается» приличная площадь — на сам утеплитель, вентзазор и внутреннюю обшивку уйдет 7-10 см. Для утепления используют, как правило, два материала — базальтовую вату в жестких матах или пенополиуретан (пенопласт).

Как утеплить минеральной ватой

Для монтажа минеральной ваты требуется обрешетка — плиты хоть и жесткие, но сами стоять не могут, им требуется опора. Собирается обрешетка из досок шириной, равной толщине утеплителя или из оцинкованного профиля с такой же полочкой. Крепится к каркасу с шагом на 2-3 см меньше ширины мата. При таком шаге утеплитель становится враспор, стоит прочно и дополнительной фиксации не требует. Но для надежности его все-таки надо закрепить специальными «саморезвами- зонтиками», которые вкручивают в трубы/уголки обвязки.

Собран каркас из оцинкованного профиля, установлены плиты минваты

После монтажа утеплителя, из планок толщиной 3 см набивается контр-обрешетка. Ее направление перпендикулярно планкам обрешетки. Эти три сантиметра — вентзазор, который необходим для выведения влаги, которая будет накапливаться в утеплителе (конденсат, который возникает из-за разности температур в помещении и на улице). Без вентзазора минеральная вата не «проживет» и сезона. Если она напитается влаги, а потом замерзает, после разморозки может просто рассыпаться. А так как гараж обычно топится от случая к случаю, то нескольких таких заморозок более чем достаточно. Потому или используйте другой материал, или делайте зазор для вентиляции.

Чтобы закрыть минеральную вату от повышенной важности, что иногда бывает внутри гаража, поверх контробрешетки настилается пароизоляционная мембрана. Она должна препятствовать попаданию влаги из помещения, но не мешать ей выходить из утеплителя

При монтаже пароизоляции, ее стараются сделать герметичной. Для этого одно полотно заходит на другое не менее чем на 10 см, стыки проклеиваются двусторонним скотчем. Крепится пароизоляция к обрешетке планками (на гвозди, саморезы или скобы).

Раскатывается пароизоляционная мембрана

Поверх всего этого пирога набивается внутренняя обшивка. Очень это влагостойкая фанера или ОСБ, но можно использовать и другие листовые материалы — ГВЛ, ГСП и другие. Последние даже предпочтительнее, так как не горят.

Использование пенопласта

Сам по себе пенопласт как утеплитель неплох, но не в этом случае. Гараж из профлиста будет нагреваться летом до солидных температур, а нагретый пенопласт выделяет вредные для здоровья вещества. Это — один минус. Второй — непонятно как его крепить. Обычно крепят к стене саморезами с большими пластиковыми шляпками — зонтиками, но в с профнастилом такой способ не подходит — не будете же его дырявить.

Как закрепить пенопласт на профлисте

Есть вариант — установить на герметик или монтажную пену. Монтажная пена хорошо фиксирует, но гигроскопична. Без наличия вентзазора, напитавшись влагой, она станет отличным рассадником для плесени, грибков, насекомых.

Герметик негигрокоспичен, но дорог, ведь требуется состав с возможностью эксплуатации в широком температурном диапазоне. Надо чтобы он был морозостойкий и переносил нагрев до значительных температур.

Сделать обрешетку и вставить в нее пенопласт

Еще вариант — сделать обрешетку из оцинкованного профиля. Ее шаг — 1 метр, так как таков стандартный размер пенопластового блока. В этом случае их можно вставить и прикрепить к обрешетке.

Все более популярным становится утепление при помощи вспененного полиуретана, наносимого из аппарата сплошным слоем. Никаких проблем с креплением в этом случае не возникает, но услуги эти платные — требуется специальное оборудование. Зато никакой мороки с монтажом.

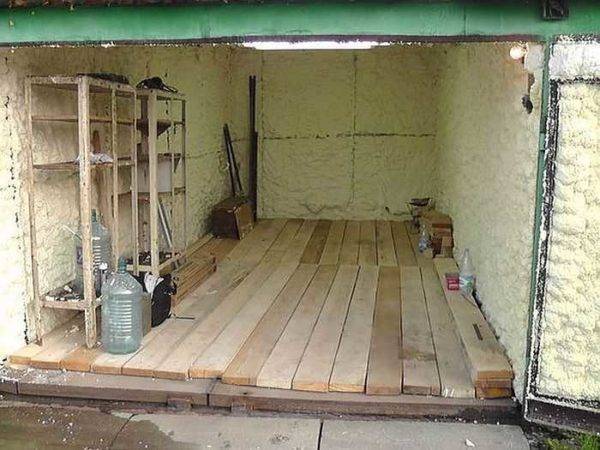

Утепление ППУ — вспененным пенополиуретаном

В общем, это все о том, как сделать гараж из профнастила своими руками. Есть еще множество моментов и нюансов, но они по большей части индивидуальны. О том, как сделать пол в гараже читайте тут, а чем покрыть бетонный пол описано тут.

Как правильно выбрать профнастил

Профилированные листы из оцинкованной стали, покрытые пуралом либо полиэстером, являются уникальным строительным материалом, подходящий и для крыши, и для каркаса строения. Он влагоустойчив, не подвергается коррозии при правильной обработке, устойчив к перепадам температуры.

Его жесткость обеспечивается многочисленными ребрами жесткости различной величины, которые противостоят деформации.

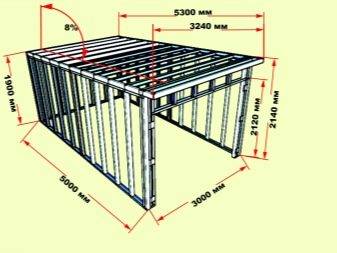

Размеры каркаса гаража.

С целью постройки гаражей, небольших строений зачастую применяют следующие виды профнастила:

1. Несущий пофнастил.
   Маркируется большой буквой Н, которая означает, что материал имеет повышенную прочность и устойчивость. У него есть дополнительные бороздки, которые добавляют жесткость конструкции. Несущий профнастил универсален, поскольку из него можно строить крышу, стены гаражей, ангаров и контейнеров. В связи с этим отпадает необходимость приобретения других материалов.
2. Несуще-стеновой профнастил.
   Маркировка НС. Данный кровельный материал считается не менее надежным, несмотря на то, что он имеет меньшую толщину основания, меньшую высоту гребней и, соответственно, меньшую жесткость. Он хорошо себя показывает в строительстве малогабаритных строений. Достоинством является невысокая стоимость материала и его доступность.
3. Стеновой профнастил.
   Маркируется буквой С. У такого типа листа меньшая высота рифлений и толщина. Он используется с целью обшивки стен, а вот для крыши совершенно не подходит, потому что плохо отводит влагу и чем более крыша пологая, тем хуже. Такой профлист необходимо часто крепить, а в ветреную погоду он очень «шумный» из-за маленького коэффициента жесткости.

Очень важно, чтобы гараж из профильного листа обладал устойчивостью к проникновению влаги, коррозии и представлял собой мощное и надежное укрепление. С этой целью в строительстве часто применяют марки Н114 или Н60

Небольшие гаражи можно строить из листа марки С44.

В ходе разработки в проект стоит заложить термоизоляцию, поскольку у профнастила высокая теплопроводность и холодной зимой либо жарким летом в нем находиться некомфортно.

Листы защищают следующими веществами:

Цинковая защита

Цинк хорошо защищает и продлевает срок службы металла, и чем он толще, тем лучше. В зависимости от толщины слоя существует 3 класса листов: бизнес, стандарт и премиум. Класс определяет, сколько цинка находится на одном квадратном метре материала.

Бизнес класс – 126-220 г/м2, стандарт класс – 275 г/м2, премиум класс – свыше 275 г/м2 . Эти данные можно узнать в сертификате качества, выдаваемом на партию продукции.

Лакокрасочная защита

Лак наносится на поверхность порошковым напылением и является достаточно хорошей защитой. К тому же выглядит достаточно эстетично благодаря разнообразной палитре красок.

Но у лака есть свой недостаток – по истечении определенного времени он теряет свои свойства и потом требуется перекрашивать покрытие, что приводит к дополнительным расходам.

Полимерная защита

Она лучше лакокрасочной, но и здесь есть нюансы, какой именно полимер использован. Полиэстер наносится толщиной 20-35 микрон и является надежной и недорогой защитой. Он отлично противостоит сложным погодным условиям и имеет хорошую стойкость цвета.

Пластизол обладает хорошими физическими и эксплуатационными характеристиками, достаточно устойчив к механическим нагрузкам. Наносится слоем толщиной 200 микрон. Пурал напыляется слоем 50 микрон и способен выдерживать большие перепады температур. Он стойкий к царапинам, сколам и вмятинам, не выгорает под солнцем.

Материал ПВДФ – отличное стойкое покрытие, которое при толщине всего 27 микрон имеет все достоинства вышеперечисленных материалов. Данный материал можно смело использовать в агрессивной среде, к примеру, на морском берегу. А если постелить его на крышу, то срок ее службы практически не имеет предела.

Как видим, выбор материала достаточно сложен и на вид определить, какой именно тип покрытия используется, не всегда сможет даже специалист. На помощь придёт сертификат качества с подробной информацией об изделии. Из него можно узнать размеры, вес профнастила, дополнительные свойства, вид материала и тип его покрытия.

Преимущества и недостатки профилированных листов в гаражном строительстве

Владельцам собственных домов, приусадебных участков в этом плане, несомненно, повезло больше. У них есть возможность соорудить гараж согласно своим размерам и предпочтениям.

Виды профилированного листа.

Для строительства гаражей, небольших помещений, профнастил считается наиболее удобным материалом, обладающим рядом преимуществ:

1. Скорость монтажа.
   Если на возведение гаража деется немного времени, то профнастил – идеальное сырье.
2. Простота.
   Монтаж проводится просто с помощью стандартных инструментов и крепежных пар.
3. Себестоимость.
   Профнастил один из самых дешевых материалов. Даже с учетом найма рабочих в итоге смета на стройку окажется в разы меньше, чем на капитальные строения.
4. Долговечность.
   Если покрыть конструкцию качественным антикоррозийным средством и хорошей краской, то она прослужит долгие годы, а внукам придется потом просто перекрасить ее в более модный по тому времени цвет.
5. Нагрузка на основание.
   Она намного меньше, чем у капитальных строений, поэтому в массивном основании потребность отпадает.
6. Мобильность.
   Такой гараж демонтируется точно так же легко, как и собирается. Его возможно перенести на любое другое удобное место.
7. Пожарная безопасность и морозоустойчивость.
   Профнастил не горит и не способствует передаче открытого огня, не деформируется при низких температурах.
8. Расцветка.
   Возможно, это и не самый благородный кровельный материал в мире, но благодаря дизайнерам он приобрел ряд поклонников именно благодаря нескончаемой палитре красок, в которые он окрашен.

Данный материал в строительстве считается очень легким и зачастую используется в больших городах там, где есть запрет на капитальное строительство.

Но он тоже имеет ряд недостатков:

1. Деформации.
   Достаточно сильного удара и на поверхности образуется вмятина, которую невозможно исправить. Но заменить поврежденный лист на новый вполне реально.
2. Теплопроводность.
   Она остается у профнастила на достаточно низком уровне, зимой в нем такая же температура, как и на улице. Но неплохим выходом из этой ситуации является утепление стен изнутри.
3. Установка внутреннего убранства.
   На стены из металлического листа невозможно повесить тяжелые полки либо конструкции, поскольку они способны прогибать металл.
4. Транспортировка.
   Если в строительстве используются крупногабаритные листы, что случается довольно часто, то их невозможно транспортировать своими силами. Необходимо заказывать специальный транспорт, что несколько повышает стоимость стройки.
5. Эффект пустой бочки.
   Металл, особенно без утепления, резонирует на ветру, и находиться в такие моменты внутри, мягко говоря, некомфортно.

Из вышесказанного можно сделать вывод, что профнаслил является не таким уже и плохим материалом некапитальных построек. Он достаточно конкурентоспособен с другими расходниками, а его недостатки легко устранить и превратить в достоинства.

Подготовка

Постройку гаража в частном доме или на даче надо начать с определения места его расположения. Оно должно быть удобным для въезда, находиться недалеко от дома, не ближе, чем на 1 м, от соседнего участка, за 6 м от других построек, за 5 м от красной линии (земных и подземных инженерных сетей) и за 3 м от искусственного водоема (если есть). Строительство начинается с подготовки участка под фундамент, он должен быть как можно ровнее.

От этого будет зависеть вид фундамента.

Сначала надо измерить участок, затем следует решить, для какого количество машин вы планируете использовать гараж, и что вы желаете разместить в нем кроме автомобилей. Не забудьте предусмотреть место для стеллажей, где можно хранить инструменты, запчасти и сменный комплект резины с дисками. Оптимальная высота гаража – 2,5 метра, ширина равна размеру машины с прибавлением одного метра, также рассчитывается и длина гаража.

Если позволяет место, добавьте ещё по метру, ведь со временем вы можете поменять машину, приобрести габаритные инструменты и приспособления. Для двух автомобилей длину гаража надо рассчитывать по самому большому авто, а между ними запланируйте расстояние хотя бы 80 сантиметров. Если ширина участка не позволяет ставить машины рядом, придется делать гараж длиннее с расчетом на 2 автомобиля, хотя это не совсем удобно.
