Как построить каркасный дом своими руками: пошаговая инструкция возведения жилища

Возведение фундамента под каркасный дом

Обзор схем и планирование строительства

Если проект предполагает использование небольших деталей, можно строить дом самостоятельно и даже не привлекать крупную технику. Каркасный дом предполагает отсутствие бетонных перекрытий, кирпича, тяжелых каменных блоков, благодаря чему его элементы значительно легче, а монтаж – проще.

Благодаря легкости постройки, нет необходимости делать огромный монолитный фундамент

Но при выборе последнего важно также учесть и особенности почвы на участке. Так, на глинистых грунтах без монолитного фундамента не обойтись

А если почва песчаная, достаточно сделать мелкозаглубленный ленточный или столбчатый фундамент.

Каркасный дом можно строить одним из двух способов:

1. Самостоятельное строительство. Используются самые мелкие исходные детали, а не блоки, чтобы их было комфортно собирать без техники.
2. Использование готовых собранных блоков, приобретенных с завода и установка их при помощи тяжелой техники.

Рассмотрим первый вариант самостоятельного строительства. Сначала составляют проект дома, учитывая все его особенности, а также бюджет и количество материала. Это важный этап, без которого не обойтись.

Важно приобрести все стройматериалы до начала реализации проекта, чтобы потом не останавливать дело ввиду отсутствия различных элементов

Заказать каркасные дома под ключ вы можете на сайте компании “Holzum”.

Пол

Качество пола влияет не только на сохранение тепла в комнатах, но и на ощущения при ходьбе. Есть три варианта полов в каркасном доме: деревянный, черновой или бетонный. Производство бетонного пола является завершением чернового пола, поэтому их можно объединить в один пункт.

Деревянный

Деревянный пол является чистовым и может быть двух видов: паркет или деревянные лаги. Паркет включает в себя разные вариации от классического паркета до декоративных деревянных плит из драгоценных пород.

Деревянные лаги

На фундамент из бетона укладываются деревянные лаги высотой до 100 мм. Лаги укладываются в форме обрешетки. Появившиеся ячейки засыпаются минеральной ватой, а сверху укладываются доски деревянного пола. Доски «пришиваются» к обрешетке гвоздями. Для долговечности полов лаги и доски обрешетки нужно обработать средством от насекомых и гниения.

Черновой и бетонный

Черновой пол по сути – это пол возведенные сразу на фундаменте. Если в качестве фундамента использована плита, то она и будет черновым полом. На нем уже устраивается чистовой пол.

Бетонный пол также является чистовым и возводится из следующих слоев над черновым:

• «Подушка из песка» высотой 100 мм.;
• теплоизоляционный слой, который можно сделать из керамзита или древесных опилок, перемешанных с глиняной крошкой;
• слой бетона, который заливается поверх. Высота бетонного слоя достаточна в диапазоне от 100 до 150 мм.

Какой дом лучше каркасный или из бруса

Как только встает вопрос о строительстве деревянного дома, застройщик оказывается перед нелегким выбором — какой дом лучше каркасный или из бруса.

Прежде всего, хотелось бы поговорить об экологичности двух конструкций. В обоих домах основой является древесина, однако в домах из бруса его количество больше. В каркасных же конструкциях используют специальные щиты и утеплители, которые отличаются от натуральной древесины.

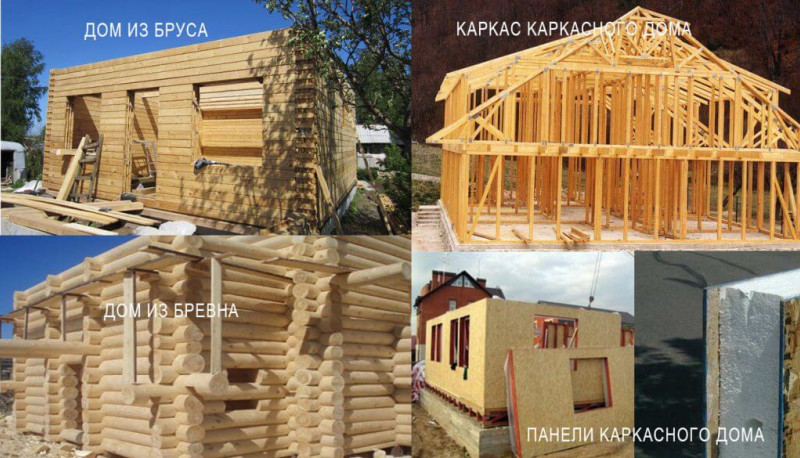

Сравнение технологий строительства.

Что касается теплоснабжения, то в постройке из бруса тепло способно аккумулироваться, тогда как каркасная конструкция внутри будет теплой только при постоянной работе отопительных приборов

Еще один момент, на который стоит обратить внимание, это вентиляция. В каркасных конструкциях применяется пароизоляция, поэтому не пропускают воздух снаружи, из-за этого приходится уделять большое внимание организации системы вентилирования

В доме из бруса будет естественный приток воздуха.

Какой дом лучше каркасный или брусовой сказать сложно, так как и та, и другая конструкция обладают достоинствами, так и существенными минусами, о которых вы сможете подробнее узнать из сравнительной таблицы.

Монтаж

Когда проект у вас на руках, можно начинать строительство.

Дадим сперва общие рекомендации по установке, а затем перейдем к частностям:

• Места, где будут расположены все стойки и стыковки деревянных конструкций, следует измерить с помощью рулетки и обозначить карандашом.
• Обязательно используйте угольник, отвес и уровень, чтобы все углы были строго под 90 градусов, а стены, пол и потолок – ровные, относились друг к другу перпендикулярно.
• Тщательно подойдите к выбору крепежного инструмента. Дерево надежнее всего скрепляется с помощью металлических уголков, скоб, а также обычными гвоздями.
• На промежуточных этапах применяйте подпорки и временные элементы.

Теперь кратко представим алгоритм возведение каркасника, подробно расписанный выше:

1. Фундамент.
2. Нижняя обвязка.
3. Сборка шаблонов (решетки стен) и их установка, обшивка.
4. Монтаж стропильной системы.

Теперь перейдем к описанию некоторых сложных элементов.

Укосины

В процессе создания каркаса, а, точнее, шаблонов, велика вероятность шаткости конструкции, поскольку нет скрепляющих деталей. Временную жесткость придают балки, прикрепленные к основным несущим доскам. Они должны быть ровными, обычно берут сечение 100х50 или 150х50. Они увеличивают прочность и делают последующую работу легче.

Ригель

Во время сборки шаблона еще на земле к части прямоугольника прилепляется горизонтальная балка. Она является стяжкой. Когда стену устанавливают на фундамент, то ригель оказывается в непосредственном контакте с верхней обвязкой.

Также этим термином строители называют подпорку, которая устанавливается между фермами крыши. Таким образом, это элемент, гарантирующий сжатие.

Углы

У конструкции это самая важная деталь, поскольку на него приходится максимальная нагрузка. Соответственно, опорные доски должны прикрепляться максимально прочно.

Внутренние стены

Они делаются также, шаблонами, собираемыми на полу. Однако требуется минимальная жесткость и сечение используемого пиломатериала может быть меньше

При монтаже важно учесть прокладку достаточно большого слоя звукоизолирующего материала, чтобы в доме не образовалась отличная слышимость.

Утепление стен

Для утепления дома используют пенополистирол, минеральную вату или пенопласт

Для утепления дома используют пенополистирол, минеральную вату или пенопласт. Слой теплоизоляции должен быть толщиной не меньше 50 мм. Утепление и отделка стен дома выполняются в таком порядке:

1. Теплоизоляционный материал закладывается между стойками каркаса. Если используется два слоя материала, то стыки плит в слоях не должны совпадать.
2. С внутренней стороны стены покрываются слоем мембранной пароизоляции, которая крепится поверх утеплителя к стойкам каркаса при помощи степлера.
3. Затем стены изнутри дома зашиваются ОСП, влагостойкой фанерой или вагонкой.
4. С внешней стороны стены дома нужно защитить от влаги. Для этого на них крепится гидроизоляционная мембрана.
5. Затем на стены набивается обрешётка из реек, которая позволит осуществлять вентиляцию стен каркасной постройки.
6. Поверх реек нашивается выбранный отделочный материал. Для наружной отделки фасада дома, построенного по каркасной технологии, можно использовать виниловый сайдинг, вагонку и т.п.

Как построить каркасный дом своими руками – видео урок:

https://youtube.com/watch?v=nMiT59pt4xo

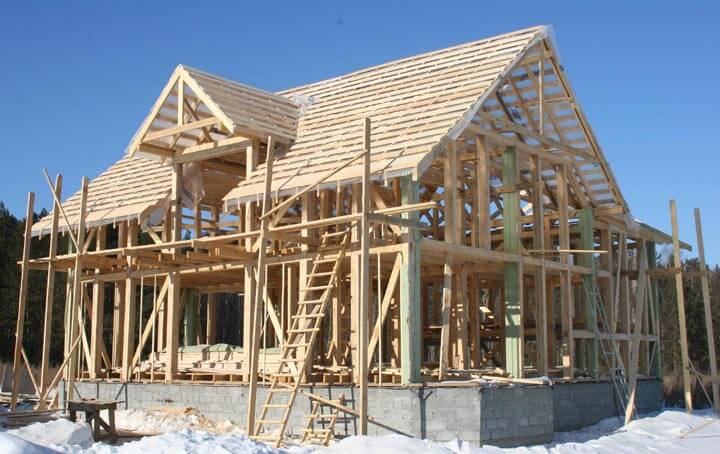

Конструкция каркасного дома

Постройка каркасного дома во многом напоминает сборку конструктора. Каковы его основные элементы и как правильно их собрать?

Основные узлы

В зависимости от того, насколько качественно спроектированы и установлены элементы каркасного дома зависит его прочность, надежность и срок службы. Если строительство выполняется со строгим соблюдением норм СНиП, то строение должно выдерживать любые нагрузки от ветра и снега, эксплуатироваться на протяжении многих лет при должном уходе и обслуживании. Элементы каркасного дома могут быть конструктивными и вспомогательными.

Конструктивные это:

• Крепление обвязки;
• Точки врезки укосин;
• Места усиления под двери и окна;
• Перекрытия;
• Каркас крыши.

Сборка каркасных домов выполняется с помощью гвоздей, обвязка крепится на анкера к фундаменту здания. Лаги, углы стен, дверей и окон должны быть надежно соединены, поскольку устранение всевозможных огрехов после завершения стройки малоосуществимо.

Углы

Соединить должным образом обвязку и стойки по углам весьма важно, ведь это придает конструкции каркасного дома прочность и не дает возможности возникнуть мосткам холода. Брус для нижней обвязки соединяется «в полдерева»

Стойки закрепляются при помощи укосин. При монтаже вертикальных элементов обязательно соблюдение уровня.

Фундамент

Каркасные дома не требовательны к фундаментам, что позволяет существенно сэкономить при строительстве. Популярными вариантам обустройства основания здания являются мелкозаглубленный ленточный либо столбчатый фундаменты. Выбор основывается не только на проекте здания, а исходя из типа грунта на участке, глубине пролегания грунтовых вод, уровня промерзания почвы, рельефа.

Пучинистые грунты при замерзании начинают расширяться и вспучиваться, а слабые – сдвигаться при определенных обстоятельствах. До строительства требуется произвести исследование грунта дабы определить оптимальный тип фундамента для постройки дома. Сыпучий грунт можно укрепить либо частично удалить.

В начале постройки фундамента требуется подготовить под него площадку: при необходимости выровнять, очистить, а следом вырыть траншеи и обустроить подушку из щебня если таковую требует тип имеющегося на участке грунта.

Пучинистую почву чаще всего можно встретить в средней полосе Российской Федерации. Ее опасность заключается в том, что когда влага, имеющаяся в почве, замерзает, грунт увеличивает свой объем и сдвигает опоры фундамента. Для того, чтобы решить проблему, размещать фундамент требуется ниже уровня промерзания земли, либо же наоборот ближе к поверхности – в случае если используется основание мелкозаглубленного типа.

Кроме того, еще одной проблемой является сезонность выполнения работ. Заливать бетонную смесь рекомендуется в теплую пору года, однако иногда строительные работы могут выполняться и зимой – для этого в бетон добавляют особые добавки.

Однако более простым решением будет обустройство фундамента на сваях. Технология его возведения предусматривает вкручивание в почву свай с последующей заливкой их внутренней части бетоном. Кроме того, такой способ позволяет фундаменту «продуваться», что уберегает древесину от гниения.

Еще возможна постройка монолитной плиты основания, однако этот способ дорогостоящий, потому редко использующийся в каркасном строительстве.

Металлический и деревянный каркас

Технология сборки классического каркасного дома предусматривает использование древесных материалов, а именно бруса 10 на 10 см и обрезной доски. Если запланирована мансарда, то стоит увеличить толщину используемого бруса.

Однако каркас можно построить и из устойчивого к коррозии термопрофиля из металла, что повлечет за собой увеличение сроков службы дома. Отверстия в каркасе уменьшают его вес, а материал изготовления позволяет не бояться процессов гниения и воздействия огня. Однако при несоблюдении технологии строительства возможна так называемая «герметизация», что повлечет за собой потери тепла.

Крыша и кровельное покрытие

Крыша должна быть сконструирована с учетом нагрузок от снега и ветра. Кровельный материал выбирается исходя из предпочтений заказчика и его бюджета, угла наклона кровли, пределов допустимых нагрузок. Крыши бывают:

• Двухскатными;
• Вальмовыми;
• Мансардными.

В качестве материала отделки кровли используют шифер, листы стали, металлическую черепицу, ондулин (шифер из битума).

Такова технология строительства типичного каркасного дома. Как выполняется поэтапно возведение строения можно посмотреть в следующем видео:

Строим фундамент

Этот пункт включает любая пошаговая инструкция. С фундамента начинается строительство не только каркасного дома, но и кирпичного, брусового и т. д. Ведь фундамент — основа любого строения.

Нагрузка на фундамент каркасного дома относительно небольшая, особенно если сравнивать с кирпичными строениями. Именно поэтому такой дом не требует заливки большого фундамента, и выбор его типа зависит от особенностей почвы, рельефа местности и пожеланий хозяина.

Для каркасного дома используется несколько основных типов фундамента. Рассмотрим каждый из них подробнее.

Свайно-винтовой фундамент

Такой тип фундамента самый востребованный в каркасном строительстве, ведь считается одним из самых простых в монтаже и экономным в плане затрат. Основное преимущество свайного фундамента — он подходит для любых типов грунта, кроме скалистых.

Для монтажа винтовых свай потребуется несколько человек, минимум 3. Они вкручиваются в землю и обеспечивают надежную и долговечную основу для дома. Технология достаточно проста, поэтому нет необходимости привлекать профессиональных работников.

Важно! Если покупать литые сваи из высококачественной стали, они могут прослужить до 100 лет, возможно и больше. После вкручивания свай, для прочности, их внутренняя полая часть заливается бетоном, а в ней топится арматура, чтобы придать конструкции прочности и избежать коррозии металла изнутри

После вкручивания свай, для прочности, их внутренняя полая часть заливается бетоном, а в ней топится арматура, чтобы придать конструкции прочности и избежать коррозии металла изнутри.

Ленточный фундамент

Этот тип фундамента тоже часто используется для строительства каркасного дома. Благодаря легкой массе всей конструкции он может быть мелкозаглубленным, а его обустройство своими руками может сделать даже человек без опыта.

Такой вид фундамента относится к довольно хрупким, поэтому заливать его можно только в хорошем грунте. Кроме того, он требует время на застывание.

Плитный фундамент

В последнее время этот вариант фундамента начинает конкурировать со свайным. Плитный фундамент считается одним из самых затратных в плане финансов, и чтобы сэкономить, многие заливают его с использованием ребер жесткости.

Из преимуществ этого фундамента можно выделить надежность и долговечность, кроме того, его монтаж избавляет от необходимости строить черновой пол. После того, как его залили, тоже придется ждать определенное количество времени, чтобы продолжить работу по строительству.

Правильная стена

Стена каркасника выполняет функцию защиты внутреннего пространства дома от жары и холода, от посягательств чужих людей, от дождя и ветра. Для выполнения каждой из необходимых функций предназначается слой материала, который входит в состав пирога каркасной стены. Как правильно сделать каркасный дом?

Вентилируемый фасад.

• Для прочности и несущей способности стены – сооружают прочный несущий каркас.
• Для теплоёмкости – внутреннее пространство стен заполняют теплоизолирующим материалом.
• Для защиты от атмосферных осадков – используют влагостойкую наружную стеновую обшивку.
• Для наружного и внутреннего декора, а также для защиты от влаги и намокания, необходима стеновая обшивка.

Кроме того, используют дополнительные материалы, которые обеспечивают функционирование основных слоёв каркасной стены. К примеру, ватный утеплитель обязательно закрывают плёнкой пароизолятора. Это защищает его от сырости.

На заметку Теплоёмкость ватного изолятора резко снижается при попадании внутрь него влаги. Поэтому сырость внутри строительной ваты недопустима.

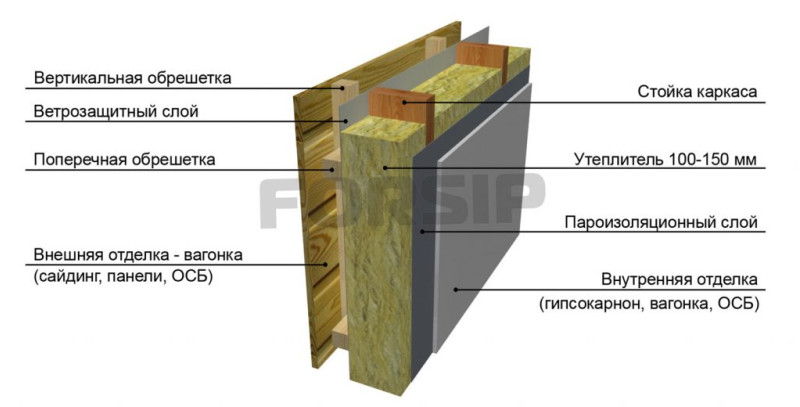

Приведем минимальный перечень слоёв каркасной стены и порядок их чередования, как должен выглядеть правильный пирог каркасного дома:

• Внутренняя стеновая обшивка – формирует поверхность стен внутренних помещений. Выполняется из панельных материалов — фанеры, гипсокартона, деревянной вагонки, панелей МДФ или OSB;
• Полиэтиленовая плёнка для предупреждения отсыревания утеплителя с внутренней стороны. Пароизоляция важна для ватного утепления и не важна для пенополистирола, пенополиуретана;
• Утеплитель – теплоизолирующий материал, который характеризуется низкой теплопроводностью. Он обеспечивает сохранность тепла внутри каркасного дома зимой, и прохладный воздух во внутренних помещениях жарким летом. Традиционный выбор утепляющего материала для каркасного дома – минеральная или базальтовая вата. Также иногда используют пенополистирол или комбинируют ватные и вспененные стироловые материалы;
• Плёнка с внешней стороны утеплителя – мембранный материал, который позволяет частичкам влаги выходить наружу и не позволяет проникать им внутрь утеплителя. Мембранная структура обеспечивает способность плёнки пропускать пар только в одну сторону. Эта прослойка важна для ватного утеплителя и не имеет смысла при утеплении дома пенопластом;
• Наружная стеновая обшивка – формирует поверхность стен снаружи, защищает от атмосферных осадков, механического повреждения. Должна быть выполнена из прочного, красивого и водостойкого материала. Часто используется металлический профиль, пластиковый сайдинг, деревянные доски или профилированный брус, а также панели OSB с последующей штукатуркой или покраской.

При использовании ватных утеплителей в «пироге» стены каркасного дома предусматривают вентиляционные зазоры. Особенно важен зазор с наружной стороны. Он выполняет роль вентиляционного пространства, через которое влажный пар выходит наружу.

Стены каркасного дома

Стены каркасного дома изначально монтируются отдельно, на земле, в горизонтальном положении. Их сбивают из бруса, а затем устанавливают на основание дома и крепят к нему.

Стены выстраиваются на основании и соединяются между собой штамиками, пластинами или гвоздями. Для надежности можно использовать сразу несколько соединительных элементов.

Если стена слишком длинная (длиннее, чем размер одного бруска), ее делают из нескольких частей, которые впоследствии тоже поднимаются и устанавливаются на основание дома.

Преимущество такой сборки — стену легче заполнить утеплителем, в том числе и угловые части дома. Чтобы на этом этапе каркас здания не шатался, его закрепляют укосинами. Делается это просто: любой тонкой доской соединяем каркас стены по диагонали.

Важно! На любом этапе работы необходимо четко следить за ровностью установленных стен с помощью уровня, даже если они были временно закреплены. Это поможет избежать ошибок в дальнейшем

Чтобы проследить ровность стен, необходимо дополнительно использовать шнурок. Его натягивают между углами дома, и по этой линии устанавливают заранее собранные стены.

Проект дешёвого каркасного дома

В строительных компаниях можно заказать готовый проект дешёвого каркасного дома под ключ, но иногда можно составить его самому. Это очень сложно. Если будет где-то какой-то недочёт, строительство дома своими руками может превратиться в самую настоящую катастрофу. Хотя заказ проекта обойдётся всего в 2% от стоимости самого жилища.

Для начала необходимо понимать, что строительство каркасного дома в одиночку физически невозможно. Самый дешевый каркасный дом не получится если у вас нет кто-то на подхвате. А если он разбирается в строительстве не хуже вас, тогда это большой плюс.

Каркас дома из бруса.

Проектировать будущий дешевый дачный каркасный дом под ключ эконом класса лучше всего без излишеств. Для этого необходимо учитывать следующие моменты:

• Планировка должна быть простой. Допускается одна небольшая пристройка снаружи. Дополнительная роскошь увеличивает расходы и время.
• Крышу лучше выбрать плоскую, односкатную, либо двухскатную.
• Кровля должна быть наклонена под углом 25 – 35о. Чтобы сделать угол меньше, необходимо приобретать дополнительное укрепление для основного каркаса. А если угол будет больше, тогда придётся постараться, чтобы его смонтировать.
• Дополнительные коридоры, холлы, комнаты – это лишние средства.
• Общая площадь всего жилища должна составлять от 80 до 120 кв. м.

На заметку Если выбирать площадь, меньше 80 кв. м. – дешевые проекты каркасных домов не окупят свои вложенные деньги. Потому что очень дорого обходятся коммуникации. Но можно значительно сэкономить, если не проводить газ, а вместо этого установить твердотопливный котёл.

• Пролёты должны быть не слишком длинными (не больше 3м.), иначе придётся заказывать более дорогую доску с сечением 250 х 50 и больше.
• Окна необходимо делать не слишком большими, иначе через них зимой будет очень много теряться тепла.
• Потолки лучше всего делать не выше 2,4м.
• Водные коммуникации желательно устанавливать в одном месте.

Главное в этом деле – время. Не стоит гнать себя и своего напарника, пытаясь быстрее построить дом. Лучше построить жилище качественно, но без спешки.

Инструкция к фундаменту

Шаг второй. Каркас, нижняя обвязка

Схема сборки каркасного дома и любых построек своими руками подразумевает использование деревянных материалов.

Каркас будет состоять из стандартных брусьев, 150х150 или 150х200. Из них формируется рамка, уложенная на верхней части фундамента, в углах брусья соединяются методом «в полдерева». Крепятся между собой стальными уголками, а к основанию фундамента так, как позволяет его конструкция, – при помощи анкеров или шпилек.

Допустимо использовать более тонкие бруски, сложив их вместе. Главное, чтобы вся система смогла выдержать общий вес дома. Если фундамент монолитный (ленточный), то хватит в два раза меньшей толщины брусьев, но ширина должна быть равной ширине железобетонной балки.

В средней части обвязочной рамы должны присутствовать дополнительные поперечные элементы, для лучшего распределения нагрузки по всей плоскости и большей жесткости. Это балки цокольного этажа. В сечении, как правило, такие же, как и брусья, обвязки. Крепление – в полдерева, с применением металлических пластин и уголков.

Чем больше площадь первого этажа, тем больше поперечных балок устанавливается на раму. Иногда их ставят для каждой отдельной комнаты (помещения).

Часто мастера укладывают черновой и чистовой настилы пола до возведения стен, это удобнее. При этом следует учесть, что потребуется защищать деревянные поверхности от дождя при помощи полиэтилена.

Не стоит забывать о необходимости обработки древесины антисептическими составами. Нижнюю часть конструкции нужно тщательно обработать, от срока ее службы будет зависеть продолжительность «жизни» всего дома.

К нижним частям балок перекрытия присоединяются черепные бруски, к которым будут крепиться доски или фанера.

Для чернового пола можно применять хорошо высушенный материал, не обязательно первого сорта. Доски следует плотно подгонять друг к другу, для улучшения теплоизоляции.

Производится укладка изолирующих материалов. Это может быть минеральная вата или керамзит. Часто материалы комбинируют, тогда керамзит засыпается в первую очередь.

Затем изоляция накрывается еще одним слоем пленки. Напольные покрытия застилаются в конце отделочных работ.
