Подробное описание о том, как правильно пользоваться мультиметром

Разъемы для подключения и щупы мультиметра

Обычно, даже бытовые мультиметры имеют съемные щупы разного цвета – один черный другой красный, а кроме того два или три разъема для их подключения на панели прибора.

Разъемы цифрового тестера, как в нашем случае, маркируются следующим образом:

10ADC – разъем используется только для измерения постоянного тока в диапазоне до 10 А. В него подключается красный щуп, когда требуется измерить силу тока

COM (common общий) – общий разъем, при различных режимах измерения так же может быть минусовым или заземленным. В него подключается черный щуп

VΩmA – разъем для основных измерений – сопротивления, напряжения или тока (кроме высоких токов более 10А) В него подключается красный щуп

Наиболее часто пользуются именно общим и VΩmA разъемами, ими делаются основные измерения.

Когда будете пользоваться цифровым мультиметром, проводя измерения, не бойтесь перепутать местами щупы, или приложить черный к плюсовой клемме, если вы перепутаете полюсы измерения, мультиметр не сгорит, а лишь укажет на это знаком «-» на экране, так кстати определяется фаза и ноль у переменного тока и плюс с минусом у источников постоянного тока.

Проверка радиодеталей мультиметром

С помощью мультиметра можно проверить практически любую деталь.

Проверка диодов

Чтобы проверить светодиод на исправность, подключите черный щуп к катоду, а красный к аноду.

Проверка работы светодиода мультиметром

Если светодиод небольших размеров, он загорится. Напряжения кроны хватит зажечь небольшого размера детали.

Измерение SMD диода на плате

При проверке p-n перехода диодов с помощью прозвонки на экране показывается не сопротивление, а именно падение напряжения.

Измерение сопротивления деталей

Переключаем прибор на шкалу со знаком Ω. Это измерение сопротивления.

Измерение сопротивления

Точка показывает предел выбранного измерения. На фотографии выбран предел 20 кОм (не 200 кОм, как показано выше).

Проверка сопротивления резистора

Проверка конденсаторов

Например, чтобы измерить емкость, нужно сначала переключить красный щуп в другой разъем, где обозначен конденсатор.
Переключаем прибор на шкалу с фарадами.

Измерение емкости

При измерениях емкостей красный щуп должен быть на плюсе, а черный на минусе. И перед измерениями электролитических конденсаторов их сначала нужно разрядить, иначе можно повредить измерительные цепи.

Измерение емкости конденсатора мультиметром

Как измерять напряжение?

Всегда полезно знать, как проверить напряжение в розетке. Оно диагностируется между двумя точками посредством подключения щупов параллельно источнику питания.

Постоянное напряжение

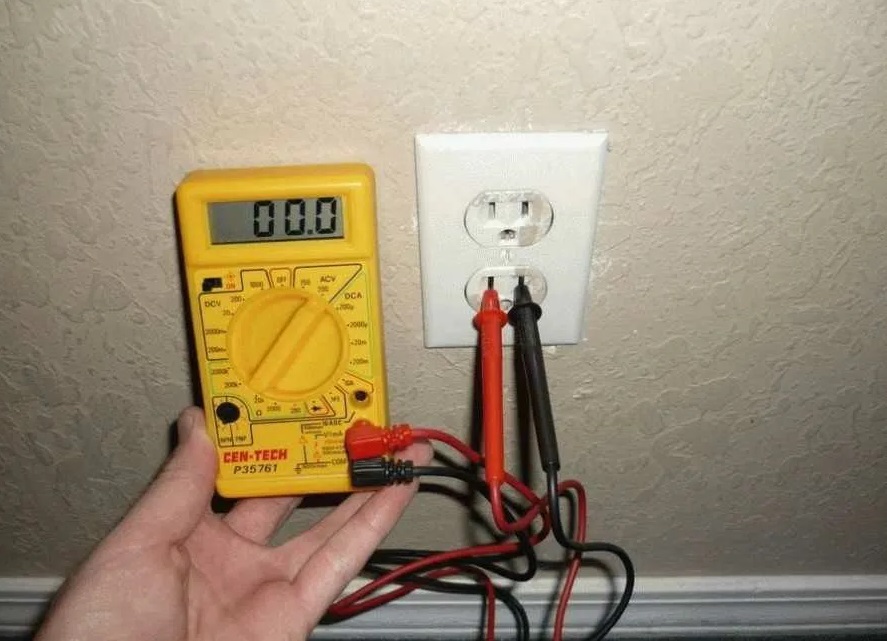

Чтобы узнать напряжение в сети, выбирается режим переменного тока и предел, который соответствует напряжению в сети.

При измерении высокого напряжения в целях безопасности щупы нельзя одновременно держать двумя руками. Напряжение в розетке следует измерять одной рукой или вставлять щупы поочередно.

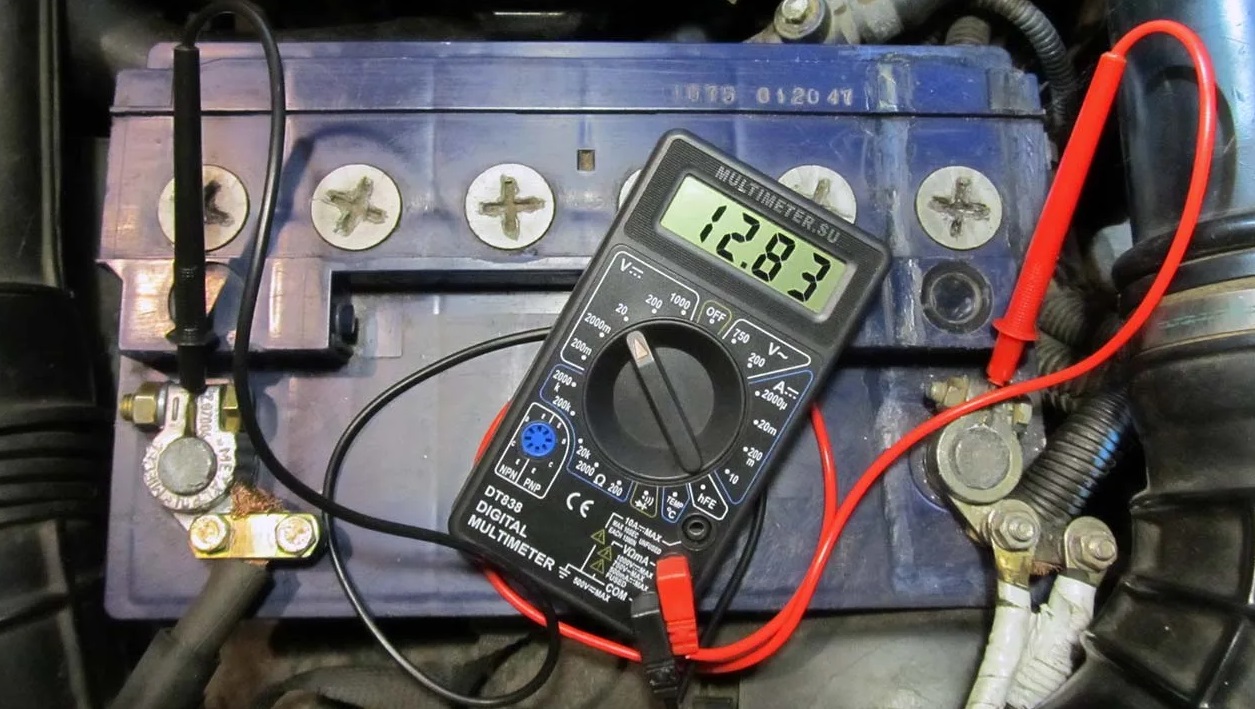

Автономные источники питания, такие как батарея аккумуляторов, измеряются в режиме постоянного ампеража.

Переменное напряжение

Блоки питания различных устройств могут выдавать как постоянное, так и переменное напряжение. Это обозначается на корпусе прибора.

При этом:

Очень важно правильно выбрать предел измерений. Иначе при определении высокого напряжения ошибка в выборе предела может вывести прибор из строя

Если нужно определить фазу в розетке, а индикатора под рукой нет, установите мультиметр в режим измерения переменного напряжения на самый верхний предел. После чего одним щупом коснитесь батареи или водопроводной трубы, а вторым – поочередно выводов розетки. Контакт, на котором мультиметр покажет напряжение, и есть фаза.

Точность работы мультиметра

Для любого мультиметра в инструкции описаны характеристики, где сказано, насколько результат замера может отличаться от действительной величины. Имеет значение разрядность индикатора. У самых простых устройств она равна 2,5. Для прецезионных эта характеристика выше, и равна 8,5. Под разрядностью стоит понимать способность отображать результат от 0 до 9 в полном объеме.

На примере это выглядит следующим образом. Если разряд равен 3,9, тестер способен позволяет выводить данные от 0,000 до 1,999 включительно без переключения режима. В противном случае требуется дополнительная несложная настройка.

Но это что касается удобства пользования. Точность работы мультиметра зависит от разряда лишь косвенно. Однако связь очевидна. Если взять прибор с разрядностью 2,5, отклонения возможны в пределах 10% в сторону увеличения или уменьшения.

Для профессиональной работы электронщики покупают тестеры с разрядом 4,5. Тогда максимальная погрешность всего 0,1%. Более дорогие приборы позволяют замерять параметры цепи и электродеталей с отклонением в 0,01% от показаний, выведенных на индикатор (экран, монитор). Портативные приспособления имеют меньший класс точности, чем стационарные, непереносные.

Как устроен мультиметр

Как понятно из названия, мультиметр служит для измерения нескольких электрических величин. Многофункциональный прибор объединяет в себе вольтметр, амперметр, омметр, прозвонку, а также может иметь дополнительные функции вроде термопары или низкочастотного генератора, проверки конденсаторов и транзисторов.

Аналоговые тестеры со шкалой и стрелкой почти не встречаются, так как давно вытеснены доступными цифровыми приборами. Последние же, помимо точности и количества режимов, отличаются по типу определения величин. Автоматические показывают результат сразу после выбора режима, в ручных нужно дополнительно выставить диапазон измерений.

Все мультиметры имеют схожую конструкцию. На передней панели располагается экран, под ним находится поворотный переключатель режимов, а чуть ниже — разъёмы для подключения щупов. В некоторых моделях есть кнопки для включения подсветки, запоминания показаний и для других дополнительных функций.

Провода с щупами, которыми нужно коснуться детали при измерении, подключаются к соответствующим разъёмам. Чёрный провод всегда к гнезду с обозначением COM, а красный — в зависимости от величины тока. Если он не превышает 200 мА, то к разъёму VΩmA, если превышает, то к 10ADC (10A MAX). В быту такие высокие токи не встречаются, поэтому в основном используется гнездо VΩmA.

Цифры на шкале указывают на максимальное значение, которое можно проверить в этом диапазоне. Например, в режиме DCV 20 измеряют постоянное напряжение от 0 до 20 В. Если оно составляет 21 В, то нужно переключиться на одну ступень выше, в положение 200

Важно выбирать диапазон в соответствии с измеряемым, иначе мультиметр испортится

Измерение напряжения

При измерении напряжения необходимо точно знать, постоянное оно или переменное. Источниками постоянного напряжения являются аккумуляторы, батареи, некоторые модели генераторов и источников бесперебойного питания.

Большинство дизельных генераторов и ИБП для бытового использования выдают переменное напряжение, как и сетевые розетки 220 В и 380 В. Чтобы не ошибиться с выбором режима, обязательно нужно уточнить характеристики в инструкции или в информационной табличке на самом устройстве.

Как измерить постоянное напряжение

Алгоритм измерения параметров постоянного напряжения выглядит так:

• Установить переключатель мультиметра в сектор DCV. По умолчанию выбирается максимальный предел значений, предусмотренный модификацией.
• Подключить красный щуп в разъем VΩmA, а черный — в разъем Common.
• Подключиться к потребителю или источнику параллельным способом, соблюдая полярность.
• Оценить результаты на дисплее. При слишком низких показаниях — отключиться, переместить колесо переключателя на меньший предел и повторить все сначала.

Если примерная величина напряжения известна, можно сразу устанавливать необходимый диапазон на шкале. Если пользователь не имеет понятия, какое напряжение покажет прибор, то начинать стоит с максимального предела, который установлен для вашей модели мультиметра. Обычно это около 600 В. Устройства профессионального уровня могут измерять вольтаж и в пределах до 1000 В, но в бытовых условиях этого не требуется.

Стандартный нижний предел для измерения постоянного напряжения — 200 мВ. Такие параметры могут иметь некоторые радиоэлектронные схемы, что тоже редко востребовано в непрофессиональной среде.

Как измерить переменное напряжение

Переменное напряжение в электрической цепи чаще всего измеряют в двух диапазонах — до 200 Вольт и до 600 Вольт. Профессиональные модификации могут иметь ограничение и до 1000 Вольт.

При замерах вольтажа переменной сети следует строго соблюдать правила безопасности и не прикасаться к оголенным концам щупов голыми руками.

Как проводятся измерения на устройствах:

• Установить переключатель режимов на устройстве в сектор ACV. Желательно выбрать максимальный предел измерений 600 В, чтобы избежать возможной перегрузки мультиметра.
• Подключить красный провод щупа в разъем VΩmA, а черный — в гнездо Com.
• Подключиться к оборудованию или источнику питания параллельным способом.
• Оценить результаты замеров. При необходимости переключить на более низкий предел и повторить процедуру.

Как пользоваться мультиметром?

При проведении измерения нужного параметра прибор подключается непосредственно в электрическую цепь. Для определения тока аппарат соединяется последовательно с элементами схемы. При измерении напряжения на нужном элементе щупы подключаются параллельно ему.

Как измерить сопротивление?

Последовательность действий:

• подсоединение проводов щупов в нужные гнезда прибора;
• установка диапазона на переключателе;
• подключение щупов параллельно измеряемому элементу;
• считывание показания.

Выбор нужного диапазона на переключателе производится по таким правилам:

1. Если уровень сопротивления элемента известен, а надо определить его годность или соответствие характеристики номиналу, то предел выбирается близким к значению сопротивления, с небольшим превышением.
2. Если уровень данного параметра неизвестен и может колебаться в очень широком диапазоне, то вначале устанавливается максимальный режим. Постепенно снижая границы, устанавливается оптимальный предел измерений.

Если при измерении сопротивления отображается значение «1», то это означает, что его величина превышает максимальное значение выбранного диапазона. Необходимо переключиться на следующий режим.

Как замерить силу постоянного тока?

Порядок проведения измерения силы тока аналогичен предыдущему варианту, но щупы подсоединяются последовательно, т.е. в разрыве электрической цепи. Провода щупа подключаются в нужные клеммы прибора с учетом величины измеряемого тока, а также полярности. Минус на схеме должен совпадать с клеммой «СОМ». Выбор пределов измерения проводится также, как описано выше.

При измерении значительной силы тока, т.е. в диапазоне до 10 А, продолжительность процедуры не должна превышать 12-15 сек.

Особенности определения переменного тока

При желании определить силу переменного тока следует помнить, что не все мультиметры имеют такую функцию. Например, модель М-831 измеряет только постоянный ток. Для того, чтобы иметь такую возможность, надо проверить наличие соответствующего обозначения на переключателе.

Если такая функция в приборе предусмотрена, то измерения проводятся аналогично предыдущему случаю. При этом не имеет значение, какой провод будет присоединен к клемме «СОМ».

Определение значений электрического напряжения

Чаще всего возникает потребность определения величины напряжения элемента питания – батарейки или аккумулятора.

В этом случае обеспечивается такая последовательность действий:

1. Узнается номинал элемента по надписи на корпусе или паспорту. Для примера, рассмотрим батарею на 9 В.
2. Устанавливается наиболее близкий диапазон измерения на переключателе. В рассматриваемом примере – 20 В.
3. Щуп с черным проводом присоединяется к клемме «СОМ» на приборе и минусу на батарее, а щуп с красным проводом – с клеммой «VωmA» и плюсом батареи.
4. Включается прибор и снимается показание с экрана.

Когда измерение проводится на схеме, где неизвестно напряжение, то вначале устанавливается максимальный предел. Обычно он составляет 600 В, а затем постепенно уменьшается до оптимального диапазона. Щупы подсоединяются параллельно измеряемому элементу.

Величина переменного напряжения измеряется аналогично. Наиболее часто мультиметр используется при определении наличия и значения напряжения в розетке. В этом случае устанавливается верхний предел, а щупы вводятся в гнезда розетки.

Как прозванивать провода?

Один из распространенных способов выяснения причин выхода из строя бытовой техники – прозвонка проводов, т.е. определение целостности токопроводящей жилы. Задача решается путем измерения сопротивления на нижних пределах переключателя. В принципе сама величина сопротивления особого значения не имеет.

Тестирование проводится в таком порядке. Щупы присоединяются к разным концам измеряемого провода. Если он в норме, то сопротивление его оценивается в миллиоммах, т.е. близко к О. При наличии обрыва, цепь нарушается и значение сопротивления измеряется в мегаоммах, а на нижних пределах измерения будет показывать «1».

При проведении измерения в резисторах с большим значением сопротивления надо учитывать, что при целом проводе его сопротивление не будет ниже номинала, а при обрыве его величина значительно выше. Прозвонка мультиметром катушек проводится на диапазонах, соответствующих номинальному значению сопротивления элемента.

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра.

1. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:
2. напряжение: постоянное и переменное;
3. ток: постоянный и переменный;
4. сопротивление;
5. параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~).

Постоянный ток: А-, переменный: А~. Сопротивление: Ω.
Есть три гнезда для щупов: V/Ω, com, mA.
В некоторых мультиметрах гнезд четыре. Добавляется 20 A max. Оно используется, если необходимо измерить ток силой больше 200 мА.

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном. Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись).

Эти обозначения следует выучить наизусть, как таблицу умножения, и никогда не забывать. Это поможет не только правильно пользоваться мультиметром, получать достоверные результаты измерений, но и убережет прибор от выхода из строя при неправильном пользовании.

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом – измерительный щуп, не очень, правда, удобной конструкции.

Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке.

Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10 A, что приходится делать не слишком часто.

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке.

На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Точность работы мультиметра

Для любого мультиметра в инструкции описаны характеристики, где сказано, насколько результат замера может отличаться от действительной величины. Имеет значение разрядность индикатора. У самых простых устройств она равна 2,5. Для прецезионных эта характеристика выше, и равна 8,5. Под разрядностью стоит понимать способность отображать результат от 0 до 9 в полном объеме.

На примере это выглядит следующим образом. Если разряд равен 3,9, тестер способен позволяет выводить данные от 0,000 до 1,999 включительно без переключения режима. В противном случае требуется дополнительная несложная настройка.

Но это что касается удобства пользования. Точность работы мультиметра зависит от разряда лишь косвенно. Однако связь очевидна. Если взять прибор с разрядностью 2,5, отклонения возможны в пределах 10% в сторону увеличения или уменьшения.

Для профессиональной работы электронщики покупают тестеры с разрядом 4,5. Тогда максимальная погрешность всего 0,1%. Более дорогие приборы позволяют замерять параметры цепи и электродеталей с отклонением в 0,01% от показаний, выведенных на индикатор (экран, монитор). Портативные приспособления имеют меньший класс точности, чем стационарные, непереносные.

Обозначения символов на мультиметре

1. Шкала для измерения постоянного напряжения.
2. Шкала для измерения переменного напряжения.
3. Шкала для измерения постоянного тока от 2 до 200 миллиампер.
4. Положение для измерения постоянного тока до 10 Ампер без предохранителя – используется гнездо “10АDC”.
5. Положение для прозвонки транзисторов.
6. Положение для прозвонки на короткое замыкание.
7. Шкала для измерения сопротивления.
8. Положение для теста диодов.
9. Кнопка HOLD нужна для того, чтобы зафиксировать на дисплее полученные данные. Это делается чтобы успеть записать результаты замеров и не держать в голове цифры, которые часто путаются и забываются.

ОFF – прибор выключен.

Как пользоваться цешкой

Для чего нужен мультиметр? Цифровой измеритель электрических параметров (или мультиметр) представляет собой электронное устройство, обеспечивающее цифровую индикацию регистрируемых величин с выводом показаний на ЖК-дисплей. Такие устройства по стоимости несколько дороже стрелочных моделей.

Однако они обеспечивают более точное измерение электрических параметров и намного удобнее в повседневной эксплуатации.

Цифровой мультиметр можно использовать для многих стандартных операций: проверки сопротивления, определения силы тока, определения напряжения постоянного или переменного тока, исправности транзистора.

Инструкция по применению для новичков выглядит следующим образом:

Общее правило такое: начинайте измерение с большей величины на указателе, чтобы не испортить чувствительный прибор. Например, если вы хотите измерить сопротивление элемента, приблизительно зная, что оно около 1 кОм, то выставляйте ручку настройки на 2 кОм.

К тому же цифровые мультиметра располагают большим набором дополнительных функций, часть которых отсутствует у аналоговых моделей. С их помощью легко проверить розетку в квартире, убедиться в подаче требуемого напряжения.

К числу дополнительного функционала относятся такие возможности цифровых мультиметров как проверка на годность полупроводниковых элементов, «прозвонка» электрических цепей с одновременным дублированием звуковым сигналом. Еще они могут определять номинальные значения конденсаторов (последняя функция встречается лишь у некоторых моделей).

Обратите внимание, именно по причине указанной многофункциональности этот прибор получил свое пользовательское название. «Мульти» переводится как «много», а «метр» означает «мерить».. В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями)

В комплект покупного цифрового изделия входит сам измерительный прибор и два провода со специальными щупами или «концами», нижняя часть которых защищена неэлектропроводными пластмассовыми оголовками (держателями).

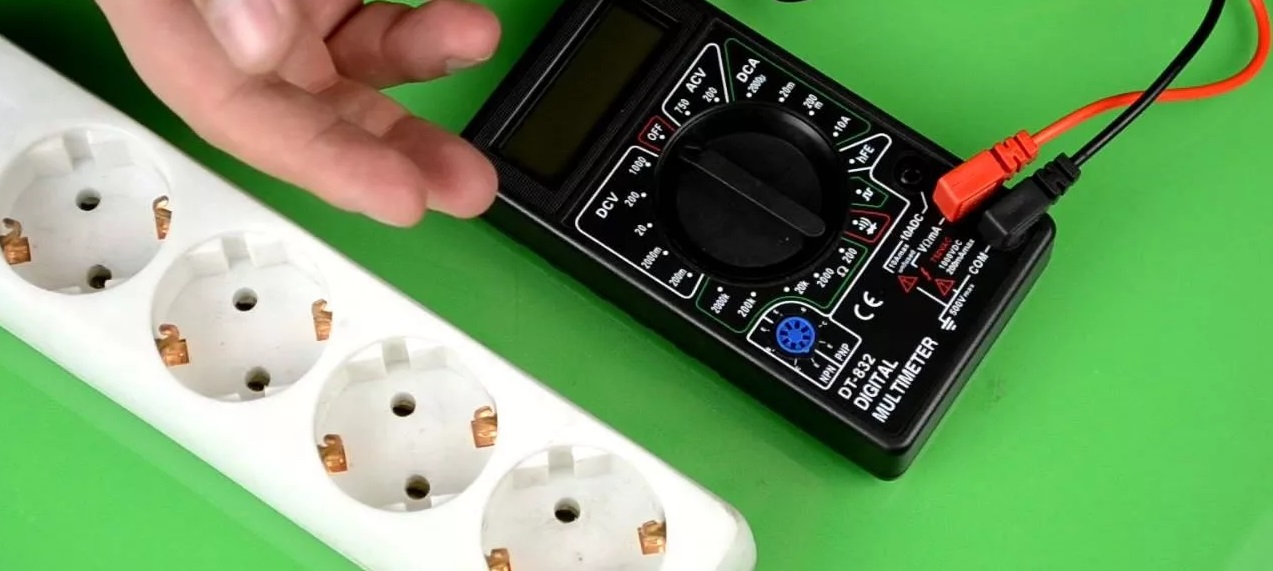

Перед тем как проверить напряжение в розетке с помощью мультиметра,необходимо правильно собрать измерительную цепь. Для этого следует воспользоваться имеющимися на корпусе и помеченными соответствующими буквенными обозначениями входными гнездами.

В отверстие с маркировкой «COM», означающей на русском языке «Общий», полагается вставлять конец провода черной расцветки. Коннекторный наконечник шнура красного цвета подсоединяется ко второму (сигнальному) гнезду.

Дополнительная информация. При наличии на корпусе прибора еще одного входного разъема, помеченного надписью «10 ампер», вы сможете замерить токи с амплитудой в пределах указанного значения.

В некоторых моделях этот предел увеличен до 20 ампер. При измерении токов в границах обозначенных величин соединительный разъем шнура с красной цветовой маркировкой вставляется именно в это гнездо.

Пошаговая инструкция

После подсоединения проводов можно приступать к самим измерениям, последовательность которых выглядит следующим образом.

Сначала посредством центрального кругового переключателя выставляется требуемый режим работы мультиметра. Режим, соответствующий измерению переменного напряжения, находится в секторе под обозначением «ACV» или «V~».

Затем в пределах этого сектора следует выбрать положение «750», соответствующее максимальной величине контролируемого параметра в розетке, то есть напряжению до 750 Вольт включительно. На пределе с маркировкой «200» осуществляются измерения напряжений, не превышающих значения 200 Вольт.

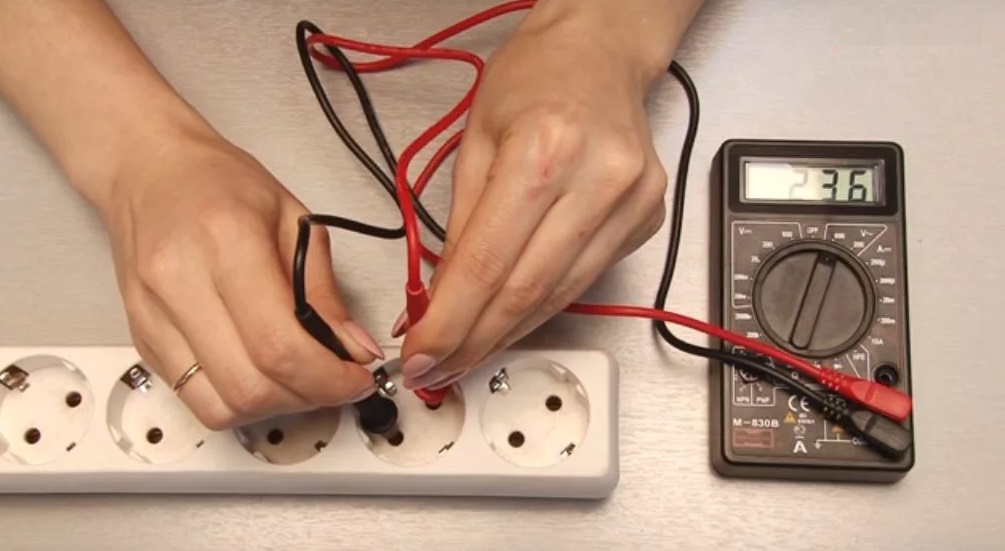

После выбора режима и предела измерений мультиметра оба щупа берутся за изолированные ручки, а затем их острия вставляются в гнезда розетки.

В случае образования хорошего контакта с клеммами розетки, на индикаторе сразу же будет результат проводимых измерений. Он высвечивается в виде ряда цифр с точностью до десятых долей.

Порядок (полярность) положения концов при проведении измерения переменного напряжения в сети значения не имеет.

Надо заметить, что в розетке редко когда будет напряжение ровно 220 В. Обычно оно несколько выше или ниже. По нормам отклонение не должно превышать 22 В, если речь идет о бытовой сети.

Измерение различных величин

Мультиметр М832 — инструкция

Как часто бывает, инструкция к М832 универсальна и рассчитана на ряд приборов с отличающимися техническими параметрами. Например, в данной модели не предусмотрена возможность измерять температуру, хотя инструкция описывает данную опцию. Это может запутать неопытного пользователя.

Батарея, находившаяся в упаковке вместе с прибором вполне качественная и вы удивитесь, узнав что новая батарейка отдельно стоит почти как весь прибор в комплекте.

Типичным недостатком данного прибора и ему подобных недорогих мультиметров можно назвать ненадежное крепление измерительных щупов к проводам. Фактически, щупы держатся на нескольких тонких медных проводниках, при этом после разрыва проводников из-за конструкции щупа припаять их назад невозможно.

Чтобы избежать этого надо сразу перед началом эксплуатации надежно зафиксировать провод у основания щупа при помощи изоленты или холодной сварки. Рекомендуем сразу купить высококачественные и использовать их во всех своих (этом и будущих) тестерах.

Проверка диодов, конденсаторов и транзисторов

Как правильно пользоваться мультиметром, проверяя радиодетали. Проверка диода – это, определение наличия его сопротивления, по сути, как прозвонка проводов и кабелей. Поэтому черный щуп устанавливается в гнездо com, красный в V/Ω. При этом сам черный щуп соединяется с катодом диода, то есть, с минусовым концом, красный с анодом. На дисплее прибора (омметра) должно высветиться значение прямого сопротивления диода. Если поменять щупы местами на концах радиодетали, то на мониторе должна появиться единица. Это, конечно, в том случае, если диод в исправном состоянии.

• Если в двух направлениях проверки работающий прибор показывает единицу, то диод сгорел.
• Если показывает минимальные показатели (меньше единицы), пробит.

Как нужно пользоваться мультиметром при проверке транзистора. Это тоже несложно. Надо аппарат перевести в режим «hfe». У подключаемого транзистора три выхода: база, эмиттер и коллектор. Такие же обозначения есть и на аппарате: B, E, С. Концы транзистора и точки ввода надо совместить, все должно соответствовать расшифровке. Как только это произойдет, на приборе покажутся значения усиления транзистора.

Как правильно работать мультиметром при проверке емкости конденсатора. Сам показатель можно узнать, установив радиодеталь двумя концами в секторе «Cx». Переключатель также указывает на этот сектор. Здесь несколько пределов, поэтому, зная емкость проверяемого элемента, можно подогнать под необходимый показатель. На дисплее высветится номинальное значение емкости.

Области применения

Те, которые умеют пользоваться цешкой, добротным прибором ещё советского производства, знают, что электрика требует аккуратности и чёткой последовательности во всех операциях. К тому же во многих областях электромеханики просто не обойтись без точных измерений. Чтобы правильно пользоваться цифровым мультиметром, достаточно усвоить простые правила.

Существует три основных области использования таких приборов:

1. Измерение напряжения постоянного и переменного тока (режим вольтметра);
2. Проверка электрического сопротивления (режим омметра).
3. Работа только с постоянным током (режим амперметра);

Кроме этого, есть простейший способ определения места разрыва в сети и несколько более сложных режимов, которые используют те, кто разбирается в электронике и радиотехнике.

Измерение напряжения

Обучение легче всего начинать с того, как пользоваться вольтметром. Эти измерения производить легче всего. Вот схема главных шагов в процессе применения тестера:

1. Определяют напряжение какого тока надо проверить. Для этого изучают документацию, маркировки и другие указатели. В соответствии с этими показаниями устанавливают переключатель в соответствующий режим.
2. Если неизвестен примерный предел измеряемого параметра, то начинают с наивысшего и опускаются до ближайшего, в рамки которого вписывается показанный результат. Таким образом выявляются максимально точные показатели.
3. Подключают щупы тестера параллельно на измеряемом участке цепи.

В цепях переменного тока расчёт ведут от нулевого провода, а в постоянных — от массы (общего провода). Измерить напряжения мультиметром совсем необременительно, если не забывать установленный порядок.

https://youtube.com/watch?v=O2fSCFDqyyA

Работа с постоянным током

Некоторые мультиметры могут работать только с постоянным током. Однако большинство приборов предусматривают более широкий спектр измерений

Приступая к работе в режиме амперметра, важно правильно его подключить

К электроцепи тестер подключают не параллельно, а в разрыве. Для этого цепь необходимо разорвать, иначе может испортиться прибор или в лучшем случае сгорит предохранитель. Самые точные показания мультиметр выдаёт при оптимальных заданных параметрах границ вычислений.

Проверка сопротивления

Если тестером мультиметром пользоваться, как омметром, то необходимо помнить, что нельзя измерять сопротивление в электроцепи, подключённой к электропитанию. Такое применение прибора приведёт его к выходу из строя.

Подключают щупы параллельно к обесточенной цепи и стараются выставить параметры измерения, максимально близкие к реальным.

Проверить исправность аппарата очень просто. Для этого достаточно соединить щупы друг с другом.

Показания должны быть равны нулю или очень близки к нему. Данную погрешность следует учитывать при точном вычислении сопротивления.

https://youtube.com/watch?v=sBkRuF2bXh4

Разновидности мультиметров и принцип их устройства

Проверка работоспособности диодов в разных режимах

Проверка диодов выполняется как режиме омметра, так и в отдельном режиме, обозначенном специальным значком. Для проверки полупроводников омметром нужно:

• Подготовить и включить мультиметр так, как описано выше.
• Установить предел измерений на уровне до 2000 Ом.
• Подключить щупы к ножкам диода: красный — на анод, а черный — на катод.
• Оценить результаты на дисплее: показания должны составлять около нескольких сотен Ом.
• Изменить полярность подключения: красный щуп переместить на катод, а черный на анод.
• Оценить показания — на дисплее должна быть единица в левой части, то есть максимально высокий уровень сопротивления.

Также проверить пригодность диодов можно с помощью специального режима, обозначенного специальным значком. В этом случае цифры на дисплее будут демонстрировать не сопротивление полупроводника, а прямое напряжение в предусмотренных производителем границах.

Как выглядит процесс:

• Переключатель установить в сектор со значком диода.
• Подключить красный щуп в гнездо VΩmA, а черный — в гнездо Com.
• Красный щуп установить на анод, а черный — на катод.
• Оценить цифры на экране: они будут варьировать от 0,3 до 1 Вольта.
• Поменять щупы местами: красный — на катод, а черный — на анод.
• На дисплее должен быть ноль.

Если показания не соответствуют нормативным для конкретной марки полупроводника — значит, диод пробит и непригоден.

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Прозвонка

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.  При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок.

Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Все, что было описано выше, на самом деле несколько простых операций. Но они помогают начинающим электрикам сориентироваться в проблемах электрических цепей. Именно они в начале своей работы начинают задаваться вопросом, как лучше пользоваться тестером мультиметром. Все ответы в этой статье.
