Крепление при помощи профиля
Еще одним распространенным способом фиксации листов поликарбоната является соединительный профиль. Он изготавливается из того же материала. Цветовая гамма полностью совпадает, что позволяет создать цельный дизайн. Крепление профилями требует соблюдения некоторых особенностей. Плюсом является плотное и полное прижимание материала (не только в местах вкручивания саморезов).
Соединительный профиль может быть цельным и двустворчатым. В обоих имеются пазы для закладки листов поликарбоната. Толщина пазов разнообразна и подбирается по толщине кровельных листов. Сам профиль фиксируется к металлическому каркасу саморезами и термошайбами. Процесс монтажа разъемного фиксатора производится так:
- Вырезаются листы нужной длины.
- В местах стыков прикручивается нижняя часть профиля (база). Она крепится непосредственно к металлическому каркасу.
- На базовую сторону наносится герметик.
- Края листов закладываются в пазы нижней части фиксатора. Их не нужно заводить до упора. Рекомендуемый зазор 5мм.
- Накладывается верхняя крышка и защелкивается при помощи легких ударов резинового молотка.
- На торцы листов надеваются специальные заглушки.
Особенностью данного крепления является необходимость ширины несущего каркаса равной ширине соединительного профиля. Это применяется на участках изделия (крыши козырька, теплице) больше одного метра. Связана такая необходимость с нагрузками во время обильных снегопадов. Большой вес может выдавить лист из паза, если последний не будет упираться в металл.
Инструменты для резки поликарбоната
Резать поликарбонат лучше всего специальными инструментами:
Панели толщиной не более 1 см режут строительным ножом
Однако при больших объемах работы таким инструментом лучше не пользоваться.
Наиболее доступным инструментом является электролобзик.
Если есть возможность приобрести высокоскоростную пилу с упором, то стоит обратить внимание на зубчики лезвия. Они должны быть мелкими, не разведенными и иметь покрытие из твердого сплава.
При резке поликарбоната ленточной пилой также необходимо знать соответствующие параметры
Допускается использовать ленту шириной не больше 2 см и толщиной не больше 1,5 мм. Зубья должны располагаться с шагом не более 3,5 мм, а скорость резки не должна превышать 1000 метров в минуту.
Перед выполнением резки лист поликарбоната следует хорошо зафиксировать, чтобы избежать образования вибрации. Стружку, которая образовалась в процессе резки, необходимо сразу удалить.
Монтаж монолитного поликарбоната
Может быть выполнен двумя способами, однако оба из них предполагают использование поддерживающей конструкции, позволяющей надежно зафиксировать лист. Первый метод – «влажный» и он основан на использовании специальной полимерной замазки. Монтаж монолитного поликарбоната в этом случае производится с небольшими зазорами для компенсации температурных расширений. Такой способ отлично подходит и для использования его вместе с деревянными опорными рамами.
В том случае, когда опорная конструкция изготавливается из стали, необходимо применять специальные резиновые прокладки вместе с герметиком, которым обрабатывается место зажима снаружи и изнутри.
Монтаж монолитного поликарбоната сухим способом не требует использования каких-либо герметиков и позволяет ограничиться лишь резиновыми уплотнителями. Поскольку сама система герметичной не является, в ней предусматривается дренаж, отводящий воду.
Чем выполнить раскрой материала
При распиле листов должна отсутствовать вибрация, а образующуюся в ходе работ стружку требуется в обязательном порядке убирать. Резать поликарбонат можно разным инструментом, но зачастую для этого используются следующие приборы:
- Строительный нож в ситуациях, когда толщина листа не превышает 10 мм, а объем работы является незначительным.
- Электрический лобзик, что относится к числу наиболее благоприятных вариантов.
- Высокоскоростная пила с упором. При использовании этого инструмента зубья должны быть небольшого размера, выполненными с наличием прочного покрытия и не быть разведенными по разным сторонам.
- Ленточная пила. Ее ширина не должна быть более 2 см, а толщина не превышать 1, 5 мм. Зубья же инструмента должны иметь шаг не больше 3, 5 мм со скоростью распила до 1000 м за минуту.
Помимо них также можно эффективно осуществлять разрезание поликарбоната при помощи болгарки.
Методы и способы крепления поликарбоната
Поликарбонат предоставляет возможность не только построить теплицу любой формы и размера, но и весьма гибкий в плане способов крепления листов. Традиционно их монтируют с помощью саморезов с термошайбами, но есть и другие методы, которые мы рассмотрим более детально.

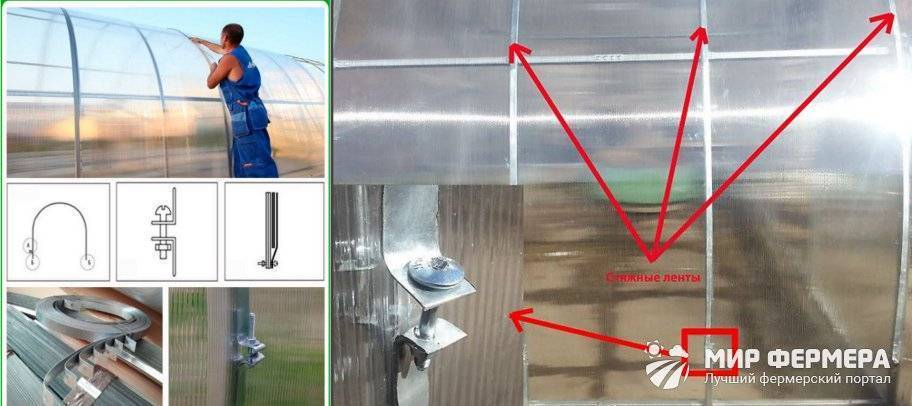

Лентой
На современном рынке строительных материалов представлена особая оцинкованная лента. Этот материал начал использоваться для крепления сравнительно недавно, но уже завоевал доверие многих владельцев теплиц (рисунок 4).
Рисунок 4. Использование ленты для покрытия теплицы
Дело в том, что крепить листы лентой очень просто и быстро, однако следует учитывать, что данный способ монтажа подходит только для арочных конструкций. Но основное преимущество метода в том, что для крепления не нужно сверлить отверстия в покрытии. Соответственно, если у вас возникнет необходимость разобрать теплицу, вы можете просто распустить ленту и получите целые куски материала, которые можно использовать для строительства других объектов.
Но, несмотря на определенные недостатки, монтаж листов с помощью такой ленты пользуется высоким спросом. Чтобы закрепить материал, ленту просто перебрасывают через теплицу и закрепляют у основания с двух сторон. Далее продольные части ленты нужно скрепить между собой небольшими поперечными кусками той же ленты.

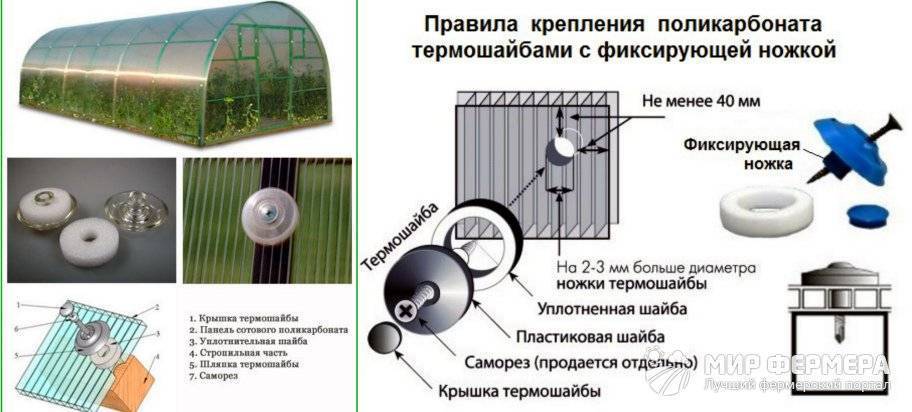

На термошайбы
Крепление листов на саморезы с использованием специальных термошайб считается самым правильным способом, хотя он и требует определенных затрат труда.
Рисунок 5. Монтаж с использованием термошайб
Каждая термошайба состоит из крышки, которая защищает саморез от влаги и мусора, самой пластиковой шайбы и уплотнительного элемента. Эту конструкцию надевают на шуруп и крепят с его помощью поликарбонат (рисунок 5).
Использование термошайб обладает многими преимуществами. Во-первых, они защищают материал от перепадов температур, что в свою очередь продлевает срок эксплуатации материала. Во-вторых, использование термошайбы практически полностью исключает вероятность механического повреждения поликарбоната, а готовая конструкция будет полностью герметичной. Следует учитывать, что в готовых теплицах из поликарбоната, которые продаются в разобранном виде, термошайбы чаще всего включены в комплектацию, но, если вы строите конструкцию своими руками, лучше покупать термошайбы, длина которых соответствует толщине листов покрытия.
На саморезы
Если у вас нет возможности купить оцинкованную ленту или специальные термошайбы для крепления, вы всегда можете воспользоваться для этой цели обычными кровельными саморезами
При этом важно учитывать, что длина саморезов должна составлять минимум 6 мм, а при монтаже на него нужно обязательно надевать уплотнительных резиновую шайбу (рисунок 6)
Рисунок 6. Монтаж покрытия с помощью саморезов
Использование шайбы является обязательным условием, так как она равномерно распределяет нагрузку на листы и повышает прочность всей конструкции. В результате вы будете уверены, что ни поликарбонат, ни каркас не повредятся под весом снежного покрова или из-за сильных порывов ветра.
Больше информации о технологии крепления поликарбоната представлено в видео.
Советы по герметизации
При выборе листов сотового типа необходимо загерметизировать торцы. Изготовители поликарбонатных панелей закрывают торцы клейкой лентой, которую всегда необходимо убирать перед началом работ по герметизации.
Существует два способа герметизации, которые выбираются в зависимости от расположения панелей.
Герметизация листов поликарбоната поможет защитить материал от внешних воздействий и влаги
Сверху на концы панелей устанавливается профиль-заглушка. Оптимальным выбором станут алюминиевые профили, которые отличаются долговечностью и при этом имеют эстетичный внешний вид. Для отвода конденсата из панелей в профиле необходимо просверлить несколько маленьких отверстий. Специальных крепежей такой профиль не требует, так как его конструкция обеспечивает надежное соединение.
Нарезка листов
Полимерные плиты поставляются стандартными листами, которые, как правило, всегда имеют большие габариты, нежели требуется, поэтому одной из основных операций с ними является разрезка их на куски с нужными размерами. Эту операцию придется производить и при возведении теплицы и при монтаже крыши из поликарбоната своими руками.
Сама операция по нарезке оптимальных кусков из цельной панели крайне проста, так как материал легко режется. Для этого можно использовать разные инструменты для резки, от ручной ножовки до электрической болгарки или лобзика.
В процессе резки полимера независимо от выбранного инструмента нельзя избежать возникновения вибраций материала при его работе, что может негативно повлиять на качество срезов и привести к проблемам при монтаже и подгонке готовых деталей, вплоть до выбраковки части из них. Поэтому чтобы максимально облегчить себе задачу и нивелировать побочные колебания, материал предварительно надежно фиксируют.
В случае с сотовой конструкцией после раскройки полости в получившихся элементах очищают от стружки, ведь если они останутся засоренными, отвод конденсата будет затруднен и влага будет скапливаться внутри пластин, что особенно опасно при заморозках, так как замерзшая внутри панели вода может ее повредить.
Срок службы поликарбоната
Если за поликарбонатом правильно ухаживать и соблюсти все меры предосторожности при монтаже, то он способен прослужить на несколько десятков лет дольше, чем указано производителем
Уход за поликарбонатом
На примере с теплицей, по приходу весны, поликарбонат нужно очистить от грязи, которая накапливается за зиму. Из-за грязи материал теряет прозрачность, а от этого сильнее нагревается, что ведет к деформации листа. Следите за чистотой сооружения.
Поликарбонат легко чистить. Для этого можно использовать любое средство для мытья посуды, если у вас нет специального, и хлопковую ткань.
Важно: моющее средство не должно содержать аммиак, он разрушает материал, а для жирных пятен используйте этиловый спирт! Не трите его щеткой или скребком, только хлопковой тканью! Иначе повредите покрытие, которое защищает от ультрафиолета
Технические характеристики термошайбы из поликарбоната
Такие термошайбы для крепления поликарбоната являются наиболее распространенными для точечной установки при возведении конструкций из описываемого листового материала. Эти изделия почти не уступают по прочности стальным и обладают еще и другими преимуществами, среди них:
- красота;
- продуманность конструкции;
- долговечность;
- термическая устойчивость;
- широкий ассортимент цветов и размеров.
Состоит поликарбонатная термошайба из:
- крышки;
- уплотнительного кольца;
- пластиковой шайбы;
- самореза.
Крышка придает изделию завершенный вид и защищает его от проникновения влаги и пыли. На корпусе располагается ножка, она будет упираться в несущий каркас и исключает чрезмерное затягивание самореза.
Сопряжение панелей в коньке
- У профиля с поликарбоната есть крыла. У крыльев достаточно крепкий завоевание, что является 40 мм. Из-засчёт мощного присвоения объединение выходит надёжным, а кроме того принимать вероятность с целью теплового расширения. К этому ведь принимать вероятность показать каждый ракурс с целью сопряжения.
- В использовании данного вещества обязана применяться непроницаемая полоса. В последствии этого равно как листы находились введены, необходимо их зафиксировать. Ход укрепления обязан быть с 30 вплоть до 40 см. С целью крепления необходимо пользоваться саморезами, какие именуются кровельными.
Инструкция по монтажу
Разобраться, какой стороной ставить поликарбонат может помочь инструкция по укладке материала. Она включает в себя следующие основные этапы:
- Разметка и нарезка поликарбонатного полотна.
- Укладка первого листа.
- Сверление отверстий под крепление кровли.
- Крепление кровельного листа.
- Герметизация стыков и торцов.
Определить, какой стороной класть лист поликарбоната во время монтажа, поможет оригинальная заводская маркировка. Дело в том, что на внешнюю сторону листа наклеивают либо синюю, либо прозрачную маркированную монтажную плёнку. В то время как обратная часть кровли защищается простой прозрачной плёнкой без маркировки. Именно по этой особенности и можно определить, какой стороной стелить поликарбонат.
Можно ли изгибать листы сотового поликарбоната?
Существует определённая технология, определяющая поликарбонат какой стороной можно гнуть и каким именно образом. Гнуть материал можно исключительно по направлению сот, причём специального инструмента, как и нагревания, для сгибания листа не требуется.
Зачем закрывать торцы поликарбоната?
На это существует несколько причин. Даже если при монтаже было верно выбрано, какой стороной к солнцу класть поликарбонат, незакрытые торцы со временем снизят эффективность материала. Внутри сот будет скапливаться грязь, насекомые, заведутся микроорганизмы, что в итоге многократно снизит светопропускную способность полимера.
Стоит ли убирать защитную плёнку?
Защита снимается с пластика обязательно. Она не только позволяет безошибочно выявить, какой стороной укладывать поликарбонат к солнцу, но и защищает поверхность от загрязнения и механических повреждений, возникающих в процессе транспортировки. Снимается плёнка непосредственно перед установкой либо по окончании монтажных работ.
Какой стороной крепить сотовый поликарбонат к солнцу?
Можно выделить 2 основных типа поставляемых материалов, к каждому из которых предъявляются свои требования, какой стороной класть сотовый поликарбонат. К примеру, листы с односторонним слоем защиты от УФ должны быть строго ориентированы, а полимерный материал с двусторонним защитным покрытием может укладываться как угодно. Определить конкретный тип листа и купленный поликарбонат какой стороной наружу нужно укладывать, можно по маркировке.
Как крепить поликарбонат к металлическому каркасу
В случае с металлическим каркасом – стальным или алюминиевым – желательно использовать соединительные профили, причем также с металлической основой. Они обычно выпускаются разъемными и имеют уплотнительные прокладки, которые также компенсируют различие между материалами в плане теплопроводности и теплового расширения.
В качестве подкладок можно использовать тонкие деревянные планки, металл, пластик, плотную резину. В последнем случае допустимо обойтись без герметизирующих накладок. Если герметизирующие накладки все-таки используются, они либо крепятся на клей, либо используется застывающий материал – силикон. Применение декоративных накладок не обязательно, но их наличие делает соединение более прочным и защищенным от протечек, а также улучшает эстетику сооружения.
С точки зрения экономии времени удобнее готовые разъемные соединительные профили из алюминия.
В этой схеме крепление идет через верхнюю крышку профиля, что обеспечивает плотную фиксацию панелей в профиле. Нижняя часть крепится к каркасу.

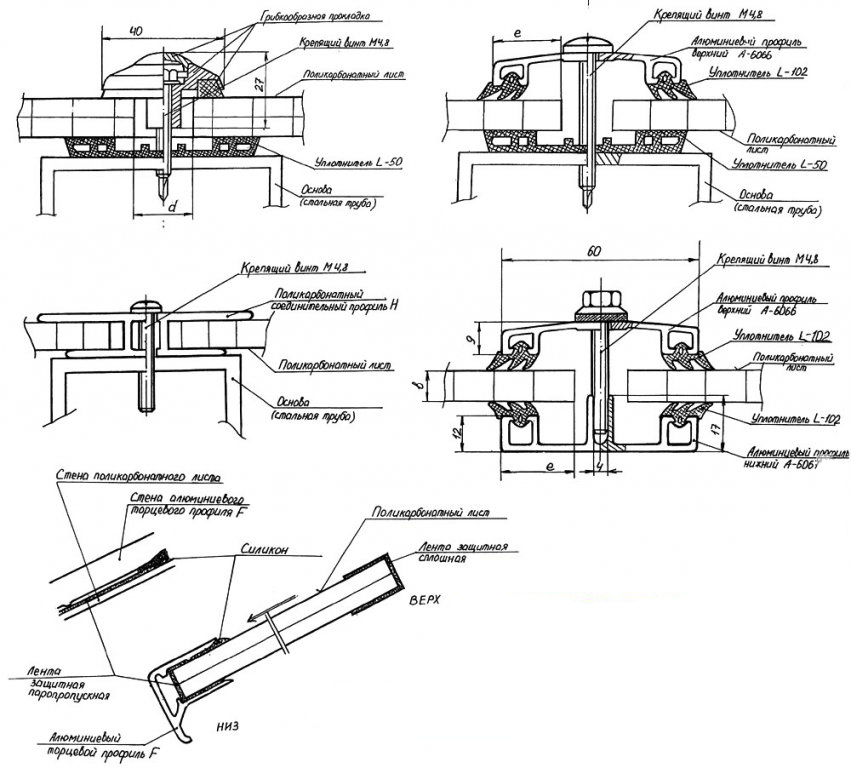

На чертеже ниже показаны другие схемы крепления поликарбоната к металлическому каркасу.
Последовательность работ такова:
листы нарезаются в размер с учетом выбранного способа монтажа – внахлест или с помощью соединительного профиля;
- на подготовленный каркас (зачищенный, окрашенный антикоррозионным составом) укладываются листы поликарбоната и прижимаются временными креплениями;
если планируется использовать соединительный разъемный профиль, вначале на арки/балки конструкции крепятся нижние планки профиля, после чего листы закрепляются верхней планкой. При монтаже внахлест точечным креплением наложенные друг на друга панели просверливаются насквозь вместе с каркасом и крепятся саморезами с термошайбами;
- устанавливается торцовый и (при необходимости) коньковый/пристенный/угловой профиль;
точечным монтажом закрепляются панели по краю.

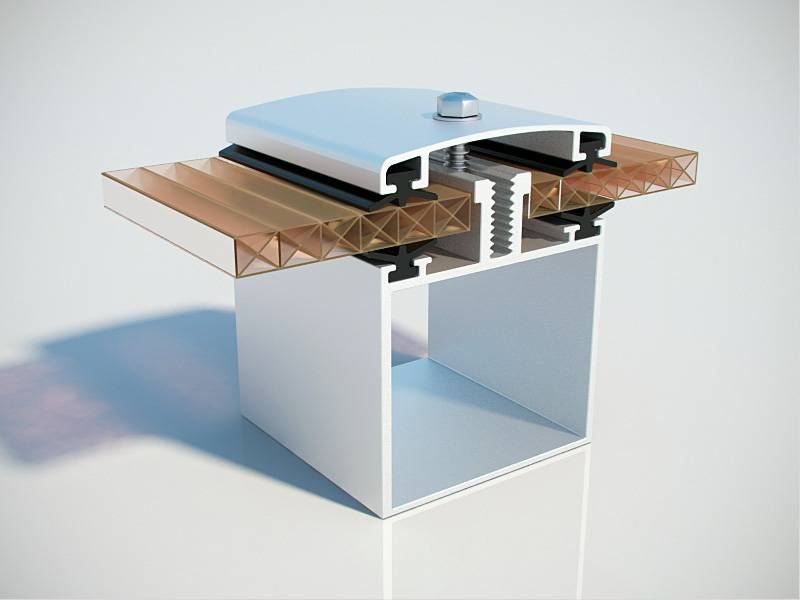

Профиль из алюминия для поликарбоната

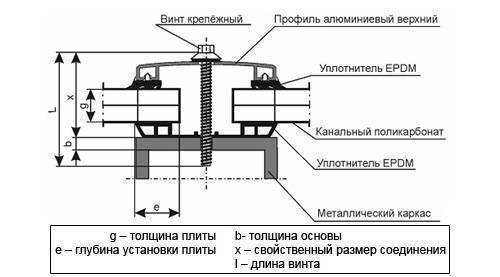

Схема крепления поликарбоната.
Алюминиевый профиль является самой сложно устроенной и дорогой системой. Он идеально подходит в плане гидроизоляции и может принимать участие при создании несущих частей конструкции (крыша, стены), если наделен специальными для таких нагрузок характеристиками. В процессе работы сначала устанавливают нижний профиль, а на него производят монтаж предварительно нарезанных листов поликарбоната. Устанавливают верхнюю крышку, фиксируют ее саморезами.
Пазы алюминиевого профиля имеют резиновый уплотнитель в качестве защиты от протечек и конденсата. Служит он эффективно и долго.
Эстетичность внешнего вида характеризует этот тип профиля. Благодаря алюминиевой системе совершенно отсутствуют мостики холода. К группе теплых эту систему относят неспроста. Благодаря наличию в своем составе резиновых уплотнителей данная система наделена еще и отличной герметичностью в местах соединения поликарбоната.
Осуществляя монтаж поликарбоната на основе алюминиевых профилей, важно учитывать, что профиль сильно прижимать к листовому материалу нельзя, иначе не будет соблюдено тепловое расширение материала, и с течением времени конструкция будет разрушаться. Угловые профили применяют для листов поликарбоната, соединяемых под прямым углом
Панели они держат отлично и просто незаменимы для данного вида соединения. Пристенный профиль используют в том случае, когда требуется соединить панели
Угловые профили применяют для листов поликарбоната, соединяемых под прямым углом. Панели они держат отлично и просто незаменимы для данного вида соединения. Пристенный профиль используют в том случае, когда требуется соединить панели.
Несколько полезных советов
Поликарбонат при всех своих характеристиках и преимуществах остается пластиком, который со временем стареет, а на его поверхности появляются трещины. В сотовых плитах часто накапливается внутри грязь и растения, а если не закрыть торцы, то внутри быстро появляется мох и насекомые, бороться с которыми могут только антисептики.
Если вы не знаете какой стороной класть поликарбонат на теплице к солнцу или допустили ошибку, то не стоит разбирать всю конструкцию. Вся плоскость может быть оклеена защитной пленкой, которая применяется для реставрации ЛКП машин.
Монолитные плиты более надежны, но и дороже. Однако они легко поддаются появлению мелких трещин из-за резких и сильных перепадов температур. Со временем появятся капли воды и разводы по всей поверхности. Убрать трещины можно раствором 646 – он заплавит поверхность.
Очень внимательно надо отнестись к выбору конструкции и крепежных элементов. При этом обязательно учитываются особенности региона. Например, в некоторых точках с умеренным климатом можно использовать самые простые варианты крепления и не переживать о состоянии теплицы.
В других регионах потребуется не только усиленный каркас, но и прочный монтаж листов из-за постоянных и больших ветров. Именно поэтому всегда рекомендуется обращаться к специалистам и работать с профессионалами, которые знают все тонкости данного материала и правила его крепления
.

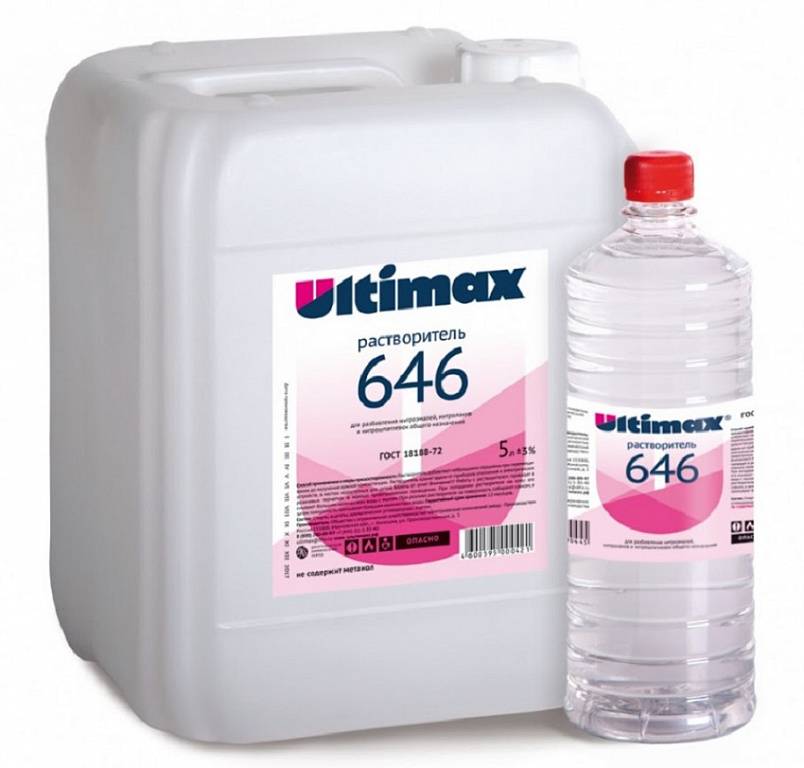

Растворитель 646Источник www.рапид23.рф
Неудобно вкручивать крепежи в круглые трубы из металла. Ось сверла должна размещаться перпендикулярно поверхности трубы, но это очень сложно. Рекомендуется отказаться от такого профиля или использовать Г-образную приставку для электродрели.
При использовании столярных крепежей рекомендуется предварительно сделать несколько вкручиваний на обрезках, чтобы правильно подобрать усилие и обороты инструмента.
Крепление плит к металлическому каркасу термошайбами
Коротко о главном
Разобраться с правильной укладкой плит поликарбоната очень просто. Сами производители дают на упаковке соответствующую информацию. Но если ее нет, то всегда можно провести расшифровку данных. Однако это далеко не самая главная проблема при работе с таким материалом. Пластик достаточно хрупкий и требует аккуратного обращения. Если у вас нет опыта работы с ним, тогда стоит привлечь специалистов. И даже при самой качественной установке конструкции поликарбонат требует ежегодного ухода, что обеспечивает его долговечность.
Комплектующие для крепления поликарбоната
- Профили: торцевые, соединительные, угловые, пристенные, коньковые.
- Термошайбы, мини-шайбы.
- Заглушки.
- Торцевые клейкие ленты (сплошные и перфорированные).
- Уплотнитель EPDM для профилей.
Профили
- Торцевые
— для обрамления краев. Короткую полочку располагают снаружи. - Соединительные
(разъемные универсальные и сплошные H-образные) — позволяют соединить края листов. Крепить к каркасу можно только разъемные профили. - Угловые
— сопрягают элементы под углом 90 градусов. - Пристенные
— обеспечивают герметичное примыкание к стене, одновременно выполняя функции торцевого профиля. - Коньковые
— служат для оформления конька крыши и для сопряжения элементов под углом более 90 градусов.
Термошайбы
По конструкции:
По материалу:
- Из нержавеющей стали.
Применяются при больших площадях покрытия, в районах с сильными ветрами. Самые прочные и долговечные по сроку службы. - Из поликарбоната.
Конструкция обеспечивает герметичность соединения без повреждения поверхности. Долговечность – до 20 лет. Термически устойчивы. Могут быть монолитными или разборными. Имеют широкую цветовую гамму. - Из полипропилена.Наиболее экономичные по стоимости. Срок эксплуатации – до 4 лет. Применяются только во внутренних помещениях или в тени.
Блиц-советы
- Для разрезания полимеров отлично подходят твердосплавные диски с мелкими неразведенными зубьями, так как после них остается наиболее ровный и аккуратный срез.
- Не стоит торопиться удалять защитную пленку с листов сразу при покупке, она создана не только для того, чтобы защищать материал от повреждений, грязи и царапин в процессе транспортировки и хранения, но и при операции монтажа.
- Верхние торцы полимерных панелей обязательно должны быть закрыты. Для этого рекомендуется применять необычный скотч, а специальную ленту. Нижние торцы, наоборот, открыты, для обеспечения отвода конденсирующейся влаги.
- Не желательно сильно затягивать закрепляющие пластины саморезы, а также, вообще, жестко крепить всю панель, которая должна иметь определенную степень свободы чтобы «дышать» расширяясь и сжимаясь в периоды потепления и похолодания соответственно.
Инструкция по подготовке крепления поликарбоната
- Все начинается с резки панелей. Сотовый поликарбонат легко режется при помощи ножа, при желании можно использовать высокоскоростные пилы и электрический лобзик. В процессе резки нужно поддерживать лист, чтобы избежать вибрации. По окончании резки из внутренних полостей панели удаляется стружка.
- Следующий этап — сверление отверстий. Для этого используются металлические сверла. Сверлить нужно между ребрами жесткости. Отверстие должно располагаться на расстоянии более 40 мм от края панели.
- Герметизация торцов панели. При наклонном и вертикальном положении панелей нижние торцы закрываются перфорированной лентой, верхние — самоклеящейся алюминиевой пленкой. В арочных конструкциях все торцы закрываются при помощи перфорированной ленты. Для герметизации используют подходящие по цвету алюминиевые или поликарбонатные профили. Конструкция профиля отличается плотной фиксацией, это значит, что дополнительного крепления не потребуется. Для стока конденсата следует просверлить тонким сверлом в профиле несколько отверстий.
Оставлять открытыми торцы также не следует, иначе уменьшится их светопрозрачность и срок службы.
Для заклеивания торцов не подходит обычный скотч.
Схема крепления монолитного поликарбоната.
Есть различные методы крепления сотового поликарбоната к металлическим профилям. Технология крепления предусматривает применение профилей, саморезов и специальных шайб.
Выбор саморезов зависит от вида каркаса, к которому будет крепиться материал. Для того чтобы прикрепить поликарбонат к трубному стальному каркасу, лучше всего выбрать саморезы с буром на конце и с шестигранной головкой. При применении таких саморезов не потребуется сверление. Используя термошайбы, стоит помнить, что диаметр самореза должен быть 4,8-5 миллиметров, длина зависит от размера несущей конструкции и толщины поликарбоната.
Алюминиевые профили используют наряду с пластиковыми разъемными HCP-профилями. Данная система устройства узлов крепления считается самой надежной. Вдоль профиля идут два резиновых уплотнителя. Длина профилей может составлять до 6 м. С помощью профиля лист поликарбоната прижимается к металлическому каркасу. При этом сверлится профиль, а не поликарбонат. Алюминиевый профиль применяют для закрепления сотового и монолитного поликарбоната, пластиковый — только для сотового. Разъемный пластиковый профиль состоит из базы и крышки. База или крепится, или не крепится к несущему каркасу. После соединения листов между собой крышка прищелкивается к базе. Данная система широко используется для арочных конструкций. Шаг крепления будет зависеть от размера несущей конструкции и толщины материала.
Термошайбы используются для монтажа сотового поликарбоната к металлу. Наружный диаметр у термошайбы должен составлять 40 мм. Сама шайба состоит из таких частей, как защитный колпачок, корпус и силиконовая прокладка. Самый долгий срок службы для монтажа поликарбоната у поликарбонатных шайб.
Схема точечного крепления листов поликарбоната.
Обустройство узлов крепления сотового поликарбоната к металлу зависит от типа конструкции. Алюминиевый профиль может сделать конструкцию более привлекательной. Его можно окрасить в любой цвет. При арочных конструкциях используются пластиковые или алюминиевые разъемные профили: это ускоряет монтаж поликарбоната. Термошайбы используются в качестве вспомогательного крепления. При применении H-образных соединительных профилей, они выступают в роли элемента основного крепления. Крепеж происходит с помощью бура на конце и шестигранником. Данный способ монтажа поликарбоната к металлическим конструкциям является самым лучшим на данный момент.
Устанавливаем опоры
Таблица. Максимальное расстояние между несущими балками (мм) при различных толщинах поликарбоната
| 0,8 | 1 | 1,2 | 1,5 |
|---|---|---|---|
| 975 | 1050 | 1125 | 1225 |
| 850 | 925 | 975 | 1050 |
| 775 | 850 | 900 | 950 |
| 725 | 775 | 825 | 900 |
| 675 | 725 | 775 | 850 |
| 625 | 650 | 700 | 750 |
| 575 | 625 | 650 | 700 |
| 525 | 575 | 625 | 675 |
| 500 | 550 | 575 | 625 |
Вертикальные опоры мы будем бетонировать. Для заливки профессионалы рекомендуют использовать смесь марки не ниже М200. Покупаем ее или делаем самостоятельно.

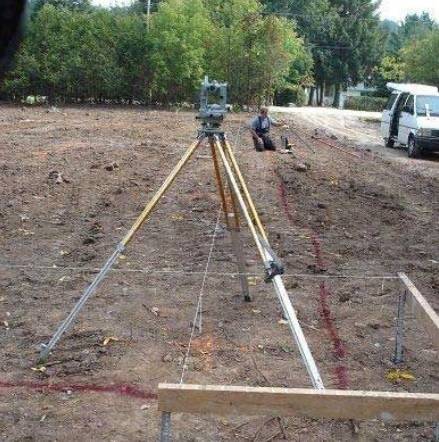

Первый шаг. Выполняем разметку территории. В этом нам помогут любые устойчивые колышки и прочный шнур. Сначала находим стартовую точку – первый угол нашего забора. Выставляем остальные углы. В каждом из них вбиваем по колышку.
Также выставляем колышки по периметру будущего ограждения. Придерживаемся шага в 1-1,5 м. Отдельно отмечаем места установки промежуточных опор. Вбитые ориентиры связываем веревкой.
Разметка под забор
Второй шаг. Приступаем к установке угловых и промежуточных опор. Рекомендованный шаг между стойками – 3 м. В намеченных местах роем или пробуриваем ямы глубиной от 70-80 см, засыпаем их дно слоем щебенки (хватит 10-15 см), обрабатываем заглубляемую часть каждой опоры битумным гидроизоляционным материалом, обертываем рубероидом и устанавливаем в скважину.
Установка опорных столбов забора
Третий шаг. Выравниваем каждую опору. Фиксируем стойки подпорками (можно сделать из досок, кирпича или другого подходящего материала) и заливаем скважины бетоном. Подпорки оставляем до полного высыхания бетона (до 4 недель).

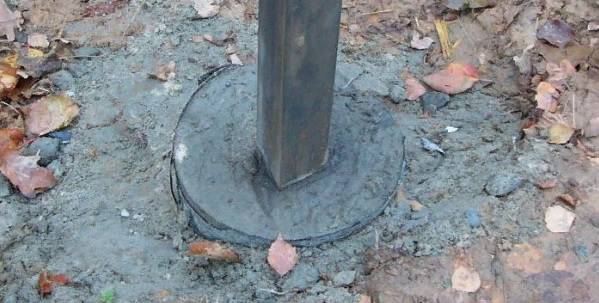

Заливка бетона
Ориентировка панелей
Ребра жесткости листов поликарбоната распределяются по длине. Чтобы добиться максимальной прочности конструкции, необходимо правильно расположить полые каналы:
- Если панель устанавливается вертикально, то каналы располагаются по вертикали.
- В дугообразных конструкциях каналы должны быть параллельны линии изгиба.
- В конструкциях наклонного типа – по направлению ската.
При изготовлении внешних конструкций следует использовать поликарбонат, у которого с наружной стороны имеется защита от ультрафиолетовых лучей в виде пленки из специальных веществ. На ней производитель указывает всю необходимую информацию. Для правильного расположения листов поликарбоната пленку не снимают в процессе монтажа.
Делаем каркас
Приступаем к изготовлению каркаса. Для этого используем профилированную трубу либо металлический уголок. Также вполне подойдет профиль, предназначенный для крепления гипсокартона.

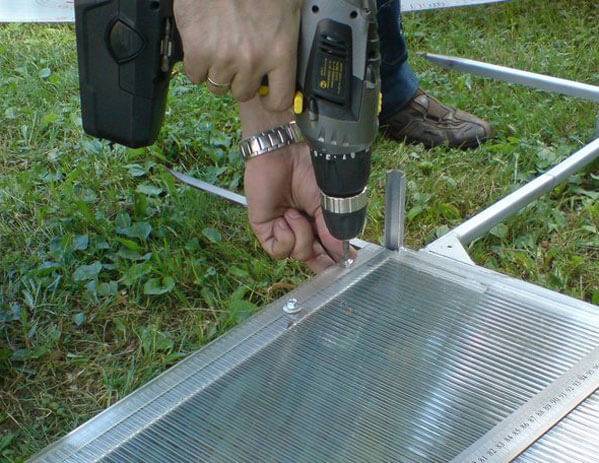

Делаем каркас для крепления поликарбоната
Каркас имеет предельно простую конструкцию. Для его изготовления делаем следующее:
- размечаем на вертикальных стойках точки для крепления горизонтальных перекладин. Выдерживаем одинаковый шаг в пределах 60-100 см;
- привариваем перекладины к стойкам либо же крепим их при помощи саморезов;
- тщательно зачищаем сварочные швы, а после грунтуем и красим металлические элементы, подверженные коррозии.
Каркас готов.
Важная информация для крепления поликарбоната
При всех случаях стыковки панелей между собой с различными элементами конструкции и с соединительными профилями стоит помнить, что под воздействием температуры окружающей среды линейные размеры поликарбоната могут меняться. Для правильного закрепления панели и исключения их поломки и деформации необходимо заранее предусмотреть тепловые зазоры во всех местах взаимодействия поликарбоната и других элементов. На практике было выявлено, что минимальный зазор на каждый м длины панели вне зависимости от направления должен быть 3,5 мм. Недопустимо делать зажим панелей крепежными элементами, приводящий к температурным напряжениям.

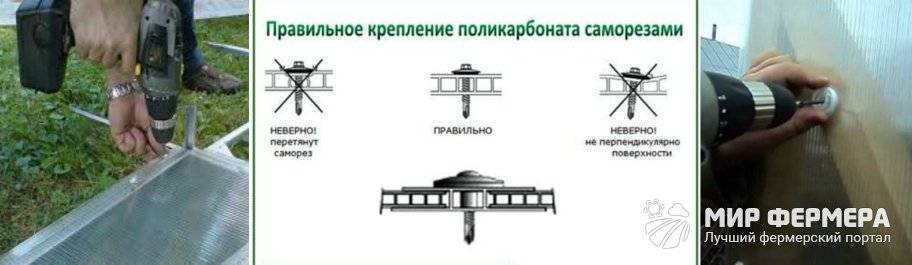

Отверстия для крепежных элементов следует сверлить посредине между перегородками, не стоит попадать на саму перегородку. Для поликарбоната с толщиной в 4-10 мм при точечном креплении обязательно использование термошайб. Специальные комплектующие дают возможность осуществить крепление конструкции правильно, обеспечить ее долговечность и придать красивый вид.
http://polikarbonatstroy.ru/youtu.be/VvKa4GgNyFw?t=8s
В сотовых листах поликарбоната допускается изгиб только на разрешенные радиусы. Пренебрежение данными допусками приведет к повреждению одной из поверхности и последующему расслоению всего полотна.
